Люксметр. Знакомство с прибором для измерения освещённости

Точность превыше всего | 26.12.2016

Виды люксметров и их цена

Люксметры могут применятся по назначению как снаружи, так и внутри помещений.
Конструктивно они делятся на:

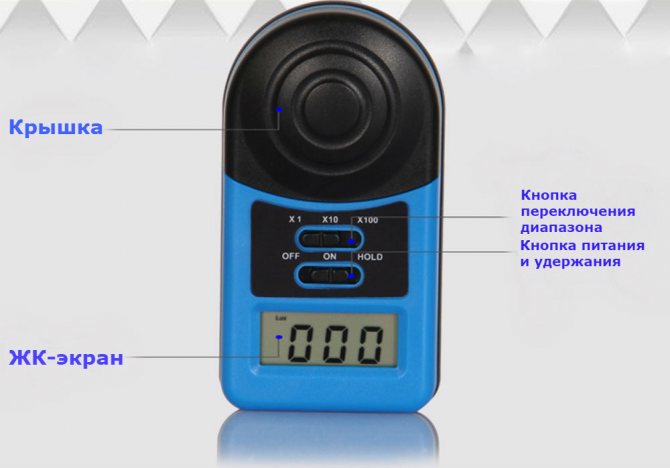

• Моноблоки – датчик закреплен непосредственно на его корпусе. Такой вариант удобен при проведении быстрых измерений, имеет меньший вес, однако, для работы в малодоступных местах непригоден. Некоторые модели имеют съемный датчик, что расширяет их функционал.

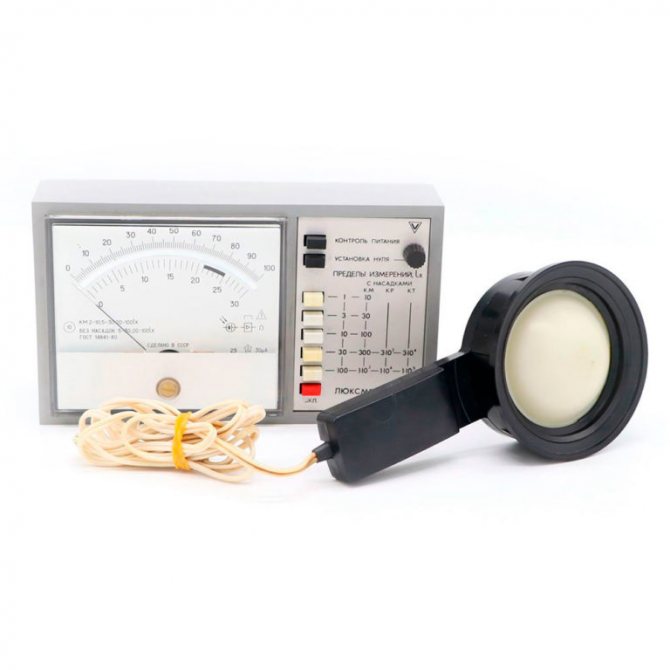

• С выносным датчиком – более удобный вариант для замеров в тех местах, куда трудно подобраться. Чувствительный датчик подключается к основному модулю гибким проводом, что позволяет без труда замерять показатели с любых направлений. Подобные люксметры предпочтительны при оценке условий труда.

В зависимости от типа индикатора приборы бывают:

• Цифровые. Результаты измерений выводятся в электронном виде на дисплей прибора. Такие люксметры удобны в эксплуатации, имеют относительно высокую точность.

• Стрелочные – аналоговый индикатор имеет стрелку и шкалу, градация которой выполнена в люксах. Точность показателей замеров, по сравнению с предыдущим вариантом, значительно ниже.

Люксметр может иметь расширенную функциональность, по своим характеристикам прибор бывает:

• Бытовой. Дешевые модели отображают исключительно освещенность, их используют для быстрых замеров, не требующих высокой точности. Более дорогостоящие варианты способны самостоятельно высчитывать среднее значение освещенности на основе нескольких замеров. В конструкции предусматривается внутренняя память, интерфейс для подключения прибора к персональному компьютеру или ноутбуку. Минимальная цена за прибор – 1500 руб.

• Профессиональный – комплектуется светофильтрами, спектральная чувствительность фотодатчика, которых практически аналогична человеческому глазу. Они позволяют эффективнее проводить замеры свойств световых потоков разнообразных цветовых оттенков. Уличные модели в дополнение оснащаются специальными поглощающими фильтрами, расширяющими измерительный интервал при ярком освещении. Погрешность измерений составляет около 1%. Стоимость профессиональных моделей начинается с отметки 10 тыс. рублей.

Зачастую профессиональные люксметры оснащаются дополнительным оборудованием, позволяющим измерять другие характеристики светового потока:

• Люксметр-яркомер. Кроме выполнения функций непосредственно люксметра, предназначен для измерения яркости светящихся объектов. Качественный прибор обойдется в 10 и более тыс. рублей.

• Люксметр-пульсметр. Этот прибор, кроме измерения освещенности, способен определять коэффициент пульсации (мерцания) компьютерных мониторов, экранов планшетов, телефонов, других устройств. Люксметры с измерением пульсаций помогут выбрать, например, лампу с наиболее безопасными для человеческого глаза показателями мерцания. Минимальная стоимость – 4,5 тыс. рублей.

• Универсальные измерительные приборы, выполняющие одновременно функции люксметра, яркомера и пульсметра. Стоимость хороших моделей с поверкой начинается от 15 тыс. рублей.

Цена люксметров сильно зависит от рабочих диапазонов.

Читать также: Как закрепить провод на стене без сверления

По этой причине более качественные целевые приборы с узким измерительным диапазоном обойдутся дороже китайских аналогов “на все случаи жизни”.

В качестве альтернативы люксметру могут послужить специальные приложения, устанавливаемые на iOS или андроид.

Однако множество проводимых тестов дают одинаковые результаты: люксметр в смартфоне не способен заменить полноценный прибор, так как имеет большую погрешность, величина которой зависит от модели телефона.

Какие бывают

Как упоминалось выше, люксметры бывают аналоговыми и цифровыми.

• Аналоговые – не самые распространённые в современном мире. Аппарат стрелкой показывает полученное значение, которое нанесено на отградуированную в люксах шкалу. Такие аппараты просты и надёжны, но уступают в точности более современным.

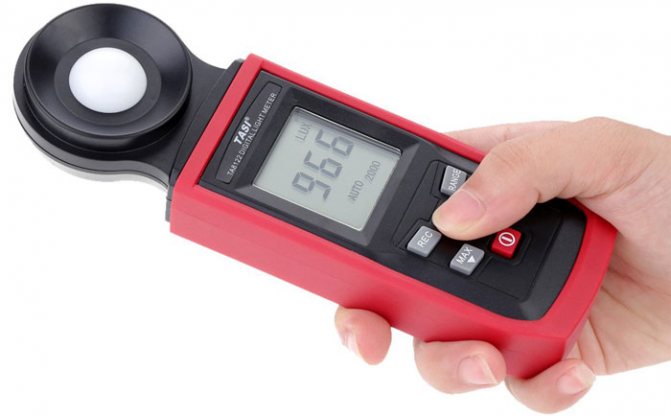

• Цифровой – результаты замеров выводятся на специальный дисплей.

По виду конструкции они делятся на моноблочные и с выносным датчиком.

• Моноблок – когда датчик находится непосредственно на корпусе. Такой вариант удобен своей мобильностью и применяется для оперативных замеров. Однако, когда нужна более доскональная проверка, используют другой тип.
• С выносным датчиком – фотоэлемент соединяется с расчётным блоком гнущимся проводом. Бывают такие моменты, когда нужно замерить освещённость в труднодоступном месте, да ещё и под разными углами и с разных направлений, тогда на помощь приходит именно этот прибор. Именно его чаще всего используют инспекторы охраны труда.

Как проводить замеры освещенности в помещении?

h22,0,0,0,0—>

Алгоритм замера:

p, blockquote53,0,0,0,0—>

1. Располагаем прибор или выносной датчик на поверхность, на которую падает измеряемый свет. Кладем люксметр так, чтобы плоскость фотодатчика лежала параллельно измеряемой поверхности.
2. Снимаем итоги расчета, измеряемые в люксах, с экрана или со шкалы стрелочного прибора.
3. Рассчитываем необходимые параметры и оцениваем уровень освещенности.
4. Сравнивая результаты замера с нормами, делаем вывод о качестве освещения.
5. Оптимальный уровень освещения можно узнать из СНиП 23-05-95* — строительных норм и правил.

Не стоит забывать, что натуральный и искусственный свет не измеряются вместе — только по отдельности. Также для того, чтобы избежать ошибок, не проводите расчет, если на освещаемую поверхность падает тень.

p, blockquote54,0,0,0,0—> p, blockquote55,0,0,0,0—>

Определение уровня освещенности

Освещенность

— величина, которая выражается в отношении светового потока, попадающего на единицу площади. Этот показатель измеряется в Лк (лм/м2) и не зависит от направления. Люксметр позволяет измерять освещенность для проверки условий в рабочих и жилых помещениях. На основании полученных данных можно создать комфортные условия для людей, растений, животных, а также определить показатели устройств. Измерить освещенность можно по такому алгоритму:

• Люксметр помещают в нужной точке и устанавливают горизонтально, чтобы фотодатчик был обращен к источникам света;
• Фиксируют данные, которые отображаются на дисплее.

Люксметр показывает количество света, который попадает на поверхность со всех доступных источников. Если нужно определить характеристики одного осветительного прибора, другие следует отключить во время работы люксметра.

Согласно СанПин 2.2.1/2.1.1.1278-03, освещенность столов для занятий и творчества, школьных парт, помещений для инженеров должна быть не менее 500 Лк. На компьютерных столах, в библиотечных залах и комнатах для занятий с дошкольниками минимальный уровень освещенности составляет 400 Лк. В рабочих комнатах, мастерских минимальное значение этого параметра – 300 Лк.

Недостаточный уровень освещенности увеличивает риск развития патологий органов зрения, способствует быстрой утомляемости, снижению трудоспособности.

Особого внимания требует освещение в образовательных учреждениях. Если учащиеся читают, пишут, работают на компьютерах при слабом освещении, их глаза испытывают серьезное напряжение.

Критерии выбора

Перед приобретением такого прибора нелишним будет ознакомиться с теми советами, которые помогут приобрести оптимальный вариант:

Диапазон измерений и чувствительность. В продаже можно встретить приборы для измерения солнечного и ультрафиолетового излучения, есть для измерения диодного света или неоновых ламп. При выборе, стоит заранее определиться, с каким типом света вам придется работать. Есть ещё и универсальные устройства, но стоимость их намного выше специализированных. Дополнительные опции

Если вам необходимо анализировать сразу несколько показателей (температура, давление, шум) обратите внимание на универсальные приборы. Стоимость их тоже будет выше, но они избавят вас от нужды носить за собой несколько разных приборов

Наоборот, если прибор вам нужен только для измерения светового потока – лучше выбрать простой, бюджетный вариант. Коэффициент пульсации. Если вам нужно рассчитать величину этого показателя, обратите внимание на профессиональное оборудование, в бытовых приборах не предусмотрена функция его расчёта. Совместимость с компьютером. На сегодня есть много профессиональных программ обрабатывающих данные, если у вас есть необходимость переносить данные их устройства в устройство, заранее ознакомьтесь с методами её реализации. Есть ли возможность подключиться через USB или модуль WiFi.

Как это работает

На сегодняшний день такие устройства имеют различный дизайн и функционал, который постоянно модифицируется и совершенствуется. Так же часто можно встретить приборы, которые могут измерить не только уровень освещенности, но и другие параметры света, например яркость или пульсацию. Но все же главным рабочим компонентом такого устройства не зависимо от его функционала является фотоэлемент. Он представляет собой датчик, где фотоны передают свою световую энергию электронам, что приводит к образованию электрического тока. Величина силы тока будет зависеть от уровня освещенности. Так же, чтобы получить точное значение, каждый люксметр имеет индикатор. Если прибор механический, то данный индикатор начинает воздействовать на стрелку, она вращается, и по этим показателям можно получить точное значение. Так же есть цифровые люксметры. Здесь полученный аналоговый сигнал, преобразуется с помощью конвертера, а после этого выводятся показания на дисплей.

Виды приборов

Оборудование делится на несколько групп в зависимости от конструктивных особенностей и компоновки основных модулей. Все варианты обеспечивают необходимую точность измерений и подбираются под определенные условия использования.

По типу табло

Тут есть две основные разновидности:

1. Аналоговые варианты имеют табло в виде шкалы со стрелкой. Они отличаются простотой, невысокой ценой и надежностью. Обычно такие приборы работают много лет, но при этом не отличаются высокой точностью.
2. Цифровые люксометры на порядок сложнее и дороже. Но при этом могут измерять показания вплоть до десятых долей люксов. Этот вариант применяется чаще всего.

По расположению фотоэлемента

По этому признаку также выделяют два вида приборов:

1. Моноблоки. В них фотоэлемент встроен в корпус оборудования. Обычно они имеют небольшие размеры и хорошо подходят тем, кто делает много замеров. Чаще конструкция имеет удлиненную форму, линза расположена в верхней части, а табло и элементы управления под ней.
2. Модели с выносным индикатором представляют собой корпус и фотоэлемент на гибком кабеле длиной около полуметра. Они удобны для замеров в труднодоступных местах, несложно разместить фотоэлемент даже в ограниченном пространстве.

Выносной индикатор обеспечивает простоту измерений в любом месте.
Есть моноблоки, в которых при необходимости можно отсоединить датчик и использовать его как выносной.

По функционалу

Приборы отличаются по техническим возможностям и делятся на три группы:

1. Стандартные. Самые простые и дешевые, работают быстро, измеряют только уровень освещенности. Погрешность измерений может быть достаточно большой.
2. Полупрофессиональные. Точность на порядок выше. Кроме освещенности могут проверять пульсацию света, его яркость и некоторые другие параметры. Часто используются на предприятиях.
3. Профессиональные, дорогие и точные. В них встроен процессор, который самостоятельно рассчитывает множество параметров, вычисляет среднюю освещенность. За счет памяти результаты сохраняются. Самые продвинутые модели в реальном времени передают данные на компьютер по беспроводной сети. Дополнительные светофильтры позволяют добиться высокой точности результатов.

По другим параметрам

Можно выделить еще несколько особенностей, по которым различают люксметры:

1. Материал корпуса. Чаще всего это пластик с рельефной поверхностью или же эргономичный вариант, он хорошо ложится в руку. Во многих использована резиновая накладка для улучшения хвата и защиты от падений.
2. Тип питания. Обычно в приборах устанавливают встроенный аккумулятор, который заряжается устройством, идущим в комплекте. Более простые модели работают от батареек, их нужно время от времени заменять.
3. Размер и вес. Бытовые варианты небольшие и весят немного, имеют компактные размеры. Более продвинутые модели на порядок больше, но и они редко весят более 500 г.

ТОП 10 Недорогих люксметров

CEM DT-1301

Компактный прибор, хорошо подойдет для замеров в школах, больницах и спортивных заведениях. Имеет широкий диапазон отображаемых данных. Есть индикатор перегруза и состояния батареи.

Средняя стоимость – 2 650 руб.

CEM DT-1301

Достоинства:

• хороший контрастный экран;
• простота настройки;
• автоотключение.

Недостатки:

• не русифицированы кнопки.

Sanpometer LX1010B

Продвинутая цифровая модель для профессиональной работы в производственных и бытовых помещениях. Здесь предусмотрено три режима измерений от 0 до 100 000 люкс. Кроме того устройство может запоминать данные, дли последующего использования.

Средняя цена – 3 290 руб.

Sanpometer LX1010B

Достоинства:

• большой, контрастный экран;
• подсветка;
• три диапазона измерений.

Недостатки:

• работает от батарейки редкого типа.

Smart Sensor AR823

Данный измеритель имеет погрешность всего 3%, поэтому подходит для широкого спектра задач бытового и специального назначения. Запоминает данные, самостоятельно рассчитывает величину между максимальным и минимальным значением, а так же отслеживает уровень заряда батареи.

Средняя стоимость – 4 290 руб.

Smart Sensor AR823

Достоинства:

• компактный размер;
• эргономичная рукоятка;
• экран с подсветкой.

Недостатки:

• достаточно высокая цена для данного класса.

LX-1010B ФАZА

Компактный и простой прибор от российской компании. Фотодатчик с блоком соединен витым каналом. Диапазон измерения до 50 тыс. люкс, 18 миллиметровый ЖК дисплей, корпус выполнен из АВС пластика.

Средняя цена – 1500 руб.

LX-1010B ФАZА

Достоинства:

• оптимальное соотношение цена-качество;
• простота и точность;
• компактность.

Недостатки:

• малый диапазон измерений;
• нет дополнительного транспортировочного чехла.

Smart lab FVL-001

Это решение для тех, кому необходимо оперативно проверить интенсивность освещения на объекте, но нет желания носить с собой дополнительные устройства. Данный модуль дополнит любой смартфон и расширит его функции до аппарата по измерению света. Маленький, компактный, он занимает место не больше батарейки. Работает совместно с Android, iOS устройствами.

Средняя цена – 1990 руб.

Smart lab FVL-001

Достоинства:

• компактный;
• корпус из металла;
• не требует дополнительного питания.

Недостатки:

• большая погрешность – до 15%;
• небольшой диапазон работы.

МЕГЕОН 21010

Простой в использовании и компактный аппарат. Его можно использовать в любом помещении. Современная интегральная сема LSI позволяет ему проводить замеры с минимальной погрешностью и обеспечивает долгую работоспособность.

Средняя стоимость – 2 530 руб.

МЕГЕОН 21010

Достоинства:

• погрешность измерений – менее 5%;
• лёгкость и компактность;
• хороший читаемый дисплей.

Недостатки:

• высокая цена;
• качество сборки.

Benetech GM1020

Моноблочный измеритель. Принимающий датчик поворачивается на 180 градусов. Встроена дополнительная возможность измерения температуры воздуха окружающей среды и возможность связи с ПК. Питание от двух батарей типа ААА (в комплект не входят).

Средняя цена – 2 529 руб.

Benetech GM1020

Достоинства:

• удобен в использовании;
• встроенный температурный датчик;
• настраиваемая функция автоматического отключения;
• работает от питательных элементов распространенного типа.

Недостатки:

• не выявлены для данной ценовой категории.

Mastech «MS6610»

Работает в диапазоне до 50 000 люкс. Отличается от аналогов возможностью удержания данных и наличием счётного устройства. Кроме этого здесь ударопрочный корпус и длинный кабель связывающий фотодатчик и расчетный блок – около 150 см.

Средняя цена – 2090 руб.

Mastech «MS6610»

Достоинства:

• приемлемая цена;
• наличие счётного устройства;
• функция «Data Hold».

Недостатки:

• отсутствует в комплекте транспортировочный чехол.

LuxLiner LME-10

Полимерный основной блок сделан не стандартной для большинства люксметров формы – он расширяется там. Где расположен дисплей и сужается к низу, это обеспечивает более удобную посадку в руке. Управление обеспечивается двумя кнопками. Одной включается и выключается устройство, другой выбирается режим работы.

Средняя стоимость – 2 740 руб.

LuxLiner LME-10

Достоинства:

• автоматическая калибровка;
• защитный чехол в комплекте;
• удобная форма;
• функция фиксации результата.

Недостатки:

• не выявлены.

PeakMeter PM6612

Бытовой измеритель уровня освещённости. Можно использовать для замеров в помещении и на улице. Оснащён дружественным интерфейсом и удобной системой управления. Большой экран с подсветкой позволяет делать замеры даже в условиях недостаточной видимости.

Средняя цена – 2 500 руб.

PeakMeter PM6612

Достоинства:

• противоударный корпус;
• удобный чехол в комплекте;
• высокая производительность.

Недостатки:

• возможны расхождения с фактическими показателями.

Когда нужно измерять степень освещенности внутри помещений?

h23,0,0,0,0—>

Уровень света измеряют перед началом пользования освещением, например, при замене проводки или отдельных светильников. Также проводить замеры необходимо, если функционал измеряемого помещения меняется: учебный класс становится подвалом. Утрирую, конечно, но суть понятна. Эти правила относятся ко всем видам помещений: участкам, отдельным рабочим местам, коридорам и так далее.

p, blockquote56,0,0,0,0—> p, blockquote57,0,0,0,0—> p, blockquote58,0,0,0,0—> after—>

Для измерения уровня светового излучения и фактической освещенности окружающего пространства используют люксметр – специализированный электронный прибор.

Различают несколько видов этого измерительного устройства, каждый из которых имеет свою погрешность, чувствительность к конкретным спектральным излучениям.

Для чего нужен люксметр, его принцип работы, характеристики и особенности выбора – обо всем этом далее.

Контроль интенсивности свечения яркомером

Яркость – показатель, указывающий на интенсивность свечения источника света или отражающей поверхности, измеряется в канделах, или кд/м². Для определенияинтенсивности излучения применяются яркомеры, как правило, их используют для анализа характеристик мониторов (компьютерной или телевизионной техники), экранов (сценических, рекламных) и дисплеев (любых портативных устройств: гаджетов, измерительных приборов и т. д.). Также яркомер может применяться для исследования удаленных протяженных объектов в видимой области спектра, например экранов в кинотеатре, рекламных табло и пр. Измерения проводят накладным способом при неподвижном датчике.

Люксметр, пульсметр и яркомер предназначены для определения качественных характеристик света, они являются самостоятельными приборами. Но некоторые модификации КИП также позволяют совмещать функционал двух или трех измерителей в одном устройстве, что значительно упрощает работу специалистов и экономит средства организации.

Основные виды ламп для качественного освещения помещений любой площади

Преобразовывают электроэнергию в световой поток обычно всевозможные лампы. Наибольшей популярностью у людей пользовались лампы накаливания с вольфрамовой нитью. Они обеспечивали нужную освещенность, но сейчас постепенно выходят из оборота, поскольку постоянно требуют больших затрат электроэнергии, что позволить себе сейчас могут далеко не все. Вторые по популярности — люминисцентные электрические лампы. Они являются гораздо более экономичными, но и освещенность от них бывает значительно более ограниченная. В качестве элемента освещения в них применяется газ, который подсвечивается люминофором. Они являются более долговечными и не расходуют электрическую энергию с повышенной интенсивностью.

Самыми экономичными и дорогостоящими являются лампы накаливания светодиодного типа. Они расходуют электрическую энергию в небольшом объеме, эффект достигает отличный. Такие лампочки не требуют замены, но в условиях долговременной работы в офисе их может понадобится значительно большее количество. Замер производится дважды — в условиях естественной освещенности, что дает возможность определить необходимость дополнительного освещения и в темное время суток. Для этого используется люксометр, который имеет табло, на котором показатели преобразуются в числовые значения. Происходит это за счет встроенного фотоэлемента. Все показатели официально фиксируются и в зависимости от их значений, световые приборы либо обновляются, либо все остается на прежнем уровне.

Принцип действия

Как уже было отмечено, один из компонентов «измерителя света» – фотоэлемент. Именно он преобразует свет в электрический ток, сила которого, в свою очередь, распознаётся индикатором. Существует прямо пропорциональная зависимость между силой получаемого света и силой этого тока, чем выше одно, тем выше другое.

Распознающий индикатор, в зависимости от типа прибора может быть аналоговым или цифровым. В первом варианте ток воздействует на гальванометр и приводит в движение стрелку, во втором варианте результат показывается на дисплей в цифровом значении.

В некоторых моделях есть возможность настроить рабочий режим, его выбирают в зависимости от типа замеряемых ламп (источников света).

Принцип работы микрометра и его устройство

Данный прибор предназначен для линейных измерений (длины/ширины) объекта. Диапазон измерений и точность устройства зависит от его конструкции.

Основа прибора – подковообразная деталь (скоба), через отверстия в концах которой проходит ось перемещения винтовой пары. Винт (шпиндель), движущийся по неподвижно закрепленной гайке, позволяет прижать измеряемый объект к стационарной опоре (пятке) и тем самым определить измеряемый размер.

Поскольку при такой точности замера (до 2 мкм) важную роль играет температура замеряемой детали и, соответственно, ее температурное расширение, скоба прибора снабжена термоизолирующей пластиной. Это исключает влияние тепла человеческого тела на погрешность измерений.

Перемещение шпинделя пропорционально его повороту в гайке, поэтому для точного определения размера используется две шкалы. Одна разметка, двойная, нанесена непосредственно на стебле шпинделя и дает информацию о количестве полных оборотов винта. Нижняя ее часть дает информацию о количестве полных миллиметров измеряемого размера, верхняя – половинах. Вторая шкала, круговая (на скошенном барабане), позволяет мерить доли оборота, а именно сотые доли миллиметра.

Важно: поскольку винт с ходом более 25 мм и достаточно малым шагом изготовить крайне сложно, микрометры в основном выпускаются с шагом измерений в 25 мм. Современные изделия с цифровым дисплеем также работают на винтовой микропаре, но данные измерений фиксируются автоматически и выдаются на дисплей, что заметно упрощает работу

Современные изделия с цифровым дисплеем также работают на винтовой микропаре, но данные измерений фиксируются автоматически и выдаются на дисплей, что заметно упрощает работу.

Важные факторы

Одним из важных факторов, который учитывается как при строительстве здания, так и при его эксплуатации является уровень освещенности.

Данный показатель очень важен, поскольку влияет на здоровье глаз человека, его трудоспособность, физическое и психоэмоциональное состояние.

Поэтому освещенность помещения входит в положения по охране труда.

Освещение здания делится на две составные – естественное освещение и искусственное.

Естественным является дневное солнечное освещение, которое попадает в здание через технологические проемы, сделанные в нем при строительстве – окна.

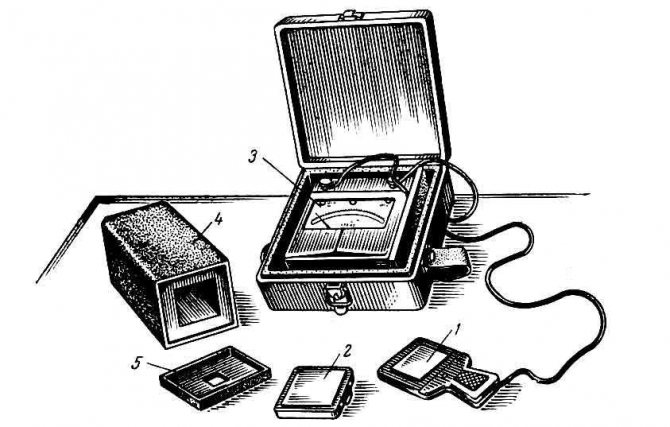

Стрелочный измеритель

Итак, чтобы измерить освещенность рабочего места стрелочным люксметром нужно:

Расположить прибор в горизонтальном положении, направив фотоэлемент в сторону источника освещения. Установить подходящую насадку на фотоэлемент. Снять показания, нажав левую либо правую кнопку, в зависимости от ситуации. Левая кнопка позволяет считать показания с нижней шкалы (до 30 Лк), а правая с верхней (от 0 до 100 Лк)

Помимо этого у каждой насадки свой коэффициент ослабления светового потока, поэтому важно учитывать и этот момент, о котором доходчиво рассказывается в видео уроке, предоставленном ниже (модель Ю-116):

Также при использовании измерителя вы должны учитывать несколько важных требований:

• на фотоэлемент не должна падать тень;
• перед работой стрелка должна находиться на нуле, если это не так, с помощью корректора установите ее на нулевое положение (для этого понадобится отвертка);
• источники электромагнитного излучения, находящиеся вблизи люксметра, могут создавать помехи, а соответственно и погрешности в измерениях, поэтому требуется убрать их на время замеров;
• если с установленными насадками освещенность, отображаемая на табло, менее 30 Лк, необходимо снять насадки и использовать измеритель с открытым фотоэлементом.

Вот и вся инструкция по эксплуатации стрелочного измерителя освещенности. Как вы видите, нет никаких сложностей в измерении. Главное — учитывать предоставленные рекомендации и требования.

Что нужно знать о люксметрах?

При проведении измерений люксметром, важно знать о некоторых особенностях его работы:

• Если используется аналоговое измерительное оборудования, то до начала проведения замеров стрелка должна находится на нуле.
• Если прибор показывает освещенность менее 30 люкс, при этом используются насадки на фотоэлемент, продолжать измерения следует без них.
• Движения прибора непосредственно в процессе замера создают дополнительную погрешность.
• Посторонние источники света способны значительно исказить результаты замеров.

Из-за высокой стоимости профессиональных люксметров, покупать их для проведения единичных замеров нецелесообразно.

Выгоднее взять прибор в аренду на требуемое время у специализированных компаний, занимающихся продажей геодезического и контрольно-измерительного оборудования.

Модели, предоставляемые подобными фирмами, всегда имеют актуальную поверку.

Коэффициент пульсации и нормы освещенности: основные документы

Главный документ, в котором прописаны все требования в отношении коэффициентов пульсаций и норм освещенности — Свод правил СП (выпущен под номером 52.13330.2011).

Он был выпущен в 2011 году и представляет собой СНИП 23-05-95, где прописаны ключевые требования законов страны в отношении международных нормативов, энергетической эффективности и техники безопасности.

В Своде правиле есть наиболее важные требования к коэффициенту пульсации и освещенности в различных типах помещений — жилых, промышленного типа и общественных.

Контроль освещенности и уровень пульсаций искусственного освещения необходим не только для формального прохождения аттестации рабочего места или же плановой проверки со стороны санэпидстанции.

Это важно для здоровья человека, ведь отклонение от действующих показателей может привести к нарушениям самочувствия всех сотрудников, которые находятся в помещении. Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль

Как следствие, снизится работоспособность, уменьшится рентабельность компании и упадет прибыль.

Не меньшее действие оказывает и свет в жилых помещениях. Та же пульсация не видна глазу, но может постепенно воздействовать на здоровье людей.

Вот почему так важен ответственный подход к выбору компьютерной техники и осветительных устройств.

Соблюдение норм — шанс избежать негативных последствий, защитить своих сотрудников и себя лично. Также использование трековых светильников позволит регулировать уровень освещенности в отдельных зонах помещений.

Измерение коэффициента пульсаций

Коэффициент пульсации потока света – показатель, характеризующий неравномерность светового потока. Различают пульсацию освещенности и пульсацию яркости. Обе характеристики измеряют в процентах. Допустимые уровни коэффициента пульсации регламентируются актуализированной редакцией СП 52.13330.2011 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95» и СанПиН 2.2.1/2.1.1.1278-03. В результате медицинских исследований, учеными установлено, что человеческой глаз воспринимает пульсации частотой до 300 Гц – они воздействуют на мозг, в результате чего происходит подавление природных биоритмов ЦНС, нарушения гормонального фона, другие отклонения в деятельности жизненно важных систем организма.

Измерять пульсацию необходимо у всех осветительных приборов и устройств, оснащенных дисплеями: ноутбуков, планшетов, смартфонов и мобильных телефонов, а так же у настольных и потолочных ламп и прочих источников света. Для измерения коэффициента пульсаций освещённости необходимо:

• положить люксметр-пульсметр на рабочий или школьный стол, на пол или любую другую поверхность, при этом световой поток должен падать на фотодатчик;
• если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно перейти в режим пульсметра – нажать кнопку «P»;
• считать результат с дисплея.

Для измерения пульсаций мониторов, экранов, светодиодных и других ламп необходимо:

• люксметр-пульсметр поднести как можно ближе к объекту измерений при этом фотодатчик должен быть направлен в сторону измеряемого объекта;
• если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно повернуть фотодатчик в сторону объекта измерений и перевести люксметр в режим пульсметра – нажать кнопку «P»;
• считать результат с дисплея.

На достоверность результатов измерений могут повлиять следующие факторы:

• наличие дополнительных источников света;
• перемещение пульсметра при выполнении измерений – прибор должен оставаться неподвижным;
• прочие помехи – перемещающиеся поблизости предметы и люди, в том числе падающие листья, пролетающие птицы и насекомые и т. д..

Важно! Для точных измерения пульсации люминесцентных, светодиодных и газоразрядных ламп необходимо выждать 5 минут, пока они не выйдут на стабильный режим работы. Намного удобнее работать с пульсметром RADEX LUPIN, так как он оснащен поворотным фотоэлементом.

В соответствии с СанПиН 2.2.1/2.1.1.1278-03 предельно допустимое значение пульсаций для мастерских, санузлов и зон ожидания составляет 20 %, для офисов – 15 %, жилых комнат и спален – по 10%, детских, рабочих мест операторов ПК, кабинетов и библиотек – 5 %. Важно помнить, мы не всегда в состоянии увидеть, как мерцает лампа, но превышение допустимого уровня коэффициента пульсации негативно сказывается и на состоянии нервной системы, и на работоспособности, и на настроении.

Измерение освещенности

Освещенность – физическая величина, представляющая собой отношение светового потока, падающего на единицу площади, не зависит от направления. Единица измерения – Лк (лм/м2). Измерение освещенности люксметром позволяет проверить условия труда и быта, создать подходящие условий для растений и животных, определить характеристики видеоаппаратуры:

• люксметр необходимо поместить горизонтально в точке измерения, если необходимо определить освещенность рабочего места – прибор надо положить на стол так, чтобы фотодатчик был направлен к источнику или источникам света;
• при использовании люксметра RADEX LUPIN, нужно перейти в режим измерения освещенности – нажать кнопку «E»;
• считать результат с дисплея.

Измеритель освещенности определяет количество света, попадающего на поверхность со всех источников, поэтому если необходимо узнать параметры определенного осветительного прибора, все остальные необходимо выключить.

В соответствии с САНПИН 2.2.1/2.1.1.1278-03 минимальная освещенность парт (столов для хобби), комнат для инженеров — составляет 500 Лк, комнат для групповых занятий дошкольников, поверхности компьютерных столов и в читальных залах – 400 Лк, кабинетов, библиотек и слесарных мастерских – 300 Лк.

Плохая освещенность способствует развитию близорукости и других проблем со зрением, вызывает усталость, негативно сказывается на производительности труда. Особое внимание необходимо уделять освещению учебных мест, так как во время чтения, письма или работе на компьютере при недостатке света глаза сильно перенапрягаются. Для измерения освещенности не надо приглашать профессионалов, достаточно обзавестись люксметром RADEX LUPIN. Стоит не дорого, как обычный бытовой люксметр, зато по точности измерений не уступает профессиональному измерительному оборудованию.

Измерение яркости

Яркость – интенсивность излучения света поверхностью источника света, измеряется в кандел на м2. Зависит от отражающей способности покрытия. Так, при одной и той же освещенности яркость может отличаться. Низкая или чрезмерно высокая яркость осветительных устройств и экранов может вызывать дискомфорт. В результате снижается способность к концентрации внимания, падает производительность труда.

В основном измеряют яркость мониторов, экранов и дисплеев. Определить этот параметр у осветительных приборов сложнее – из-за криволинейности поверхности затруднительно получить достоверный результат, кроме того, высокая яркость не гарантирует достаточной освещенности. Измерение этого параметра бытовым яркомером RADEX LUPIN осуществляется накладным способом:

• перейти в режим измерения яркости – в RADEX LUPIN необходимо нажать кнопку «L»;
• вывести на экран белый фон;
• установить фотоэлемент как можно ближе к измеряемому монитору, дисплею или лампе, если осветительный прибор нагревается, держать его на расстоянии 1 см от поверхности;
• считать результат.

При проведении измерений прибор следует удерживать неподвижно. С целью повышения достоверности результата необходимо определить яркость в нескольких точках лампы или экрана, после чего рассчитать усредненное значение. При работе на ПК рекомендуется, чтобы в поле зрения не находилось источников света, яркостью более 200 кд/м2.

Программное обеспечение RadexLight для люксметра RADEX LUPIN

Анализ параметров освещения намного удобнее проводить с помощью бесплатного программного обеспечения RadexLight. Для этого необходимо скачать RadexLight – софт распространяется бесплатно. Программу можно скачать со страницы описания люксметра.

Функции программы:

• получение информации о световом потоке;
• построение частотного спектра пульсаций;
• вывод параметров измерения;
• определение коэффициента пульсации;
• отключение фильтра 300 Гц – данная функция предусмотрена только в программе, на приборе она отсутствует.

Информация на монитор выводится в виде графиков, что позволяет получить полное представление об амплитуде, частоте и форме светового потока.

Как улучшить качество освещения?

Чаще всего отклонения в работе осветительных приборов вызваны их низким качеством. Высокая пульсация характерна для недорогих люминесцентных ламп с электромагнитной регулировкой пуска. В устройствах с электронными пускорегулирующими аппаратами уровень пульсаций ниже. Лучший способ понизить уровень пульсации – заменить лампы или светильник. Чтобы измерить мерцание светодиодной лампы и проверить качество светодиодных и других ламп, а точнее их характеристик при покупке, можно компактным люксметром RADEX LUPIN, который обеспечивает высокую точность измерений.

Для снижения пульсации дисплеев и экранов придется поэкспериментировать с настройками. Например, повышать яркость до тех пор, пока уровень пульсаций не станет нормальным. Одновременно с этим можно подстроить цветовую палитру таким образом, чтобы при взгляде на экран не возникало дискомфортных ощущений. Для повышения освещенности можно заменить лампы или помимо основного источника света использовать вспомогательные: настольные лампы или бра.

Выбираем люксметр

Для того, чтобы выбрать фотометр, определите, что именно вам нужно. Учитывайте:

• Функциональность и тип люксметра(бытовой, профессиональный). Для бытовых измерений не нужен навороченный прибор, достаточно самого простого.
• Диапазон измеряемой освещенности.
• Точность замеров, погрешность.
• Габаритные размеры. Удобнее, если прибором можно работать одной рукой.
• Совместимость с компьютером.
• Размер экрана и подсветка. Чем крупнее символы и экран, тем удобнее работать.
• Цена.
• Наличие поверки.

В целом, если люксметр необходим для быстрой, оперативной работы, то можно обойтись недорогим моноблоком с минимальным количеством функций.

Для профессиональных задач, например для аттестации рабочих мест, нужен профессиональный люксметр с минимальной погрешностью, поверкой, встроенной памятью с выносным датчиком.

Чем измерять параметры ЛАМП

В соответствии с ГОСТ Р 54944-2012 для измерения освещенности необходимо использовать приборы с максимальной погрешностью 10 %. Как правило этому требованию соответствуют дорогостоящие люксметры, стоимость которых настолько высока, что их не приобретают для измерения параметров света в бытовых условиях. Так было до недавнего времени, пока не появился люксметр RADEX LUPIN, с помощью которого можно определить освещенность, коэффициент пульсации и яркость. Погрешность измерений составляет 10 %.

Люксметр RADEX LUPIN оснащен профессиональным фотодатчиком, который имеет спектральную чувствительность как у человеческого глаза. Путём фильтрации датчиком УФ и ИК излучений, удается проанализировать только ту часть светового потока, которую воспринимает человеческий глаз. RADEX LUPIN можно использовать для проверки соответствия параметров света, что указаны в СанПиН и других нормативных документах РФ.

Качественный свет – важный фактор жизни

Поддержание оптимальной освещенности обеспечивает хорошую видимость. Соблюдение определенного режима обусловлено не только обязанностями по выполнению действующих санитарных правил, строительных нормативов. Это необходимо для снижения утомляемости, длительного сохранения высокой производительности труда, снижения нагрузки на глаза и предотвращения специфических заболеваний. Иногда определенный показатель нужен для точного воспроизведения технологических процессов. Решить перечисленные задачи можно с помощью люксметра. Ниже приведены правила выбора и эксплуатации прибора, особенности измерений и оценки полученных результатов.

Назначение и принцип действия люксметра

Главное назначение прибора – произведение замеров уровня освещенности в требуемой точке пространства.

Там, где используется люксметр, можно без труда производить корректировку этого показателя, который зависит от:

• количества источников света, включая искусственные и естественные;
• светового давления каждого из источников;
• расстояния между точкой измерения и источником света;
• отражающей способности находящихся поблизости поверхностей.

Прибор активно применяться в следующих случаях:

• Для контроля санитарных норм освещения жилых помещений.
• Для измерения уровня освещения рабочих мест, что позволяет поддерживать комфортные условия труда и гигиены работников.
• Для контроля освещенности помещений на производственных участках, в школах, библиотеках, медицинских заведениях, музеях и др.
• Для подбора яркости ламп в оранжереях, тепличных хозяйствах, где выполняется разведение и содержание растений.
• Для определения съемочной экспозиции при фотографировании.
• Для настройки яркости сигнальных огней, световой рекламы.
• В составе пульсметр-яркомеров – для измерения степени пульсации изображения мониторов и освещенности в целом, вызванной мерцанием светодиодов, люминесцентных и энергосберегающих ламп.
• Для проверки соответствия фактической освещенности расчетному уровню при монтаже осветительных систем.

Читать также: Что сделать чтобы металл не ржавел

При работе прибора световой поток определенного спектра преобразовывается в электрический ток с соответствующими интенсивности первого характеристиками.

Результаты выводятся на экран устройства.

С учетом того, как работает люксметр, имеет смысл использовать модели, позволяющие выбирать рабочий режим под конкретный световой спектр.

Принцип работы устройства:

• Электроны фотоэлемента, изготовленного из полупроводника, активизируются под действием света. Чем ярче световой поток, тем активнее высвобождаются электроны.

• Пропускная способность фотоэлемента изменяется, что регистрирует электроника прибора, которая, после обработки процессором, отображается на экране.

• Измеритель освещенности в работе выдает результаты, корректность которых зависит от правильности ориентирования датчика относительно светового потока.

Как устроен прибор, его ключевые характеристики

Полупроводниковым фотоэлементом, являющимся главной составляющей прибора, электронам передается энергия квантов света. В одних моделях образуется электрический поток, который гальванометр преобразовывает, приводя в движение указательные стрелки. В других приборах образуемый поток с помощью оптико-электронного конвертера трансформируется в цифровую форму, а результаты измерения отображаются на экране.

Классический вариант люксметра включает преобразователь и фотографический датчик. Производят приборы в виде моноблоков либо отдельных модулей, которые соединены с помощью проводов.

Люкс – единица измерения освещенности, у шкалы прибора диапазон значений от 0,1 до нескольких сотен тысяч. 1-му люксу отвечает освещенность 1-го люмена квадратного метра площади. Единицей измерения люксметров является люкс, а в люменах выражается уровень интенсивности, мощность потока света.

Материал

В качестве материала для изготовления корпусной части портативного измерителя освещенности используется надежный пластик. Комфортное удерживание в некоторых моделях обеспечено прорезиненными накладками.

Датчик прибора при раздельном составлении находится в пластиковом корпусе.

Размер, вес

В большинстве случаев портативные варианты весят от 100 до 500 грамм. Вес зависит от размера аккумулятора.

Измеритель освещенности ориентировочно имеет следующие параметры:

• высоту: от 80 до 200 мм;
• ширину: от 50 до 80 мм.

Поверка

ГОСТ 8.023-2014 регламентирует Государственную поверочную схему для люксметров.

Первичную поверку устройств, которые занесены в Государственный реестр СИ Российской Федерации, делают после проведения ремонтов или перед непосредственными измерениями.

Периодически один раз в 12 месяцев люксметры, как правило, поверяют на точность, проверяя их погрешности. С помощью калибровки осуществляется спектральная коррекция фотодатчиков приборов.

История создания прибора

Современные люксметры

Впервые простейший фотометр изобрел граф Румфорд Бенджамин Томпсон. Произошло это довольно давно: в 18 веке. Прибор был простейшим, предназначался для изучения поглощения света различными веществами. С развитием фотометрии прибор совершенствовался, пока не были изобретены современные электронные люксметры.

Интересно, что Томпсон кроме оптики изучал термофизику, конвекцию в газах и жидкостях, науку о питании человека. Ученый изобрел камин, симпатические чернила, кухонную плиту, печь для обжига кирпичей. Особой популярностью в кризисные времена пользуется его рецепт его супа, которым массово кормят бездомных людей.

Световой поток и освещенность

Прежде чем говорить об измерениях, необходимо в первую очередь уточнить основные понятия светотехнических величин. Довольно часто встречаются расхождения в терминологии, когда освещенность отождествляется со световым потоком.

Это совершенно разные величины, хотя и связанные между собой определенным образом. Например, световой поток характеризует тот или иной элемент освещения и касается именно этого источника света. Единицей измерения служит люмен, представляющий силу света, мощностью в одну канделу, расположенную в рамках телесного угла в 1 стерадиан.

Освещенность, в свою очередь, образуется от первой величины, поскольку она является световым потоком, воздействующим на единицу площади. Для определения этой величины существует специальная единица – люкс, полученная в результате освещения световым потоком в 1 люмен какой-либо поверхности, площадью 1 м2. Таким образом, освещенность не связана напрямую с источником освещения, а соотносится с окружающей средой.

В отличие от светового потока, представляющего собой постоянную величину, параметры освещенности в разных точках помещения будет отличаться под влиянием определенных местных условий:

• Численность светильников, расположенных возле мест, где проводятся замеры.
• Давление света, производимое всеми приборами освещения.
• Дистанция до световых приборов.
• Способность поверхностей, расположенных в помещении, к отражению света.

Для выполнения замеров освещенности существует специальный измерительный аппарат – люксметр, широко применяемый в быту и на производстве.

Механизм работы

Принцип действия люксметра построен на трансформации потока световой энергии в электроток. Измерение проходит в несколько этапов:

• Чувствительный фотоэлемент реагирует на световой поток, падающий на его поверхность;
• Происходит активизация электронов;
• Энергия преобразуется из световой в электрическую, при этом интенсивность излучения определяет силу тока;
• Микропроцессор фиксирует параметры силы тока;
• Данные в люксах выводятся на дисплей.

Специалист, который работает с люксметром, должен учитывать особенности оборудования, чтобы получить наиболее точные результаты исследований.

Для определения параметров освещенности в помещениях с мощными световыми потоками, помимо основного измерителя, применяют рассеивающие или поглощающие насадки. Каждый вид ламп имеет свой световой спектр.

Все приборы для измерения освещенности проходят аттестацию, после которой на них оформляют метрологические свидетельства.

Качественный монтаж в один клик

«ВидеоМОНТАЖ» – пример простого редактора, который даёт возможность добиваться добротного результата. Главный принцип программы – максимальное упрощение и скорость в создании видеороликов. Уже в начале работы, вы заметите, что многие процессы автоматизированы, на монтаж настоящего фильма может уйти меньше часа.

Чтобы склеить видеодорожки, достаточно добавить их на шкалу времени, выбрать переходы из коллекции и сохранить результат.

Аналогичная простота относится и к другим возможностям редактора.

Видеооткрытка за 5 минут

«ВидеоМОНТАЖ» предполагает особый пошаговый режим для быстрого создания поздравительных роликов. Обрежьте видеодорожку, наложите на неё открытку, добавьте надпись, озвучьте и сохраните результат. Фраза «за 5 минут» при этом вполне условна – скорее всего, вы справитесь гораздо быстрее.

Хромакей

Программа даёт возможность накладывать ролики друг на друга с заменой одноцветного фона. Эта киношная технология реализована в редакторе тоже крайне простым способом – загружаете оба видеофайла, указываете цвет фона – и вуаля, магический видеомонтаж завершен.

Создание эффектов

В программе есть коллекция фильтров. Эффекты представляют собой красочные тонировки с применением засветок, плёночного зерна, виньеток и других элементов. Они позволят добавить видеоряду атмосферу и стиль. Кроме того, «ВидеоМОНТАЖ» предполагает создание подобных пользовательских фильтров с нуля. Можете проявить креативность!

Цветокоррекция и стабилизация

Сложно представить качественное редактирование видео без «технических» улучшений. В «ВидеоМОНТАЖЕ» можно устранить дрожание в кадре, а также скорректировать ошибки при настройке камеры, вроде неправильных баланса белого и экспозиции.

Добавление заставок и титров

Проработать ролик вы сможете с первого до последнего кадра. В начале разместите цепляющую заставку, а в конце информативные титры. Используйте заготовки из коллекции программы или оформите дизайн вручную, наложив текст поверх картинки или видеоряда.

Как видите, программа для монтажа видео поможет не только развернуть ролик в правильном направлении, но и значительно повысить качество картинки, добавить привлекательности. Если вы ищете быстрый и мощный редактор, то вот вам верная наводка – скачайте «ВидеоМОНТАЖ», и обрабатывайте видео в своё удовольствие.

Устройство люксметра

Принцип работы люксметра заключается в преобразовании светового потока в электрическую энергию. Они находятся между собой в прямо пропорциональной зависимости. После попадания света прибор фиксирует фототок, измеряет его и выводит величину на табло. Если рассматривать более подробно, то прибор работает следующим образом:

1. Световой поток попадает на фотоэлемент и высвобождает электроны.
2. Световой поток преобразуется в электрическую энергию.
3. Устройство фиксирует ток, после чего показывает результаты на шкале или дисплее.

Для выполнения этого процесса внутри устройства предусмотрены:

• Фотоэлемент (фотоприемник), чаще всего селеновый. Это полупроводник, принимающий на себя свет и преобразующий его в ток. Прием светового потока и передача энергии электронам – это и есть то, для чего предназначен фотодатчик люксметра.
• Аналоговый или цифровой индикатор. Аналоговый представляет систему из шкалы и стрелки, которая двигается при фиксации электрического тока. Цифровые люксметры оснащены ЖК-дисплеем, на котором результат регистрации фототока отражается в цифрах.

Как пользоваться люксметром?

Быстро и безопасно для фотоприемника найти нужный диапазон измерения можно, если действовать в определённой последовательности:

1. Установите на фотоприемник насадки с максимальным светопоглощением (К и Т), включите правую кнопку, что соответствует измерению максимальной освещённости — 100 000 лк. При отсутствии реакции измерительной стрелки включите левую (до 30 000 лк).
2. Если стрелка не шевелится, замените фильтр на более прозрачный (Р) и включайте в той же последовательности: сначала правую кнопку, затем левую.
3. При отсутствии шевеления установите мягкий фильтр (М) и произведите аналогичные манипуляции.
4. Если в этом случае при нажатой левой кнопке результат будет менее 5 лк, снимите базовую насадку К и заканчивайте поиск.

Чтобы отодвинуть измеряемую величину от области перекрытия двух шкал (в районе 5 – 20 делений), рекомендуется отсчёт измерения начинать с 5 делений по внутренней шкале, или с 20 по наружной. Для этой цели на шкалах отмечены точки начала отсчёта.

Помните: избыточное освещение селенового фотодатчика может повлиять на правильность измерений, поэтому соблюдайте приведённую последовательность действий.

Какой люксметр лучше и как его выбрать?

Выбор люксметра начинается с постановки правильных задач, которые должен решать этот измерительный прибор.

Критерии, на которые следует ориентироваться:

• Рабочий диапазон и спектральная чувствительность. Каждый прибор способен работать только с определенным типом излучения, например, ультрафиолетовым, или же светом от неоновых ламп. Существуют универсальные приборы, где для настройки интервала измерения предусмотрен специальный переключатель. Индикатор перегрузки позволит определить превышение диапазона измерений.

• Дополнительные функции. Некоторые модели, кроме работы со световым потоком, способны измерять температуру окружающей среды, уровень шума и даже давление воздуха. Ценник на подобные варианты приборов заметно выше, однако, одно такое устройство способно заменить сразу несколько разнотипных измерителей, суммарная стоимость которых по отдельности будет еще выше.

• Размеры. Портативными устройствами, которые легко помещаются в одной руке, пользоваться гораздо удобнее.

• Экран. Его размеры напрямую влияют на удобство считывания данных. Подсветка дисплея, если она предусмотрена, позволит работать с люксметром при недостаточной освещенности.

• Питание. Преимущество следует отдать приборам с автономным источником питания, так как он позволит проводить измерения в абсолютно любых условиях, независимо от наличия бытовой сети.

• Подключение к ПК. Для профессиональных приборов подобная функция обязательна.

Если требуется проводить оперативные замеры, например, при настройке осветительных систем, достаточно иметь под рукой хороший недорогой люксметр типа моноблок.

Его ресурсов будет достаточно и для проведения инспектирования.

При необходимости провести оценивание условий труда, профессиональные модели с выносным датчиком будут более эффективными, так как они обладают более высокой точностью измерений и меньшей погрешностью.

Зачастую такие люксметры оборудованы встроенной памятью и могут хранить результаты измерений.

При покупке люксметра обязательно следует обратить внимание на его паспорт, где в полной мере указываются все особенности прибора. Кроме того, если планируется профессиональное использование, обязательно внесение в Госреестр, что гарантирует соответствие всем заявленным техническим характеристикам

Кроме того, если планируется профессиональное использование, обязательно внесение в Госреестр, что гарантирует соответствие всем заявленным техническим характеристикам.

ТОП 10 Профессиональных люксметров

Milwaukee MW-700

Прибор от известного старейшего бренда Milwaukee, выполнен во влагозащитном корпусе. Имеет 3 режима работы, которые можно переключить в ручную. Демонстрирует улучшенные пользовательские характеристики, рассчитан на широкий спектр применения.

Средняя цена – 8 990 руб.

Milwaukee MW-700

Достоинства:

• качество сборки;
• удобный защитный чехол в комплекте;
• герметичный корпус.

Недостатки:

• отсутствует возможность сохранить и передать данные.

RADEX LUPIN (3 в 1)

В этом приборе применяется профессиональный фотодатчик, который автоматически может корректировать спектральную чувствительность. Такая коррекция позволяет измерять освещенность, яркость и пульсацию разных источников света, в соответствии со СНиП РФ. Помимо основной, включает в себя ещё такие функции, как пульсометр и яркомер.

Средняя стоимость – 5 790 руб.

RADEX LUPIN (3 в 1)

Достоинства:

• дизайн;
• корпус моноблок с покрытием софттач;
• питание от аккумулятора;
• в комплекте зарядное устройство и кабель USB.

Недостатки:

• реальные характеристики меньше заявленных.

ТКА-ПКМ (08)

Прибор не только измеряет освещённость, но и рассчитывает коэффициент пульсации. Имеется автоматическая смена рабочих диапазонов, функция удержания, система экономии энергопотребления, графический индикатор с подсветкой. Прибор полностью соответствует требованиям современного ГОСТ.

Средняя стоимость — 28 200 руб.

ТКА-ПКМ (08)

Достоинства:

• сочетает измеритель для определения освещенности и пульсации света;
• USB интерфейс позволяет связаться с компьютером или другим контроллером.

Недостатки:

• высокая цена.

Testo 540

Инструмент в корпусе моноблок имеет компактные для своего класса размеры. Источником питания служат алкалиновые батарей типа ААА. Диапазон работы устройства – до 99 999 люкс. Большой дисплей, эргономичная форма корпуса и кнопок делают работу с устройством простой и удобной. Прибор внесен в Госреестр.

Средняя цена – 11 500 руб.

Testo 540

Достоинства:

• эффективная работа;
• удобное обращение;
• лёгкое считывание данных.

Недостатки:

• не выявлены.

ЕЛАЙТ01

Старшая модель среди приборов семейства ЕЛАЙТ. Хранит в памяти более 1 млн. результатов. С помощью USB интерфейса можно подключить к Компьютеру или другим измерителям. Подходит для проведения СОУТ и АРМ. Внесен в Государственный реестр.

Средняя стоимость – 38 900 руб.

ЕЛАЙТ01

Достоинства:

• совмещает в себе три функции;
• выдерживает перепад температуры от -20 до +50 градусов Цельсия;
• превосходит все аналогичные модели конкурентов;
• возможность запомнить большой массив данных.

Недостатки:

• не выявлены.

AMTAST LX1330B

Портативный измеритель от китайского производителя. Отличительными особенностями является наличие большого LCD дисплея с подсветкой и функция памяти минимального и максимального значения. При скромных габаритах весит более 500 грамм.

Средняя цена – 7430 руб.

AMTAST LX1330B

Достоинства:

• защищенный от ударов корпус;
• оптимальное соотношение цена – качество;
• диапазон замеров до 200 тыс. люкс.

Недостатки:

• громоздкий;
• отсутствует чехол в комплекте.

ProsKit MT-4017

Компактный измеритель оснащён шестиразрядным жидкокристаллическим дисплеем. Измеряет уровень источников света, бытового и промышленного назначения. Встроены следующие функции: автовыключения, индикатор заряда, подсветка, сохранение результатов. Замеры может показывать в люксах или фут-свечах. Поставляется в упаковке и чехле.

Средняя цена – 5 050 руб.

ProsKit MT-4017

Достоинства:

• малая погрешность измерений – не более 3%;
• богатое оснащение за умеренную цену;
• простота использования.

Недостатки:

• может использоваться только для внутренних замеров.

Laserliner LuxTest-Master 082.130A

Профессиональный измеритель – позволяет работать как вручную, так и в автоматическом режиме. Выполнен в корпусе устойчивом к механическим повреждениям. Обладает функцией, которая сравнивает фактические показания с эталонными. Есть подсветка дисплея, погрешность измерений – не более 3 люкс.

Средняя стоимость – 14 132 руб.

Laserliner LuxTest-Master 082.130A

Достоинства:

• чувствительный фотодиод;
• возможность установки на штатив.

Недостатки:

• габаритный;
• не внесен в госреестр.

CEM Instruments DT-8809A

Отличается компактностью и прочностью. Адаптирован для использования в полевых условиях. Имеет 4-уровневый диапазон работы, функцию автоматическое обнуления показаний и возможность вывода относительных показателей.

Средняя стоимость – 8300 руб.

CEM Instruments DT-8809A

Достоинства:

• режим «Peak-hold»;
• USB-интерфейс;
• гарантия производителя 2 года;
• возможность запомнить около 100 значений.

Недостатки:

• не внесён в государственный реестр.

Типовая освещённость, примеры

Мощность потока солнечного излучения на входе в атмосферу Земли составляет около 1366 ватт на квадратный метр.

Грубо говоря, освещённость в 100 люкс (а точнее 98,83 люкс) приблизительно соответствует мощности потока солнечного излучения 1 Вт/м². Это даёт возможность, используя люксометр, примерно определять мощность потока солнечного излучения в конкретном месте в конкретное время.

Под прямыми солнечными лучами мощность потока солнечного излучения составляет примерно 320-ть Вт/м² и более (зависит от высоты Солнца над горизонтом и широты места).

А в тени в ясный солнечный день мощность потока солнечного излучения составляет примерно 100 до 250-ти Вт/м².

Используя люксометр, нужно помнить, что для успешного фотосинтеза растениям нужна освещённость не менее 20000-ч люкс. Солнце при безоблачной погоде создаёт такую освещённость практически круглый год, а с марта по сентябрь в средней полосе России и значительно бОльшую освещённость.

Меряйте люксометром освещённость растений на подоконниках, в парниках, в теплицах, на грядках, …, чтобы иметь объективные показатели и не полагаться на русские Авось, Небось и Как-нибудь.

Люксометр, конечно, не является совершенно необходимым прибором, но его польза для получения объективной оценки освещённости растений (да и животных, а также солнечных батарей) в экопарке лично для меня очевидна и не требует дополнительных доказательств.

. Критику и обмен опытом одобряю и приветствую. В хороших комментариях сохраняю ссылку на сайт автора!

И не забывайте, пожалуйста, нажимать на кнопки социальных сетей, которые расположены под текстом каждой страницы сайта. Продолжение тут…

Для измерения уровня светового излучения и фактической освещенности окружающего пространства используют люксметр – специализированный электронный прибор.

Различают несколько видов этого измерительного устройства, каждый из которых имеет свою погрешность, чувствительность к конкретным спектральным излучениям.

Для чего нужен люксметр, его принцип работы, характеристики и особенности выбора – обо всем этом далее.

Нормы освещенности в разных видах помещений

Люмен – единица измерения освещенности

Как уже было сказано, минимальное освещение определяется требованиями, предъявляемыми к освещению тех или иных видов помещений. Очевидно, что требования к количеству выделяемого света осветительными приборами в промышленных зданиях будут отличаться от стандартов освещенности жилых домов.

Для наглядности пример того, какая освещенность лк должна быть в помещениях:

• жилые комнаты — 300 лк;
• медицинские кабинеты — 500 лк;
• комнаты, предназначенные для приготовления пищи — 300 лк;
• ванные, туалеты и вестибюли — 200 лк;
• учебные классы — 400 лк.

Конечно, это далеко не весь перечень норм, закрепленных к видам тех или иных помещений.

Важно! Перед настройкой уровня лк следует внимательно ознакомиться с санитарными нормами, тогда находиться в комнате будет комфортно и безопасно
