Как выглядит мебельный шкант, его назначение и разновидности

Основное предназначение станка для изготовления шкантов — получение цилиндрических конструкций из различных пород древесины. Заводской комплект поставки включает из станка для изготовления и отрезки шкантов. Кроме того, присутствуют заготовки цилиндрической формы определенного сечения и диаметра. Используются они для удаления фаски и отрезки шкантов определенной длины. Оборудование активно используется в строительной индустрии. С его помощью создаются соединительные элементы — шканты.

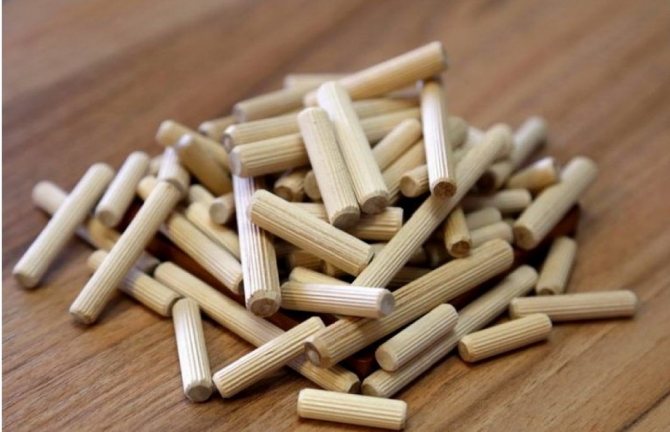

Как сделать деревянный шкант своими руками

В случае необходимости нагели и шканты можно сделать в домашних условиях, но для производства потребуется токарный станок. Процесс изготовления креплений из дерева выглядит следующим образом:

  1. Для работы берут заготовку древесины выбранной породы. Брусок должен быть качественным, без трещин, червоточин, сучков, неровностей. Используйте качественное просушенное дерево. При высыхании детали могут деформироваться и растрескиваться, вследствие чего изменяется сечение деревянного чопика для мебели.
  2. Установите заготовку на токарный станок и начинайте снимать стружку, постепенно уменьшая диаметр.
  3. Достигнув необходимого сечения, снимите фаски и срежьте заготовку.

Обратите внимание! В заводских условиях длина нагелей составляет до 200 сантиметров. После обработки заготовку снимают и нарезают на крепежные элементы необходимой длины

Тонкости крепления нагелей из древесины

Как происходит крепление бруса шкантами? Его тоже можно выполнить своими руками, без использования услуг профессионалов. Порядок работ предельно прост. Использование шипов из дерева для начала потребует отыскать середину используемой плоскости. В данной точке необходимо сделать соответствующую разметку. Именно здесь в дальнейшем будет создано отверстие.

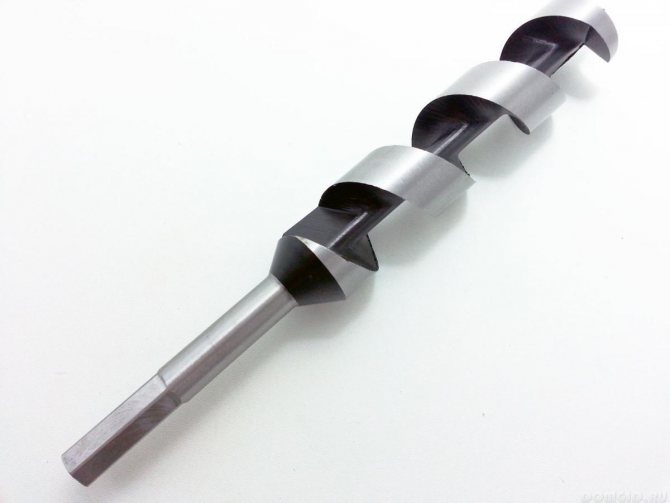

Теперь нужно сверлить углубление, используя дрель. Именно в него потом будет нужно крепить шканты. Вот почему очень важно грамотно подобрать диаметр сверла. Его размеры должны быть идентичны таким же параметрам шипа. Что касается глубины, это – 1,5 бруса. Вопрос, какие шканты для бруса 150х150, оказывается совсем несложным. На можно увидеть, как выполняется эта процедура.

При этом сама по себе отпадает задача: чем сверлить брус под шканты. Безусловно, оптимальный вариант – это современная дрель. Намного важнее следить за правильностью обработки отверстия. Угол входа зависит от положения сверла. Оно должно быть строго перпендикулярно самому основанию. Грамотность выполнения данного шага позволит в дальнейшем избежать проблем с монтажом фрагментов. Также стоит помнить, что если шкант будет в брусе расположен чрезвычайно свободно, это лишит конструкцию всех преимуществ такого рода крепежей. Также стоит избегать чрезмерной плотности. Длина нагеля не должна быть и больше установленных размеров. Выступание детали над поверхностью приводит к проблемам в процессе неизбежной усадки конструкции.

Разновидности и размеры

Назначение демпфера мебельного, нюансы выбора
Подобное крепление востребовано в мебельной сфере благодаря ряду преимуществ:

  • рифленая поверхность — насечки на деталях позволяют хорошо зафиксировать элементы, увеличивая область сцепления;
  • презентабельность — при сборке мебели крепежи погружаются в основной материал, благодаря чему они не видны (в отличие от шурупов, болтов и прочих вкручиваемых деталей);
  • широкий ассортимент — потребитель может подобрать для себя необходимые длину и диаметр элемента в зависимости от конструкции мебели.

Также есть недостатки, к примеру, подобные стержни не получится использовать, если необходимо скрепить вертикально стоящие плоскости. Для этой цели лучше применять шурупы, гвозди и прочие крепежи, обеспечивающие надежное совмещение. Шканты мебельные могут быть деревянными (они более популярны), а также пластиковыми, которые применяются в редких случаях.

Советы по ремонту мебели в зависимости от вида поломки

Деревянный

Чаще всего мебель производится из деревянного массива, МДФ, фанеры, ДСП. Для ее сборки задействуются изделия из твердолиственных пород дерева. Варианты насечек могут быть разными:

  1. Прямая вертикальная — универсальный и самый распространенный тип.
  2. Винтообразная — располагается под уклоном от вертикальной оси, затрудняя расшатывание.
  3. Сложная — обладает как поперечными, так и продольными нарезками. Предназначена для конструкций, подвергаемых высоким нагрузкам, требующих крепкого соединения.
  4. Горизонтальная — максимально закрепляет разные части, не рекомендуется применять в случаях, когда может потребоваться разборка мебели.
  5. Гладкая — выполнена совершенно без рифления, позволяет противостоять сдвигу элементов конструкции из-за воздействия влаги и температур. При деформации такой стержень, также называемый нагелем, изгибается и в дальнейшем обеспечивает высокое сопротивление нагрузкам.

В ассортименте можно найти стержни с окружностью от 4 до 30 мм, размеры длины варьируются от 15 до 200 мм. Они часто производятся на заказ при сборке авторских изделий, поскольку не каждый элемент подойдет к уникальным вещам. Деревянные шканты отличаются устойчивостью к температурным перепадам, надежностью. Как таковых недостатков у них нет.

Пластиковый

Пластмассовый вариант используется для соединения деталей сборно-разборной корпусной щитовой мебели, а также для изделий-трансформеров. Он производится методом литья, материалом изготовления служит ударопрочная пластмасса, не разрушающаяся под физическим воздействием. Варианты насечек на пластиковых шкантах такие же, как в случае с деревянными. Размеры у них аналогичные. Недостаток данного вида крепежа — не столь распространен, как деревянные, получится найти не в любом отделе с мебельной фурнитурой.

Кроме пластмассовых, существуют металлические шканты, которые считаются более крепкими и служат намного дольше. Они незаменимы при сборке столов, так как обеспечивают максимальную устойчивость конструкции. Тем не менее, такие изделия не спасают от усадки материала, а их стоимость намного выше, чем у любого другого крепежа.

Особенности, средства и способы реставрации мебели разных видов

Способы монтажа и удаления

Разновидности и установка мебельных футорок

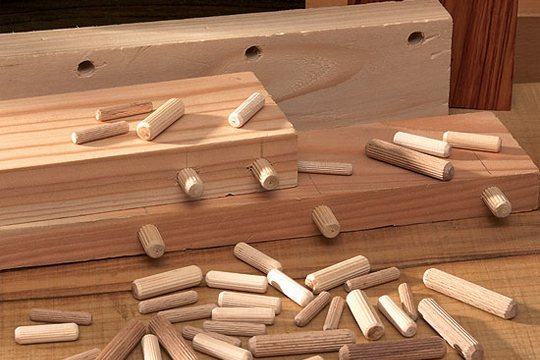

Мебельные шканты дают возможность заметно увеличивать прочность соединений. Но это не такой простой способ, как может показаться сразу: соединение не получится закрепить, если какое-либо отверстие будет смещено. В зависимости от размера смещения, результат будет неудовлетворительным.

Как правило, шкантом крепят столешницы на обеденных и письменных столах. Ставят их в рабочее положение так:

  1. С торцевой стороны деталей сначала размечают, а потом сверлят отверстия на нужную глубину. Такие же отверстия проделываются в столешницах. Они должны совпасть;
  2. В торцевое отверстие устанавливается цилиндрический крепеж, верхний конец выступает на расстояние, равное глубине отверстия накрывающей детали;
  3. Чтобы укрепить шкант в отверстии его обильно смазывают клеем, фиксируя в нужном положении. Иногда клей заливается в отверстия, куда затем вставляется крепление – это позволит полностью покрыть его ребристую поверхность клеем, улучшая крепость сцепления элементов;
  4. Вторая деталь конструкции накладывается на установленный шкант.

Существуют 3 главные проблемы сборки мебели посредством шкантов:

Удается собрать соединение «кромка к кромке», но при этом происходит несовпадение плоскостей у деталей конструкции. Решение: отверстия направляющих втулок сверла не были выровнены с центральной частью кромок деталей. Приспособление необходимо постоянно выравнивать по базовым плоскостям двух скрепляемых деталей. Даже при отсутствии центрального расположения отверстий в соединении не образуется сдвигов или провисаний; Отверстия в одной детали не совпадают с другой. Решение: для совмещения отверстий используются специальные маркеры, предназначенные как раз для соединений. Изначально сверлом проделываются отверстия в одной детали. Затем в каждое отверстие вставляется маркер, и обе детали прижимаются друг другу такими, как они должны держаться после сборки. Таким образом, на второй детали останутся отметки маркерами в местах, где следует сверлить; Отверстия проделаны в правильных местах, но установка шкантов нарушается: крепеж не пролезает или, наоборот, выпадает

Решение: важно удостовериться, что диаметр креплений соответствует диаметру отверстий. Заводские крепления производятся массово, могут иметь диаметр чуть больше или меньше заявленного

Помимо этого дерево может набухать или усыхать при изменении влажности. Когда диаметр сверен и он идентичен, то проблема в изношенности сверлильного кондуктора и, как следствие, отклонении сверла. Это приводит к деформации. Достаточно сменить втулки или приобрести новое приспособление.

Чтобы правильно собрать детали мебели на шкант, понадобится усвоить три основные правила:

  1. Для разметки использовать острый простой карандаш или ножик. Карандаш с толстым стержнем не проставит отметки точно;
  2. При сверлении отверстий нужно применять сверла с центральным острием. Спиральные сверла с конической заточкой могут отклоняться в стороны по ходу работы, задавая неверное направление;
  3. Для одинаковой глубины отверстий на сверло надевают и прочно фиксируют стопорное кольцо. Глубина отверстия делается на 2 – 3 мм больше, чем длина шканта.

Можно сделать цилиндрические крепления самостоятельно. Вот небольшая инструкция, как сделать шканты: Для этого берутся поленья березы и раскалываются на множество частей – получаются квадратные заготовки. Далее их нужно обтесать вручную или на токарном станке для придания цилиндрической формы и требуемого диаметра. Крепеж можно сделать и при помощи циркулярной пилы.

Правильное решение – взять сверло меньшего диаметра и просверлить в центре обломка. Затем при помощи отвертки, долота или стамески разбить остатки обломка и извлечь их из отверстия. При возникновении сложностей можно воспользоваться фото-инструкциями – их очень много в интернете.

Итак, при правильном использовании мебельный шкант – универсальное крепление, гарантирующее надежность. Он используется для сборки разных видов мебели в совокупности с другими видами креплений.

Преимущества использования

По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

  • способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
  • давать возможность проделывать несколько отверстий одновременно без ручной разметки;
  • заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

  • минимальная вероятность деформации;
  • сверло направлено максимально четко;
  • отсутствие нагрева при работе.

Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Как обустроить соединение между деталями мебели

Разновидности мебельных труб, нюансы и советы по их использованию

Процедура крепления деталей на деревянный гвоздь не отличается сложностью. Следуя приведенной ниже инструкции, можно без особых усилий соединить детали и собрать мебель. Схема сборки выглядит следующим образом:

  1. В соединяемых деталях просверливаются отверстия, если они не были сделаны на заводе. Диаметр углублений должен немного превышать диаметр чопика, а длина быть больше на 1-2 мм по сравнению с нагелем. Наличие зазоров в этом случае отнюдь не недостаток. Они предотвращают заклинивание крепежа и способствуют обеспечению компенсации температурной и влажностной деформации.
  2. Выступающую часть подпиливают при необходимости.
  3. В отверстие при помощи киянки забивают нагель так, чтобы его поверхность находилась чуть ниже плоскости детали. Если требуется соединить каркас мебели, то нагель забивают наполовину. Выступающую часть мебельного деревянного чопика смазывают клеем и, уложив сверху торцевую часть мебели или фасад, усаживают на крепление.

На первый взгляд кажется, что такая методика не обеспечивает надежную фиксацию конструкции, но на практике оказывается, что при использовании качественных хорошо высушенных нагелей мебель, срубы из бруса и дерева получаются долговечными и устойчивыми.

Шканты, нагели, чопики, металлические крепления – разновидности крепежных элементов, используемые для надежного соединения. Без их применения невозможно представить отрасль домостроительства, мебельную промышленность.

Использование нагелей в строительстве домов и бань

Шканты деревянные применяют при возведении различных сооружений с бревенчатыми или брусовыми стенами. Их использование утверждено нормативами строительных организаций, проектами домов из дерева. На практике применение березовых шипов обеспечивает деревянным основаниям безупречное соединение. Оно отличается подвижностью вертикального уровня. Однако это не мешает древесине осуществлять естественную усадку.

В процессе строительства домов из дерева часто прибегают к изготовлению шкантов для бруса своими руками.

Круглые березовые гвозди придают зданию крепость и безопасность.

Качество сборки и надежность стен будут находиться на самом высоком уровне и порадуют любого.

Рифление боковых поверхностей шкант

Шканты (что деревянные, что пластмассовые) могут иметь на боковой поверхности продольные пазы — рифли, как прямые, расположенные вдоль (параллельно) оси цилиндра, так и винтообразные.

Рифли служат для выхода воздуха при установке шкантов в деталь. Поскольку деревянные элементы чаще всего сажаются на клей, это улучшает сцепление и ускоряет застывание.

Виды рифления боковых поверхностей шкантов (на рисунке справа — сверху вниз):

Рифление боковых поверхностей шкантов
  • прямые рифли — рифление для шкантов универсального назначения. Самый распространенный вариант.
  • винтообразные рифли — располагается под уклоном от вертикальной оси. Затрудняет расшатывание.
  • сложные рифли — (в данном случае винтовые и поперечные рифли) рифление для шкантов, предназначенных для усиленного клеевого соединения.Предназначена для конструкций, подвергаемых высоким нагрузкам, требующих крепкого соединения.
  • поперечные рифли — максимально закрепляет разные части. Не рекомендуется применять в случаях, когда может потребоваться разборка мебели.
  • гладкий шкант — выполняется совершенно без рифления и позволяет противостоять сдвигу элементов конструкции из-за воздействия влаги и температур.

Некоторые виды пластмассовых шкантов имеют на боковых поверхностях «заершённость», т.е. они снабжены выступами. Такая поверхность не дает шканту выпасть при разборке мебели, надежно фиксируя его в основном полотне.

Последовательность монтажа

При сборке мебели шканты позволяют создавать прочные соединения. Но основной проблемой служит точное совмещение отверстий на отдельных деталях. В противном случае они просто не смогут соединиться, поэтому замеры нужно проводить с особой тщательностью.

Самым распространенным применением нагелей является крепление столешницы к основе стола. Если взять это за пример, получим следующую последовательность действий:

  • На торце деталей основания проделываются отверстия. С точным соответствием им выполняется сверление и столешницы, на глубину примерно 2/3 от общей толщины материала. Оси шканта должны полностью совпадать, это рекомендуется проверить до начала соединения элементов.
  • В деталь основы устанавливается шкант, при этом его длина подбирается таким образом, чтобы полностью соответствовать глубине отверстия в столешнице. Если она будет больше, то материал либо не сойдется, либо возникнет повреждение в месте контакта. При меньшей же длине надежность крепежа снижается.
  • Если планируется создать неразборную мебель, в момент соединения применяется столярный клей. Он может либо наноситься на сам нагель, либо предварительно заливаться в отверстия.
  • Столешница накладывается на основу и фиксируется при помощи груза на время застывания клея.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

Приспособление для сверления под шканты своими руками

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

  • электрическая или ручная дрель;
  • набор слесарных инструментов;
  • болгарка;
  • сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Приспособление для сверления под шканты своими руками

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

  1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
  2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
  3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
  4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
  5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Приспособление для сверления под шканты своими руками

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Описанный выше метод позволяет изготовить простейший самодельный кондуктор, который значительно облегчает и ускоряет процесс сборки любой мебельной конструкции.

Главным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с подготовительным сверлением отверстия. Конкретно сверление сборочных отверстий в ДСП под конфирматы мы и разглядим в этой публикации.

Для сборки деталей ДСП нам пригодится:

  • Шуруповерт
  • Бита под конфирматы
  • Конфирматное сверло
  • Линейка иначе говоря рулетка
  • Карандаш и шило
  • Конфирматы

При сборке мебели обычно употребляют конфирмат размером 6,450. Т.к. поперечник резьбы 6,4 мм, а поперечник тела конфирмата 4,4 мм, то для высококачественного крепления деталей поперечник отверстия ожидается в рамках 4,5-5 мм и глубиной более 50 мм.

Если толщина отверстия будет не просто обозначенной – конфирмат будет плохо держать детали, если меньше – он собственной шириной может порвать ДСП.

Для выполнения сверлений употребляют конфирматное сверло, поперечником 4,5 мм, которое обустроено дополнительной головкой для выполнения сверлений увеличенного отверстия под шею конфирмата, которая так же делает зенковку под его шляпку.

Это, применяют и обыденное сверло поперечником 5 мм, но для высококачественного крепления в отверстии дополнительно делается место под шею конфирмата и его шляпку.

Чтоб совершенно скрепить две детали, нужно очень точно разметить места их креплений.

На детали, которая будет накладываться на торец (та, на занят будет сквозное отверстие), необходимо сделать два замера – в длину (обычно 5-10 см) и от края – ровно 8 мм (это если толщина плиты 16 мм).

На детали, которая ложится перпендикулярно, точку сверления отмечаем на торце. Тут необходимо выдержать такое же расстояние в длину (5-10 см от начала), а по ширине – строго по центру (8 мм от края).

Крепеж из дерева

Конструкция нагелей и их разновидности

Деревянный нагель является, пожалуй, самой древней разновидностью крепежа. Нагели представляют собой по деревянные чопики, которые забиваются в предварительно просверленные отверстия и фиксируют детали за счет естественной упругости материала.

На сегодняшний день в строительстве используются самые разные виды таких деталей:

Признак, по которому ведется классификацияРазновидности
Порода дереваКак правило, нагели делают из древесины твердых пород. В строительстве применяют такие детали:
  • Березовые – легкие, прочны и долговечные. Хорошо переносят ударные и изгибающие нагрузки.
  • Кленовые – достаточно жесткие и сложные в обработке, но при этом отличающиеся хорошей механической устойчивостью.
  • Дубовые – также сложные в изготовлении (отсюда и высокая цена), но отличающиеся длительным сроком службы.
Форма деталиДля соединения бревен берут, как правило, изделия двух типов:
  • Круглые – наиболее распространённые, но достаточно дорогие, поскольку для их производства необходим токарный станок.
  • Квадратные – простые в изготовлении, но редко использующиеся. Применение квадратных нагелей ограничивается сложностью вырубки установочных отверстий, в то время как гнезда под круглый крепеж сверлятся довольно просто.
РазмерТрадиционно минимальным диаметром нагеля считается 25 мм. В то же время при соединении больших брусьев или бревен может использоваться крепеж сечением 50 мм и более.

Аналогами нагелей в столярном деле являются деревянные шканты. В большинстве случаев они представляют собой гладкие или рифленые стержни (просто с меньшим диаметром), которые забиваются или вклеиваются в отверстия, проделанные в соединяемых деталях.

Изготовление и применение деревянных нагелей

При необходимости (а также, естественно, при наличии токарного станка) нагели и шканты достаточно легко делаются своими руками:

  • Для работы берем заготовку из выбранной древесины. Брусок должен быть ровным и целым, без крупных сучков, трещин, червоточин и т.д.
  • Желательно использовать качественно просушенное дерево, поскольку иначе при высыхании нагель/шкант может деформироваться, а его сечение изменится.
  • Заготовку устанавливаем в токарный станок и начинаем снимать стружку, постепенно уменьшая диаметр.
  • Когда нужное сечение будет достигнуто, снимаем фаски и срезаем заготовку.

Процесс крепления деталей на деревянный гвоздь также не отличается сложностью.

Инструкция по обустройству соединения такова:

  • В соединяемых деталях сверлим отверстия, диаметр которых равен или чуть превышает диаметр нагеля, а глубина больше длины нагеля примерно на 1-2 мм. Наличие зазоров позволяет предотвратить заклинивание крепежа и обеспечивает компенсацию температурных и влажностных деформаций.
  • В отверстие ударами киянки забиваем нагель так, чтобы его верхняя часть находилась чуть ниже плоскости детали.
  • При необходимости спиливаем выступающую часть.

Можно решить, что такая методика не обеспечивает надёжной фиксации, однако практика показывает – при использовании достаточно качественно высушенных нагелей срубы из бруса и бревна, собранные по этой технологии, получаются вполне устойчивыми и долговечными.

Фиксация крепежа

Назначение и особенности шкантов

Деревянные нагели являются специально предназначенным для скрепления бревенчатых стен штырями. Они предотвращают такие естественные процессы в древесине, как усыхание, в результате которого дерево изменяет свои первоначальные свойства, деформируется.

Применение подобных болтов поможет избежать процесса смещения бревен в стене. Их правильная установка обеспечит конструкцию стабильностью, брусья будут располагаться так, как они были в начальном положении.

Наиболее востребованными являются нагели, сделанные из твердых пород дерева. Березовые или дубовые шканты невозможно сломать при условии их правильной установки. Чаще всего им придают округлую форму и размер, соответствующий 24-25 мм. Деревянные гвозди должны быть ровными и гладкими по всей длине.

​Нагели — это материал, помогающий удерживать стену в определенном положении. Шканты используются в обязательном порядке, независимо от того, является здание бревенчатым или брусовым. Наибольшее распространение получили березовые шипы.

Эти деревянные болты невозможно заменить другими составляющими типа гвоздей или саморезов, применение которых вызовет только ухудшение ситуации. К тому же не стоит использовать нагели на металлической основе, которые чаще всего являются арматурой. В результате можно наблюдать взаимодействие материалов с разной степенью теплопроводности.

Вследствие этого на внутренней поверхности бруса может появляться конденсат, а это совершенно не нужно. В таком случае арматура начнет покрываться ржавчиной, а древесина загнивать.

Изготовление шкантов

В домашних условиях сделать нагели можно довольно просто. На них будет нанесено горизонтальное винтообразное сечение, что позволит таким крепежам надежно фиксировать соединяемые детали. Для этого применяется минимальный набор инструмента, процесс не выглядит трудоемким.

В качестве формы можно использовать плашки для нарезания резьбы, именуемые лерками. В наборе обычно есть несколько диаметров, что позволит подобрать самый подходящий. Предварительно изготавливается деревянная заготовка, выполненная в виде прутка с диаметром чуть больше, чем будущие нагели.

Плашка фиксируется в тисках, а заготовка — в обычной дрели. Ограничение диаметра нагеля — это максимальные возможности ее патрона. Не рекомендуется делать слишком сильные заготовки, поскольку они могут ломаться от скручивания в процессе проточки. Заготовка полностью пропускается через лерку, что приводит к ее обточке до нужного диаметра и нанесению насечки.

После этого достаточно разрезать ее при помощи ножовки или лобзика на фрагменты требуемой длины и деревянные шканты для бруса, сделанные своими руками, готовы. Процесс довольно быстрый и позволяет неплохо сэкономить, так как для их изготовления можно использовать деревянные отходы и обрезки.

Нарезка внешней и внутренней резьбы на дереве

Для того, чтобы нанести на дерево резьбу используются такие инструменты как метчик (резак) и плашка. С их помощью наносят, как внутреннюю, так и наружную резьбу. Но для того чтобы провести такие работы нужно:

  • учесть плотность древесины, так как не каждая пригодна для таких процедур;
  • внутренняя резьба требует предварительно просверлить отверстие, диаметр которого должен быть меньше диаметра метчика;
  • после отверстие очищается от стружки;
  • для более успешной работы стоит воспользоваться маслом, например, льняным, его следует совсем немного капнуть в отверстие, а затем уже вставлять метчик.

Угол, под которым вводится метчик должен быть прямым ни в коем случае нельзя допускать перекосы иначе деталь будет испорчена.

Что касается внешней резьбы, то она наносится примерно таким же способом:

  1. диаметр заготовки должен равняться диаметру плашки;
  2. после наносится масло.

Помимо плашки можно использовать и обычную гайку:

  • смазанная маслом заготовка размещается в тиски;
  • далее медленно при помощи ключа вкручивают гайку.

После того, как нужное количество желобков нарезано, так же аккуратно ее выкручивают.

Характеристики и размеры

Шканты могут отличаться по длине и диаметру. Размеры диаметра бывают от 4 до 30 мм, а длина от 15 до 200 мм. По заказу покупателя они изготавливаются в любых вариациях, где D – диаметр, а L – длина изделия.

Шкант является востребованным крепежом, в связи с чем профессионалы стараются заранее приобрести себе детали оптом, чтобы потом не тратить время и деньги на постоянные закупки. К достоинствам крепежа относятся:

  • Рифление поверхности на стержне – это помогает качественно фиксировать детали, обеспечивая их прочное сцепление;
  • Улучшенный вид предметов мебели, ведь крепления совсем скрыты от глаз;
  • Возможность подбора необходимых для сборки изделия диаметра и длины, в соответствии с особенностями конструкции.

Разновидности

По сути, шкант является небольшим шипом – это скрытый тип мебельного крепежа. По внешнему виду он напоминает стержень в форме цилиндра, с немного закругленными или просто усеченными концами с двух сторон. Иногда для сборки мебели на шкантах, применяются не только деревянные элементы, но и пластмассовые. У них немного разное назначение:

  • Деревянные нужны для позиционирования и соединения деталей мебели из МДФ, ДСП, фанеры, массивных пород;
  • Пластмассовые в основном соединяют детали при установке сборно-разборной корпусной щитовой мебели.

Бывают также изделия из металла. У них улучшенные характеристики прочности, по-другому их называют – дюбелями, нагелями. Но самыми часто используемыми являются деревянные шканты размером 30 на 8, то есть длина – 30 мм, а диаметр – 8 мм. Есть и меньшего диаметра – 6 мм. Приобрести разные типы можно в строительных магазинах или на рынках. При желании можно сделать шканты своими руками.

На деревянных шкантах бывают разные пазы:

  • Прямые вертикальные;
  • Винтообразные – расположенные под небольшим углом к вертикальной оси;
  • Сложные – есть поперечные и продольные углубления – они тоже позволяют сделать крепче клеевое соединение;
  • Горизонтальные – помогают сделать клеевое соединение максимально крепким;
  • Гладкие – не имеют рифления.

Рифление помогает воздуху проходить в процессе монтажа шкантов, улучшая сцепление клея при «клеевом» способе соединения деталей.

Классификация инструментов

Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.

Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:

  • накладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
  • поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
  • универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
  • опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
  • скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
  • закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.

Способы установки

Такие изделия по своей сути предназначены для наиболее прочного соединения разных элементов мебели. При этом их установка не так проста, как может показаться. Нужно учитывать один важный нюанс — закрепление не удастся, если подготовленные заранее отверстия будут смещены.

Перед тем как сделать или собрать мебель с использованием шкантов, нужно ознакомиться с проверенной схемой:

  1. На торцевой части полотна размечаются точки, в которых будут находиться отверстия для стержней.
  2. С помощью дрели просверливается отверстие в мебели на половину длины шканта. То же самое необходимо проделать и в накрывающей столешнице.
  3. В торец вставляется стержень — его верхняя часть должна выступать на расстояние, которое по глубине соответствует отверстию в накрывающем элементе.
  4. Шкант смазывается клеем, затем плотно фиксируется в необходимом положении. Специалисты советуют залить клей непосредственно в отверстие и только после этого установить крепеж. Это позволит распределить состав более равномерно по всей поверхности.
  5. Верхняя деталь аккуратно накладывается на торчащий шкант. Для наилучшего закрепления рекомендуется смазать и вторую лунку, чтобы клей закрепил обе стороны стержня.

Как обустроить соединение между деталями мебели

Процедура крепления деталей на деревянный гвоздь не отличается сложностью. Следуя приведенной ниже инструкции, можно без особых усилий соединить детали и собрать мебель. Схема сборки выглядит следующим образом:

  1. В соединяемых деталях просверливаются отверстия, если они не были сделаны на заводе. Диаметр углублений должен немного превышать диаметр чопика, а длина быть больше на 1-2 мм по сравнению с нагелем. Наличие зазоров в этом случае отнюдь не недостаток. Они предотвращают заклинивание крепежа и способствуют обеспечению компенсации температурной и влажностной деформации.
  2. Выступающую часть подпиливают при необходимости.
  3. В отверстие при помощи киянки забивают нагель так, чтобы его поверхность находилась чуть ниже плоскости детали. Если требуется соединить каркас мебели, то нагель забивают наполовину. Выступающую часть мебельного деревянного чопика смазывают клеем и, уложив сверху торцевую часть мебели или фасад, усаживают на крепление.

На первый взгляд кажется, что такая методика не обеспечивает надежную фиксацию конструкции, но на практике оказывается, что при использовании качественных хорошо высушенных нагелей мебель, срубы из бруса и дерева получаются долговечными и устойчивыми.

Шканты, нагели, чопики, металлические крепления — разновидности крепежных элементов, используемые для надежного соединения. Без их применения невозможно представить отрасль домостроительства, мебельную промышленность.

Все фото из статьи

В плотницких и столярных работах используются самые разные виды крепежа: это и скобы, и дюбели, и глухари, и деревянные нагели, и многие другие изделия. Каждое из них имеет свою сферу применения, и потому в нашей статье мы приведем обзорный анализ тех деталей, которые используются не так часто, как распространённые гвозди или саморезы.

Крепление деревянными нагелями бруса сруба

Крепление деревянными нагелями сруба #8212; безальтернативное решение в деревянном зодчестве. Все деревянные конструкции такого рода крепятся деревянными гвоздями, которые имеют строительное название нагель. Березовые, дубовые и из других твердых пород #8212; они призваны связать весь брус в единую конструкцию и не позволять венцам сруба двигаться и смещаться в горизонтальной плоскости. По своей форме нагеля бывают квадратного и круглого сечения. Такие форматы легче изготавливать. Другие сечения этих деревянных гвоздей не прижились из-за сложности изготовления и дороговизны.

Моя баня #8212; не исключение. Я тоже буду крепить брус деревянными нагелями. Если повезет, то достану дубовые. Суть не в том, что дуб является очень крепким. Важные свойства нагелей должны быть таковы:

  • долговечные (стойкие к гнили);
  • поддаваться механической обработке и сохранять линейные размеры;
  • не содержать сучков и обладать малой колкостью (не растрескиваться при ударах);
  • максимально долго сохранять размер поперечного сечения

Как правило, изготавливают деревянный нагель на строгальных станках. Точность изготовления должна быть достаточно высокой. Размер сечения должен быть точно подогнан под конкретное отверстие, в которое нагель будет вбиваться.

Что собой представляет

Прежде чем узнать детали монтажа, потребуется информация о том, что такое шкант. Так называют крепеж, позволяющий надежно фиксировать разные части мебели. Выглядит он как небольшой цилиндрический стержень с закругленными концами. Шкант не усложняет разборку предметов, но при этом выдерживает даже сильные нагрузки. Материал для его изготовления может применяться любой: пластик, металл, дерево. Для более плотного прилегания его поверхность должна быть рифленой (прямой, винтообразной, поперечной).

Оптимальной будет окружность мебельного шканта, равная не более трети толщины стенок, это позволит сделать сборку надежной и максимально устойчивой к высоким нагрузкам. Длина же подбирается индивидуально, с учетом основы. Используются такие детали как при производстве фабричной мебели, так и при самостоятельной сборке конструкции.

Особенности применения в мебельной промышленности

Кондукторы и шаблоны нужны при сборке мебели. Благодаря таким вещам вы не допустите распространенной проблемы, возникающей во время сверления — попадания сверла в деталь под неправильным углом. Исправлять такую ошибку придется крайне долго, в некоторых случаях это будет даже невозможно.
А кондуктор для проделывания отверстий позволит не только правильно сориентировать рабочий инструмент, но еще не даст ему сбиться с нужной траектории.

В мебельной промышленности кондукторы и шаблоны используются в следующих случаях:

  • на серийном производстве;
  • при сборке конструкций, когда в соединяемых частях нужно сделать отверстия под крепежные элементы. В этом случае подойдет кондуктор для сверления отверстий под шканты или конфирмат;
  • кондуктор для сверления отверстий под углом используется как в таких случаях, так и во время работы с тонкими плитами, например, с МДФ или ДСП.

Во время применения такого приспособления процесс сборки будет происходить намного проще и быстрее, нужные отверстия вы сможете проделать независимо от того, как далеко они должны располагаться от края детали и того, какую она имеет ширину.

При самостоятельной сборке мебели часто приходится соединять детали встык посредством шкантов. Отверстия под шканты лучше всего проделывать посредством специального кондуктора. Особенность шкантов состоит в том, что несмотря на то, что такие крепежные элементы хоть и устаревшие, но все равно актуальны при производстве мебели.

Сложность в их применении заключается в том, что оси отверстий, которые проделываются в деталях при соединении, должны иметь друг с другом прямой угол. Соответственно, они должны размещаться строго перпендикулярно по отношению друг к другу. Выполнять это без специального устройства сложно. Поэтому если хотите достичь высокого качества исполнения, рекомендуется купить кондуктор для шкантов.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
