Назначение инвентарных строительных лесов и их разновидности

Строительные леса стандартизированы, собираются из унифицированных деталей и часто имеют модульную конструкцию. Все элементы строительных лесов – опорные стойки, диагональные связи, ригели, лестницы и ограждения производятся в соответствии с установленными стандартами и имеют типовые размеры. Такая унификация позволяет легко собирать оборудование, упрощает ремонтные работы, а также облегчает проведение расчетов по подбору лесов для выполнения конкретных производственных задач.

Все виды строительных лесов производятся в соответствии с требованиями ГОСТ 27321-2018, их конструкция, монтажные и эксплуатационные схемы отвечают отраслевым требованиям безопасности СНиП 12-04-2002. Выбор лесов производится в соответствии с целями и задачами, которые они должны решать, а также размерами, обеспечивающими производительность и безопасность строительства.

Размеры рамных лесов

Рамные леса из прочных облегченных труб, которые чаще других используются в строительстве, имеют комплектные детали с фиксированными размерами. Благодаря стандартизации сборных элементов, в процессе монтажа конструкции, секции лесов всегда имеют следующие размеры:

• Длина/шаг – 2.0, 2.5 или 3.0 метров;
• Ширина – 1 м;
• Высота – 2 м.

В зависимости от рабочей высоты, на которой могут выполняться строительные работы, рамные леса производятся из полых труб с разным диаметром и толщиной стенки. Так ЛРСП-30, позволяющие работать на высоте не более 30 м, собирают из трубчатых элементов 42мм и толщиной 1.5 мм. Рамы ЛРСП-100 собирают из труб диаметром 48 мм с толщиной стенки 3 мм. Модульная структура из облегченных труб и стандартные размеры позволяют легко собирать рамные леса на строительной площадке, переставлять их в процессе производства, а также при необходимости менять количество секций.

Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

• Стойки.
• Связи.
• Ригели.
• Анкерные соединения.
• «Башмаки».
• Ограждения.
• Настилы.
• Лестницы.
• Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

Особенности штыревых лесов

В отличие от рамных, штыревые леса не имеют модульной структуры, так как оборудование используется на фасадах со сложной геометрией. Сборка осуществляется с помощью наваренных на трубчатые элементы штырей и не требует дополнительного крепежа. Строительные леса штыревого вида производятся по типовым чертежам, а их размеры зависят от допустимой рабочей высоты:

• ЛШ-50, позволяющие работать на высоте до 50 м, производятся из стальных труб диаметром 48 и толщиной стенки 3 мм. Высота секции составляет 2 м, длина находится в пределах о 1.5 до 3.0 м, ширина прохода может составлять 1.0, 1.5, 2.0 м.
• Э-507 — леса обеспечивают работу на высоте до 60 м, производятся из трубы диаметром 57 и стенкой 3.5 мм. Ширина прохода у такой конструкции составляет 1.6 м.

Леса штыревого типа зарекомендовали себя как одни из наиболее надежных, обладающих большим рабочим ресурсом и позволяющих выполнять все виды строительных работ, в том числе и кладку на максимальной высоте.

Какие бывают виды строительных лесов

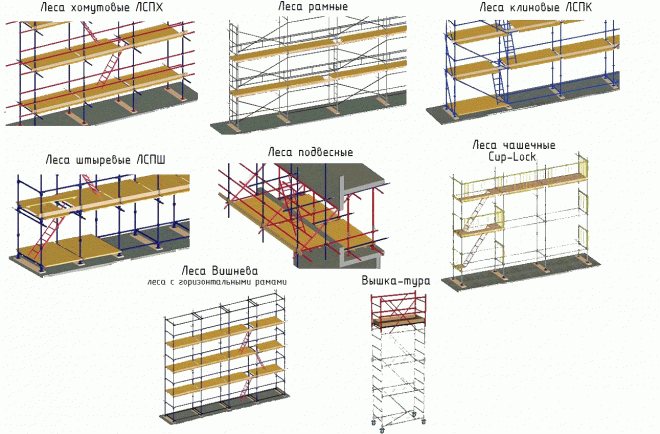

Существуют разные виды строительных лесов. Среди наиболее распространенных вариантов конструкции можно выделить:

• Хомутовые. Сборка деталей производится на специальные хомуты.
• Клиновые. Монтаж производится при помощи фланцевого узла, в котором расклиниваются горизонтальные элементы.
• Рамные. Конструкция представляет собой набор заранее собранных рам, закрепляемых на месте болтовыми соединениями.
• Штыревые. На вертикальных стойках приварены гнезда, в которые вставляются крепежные элементы — штыри.
• Подвесные. Монтируются с опорой на кронштейны, укрепленные на стене здания.
• Струнные. Разновидность подвесных, имеющих опору в верхней части конструкции.

Кроме того, существуют деревянные строительные высотные приспособления, имеющие ограничения по несущей возможности, использующиеся на невысоких объектах.

Видео по теме: Видеоинструкция по монтажу строительных лесов

Публикации по теме

Размеры хомутовых и клиновых лесов

Клиновые и хомутовые леса используются для проведения работ на фасадах с различной поверхностью, а возможность их комбинации позволяет выполнять строительство на объектах любой сложности. Строительные леса с клиновым замком имеют два типовых размера, определяющих рабочую высоту:

• ЛСК -60 (максимальная высота 60 м) производятся из труб диаметром 48 и толщиной стенок 2мм;
• ЛСК -100 имеют трубчатые элементы диаметром 48 и толщиной стенки 3 мм.

Леса клинового типа образуют секции высотой 2м, шириной прохода от 1.0 до 3.0 м. Длина секции составляет 2.0 или 3.0 м.

Хомутовые леса имеют самый высокий показатель прочности и надежности, их используют не только в строительстве, но и при сооружении зрительских трибун. Размеры оборудования также определяются рабочей высотой:

• ЛХ-30 собирают из вертикальных труб диаметром 42 и толщиной стенки 3 мм. Ригеля и диагональные связи производят из труб того же размера и толщиной 2 мм. Конструкция образует секции высотой 2, длиной 3 и шириной 1 метр;
• ЛХ-60 производят из труб с аналогичным размером, высота и ширина секции неизменна, длина составляет 2.5 м;
• ЛХ-80 собирается из труб 57/3 мм, высота и длина секций составляет 2.0, ширина прохода – 1.5 м.

Клиновые и хомутовые леса являются профессиональным оборудованием, требуют соответствующей квалификации исполнителя при сборке и демонтаже.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
3. Вертикальные стойки закрепляют боковыми распорками.
4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Конструкция

• стойки;
• распорки диагональные и горизонтальные (они придают пространственную прочность конструкции);
• перемычки для настила;
• настил из досок, на котором и будет стоять человек;
• упоры (для создания устойчивости лесов и предотвращения их падения в сторону от стены);
• ограждающий элемент (чтобы человек, стоя на настиле, не упал вниз);
• лестница (стремянка) для подъема на нужный уровень лесов.

«За» и «против»

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Самодельные металлические леса можно будет не просто разобрать, но и сдавать в дальнейшем в аренду.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

Из дерева и досок

•

• ширина настила для работы – 1 метр;
• высота всей конструкции – не более 6 метров.

Приступаем к работе:

1. Заранее заготовьте необходимые материалы:
   доски толщиной не менее 50 мм и шириной 100 мм (или кругляк, или брус 10х10 см) – для стоек и упоров;
2. доски для распорок и ограждения толщиной 30 мм;
3. доски для перемычек и настила толщиной 50 мм;
4. гвозди (саморезы в этом случае менее надежны).
5. Скрепите, соблюдая рекомендуемые расстояния, четыре стойки с помощью диагональных распорок (по всем четырем сторонам).
6. На нужной высоте закрепите доски перемычек.
7. Закрепите на перемычках доски настила.
8. Прибейте доску для ограждения зоны работы.
9. Установите упоры.
10. Приставьте и закрепите лестницу.
