Самый прочный металлический сплав в мире
Платина + золото — самый твердый в мире сплав металлов
И сразу к сути научного достижения — ученые из Сандийской национальной лаборатории США разработали новый металлический сплав и назвали его самым прочным сплавом, когда-либо созданным учеными в лабораториях по всему миру. Недавно разработанный материал, изготовленный из комбинации платины и золота, по оценкам, в 100 раз прочнее высокопрочной стали, что делает его первым металлическим сплавом в том же классе, что и алмазные поверхности.
Как производят металлы?
Металлы добываются из руд. Для определения их вкладов используются различные сложные методы и системы расчетов. Производство металлов осуществляется в несколько этапов:
- Разработка рудного месторождения. Он может быть открытым или закрытым. Иногда методы добычи комбинируются. Метод открытого разреза менее опасен.
- Очистка руды. Этот процесс осуществляется для извлечения полезных компонентов (рудного концентрата), которые будут использоваться в дальнейшем производстве.
- Добыча металла. Осуществляется с использованием электролитических или химических методов восстановления.
- Выплавка металлов. Это достигается в технологических печах, где сырье нагревается до повышенной температуры. Кроме того, используется восстановитель.
Разработка рудного месторождения (Фото: Instagram / polyus_official)
Полная проверка прочности
Полную проверку прочности балки производят в следующей последовательности:
- По максимальным нормальным напряжениям для сечения, в котором возникает наибольший по абсолютному значению изгибающий момент M.
- По максимальным касательным напряжениям для сечения, в котором возникает наибольшая по абсолютному значению поперечная сила Q.
- По главным напряжениям для сечения, в котором изгибающий момент и поперечная сила одновременно достигают значительных величин (или когда Mmax и Qmax действуют в одном и том же сечении балки).
При анализе плоского напряженного состояния главные напряжения при изгибе, примут вид: так как нормальные напряжения в поперечном направлении к оси балки принимаются равными нулю. Проверка прочности осуществляется с помощью соответствующих гипотез прочности, например, гипотезы наибольших касательных напряжений:
Деформации при изгибе > Угловые и линейные перемещения в балках > Примеры решения задач > Лекции по сопромату >
Характеристика металлов
Металлы — это группа из более чем 90 простых веществ из периодической таблицы Менделеева. Они редко встречаются в природе в чистом виде, поэтому чаще всего их добывают из руд. Это название, данное типу минерала, который представляет собой комбинацию нескольких химических компонентов, таких как минералы и те же металлы. Металлы характеризуются несколькими свойствами, которые используются для их классификации по группам:
- Твердость — сопротивление проникновению в материал другого, более твердого тела;
- твердость — сопротивление разрушению при воздействии внешней нагрузки;
- упругость — изменение формы материала под действием внешних сил и его восстановление после прекращения действия этих сил;
- пластичность — изменение формы материала под влиянием внешнего воздействия и ее восстановление после устранения этого воздействия
- Стойкость к истиранию — сохранение внешнего вида и физических свойств материала после сильного трения
- Вязкость — способность материала растягиваться под воздействием внешних сил;
- Усталость — способность материала выдерживать повторяющиеся нагрузки;
- Термостойкость — устойчивость к окислительным процессам при нагревании до высоких температур.
Недавно ученые создали улучшенный алюминиевый сплав 6063, который уничтожает бактерии. Считается, что его можно использовать для изготовления дверных ручек в больницах и других общественных местах.
Расчет напряжений

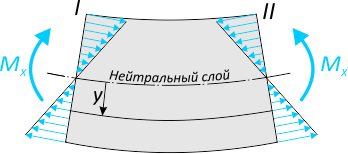

Возникающий в поперечных сечениях при чистом прямом изгибе изгибающий момент Mx представляет собой равнодействующий момент внутренних нормальных сил, распределенных по сечению и вызывающих нормальные напряжения в точках сечения.
Закон распределения нормальных напряжений по высоте сечения выражается формулой: где: M — изгибающий момент, действующий в рассматриваемом сечении относительно его нейтральной линии X; Ix — осевой момент инерции поперечного сечения балки относительно нейтральной оси; y – расстояние от нейтральной оси до точки, в которой определяется напряжение.
Нейтральная ось при изгибе проходит через центр тяжести поперечного сечения.
По вышеуказанной формуле, нормальные напряжения по высоте сечения изменяются по линейному закону.
Наибольшие значения имеют напряжения у верхнего и нижнего краев сечения.

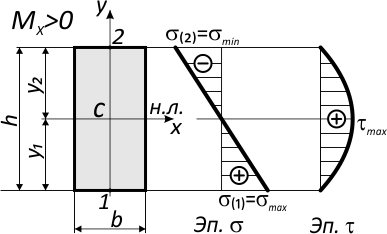

Например, для симметричного относительно нейтральной оси сечения, где y1=y2=h/2:

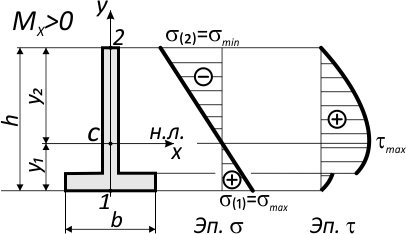

Напряжения в крайних точках по вертикали (точки 1 и 2) равны по величине, но противоположны по знаку. Для несимметричного сечения
напряжения определяются отдельно для нижней точки 1 и верхней точки 2: где: WX — осевой момент сопротивления симметричного сечения; WX(1) и WX(2) — осевые моменты сопротивления несимметричного сечения для нижних и верхних слоев балки.
Знаки нормальных напряжений при их расчете, рекомендуется определять по физическому смыслу в зависимости от того, растянуты или сжаты рассматриваемые слои балки.
Таблица предела прочности металлов
Металл | Назначение | Прочность, МПа |
Вести | Pb | 18 |
Олово | Sn | 20 |
Кадмий | Cd | 62 |
Алюминий | Аль | 80 |
Бериллий | Будьте | 140 |
Магний | Mg | 170 |
Медь | Cu | 220 |
Кобальт | Co | 240 |
Железо | Fe | 250 |
Ниобий | Nb | 340 |
Никель | Ni | 400 |
Титан | Ti | 600 |
Молибден | Mo | 700 |
Цирконий | Zr | 950 |
Вольфрам | W | 1200 |
Рейтинг самых крепких элементов в мире
Существует большое количество известных металлов и сплавов. Среди самых сильных — 10 элементов.

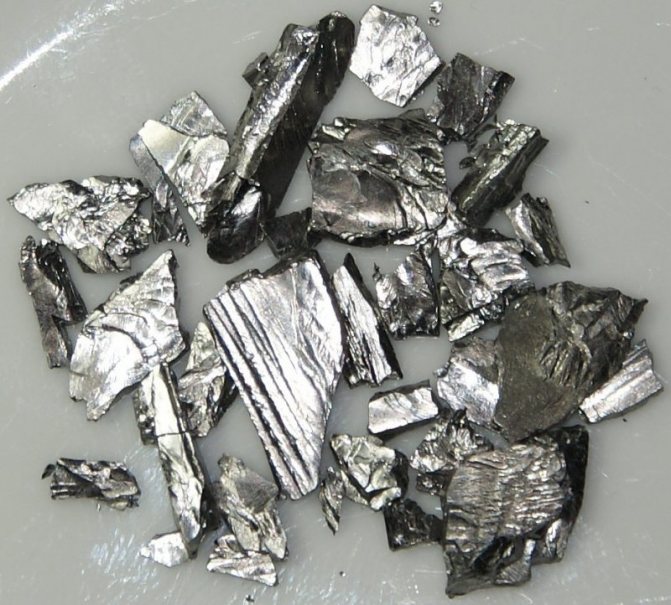

Тантал
Металл под названием тантал, который был открыт в 1802 году, занимает третье место в нашем списке. Он был открыт шведским химиком А. Г. Экебергом. Долгое время считалось, что тантал идентичен ниобию. Однако немецкому химику Генриху Розе удалось доказать, что это два разных элемента. Ученый Вернер Болтон из Германии смог выделить чистый тантал в 1922 году. Это очень редкий металл. Крупнейшие месторождения танталовой руды были обнаружены в Западной Австралии.
Благодаря своим уникальным свойствам тантал является очень востребованным металлом. Он находит разнообразное применение:
- В медицине тантал используется в производстве проволоки и других компонентов, которые могут связывать ткани и даже выступать в качестве заменителя кости;
- Сплавы, содержащие тантал, устойчивы к агрессивным средам и поэтому используются в аэрокосмической и электронной промышленности;
- Тантал также используется для получения энергии в ядерных реакторах;
- Он также широко используется в химической промышленности.

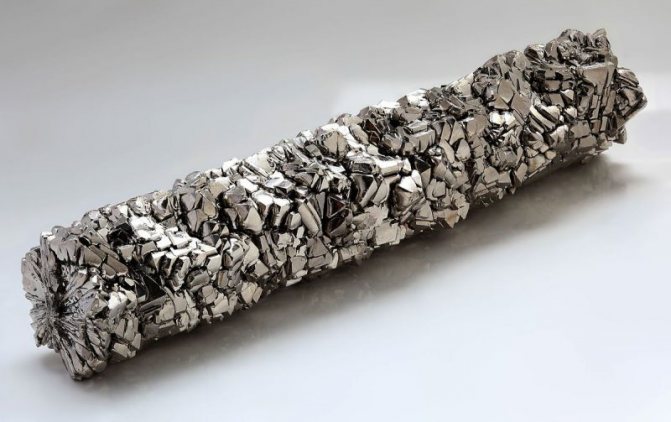

Титан
Последнее место в десятке самых твердых металлов занимает титан. Первая чистая форма этого элемента была получена химиком Й. Й. Берцелиусом из Швеции в 1825 году. Титан — это легкий, серебристо-белый титановый металл, очень твердый и устойчивый к коррозии и механическим нагрузкам. Титановые сплавы используются во многих отраслях машиностроения, медицины и химической промышленности.

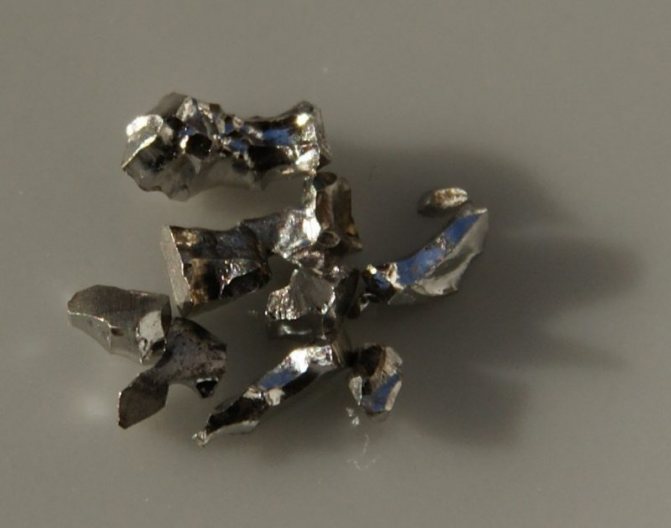

Иридий
Иридий находится в верхней части списка самых твердых металлов. Он был открыт в начале XIX века английским химиком Смитсоном Теннантом. Иридий обладает следующими физическими свойствами:
- Имеет серебристо-белый цвет;
- Температура его плавления составляет 2466 oC;
- Температура его кипения составляет 4 428 °C;
- Его удельное сопротивление составляет 5,3-10-8 Ом-м.
Поскольку иридий — самый твердый металл на планете, с ним трудно работать. Тем не менее, он по-прежнему используется в различных промышленных приложениях. Например, из него делают маленькие шарики, которые используются в ручках. Иридий также используется в производстве компонентов для космических ракет и некоторых деталей для автомобилей.
В природе встречается очень мало иридия. Находки этого металла являются своего рода доказательством того, что метеориты упали там, где он был найден. Эти космические тела содержат значительное количество этого металла. Ученые считают, что наша планета также богата иридием, но его месторождения находятся ближе к ядру Земли.

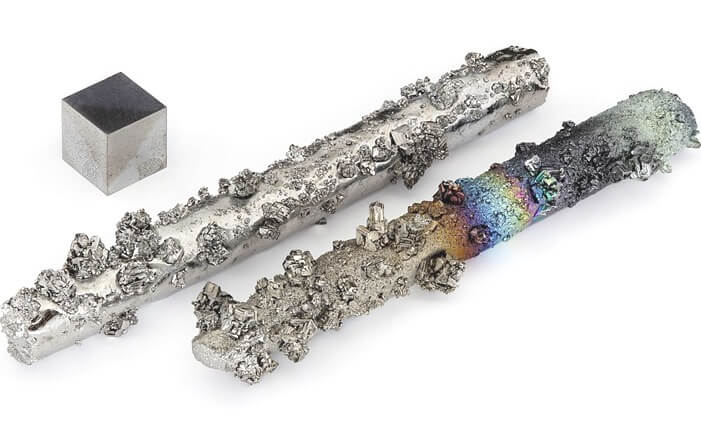

Вольфрам
Самый твердый металл, встречающийся в природе. Этот редкий химический элемент также является самым тугоплавким из металлов (3422 °C).
Впервые он был обнаружен в виде кислоты (триоксида вольфрама) в 1781 году шведским химиком Карлом Шееле. Дальнейшие исследования привели двух испанских ученых, Хуана Хосе и Фаусто д’Эльхухара, к открытию кислоты из минерала тунграмита, из которого затем с помощью древесного угля был выделен вольфрам.
Помимо широкого использования в лампах накаливания, способность вольфрама работать в экстремальных тепловых условиях делает его одним из самых привлекательных элементов для оружейной промышленности. Во время Второй мировой войны металл сыграл важную роль в налаживании экономических и политических отношений между европейскими странами.
Вольфрам также используется для получения твердых сплавов и в аэрокосмической промышленности для производства ракетных сопел.

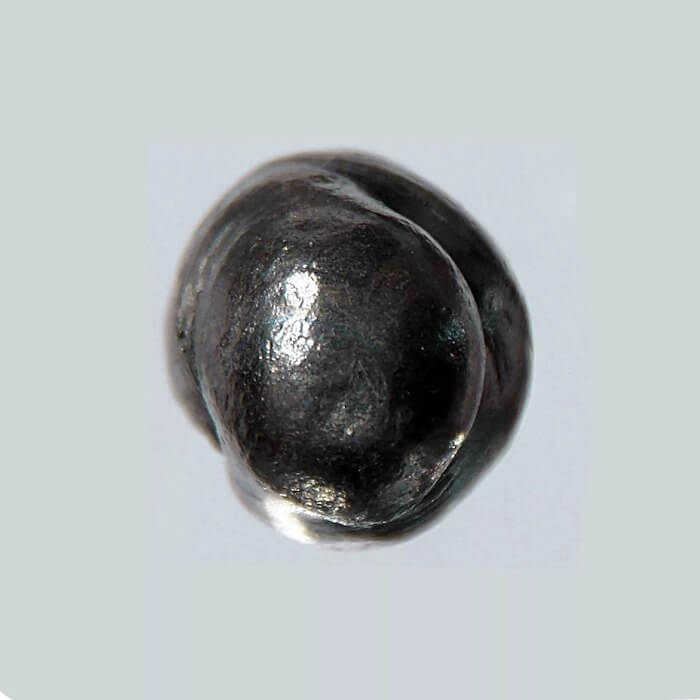

Бериллий
Теперь эту металлическую красоту лучше не защищать. Потому что бериллий очень токсичен, а также канцерогенен и вызывает аллергию. Если вы вдыхаете воздух, содержащий бериллиевую пыль или пары бериллия, у вас может развиться бериллиоз — заболевание, поражающее легкие.
Однако бериллий не только вреден, но и полезен. Например, добавьте в сталь всего 0,5% бериллия, и вы получите пружины, которые будут упругими, даже если довести их до красного каления. Они могут выдерживать миллиарды циклов нагрузки.
Бериллий используется в аэрокосмической промышленности для создания теплозащитных экранов и систем наведения, для создания огнеупорных материалов. Даже вакуумная трубка Большого адронного коллайдера сделана из бериллия.

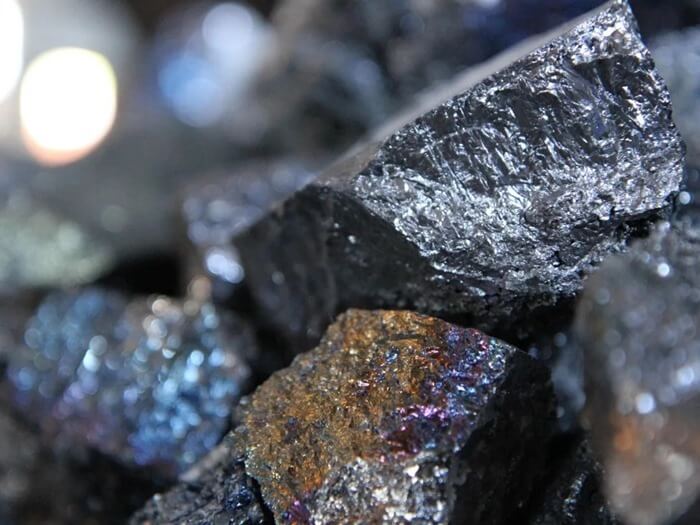

Уран
Это радиоактивное вещество естественного происхождения очень широко распространено в земной коре, но концентрируется в определенных твердых горных породах.
Один из самых твердых металлов в мире, он имеет два важных коммерческих применения — ядерное оружие и ядерные реакторы. Поэтому конечными продуктами урановой промышленности являются бомбы и радиоактивные отходы.

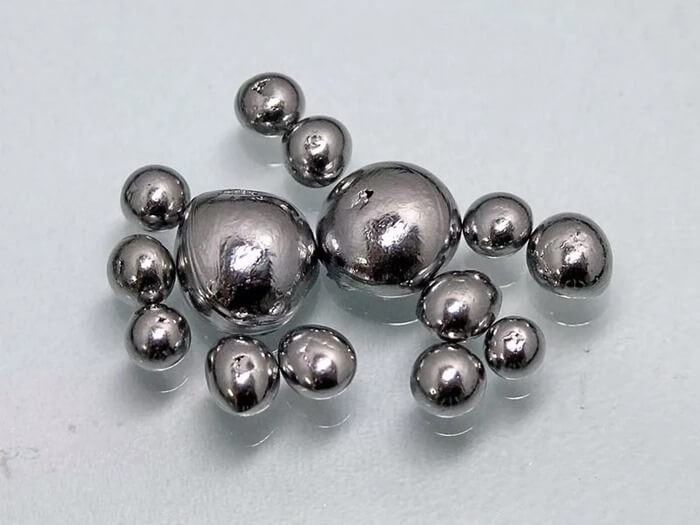

Рений
Рений — очень редкий и дорогой металл, который, хотя и встречается в природе в чистом виде, обычно добавляется в молибденит.
Если бы костюм Железного человека был сделан из рения, он мог бы выдерживать температуру 2000°C без потери прочности. Что будет с Железным человеком внутри костюма после такого «огненного шоу» — умалчивается.
Металл используется в нефтехимической и химической промышленности. Этот металл используется в нефтехимической промышленности, электронике и электротехнике, а также в авиационных и ракетных двигателях.
Осмий

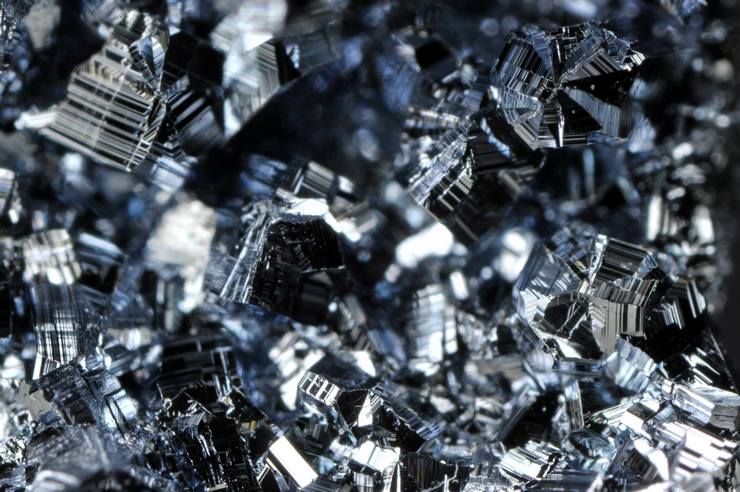

Серебристый, голубоватый металл светлого цвета. Он относится к платиновой группе и считается одним из самых плотных элементов. Он характеризуется твердостью. Os — хрупкий металл, но он устойчив к механическим воздействиям и кислотоустойчив.
Ученые зафиксировали присутствие осмия в металлических метеоритах. Образуя идеальный состав с другими элементами, он широко применяется в медицине, электронике, химии и нефтехимии, ракетостроении, широко используется в производстве ручек.

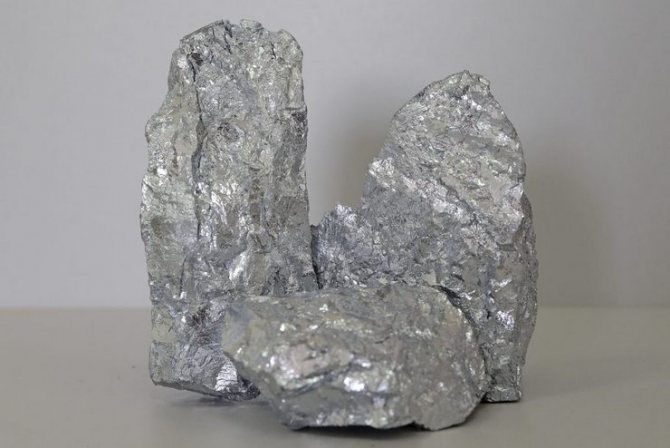

Хром
Хром — это металл сине-белого цвета. Он обладает высокой прочностью и твердостью, а также сильными магнитными свойствами. Он не становится хрупким и устойчив к воздействию кислот и щелочей.
Он используется в производстве различных сплавов, которые применяются в медицинском оборудовании. Cr также используется в синтезе искусственных рубинов, а соли четырехвалентного хрома применяются для консервации древесины и дубления кожи.

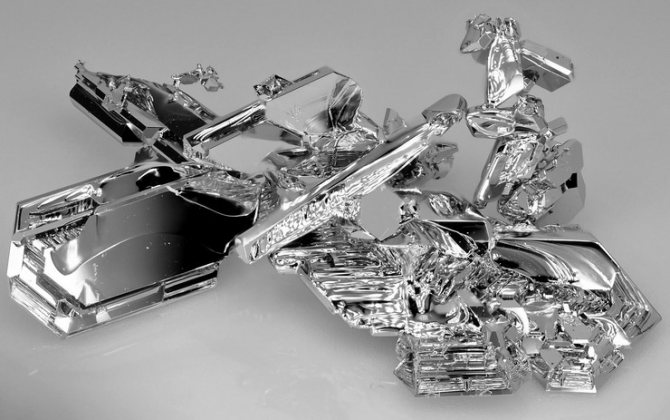

Рутений
Название второго по силе металла на древнем языке рутений означает Россия. Этот металл имеет серебристый цвет, относится к группе платины и содержится в мышечных тканях всех живых существ на земле.
Это высокопрочный, твердый, тугоплавкий металл, устойчивый к воздействию химических веществ и способный образовывать сложные соединения. Рутений используется в аэрокосмической, медицинской и электронной промышленности, а также в качестве добавки для придания золоту черного цвета.
Графен

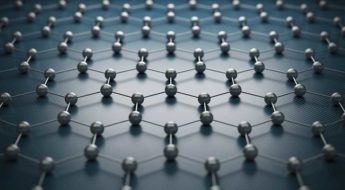

Молекулярная решетка графена. Первый пункт в нашем списке — материал, который широко используется в аэрокосмической и автомобильной промышленности. Когда безопасность стоит на первом месте, а запуск ракет в космос кажется очень опасным, использование графена просто необходимо. Он в 200 раз прочнее стали. Графен состоит из одного слоя атомов углерода, расположенных в виде треугольной решетки.
Железо и сталь
Как чистое вещество, железо не такое твердое по сравнению с другими участниками рейтинга. Однако из-за минимальных затрат на его добычу он часто используется в сочетании с другими элементами для производства стали.
Сталь — это очень твердый сплав, изготовленный из железа и других элементов, таких как углерод. Это наиболее часто используемый материал в строительстве, машиностроении и других отраслях промышленности. И даже если вы не имеете к ним никакого отношения, вы все равно используете сталь каждый раз, когда режете еду ножом (если, конечно, он не керамический).

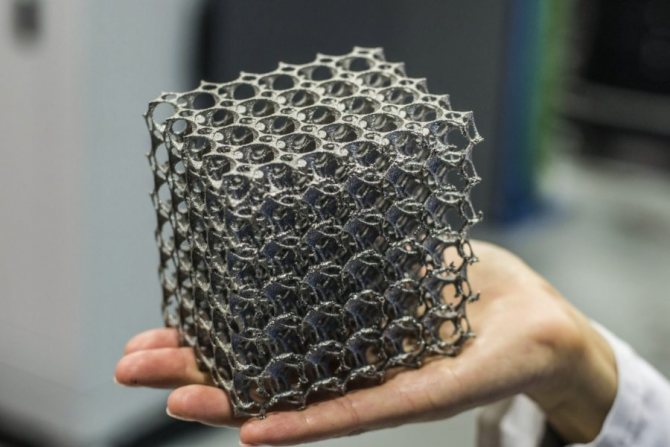

Искусственный металл
В 2015 году калифорнийские ученые создали микролаты. В настоящее время это самый легкий металл на Земле, состоящий на 99,99% из воздуха. Однако благодаря особой конструкции элемент обладает высокой прочностью. Он представляет собой переплетение трубок, каждая из которых имеет размер 0,001 человеческого волоса. Удивительные свойства микроволокна только начинают в полной мере использоваться в промышленности.
Углеродное волокно

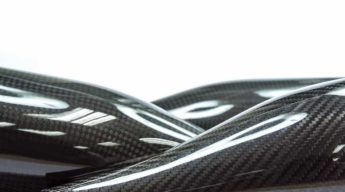

Черный композит из углеродного волокна. Характеристики углеродного волокна, которые делают его отличным выбором для военных машин, ракет и деталей спортивных автомобилей, — это высокая жесткость и очень низкий вес. Углеродное волокно также может выдерживать очень высокие температуры и обладает высокой устойчивостью к воздействию различных абразивных химических веществ. По сути, углеродное волокно — это сверхплотные, выровненные атомы углерода, диаметр которых составляет от 5 до 10 микрометров.
Рейтинг самых легких металлов на земле
В этой главе мы сосредоточимся на самых легких в мире металлах: какими свойствами они обладают, для чего их используют и чем они интересны.
Литий
Литий входит в первую группу периодической таблицы элементов. Он имеет наименьшую атомную массу среди всех металлов — всего 3, после водорода и гелия. Простое вещество, литий, при нормальных условиях имеет серебристо-белый цвет.
Это самый легкий щелочной металл, его плотность составляет 0,534 г/см³. Благодаря этому он плавает не только в воде, но и в парафине. Для его хранения обычно используют парафин, бензин, минеральные масла или нефтяной эфир. Литий очень мягкий и податливый и легко режется ножом. Чтобы расплавить этот металл, его необходимо нагреть до 180,54 °C. Он будет кипеть только при температуре 1340 °C.
В природе существует только два стабильных изотопа этого металла: литий-6 и литий-7. Кроме них существует 7 искусственных изотопов и 2 ядерных изомера. Литий является промежуточным продуктом в реакции превращения водорода в гелий, тем самым участвуя в образовании звездной энергии.
Какой металл является самым легким на земле
Литий известен как самый легкий металл и широко используется в сплавах.
Литий используется в:
- в производстве химических анодов для источников энергии;
- в оптических работах и экспериментах;
- Высокопроизводительные лазеры.
Например, гидроксид лития используется для получения электролита в щелочных батареях. Силикат и алюминат лития также используются в производстве керамики — в качестве основы. Эта керамика затвердевает уже при комнатной температуре.
Это свойство лития используется
- в металлургии;
- в военном деле (в разработке передовых технологий);
- в производстве термоядерной энергии.
Литий также широко используется в промышленности, так как некоторые соединения этого металла помогают отбеливать ткани.
Интересно, что использование лития распространилось на медицину и фармацевтику. В психиатрии соединения лития используются для стабилизации эмоционального состояния пациентов.
Магний (Mg)
Магний — ковкий металл с атомной массой 24,307 °u и плотностью 1,7 г/см^3, который занимает 12 место в таблице Менделеева. Впервые он был получен в чистом виде в 1808 году. Он податлив и легко поддается прессованию и резке.
Он обладает высокой температурой плавления (650 °C) и коррозионной стойкостью. При создании сплавов на основе магния значительно улучшаются механические свойства металла, что существенно расширяет спектр применения данного вида материала.
Один из самых распространенных элементов на Земле, он встречается как в земной коре, так и в морской воде, обычно в составе солей и минералов. Природные месторождения самородного магния встречаются крайне редко, лишь несколько месторождений найдено в России, Восточной Сибири и Таджикистане. Считается, что в 2020 г. США станут крупнейшим производителем магния в мире.
Его основное применение — производство различных сплавов, как легких, так и сверхлегких, которые могут использоваться в самолетах и автомобилях. Благодаря своим огнеопасным свойствам он также используется в пиротехнике и в производстве зажигательных и осветительных снарядов для оборонной промышленности.
Раньше фотосъемка была бы невозможна без магниевого порошка с окислителями — хотя магниевые вспышки используются гораздо реже, чем раньше, они по-прежнему пользуются большим спросом. Магний также важен для правильного функционирования организма и обменных процессов, поэтому препараты на основе магния используются в медицине, в кардиологии, неврологии и при гастроэнтерологических заболеваниях.

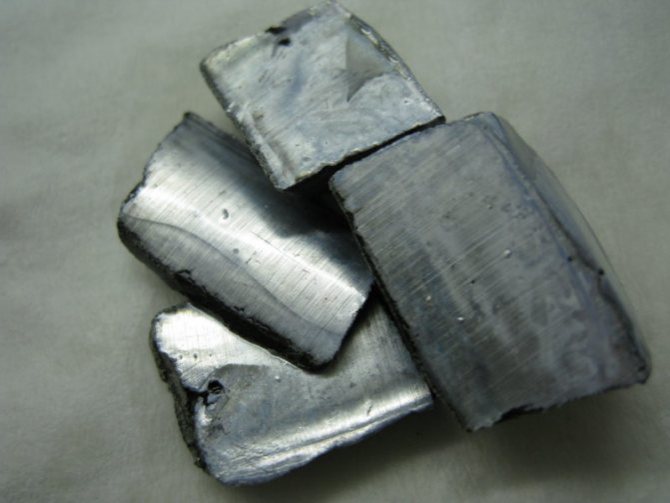

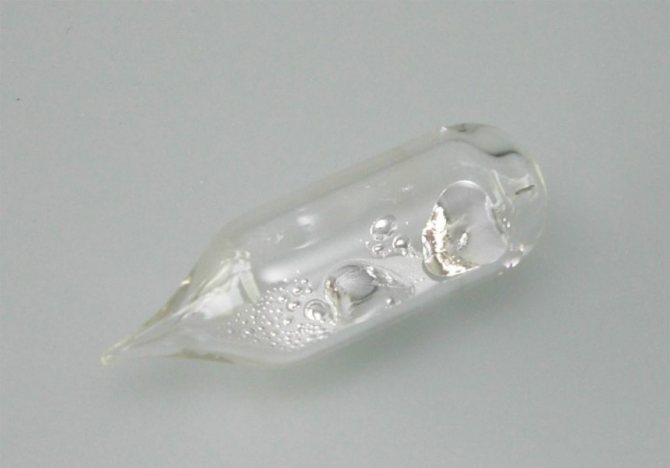

Калий
Калий является вторым по распространенности элементом в периодической таблице Менделеева и занимает 19-е место по молекулярному весу. Как и литий, он не встречается в кусковой форме из-за своей повышенной активности, поэтому калий добывают из минералов.
Он очень мягкий, серебристого цвета и при горении дает фиолетовое пламя. Калий взаимодействует с кислородом, кислотами и водой. Взрывы — не редкость, поэтому работа с этим опасным металлом требует особой осторожности и использования средств защиты. Если частицы калия попадут на кожу, они вызовут тяжелые химические ожоги. Его следует хранить в герметичных контейнерах с добавлением веществ, препятствующих проникновению кислорода. Это может быть силикон или минеральное масло.
Используется калий, полученный из горных пород в чистом виде:
- Для производства электродов;
- В лампах, фотоэлектрических элементах.
В виде сплавов используется калий:
- В синтезе пероксида;
- В работе по определению возраста горных пород;
- В качестве индикатора в биологии и медицине;
- В качестве теплоносителя в реакторах.
Калий наиболее востребован в медицине для производства различных видов сплавов. На основе этого металла синтезируется значительная часть лекарств. Кроме того, он является основой витаминных комплексов, целью которых является поддержка сердечно-сосудистой системы и кислотно-щелочного баланса в организме.

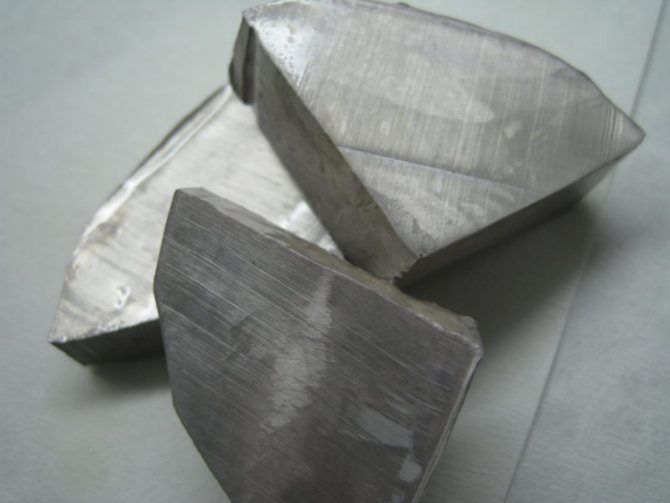

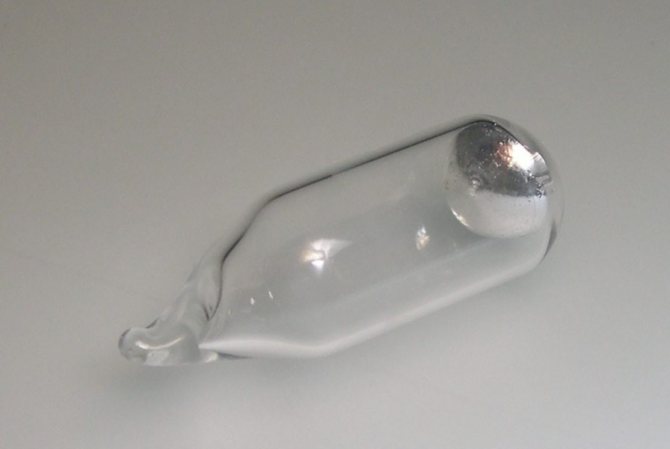

Натрий
Натрий — это неорганическое соединение, которое также является щелочью и не встречается в природе в чистом виде. Он встречается в таких минералах, как бура, тенардит, галит и других. Натрий получают в лаборатории путем плавления поваренной соли. В этом промышленном процессе также синтезируется хлор.
Подобно литию и калию, этот металл бурно реагирует с кислородом, кислотами, углекислым газом и спиртами. Он может самопроизвольно воспламеняться при смешивании с фтором или хлором. При добавлении воды происходит небольшой взрыв и образуется каустическая сода.

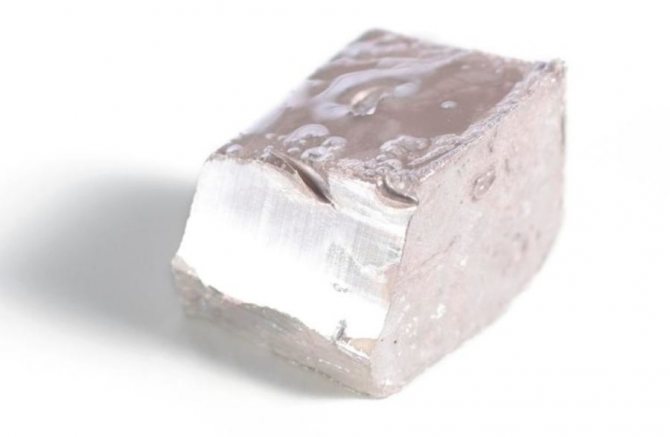

Внешне он очень похож на калий. Его цвет серебристый, хотя на открытом воздухе он быстро темнеет. Полезными характеристиками для промышленности являются его отличная проводимость электричества и тепла.
Натрий имеет наибольшую разницу температур между точками кипения и плавления. Таким образом, первый процесс происходит при температуре +883 °C, а второй — при +98 °C. Именно по этой причине натрий используется в ядерных реакторах, поскольку он может выдерживать критические температуры.
В человеческом организме Na необходим для нормального обмена веществ. Недостаток этого полезного элемента приводит к невралгии и проблемам с желудочно-кишечным трактом. Однако слишком большое его количество может привести к повышению кровяного давления и отекам.
Алюминий

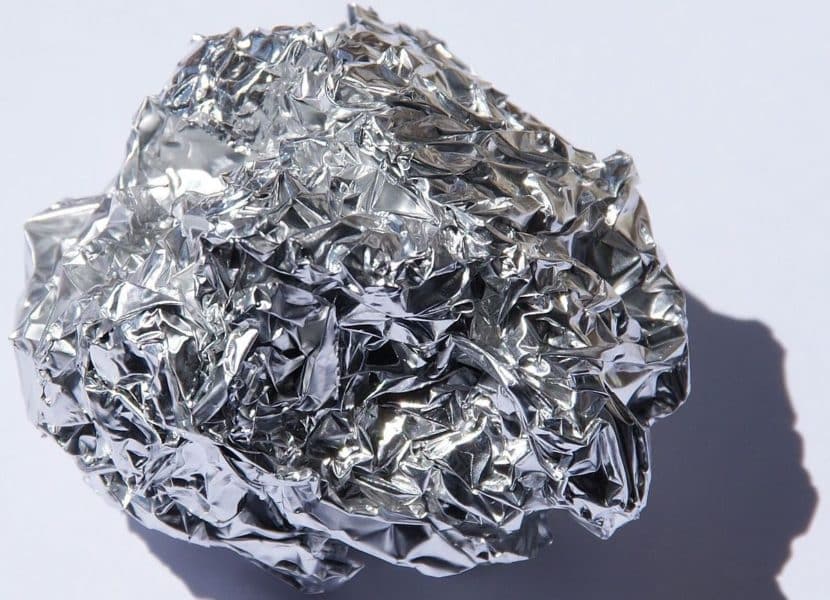

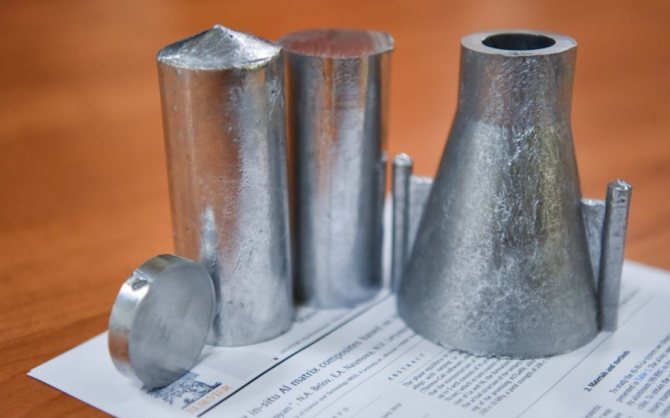

Самым твердым металлом среди легких и цветных металлов является алюминий. Этот элемент отождествляется с золотой серединой, когда нужен материал не только невесомый, но и устойчивый к любым воздействиям.
Детская погремушка стала первым изделием, изготовленным из алюминия.
Это один из немногих химических элементов, который непосредственно участвует в производстве всего, что составляет основу современного домашнего хозяйства. Самый популярный в мире металл завоевал титул самого полезного в 20 веке. Однако в 21 веке мало что изменилось. Алюминиевые сплавы (более твердые, чем чистый металл) используются в строительстве, производстве столовых приборов, инструментов, мебели и многого другого.
Медь, свойства, соединения, сплавы, производство, применение
Медь
Медь (лат. Cuprum) — химический элемент I группы периодической системы Менделеева (атомный номер 29, атомная масса 63,546). В соединения медь обычно проявляет степени окисления +1 и +2, известны также немногочисленные соединения трехвалентной меди. Важнейшие соединения меди: оксиды Cu2O, CuO, Cu2O3; гидроксид Cu(OH)2, нитрат Cu(NO3)2.3H2O, сульфид CuS, сульфат(медный купорос) CuSO4.5H2O, карбонат CuCO3Cu(OH)2, хлорид CuCl2.2H2O.
Медь — один из семи металлов, известных с глубокой древности. Переходный период от каменного к бронзовому веку (4 — 3-е тысячелетие до н.э.) назывался медным веком или халколитом (от греческого chalkos — медь и lithos — камень) или энеолитом (от латинского aeneus — медный и греческого lithos — камень). В этот период появляются медные орудия. Известно, что при возведении пирамиды Хеопса использовались медные инструменты.
Чистая медь — ковкий и мягкий металл красноватого, в изломе розового цвета, местами с бурой и пестрой побежалостью, тяжелый (плотность 8,93 г/см3), отличный проводник тепла и электричества, уступая в этом отношении только серебру (температура плавления 1083 °C). Медь легко вытягивается в проволоку и прокатывается в тонкие листы, но сравнительно мало активна. В сухом вохдухе и кислороде при нормальных условиях медь не окисляется. Но она достаточно легко вступает в реакции: уже при комнатной температуре с галогенами, например с влажным хлором образует хлорид CuCl2, при нагревании с серой образует сульфид Cu2S, с селеном. Но с водородом, углеродом и азотом медь не взаимодействует даже при высоких температурах. Кислоты, не обладающие окислительными свойствами, на медь не действуют, например, соляная и разбавленная серная кислоты. Но в присутствии кислорода воздуха медь растворяется в этих кислотах с образованием соотвествующих солей: 2Cu + 4HCl + O2 = 2CuCl2 + 2H2O.
В атмосфере, содержащей CO2, пары H2O и др., покрывается патиной — зеленоватой пленкой основного карбоната (Cu2(OH)2CO3)), ядовитого вещества.
Медь входит более чем в 170 минералов, из которых для промышленности важны лишь 17, в том числе: борнит (пестрая медная руда — Cu5FeS4), халькопирит (медный колчедан — CuFeS2), халькозин (медный блеск — Cu2S), ковеллин (CuS), малахит (Cu2(OH)2CO3). Встречается также самородная медь.
Плотность меди, удельный вес меди и другие характеристики меди
Плотность — 8,93*103кг/м3; Удельный вес — 8,93 г/cм3; Удельная теплоемкость при 20 °C — 0,094 кал/град; Температура плавления — 1083 °C ; Удельная теплота плавления — 42 кал/г; Температура кипения — 2600 °C ; Коэффициент линейного расширения (при температуре около 20 °C) — 16,7 *106(1/град); Коэффициент теплопроводности — 335ккал/м*час*град; Удельное сопротивление при 20 °C — 0,0167 Ом*мм2/м;
Модули упругости меди и коэффициент Пуассона
Наименование материала | Модуль Юнга, кГ/мм2 | Модуль сдвига, кГ/мм2 | Коэффициент Пуассона |
Медь, литье | 8400 | — | — |
Медь прокатанная | 11000 | 4000 | 0,31-0,34 |
Медь холоднотянутая | 13000 | 4900 | — |
СОЕДИНЕНИЯ МЕДИ
Оксид меди (I) Cu2O3 и закись меди (I) Cu2O, как и другие соединения меди (I) менее устойчивы, чем соединения меди (II). Оксид меди (I), или закись меди Cu2O в природе встречается в виде минерала куприта. Кроме того, она может быть получена в виде осадка красного оксида меди (I) в результате нагревания раствора соли меди (II) и щелочи в присутствии сильного восстановителя.
Оксид меди (II), или окись меди, CuO — черное вещество, встречающееся в природе (например в виде минерала тенерита). Его получают прокаливанием гидроксокарбоната меди (II) (CuOH)2CO3 или нитрата меди (II) Cu(NO2)2. Оксид меди (II) хороший окислитель. Гидроксид меди (II) Cu(OH)2 осаждается из растворов солей меди (II) при действии щелочей в виде голубой студенистой массы. Уже при слабом нагревании даже под водой он разлагается, превращаясь в черный оксид меди (II). Гидроксид меди (II) — очень слабое основание. Поэтому растворы солей меди (II) в большинстве случаев имеют кислую реакцию, а со слабыми кислотами медь образует основные соли.
Сульфат меди (II) CuSO4 в безводном состоянии представляет собой белый порошок, который при поглощении воды синеет. Поэтому он применяется для обнаружения следов влаги в органических жидкостях. Водный раствор сульфата меди имеет характерный сине-голубой цвет. Эта окраска свойственна гидратированным ионам [Cu(H2O)4]2+, поэтому такую же окраску имеют все разбавленные растворы солей меди (II), если только они не содердат каких-либо окрашенных анионов. Из водных растворов сульфат меди кристаллизуется с пятью молекулами воды, образуя прозрачные синие кристаллы медного купороса. Медный купорос применяется для электролитического покрытия металлов медью, для приготовления минеральных красок, а также в качестве исходного вещества при получении других соединений меди. В сельском хозяйстве разбавленный раствор медного купороса применяется для опрыскивания растений и протравливания зерна перед посевом, чтобы уничтожить споры вредных грибков.
Хлорид меди (II) CuCl2. 2H2O. Образует темно-зеленые кристаллы, легко растворимые в воде. Очень концентрированные растворы хлорида меди (II) имеют зеленый цвет, разбавленные — сине-голубой.
Нитрат меди (II) Cu(NO3)2.3H2O. Получается при растворении меди в азотной кислоте. При нагревании синие кристаллы нитрата меди сначала теряют воду, а затем легко разлагаются с выделением кислорода и бурого диоксида азота, переходя в оксид меди (II).
Гидроксокарбонат меди (II) (CuOH)2CO3. Встречается в природе в виде минерала малахита, имеющего красивый изумрудно-зеленый цвет. Искусственно приготовляется действием Na2CO3 на растворы солей меди (II). 2CuSO4 + 2Na2CO3 + H2O = (CuOH)2CO3↓ + 2Na2SO4 + CO2↑ Применяется для получения хлорида меди (II), для приготовления синих и зеленых минеральных красок, а также в пиротехнике.
Ацетат меди (II) Cu (CH3COO)2.H2O. Получается обработкой металлической меди или оксида меди (II) уксусной кислотой. Обычно представляет собой смесь основных солей различного состава и цвета (зеленого и сине-зеленого). Под названием ярь-медянка применяется для приготовления масляной краски.
Комплексные соединения меди образуются в результате соединения двухзарядных ионов меди с молекулами аммиака. Из солей меди получают разноообразные минеральные краски. Все соли меди ядовиты. Поэтому, чтобы избежать образования медных солей, медную посуду покрывают изнутри слоем олова (лудят).
ПРОИЗВОДСТВО МЕДИ
Медь добывают из оксидных и сульфидных руд. Из сульфидных руд выплавляют 80% всей добываемой меди. Как правило, медные руды содержат много пустой породы. Поэтому для получения меди используется процесс обогащения. Медь получают методом ее выплавки из сульфидных руд. Процесс состоит из ряда операций: обжига, плавки, конвертирования, огневого и электролитического рафинирования. В процессе обжига большая часть примесных сульфидов превращается в оксиды. Так, главная примесь большинства медных руд пирит FeS2 превращается в Fe2O3. Газы, образующиеся при обжиге, содержат CO2, который используется для получения серной кислоты. Получающиеся в процессе обжига оксиды железа, цинка и других примесей отделяются в виде шлака при плавке. Жидкий медный штейн (Cu2S с примесью FeS) поступает в конвертор, где через него продувают воздух. В ходе конвертирования выделяется диоксид серы и получается черновая или сырая медь. Для извлечения ценных (Au, Ag, Te и т.д.) и для удаления вредных примесей черновая медь подвергается сначала огневому, а затем электролитическому рафинированию. В ходе огневого рафинирования жидкая медь насыщается кислородом. При этом примеси железа, цинка и кобальта окисляются, переходят в шлак и удаляются. А медь разливают в формы. Получающиеся отливки служат анодами при электролитическом рафинировании. Основным компонентом раствора при электролитическом рафинировании служит сульфат меди — наиболее распространенная и дешевая соль меди. Для увеличения низкой электропроводности сульфата меди в электролит добавляют серную кислоту. А для получения компактного осадка меди в раствор вводят небольшое количество добавок. Металлические примеси, содержащиеся в неочищенной («черновой») меди, можно разделить на две группы.
1)Fe, Zn, Ni, Co. Эти металлы имеют значительно более отрицательные электродные потенциалы, чем медь. Поэтому они анодно растворяются вместе с медью, но не осаждаются на катоде, а накапливаются в электролите в виде сульфатов. Поэтому электролит необходимо периодически заменять.
2)Au, Ag, Pb, Sn. Благородные металлы (Au, Ag) не претерпевают анодного растворения, а в ходе процесса оседают у анода, образуя вместе с другими примесями анодный шлам, который периодически извлекается. Олово же и свинец растворяются вместе с медью, но в электролите образуют малорастворимые соединения, выпадающие в осадок и также удаляемые.
СПЛАВЫ МЕДИ
Сплавы, повышающие прочность и другие свойства меди, получают введением в нее добавок, таких, как цинк, олово, кремний, свинец, алюминий, марганец, никель. На сплавы идет более 30% меди.
Латуни — сплавы меди с цинком ( меди от 60 до 90% и цинка от 40 до 10%) — прочнее меди и менее подвержены окислению. При присадке к латуни кремния и свинца повышаются ее антифрикционные качества, при присадке олова, алюминия, марганца и никеля возрастает антикоррозийная стойкость. Листы, литые изделия используются в машиностроении, особенно в химическом, в оптике и приборостроении, в производстве сеток для целлюлознобумажной промышленности.
Бронзы. Раньше бронзами называли сплавы меди (80-94%) и олова (20-6%). В настоящее время производят безоловянные бронзы, именуемые по главному вслед за медью компоненту.
Алюминиевые бронзы содержат 5-11% алюминия, обладают высокими механическими свойствами в сочетании с антикоррозийной стойкостью.
Свинцовые бронзы, содержащие 25-33% свинца, используют главным образом для изготовления подшипников, работающих при высоких давлениях и больших скоростях скольжения.
Кремниевые бронзы, содержащие 4-5% кремния, применяют как дешевые заменители оловянных бронз.
Бериллиевые бронзы, содержащие 1,8-2,3% бериллия, отличаются твердостью после закалки и высокой упругостью. Их применяют для изготовления пружин и пружинящих изделий.
Кадмиевые бронзы — сплавы меди с небольшим количества кадмия (до1%) — используют для изготовления арматуры водопроводных и газовых линий и в машиностроении.
Припои — сплавы цветных металлов, применяемые при пайке для получения монолитного паяного шва. Среди твердых припоев известен медносеребряный сплав (44,5-45,5% Ag; 29-31%Cu; остальное — цинк).
ПРИМЕНЕНИЕ МЕДИ
Медь, ее соединения и сплавы находят широкое применение в различных отраслях промышленности.
В электротехнике медь используется в чистом виде: в производстве кабельных изделий, шин голого и контактного проводов, электрогенераторов, телефонного и телеграфного оборудования и радиоаппаратуры. Из меди изготавливают теплообменники, вакуум-аппараты, трубопроводы. Более 30% меди идет на сплавы.
Сплавы меди с другими металлами используют в машиностроении, в автомобильной и тракторной промышленности (радиаторы, подшипники), для изготовления химической аппаратуры.
Высокая вязкость и пластичность металла позволяют применять медь для изготовления разнообразных изделий с очень сложным узором. Проволока из красной меди в отожженном состоянии становится настолько мягкой и пластичной, что из нее без труда можно вить всевозможные шнуры и выгибать самые сложные элементы орнамента. Кроме того, проволока из меди легко спаивается сканым серебряным припоем, хорошо серебрится и золотится. Эти свойства меди делают ее незаменимым материалом при производстве филигранных изделий.
Коэффициент линейного и объемного расширения меди при нагревании приблизительно такой же , как у горячих эмалей, в связи с чем при остывании эмаль хорошо держится на медном изделии, не трескается , не отскакивает. Благодаря этому мастера для производства эмалевых изделий предпочитают медь всем другим металлам.
Как и некоторые другие металлы, медь входит в число жизненно важных микроэлементов. Она участвует в процессе фотосинтеза и усвоении растениями азота, способствует синтезу сахара, белков, крахмала, витаминов. Чаще всего медь вносят в почву в виде пятиводного сульфата — медного купороса CuSO4.5H2O. В большом количестве он ядовит, как и многие другие соединения меди, особенно для низших организмов. В малых же дозах медь необходима всему живому.
Самые легкие цветные металлы
Наиболее распространенный способ классификации цветных металлов по их физико-химическим свойствам — на семь групп, среди которых выделяют так называемые тяжелые и легкие цветные металлы. Это традиционное определение основано на плотности материала.
В основной список входят алюминий, магний, титан, литий, олово и бериллий. К этой же группе относятся кадмий, таллий, галлий, висмут, индий и другие элементы.
Производство легких сплавов является чрезвычайно энергоемким, поэтому предприятия, специализирующиеся в этой области металлургии, располагаются вблизи источников дешевой энергии.
Механические свойства металлов и сплавов
Механические свойства металлических материалов следующие:
- Сила. Она заключается в способности материала сопротивляться растрескиванию под действием внешних сил. Тип силы зависит от того, как действуют внешние силы. Она подразделяется на: сжатие, растяжение, кручение, изгиб, ползучесть, усталость.
- Пластичность. Это способность металлов и их сплавов изменять форму под нагрузкой без разрушения и сохранять эту форму после приложения нагрузки. Пластичность металлического материала определяется его удлинением. Чем больше удлинение, происходящее при уменьшении площади поперечного сечения, тем более пластичным является металл. Материалы с хорошей пластичностью хорошо подходят для работы под давлением: ковки, прессования. Пластичность характеризуется двумя величинами: относительной усадкой и удлинением.
- Твердость. Это качество металла заключается в его способности сопротивляться проникновению инородного тела большей твердости, не вызывая при этом необратимой деформации. Стойкость к истиранию и прочность — это основные характеристики металлов и сплавов, которые тесно связаны с твердостью. Материалы с такими свойствами используются при изготовлении инструментов, применяемых для металлообработки: фрез, напильников, сверл, метчиков. Часто твердость материала используется для определения его износостойкости. Например, более твердые сорта стали изнашиваются меньше, чем более мягкие.
- Устойчивость к ударам. Способность сплавов и металлов выдерживать ударные нагрузки. Одно из свойств материала, которое может быть использовано для восприятия ударных нагрузок во время работы машины, например, оси колеса или коленчатого вала.
- Усталость. Это состояние металла, который постоянно находится под напряжением. Усталость металлического материала развивается постепенно и может привести к разрушению изделия. Способность металлов сопротивляться повреждениям от усталости называется прочностью. Это свойство является функцией природы сплава или металла, состояния поверхности, характера обработки и условий эксплуатации.
Измерение прочности на изгиб
Рис.3 — Балка при трехточечном изгибе
Для прямоугольного образца под нагрузкой в установке трехточечного изгиба (рис.3):
σ = 3 F L 2 б d 2 {displaystyle sigma = {frac {3FL} {2bd ^ {2}}}}
- F
— нагрузка (сила) в точке разрушения (Н) - L
длина пролета опоры - б
ширина - d
толщина
Для прямоугольного образца, находящегося под нагрузкой в установке для четырехточечного изгиба, где диапазон нагрузки составляет одну треть пролета опоры:
σ = F L б d 2 {displaystyle sigma = {frac {FL} {bd ^ {2}}}}
- F
— нагрузка (сила) в точке разрушения - L
длина опорного (внешний) пролет - б
ширина - d
толщина
Для установки 4-точечного изгиба, если диапазон нагрузки составляет 1/2 пролета опоры (т. Е. Lя = 1/2 л на рис.4):
σ = 3 F L 4 б d 2 {displaystyle sigma = {frac {3FL} {4bd ^ {2}}}}
Если диапазон нагрузки не составляет ни 1/3, ни 1/2 пролета опоры для установки 4-точечного изгиба (рис. 4):
Рис.4 — Балка при 4-точечном изгибе σ = 3 F ( L − L я ) 2 б d 2 {displaystyle sigma = {гидроразрыв {3F (L-L_ {i})} {2bd ^ {2}}}}
- Lя
— длина нагрузочного (внутреннего) пролета
Как повысить прочность металла
Существует несколько способов повышения прочности металлов и сплавов:
- Создание сплавов и металлов, имеющих бездефектную структуру. Ведутся работы по получению волокнистых кристаллов (вискеров), в несколько десятков раз превышающих прочность обычных металлов.
- Получение увеличения объема и поверхностного давления искусственным путем. Обработка металла под давлением (ковка, волочение, прокатка, прессование) дает объемную клепку, а накатка и дробеструйная обработка — поверхностную клепку.
- Формирование металлических сплавов с использованием элементов из периодической таблицы.
- Очистка металла от содержащихся в нем примесей. В результате механические свойства металла улучшаются, а распространение трещин значительно уменьшается.
- Устранение шероховатости поверхности металла.
Интересные факты
- Титановые сплавы, удельный вес которых превышает удельный вес алюминия примерно на 70%, в 4 раза прочнее алюминия. Поэтому с точки зрения удельной прочности сплавы, содержащие титан, более жизнеспособны для использования в самолетостроении.
- Многие алюминиевые сплавы превышают удельную прочность сталей, содержащих углерод. Алюминиевые сплавы очень пластичны, устойчивы к коррозии и прекрасно поддаются обработке давлением и резанием.
- Пластмассы имеют более высокую удельную прочность, чем металлы. Однако из-за недостаточной жесткости, механической прочности, старения, повышенной хрупкости и низкой теплостойкости ламинаты, текстолит и сэндвич-пластики имеют ограниченное применение, особенно в крупногабаритных конструкциях.
- Было установлено, что черные и цветные металлы и многие их сплавы уступают стеклопластикам по коррозионной стойкости и удельной прочности.
Механические свойства металлов являются важным фактором, влияющим на их применение на практике. При проектировании любой конструкции, детали или машины и выборе материала необходимо учитывать все механические свойства, которыми он обладает.
Конструкционная прочность и критерии ее оценки
Конструкционная прочность — это комплексная характеристика материала, объединяющая критерии прочности, жесткости, надежности и долговечности.
Критерии прочности материала зависят от условий его работы. При статических нагрузках критериями прочности являются временное сопротивление σв и предел текучести σ0,2 (σт), характеризующие сопротивление материала пластической деформации.
Если материал в процессе эксплуатации испытывает длительные циклические нагрузки, то критерием его прочности является предел выносливости σR(при симметричном круговом изгибе σ-1).
По значениям выбранных критериев прочности рассчитывают допустимые рабочие напряжения. При этом, чем больше прочность материала, тем выше допустимые рабочие напряжения и меньше размеры и масса детали.
Критерий жесткости характеризует способность материала сопротивляться деформациям. Он, а не критерий прочности определяет размеры станин станков, корпусов редукторов и других деталей, от которых в процессе эксплуатации требуется сохранение точных размеров и формы.
Для ограничения упругой деформации материал этих деталей должен обладать высоким модулем упругости, являющимся его критерием жесткости.
Для пружин, мембран и других чувствительных упругих элементов машин и приборов, наоборот, важно обеспечить наибольшие упругие деформации. Для таких материалов критерий жесткости характеризуется высоким пределом упругости и низким модулем упругости.
Надежность — свойство материала противостоять хрупкому разрушению. Хрупкое разрушение вызывает внезапный отказ деталей в условиях эксплуатации. Оно считается наиболее опасным, т. к. происходит при напряжениях ниже расчетных и протекает с большой скоростью.
Для предупреждения хрупкого разрушения конструкционные материалы должны обладать достаточной пластичностью (δ, ψ) и ударной вязкостью (KCU). Однако эти критерии надежности определяются на небольших лабораторных образцах (без учета условий эксплуатации конкретной детали) и являются достаточными лишь для мягких малопрочных материалов. Для менее пластичных материалов с повышенной склонностью к хрупкому разрушению необходимо учитывать дополнительные факторы, влияющие на пластичность и вязкость и увеличивающие вероятность хрупкого разрушения. Это наличие концентраторов напряжений (надрезов), низкие температуры, динамические нагрузки и большие размеры деталей (масштабный фактор).
В этом случае (для избежания внезапных поломок в процессе эксплуатации) необходимо учитывать трещиностойкость материала.
Трещиностойкость — группа параметров надежности, характеризующая способность материала тормозить развитие трещины.
Количественная оценка трещиностойкости основывается на линейной механике разрушения. В соответствии с ней очагами разрушения высокопрочных материалов служат небольшие трещины, которые возникают из трещиноподобных дефектов, имеющихся в исходном материале (неметаллические включения, скопления дислокаций и т.п.), в процессе изготовления детали при сварке или термической обработке, а также эксплуатации машины или изделия.
Рисунок 1. Концентрация напряжений вблизи эллиптической трещины
Трещины являются острыми концентраторами напряжений, местные (локальные) напряжения в вершине которых могут во много раз превышать средние расчетные напряжения (рисунок 1.1).
Для трещины длиной l и радиусом r (рисунок 1) напряжение в вершине
Концентрация напряжений тем больше, чем длиннее трещина и острее ее вершина. Для пластичных материалов опасность таких напряжений невелика. В результате
перемещения дислокаций и увеличения их плотности у вершины трещины протекает местная пластическая деформация, приводящая к ее затуплению. Затупление (уменьшение радиуса r) приводит к релаксации (снижению) локальных напряжений и их выравниванию. Дефект перестает играть роль острого концентратора напряжений.
Хрупкие материалы, наоборот, чрезвычайно чувствительны к надрезам. В силу того, что дислокации заблокированы и пластическая деформация невозможна, при увеличении средних напряжений локальные напряжения повышаются настолько, что вызывают разрыв межатомных связей и развитие трещины. Рост трещины не тормозится, как в пластичных материалах, а ускоряется. После достижения некоторой критической длины наступает самопроизвольный лавинообразный рост трещины, вызывающий хрупкое разрушение.
Для высокопрочных материалов, которые обладают определенной пластичностью, реальную опасность представляют трещины не любых размеров, а только критической длины lкр. Подрастание трещины до lкр тормозится местной пластической деформацией. Однако, при определенном сочетании рабочего напряжения и длины дефекта равновесное положение трещины нарушается, происходят самопроизвольное ее развитие и разрушение материала.
Рисунок 2. Зависимость напряжения от расстояния до вершины трещины
Оценка надежности высокопрочных материалов по размеру допустимого дефекта (меньше критического) проводится по критериям Ж. Ирвина. Им предложено два критерия трещиностойкости, из которых наибольшее применение имеет критерий К — коэффициент интенсивности напряжений в вершине трещины. Он определяет растягивающие напряжения σув любой точке (рисунок 2) впереди вершины трещины:
Знаменатель дроби обращается в единицу при х ≈ 0,16, поэтому К численно равен σуна расстоянии 0,16 мм от вершины трещины. Критерий К для наиболее жесткого нагружения (плоская деформация растяжением) обозначают К1, а при достижении критического значения, когда стабильная трещина переходит в нестабильную, —
где α — безразмерный коэффициент, характеризующий геометрию трещины.
Критерий Кlс, имеющий размерность МПа · м1/2, показывает, какого значения (интенсивности) достигает напряжение вблизи вершины трещины в момент разрушения и связывает приложенное среднее напряжение с критической длиной трещины.
Значение Кlсопределяют экспериментально на образцах с надрезом и с заранее созданной на дне этого надреза усталостной трещиной.
Значение Кlсзависит от степени пластической деформации у вершины трещины (ее затуплении) и характеризует сопротивление развитию вязкой трещины. По этой причине критерий Кlсназывают вязкостью разрушения. Чем больше значение Кlс, тем выше сопротивление материала вязкому разрушению и его надежность. Кроме качественной характеристики надежности, Кlсдополняет параметры σ0,2 и Е при расчетах на прочность деталей из высокопрочных материалов (сталей с σв ≥ 1 200 МПа, титановых сплавов с σв ≥ 800 МПа и алюминиевых сплавов с σв ≥ 450 МПа). Этот критерий позволяет определить безопасный размер трещины при известном рабочем напряжении или, наоборот, безопасное напряжение при известном размере дефекта.
Для оценки надежности материала также используют следующие параметры: ударную вязкость КСV и KCT, температурный порог хладноломкости t50, являющиеся качественными параметрами, непригодными для расчета на прочность.
Параметром КСV оценивают пригодность материала для сосудов давления, трубопроводов и других конструкций повышенной надежности.
Параметр КСТ, определяемый на образцах с трещиной усталости у основания надреза, более показателен. Он характеризует работу развития трещины при ударном изгибе и оценивает способность материала тормозить начавшееся разрушение. Чем больше параметр КСТ, определенный при рабочей температуре, тем выше надежность материала в условиях эксплуатации. Так же как и К1с, КСТ учитывают при выборе материала для конструкций особо ответственного назначения.
Порог хладноломкости характеризует влияние снижения температуры на склонность материала к хрупкому разрушению. Его определяют по результатам ударных испытаний образцов с надрезом при понижающейся температуре. Сочетание при таких испытаниях ударного нагружения, надреза и низких температур — основных факторов, способствующих охрупчиванию, важно для оценки поведения материала при экстремальных условиях эксплуатации.
О пригодности материала для работы при заданной температуре судят по температурному запасу вязкости, равному разности температуры эксплуатации и t50. При этом, чем ниже температура перехода в хрупкое состояние по отношению к рабочей температуре, тем больше температурный запас вязкости и выше гарантия от хрупкого разрушения.
Долговечность — свойство материала сопротивляться развитию постепенного разрушения (постепенного отказа), обеспечивая работоспособность деталей в течение заданного времени (ресурса). Причины потери работоспособности разнообразны: развитие процессов усталости, изнашивания, ползучести, коррозии и др.
Эти процессы вызывают постепенное накопление необратимых повреждений в материале и его разрушение. Обеспечение долговечности материала означает уменьшение до требуемых значений скорости его разрушения.
Для большинства деталей машин (более 80 %) долговечность определяется сопротивлением материала усталостным разрушениям (циклической долговечностью) или сопротивлением изнашиванию (износостойкостью).
Циклическая долговечность характеризует работоспособность материала в условиях многократно повторяющихся циклов напряжений. Она тем выше, чем ниже скорость зарождения и скорость развития трещины усталости.
Износостойкость характеризует сопротивление материала разрушению поверхности путем отделения его частиц под воздействием силы трения. Износостойкость оценивают величиной, обратной скорости изнашивания.
Таким образом, работоспособность материала детали в условиях эксплуатации характеризуют следующие критерии конструкционной прочности:
критерии прочности σв, σ0,2 и σ-1, которые при заданном запасе прочности определяют допустимые рабочие напряжения, массу и размеры деталей;
- модули упругости Е, G, которые при заданной геометрии детали определяют величину упругих деформаций, т. е. ее жесткость;
- пластичность δ, Ψ, ударная вязкость КСТ, KСV, КСU, вязкость разрушения К1с, порог хладноломкости t50, которые оценивают надежность материала в эксплуатации;
- циклическая долговечность, скорости изнашивания, ползучести, коррозии, определяющие долговечность материала.
