Маркировка SMD резисторов: обозначение СМД резисторов таблица онлайн

Введите маркировку резистора прямо на изображение его корпуса ниже и вы увидите номинал этого смд резистора под ним. У меня на сайте также есть калькулятор цветовой маркировки резисторов. Калькулятор маркировки SMD резисторов принимает значения:

Из трех цифр (123)
Из двух цифр с разделителем в виде буквы R (4R7)
Из четырех цифр (1234)
Из трех цифр с разделителем в виде буквы R (4R37)
Обозначение из таблицы EIA-96 из двух цифр и одной латинской буквы из ряда «ZYRXSABHCDEF» (02A)

Сопротивление резистора:

Примеры расшифровок резисторов

Резисторы с двумя цифрами и разделителем (4R7 1R0 2R2)

В данном случае «R» выступает в качестве десятичной запятой. Таким образом:

2R2 — 2.2 Ом
1R0 — 1 Ом
4R7 — 4.7 Ом

Резисторы с тремя цифрами (103 102 100)

У таких резисторов первые две цифры являются значением, а третья цифра обозначает количество нулей после значения.

100 — 10 Ом
102 — 1 000 Ом или 1 КОм
103 — 10 000 Ом или 10 КОм

Резисторы с четырьмя цифрами (0805 1206 2512)

Как и в прошлых примерах, первые цифры напрямую являются значением, а последняя цифра означает количество нулей после значения:

0805 — 8 000 000 Ом или 8 МОм
1206 — 120 000 000 Ом или 120 МОм
2512 — 25 100 Ом или 25.1 КОм

Резистор 000

Существуют SMD резисторы с нулевым сопротивлением. Они обозначаются нулями (0, 00 или 000), или могут иметь продольную черту на корпусе. Подобные резисторы часто используются в качестве предохранителей. Так как, не смотря на практически нулевое сопротивление, они все же имеют определенную мощность, которая зависит от размера резистора. Об этом я напишу ниже.

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.
Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

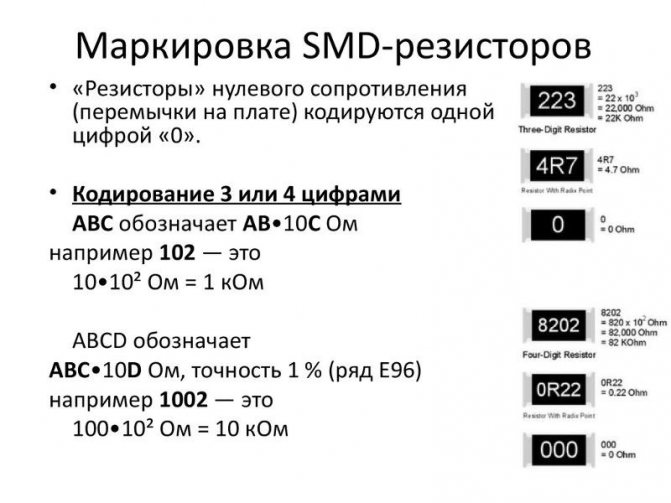

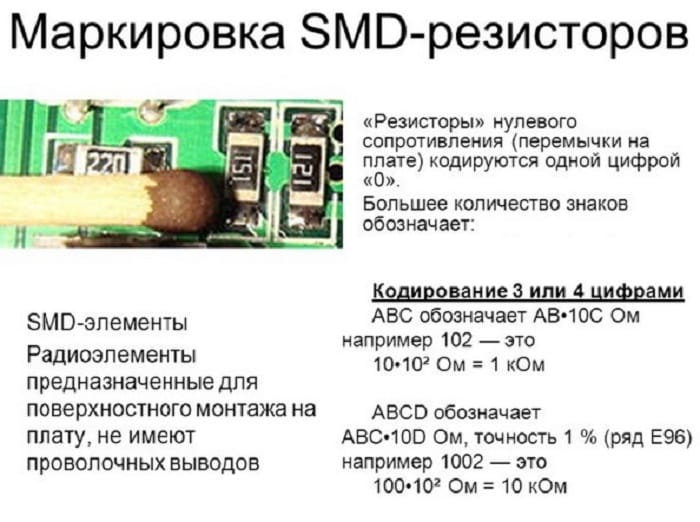

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки позволяющий определить тот или иной номинал smd резистора. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96. Далее приводиться расшифровка smd резисторов.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

450 = 45 х 100 равно 45 Ом
273 = 27 х 103 равно 27000 Ом (27 кОм)
7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
1733 = 173 х 103 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Что такое мультиметр

Мультиметр — это прибор, который может производить замеры силы постоянного или переменного тока, напряжения и сопротивления. Он заменяет собой сразу три аналоговых или цифровых прибора: амперметр, вольтметр и омметр. Также он способен изменять основные показатели любой электрической сети, производить ее прозвон. Существует два вида мультиметров: цифровые и аналоговые. Первые представляют собой портативные устройства с дисплеем для отображения результатов. Большинство мультиметров на современном рынке — цифровые. Второй тип уже устарел и не пользуется былой популярностью. Он выглядит, как обычный измерительный прибор со шкалой делений и аналоговой стрелкой, показывающей значение измерений.

Вам это будет интересно Особенности профессии КИПиА

Современный цифровой мультиметр

Цифровые маркировки

Цифровые маркировки содержат показатель (N) множителя (10 N) в качестве последней цифры, остальные две или три — мантисса сопротивления.

Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные. Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ Для маркировки чип-резисторов применяется несколько способов. Способ маркировки зависит от типоразмера резистора и допуска.

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

Обозначение 220 означает, что номинал резистора равен 22 Ома.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм. Литература — Журнал «Ремонт электронной техники» 2 1999:::

Самым распространённым и очень широко применяемым в электронике элементом. является резистор. Это элемент, создающий сопротивление

электрическому току. Номинальные значения зависят от класса точности. Он указывает на отклонение, от номинала, которое допускается техническими условиями. Имеются три класса точности:

5 %-ный ряд;
10 %-ный;
20 %- ный.

Например, если взять резистор I класса с номинальным значением сопротивления 100 кОм, то его натуральная величина находится в пределах от 95 до 105 кОм. У такого же компонента III класса точности величина будет лежать в 20%ном интервале, и равняться 80 или 120 кОм. Кто хорошо знаком с электротехникой, может вспомнить, что существуют прецизионные резисторы с 1%ным допуском.

Термин SMD резистор появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип резисторы, как их ещё называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты

, чем их проволочные аналоги. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств. В связи с тем, что имеют место небольшие размеры элементов, достигается высокая плотность монтажа

Основное преимущество таких элементов — это отсутствие гибких выводов, что позволяет не сверлить отверстия в печатной плате. Вместо них используются контактные площадки.

Принципы нанесения цифровой маркировки SMD резисторов.

Smd-резистор: таблица типоразмеров и мощностей. Определяем параметры резистора по коду – примеры и онлайн калькулятор.

На предыдущей странице мы рассмотрели методы определения параметров стандартных выводных резисторов с цветовой маркировкой.

SMD резисторы – это те же обычные постоянные резисторы, только предназначенные для сугубо поверхностного монтажа на печатную плату. SMD резисторы могут быть различной формы, но в целом, они значительно меньше, чем их традиционные выводные аналоги. Из-за малых размеров таких резисторов на них затруднительно нанести традиционные цветовые полосы, поэтому был разработан цифровой способ маркировки, которая наносится на корпуса SMD элементов и состоит из трёх или четырёх цифр, либо из двух цифр и буквы (маркировка EIA-96).

При трёхзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра определяет множитель. Множителем является число 10 возведённое в степень третьей цифры.

В качестве примера приведём простые расчёты: ♦ Маркировка – 240: тогда R = 22 × 100, что равняется 22 Ом; ♦ Маркировка – 273: тогда R = 27 × 103, что равняется 27000 Ом или 27 кОм. Для номиналов сопротивлений ниже 10 Ом в маркировку вводится буква R, которая указывает положение десятичной точки в значении сопротивления резистора. Множитель в этом случае отсутствует. Поясним примерами: ♦ Маркировка – 5R6: тогда R = 5.6 Ом; ♦ Маркировка – R12: тогда R = 0.12 Ом. Как правило, допуск погрешности трёхзначных резисторов составляет 5%.

Для SMD резисторов с допуском погрешности 1% используется четырёхзначная цифровая маркировка. Здесь всё происходит по аналогии с трёхзначной маркировкой, только численную величину сопротивления в Омах обозначают первые 3 цифры, а четвёртая – это степень множителя, где множителем является число 10 возведённое в степень четвёртой цифры. Для номиналов сопротивлений ниже 100 Ом в маркировку вводится буква R, которая указывает положение десятичной точки в значении сопротивления резистора. Множитель в этом случае также отсутствует. И опять немного примеров: ♦ Маркировка – 3301: тогда R = 330 × 101, что равняется 3300 Ом или 3.3 кОм; ♦ Маркировка – 5R60: тогда R = 5.6 Ом.

Для SMD резисторов с допуском погрешности по сопротивлению в 1% также используется более компактная трёхзначная маркировка, соответствующая стандарту EIA-96. Здесь первые две цифры представляют собой код, который даёт трёхзначное число сопротивления, а третий знак – это буква, которая определяет множитель (Рис.1).

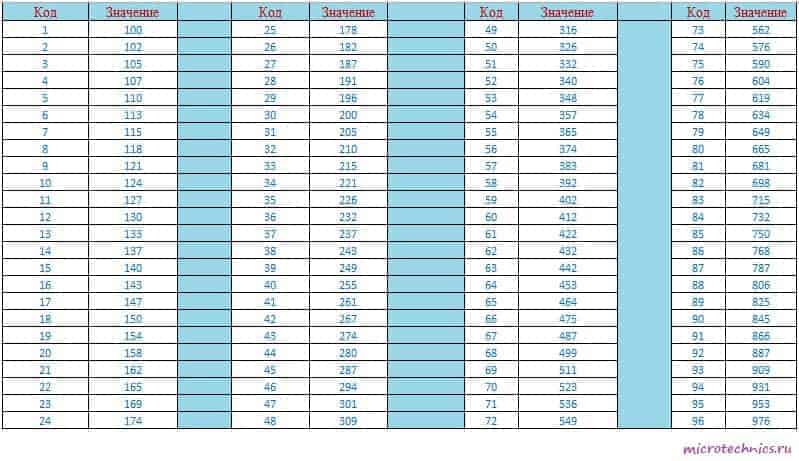

Рис.1 Таблица кодировки SMD резисторов стандарта EIA-96

Приведём ещё пару примеров: ♦ Маркировка – 01Y: тогда R = 100 × 0.01, что равняется 1 Ом; ♦ Маркировка – 29В: тогда R = 196 × 10, что равняется 1.96 кОм.

А теперь сдобрим пройденный материал калькулятором.

Онлайн калькулятор определения параметров SMD резисторов по цифровой маркировке

Мощность SMD чип-резисторов можно определить исходя из их габаритных размеров и справочным данным, приведённым производителем. Пример таблицы такого соответствия приведён на Рис.2.

Рис.2 Таблица соответствия габаритных размеров SMD резисторов их мощности

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

Не путайте с 3528, который более старый и не такой энергоэффективный.

Расшифровка кодировки резисторов онлайн

Держать в памяти или искать таблицы определения кодировки номинала smd резисторов довольно сложно и затратно по времени. В интернете существуют различные сервисы для автоматического подбора обозначения элементов. Расшифровать маркировку смд резисторов онлайн очень просто. Определение производится на сайте с помощью специального скрипта. Достаточно найти подходящий калькулятор смд резисторов онлайн, ввести кодовое обозначение в поле ввода, и программа определит тип и номинал сопротивления.

С помощью таких сервисов возможно и обратное преобразование. В нужные поля вводится сопротивление и единицы измерения (Ом, килоом, мегаом). После нажатия кнопки, показывающей результат, на экране появится соответствующая маркировка резистора.

https://youtube.com/watch?v=nYxLlh8cQ04

Виды SMD конденсаторов

Разбираться в видах конденсаторов, монтирующихся методом поверхностного закрепления, необходимо каждому радиолюбителю. Такие изделия могут отличаться не только по емкости, но и по напряжению, поэтому игнорирование условий использования деталей может привести к тому, что они выйдут из строя.

Электролитические компоненты

Электролитические SMD конденсаторы не отличаются принципиально от стандартных изделий. Такие электронные компоненты наиболее часто представляют собой бочонки, в которых под алюминиевым корпусом располагается скрученный в цилиндр тонкий металл, а между ним твердый или жидкий электролит.

Электролитические SMD конденсаторы

Основное отличие такой детали от стандартного электролитического элемента заключается в том, что его контакты закреплены на плоской диэлектрической подложке. Такие изделия очень надежны в эксплуатации, особенно удобны в том случае, когда необходимо установить новое изделие при минимальных временных затратах

Кроме этого, во время пайки изделие не перегревается, что очень важно для электролитических конденсаторов

Керамические компоненты

В керамических элементах в качестве диэлектрика применяется фарфор либо аналогичные неорганические материалы. Основное достоинство таких изделий заключается в устойчивости к высоким температурам и возможности производства изделий крайне малых размеров.

Важно! SMD конденсаторы керамического типа также устанавливаются методом пайки на печатную плату. Визуально такой элемент, как правило, напоминает небольшой кирпичик, к которому с торцов припаиваются контактные площадки

Визуально такой элемент, как правило, напоминает небольшой кирпичик, к которому с торцов припаиваются контактные площадки

Визуально такой элемент, как правило, напоминает небольшой кирпичик, к которому с торцов припаиваются контактные площадки.

Керамические SMD конденсаторы

В отличие от радиодеталей стандартных размеров SMD элементы небольшого размера вначале приклеивают к плате, а уже потом припаивают выводы. На производстве керамические изделия этого типа устанавливаются специальными автоматами.

Маркировка танталовых SMD конденсаторов

Танталовые SMD конденсаторы устойчивы к повышенным механическим нагрузкам. Такие изделия также могут быть изготовлены в виде небольшого параллелепипеда, к которому с боковых сторон припаиваются контактные выводы. Тантал представляет собой очень прочный металл, обладающий высокими показателями пластичности. Фольга из этого материала может иметь толщину в сотые доли миллиметра.

К сведению! Благодаря наличию определенных физических свойств на основе тантала удается изготовить радиодетали высочайшей точности.

Танталовые конденсаторы

Танталовые конденсаторы, как правило, имеют небольшие размеры корпуса, поэтому нанести полную маркировку на изделия, выполненные в корпусе типоразмера «А», не всегда представляется возможным. Зная особенности обозначения радиодеталей этого типа, можно легко определить номинал изделия. Максимально допустимое напряжение в вольтах для танталовых изделий обозначается латинскими буквами:

G — 4;
J — 6,3;
A — 10;
C — 16;
D — 20;
E — 25;
V — 35;
T — 50.

Обратите внимание! Емкость изделий указывается в микрофарадах после буквы «μ», а положительный контакт — жирной линией

Цветовая маркировка резисторов

Резисторы — пожалуй, самые «пестрые» элементы в радиоэлектронике. Все благодаря разноцветным кольцам на корпусе. Только нанесены они не для красоты, а используются для маркировки.

Новички часто путаются в цветовой маркировке.

Но на самом деле в том, чтобы расшифровать технические характеристики резистора конкретно по цвету колец — нет ничего сложного.

Для начала расположите деталь перед глазами так, чтобы цветные кольца находились слева.

Золотые или серебряные кольца, как правило, не учитываются в процессе расшифровки маркировки.

Далее считываем номер по цвету кольца:

0 — черный;
1 — коричневый;
2 — красный;
3 — оранжевый;
4 — желтый;
5 — зеленый;
6 — синий;
7 — фиолетовый;
8 — серый;
9 — белый.

Обратите внимание: третьим по счету идет кольцо, цвет которого обозначает количество нулей. Эти нули необходимо «приплюсовать» к ранее полученному номеру. На картинке ниже указаны числовые значения, зашифрованные под конкретным цветом.

Названия и виды «внешней оболочки» чип-резисторов различаются. Это напрямую зависит от стандарта производства.

К примеру, значения, помещенные в квадратные скобки — это стандарт JEDEC (США), фигурные — JEITA (Япония). Встречаются и круглые скобки. Они присутствуют на чип-резисторах, изготовленных по индивидуальному стандарту.

2 вывода		3 вывода		4 вывода		5 выводов	6 выводов	>8 выводов
smcj [do214ab] 7,0х6,0х2,6мм	d2pak [to263] 9,8х8,8х4,0мм	mbs [to269aa] 4,8х3,9х2,5мм	d2pak5 [to263-5] 9,8х8,8х4,0мм	mlp2x3 [mo229] (dfn2030-6) (lfcsp6) 3,0х2,0х0,75мм	tssop8 [mo153] 4,4х3,0х1,0мм
smbj [do214aa] 4,6х3,6х2,3мм	dpak [to252aa] 6,6х6,1х2,3мм	sop4 4,4х4,1х2,0мм	dpak5 [to252-5] 6,6х6,1х2,3мм	ssot6 [mo193] 3,0х1,7х1,1мм	chipfet 3,05х1,65х1,05мм
(gf1) [do214ba] 4,5х1,4х2,5мм	(smpc) [to277a] 6,5х4,6х1,1мм	ssop4 4,4х2,6х2,0мм	sot223-5 6,5х3,5х1,8мм	dfn2020-6 [sot1118] (wson6 \| llp6) 2,0х2,0х0,75мм	tdfn8 (wson8) (lfcsp8) 3,0х3,0х0,9мм
smaj [do214ac] 4,5х2,6х2,0мм	sot223 [to261aa] {sc73} 6,5х3,5х1,8мм	sot223-4 6,5х3,5х1,8мм	mo240 (pqfn8l) 3,3х3,3х1,0мм	sot23-6 [mo178ab] {sc74} 2,9х1,6х1,1мм	(mlf8) 2,0х2,0х0,85мм
sod123 [do219ab] 2,6х1,6х1,1мм	sot89 [to243aa] {sc62} 4,7х2,5х1,7мм	sot143 2,9х1,3х1,0мм	sot89-5 4,5х2,5х1,5мм	tsot6 [mo193] 2,9х1,6х0,9мм	msop8 [mo187aa] 3,0х3,0х1,1мм
sod123f 2,6х1,6х1,1мм	sot23f 2,9х1,8х0,8мм	sot343 2,0х1,3х0,9мм	sot23-5 [mo193ab\|mo178aa] {sc74a} (tsop5/sot753) 2,9х1,6х1,1мм	sot363 [mo203ab\|ttsop6] {sc88\|sc70-6} (us6) 2,0х1,25х1,1мм	vssop8 3,0х3,0х0,75мм
sod110 2,0х1,3х1,6мм	sot346 [to236aa] {sc59a} (smini) 2,9х1,5х1,1мм	sot543 1,6х1,2х0,5мм	sct595 2,9х1,6х1,0мм	sot563f {sc89-6\|sc170c} [sot666] 1,6х1,2х0,6мм	sot23-8 2,9х1,6х1,1мм
sod323 {sc76} 1,7х1,25х0,9мм	sot23 [to236ab] 2,9х1,3х1,0мм	(tsfp4-1) 1,4х0,8х0,55мм	sot353 [mo203aa] {sc88a\|sc70-5} (tssop5) 2,0х1,25х0,95мм	sot886 [mo252] (xson6/mp6c) 1,45х1,0х0,55мм	sot765 [mo187ca] (us8) 2,0х2,3х0,7мм
sod323f {sc90a} 1,7х1,25х0,9мм	dfn2020 (sot1061) 2,0х2,0х0,65мм	(tslp4) 1,2х0,8х0,4мм	sot553 (sot665\|esv) {sc107} 1,6х1,2х0,6мм	wlcsp6 1,2х0,8х0,4мм	usoic10 (rm10\|micro10) 3,0х3,0х1,1мм

dfn1608 (sod1608) 1,6х0,8х0,4ммsot323 {sc70} (usm) 2,0х1,25х0,9ммdfn4 1,0х1,0х0,6ммsot1226 (x2son5) 0,8х0,8х0,35ммtdfn10 (vson10|dfn10) 3,0х3,0х0,9ммsod523f {sc79} 1,2х0,8х0,6ммsot523 (sot416) {sc75a} 1,6х0,8х0,7мм(dsbga4|wlcsp) 0,75х0,75х0,63мм(wson10) 3,0х3,0х0,8ммsod822 (tslp2) 1,0х0,6х0,45ммsot523f (sot490) {sc89-3} 1,6х0,8х0,7ммmsop10 [mo187da] 2,9х2,5х1,1ммdfn1412 {sot8009} 1,4х1,2х0,5мм(uqfn10) 1,8х1,4х0,5ммsot723 {sc105aa} (tsfp-3) 1,2х0,8х0,5ммbga9 (9pin flip-chip) 1,45х1,45х0,6ммdfn1110 {mo340ba} (sot8015) 1,1х1,0х0,5ммsot883 {sc101} (tslp3-1) 1,0х0,6х0,5ммsot1123 0,8х0,6х0,37мм

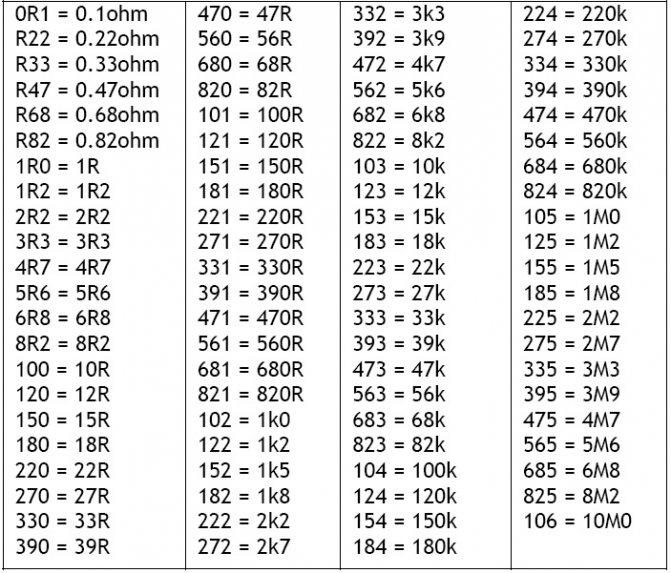

Таблица кодов SMD резисторов и их значений

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0.12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0.16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0.18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0.22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0.3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3.6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3.9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4.7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0.68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0.82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0.91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
102	1 кОм	103	10 кОм	104	100 кОм	105	1 МОм
112	1.1 кОм	113	11 кОм	114	110 кОм	115	1.1 МОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 МОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1.3 МОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1.5 МОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1.6 МОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 МОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 МОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 МОм
242	2.4 кОм	243	24 кОм	244	240 кОм	245	2.4 МОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 МОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 МОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3.3 МОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3.6 МОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 МОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 МОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 МОм
512	5.1 кОм	513	51 кОм	514	510 кОм	515	5.1 МОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 МОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 МОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6.8 МОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7.5 МОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 МОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 МОм

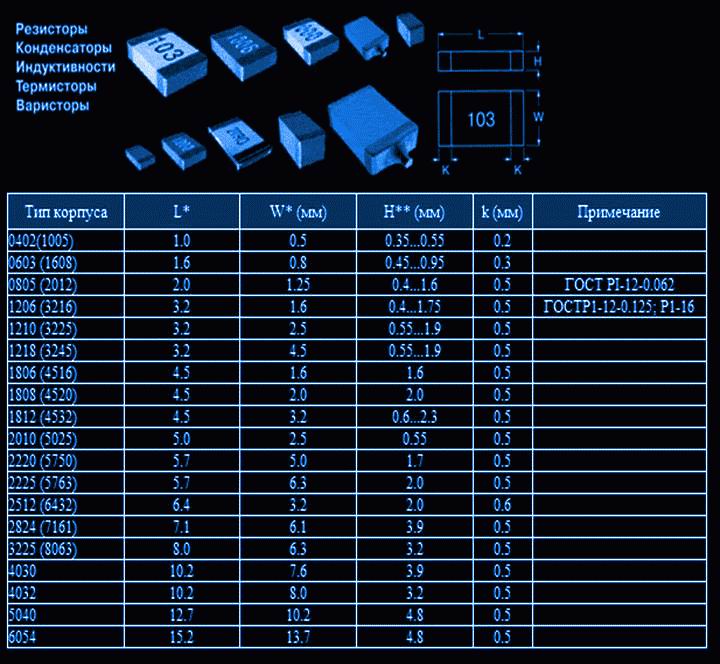

Размеры корпусов SMD деталей

Резисторы СМД

ТИП:	Расшифровка Типа:
SR	Resistor Chip Чип резистор
Размер (дюймы)	Размер (мм)	Толщина компонента	Ширина ленты	Шаг компонента в ленте	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента бумажная	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
01005	0402	0.12 мм ± 0.02	8 мм	2 мм	20000	–
0201	0603	0.23 мм ± 0.03	8 мм	2 мм	15000	–
0402	1005	0.35 мм ± 0.05	8 мм	2 мм	10000	–
0603	1608	0.45 мм ± 0.1	8 мм	4 мм	5000	–
0805	2012	0.55 мм ± 0.1	8 мм	4 мм	5000	–
1206	3216	0.55 мм ± 0.15	8 мм	4 мм	5000	–
1210	3225	0.55 мм ± 0.15	8 мм	4 мм	5000	4000
2010	5025	0.55 мм ± 0.15	8/12 мм	4/8 мм	–	4000
2512	6332	0.55 мм ± 0.15	12 мм	4/8 мм	–	4000/2000

ТИП:	Расшифровка Типа:
SRМ	Melf Resistor Melf резистор (круглый)
Размер (дюймы)	Имя	Размер компонента	Ширина ленты	Шаг компонента в ленте	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
0604	–	1.6 мм Х 1.0 мм	8 мм	4 мм	3000
0805	Micro	2.2 мм Х 1.1 мм	8 мм	4 мм	3000
1206	Mini	3.2 мм Х 1.6 мм	8 мм	4 мм	3000
1406	Mini	3.5 мм Х 1.4 мм	8 мм	4 мм	3000
2308	Melf	5.9 мм Х 2.2 мм	12 мм	4 мм	1500

Конденсаторы СМД

ТИП:	Расшифровка Типа:
SC	Ceramic Chip Capacitor Керамический чип конденсатор
Размер (дюймы)	Размер (мм)	Толщина компонента	Ширина ленты	Шаг компонента в ленте	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента бумажная	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
01005	0402	0.2 мм ± 0.03	8 мм	2 мм	20000	–
0201	0603	0.3 мм ± 0.03	8 мм	2 мм	15000	–
0402	1005	0.5 мм ± 0.1	8 мм	2 мм	10000	–
0603	1608	0.8 мм ± 0.1	8 мм	4 мм	4000	–
0805	2012	0.6 – 1.25 мм	8 мм	4 мм	4000	3000
1206	3216	0.6 – 1.25 мм	8 мм	4 мм	4000	3000
1210	3225	1.25 мм – 1.5 мм	8 мм	4 мм	–	3000
1812	4532	2 мм (Макс.)	12 мм	8 мм	–	1000
2225	5664	2 мм (Макс.)	12 мм	8 мм	–	1000

Конденсаторы танталовые СМД

ТИП:	Расшифровка Типа:
SD	Molded Tantalum Танталовый конденсатор (полярный компонент)
Размер (дюймы)	Код	Толщина компонента	Размер компонента	Ширина ленты	Шаг компонента в ленте	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
3216	A	1.6 мм	3.2 мм Х 1.6 мм	8 мм	4 мм	2000
3528	B	1.9 мм	3.5 мм Х 2.8 мм	8 мм	4 мм	2000
6032	C	2.5 мм	6.0 мм Х 3.2 мм	12 мм	8 мм	500
7343	D	2.8 мм	7.3 мм Х 4.3 мм	12 мм	8 мм	500
1608	J	0.8 мм	1.6 мм Х 0.8 мм	8 мм	4 мм	4000
2012	P/R	1.2 мм	2.0 мм Х 1.2 мм	8 мм	4 мм	2500/3000

Конденсаторы электролитические СМД

ТИП:	Расшифровка Типа:
SE	Aluminum Capacitor Алюминиевый конденсатор (полярный компонент)
Диаметр корпуса	Высота корпуса	Ширина ленты	Шаг компонента в ленте	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая	Кол-во в стандартной упаковке (330 мм/13 дюймов) лента пластиковая
3 мм	5.5 мм	12 мм	8 мм	100	2000
4 мм	5.5 мм	12 мм	8 мм	100	2000
5 мм	5.5 мм	12 мм	12 мм	100	1000
6.3 мм	5.5 мм	16 мм	12 мм	100	1000
8 мм	6 мм	16 мм	12 мм	100	1000
8 мм	10 мм	24 мм	16 мм	100	500
10 мм	10 мм	24 мм	16 мм	100	300 – 500
10 мм	14 – 22 мм	32 мм	20 мм	–	250 – 300
12.5 мм	14 мм	32 мм	24 мм	–	200 – 250
12.5 мм	17 мм	32 мм	24 мм	–	150 – 200
12.5 мм	22 мм	32 мм	24 мм	–	125 – 150
16 мм	17 мм	44 мм	28 мм	–	125 – 150
16 мм	22 мм	44 мм	28 мм	–	75 – 100
18 мм	17 мм	44 мм	32 мм	–	125 – 150
18 мм	22 мм	44 мм	32 мм	–	75 – 100
20 мм	17 мм	44 мм	36 мм	–	50

Транзисторы СМД

ТИП:	Расшифровка Типа:
SOT	SOT Transistor SOT транзистор
Тип корпуса	Количество выводов	Ширина ленты	Шаг компонента в ленте	Размер корпуса A (мм)	Размер корпуса B (мм)	Размер корпуса S (мм)	Высота корпуса H (мм)	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
SOT723	3	8 мм	4 мм	1.2	0.8	1.2	0.5	8000
SOT346	3	8 мм	4 мм	2.9	1.6	2.8	1.1	3000
SOT323	3	8 мм	4 мм	2.0	1.25	2.1	0.9	3000
SOT416	3	8 мм	4 мм	1.6	0.8	1.6	0.7	3000
SOT523F	3	8 мм	4 мм	1.6	0.8	1.6	0.7	3000
SOT23	3	8 мм	4 мм	2.9	1.3	2.4	0.95	3000
SOT23-5	5	8 мм	4 мм	2.9	1.6	2.8	1.1	3000
SOT23-6	6	8 мм	4 мм	2.9	1.6	2.8	1.1	3000
SOT89	3	12 мм	8 мм	4.5	2.5	4.0	1.5	1000
SOT143	4	8 мм	4 мм	2.9	1.6	2.8	0.95	3000
SOT223	3	16 мм	8 мм	6.5	3.6	7.0	1.6	2500
SOT323	3	8 мм	4 мм	2.0	1.25	2.1	0.9	3000
SOT343	4	8 мм	4 мм	2.0	1.25	2.1	0.9	3000
SOT353	5	8 мм	4 мм	2.0	1.25	2.1	0.9	3000
SOT363	6	8 мм	4 мм	2.0	1.25	2.1	0.9	3000
SOT23-8	8	8 мм	4 мм	2.9	1.6	2.9	1.2	3000

Транзисторы мощные СМД

ТИП:	Расшифровка Типа:
DPAK	DPAK Transistor DPAK транзистор
Тип корпуса	Количество выводов	Ширина ленты	Шаг компонента в ленте	Размер корпуса L (мм)	Размер корпуса W (мм)	Высота корпуса H (мм)	Размер корпуса S (мм)	Кол-во в стандартной упаковке (330 мм/13 дюймов) лента пластиковая
DPAK	3	16 мм	8 мм	6	6.5	2.3	10	2500
D2PAK	3	24 мм	16 мм	9.2	10	4.4	15	500 – 800
D2PAK-5	5	24 мм	16 мм	9.2	10	4.4	15	500 – 800
D2PAK-7	7	24 мм	16 мм	9.2	10	4.4	15	500 – 800
D3PAK	3	24 мм	24 мм	14	16	4.7	18.8	500

Диоды MELF СМД

ТИП:	Расшифровка Типа:
SOD	SOD, SM, Melf Diode/Rectifier SOD, SM, Melf диоды (круглые)
Тип компонента	Размер компонента (диметр Х длинна)	Ширина ленты	Шаг компонента в ленте	Кол-во в стандартной упаковке (180 мм/7 дюймов) лента пластиковая
MiniMELF/SOD-80 (LL34)	1.6 мм Х 3.5 мм	8 мм	4 мм	2500
MELF (LL35/LL41)	2.5 мм Х 5.0 мм	12 мм	4 мм	1500
MELF (SM1)	2.5 мм Х 5.0 мм	12 мм	4 мм	1750

Диоды SOD СМД

ТИП:	Расшифровка Типа:
SM	Rectangular Diode Gull Wing Lead Квадратный диод – выводы «ласточкин хвост»
Тип корпуса	Ширина ленты	Шаг компонента в ленте	Размер корпуса L (мм)	Размер корпуса W (мм)	Высота корпуса H (мм)	Размер корпуса S (мм)	Размер корпуса B (мм)	Кол-во в стандартной упаковке (170 мм/7 дюймов) лента пластиковая
SOD923	8 мм	2 мм	0.8	0.6	0.4	1.0	0.2	8000
SOD723	8 мм	2 мм	1.0	0.6	0.5	1.4	0.3	8000
SOD523	8 мм	4 мм	1.2	0.8	0.6	1.6	0.3	3000
SOD323	8 мм	4 мм	1.7	1.25	0.7	2.5	0.3	3000
SOD123	8 мм	4 мм	2.7	1.5	1.3	3.6	0.7	3000
DO215AC	12 мм	4 мм	4.3	2.6	2.2	6.1	1.4	1800
DO215AA	12 мм	8 мм	4.3	3.6	2.3	6.2	2.0	1000
DO215AB	16 мм	8 мм	7.0	6.0	2.3	1 0	3.0	900

Диоды SM СМД

ТИП:	Расшифровка Типа:
SM	Rectangular Diode C-Bend Lead (Modified J-Lead) Квадратный диод C – вывод (J-вывод)
Тип корпуса	Ширина ленты	Шаг компонента в ленте	Размер корпуса L (мм)	Размер корпуса W (мм)	Высота корпуса H (мм)	Размер корпуса S (мм)	Размер корпуса B (мм)	Кол-во в стандартной упаковке (170 мм/7 дюймов) лента пластиковая
SMAJ	12 мм	4 мм	4.3	2.6	2.2	5.0	1.5	1800
SMBJ	12 мм	8 мм	4.3	3.6	2.3	5.4	2.0	750
SMCJ	16 мм	8 мм	7.0	6.0	2.3	8.0	3.0	850

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Органайзер для SMD компонентов Отлично подходит для хранения 1206/0805/0603/0402/0201…

Паяльная станция Eruntop 8586D Электрический паяльник + фен для SMD, двойной цифровой дисплей…

Набор SMD резисторов 1206 100 шт., 0R…10M 1/2 Вт, 0, 1, 10, 100, 150, 220, 330…

Профессиональный тестер SMD компонентов Цифровой тестер проверки SMD резисторов, конденсаторов, диодов…

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

SMD резисторы

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Какие бывают стандарты маркировки

Маркировка, которая наносится на корпус SMD-элементов, как правило, отличается от их фирменных названий. Причина банальная – нехватка места из-за миниатюрности корпуса. Проблема особенно актуальна для ЭРЭ, которые размещаются в корпусах с шестью и менее выводами.

Это миниатюрные диоды, транзисторы, стабилизаторы напряжения, усилители и т.д. Для разгадки “что есть что” требуется проводить настоящую экспертизу, ведь по одному маркировочному коду без дополнительной информации очень трудно идентифицировать тип ЭРЭ. С момента появления первых SMD-приборов прошло более 20 лет.

Несмотря на все попытки стандартизации, фирмы-изготовители до сих пор упорно изобретают все новые разновидности SMD-корпусов и бессистемно присваивают своим элементам маркировочные коды.

Полбеды, что наносимые символы даже близко не напоминают наименование ЭРЭ, – хуже всего, что имеются случаи “плагиата”, когда одинаковые коды присваивают функционально разным приборам разных фирм.

Тип	Наименование ЭРЭ	Зарубежное название
A1	Полевой N-канальный транзистор	Feld-Effect Transistor (FET), N-Channel
A2	Двухзатворный N-канальный полевой транзистор	Tetrode, Dual-Gate
A3	Набор N-канальных полевых транзисторов	Double MOSFET Transistor Array
B1	Полевой Р-канальный транзистор	MOS, GaAs FET, P-Channel
D1	Один диод широкого применения	General Purpose, Switching, PIN-Diode
D2	Два диода широкого применения	Dual Diodes
D3	Три диода широкого применения	Triple Diodes
D4	Четыре диода широкого применения	Bridge, Quad Diodes
E1	Один импульсный диод	Rectifier Diode
E2	Два импульсных диода	Dual
E3	Три импульсных диода	Triple
E4	Четыре импульсных диода	Quad
F1	Один диод Шоттки	AF-, RF-Schottky Diode, Schottky Detector Diode
F2	Два диода Шоттки	Dual
F3	Три диода Шоттки	Tripple
F4	Четыре диода Шоттки	Quad
K1	“Цифровой” транзистор NPN	Digital Transistor NPN
K2	Набор “цифровых” транзисторов NPN	Double Digital NPN Transistor Array
L1	“Цифровой” транзистор PNP	Digital Transistor PNP
L2	Набор “цифровых” транзисторов PNP	Double Digital PNP Transistor Array
L3	Набор “цифровых” транзисторов \| PNP, NPN	Double Digital PNP-NPN Transistor Array
N1	Биполярный НЧ транзистор NPN (f < 400 МГц)	AF-Transistor NPN
N2	Биполярный ВЧ транзистор NPN (f > 400 МГц)	RF-Transistor NPN
N3	Высоковольтный транзистор NPN (U > 150 В)	High-Voltage Transistor NPN
N4	“Супербета” транзистор NPN (г“21э > 1000)	Darlington Transistor NPN
N5	Набор транзисторов NPN	Double Transistor Array NPN
N6	Малошумящий транзистор NPN	Low-Noise Transistor NPN
01	Операционный усилитель	Single Operational Amplifier
02	Компаратор	Single Differential Comparator
P1	Биполярный НЧ транзистор PNP (f < 400 МГц)	AF-Transistor PNP
P2	Биполярный ВЧ транзистор PNP (f > 400 МГц)	RF-Transistor PNP
P3	Высоковольтный транзистор PNP (U > 150 В)	High-Voltage Transisnor PNP
P4	“Супербета” транзистор PNP (п21э > 1000)	Darlington Transistor PNP
P5	Набор транзисторов PNP	Double Transistor Array PNP
P6	Набор транзисторов PNP, NPN	Double Transistor Array PNP-NPN
S1	Один сапрессор	Transient Voltage Suppressor (TVS)
S2	Два сапрессора	Dual
T1	Источник опорного напряжения	“Bandgap”, 3-Terminal Voltage Reference
T2	Стабилизатор напряжения	Voltage Regulator
T3	Детектор напряжения	Voltage Detector
U1	Усилитель на полевых транзисторах	GaAs Microwave Monolithic Integrated Circuit (MMIC)
U2	Усилитель биполярный NPN	Si-MMIC NPN, Amplifier
U3	Усилитель биполярный PNP	Si-MMIC PNP, Amplifier
V1	Один варикап (варактор)	Tuning Diode, Varactor
V2	Два варикапа (варактора)	Dual
Z1	Один стабилитрон	Zener Diode

Таблица кодировок планарных SMD деталей

Указаны первые пары цифр маркировки SMD-компонента. Необходимо нажать на них, после чего откроется страница с еще одной таблицей, в которой прописаны комбинации остальных символов. Также приводится краткое обозначение функций и параметров.

Смотреть видео:

Основные типоразмеры резисторов smd

Ограниченный размер видимой поверхности объясняет минимальное количество элементов маркировки. Для smd резисторов типоразмеры определяют цифровой комбинацией из 4 (5) символов. Первая половина числа обозначает длину, вторая – ширину. Ранее применяли результат измерения в дюймах с округлением результата. В настоящее время чаще используют метрическую систему (мм), что подразумевает относительно лучшую точность.

Примеры обозначений

Типоразмер	Система (метрическая, дюймовая)	Длина/ширина
В дюймах	В миллиметрах
0201М	М	0,0079/0,0039	2/1
0805	Д	0,08/0,05	2,032/1,27
2550М	М	0,098/0,197	2,5/5
1020	Д	0,1/0,2	2,54/5,08

Аналогичным образом обозначается типоразмер конденсатора, светодиода, сборки из нескольких резисторов. Как правило, толщину не указывают. Этот размер и другие параметры изделия приведены в сопроводительной документации.

Сравнительно крупные изделия можно измерить обычной линейкой. Далее пользуются справочными данными, чтобы определить соответствующий типоразмер. Однако по мере уменьшения решить задачу с применением подручных средств значительно сложнее. Приходится применять микрометр, лупу или специализированную увеличительную технику.

К сведению. Маркировка с указанием типоразмера на корпус SMD резистора не наносится.

С целью экономии пространства на печатной плате отдельные модели резисторов (сборок) создают с контактными выводами на нижней или верхней площадке. Такое решение обеспечивает соединение с электрической цепью непосредственно в точке монтажа. Второй контакт подключают отдельным проводником к определенному участку схемы.

Перечислить все типоразмеры в рамках одной публикации невозможно. Профильные предприятия выпускают разнообразные модификации. В некоторых ситуациях – создают уникальные изделия по специальному техническому заданию заказчика. Применяют «обычную» прямоугольную и круглую форму поперечного сечения (серия MELF).

Электрическое сопротивление не определяется размерами чипа. Выпускают изделия по серийному ряду номиналов от нулевого значения (перемычки) до нескольких МОм.

Миниатюрная площадка пригодна для обозначения электрического сопротивления по стандартной маркировке (3-4 символа):

первые цифры – базовый номинал для расчета;
последняя – количество нулей;
R – разделительная запятая.

Примеры:

202 – 20*100 = 2 кОм;
4401 – 440*10 = 4,4 кОм;
4R42 – 4,4*100 = 440 Ом.

Также используют маркировку по стандарту EIA. Цифровой код соответствует определенному номиналу. Латинской буквой обозначают множитель. Такой способ применяют при изготовлении прецизионных изделий с допустимым отклонением не более 1%.

Параметры, которые можно узнать из подробного описания (пример для SMDрезистора типоразмер 0402):

Длина х ширина – 0,1 х 0,5 мм;
Толщина – 0,35 мм;
Электрическое сопротивление (диапазон) – от 1 Ом до 3 МОм;
Точность номинала – 1% (5%) для категории F (L);
Мощность – 0,062 Вт;
Рабочее (максимальное) напряжение – 50 (100) V;
Температурный диапазон в процессе эксплуатации – от -55°C до 125°C.

Типовые размеры чип резисторов определяют мощность рассеивания, на которую рассчитан соответствующий элемент. Для уточнения этого важнейшего параметра применяют рассмотренные выше способы измерения габаритов. После этого уточняют допустимую мощность по справочной таблице (типоразмер – Вт):

0201 – 0,05;
0805 – 0,125 или 0,25;
1210 – 0,5;
2512 – 1 или 1,5 или 2;
1218 – 1.

В перечне показано, что некоторые резисторы выпускают в разных вариантах исполнения. Рекомендуется уточнять допустимую мощность, чтобы исключить чрезмерную токовую нагрузку и повреждение элемента тепловым нагревом. При выборе делают определенный технологический запас по этому параметру.

При работе с высокочастотными (импульсными) сигналами нужно учитывать влияние реактивных составляющих конструкции.

Мощность SMD резисторов

Показатель максимальной мощности в маркировку на таких маленьких корпусах поместить было просто не возможно. Но мы все равно можем определить максимальную мощность смд резистора при помощи штангенциркуля, ну или хотя бы обычной линейки. Дело в том что мощность зависит от размера корпуса smd резистора. Поэтому они делятся на типоразмеры и обозначаются цифрами, которые означают длину и ширину корпуса в дюймах. Вот таблица с помощью которой вы сможете определить допустимую мощность резистора в smd исполнении:

Размер в дюймах	Длинна в мм	Ширина в мм	Мощность при 70°C в Ватт
0075	0,3	0,15	0,02
01005	0,4	0,2	0,03
0201	0,6	0,3	0,05
0402	1	0,5	0,063
0603	1,6	0,8	0,1
0805	2,0	1,25	0,125
1206	3,2	1,6	0,25
1210	3,2	2,5	0,5
1218	3,2	4,8	1
1812	4,5	3,2	0,75
2010	5	2,5	0,75
2512	6,4	3,2	2
