Лазерный нивелир своими руками

Нивелир, уровень, построитель плоскостей – при появлении приставки «лазерный» эти полезные устройства для точной ориентации в пространстве приобретают современное звучание и заодно значительную стоимость. Несмотря на то, что любой из приборов способен существенно облегчить жизнь строителя, ремонтника или просто рачительного и домовитого хозяина, приобретать «профессиональные» модели многие не торопятся, в основном из-за высокой цены. Однако дорогую технику для разового использования (например, выравнивания стен) вполне можно заменить самодельным устройством. Для этого необходимо в первую очередь разобраться в устройстве нивелира или построителя плоскостей.

Принцип работы

Базовый элемент любого прибора, в название которого входит слово «лазерный», это излучатель узконаправленного монохроматического (одноцветного) излучения. В основе явления – принудительное излучение, которое, в зависимости от мощности, воспринимается по-разному. Маломощные лазерные излучатели на основе красных, красно-оранжевых, желто-оранжевых и зеленых диодов позволяют получить точку или луч света. При высоком уровне накачиваемой энергии луч лазера способен превратиться в оружие – он может поджечь хорошо поглощающие излучение материалы.

Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.

Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.

Конструкция нивелира и уровня на основе лазера

В лазерных уровнях и нивелирах используется принцип прямого указания цели – точки или линии на поверхности. Отслеживать их можно напрямую (при относительно слабом освещении) или через окуляр прибора.

Помимо точки или линии (след от пересечения световой плоскости с твердой непрозрачной поверхностью), нивелиры и уровни позволяют получить крестообразный указатель, а также одновременно использовать два и более излучателя.

За счет рассеивания луча лазера в плоскость такие приборы часто именуют «лазерный построитель плоскостей». В целом, набор функций устройства зависит от количества излучателей и оптических приспособлений для концентрации или рассеивания луча.

Заменители профессиональной техники

В самодельных приборах специальный лазерный излучатель заменяется обычной лазерной указкой. При достаточной мощности и качестве, а также наличии двух и более насадок, позволяющих преобразовывать луч лазера, такая указка вполне годится для изготовления лазерного уровня своими руками. Необходимо только позаботиться о достаточно прочном и удобном крепеже и установке указки в строго определенном положении с возможность смещения.

Как видно на иллюстрации, для крепления профессионального прибора используется телескопическая тренога с удобным креплением, допускающим поворот держателя. Поскольку такие треноги часто имеются в хозяйстве фотолюбителей, их вполне можно приспособить для изготовления своими руками штатива для лазерного уровня. Если треноги нет, можно сделать несложную подставку на основе палки или бруса с опорой внизу, задействовать емкость с водой или подвесной механизм. Ниже будут подробно рассмотрены эти варианты.

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Опора в виде штанги, поплавкового устройства или подвеса

Как уже говорилось, в отсутствии треноги используем подручные средства – штангу из черенка от метлы, лопаты или просто бруса или емкость с водой.

Устройство штанги очень простое: брус или палка крепятся к куску доски или плиты ОСБ (фанеры) строго вертикально и так, чтобы конструкция была устойчивой. Проверить угол между опорой и штангой можно строительным угольником, но лучше использовать обычный строительный уровень. В качестве опоры можно использовать распорки, как показано на схеме ниже. К верхней части штанги монтируется брусок под размер пузырькового уровня с прикрепленной указкой – и устройство готово.

Если поставить на пол большую емкость, почти до краев наполненную водой, и установить уровень с лазерной указкой на плоский кусок пенопласта – получится также вполне подходящая опора для самодельного нивелира. Кроме того, в емкости с водой устройство может свободно вращаться, «рисуя» плоскость по всем стенам помещения. Интересно, что для такого «поплавкового» уровня не нужен даже пузырьковый. При ровном куске пенопласта, на котором указка жестко и строго горизонтально закреплена, лазерный луч будет двигаться только горизонтально – за счет безупречной ровности и горизонтальности поверхности воды. Простые действия по изготовлению такого лазерного нивелира своими руками и его работа показаны в видеоролике.

Подвес монтируется еще проще. К крюку для люстры или другому аналогичному креплению на потолке комнаты на веревке или тонкой проволоке крепится брус. На брусе фиксируется лазерная указка так, чтобы луч света был направлен в пол (если нужна разметка пола) или в стены. Далее, вращая получившийся уровень из указки, получаем световую точку или линию на нужной поверхности. На иллюстрации в качестве крепления для уровня-подвеса использован штатив, а сама указка закреплена в отверстии, просверленном в брусе.

Штанга для лазерного нивелира своими руками — Справочник металлиста

Для изготовления такой штанги нужны две трубки. Диаметр выбираете такой, чтобы одна входила в другую. Длину выбирайте из расчета высоты помещения. Длина одной должна быть больше длины второй на половину. Длинную режем пополам.

Вставляем трубку меньшего размера в трубку большего размера, на второй конец тоже также. Телескопический эффект достигнут. Сверлим на трубках отверстия и варим туда гайки. В них вкручиваем барашки для фиксации трубок (чтобы сами не съезжались).

Если нужны распорки (ножки) как у штатива, можно использовать лыжные палки. Ну, с крепежом для уровня сами разберетесь.

в избранное ссылка отблагодарить

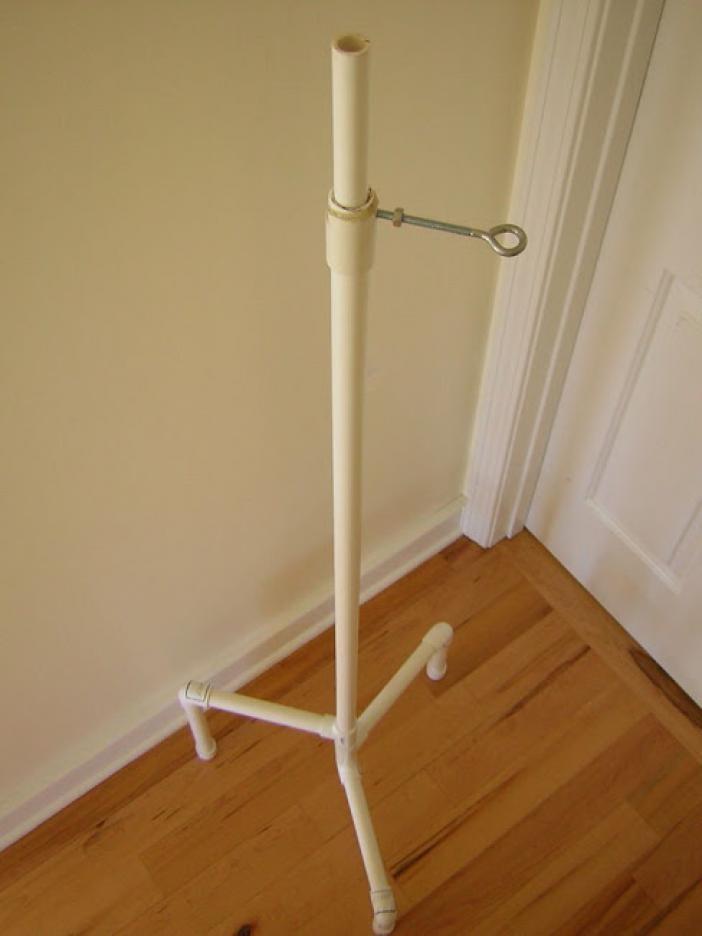

Штатив для оптического уровня из полипропиленовых труб своими руками

Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него.

Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.

Конечно если вы считаете что будите пользоваться штативом крайне часто, и тем более вам его нужно возить с собой, то лучше выбирать заводского изготовления, на али есть масса таких штативов, посмотреть можно по этой ссылке .

Ну ладно, приступим непосредственно к изготовлению, для этого нам понадобится:

Труба ПП (D 25 мм, 2,5 м) — 1 штука
Труба ПП (D 20 мм, 2,5 м) — 1 штука
Тройник ПП 25 мм — 3 штуки
Держатель трубы 25 мм — 5 штуки
Термопистолет клеевой
Чем резать трубы, у меня была сабельная пила
Полт или шпилька который вкручивается в уровень (снизу)

Почти все в сборе

Нарезаем трубы в размер, я выбрал размер опорных ножек около 30 см

Прикидываем как будет выглядеть, нужно ведь как то пропорции соблюсти

Разогреваем аппарат для сварки полипропилена, куплен кстати в Леруа Мерлен за 800 рублей, вроде бы варит не плохо, водопровод на даче смонтировали с помощью него, протечек пока не было.

Когда приваривал центральный тройник к трубам, немного выгнул их вниз к полу (относительно самого тройника), что бы центр был немного приподнят, это облегчает эксплуатацию штатива на неровной поверхности. Стрелками показано куда гнуть.

Ножки тоже выгнул вниз, что бы боковые тройники тоже приподнялись от пола, в итоге уровень стоит на четырех точках опоры (точечных), а не плашмя

Приварил центральную трубку, в которую будет входить труба 20 мм, ведь штатив телескопический.

Подрезал трубу на 25 мм, на высоте 1 метр, в нее вставил трубу диаметром 20 мм (в магазине сразу померил что бы входили друг в друга), обрезал ее полностью вставленной, и оставил несколько см.

Далее нужно закрепить болт резьбой вверх, в трубке на которой будет крепиться уровень или что либо еще. Я сделал это с помощью термопистолета, в хозяйстве вещь очень удобная. Можно купить в строительном магазине или заказать в Китае (дешевле и выбор больше)

Впаял болт в трубу, держится хорошо. Вот что получилось

Закрепил на штативе оптический уровень, выдвинул его максимально, получилась впечатляющая высота. Шкаф на фоне не даст соврать.

Попробовал со включенным уровнем, он самовыравнивающийся, откалибровался по горизонту без проблем, о чем свидетельствует зеленый цвет кнопки включения.

Полевые испытания уже на стройке

По факту эксплуатации могу сказать следующее:

Трубы лучше взять помощнее, эти достаточно хлипкие, и уровень может покачиваться если выдвинуть повыше, из за этого может вообще не откалиброваться.

Держатели труб на концах ножек можно не ставить, за счет того что трубы выгнуты относительно тройников, стоит нормально.

По стоимости вышло около 200 рублей.

Для тех, у кого нет лазерного уровня, но он его хочет

Свой уровень я покупал в Леруа Мерлен. он не дорогой, вышел 2500, вещь очень полезная, о покупке не жалею.

Для тех у кого нет таких магазинов в городе, и жадность продавцов зашкаливает, можно заказать из Китая, оставлю тут ссылку на страницу поиска по Али, именно Лазерных уровней, прежде чем покупать читайте отзывы.

Недорогие уровни — бытовые, при дневном свете их не видно, работать можно только в помещении даже днем, их дальность несколько метров. В общем смотрите сами.

И еще, чуть не забыл, для резки полипропилена и металлопластика используют вот такие ножницы.

Я купил в Леруа Мерлене, рублей за 400, у кого нет возможности, можно на али купить, сделал выборку по не дорогим, ссылка на али.

У меня все, спасибо за внимание. Задавайте вопросы, отвечу по возможности.

Дополнения к устройству самодельного лазерного уровня

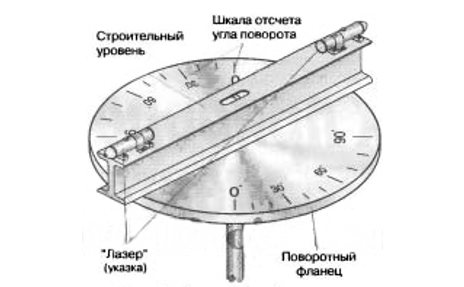

Повысить точность приспособления помогут дополнительные детали и использования не одной, а двух и более лазерных указок. Один из наиболее простых вариантов усовершенствований – использование пузырькового уровня с двумя указками, закрепленного на поворотном фланце с разметкой – поможет поворачивать устройство на произвольный угол. Для того, чтобы система работала нормально, важно точно совместить оси лазерных лучей и закрепить фланец строго горизонтально. Удобство системы в том, что ее можно монтировать на треногу или штангу.

Меняя положение уровней и количество указок, можно получить лазерный разметчик, обеспечивающий световой крест.

Если в хозяйстве уже есть оптический нивелир, можно использовать его как подставку для дополнения в виде лазерного указателя. Пример такой конструкции приведен на фото.

Схема предельно проста: планка с закрепленной на ней «связкой» строительного пузырькового уровня и лазерной указки, жестко смонтированная на подставке нивелира.

Для тех, в чьем распоряжении есть штатив для фотоаппарата или видеокамеры, предлагаем схему нивелира своими руками, выполненного из штатива с регулируемыми ножками, скоб и всей той же «связки» уровень+указка.

Глазомерный нивелир

Топографическая/геодезическая съемка местности может понадобиться и домовладельцу-частнику. Напр., чтобы своими силами подключить сток из дома к общему септику или централизованной канализации. Но гораздо большее значение хороший, недорогой и надежный глазомерный нивелир имеет для урока по географии. В большинстве школ для практических занятий по глазомерной съемке есть грубый транспортир с отвесом и компас Андрианова. Конечные результаты работы с ними принижают в глазах учеников авторитет как педагога, так и образовательного процесса в целом, а практических навыков учащимся практически не дают.

Основные приемы нивелирования сравнительно ровной местности и крутых склонов показаны на рис. ниже. Профессионалы производят нивелирование, пользуясь теодолитом, но это прибор дорогой, требующий осторожного обращения и специального обучения работе с ним. Мы сделаем достаточно точный, стабильный и удобный в работе глазомерный нивелир попроще – из компаса с визиром и хорошего транспортира с отвесом.

Основные приемы нивелирования на местности

Компас подойдет обычный туристический. Лучше – в круглом корпусе (поз. 1 на след. рис.). Если взять более дорогой планшетный компас (поз. 2), то при юстировке нивелира (см. далее) погрешность установки прицела придется записать и потом все время ее учитывать.

Какие нужны компас с визиром и транспортир для изготовления глазомерного нивелира

Если же есть немного «лишних» деньжат, то еще лучше пригоден для нивелира инженерный компас. На вид он такой же, как туристический. Но, во-первых, инженерные компасы снабжаются хотя бы простейшим встроенным дефлектором, существенно уменьшающим влияние на стрелку близлежащих ферромагнитных предметов и электромагнитных полей (напр., от ЛЭП). Во-вторых, в продаже есть инженерные компасы с 2-мя градусными шкалами: прямой (правой) и обратной (левой, буссольной). По буссольной шкале непосредственно, без дополнительных вычислений, считывается магнитный азимут места.

Школьный транспортир-угломер (поз. 3) пригоден, как сказано выше, разве что испортить настроение учителю и позабавить ученичков. Для нивелира нужно брать инженерный (поз. 4) или штурманский транспортир длиной от 30 см. Первое его достоинство – не менее 2-х шкал (прямой и обратной) из 2-х рядов рисок каждая. Это при некотором навыке позволяет брать угол места с точностью плюс-минус 0,5 градуса. Чего вполне достаточно как для прокладки трасс инженерных коммуникаций, так и для школьных занятий. Второе – в продаже имеются профессиональные транспортиры (картографические, геодезические, геологические, горные) с 3-ей двухсторонней шкалой, по 90 градусов от нуля по отвесу. Т.е., угол места таким транспортиром берется опять-таки без дополнительных вычислений.

Устройство самодельного нивелира для глазомерной нивелировки на местности показано на поз. 1 и 2 рис. ниже. Уровень в данном случае нужен непременно прецизионный. Его устанавливают поближе к штативной гайке или, если прибор крепится на штативе без нее (см. выше), точно по центру доски. Компас ставят поближе к целику прицела. Материал рабочей площадки, его подготовка и обработка такие же, как для лазерного нивелира, см. выше; то же касается и возможности обойтись без штативной гайки. Крепление компаса – лапками на саморезах; уровня – любое. Мушка – черный саморез 2х15 или 2х25. Под головку самореза на исподе рабочей площадки высверливается лунка на полтолщины доски, а его кончик спиливается на ровную плоскость. Целик – мебельный уголок 10х10х(0,5-1) с овальными установочными отверстиями. Если такого не найдется, отверстия в одной из полок нужно распилить в овалы надфилем. Прицельную и азимутальную линию процарапывать и заливать краской не требуется, они нужны однократно при юстировке прибора, см. далее. Нить (подвес) отвеса лучше всего сделать из тонкой рыболовной лески. Ее верхний конец обводится вокруг крепежного самореза без узла, свободной петлей, и при сборке зажимается между парой шайб, чтобы подвес не выскользнул и не терся о транспортир.

Устройство самодельного глазомерного нивелира для работ на местности

Особенности сборки

Ответственный момент изготовления данного нивелира – установка мушки:

Под мушку на сверлильном станке (чтобы получилось точно перпендикулярно пласти рабочей площадки) сверлят сквозное пионерное (установочное) отверстие диаметром 1-1,3 мм.
Затем большим сверлом, перевернув доску, выбирают лунку под головку самореза.
После этого саморезом с еще не опиленным кончиком прогоняют установочное отверстие 2-3 раза.
Далее саморез вывинчивают, а с установочное отверстие с накатанной им резьбой капают 2-3 капли ПВА и тонкой проволочкой или лучинкой проталкивают клей по всей длине отверстия.
Наконец, доску сушат не менее 2-х суток в отапливаемом помещении, а кончик самореза тем временем аккуратно опиливают, как указано выше.

Кроме того, одну из полок уголка для целика нужно ровно спилить на высоту ок. 1 мм (поз. 1а на рис.). Фактически – лишь бы отгиба чуть-чуть осталось над изгибом. После этого посредине получившейся планки целика пропиливают ножовкой-шлицовкой или (лучше) ручным лобзиком с пилкой по металлу прицельную прорезь на глубину тоже ок. 1 мм. Точность разметки – по слесарной линейке, т.к. далее прицел будет юстироваться. Дело здесь в том, что у нивелира нет ни ружейного приклада, ни пистолетной рукояти. Поэтому, чем ниже целик над доской, тем меньше будет погрешность при съемке уклонов, т.к. в простейшем прицеле данного типа точность прицеливания по углу места зависит от несовпадения осей зрения и прицельной. Если же целик низкий, то при вертикальном отклонении оси зрения в прорези вместо мушки окажутся или доска, или небо.

Юстировка

Юстировка глазомерного нивелира такой конструкции производится в 3 этапа: прицел по вертикали (углу места), компас и прицел по азимуту (по горизонтали), угломер. Все этапы осуществимы в домашних условиях (без выхода в поле) и без использования спецоборудования.

Прицел по углу места

Отъюстировать прицел по углу места несложна, нужен только хороший проверенный строительный уровень. Вначале рабочую площадку по ее собственному уровню выставляют точно горизонтально. Мушку ввинчивают на место (снизу!) и кладут на нее и целик уровень. Потом, ввинчивая/вывинчивая мушку, пузырек уровня выводят точно между рисками, поз. 3 на рис. По окончании юстировки доску переворачивают, в лунку с головкой мушки капают ПВА и оставляют сушиться. Клей ПВА достаточно надежно зафиксирует мушку, и в то же время его засохший можно выковырять для переюстировки, если потребуется.

Юстировка по азимуту

Для юстировки нивелира по азимуту понадобится репер – удаленный тонкий и четкий вертикальный предмет: труба котельной, мачта антенн сотовой связи и т.п. Юстировать нивелир по азимуту можно прямо из комнаты через окно, но лучше все же на открытой местности вдали от влияющих объектов, т.к. измерить, учесть и устранить девиацию компаса в домашних условиях очень сложно. Юстируется нивелир по азимуту в след. порядке:

Площадку нивелира выставляют горизонтально по уровню;
Ставят компас на место отметками север-юг (СЮ, NS) точно по линии азимутов;
Площадку поворачивают, пока стрелка компаса не встанет точно по отметкам СЮ (NS);
«Ловят» в визир компаса репер, поз. 4 на рис;
Записывают взятый азимут с точностью в 0,5 градуса;
Смотрят в прицел (поз. 5а) и, осторожно поворачивая прибор, берут репер на мушку (поз. 5б);
Ослабляют крепление целика и, также осторожно смещая его, «ловят» мушку в прорезь, поз. 5в;
Окончательно фиксируют целик;
Ослабляют крепление компаса и, поворачивая его, выставляют стрелку на деление по замеренному ранее азимуту (снова поз. 4);
Окончательно закрепляют компас.

Теперь понимаете, зачем нужен именно круглый компас? Тем не менее, вся процедура юстировки довольно кропотлива. В геодезии и топографии специалисты, умеющие быстро и точно вести глазомерную съемку, всегда в большой цене. Поэтому по результатам практических работ, скорее всего, понадобится еще разок-другой переюстировать прибор.

А если компас планшетный?

Его-то довернуть до истинного азимута не получится. Поэтому вместо п. 9 выше записывают прямо на доске поправку на разность истинного и взятого азимутов. Берется она с плюсом, если площадка при юстировке прицела доворачивалась влево (против часовой стрелки), и с минусом, если вправо. Напр., в случае на рис. площадку потребовалось довернуть вправо прим. на 2 градуса. Поправка будет –2 градуса; ее нужно будет каждый раз отнимать от азимута, взятого компасом, чтобы получить азимут истинный. Если бы репер в неотъюстированном прицеле ушел в сторону, обратную той, что на рис., то прибор нужно было бы доворачивать влево, поправка получилась бы плюсовой и ее нужно было бы прибавлять к взятому азимуту.

Угломер

Проще всего юстируется угломер: боковые крепления транспортира ослабляют и площадку прибора выставляют точно горизонтально. Теперь нужно повернуть транспортир вокруг центрального крепежа, пока нить не станет точно на 90 градусов (или на 0 по двухсторонней шкале), закрепить транспортир окончательно – все, прибор готов к работе.

Полезные советы при создании самодельных нивелиров на основе лазерных указок

Несмотря на удобство, компактность и низкую цену выполненных своими руками устройств, у них есть два основных недостатка: сравнительно малая точность и короткий период работы при постоянном использовании лазерных излучателей. Первый вопрос решается настройкой прибора. Для устранения второго недостатка специалисты советуют заменить батарейки-«таблетки» в лазерных указках внешним источником питания. При этом важно подобрать источник с требуемым напряжением. Обычно оно составляет 4,5 В, но для разных моделей может отличаться.

Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода. Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях.

Немного увеличив бюджет, можно приобрести простейший лазерный уровень с рулеткой или без. В этом случае крепить на любую основу можно уже готовый прибор, а не связку пузырьковый уровень-лазерная указка.

Часто у таких устройств уже есть места для установки на штатив или треногу.

Также в качестве источника лазерного излучения можно использовать лазерную рулетку.

Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров. Кстати, сам штатив (треногу) удобно делать из ПВХ-труб.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Настройка прибора

Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.

После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.

Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).

Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.

Из чего можно сделать штативы и штанги

Есть несколько вариантов изготовления инструмента: из телескопической, полипропиленовой, алюминиевой трубки, из металлического профиля.

За основу берут подручные материалы, некоторые части (например, головку) можно приобрести отдельно. В любом случае смастерить конструкцию самостоятельно будет дешевле, чем покупать в магазине.
