В делах кузовного ремонта исправление вмятин – это повседневное занятие.

С того момента, как выяснилось, что такой дефект проще устранить вытягиванием металла наружу, появился особый аппарат, получивший название споттер.

Его использование сокращает продолжительность восстановления формы листового металла, а потому полезность и эффективность подобного оборудования в кузовном цехе остается на высшем уровне.

Интересно, что это название обозначает любой аппарат контактной сварки, но лишь в странах СНГ споттерами называют аппараты точечной сварки, предназначенные именно для восстановления кузова авто.

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

• корпус, в котором размещены электрические компоненты;
• кабель массы;
• сварочный пистолет с кабелем;
• остро заточенный электрод.

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Устройство аппарата точечной сварки

Для всех разновидностей споттеров характерна общая схема устройства:

1. Любая модель точечной сварки для рихтовки автомобильного кузова имеет блок питания, который может работать, как на переменном, так и на постоянном токе.
2. К основному блоку подключен провод заземления и кабель.
3. На свободном конце кабеля располагается сварочный пистолет вытянутой формы. Именно форма инструмента обеспечивает отличный доступ к самым сложным местам для работы.
4. На конце пистолета крепятся различные насадки.
5. На передней стороне корпуса имеются кнопки и регуляторы для управления прибором. На панели можно найти регуляторы сварочных режимов, модуль управления силой тока, экран, на котором отображаются параметры работы конструкции.

Для непосредственного начала работы необходимо извлечь аккумулятор из машины. Провод заземления зафиксировать на кузове. Прибор подключают в сеть.

Пистолет с уже готовой насадкой подводят к точке повреждения. При этом рихтовка материала производится непосредственно в точке воздействия контактов точечной сварки.

Ещё один вариант воздействия инструмента заключается в приваривании к поверхности кузова металлической детали, за которую в дальнейшем производят вытяжку поврежденного металлического листа (при невозможности использования основного метода).

Особенности применения споттера

Основные области применения устройства это:

• сварка тонкостенных деталей;
• рихтовка кузовных деталей без разборки корпуса или обивки.

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Что такое споттер и как им работать? Какой аппарат выбрать?

Споттер – это один из наиболее современных и технологичных инструментов, ориентированных на точечную сварку. Основное его назначение – кузовной ремонт, восстановление металлических элементов транспортных единиц.

Принцип действия идентичен остальным сварочным аппаратам, он заключается в том, что он выделяет тепловую энергию в точке, где контактируют между собой свариваемые материалы. Выделяется энергия при прохождении электрического тока.

Споттер позволяет вести работу со всеми кузовными деталями, но наиболее эффективен он при манипуляциях с объемными элементами, доступ к обратной стороне которых затруднен. Преимущество устройства в данном случае сводится к тому, что материал можно выправить без демонтажа.

В такой ситуации используется методика вытягивания. На дефектной плоскости фиксируется крепеж, благодаря которому и удается вытянуть вмятину.

Средняя толщина металла кузовных панелей составляет полтора миллиметра, а потому с реализацией данной технологии никаких проблем не возникает.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

• кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
• постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

• Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
• Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии.

Что это такое?

Чтобы понять принцип работы этого устройства, сначала нужно узнать, что такое споттер. Он представляет собой своеобразную облегченную версию сварочного аппарата, который используется для точечной сварки. В большинстве случаев такая технология пригождается для выполнения рихтовки, то есть выравнивания механически изогнутых мест, на автомобилях.

Так, споттер помогает деталям вернуть себе изначальную геометрическую форму и применяется в основном для:

• капотов;
• дверей;
• крыш;
• крыльев и т. д.

Обрабатываться могут как мелкие дефекты, так и сложные повреждения от столкновений.

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

• сварку ремонтных шайб;
• сварку стержня, выправляющего вмятины тягой;
• нагрев металла для его осадки с помощью графитовых электродов;
• систему вентиляции и защиты от перегрева с включением после остывания.
• переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Какой споттер выбрать?

Выбирая аппарат для кузовного ремонта, необходимо ориентироваться на следующие советы:

• Для профессиональной деятельности лучше покупать сразу споттер с максимальным функционалом и широким выбором рабочих режимов. Такое оборудование позволит выполнять большую часть рихтовочных работ силами одной модели.
• Для работы с металлом, толщина которого превышает 1,5 мм, потребуется модель, способная выполнять сварку с двух сторон. Если толщина кузовных элементов менее 1,5 мм, с задачей справится односторонний споттер.
• Выбирая модель для дома, нет смысла покупать профессиональное оборудование с полным комплектом рихтовочных приспособлений. На первых порах подойдет аппарат средней мощности, при помощи которого можно будет выполнять несложную работу, вроде выравнивания вмятин на плоских поверхностях.
• Трансформаторные модели обладают более высокими КПД и мощностью, однако, энергии они расходуют также намного больше, нежели конвертерные варианты. Первые подходят для систематической работы, а вторые – для периодической.

Выбирая споттер, предпочтение лучше отдать цифровым моделям, в конструкции которых предусмотрена электроника, способная самостоятельно управлять режимами сварки, автоматически дозировать сварочный импульс.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

• Параметры сети электропитания — 220 В 50 Гц.
• Потребляемая мощность — до 10 киловатт.
• Пиковый ток сварки — 1300 А.
• Напряжение в рабочей цепи — от 7 до 10 В.
• Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
• Переключение между режимами сварки и прогрева.
• Тяговое усилие с применением металлического электрода — до 100 кг.
• То же для монтажной шайбы — более 100 кг.

Эти параметры могут служить ориентиром и для аппаратов, собранных своими руками.

Методы работы со споттером

Принцип действия устройства по выпрямлению вмятин в тех местах кузова, подобраться к которым с обратной стороны без серьезной разборки обивки или конструкций и узлов автомобиля невозможно, основан на вытягивании вмятой области поверхности за временно приваренный крепеж — монтажную шайбу или металлический стержень. Создаваемое обратным молотком усилие направлено изнутри корпуса к внешней стороне вмятой поверхности, имитируя удары киянкой из недоступного места.

Споттер, сделанный своими руками, в работе

Технологический процесс можно разбить на следующие операции:

• Удалить с центра вмятого участка кузова краски, грунта и загрязнений — зачистить надо до голого металла.
• Подключить массу споттера к кузову автомобиля. Аккумулятор автомобиля должен быть отключен, а зажигание выключено, во избежание повреждения электрооборудования импульсами сварочного тока.
• Приварить точечной сваркой крепежные элементы к центру вмятины.
• Выправить вмятину, вытягивая металл за крепежный элемент.
• Скручивающим движением удалить крепеж с выравненной поверхности.
• Зачистить место крепления шайбы или электрода и подготовить кузовной элемент к окрашиванию.

Для работы со споттером, магазинным или сделанным своими руками, мастеру будет достаточно общих навыков сварочных и слесарных работ. Необходимо выполнять требования производственной безопасности во избежание причинения вреда жизни и здоровью людей и повреждения материальных ценностей.

Конструктивные особенности и рабочие параметры

Итак, споттер. Что это такое? Разберемся более подробно.

Устройство сформировано следующими модулями:

• аппарат, благодаря которому ведется контактная сварка;
• заземляющий кабель;
• кабель подачи тока, на конце которого закреплен сварочный пистолет – основной рабочий элемент.

Пистолет может оснащаться насадками различных типов, которые подбираются в зависимости от того, какие именно операции предстоит выполнить.

На фронтальной панели сварочного аппарата располагаются органы управления, благодаря которым удается корректировать мощность, силу тока.

Наиболее современные модификации оснащаются жидкокристаллическими дисплеями, позволяющими видеть текущие рабочие показатели, держать весь процесс под контролем.

Основные разновидности

Устройства представлены следующими категориями:

1. Инверторные.

Данное оборудование оснащено преобразователями, благодаря которым они функционируют вне зависимости от напряжения. Это упрощает работу, а также расширяет список задач, доступных для реализации.

Аппараты компактны, позволяют вести сварку с высокой точностью и скоростью, сила тока остается стабильной на протяжении всего процесса.

2. Трансформаторные. Такие споттеры подключаются к сетям переменного тока, они дешевле инверторных аналогов, их функций вполне достаточно для того, чтобы выполнять простые операции.

Наиболее функциональными моделями данной категории считаются трехфазные приборы, что объясняется повышенной мощностью. Главный недостаток трансформаторной техники заключается в том, что она не подходит для работы с металлом, покрытым слоем цинка.

Допускается классификация и по материалам, с которым ведутся операции:

3. Споттер по стали. Наиболее распространенное устройство, позволяющее проводить операции со стальными кузовными элементами.

4. Модели, ориентированные на работу с алюминием. Данный металл обладает совершенно другими характеристиками, в сравнении со сталью, а потому работать с ним необходимо соответствующими приборами.

Смотрите полезное видео, что такое споттер и работы с помощью него:

Принципы» выбора

Чтобы выбрать споттер, который окажется по-настоящему полезным и функциональным, необходимо руководствоваться следующими моментами:

• Для профессионального использования лучше выбирать максимально функциональное устройство, с обилием режимов работы. Оно позволит вести целый спектр работ по рихтовке, избавит от покупки дополнительных инструментов.
• Работа с листами металла толщиной более 1.5 миллиметров подразумевает использование моделей с двусторонней сваркой. Если указанное значение меньше, то достаточно и одностороннего варианта.

Для домашней эксплуатации хватит и простой модели со средним показателем мощности. Ее вполне хватит для того, чтобы выравнивать не слишком глубокие вмятины.

Изучим также краткий рейтинг споттеров:

1. Серия GS от бренда Garwin. Достаточно демократичная цена и функциональный набор, вполне соответствующий даже профессиональной эксплуатации.

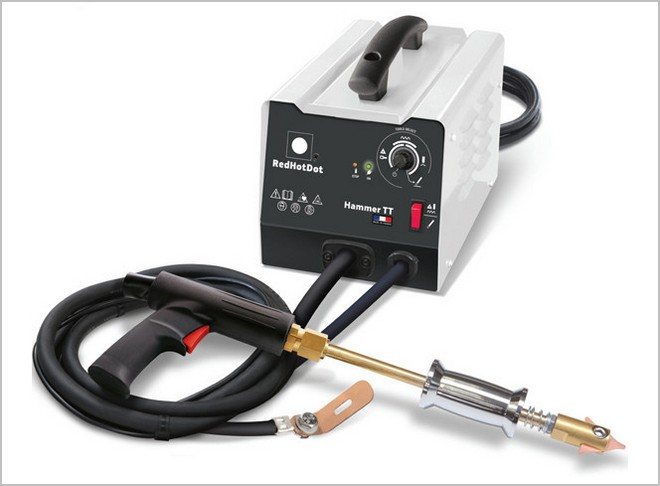

2. Серия TT от компании Hammer. Высокий уровень безопасности, цифровое управление, позволяющее с максимальной точностью контролировать рабочие параметры. Мощность вполне достаточна для домашней эксплуатации.
3. Gyspot. Качественная техника французского производителя.

Читать также: Сход развал рено логан
Смотрите видео-отзыв человека использующего споттер — RedHotDot HAMMER ТT:

Полезный видео-обзор французского Spottera GYSpot 2700 для кузовного ремонта:

Отзывы также дают понять, что неплохо себя зарекомендовали устройства от Русского мастера, иностранных фирм Holex, Aurora, Telwin.

Видео работы со споттером:

Есть определенная технология работы, когда к деталям с вмятинами невозможно подобраться с обратной стороны вмятины. Особенно часто этот способ используется для исправления порогов, дверей или задних крыльев. Основан прием на том, что усилие прикладывается только к внешней стороне поверхности. Производится такая работа споттером (spot – точка). Это однофазный электронный аппарат с пневмоклещами и воздушным охлаждением для точечной сварки, управляемый микропроцессором, который оснащен многофункциональной контрольной панелью, она используется для автоматического изменения параметров точечной сварки согласно выбранному инструменту и толщине металлических листов, а также времени контакта и его силе.

Это кропотливая и трудоемкая работа, т.к. представляет она собой следующее. Односторонняя точечная сварка, производимая аппаратом с выделением большого количества тепла в точке контакта, происходит при поступлении тока, далее при помощи упора или с использованием инерционного (обратного) молотка, а иногда и рычажных устройств, выравнивается очень небольшая локальная поверхность. И таким образом проходя всю поверхность вмятины сантиметр за сантиметром, мы постепенно «вытаскиваем» ее в исходное положение.

Потом она зашлифовывается, чтобы убрать точки от сварки и сделать поверхность гладкой, поняв, что она соответствует исходным параметрам. При работе с таким аппаратом обязательно производится заземление на корпус, и от аккумулятора отсоединяется отрицательная клемма, т.е. учитываются меры безопасности необходимые для Вашего автомобиля и для человека, который работает с ним.

Иногда Клиенты волнуются по поводу очень глубоких вмятин, т.к. кажется, что это место на автомобиле никак не получится исправить. При помощи споттера можно сделать и это, приварив неокрашенную пластину на место сильной вмятины точечной сваркой, а потом по контуру специальной насадкой–полумесяцем, и вмятины, как не бывало.

Основное предназначение споттера – это удешевить ремонт путем исключения дорогостоящих арматурных работ с заменой деталей, что хорошо для Клиента и, конечно, же облегчить работу мастера, но при этом он должен обладать навыками работы с таким аппаратом, т.к. при использовании необходимо не только знать, как работает аппарат и для чего используются многочисленные дополнительные принадлежности типа зажимов для кузовных работ, точечных креплений массы, рихтовочных вытяжных устройств, электродов, оснасток для вытяжки ребер жесткости, обратных молотков, шпилек, проволок, шайб, полумесяцев, а используется это все только для того, чтобы очень аккуратно и ровно выправить заломы и вмятины на Вашем автомобиле. При такой технологии ремонта оригинальные швы и стыки на панелях, и стало быть заводское антикоррозийное покрытие остается нетронутым.

Если деталь очень сильно деформирована, то ее, конечно, лучше заменить, но тогда мы обязательно получим Ваше согласие на такой вид работ.

Новые технологии кузовного ремонта.

Облегчить труд жестянщику помогают современные инструменты которые изначально появляются в Европе, затем в США, Японии и России. Споттерры в России в последнее время стали очень популярны.

digitalSpotter (споттер) — аппарат односторонней точечной сварки. Основной принцип действия – сварка сопротивлением. Его можно применять для выправления крупных деталей кузова, где заводом установлено ограничение доступа изза дополнительной жесткости или конструктивной особенности кузова. Такие как задние арки крыльев, двери, пороги, и т.д.

При помощи специального элемента к поврежденной детали приваривают быстро липнущий элемент которые в последствии физического воздействия руки выпрямляет деталь в базовое положение. При помощи специальных настроек споттером можно нагревать детали участками для их рихтовки. Используется при вытягивании металла при хлапунах.

Технологический процесс выглядит так:

• Деформированный участок не обходимо зачистить до металла. • К ремонтной поверхности плотно крепим контакт заземления. • При помощи сварки точками привариваются крепежные элементы. (это могут быть треугольники, шайбы, шпильки, обратный молоток). • Осуществить захват крепежного элемента и, используя специальные приспособления для правки, произвести вытяжку дефектной поверхности. В качестве приспособления для правки используют стапели, гидроцилиндры, механические растяжки, стяжки, обратный молоток. • Приваренный элемент легко удаляется рукой вращательным движением. • После ремонта места сварки зачищают и готовят поверхность к шпатлевке. Работа с потером требует немного навыков в сварочных работах для правильной установки режимов тока и напряжения. А также соблюдении правила техники безопасности. При установки режимов нужно учитывать толщину металла, и верно подобрать крепежный элемент, а также установить точное время сварки. Если кузов машины алюминиевый, то нельзя использовать обратный молоток, процесс правки должен быть более плавным. При работе с потером нет необходимости разбирать обшивки дверей, полости багажника, порогов и т.д. т.к. работа производится исключительно снаружи детали. Дешевые digitalSpotter это в основном однофазные трансформаторы переменного тока. Они не могут быть использованы для кузовов из оцинкованной стали или стали с высокой упорной прочностью. В более мощныхспоттерах применяется 3х фазные трансформаторы постоянного тока. В современных используется инверторная система, они более легкие и компактные. При помощи такого оборудования сварное соединение имеет высокое качество (т.к. может быть получен ток высокой частоты до 2000Гц). Споттером в кузовных работах можно использовать при любых ситуациях ремонта. Современные цифровые споттеры снабжены электронным управлением режимами сварки. Специальные насадки для ремонта.

Обратный молоток с заменой облегченного груза.

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть инверторного споттера в домашних условиях не получится, однако есть возможность собрать споттер из инвертора, взяв исправный инверторный блок.

Споттер: что это такое и зачем он нужен?

Работы, связанные с рихтовкой автомобиля, не всегда сводятся к базовым навыкам в работе с инструментами. Часто требуется точность, знание конструкции и геометрических особенностей деталей кузова. Даже при наличии знаний потребуется вспомогательный, специализированный инструмент, им выступает споттер. Что такое споттер и как он работает, рассмотрим далее.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

• Сварочный пистолет.
• Кабели для массы и для электрода.
• инопуллер, или обратный молоток.

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

Рабочий пистолет споттера

Сварочный пистолет является главным рабочим инструментом споттера. Для профессиональной деятельности с большими объемами работ надежнее будет купить пистолет в магазине, но для эпизодического использования вполне реально изготовить пистолет для споттера и своими руками.

В качестве донора запчастей часто берут клеевой пистолет или горелку от сварочного полуавтоматического устройства. Тем, кто считает, что должен сделать весь споттер своими руками, или просто любителям выпиливать понравится идея собрать пистолет из пары симметричных заготовок из толстой гетинаксовой а или текстолитовой пластины. В одной заготовке размещается паз для кронштейна, держащего электрод. В другой удобно расположить светодиод подсветки рабочей зоны и триггер подачи импульса.

Кронштейн — одна из самых ответственных частей. Его изготавливают из квадратного или прямоугольного медного профиля, а для электрода берут медный стержень диаметром 0,8- 1,0 см.

Присоединить электрод к аппарату имеет смысл применить готовым сварочным кабелем (совмещенным с контрольным, имеющим не менее пяти жил по 0,8-1,2 кв. мм сечением). Три из них соединяются с триггером подачи импульса, вынесенным на рукоятку, а два служат для питания подсветки. Оконечность кабеля следует залудить и распаять в отверстии кронштейна.

Инопуллер обратный молоток для самодельного споттера

Умельцу, изготовившему споттер своими руками, будет вполне по плечу сделать обратный молоток. Магазинные инопуллеры стоят дорого, так что затраченное время должно окупиться.

Главным донором деталей выступит монтажный пистолет для герметика, жидких гвоздей и прочего в тубах по 310 мл. Ту часть пистолета, куда вкладывается туба, нужно срезать болгаркой или ножовкой, понадобится только механизм подачи штока и рукоятка. На оставшуюся площадку привариваем на равных расстояниях друг от друга три расходящиеся под небольшим углом прутка или арматуры диаметром 0,6- 1,0 миллиметра — это и будут упорные стойки обратного молотка. Тот же материал пойдет на кольцо диаметром около 10 см, к которому надо приварить концы упорных стоек. Кольцо следует тщательно зачистить и обмотать скотчем или плотной бечевкой, чтобы предотвратить как приваривание кольца к ремонтируемой поверхности, так и ее дополнительное механическое повреждение.

Шток следует обрезать с двух сторон, с одной приварить к нему болт с двумя гайками. Это будет клемма для кабеля, ведущего к стопперу. Другую сторону, ту, где был упор для тубы, надо заострить на точильном камне так, чтобы диаметр плоского кончика составлял примерно 3 миллиметра. Даже не очень опытный домашний мастер выполнит такое задание своими руками за пару — тройку часов, разумеется, при наличии необходимых инструментов и оснастки.

Последний момент в комплектации споттера — это монтажные шайбы, крепеж, привариваемый к выпрямляемой поверхности точечной сваркой.

Делаем споттер из сварочного аппарата

Описанный выше способ производства споттера своими руками хорош, когда под рукой есть готовый сварочный трансформатор. Простейшая схема его использования не содержит тиристорного коммутатора, а подача импульса осуществляется замыканием контактов кнопки в цепи первичной обмотки трансформатора. Схема отличается простотой и надежностью конструкции, не имеет недостаток — высокое напряжение придется подавать на рукоятку пистолета, что небезопасно.

Промежуточный по сложности способ подключения — кнопка замыкает низковольтную цепь обмотки электромагнитного реле, которое и коммутирует высокое напряжение. Управление длительностью импульса в этих вариантах осуществляется на глаз. Для получения качественной сварки таким аппаратом оператор должен приобрести большой практический опыт.

Домашние мастера делятся своим опытом изготовления споттеров из микроволновок и даже из автомобильных аккумуляторов, снабженных стартерным реле, которое и управляет подачей рабочего импульса. Дорабатывают умельцы и сварочные инверторы и даже делают споттер своими руками из сварочного аппарата-полуавтомата. Однако в последнем случае стоимость исходного устройства — донора настолько высока, сэкономить, сделав споттер своими руками, уже не получится. Проще будет за эти деньги приобрести споттер фабричного производства.

Производители споттеров

Среди компаний, занимающихся изготовлением споттеров, ведущими считаются:

• Garwin серии GS – популярны среди мастеров кузовного ремонта, комплектуются набором дополнительного инструмента и отличаются приемлемой стоимостью.
• Hammer серии ТТ – французские аппараты с микропроцессорным управлением и повышенной безопасностью. Дешевле предыдущих, но и обладают меньшей мощностью.
• Karcher – аппараты на тележках Kraft с пуллерами. За счет высокой стоимости их эксплуатация оправдывается только в мастерских сервисах.

Также внимания заслуживают модели от Aurora, Telwin, Nordberg, Holex, Русский мастер.

Как сваривать детали с помощью споттера

Точечная сварка споттером

Технология сварки при посредстве споттера разбивается на следующие этапы:

• Центральная часть вогнутого участка поверхности зачищается до голого металла и обезжиривается.
• К корпусу автомобиля присоединяется кабель массы.
• В центре вмятины размещаются крепежные элементы — монтажные шайбы или сам электрод.
• Дается необходимое число сварочных импульсов, чтобы надежно приварить крепеж.
• Вогнутый участок вытягивается обратным молотком или талями.
• Крепежные элементы удаляются с поверхности скручивающими движениями.
• Выправленная поверхность тщательно зачищается и готовится к шпатлевке.

Куплен ли споттер в магазине или собран своими руками, он будет вам верным помощником в кузовных работах, особенно в тех случаях, когда к вмятине не подобраться с обратной стороны.

Как выбрать споттер?

Немаловажную роль играет, стоимость споттера, это зависит от силы тока (?тока потребления), мощности и функциональности. Чем больше каждый параметр, тем выше стоимость.

Существуют важнейшие критерии, влияющие на стоимость споттера:

• тип преобразователя. Инверторные встречаются реже, но показывают себя хорошо в точечной сварке. Чаще применяются трансформаторные, так как они более надёжны и стоят дешевле;
• производительность. Встречаются модели стандартных показателей мощности, они применимы только для рихтовки отдельных элементов корпуса. Варианты с повышенной мощностью используются для сваривания по точкам и работы с более прочными деталями;
• тип формирования сварки. Самый простой вариант – сварка с одной стороны посредством электрода. Эффективнее и дороже аппарат с двусторонней сваркой, она выполняется особыми клещами, которые раскрываются с обратной стороны вручную или пневматикой и сразу создают зацеп.
