Выбираем сварочные электроды: виды и назначение

Какие электроды лучше

Прежде всего необходимо перечислить критерии, в соответствии с которыми происходит выбор электрических проводников:

• начинающим сварщикам рекомендуется применять в работе расходники с рутиловым покрытием, для опытных специалистов обмазка стержня не играет важной роли;
• электроды могут быть плавящиеся и неплавящиеся;
• необходимо определить конструкцию, изделие или оборудование какого типа предстоит сваривать;
• выбор также зависит от марки обрабатываемой сталей (см. назначения);
• толщина изделий;
• значительное влияние оказывает и тип работ: сложные и массивные конструкции сваривают электродами большого диаметра, сваривание профильных элементов осуществляется материалами диаметром до 2 мм.;
• род сварочного тока и полярность его подключения;
• и не последнюю роль играет качество сварочных электродов.

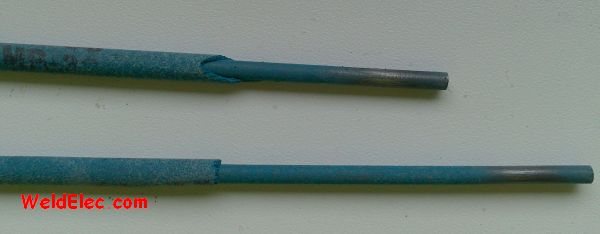

Не используйте материалы со сколотой обмазкой!

Для новичков

Чаще всего вопрос про то, какие лучше, какие хуже задают новички, поэтому начнем с того, какие хорошие электроды для новичков. Как уже было указано ранее, предпочтительным вариантом электродов для новичков являются стержни с рутиловым покрытием. Это обусловлено тем фактом, что данный тип проводников характеризуются легкостью использования.

• АНО-4.
• МР-3.
• ОК 46.00 (на картинке).
• UTP 65D.

Для бытовой сварки

Бытовая сварка характеризуется невысоким уровнем сложности, а также отсутствием особых требований к надежности и качеству сварного шва. При этом ожидается легкость в работе. Поэтому отдельно рассмотрим хорошие электроды для бытовой сварки.

К бытовому свариванию можно отнести работы по изготовлению мелких конструкций (например, сварка оградительных систем(заборов) , каркасов теплиц и другое), выполнение небольших работ в гараже или на стройке частного дома.

Электроды АНО (на картинке справа) чаще всего выбирают для проведения сварки в домашних условиях. Данная марка подходит для работы практически со всеми видами сварочных инверторов. Поэтому и получила большое распространение среди начинающих и домашних мастеров.

Проводники марки МР-3 отличаются универсальностью и неприхотливостью. Данные расходники позволяют сваривать даже влажные, ржавые и плохо очищенные поверхности.

УОНИ – электроды для прочного шва, обладают более капризным “характером”. Для сваривания данной марки необходимо иметь определенные навыки, но зато УОНИ могут применяться для сварки поверхностей любых сложностей. [ads-pc-2][ads-mob-2]

Для сварки нержавейки

Сварочный электрод ЭА-400/10Т.

Теперь, какие электроды лучше для сварки нержавейки. Многие домашние мастера часто интересуются вопросом: можно ли варить нержавеющую сталь обычными электродами? Проводить соединение нержавейки таким типом расходников можно, однако это не совсем профессионально и сварочные швы в скором времени могут покрыться ржавчиной.

Перечень наиболее востребованных марок электродов для сварки нержавеющей стали:

• НЖ-13.
• ОЗЛ-8.
• ЦЛ-11.
• ЦТ-15.
• ЭА-400/10Т.
• ОК 63.30.

Видео

Посмотрите небольшой ролик, где демонстрируется сварка нержавейки “черным” электродом, но как видно по оценкам видео и комментариям к ролику, такая сварка вызывает неоднозначную оценку у профессионалов и у любителей.

С полным списком можно ознакомиться в разделе “Электроды по нержавейке”.

Для сварки чугуна

Электроды ОЗЖН-1

Какие хорошие электроды для сварки чугуна можно было бы порекомендовать? Чугун является одним из самых популярных материалов, используемым в разнообразных сферах и областях. Существует несколько видов чугуна: ковкий, серый, высокопрочный и т.д.

Как правило, практически все, перечисленные ниже электроды подойдут для чугуна, но не любого вида (электрод должен соответствовать марке металла, но это уже тема отдельного разговора) :

• МНЧ-2.
• ОЗЖН-1.
• ОЗЧ-2.
• ЦЧ-4.
• ОК 92.18.

Весь перечень электродов, предназначенных для сварки чугуна, представлены в разделе “Электроды для сварки и наплавки чугуна”.

Для труб

При выборе расходников для сваривания труб главным критерием служит толщина изделия. Чем более толстостенную трубу придется варить, тем больше должен быть диаметр электрода.

Существует четыре вида соединений, которые используются при сварке труб:

• встык;
• внахлёст;
• втавр;
• в угол.

Тип соединения также влияет на выбор марки электрода.

Кроме этого, следует помнить, что классификация труб достаточно обширна, поэтому выбрать лучшие электроды для труб – это вопрос некорректно поставленный. Для работы с ответственными трубопроводами следует применять электроды, рассчитанные на сложные сварочные процессы. К расходникам для сваривания бытовых труб (например, водопровод) не предъявляются повышенные требования по прочности и надежности.

Востребованные марки сварочных материалов для сваривания труб:

• ЗИО-20.
• ТМЛ-1У.
• УОНИ-13/55.
• ЦУ-5.

Полный перечень представлен в разделе “Электроды для сварки труб”.

Следует отметить, что наибольшей популярностью у профессиональных сварщиков пользуются электроды LB-52U. Данная марка отлично подходит для сваривания ответственных резервуаров; газопроводов, внутри которых поддерживается высокое давление.

Любителям и начинающим сварщикам для бытовых целей рекомендуется приобретать марки с рутиловым покрытием: АНО-4, МР-3С, ОК 46.00 и другие. [ads-pc-3][ads-mob-3]

Для инвертора

Опять-же, новички задают вопрос: “Какие сварочные электроды лучше для инвертора?”. На современном рынке материалов для сварки представлено великое множество электродов для инвертора.

Большинство (а практически все) марки подойдут для оборудования данного типа, так как подобные агрегаты выдают постоянный ток. А если электрод варит “переменкой”, то он будет варить и “постоянкой”.

Если же у сварщика возникает вопрос о подходящих для инвертора видах проводника, скорее всего это начинающий специалист. Соответственно, рекомендуется применять расходники с рутиловой обмазкой.

Толщина

Виды электродов для ручной дуговой сварки разделяются по толщине покрытия, находящейся в зависимости от диаметра внутреннего стержня. Однако разделение осуществляется не от точных размеров, а от соотношения между ними.

Тонкое покрытие обозначается буквой «М». Толщина обмазки составляет 20 процентов от диаметра стержня. Среднее покрытие обозначается буквой «С». Это является наиболее распространенным вариантом. Толщина обмазки составляет 45 процентов от диаметра стержня.

Толстое покрытие обозначается буквой «Д». Толщина обмазки составляет 80 процентов от диаметра стержня. Свыше 80 процентов имеет особо толстое покрытие, обозначаемое буквой «Г». Также является важным правильный выбор размера поперечного сечения. Он находится в зависимости от толщины подготовленных кромок соединяемых изделий.

Какое нужно покрытие

Существует четыре основных вида покрытия, каждое из которых имеет свои отличительные свойства.

1. Кислое покрытие состоит в основном из железа, марганца, кремния и прочих химических элементов. Электроды с данным видом обмазки имеют в маркировке букву “А”. Преимущества расходников с кислым покрытием: высокая сопротивляемость появлению в сварном соединении воздушных каналов; возможность обработки ржавых изделий и деталей с окалиной. Основной недостаток – опасность появления горячих трещин на металле сварочного шва.

2. Электрические проводники с целлюлозным видом обмазки обозначаются буквой “Ц”. Особенность – высокое содержание органических веществ (массовая доля может достигать 50%): целлюлоза, органические смолы, ферроспалвы и т.д. При сгорании в дуге такого рода покрытия выделяют большое количество защитных газов и малое – шлака. Это гарантирует удобство сварочных работ в вертикальном положении. Недостатки: высокое содержание водорода при работе со сталью могут отрицательно сказываться на характеристиках наплавленного металла; значительно количество брызг.

3. Рутиловые электроды имеют в маркировке букву “Р”. Основой покрытия является рутил, а также некоторое содержание кремния и кислорода. Данный вид характеризуется спокойным расплавлением, небольшим количеством брызг, легким отделением шлака, шов имеет тонкий рисунок. Важная особенность – простота повторного зажигания дуги. Сварочные работы следует проводить в условиях нормальной влажности и после прокалки материалов, иначе качество соединения ухудшается и появляются признаки окисления.

4. Основное покрытие электродов обозначается буквой “Б”, состоит из карбонатов магния и кальция. Проводники с данным типом обмазки предназначены для работы на постоянном токе, а также для соединения ответственных конструкций и трубопроводов. Наплавленный металл обладает повышенным уровнем пластичности, не отличается склонностью к окислению. Главное достоинство – слабая насыщенность такого типа покрытия водородом позволяет исключить ухудшение характеристик стали и других металлов. Основной недостаток – образование большого количества шлака.

Видео описание

Расшифровка обозначений электродов.

Ниже расскажем о классификации электродных элементов, их назначении и свойствах.

Предназначение металлического стержня — наплавление свариваемого материала на конкретное место, где производится соединение заготовки. Основная часть электрода служит для проведения через себя тока. Конец расходника под воздействием повышенной температуры сварочной дуги расплавляется. В момент плавления окончания электрода образуется совместно с расплавленной конструкцией целостное изделие.

Из чего состоит плавящийся электрод

Сварочный электрод имеет простое строение. Главная его составляющая – стержень, с наружной стороны сделано специальное покрытие. Конец, который плавится и контактирует со свариваемым материалом, сделан без обмазки.

Популярные и самые хорошие отечественные электроды для сварки

ВНИМАНИЕ! Приведенная далее информация основана на основе данных, взятых из свободного доступа на момент написания этой статьи. Для большей объективности, мы сделаем свой рейтинг электродов для сварки, который приведен ниже. Приглашаем добавить свой голос.

В результате маркетинговых исследований рынка сварочных материалов, наиболее популярными брендами в последние годы являются:

• Ресанта.
• СпецЭлектрод (Москва).
• “ЛЭЗ”.

Рейтинг экспертов выглядит следующим образом:

• КОМЗ.
• ЭСАБ-Тюмень.
• “Пензаэлектрод”.
• “ЛЭЗ”.
• “СЭЗ”.

[ads-pc-4][ads-mob-4]

Назначение

В марке электрода, как правило, зашифровано его назначение. Например, изделия типов:

• УОНИ — предназначены для сварки деталей при низких температурах;
• АНО-21 — для выполнения работ с тонкими (до 4 мм) деталями, эксплуатируемых под небольшими давлениями;
• МР-3С — для сварки деталей из проката и среднеуглеродистых сталей толщиной до 20 мм;
• ЛЭЗ — для наплавки изношенных деталей;
• недорогие электроды ОЗС-12 универсального применения рекомендованы для сваривания углеродистых сталей, отличаются простотой применения;
• рутиловые изделия марки АНО-4 применяют для сварки низколегированных и низкоуглеродных сталей; работают и на постоянном, и на переменном токах; хорошо варят загрязнённый ржавчиной металл, обладают устойчивым горением дуги, легко очищаются от шлака.

Специалисты различают электроды для сварки, прихватки, наплавки и резки. Большим спросом пользуются универсальные изделия, с которые экономится много времени при выполнении разнородных работ.

Рейтинги

Лучшие (популярные) марки электродов

Материалы по чугуну и нержавейки не включены, по причине своей специфичности.

Лучшие (популярные) производители электродов

Если вы видите, что в рейтингах не хватает заслуженной марки или производителя, напишите в комментариях, они будут добавлены в опрос.

Рекомендуем также ознакомиться с материалом “Как выбрать электроды для сварки“, там даны советы с учетом того, что именно вы собираетесь варить.

Марки

Марки электродов для ручной дуговой сварки зависят от их назначения. Их имеется их немалое количество, однако, можно выбрать среди них те, которые подходят для конкретных работ. Необходимо, чтобы привлекшие внимание марки электродов для дуговой ручной сварки обладали высоким качеством и давали хорошее соединение.

Существуют марки электродов, которые подходят для сварки низколегированных сталей с небольшим содержанием углерода. К ним относятся АНО, УОНИ, ОЗС, ВЦС. Такие электроды относятся к самым популярным видам расходных элементов.

Для сварки изделий из легированных сталей, в том числе обладающих повышенной прочностью, подойдут такие марки, как АНП, УОНИ, ОЗШ-1. Для наплавки целесообразно выбрать модификации электродов ОЗН, ОЗШ.

Если предстоит соединение чугунных изделий, то следует обратить внимание на марку ОЗЧ. Для деталей из алюминия подойдут ОЗА и ОЗАНА. Для медных деталей и сплавов на ее основе рекомендуется выбирать АНЦ/ОЗМ и ОЗБ. Для никеля и его сплавов подойдет электрод марки ОЗЛ-32.

При желании работать с электродами зарубежных производителей, следует обратить внимание на японские расходные элементы KOBELCO LB-52U. При их использовании в результате получается высококачественный шов.

Также заслуженным признанием пользуются электроды шведского производства ESAB УОНИИ. При покупке электродов необходимо обращать внимание на целостность упаковки.
