Устройство дерево- и металлообрабатывающих строгальных станков

Строгальные станки по металлу предназначены для черновой и чистовой обработки заготовок различной формы. Благодаря возможностям замены резцов можно достигать нужную скорость обработки, резать различные металлы, получать требуемый уровень производительности. Применяются в промышленности, мастерских, ремонтных цехах.

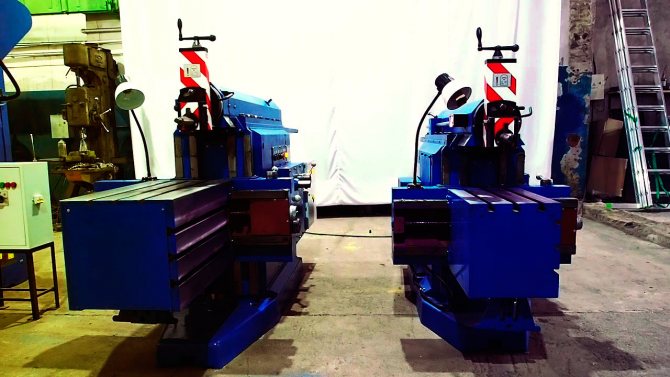

Поперечно-строгальный станок (Фото: Instagram / kubanzheldormash)

Устройство

Для качественного выполнения порученных на него функций, строгальные станки должны иметь в своём составе следующие узлы:

• станина;
• блока управления;
• суппорт с одним или несколькими резцедержателями;
• рама (на крупных станках рама имеет портальную конфигурацию, на более мелких – выполняется в виде консоли);
• механизм перемещения стола и/или суппорта;
• рабочий стол с Т-образными пазами для точного позиционирования изделия;
• электродвигатель;
• насосную станцию для подачи в зону строгания смазочно-охлаждающих сред;
• поперечины, соединяющей между собой элементы рамы и придающей ей необходимую жёсткость;

Общий классификационный индекс для такого оборудования включает в себя буквенно-цифровое обозначение вида ХХХХ. Первая цифра обозначает номер группы по классификационной таблиц. Для строгальных станков — это цифра 7. Вторая цифра, указывает на тип станка (1 – одностоечный продольно-строгальный; 2 — двухстоечный продольно-строгальный; 3 – поперечно-строгальный; 4 – долбежные; 5- протяжные горизонтальные; и т.д). Третья и четвертая цифры обозначают наибольший размер обрабатываемой детали.

Схемы обработки металла строганием

Последние две цифры маркировки обозначают основной технологический параметр оборудования. Как правило, это – наибольший габарит обрабатываемого изделия в дециметрах. К примеру, марка 7310 будет указывать на то, что данный агрегат – поперечно-строгальный, и предназначен для обработки металла с максимальной длиной плоскости до 1000 мм. Буква в обозначении (например, 7А110) указывает на модификацию базовой модели (например, наличие гидропривода, дополнительного узла прижима и т.п.). Наличие буквы Ф в обозначении отмечает, что данное оборудование снабжено системой ЧПУ.

Строгальное оборудование следует использовать в технологических кампаниях по обработке и производству разного типа деталей. Исходные разновидности заготовок проходят процесс многоэтапной обработки на станках определённого вида. В оборудовании, производящемся на предприятии машиностроительного типа, используются детали разных конфигураций и габаритов.

Описание строгальной обработки металла

Строгальная обработка является разновидностью механической обработки резанием, при которой за счет возвратно-поступательного движения режущего инструмента происходит срезание поверхности до необходимой формы и размера, при этом обеспечивается шероховатость поверхности, точность размеров и взаиморасположение плоскостей.

В процессе строгальной обработки металла заготовка постепенно перемещается в сторону режущего инструмента, в то время как сам строгальный резец совершает возвратно-поступательные движения в горизонтальной плоскости. Движение резца считается главным.

С каждым поступательным движением строгального резца с детали снимается стружка, толщина которой равна припуску. Толщина, форма и многие другие параметры стружки зависят от материала заготовки и резца, заточки, состояния и размеров режущей кромки.

Внешний вид и форма стружки может многое рассказать о происходящих деформациях во время строгальной обработки металла. С помощью строгания можно производить обработку прямолинейных поверхностей открытого типа либо винтовых.

Рекомендуем статьи по металлообработке

• Марки сталей: классификация и расшифровка
• Марки алюминия и области их применения
• Дефекты металлический изделий: причины и методика поиска

Движение резания (главная подача) при строгальной обработке является цикличным, и съем слоя металла (или другого материала, из которого изготовлена обрабатываемая деталь) происходит во время прямого, а не обратного движения. Строгальная обработка металла относится к низкоскоростным видам механической обработки.

VT-metall предлагает услуги:

Резцы изготавливаются из быстрорежущих сталей, обладающих свойством при резком ударном врезании в металлические материалы выдерживать высокие динамические нагрузки, не разрушаясь и не теряя своей геометрической формы заточки лезвийной поверхности. После снятия слоя металла при прямом главном движении резец совершает возвратное движение на холостом ходу, теряя при этом технологическое время. Поэтому такой способ механической обработки не входит в список производительных технологий.

При строгальной обработке режущая поверхность инструмента имеет клинообразную геометрическую форму. При этом прочность и твердость режущего инструмента должны быть выше, чем такие же параметры обрабатываемой детали.

Строгальная обработка металла применяется при работе с пазами, выступами, плоскими поверхностями, при создании рифленых и фасонных поверхностей. Такая технология используется при механической обработке направляющих станин различного металлообрабатывающего оборудования, кромок листов и направляющих штанг, для производства рам и плит. Такой тип станков применяют не только в серийных производствах, но и при выполнении единичных заказов.

Виды строгальных станков по металлу

Классический строгальный станок по металлу осуществляет контролируемое снятие материала определенной толщины с поверхности заготовки. Отличается как точностью выполнения процесса, так и технологическими схемами.

Основным отличием строгальных станков от фрезерных или токарных является конфигурация заготовки и принцип работы. Она не имеет формы вращения – ее стороны зачастую плоские. Резец обрабатывает одну или несколько сторон детали, жестко фиксирующаяся на рабочем столе.

В зависимости от технологии изготовления различают следующие виды оборудования:

• Станки продольно-строгальные («1» – одностоечные, «2» – с двумя стойками). На них можно придавать определенную форму образцам крупным. Как вариант – одновременно подвергать обработке несколько среднегабаритных заготовок. Резец (их может быть и несколько) зафиксирован, а болванка, закрепленная на специальной платформе (столе), перемещается вместе с ней.

• поперечно-строгальные («3»). Движется режущая часть, а заготовка остается неподвижной. Применяется для изготовления деталей больших размеров. Помимо этого, для увеличения скорости производства одновременно может осуществляться несколько типов операций. Это зависит от количества резцов, установленных в шпиндельные пазы резца – от одного до четырех. В результате обработки происходит формирование выемок, канавок и выборок заданной формы.

Кроме этого, существуют станки специального назначения. Они выполняют схожие операции, но отличаются формой воздействия на обрабатываемую деталь:

• долбежные («4»). Проделывают отверстия, делают выборку металла под канавки, выступы, выемки, шлицы, пазы, то есть используются для специфических операций. Их рабочий инструмент называется «долбяк», зубья которого выполняют функцию традиционных резцов. Головка может быть поворотной, что позволяет производить обработку в нескольких плоскостях, под углом.

• Протяжные («5» – горизонтальные; «7» – вертикальные). В основном – для снятия стружки с заготовок большой длины.

• Фасонно-строгальные («9»). Для обработки поверхностей криволинейных (пуансоны, бухты ж/д вагонов и так далее) или с уступами, когда отдельные сегменты поверхности расположены в разных плоскостях.

Элементы, обладающие формой тела вращения, обрабатываются на одних станках, а корпусные предметы уже на других. Метод продольного сгорания применяется при обработке фасонных и плоских изделий. Чтобы добиться наивысшего показателя чистоты и качества поверхности изделия, стоит использовать отдельные инструменты и технологические процессы.

Уступая фрезерным и токарным моделям в производительности и цене, данное оборудование выигрывает в дешевизне закрепляемого рабочего инструмента и в простоте его заточки. По этой причине такие станки рекомендуют купить при необходимости снятия окалины или формировании точных пазов и канавок в плоских и фасонных заготовках за минимальное число заходов

Разновидности оборудования

Строгальный станок по металлу может быть продольно-строгальным или поперечно-строгальным. Принцип обработки заготовок на таких разновидностях принципиально отличается. Продольно-строгальные станки предназначаются для обработки сравнительно коротких поверхностей, поэтому в них перемещение получает стол, к которому крепится обрабатываемое изделие, в то время, как резец размещается в резцовой головке суппорта, и остается неподвижным относительно станины. В поперечно-строгальном станке всё наоборот: движется резец, а установленный на столе полуфабрикат — неподвижен.

Строгальные станки проигрывают фрезерным в производительности, потому что имеют стадию холостого хода, когда заготовка или резец перемещаются в новое положение. Зато привод не является таким энергоемким, т.к. вращательное перемещение рабочего инструмента (как в фрезерных станках) требует от приводного двигателя повышенных затрат работы.

Классификация рассматриваемого металлорежущего оборудования производится и по другим параметрам:

• По типу привода. Выпускаются агрегаты с гидравлическим приводом хода стола (или инструмента), а также с кривошипно-кулисным вариантом привода. У первых скорости подвижных узлов — постоянны, а у вторых могут меняться сообразно особенностям технологии обработки. Для этого достаточно переустановить в новое положение камень кулисного механизма.
• По количеству рабочих поверхностей, которые можно обрабатывать одновременно. Четырехсторонние строгальные станки по металлу могут обрабатывать заготовки одновременно по всем граням полуфабриката, в то время, как двухсторонние — только с противоположных сторон. Соответственно, суппорт станков первой разновидности имеет более сложную конструкцию и предназначается для установки четырех резцов. Односторонние станки — преимущественно малогабаритные.
• По мощности привода. Малогабаритные станки ограничены в своем функционале, но привлекают потребителя небольшой ценой и компактностью, поэтому могут размещаться на небольших металлообрабатывающих производствах, или даже в частных мастерских.
• По конфигурации перемещения инструмента или стола. Для сложных траекторий производятся фасонно-строгальные станки по металлу, снабжаются системой ЧПУ. Они находят применение в мелкосерийном производстве, при необходимости получения на изделиях сложных плоских поверхностей. Квалификация рабочего при этом не имеет большого значения, поскольку все перемещения производятся по заблаговременно введенным в память системы координатам.

Резцы для строгальных станков по металлу

Ручной строгальный станок

Строгальные станки по обработке металла применяются для комплектации технологических линий с большой производительностью и ремонтных мастерских. Их преимуществом является относительно простая настройка и обслуживание.

Главным фактором правильной обработки заготовки является выбор соответствующего резца. Он должен быть предназначен для выполнения конкретной операции или иметь универсальную область применения. Для этого в процессе производства резцов применяют болванки из быстрорежущей стали или делают твердосплавные напайки.

Четырехсторонний строгальный станок

Такое оборудование осуществляет одномоментное строгание заготовки за один проход со всех сторон. Строгание происходит по фасонному профилю, чем гарантируется создание гребня, шпунта, калевки, а также лицевой части в виде плинтусов, наличников и карнизов. И все это за один проход. Фактически четырехсторонний строгальный станок объединил в себе стразу три станка: рейсмусовый, фуговальный и фрезеровальный. На таком станке есть нижний и верхний горизонтальный ножевой вал, который оснащен прямыми ножами и двумя ровными вертикально расположенными шпинделями.

Независимо от конструкции строгальные станки по дереву обладают отличным уровнем производительности, долговечности и экономичности. При этом они обеспечивают высокое качество конечного продукта, который будет соответствовать всем мировым стандартам качества.

Разновидности резцов для строгального оборудования

Резцы, использующиеся для обработки деталей на строгальном станке по металлу, подразделяются по ряду признаков:

• По направлению подачи; (левые и правые)
• По форме головки;(прямые, отогнутые, с оттянутой головкой)
• По способу изготовления;(цельные и составные)
• По виду выполняемой работы.(проходные черновые и чистовые, фасонные, отрезные, канавочные и др.)

Процесс строгания металла происходит лишь при рабочем резце, либо на столах с прочно закреплённой заготовкой.

В тот момент, когда режущий инструмент плотно закреплён в откидном держателе, его процесс изнашивания и истощения будет происходить намного дольше, так как во время обратного хода он начинает откидываться и свободно перемещается по всей поверхности.

Основные критерии выбора модели резца:

• тип оборудования – для продольных или поперечных операций;
• материал режущей кромки. Влияет на скорость и точность работы;
• форма резца. В зависимости от этого параметра будет происходить формирование канавок, отверстий или выборок на поверхности детали.

Существует несколько типов операций, осуществляемые на продольно-строгальном станке. Они могут быть проходные, чистовые, фасонные, подрезные или отрезные. Для увеличения срока службы резцов рекомендуется использовать оборудование с откидной фиксирующей головкой. После первичной обработки резец возвращается в исходное положение. Во время обратного хода он не должен контактировать с поверхностью заготовки.

Наиболее распространенными являются продольно-строгальные станки. Они характеризуются относительно небольшими габаритами и простотой в эксплуатации. Особое внимание следует уделять качеству режущих инструментов. Для обеспечения бесперебойного технологического процесса необходимо иметь небольшой запас.

Как выбрать строгальный станок

Критерии выбора:

• площадь рабочего стола;
• мощность установленного двигателя;
• скорость перемещения резца относительно заготовки;
• доступные способы резания;
• конфигурация стола;
• возможность позиционирования резца: угла наклона, траектории перемещения;
• степени защищённости корпуса от пыли и влаги;
• предельно допустимая масса обрабатываемых деталей;
• производитель, срок гарантии, наличие дополнительных возможностей по расширению функциональности.

Конфигурация оборудования (Фото: Instagram / kubanzheldormash)

Преимущества и недостатки

Преимущества строгальных станков:

• универсальность применения — обработка различных типов металлов;
• подбор оптимальной скорости резки;
• широкий выбор режущих инструментов;
• возможность черновой или чистовой обработки для получения нужного уровня шероховатости поверхности;
• высокая прочность корпуса, способная переносить повышенные нагрузки от режущего инструмента, вес детали;
• удобное управление;
• формирование поверхностей сложной формы;
• высокая надёжность установленных узлов, агрегатов.

Недостатки:

• потеря времени на перемещение резца относительно обрабатываемой детали;
• инерционность перемещающихся механизмов;
• высокий уровень вибраций;
• шумность двигателя;
• сложность получения высокой частоты оборотов двигателя под нагрузкой или на холостом ходу за короткий период времени.

Стоимость и производители

В России станки производятся на следующих предприятиях:

• ООО «Свердловский машиностроительный завод» (СМЗ);
• ООО «Рязанский станкостроительный завод» (РСЗ);
• ОАО «Оренбургский станкостроительный завод» (ОСЗ);
• ОАО «Астраханский станкостроительный завод» (АСЗ);
• ООО «Липецкая станкостроительная компания»;
• Верхневоложский станкостроительный завод.

Стоимость станков, в зависимости от их типов:

• долбёжные — от 100 тыс. руб.;
• компактные — от 35 тыс. руб.;
• комбинированные — от 600 тыс. руб.;
• поперечные — от 65 тыс. руб.;
• промышленные продольно-строгальные — от 7 млн. руб.

Долбежно-строгальный станок (Фото: Instagram / krasnyi_mehanik_)

Обзор лучших моделей поперечно-строгальных станков

Строгальное оборудование с возвратно-поступательным движением резца и неподвижной заготовкой, установленной на столе подач, имеет ограниченную сферу применения и задействуется прежде всего в условиях мелкосерийной и разовой выработки. Тем не менее оно имеет свои преимущества и считается окупаемым при необходимости выполнения черновых и чистовых операций по строганию и подготовке пазов в сравнительно небольших заготовках из металла с плоской и фасонной формой.

Модельный ряд этих станков ограничен, но все предлагаемые устройства ценятся за простоту компоновки, высокую точность обработки, надежность и неприхотливость.

Продольно-строгальный станок

Главные составляющие такого станка:

• стол
• станина
• траверса.

Траверса помогает осуществить вертикальное движение двух суппортов, в то время как вертикальные направляющие станины отвечают за движение бокового суппорта. Главное рабочее движение обеспечивает электромотор оборудования с помощью червячно-реечной передачи на стол.

Суппорта двигаются по направляющим траверсы и станины с помощью специальных электрических моторов, которые предназначены для реализации конкретно этой операции. Все суппорты имеют систему максимально быстрого передвижения, а также конструктивные приспособления для того, чтобы автоматически поднимать резец по окончанию рабочего хода. Также траверса станка обладает ускоренным перемещением по станине вверх и вниз при помощи электродвигателя. Управление станком осуществляется через специальный пульт, который установлен на гибком шланге, чем обеспечивает расположение устройства в любом удобном для оператора месте.

Сфера применения

Данное оборудование не является высокопроизводительным, из-за холостого обратного хода и недопустимости высоких скоростей реза вследствие инерционности размеры обрабатываемых заготовок у него ограничены, для массового выпуска изделий из металла продольно-строгальные станки практически не используются. Но они являются наилучшими при необходимости формирования сложных канавок и профилей с помощью резцов или недопустимости задействования вращающихся фрез.

В узле суппорта таких станков закрепляется самый разный рабочий инструмент, включая проходные, подрезные и прорезающие и фасонные резцы, позволяющие выполнять черновые и чистовые операции строгания с присущей им точностью (средние отклонения не превышают 0,03 мм на 300 мм длины заготовки из металла).

В частности, станок поперечно-строгальный успешно используется:

• При строгании горизонтальных плоскостей с помощью универсальных проходных резцов, вертикальных – подрезных в комплекте с упорами.
• Обработке параллельных плоскостей с разделением процесса на два этапа и последовательным выполнением работ
• При строгании наклонных плоскостей путем установки суппорта под углом и обеспечением его подачи в параллельном направлении. Максимальный эффект достигается при необходимости обработки узкой полосы (10-30 мм), при таких параметрах проявляются все преимущества закрепления широкого и не вращающегося резца.
• При выполнении пазов и канавок, включая шпоночные.
• При строгании фасок с помощью вогнутых, выпуклых и аналогичных резцов. При изготовлении зубчатых колес, муфт и кулачков (при условии использования дополнительных специализированных и делительных приспособлений).

Уступая фрезерным и токарным моделям в производительности и цене, данное оборудование выигрывает в дешевизне закрепляемого рабочего инструмента и в простоте его заточки. По этой причине такие станки рекомендуют купить при необходимости снятия окалины или формировании точных пазов и канавок в плоских и фасонных заготовках за минимальное число заходов.

Устройство и принцип работы оборудования

Компоновка узлов отличается простотой и включает несколько крупных элементов:

1. Фундаментную плиту с устойчивой станиной, фиксируемой болтами. Строгальный станок по металлу представляет собой довольно массивную конструкцию и весит не менее 1800 кг.

2. Ползун с вмонтированным суппортом, удерживающим и регулирующим положение строгального резца, и механизм его подачи.

3. Шкаф или кожух с двигателем (преимущественно асинхронными) и электрооборудованием и привод. Строгальные виды станков оснащаются кулисным, кривошипным, шестерным, переносным или гидравлическим механизмами передачи, первая группа является самой распространенной, но имеет сравнительно ограниченную длину хода ползуна (до 700 мм), разновидности с движением в пределах 700-1000 мм как правило гидрофицированы и имеют отдельный привод для осуществления ускоренного возврата суппорта.

4. Рабочий стол со стойками для дополнительного крепления и усиления жесткости и направляющими для горизонтального перемещения. У усовершенствованных модификаций он является наклонным.

Поперечное строгание в этих станках осуществляется с помощью совершающего возвратно-поступательные перемещение ползуна с закрепленным резцом с разными сечением и формой, в ходе контакта с инструментом сама заготовка остается неподвижной.

Снятие метала или формирование паза при этом осуществляется во время рабочего хода узла суппорта, после чего следует его холостой ход (как правило ускоренный в несколько раз) с возвратом в исходное положение. По завершении каждой возвратной операции станок осуществляет движение подачи стола в поперечном направлении относительно главного хода.

Основной размерной характеристикой является длина хода ползуна, варьирующаяся от 200 до 2400 мм, при среднем диапазоне 500-700. Суппорт с резцом способны перемещаться в продольном и вертикальном направлении и поворачиваться вокруг горизонтальной оси. Скорость его движения наряду с габаритами и параметрами подач стола оказывают прямое влияние на функциональность и размеры обрабатываемой заготовки. Устройства питаются от трехфазной сети и имеют простое управление.

Электрооборудование, свет, освещение

0 votes

+

Голос за!

—

Голос против!

Многие люди предпочитают небольшие столярные работы выполнять дома своими руками или на даче. Это позволяет дать волю своей фантазии и сэкономить денежные средства из семейного бюджета. Но для работы с деревом требуются подручные приборы, к примеру, строгальный станок, который можно изготовить своими руками.

Возникновение строгального станка

Первый строгальный станок известен ещё со времен Леонардо Да Винчи. Но он не повлиял на развитие данного оборудования, так как все записи были утеряны. Ученый де ла Гир из Франции в 1719 году сконструировал строгальный станок, что представлял изначально модификацию токарного станка, а движение проводилось веревкой от лучка.

А сегодня существует много разнообразных строгальных станков, которые зависимо от выполняемых работ, разделяются на такие группы: аппараты общего назначения, специализированные и специальные станки.

К станкам общего назначения относят продольно-строгальные и поперечно-строгальные. Специальные станки предназначаются для выполнения определенных детальных операций, в основном, они используются в массовом производстве.

К специализированным станкам причисляют поперечно-строгальные аппараты с подвижной кареткой для работы с тяжелыми деталями, ямные продольно-строгальные станки для обработки тяжелых и крупных деталей и кромкострогальное оборудование для обработки кромок больших листов.

Продольно-строгальный станок предназначается для обработки крупных заготовок. Такие аппараты бывают одно- и двухстоечными. В процессе резания металла у продольно-строгального станка движения передаются заготовке, что предварительно зафиксирована на столе строгального станка. Его основными характеристиками являются ширина и длина строгания. Максимальная длина достигает при этом до 25, а ширина доходит до 5 метров.

Поперечно-строгальный станок используют для работы со средними или мелкими заготовками. Движения же передаются режущему инструменту, а не заготовке. Этот инструмент размещается на ползуне. Характеристикой такого строгального станка выступает длина хода ползуна, которая достигает 2,5 метров. Стол, где фиксируется заготовка, вы можете передвигать в горизонтальной и вертикальной плоскостях.

Назначение строгальных станков

Строгальные станки необходимы для обработки линейчатых поверхностей – вертикальных, горизонтальных и наклонных плоскостей. К линейчатым причисляют и фасонные поверхности, которые представляют из себя сочетание плоскостей, что расположены под разными углами.

С помощью металлообрабатывающих и деревообрабатывающих строгальных станков возможна обработка и фасонных поверхностей, на профиле которых имеются криволинейные участки, что образуются дугами окружности или сложными кривыми. На строгальных станках обрабатывают не только плоские поверхности, но и пазы, прямолинейные канавки, уступы и разные выемки. Возможна обработка металла по замкнутому контуру.

Обработке с использованием строгального станка подвергаются детали с малыми размерами и крупные поковки, сварные конструкции и отливы, что имеют длину до 12 метров, ширину до 6 метров и высоту до 3 метров. Вес подобных деталей может доходить до 200 тонн.

На строгальных станках обработку заготовки проводят по плоскости, толщине или в угол, благодаря этому пиломатериал приобретает идеальную ровность. На двухстороннем фуговальном станке одновременно совершается обработка пласта и кромки детали. На двустороннем рейсмусовом оборудовании осуществляется обработка параллельных плоскостей.

Металлорежущие станки строгального характера используют в специальных механических цехах для обработки всевозможных деталей в автомобильной промышленности. Также они встречаются во многих ремонтных мастерских и инструментальных цехах. Они хорошо подходят для работы с деталями из стали, разных сплавов цветного металла и даже некоторых видов пластмассы.

Строгальные станки по дереву применяются для обработки поверхности древесины после распиловки «начисто», изготовления пиломатериала и паркета. Они предназначены для обработки прямолинейных заготовок и фрезерования по плоскости. Использование разных наборов ножей позволяет работать с мягкими (ель, сосна) и твердыми (тополь, дуб, бук) породами древесины.

Конструкция строгального станка

Строгальный станок состоит из таких основных элементов, как ножевой вал, двигатель, рабочий стол и вальцы. Рабочий стол разделяется на две части, между ними проходит ножевой вал, который служит для срезания верхней части заготовки. Подаются заготовки автоматически или вручную. При перемещении заготовки по станку она поддерживается специальными вальцами.

Особенностью устройства строгального станка выступает механизм, что помогает регулировать толщину строгания и обеспечивает установку с точностью до десятых миллиметра. Основой строгального станка является станина, сваренная из стальных уголков, что имеют сечение 50 на 50 миллиметров. Ширина станины находится в зависимости от расстояния между опорными подшипниками вала. Корпус к станине крепят при помощи болтов. Поперечными креплениями являются арматурные прутки.

Рабочий стол изготавливают из двух половин — неподвижной и подвижной, что закреплены на рамках из уголка, который имеет сечение 25 на 25 миллиметров. Ширина обеих рамок равняется ширине станины, а длина меньше на 50 миллиметров длины столов. Столешницы делают из металлических листов толщиной 3 миллиметра.

Рамка неподвижного стола крепиться на станине сваркой с помощью стоек, что имеет сечение 10 на 40 миллиметров. Неподвижный стол со стойками, что приварены к рамке, монтируют так. Сначала он выставляется относительно строгального вала с помощью вспомогательных клиньев и брусков — строго параллельно станине. Данное положение фиксируют, приваривая стойки к станине.

Стол подвижного типа представляет из себя конструкцию треугольного сечения: в схеме строгального станка боковина и рамка со столешницей являются катетами, а опорная плита — гипотенузой прямоугольного равнобедренного треугольника. Изменить высоту стола относительно вала можно посредством перемещения опорной плиты по направляющим с помощью винтового механизма по виду талрепа.

Лист столешницы прикрепляют к рамке с помощью винтов с потайными головками. Это помогает регулировать первоначальное положение столешницы относительно неподвижного стола и вала благодаря установке прокладок. Шплинт, что закреплен на неподвижном уголке, ограничивает перемещение передвижного стола больше чем на 3 миллиметра по высоте.

При строгании разных заготовок в качестве упора предусмотрена направляющая линейка. Ее конструкция позволяет в определенных пределах менять относительно стола угол опорной поверхности. В самодельных строгальных станках применяется электродвигатель, что имеет мощность 1,5 кВт и скоростью вращения 2850 оборотов в минуту.

Принцип работы строгального станка

Заготовку на продольно-строгальном станке закрепляют на столе, что совершает возвратно-поступательное движение. Резцы закреплены в суппортах. Резец вместе с суппортом относительно обрабатываемой заготовки перемещается после двойного хода стола на размер подачи в поперечном направлении, тем самым обеспечивая срезание слоя металла, и после этого цикл повторяется.

В конструкции продольно-строгального станка имеется механизм, который обеспечивает возвратно-поступательные движения стола вместе с заготовкой и подачу резца в горизонтальном или вертикальном направлении. Станки имеют автоматическую подачу стола и резцового суппорта. Управлять ими можно с помощью центральной кнопочной станции и рукояток, что удобно расположены. Это следует учитывать перед тем, как сделать строгальный станок.

Возвратно-поступательные движения резца представляют собой главные движения, а периодическое вертикальное или поперечное перемещение стола с заготовкой — движение подачи.

Обычно в движение стол приводится от электрического мотора постоянного тока через коробку скоростей, обеспечивающую вместе с бесступенчатым регулированием скорости плавное врезание в заготовку резца и в конце рабочего хода его замедленный выход. На основе строгальных станков общего характера изготовляют специализированные станки и аппараты, в которых процедура строгания сочетается с растачиванием, фрезерованием и шлифованием. Дистанционное управление функционирования станков совершается с подвесной кнопочной станции.

Изготовление строгального станка

Изготовление любого оборудования для обработки металла, в том числе и строгального станка своими руками, начинается с подготовки соответственного чертежа. Определитесь с размерами станка и функциями, которые он будет выполнять. Выбирайте размеры, исходя из собственных требований.

Для домашних нужд не целесообразно изготавливать большой станок. Подумайте, где он будет располагаться. Строгальный станок является громоздкой и тяжелой конструкцией, поэтому в самом начале необходимо выбрать место, где вы будете прикручивать ножки к полу. Это требуется, чтобы в процессе использования строгальный станок от вибраций не двигался.

На чертеже должны отражаться все особенности конструкции и точные размеры каждого элемента. Чертеж рекомендуется делать в двух вариантах – чистовом и черновом. Внимательно проверяйте правильность чертежа строгального станка во избежание возникновения ошибок и порчи материала.

Лучше всего основной каркас станка изготовить из стальных балок. Сварите их между собой. Приварите перекрестие между параллельными балками. Это способно придавать конструкции дополнительной жесткости и прочности. Также помните о дополнительных ребрах жесткости для крепления пилы и мотора. Наложите на остывшие и оштукатуренные балки тонкий слой грунтовки. Подождите, пока поверхность просохнет, и покрасьте конструкцию любой водостойкой краской.

Настелите сверху несколько толстых досок, которые следует прикрутить болтами и гайками. На болты нанесите перед закручиванием смазку. Между досок необходимо сделать аккуратный пропил в месте, где будет располагаться диск пилы. Поверхность досок следует тщательно зашкурить. Помните, что между досками не должно возникать больших зазоров. При желании дополнительно сделайте приспособление для прикручивания стальных тисков.

После этого необходимо установить привод диска пилы и закрутить тщательно болты креплений. Проверьте, чтобы посередине пропила располагались направляющие диска. Проверьте работоспособность механизма, который направляет доски под диск. В каркас установите дизельный или электрический мотор, который нужно подсоединить к приводу.

Если мотор является электрическим, то рекомендуется тщательно замаскировать электропровод. При использовании дизельного мотора необходимо позаботиться о специальной трубке, посредством которой выходят выхлопные газы. Теперь станок готов! Вы можете включить собранный станок и проверить его работоспособность.

Теперь вы знаете, что с помощью строгального станка можно совершать обработку металла и древесины, а точнее — строгание изделий. Но цена строгальных станков слишком высока, и рядовой хозяин вряд ли позволит себе купить такое оборудование. При большом желании вы можете самостоятельно изготовить такой станок, если будете внимательно следовать нашим рекомендациям и придерживаться инструкции.

Обзор модельного ряда станков

Основным разработчиком и производителем строгального оборудования данной группы является Оренбургский СЗ, приобрести готовые, отремонтированные или модернизированные устройства предлагают многие отечественные , «Прессмаш», «Станочный мир»), среди б/у станков хорошие отзывы продукция Гомельского СЗ. Модели имеют в целом сходную конструкцию, различия проявляется в габаритах, мощности и параметрах обрабатываемой заготовки. Основные показатели наиболее распространенных из них представлены ниже:

7305Т

Базовая модель поперечно-строгального станка, поставляемая без долбежной головки по цене от 680000 рублей и используемая при обработке плоских и фасонных изделий из металла во всех плоскостях, включая наклонную.

Характеристика	7305Т	7307ГТ
Ход ползуна, мм:
наибольший для строгания	500	710
наибольший для долбления	200	250
Размеры верхней рабочей поверхности стола, мм	500х400	710х450
Частота ходов ползуна, дв.ход/мин	13,2-150	10,6-118
Подача стола, мм/дв.ход:
Горизонтальная	0,2-5,0
Вертикальная	0,04-1,0
Мощность главного привода, кВт	5,5
Масса 7305Т станка (без принадлежностей) кг, мах	1980	2770
Габаритные размеры станка, мм	2380х1085х1560	2790х1375х1665
Габаритные размеры упаковки, мм	2400х1306х1620	2800х1400х1740

Данное оборудование выделяется повышенной жесткостью станины и направляющей и обладает хорошим ресурсом по мощности (до 5500 Вт), способствующими точному выполнению чистового, чернового и тонкого строгания.

Станок оснащен поворотным столом 500×400 с 25 подачами и тремя Т-образными пазами для захвата заготовок при ходе ползуна до 510 мм и вылете до 560 максимальное расстояние между горизонтальной плоскостью и направляющими у него составляет 40 см.

7307ТД

Расширенная модификация 7305Т с долбежной головкой и увеличенным до 710 ходом ползуна. Этот поперечно-строгальный станок по аналогии с предыдущим рекомендуют купить при обработке плоских и фасонных заготовок из твердых материалов (допускаемое усилие резания достигает 19,6 кН), при равной мощности и скорости перемещения стола он выигрывает в функциональности и увеличении рабочего пространства.

Это сказывается на цене, в новом состоянии эту модель можно приобрести от 800000 рублей и выше. При этом его оптимальной сферой применения являются предприятия с единичными и мелкосерийными условиями производства.

7Б35

Строгальное оборудование для обработки резцом заготовок с длиной до 500 мм включительно и формирования в них пазов и канавой с разной формой и глубиной в пределах сечения рабочего инструмента 20×32 мм. Модель была разработана с целью установки в ремонтных, механических и инструментальных цехах предприятий машино- и приборостроения при сравнительно малых объемах производства (единичный и мелкосерийный выпуск деталей из металлов).

В базовом исполнении 7Б35 имеет неповоротный стол с 20 подачами и ручным, механическим и укоренным перемещением, модели с универсальными поворотными конструкциями изготавливаются под заказ. Станок оснащен узлом централизованной смазки и стружносборником, ориентировочные затраты при его покупке в базовой комплектации и хорошем состоянии составляют 600000 рублей.

7М36 и 7М37

Поперечно-строгальный станок Гомельского СЗ являющийся базовым для моделей с универсальным поворотным столом и копировальными устройствами, используемый для обработки поверхностей их металла с длиной ползуна до 700 мм включительно. В настоящий момент модель снята с основного производства и заменена усовершенствованными долбежными аналогами, но благодаря надежности узлов и гидравлическому приводу она все еще используется в механических цехах машиностроительных предприятий и реализуется в б/у состоянии по цене от 140000 рублей и выше.

Станок имеет 2 электродвигателя (главный обеспечивает запуск всех узлов, вспомогательный – быстрое перемещения рабочего стола с размерами 450×700 и 560×1000 мм соответственно), смазка его станины и направляющих ползуна осуществляется автоматически, это же относится к подаче суппорта и резца.
