Планшайба для токарного патрона: что это такое и чем крепится — виды и назначение

Станок позволяет проводить обработку деталей самого разного назначения. Современные универсальные модели имеют множество параметров, с помощью которых работа с изделиями осуществляется без сложностей. Но есть у этого инструмента и уязвимый аспект – взаимодействие с объектами неподходящей формы. Планшайба для токарного патрона – это простой выход в подобных ситуациях.

Большие изделия не помещаются в сам станок, поэтому закрепить их на необходимой позиции невозможно. Что же до нестандартных форм, обычно зажимное устройство, осуществляющее роль крепежного элемента, повреждает их. Сдавливание не слишком хорошо для плоских материалов, края могут треснуть, изогнуться. Особенно неприятно, когда на этих местах расположена различная фурнитура. Да и сам объект вполне способен повредиться в такой ситуации. Соответственно, без специализированного переходника приступать к обработке строго не рекомендуется.

Виды и назначение шайб

Это не универсальное приспособление. Отсюда и большое количество разновидностей, каждая из которых применяется для крепления разных по форме паковок. В некоторых случаях используется сразу несколько видов.

Диск с Т-образными пазами

Из названия становится понятным, что на устройстве вырезаны пазы в виде буквы «Т». Точно такие же присутствует на столах фрезерных станков. На разных устройствах пазы располагаются с разной частотой, отсюда и разнообразие их количества.

Именно в эти пазы вставляются гайки крепления, чтобы они не мешали соприкосновению заготовки и планшайбы. Место болтового крепления могут быть использованы специальные упоры. Они также располагаются в пазах.

Со сквозными пазами

Здесь также присутствуют пазы. Но они сквозные. Поэтому крепление детали производится резьбовыми прихватами. Нередко обрабатываемую деталь просто прикручивают винтами или болтами с обратной стороны диска.

Используются два вида конфигурации пазов:

В такую планшайбу можно устанавливать и другие токарные приспособления.

С отверстиями

В конструкции этой разновидности сделаны сквозные отверстия в соответствия с размерами заготовки. Посередине диска также есть отверстие большого размера. Оно имеет резьбу, с помощью которого шайба крепится на вал.

Что касается крепления обрабатываемой детали, то соединение ее с приспособлением производится винтами или резьбовыми прихватами. Если для обработки предоставляется дерево, то в качестве крепежей используются обычные саморезы.

Поводковые

Эта разновидность планшайбы для токарного станка служит для передачи вращения на обрабатываемые детали, которые имеют внутреннюю полость. Именно в нее и вставляется ступица, которая является частью шайбы.

Для крепления приспособления и заготовки используется дополнительный элемент – хомут. Он соединяет между собой две позиции, передавая вращение.

Существует еще одна разновидность, в которой вместо ступицы на плоскости диска делаются прорези по окружности. В них и вставляют обрабатываемую паковку.

С наличием угольника

Этот вариант устройства используется в том случае, если необходимо провести обработку деталей с малой жесткостью. Для этого заготовку устанавливают на специальную основу, которая собой представляет угольник. Последний одной стороной крепится к планшайбе, другой к паковке. То есть он выполняет функции промежуточного приспособления.

Внимание! Крепить угольник к шайбе надо в нескольких точках. Чем больше площадь соприкосновения, тем надежнее соединение.

Универсальные и специальные

Универсальные – это изделия, которые в своей конструкции имеют несколько разных дополнительных приспособлений. К примеру, кулачки, угольники, центра и прочие. То есть с их помощью можно обрабатывать разные по размерам и форме заготовки, не снимая устройство с токарного станка.

Но универсальность у этих моделей неполная, потому что невозможно учесть все конструктивные особенности обрабатываемого изделия. И такие устройства не могут обеспечить надежность крепления. В таких случаях изготавливают специальные планшайбы. Для этого создают чертеж для каждой разновидности отдельно, где учитывают форму, размеры и другие особенности заготовки. При этом сама шайба может отличаться от остальных высокой сложностью конфигурации и конструкции.

Иногда в массовом производстве используют специальные модели. Но они устанавливаются единожды, и их не снимают, пока не устареют или не произойдет полный износ инструмента.

Необходимо отметить, что изготовить планшайбу для токарного станка своими руками – не проблема. Особенно, если это несложная конструкция. Для этого подойдет стальной диск, вырезанный из листа. В нем надо будет только просверлить отверстия в требуемом месте и в необходимом количестве.

План шайбы идут в комплекте к токарным станкам. Но в продаже всегда можно приобрести дополнительный комплект, где есть основные разновидности. Или можно купить каждую модель по отдельности.

Мы надежная компания, в основе деятельности которой – правила честной конкуренции и жесткого контроля качества услуг.

Источник

Советы и рекомендации специалистов

Планшайба является широко используемым устройством в металлообработке и деревообработке. В связи с тем, что она предназначена для изготовления нестандартных деталей, то задачи перед ними могут быть самыми разнообразными. Следовательно, при производстве, необходимо учитывать множество нюансов.

Отсюда понятно, что специализированные магазины имеют огромное количество планшайб. Иногда и этого бывает мало. В таком случае токари самостоятельно изготавливают их, при этом ориентируются на собственные нужды и требования к данной планшайбе, что помогает подогнать ее под конкретную производственную цель.

Важно всегда под рукой иметь целый набор, включающий в себя планшайбы под различные назначения. При этом некоторые из наборов могут быть и самодельными. Бывает так, что некоторые вариации могут отсутствовать на рынке или в ассортименте специализированного магазина.

Использование планшайб на универсальных токарных станках

В обычных кулачковых патронах можно размещать обрабатываемые заготовки различной формы, симметричной относительно оси. Различное количество кулачков и многовариантность конструкции обеспечивают универсальность патронов. Однако существуют детали, размещение которых неудобно в патронах. К ним относятся детали, несимметричные относительно оси: рычаги, корпуса, шатуны и т. д. Для них используются специальные приспособления, в том числе и планшайбы.

вид сзади (крепление к шпинделю cam lock)

Планшайба для универсальных токарных станков имеет вид стального или чугунного диска с фланцем для фиксации на шпиндель. На передней стороне находится базовая поверхность для крепления заготовки или оснастки, канавки служат для предварительной выверки заготовки. Также имеется несколько радиальных пазов, для осуществления фиксации заготовки во время обработки. Сзади могут располагаться ребра жесткости. Планшайба базовой поверхностью садится на коническую или цилиндричекую посадку шпинделя, фиксация производится в зависимости от типа торца шпинделя. При использовании планшайбы производителем обговаривается максимально допустимая скорость вращения планшайбы.

Выделяют такие виды планшайб:

Установка деталей на планшайбе универсальных токарных станков

Крепление деталей на планшайбе производится при помощи планок и болтов. Используемые болты могут быть прижимаемыми или вкрученными в кулачки для перемещения и закрепления в пазах.

Осесимметричные детали закрепляются прихватами или центральным зажимом. Крепление несимметричных деталей относительно оси значительно сложнее. Для этого применяются низкие подкладки или более высокие упорные стойки, которые позволяют поднять планки над планшайбой. Высота стоек должна быть такой же, как и высота стенок детали. Зажимные болты, прижимающие планки, располагаются как можно ближе к детали. Планки должны быть параллельны планшайбе, иначе деталь может выскочить при вращении. Правильность установки заготовки на планшайбе проверяется рейсмусом. Проверка расположения первой заготовки из партии осуществляется так же, как и в четырехкулачковом патроне.

Детали, обрабатываемые на планшайбе, часто имеют центр тяжести, смещенный относительно центральной оси станка. Поэтому на планшайбе размещается противовес необходимой рассчитанной под конкретную деталь массы, который возвращает центр тяжести на центральную ось. Без противовеса будет происходить биение шпинделя, на станке будут происходить вибрации, уменьшающие срок жизни режущего инструмента и подшипников шпиндельной бабки.

Рис. Крепление детали на планшайбе с использованием противовеса: 1 – планшайба; 2 – угольник; 3 – обрабатываемая деталь; 4 – противовес

Балансировка производится ручным поворотом планшайбы. Если она не меняет своего положения после остановки, то вес и положение противовеса выбрано правильно.

Рассмотреть крепление детали можно на примере шатуна — вытянутой детали, представляющей собой две втулки разного диаметра, соединенные перемычкой. Деталь устанавливается в планшайбу для обработки внутренней поверхности большего отверстия. Для крепления используются две планки с подкладками и угольник. Планки зажимаются болтами, вставленными в отверстия планшайбы. Центрирование осуществляется угольниками, установленными в Т-образных пазах. На планшайбе с противоположной стороны от шатуна размещается противовес.

Таким образом, планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет. Однако установка и центровка детали требует большего времени, чем для кулачковых патронов.

Планшайба токарно-карусельных станков

Планшайбы, используемые на токарно-винторезных и токарно-карусельных станках, значительно отличается. Если на токарно-винторезных станках планшайбы используются как вспомогательное крепление для сложных заготовок, то на токарно-карусельных установках планшайба является основным способом крепежа и выступает необходимым элементом станка. На токарно-карусельных станках планшайба выполняет функции горизонтального вращающегося стола.

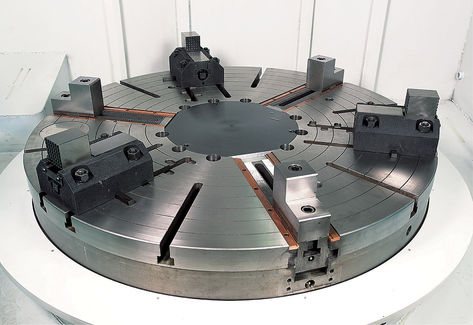

Планшайба токарно-карусельных станков представляет собой крупную деталь в виде диска с центральным базирующим отверстием. В отверстие может быть запрессована втулка, в которую устанавливаются приспособления. Наличие втулки обусловлено повышенным износом этой области. Изношенная втулка заменяется, а планшайба используется дальше. Сверху на планшайбе имеются Т-образные пазы, расходящиеся от центра. В них устанавливаются зажимные кулачки и иные приспособления для закрепления обрабатываемой заготовки.

Снизу планшайба имеет сложное строение. В центре находится выступ в виде втулки, в отверстие которой вставляется шпиндель. Для фиксации соединения используются винты, проходящие через фланец шпинделя. На расстоянии от центра, находятся ребра жесткости. Края планшайбы опираются на круговые направляющие. Тяжелые планшайбы имеют дополнительные направляющие.

Привод планшайб имеет два варианта строения. Вращение планшайбе передается через крупное зубчатое колесо, закрепленное снизу. Косозубое зацепление считается более надежным и подходящим для высоких нагрузок.

Самоцентрируемые планшайбы

На токарно-карусельных станках используются различные приспособления для крепления заготовок. Одним из них выступает самоцентрируемая планшайба. Она предназначена для выверки и повышения надежности крепления заготовки.

Самоцентрируемая планшайба имеет вид диска с центральным отверстием. Диаметр отверстия совпадает с диаметром отверстия во втулке базовой планшайбы, выполняющей функции рабочего стола. Таким образом, самоцентрируемая планшайба размещается над планшайбой станка.

На поверхности самоцентрируемой планшайбы также имеются пазы Т-образной формы. Пазы позволяют закрепить заготовку на одинаковом расстоянии от центра. Также на этой планшайбе возможна установка дополнительных приспособлений.

Правила эксплуатации

Коротко пройдемся по основным нюансам, как установить и работать с таким элементом в зависимости от оборудования.

На универсальных

В принципе, что такое планшайба для патрона токарного станка по металлу – это переходник с особым видом фиксаторов. Но при этом сам он ставится на базу по иным законам.

• Неровная поверхность, ассиметричная всегда подразумевает монтаж на зажим.
• Чтобы выправить ось, нужно использовать подъемные планки.
• Задействуйте противовес (он обычно идет комплектом), чтобы избежать вибрации.

На токарно-карусельных

Здесь имеются принципиальные отличия. Если выше мы постоянно упоминали, что шайба – это просто дополнительный переходник, призванный упростить работу с необычными заготовками, в этом случае она основной элемент крепежа. Ведь сам станок представляет собой круглый стол, сверху которого и размещается диск с несколькими втулками. На них монтируются объекты. Что интересно, даже если сами втулки ломаются или приходят в негодность, они меняются отдельно. И он становится своего рода рабочей поверхностью, которая не подлежит смене.

Самоцентрируемые шайбы

Это одна из самых распространенных разновидностей насадок. Главные отличия заключаются в том, что в центре поверхности находится крупное отверстие. По размеру оно совпадает с втулками по периметру. Основная задача заключается в уплотнении соприкосновении с валом, чтобы увеличить уровень надежности и эксплуатационный срок оборудования.

Расточные станки

Одной из распространенных групп оборудования в металлообрабатывающей промышленности являются расточные станки. Эта группа станков широко используется как в условиях индивидуального, так и в условиях крупносерийного производства. Отличительной особенностью, по которой расточные станки выделяются в отдельную группу, является возможность выполнения металлорежущих операций в труднодоступных местах обрабатываемых деталей.

На расточных станках производятся следующие металлорежущие операции:

Классификация расточных станков осуществляется по нескольким критериям. Рассмотрим основные.

1. Направление основной подачи:

2. Способ управления:

3. Максимальные линейные размеры обрабатываемой детали.

4. Мощность приводных электродвигателей.

5. Точность обработки.

Рассмотрим основные подвиды расточных станков.

Горизонтально-расточные станки

Основной отличительной особенностью горизонтально-расточного станка (рис. 1) является горизонтальное расположение шпинделя. Этот тип станка несколько напоминает обычный токарно-винторезный станок. Но в горизонтально-расточном станке имеется несколько ключевых отличий. Во-первых, отсутствует задняя бабка. Вместо задней бабки установлен подвижный люнет. Во-вторых, планшайба, которой оборудован шпиндель, имеет возможность смещать резец относительно оси вращения, что нехарактерно для токарного станка. В третьих, здесь имеется стол, на котором может быть закреплена деталь.

Рисунок 1. Горизонтально-расточной станок

Рассмотрим основные узлы и элементы, из которых состоит стандартный горизонтально-расточной станок.

Рисунок 2. Планшайба расточного станка.

Сегодня все чаще встречаются горизонтально-расточные станки, которые оснащены модулем числового программного управления.

Основные разновидности оборудования

Большинство токарных станков применяется для работы с внешними и внутренними поверхностями деталей различной формы, в том числе конической, цилиндрической и фасонной. Различные типы аппаратов позволяют также сверлить отверстия и обрабатывать торцы.
Теперь поговорим о том, какие именно виды аппаратов доступны сегодня. Основная классификация токарных станков основывается на их назначении, выполняемых ими функциях и особенностях конструкции.

1. Токарно-винторезные станки. Они являются универсальными и предназначены для выполнения большого количества операций. Важно и то, что они позволяют обеспечить высокий уровень точности. Данный вид оборудования также требуется для резьбонарезки.

Первые виды токарно-винторезных токарных станков появились достаточно давно. С течением времени их конструкция совершенствовалась, они становились все более функциональными и совершенными. Наиболее современные модели оснащаются ЧПУ — числовым программным управлением. Эта функция позволяет задавать основные параметры работы, после чего автоматика будет следить за их соблюдением без участия человека.

При выборе модели токарно-винторезного токарного станка важно учесть его основные характеристики:

1. Максимальную частоту вращения шпиндельной головки, а также возможность ее точной настройки.
2. Диаметр прутка, устанавливаемого в отверстие.
3. Крутящий момент.
4. Номинальную мощность.
5. Число подач продольного и поперечного типа.
6. Возможность нарезания различных видов резьбы.

Все эти характеристики зависят от устройства токарно-винторезного токарного станка и его типа. Покупать такое оборудование следует только у проверенных продавцов — официальных дилеров крупных компаний.

2. Токарно-карусельные станки. Аппараты из этой группы предназначены для работы с заготовками с большим весом и диаметром, но с малой высотой. К этой категории можно отнести элементы турбин и генераторов, маховиков, зубчатых колес и так далее. Они применяются для обработки поверхности и торцов, нарезки пазов и фрезерования, а также могут производить шлифовку и резьбонарезку.

В отличие от других видов станков, в этих устройствах основное движение совершает планшайба, а поступление — суппорты. Большинство современных аппаратов снабжаются функцией ЧПУ, что позволяет автоматизировать значительную часть работы.

3. Лоботокарные аппараты. Основное назначение этого типа токарных станков — обработка деталей, представляющих собой тела вращения. При этом лучше всего они подходят для работы с заготовками большого диаметра, но с ограниченной толщиной. К этой категории относятся, например, колеса, шестерни, фланцы и так далее. Лоботокарные станки предназначены для обработки торцов, резьбонарезки, расточки внутренних поверхностей и так далее. Ось вращения в этих аппаратах расположена в горизонтальной плоскости.

Лоботокарные станки на современных производствах практически не применяются. В большинстве своем их вытеснили токарно-карусельные. Лоботокарные станки сегодня чаще применяются в условиях мастерских для производства единичных изделий с крупными габаритами и ремонтных работ.

• Планшайба для токарного станка в Москве

4. Токарно-револьверные станки. Они предназначены для работы с деталями из калиброванного прута. От универсальных токарных станков их отличает наличие револьверной головки — специального держателя для инструмента. Благодаря тому что его можно калибровать в процессе работ, производство многих деталей можно производить за одну установку. При этом не требуется производить перенастройку станка. Современные модели этих станков позволяют устанавливать в головку до 12 инструментов. В результате с их помощью можно производить практически все виды обработки:

1. Расточка.
2. Зенкерование.
3. Сверление.
4. Фасонное точение.
5. Резьбонарезка и так далее.

5. Токарно-фрезерные обрабатывающие центры. Как и следует из названия, они сочетают в себе функции токарных и фрезерных станков. В состав центра входит фрезерная головка, которая делает эти станки прямыми конкурентами токарно-револьверным в плане большого количества выполняемых операций:

• точение;
• фрезерование;
• долбление канавок;
• шлифовка;
• сверление отверстий;
• резьбонарезка.

Благодаря своим достоинствам обрабатывающие центры можно считать одними из наиболее перспективных разработок. Все основные модели снабжаются ЧПУ, благодаря чему позволяют автоматизировать большинство токарных операций. К недостаткам данного вида оборудования относятся достаточно высокая стоимость и серьезные требования к квалификации специалистов.

6. Автоматы продольного точения. Их основная задача — производство серийных изделий из прутка из различных марок стали, алюминия, меди. Они позволяют выполнять различные виды токарных и фрезерных работ с допуском не более 0,1 мм. Автоматы могут вести обработку круглых и шестигранных прутков, а также фасонного профиля и проволоки. Существуют различные типы этих устройств, в которых устанавливаются подвижные и неподвижные шпиндельные бабки. Аппараты могут быть одношпиндельными или револьверными. Последние отличаются большим набором функций и могут проводить различные операции без перекалибровки.

7. Многошпиндельные токарные станки. Эти аппараты также могут выполнять весь спектр операций и предназначены для работы с заготовками, сформированным из прутков или труб. Они обладают высокой мощностью и жесткостью конструкции, могут выполнять различные операции одновременно. Данный тип станков относится к категории дорогостоящих и обычно применяется крупными предприятиями с целями обеспечения серийного производства.

Перечисленные виды аппаратов относятся к числу наиболее распространенных и встречаются на большинстве предприятий. Разумеется, существуют и другие виды токарных станков, но дать их описание в рамках одной статьи невозможно.

Перед подведением итогов важно отметить еще одну классификацию оборудования, основанную на технологических особенностях.

1. Настольные станки. Они, что и следует из названия, фиксируются на рабочем месте специалиста. Разумеется, эта категория включает в себя аппараты, которые отличаются малыми размерами и весом. С их помощью можно выполнять все основные виды токарных операций, включая расточку, фрезерование и другие. Разумеется, в плане производительности они уступают стационарным вариантам и чаще применяются небольшими компаниями, нежели крупными производственными фирмами. Нередко их используют в быту за счет достаточно скромного энергопотребления и доступной стоимости.

2. Станки с ЧПУ. Мы неоднократно упоминали их в статье, но хотели бы рассмотреть их отдельно. Данные станки имеют более высокую стоимость и предъявляют повышенные требования к квалификации персонала. При этом на них переходят практически все крупные предприятия. Дело в том, что эти модели токарных станков, вне зависимости от их назначения и характеристик, значительно более производительны, чем их аналоги, управляемые человеком. Они также обеспечивают высокий уровень точности.

• Как сделать самодельный токарный станок по металлу своими руками

Сегодня на рынке представлены следующие типы станков:

1. Разомкнутые. В них применяется один поток информации. Устройство декодирует его, а затем передает команды всем составным механизмам.
2. Замкнутые. Принцип работы тот же, что и в разомкнутых, но информация поступает из двух потоков: от считывающего механизма и от измерительного устройства.
3. Самонастраивающиеся. Наиболее совершенные модели, которые способны автоматически регулировать свою работу с учетом получаемых с измерительного устройства данных.

Еще одна классификация станков с ЧПУ основывается на том, каким образом обеспечивается контроль над рабочими процессами. В данном случае выделяют:

1. Позиционные станки. В них положение обрабатывающего механизма задается перед началом работ.
2. Прямоугольные станки. Они предназначены для обработки заготовок ступенчатой формы. Такие аппараты могут самостоятельно переключать передачи с продольной на поперечную и обратно.
3. Контурные станки. Они обеспечивают полный контроль над выполнением операций с помощью встроенной автоматики.

3. Станки с бесступенчатым приводом. Их основное отличие от других моделей — возможность контролировать и менять частоту вращения шпинделя. Такие станки предназначены для обработки внешней и внутренней поверхности заготовок. К другим преимуществам данного типа оборудования относится его надежность и простое управление, связанные с отсутствием коробки переключения скоростей. В различных моделях станков контроль вращения осуществляется с помощью механического, электрического или гидравлического привода.

4. Трубонарезные аппараты. Данные станки относятся к категории узкоспециализированных, так как позволяют совершать достаточно ограниченный набор действий: обработку торцов, резьбонарезку и собственно резку. Обычно эти аппараты также снабжаются ЧПУ, что позволяет им в автоматическом режиме проводить большинство операций.

Координатно-расточные станки

Главной особенностью координатно-расточных станков (рис. 3) является высокая точность обработки деталей.

Рисунок 3. Координатно-расточной станок.

Достигается повышенная точность обработки благодаря применению различных высокоточных механизмов расчета координат, по которым осуществляется движение резца. Есть несколько основных способов расчета координат, внедряемых на координатно-расточные станки:

Шпиндель на станках этой подгруппы располагается вертикально. Но иногда встречаются модели с горизонтальным расположением шпинделя. Шпиндельная головка, помимо изменения скорости и направления вращения, также осуществляет рабочую подачу, увеличивая или уменьшая глубину проникновения резца в деталь.

Стол имеет две степени свободы. Закрепленная на столе деталь способна перемещаться в продольном и поперечном направлении. При этом величина этих перемещений с высокой точность контролируется координатной системой.

Также на координатно-расточных станках, помимо выполнения всего спектра операций, характерных для станков расточной группы, выполняются разметочные операции.

Алмазно-расточные станки

Алмазно-расточные станки (рис. 4) предназначены для финальной (тонкой) обработки деталей.

Рисунок 4. Алмазно-расточной станок.

Алмазно-расточной станок состоит из следующих основных узлов.

Помимо хорошей точности обработки, алмазный резец обеспечивает высокий класс чистоты поверхности. Эти станки применяются там, где нужна высокая чистота и точность обработки, например, в автомобильных и авиационных двигателях, деталях станков, контрольно-измерительном оборудовании.

Источник

Для чего нужна планшайба на токарном станке: назначение

Имеет неправильную сложную конфигурацию или множественные дефекты.

Сочетается с патроном нестандартной формы.

Кроме классического точения, с помощью планшайбы очень удобно проводить операции:

Со смещением шпинделя от основной оси.

Когда есть возможность механического повреждения обрабатываемой поверхности кулачками патрона.

При монтаже данного оборудования необходимо учитывать, что центрирование может быть нарушено. Поэтому в обязательном порядке требуется выверить ось вращения заготовки относительно шпинделей станка.

Есть еще один вариант использования, но он встречается крайне редко. Когда на планшайбу крепится не обрабатываемое изделие, а инструменты. Они также имеют нестандартную форму или непривычные размеры. Однако наиболее часто данный крепежный элемент привлекается в работу в качестве патрона.

Общее описание и конструкция

Сперва объясним, что это в целом такое. Это устройство, которое крепится на оси шпинделя и предназначено для надежной фиксации обрабатываемого элемента или оснастки токарного станка. Вне зависимости от того, какой материал обрабатывается, сталь или древесина, конструкция в общих чертах у изделия одинаковая. Оно представляет собой стальной или чугунный диск, на одной из сторон которого приспособлены углы крепления заготовки с противовесами.
Чтобы присоединить металлическую или деревянную заготовку к планшайбе, мастера используют различные крепежные системы – это всевозможные зажимы, прихваты, костыли и пр. Монтаж шайбы обычно осуществляется со смещением оси, реже – по ходу вращения.

Перед каждым началом работы с таким нестандартным аппаратом необходимо производить балансировку и тщательную проверку крепежей, поскольку крупные габариты, неровная форма, наличие дефектов – все это может привести к травматизации токаря и окружающих. Поэтому необходимо соблюдать максимальную технику безопасности при работе с такой установкой.

Технические характеристики

Конструкция планшайбы подходит для станков не только дерева, но и металла. Она представлена в виде диска, с выполненными на нем узлами заготовок. Выступать материалами могут быть и чугун, и сталь. Другие материалы используются в редких случаях.

Конусные ступицы и резьбовой отверстия служат инструментом для крепления оснастки к шпинделю. Под определенные размеры выходного конца вала подбираются конкретные параметры. При условии, если приспособление, которое зажимается прямо в патроне станка, обеспечивается цилиндрической ступицей.

Крепится заготовка с использованием прижимов, костылей, также различных прихватов и других зажимных устройств. С этой целью устанавливается и используется токарный патрон. Он может быть собран на планшайбе либо по оси, либо с ее смещением. Стоит уделять особое внимание на планшайбу при использовании техники безопасности производства.

Серьёзную опасность как для самого токаря, так и для окружающих представляют большие размеры, нестандартные крепления и нецилиндрическая форма поверхностей. В начале работы необходимо все элементы сбалансировать и закрепить, чтобы конструкция не распушилась и не разлетелась отдельные узлы.

Виды планшайб на токарный станок

Данное устройство широко используется в металлообработке. А так как оно предназначено для изготовления нестандартных деталей, то и задачи перед шайбами стоят самые различные. Поэтому при их производстве учитываются множество нюансов, что приводит к большому разнообразию разновидностей. Исходя из этого, стоит отметить крупный ассортимент в специализированных магазинах. Но и этого часто не хватает. Тогда токари изготавливают самодельные детали, ориентируясь на собственный план и схему. Тогда она точно подходит под конкретные производственные цели. К изготовлению своими руками мы вернемся позже, а сейчас представим виды планшайб, широко распространенные среди мастеров токарного дела.

С Т-образными пазами

На торцевой части круга находятся несколько отверстий в форме буквы Т. Такие же находятся на станине оборудования. Они предназначены для крепления специализированных упоров, а также для закручивания гаек крепления. Заготовка должна поместиться на переднюю поверхность. Ее следует прижать с помощью винтов (углубления с резьбой для них уже есть в шайбе). Простая, но многофункциональная конструкция предусматривает возможность закрепить фактически любой обрабатываемый инструмент. На разных моделях могут меняться:
Количество, диаметр и расположение отверстий.

Со сквозными пазами

Название говорит само за себя. Деталь выглядит как решето, поскольку стальной круг пронизан сквозными дырами с разным сечением. К поверхности необходимо прикрепить заготовку. При этом используются винты и некоторые другие крепежные элементы. Иногда достаточно закрутить винтовые метизы с изнанки.
Чаще всего отверстия находятся по радиусу, на одинаковом расстоянии друг от друга, но встречаются модели, где они располагаются по кольцу. Обычно данное оборудование применяется для металлообработки, намного реже – для работы с деревом. Преимуществом разновидности является возможность простого монтажа на поверхность дополнительных токарных приспособлений, то есть дальнейшая модификация устройства.

С отверстиями

Особенность – в расположении сквозных полостей. Они сделаны так, чтобы можно было с легкостью производить монтаж, используя самые обыкновенные винты и даже саморезы. Обычно расположение дыр соответствует размерам обрабатываемой детали. В центре наносится резьба. Она позволяет без проблем накрутить планшайбу на ваш шпинделя.
Иногда токари, чтобы добиться максимально надежной фиксации, изготавливают самодельные втулки, применяя сварочный аппарат. Это на самом деле делает соединение более крепким. Но в продаже уже появились модели с доработанной конструкцией.

Поводковые планшайбы

Если болванка должна прикрепляться между двумя вращающимися элементами, то важно сделать так, чтобы шайба передавала вращательное движение. Передача осуществляется с помощью применения данной категории шайб – поводковых. Они конструктивно мало чем отличаются от предыдущих разновидностей. По краю круга проделан паз (ступица) для соединения с валом. В данное отверстие продевается хомут, который обеспечивает передачу вращения на заготовку.
С торцевой части можно рассмотреть две прорези в форме буквы Т. В одной из них находится поводок, в другой расположен фиксатор. Чтобы прикрепить шайбу к поверхности, нужно использовать винты прямо по центру.

С угольниками

Такая модификация может быть успешно использована в ситуации, когда нужно проточить отверстия, параллельны опорной плоскости. При монтаже важно учитывать, что полки должны относиться друг к другу ровно в 90 градусов. Через продолговатые прорези производится крепление к планшайбе обычными болтами. Но чтобы добиться повышенной надежности, дополнительно можно использовать скрепляющие ребра.

Универсальные и специальные

Кроме рассмотренных выше отдельных видов, можно провести еще одну классификацию. Все стальные диски для металлообработки делятся на:

Специализированные – предназначенные для узкой, конкретной задачи, а значит, имеющие определенное расположение отверстий под крепления, габариты и пр.

Универсальные. Они отлично подходят для выполнения большинства токарных операций. Выглядят они как комбинированная деталь из перечисленных выше подвидов. В основе – круглая шайба, к которой можно прикрепить разные дополнительные приспособления, например, угольники или кулачки. Это делает изделие адаптированным под конкретную задачу.

Но как это обычно бывает, чем многофункциональнее прибор, тем хуже он дает качество. В данном случае «страдает» надежность крепежа. А если не очень хорошо произвести фиксацию заготовки, то это негативно повлияет на точность, а также на безопасность.

Поэтому если есть такая возможность, то лучше всего изготавливать под каждую новую операцию отдельную шайбу. При этом оборудование должно быть заблаговременно спроектировано. Так как чертеж будет непростым, можно сделать оснастку на заказ в специализированных фирмах.

Как сделать планшайбу под токарный патрон

Когда ассортимент магазинов не устраивает покупателя, а также в случаях, если покупку не позволяет бюджет или временные сроки, используются самодельные варианты. Разумеется, чтобы своими руками произвести такое изделие, необходимо обладать соответствующим опытом.

Стоит уточнить, что говорить мы будем об упрощенной конструкции, которая подойдет исключительно для базовых деталей. Более сложные варианты не только проблематичны в производстве, но еще и обладают весьма высокой себестоимостью, а значит мероприятие становится затратным.

Создание заготовки

1. Первоначально на брус наносится необходимая разметка. Посредством циркуля отмечаем диаметр, но лучше брать с запасом в 2-3 мм, чтобы при дальнейшей работе, когда придется склеивать части, размер не оказался меньше.
2. Наносим клей на подготовленные элементы. Плотно прижимаем и оставляем на 20 минут.
3. Следующий шаг – создаем металлическую шайбу. Лучше всего выбрать размер достаточный для гайки, чтобы она сидела плотно и не проваливалась. Последовательно привариваем ее сначала сверху, потом снизу.
4. Устанавливаем на шпиндель, а также выбираем пазы и отверстия. Тут важно правильно определиться с конечной задачей. В противном случае грамотно закрепить деталь не получится. Учтите, что для установки различных устройств по типу токарных тисков необходимо оставить некоторое место на общей поверхности. А значит, заранее нужно выбрать подходящий размер плоскости.
5. Последний этап – нанесение защитных слоев. Тут выбор очевиден в пользу краски. Она не позволит появляться на внешней стороне ржавчине. Кроме того, если вы отметили неровности при обработке, их вполне допускается просто спилить.

Мы постарались максимально полно рассказать, что такое план шайба, для чего она нужна, как используются ее различные вариации. Большую часть видов можно приобрести можно в самых удобных наборах. Необязательно сразу брать большую партию, если в этом нет нужды. Широко распространены наборы, в которых есть только один основной диск и дополнительные компоненты для него.

Правила установки и использования

Есть три наиболее распространенных вариантов монтажа. Они зависят от того, на какое оборудование производится фиксация.

На универсальные токарные станки

Для крепления используются планки и болты (прижимные или вкручиваемые в кулачки патрона). Детали, которые симметричны оси, закрепляются посредством центрального элемента или прижимов. А вот с несимметричными элементами приходится обращаться несколько сложнее. Для этого используют различные подкладки и стойки, с помощью которых можно добиться повышения уровня. Зажимные планки должны быть максимально сильно притянуты к самой детали, а их расположение должно быть строго параллельным, чтобы при вращении они не выскочили. Чтобы убедиться в правильности установки, используйте рейсмус.
При использовании следует учитывать, что обрабатываемые заготовки очень часто имеют смещенный центр тяжести из-за своей несимметричной, нецилиндрической формы. Поэтому перед тем, как включить станок, нужно установить противовесы, которые по своей массе и расположению будут полностью компенсировать разницу в весе у болванки. Если этого не сделать, то случится следующее:

Увеличится биение шпинделя.

Сократится срок эксплуатации оснастки.

Значительно пострадает точность металлообработки.

Чтобы отбалансировать изделие, достаточно вручную производить повороты. Если не удается руками сдвинуть его, значит противовесы отлично справляются со своей задачей.

На токарно-карусельные станки

Если ранее мы говорили о шайбе как о вспомогательной, факультативной детали, которая необходима только при некоторого рода операциях, то на данном оборудовании она является основной, обязательной к монтажу, поскольку она выполняет задачи стола, который вращается в горизонтальной плоскости.
Это большой по габаритам диск, который имеет крупное центральное отверстие, в нем – запрессованная втулка. Она используется для присоединения разных элементов. Можно и без нее, но тогда повышенная скорость износа быстро приведет станок в негодность. А так можно менять втулки по мере их изнашивания.

На передней поверхности также есть пазы в форме буквы Т. Они расходятся от центра и расположены по кругу. Они предназначены для крепления заготовки с помощью зажимных кулачков.

Нижняя часть шайбы достаточно сложная конструктивно. Центральный выступ предназначен для присоединения к шпинделю. Фиксация предусмотрена с помощью винтов. По краям специальные углубления, которые «ложатся» на направляющие. Есть также дополнительные ребра жесткости. Вращательное движение объясняется взаимодействием с тяжелым зубчатым колесом – это надежный метод обеспечения механической подачи.

Самоцентрируемые

Они также предназначены для установки на токарно-карусельные станки. С их использованием надежность и точность значительно увеличиваются. Внешний вид – стальной диск с отверстием по центру. Его диаметр равен тому размеру, который имеет втулка у начальной планшайбы, она как бы является базой, на которую накладывается самоцентрирующая деталь. Ее поверхность также имеет несколько Т-образных пазов для крепежа на одинаковом расстоянии от центральной точки. Преимуществом является возможность дополнительной оснастки, как у универсальных изделий.

Что такое планшайба для токарного станка по дереву

Планшайба для токарного станка по дереву – деталь, имеющую форму стального диска с отверстиями для крепления габаритной заготовки. Обычно планшайба для токарного станка по дереву используется в случаях с теми деталями, которые невозможно зажать в патрон.

Примерами могут служить плоские заготовки, крупногабаритные, либо просто детали неправильной формы. Такое устройство просто необходимо при обработке продукции со смещением окружности шпинделя, а также изделий, которые могут пострадать от воздействия патрона.

Можно ли сделать самостоятельно?

Имея базовое оборудование, а также некоторые навыки токаря и инженера, домашнее изготовление является возможным. Но остается вопрос о необходимости таких действий. Ведь дома сделать можно только самые простые вариации, а их несложно найти в продаже, да и стоят они дешево. А вот экономическая целесообразность самодельной оснастки остается недоказанной.

Иногда нужны сложные конструкции, которые нельзя найти в магазинах. Но обычно их схема очень сложная, а на изготовление уйдет много времени.

Однако если вы решили самостоятельно изготовить ее, мы дадим несколько рекомендаций и покажем, как это сделать.
