Почем фунт лиха, или Выбираем оборудование для кузницы

Иногда в жизни людей, живущих «на земле», случаются моменты, когда хочется что-то сделать своими руками, не откладывая дело в долгий ящик. Кто-то задумывается о столярке, кто-то занимается изготовлением декоративных изделий, а кто-то буквально загорается ковкой. Причём, настоящей, т.е. — «горячей».

Итак, в этой статье:

• Какой минимальный набор инструмента и оборудования нужен для ковки.
• Как сделать наковальню из старого рельса.
• Из чего можно сконструировать переносной кузнечный горн.

Разновидности станков для ковки

К несомненным достоинствам холодной ковки металла необходимо отнести то, что исчезает необходимость в сооружении кузни и установки оборудования и приспособлений, без которых работы попросту невозможна (горн, наковальня и пр.).

Холодная ковка металла может быть автоматизирована, причем без особых сложностей. Такое решение гарантирует повышение эффективности работы по изготовлению изделий. Даже неавтоматизированное производство позволяет поднять производительность труда, то есть она позволяет производить целые партии деталей по заданному образцу, другими словами, всегда существует возможность организации мелкосерийного и серийного производства. Это особенно выгодно при оформлении больших заказов, например, при изготовлении ограждений, решеток на окна и пр. Для обустройства мастерской холодной ковки нет необходимости в наличии больших площадей.

При холодной ковке металла не происходит изменений во внутренней структуре металла, а это приводит к сохранению прочностных характеристик металла. При холодной ковке металла существует возможность искусственного старения металла и это позволяет производство деталей под старину.

В общем, можно сказать, то, что использование технологии холодной ковки позволяет выпускать относительно недорогую продукцию с высоким качеством.

Как сделать наковальню из старого рельса

Интересен опыт пользователя портала с ником ДИМДИМ. Он рассказывает, чего можно добиться при изготовлении самоделок, если приложить к делу смекалку.

ДИМДИМ Участник FORUMHOUSE

Я решил заняться ковкой. Пересмотрел в сети множество видеороликов и пришел к выводу, что смогу сделать весь инструмент самостоятельно. В первую очередь мне нужна наковальня, горн, а также разнообразные приспособления. Чтобы сэкономить, буду всё делать из того, что есть в «закромах», т.е. из подручных материалов.

Из интернета пользователь узнал, что чаще всего самодельную наковальню делают из железнодорожного рельса.

Т.к. в «закромах» рельса не оказалось, ДИМДИМ для поисков «донора» задействовал всех друзей, родственников и знакомых. Вскоре поиски увенчались успехом, и пользователь стал обладателем старого, но крепкого рельса.

Осталось отсечь от заготовки всё лишнее и придать ей нужную форму. Расчехлив отрезную машинку по металлу, пользователь приступил к работе.

По словам ДИМДИМ, на то, чтобы распилить на две части и отторцевать рельс, сделанный из высокоуглеродистой термообработанной стали, ушло 4 часа с регулярными остановками отрезной машинки, чтобы она успела остыть.

Затем наступил черед изготовления т.н. «рога» будущей наковальни. Т.к. отпиленная часть рельса не поместилась под нужным углом на станине отрезной машинки, пришлось разобрать зажимное устройство и состыковать станину с дополнительным столиком.

Пользователь с трудом обрезал рельс в виде треугольника, затем началась муторная работа по приданию «рогу» наковальни нужной формы.

Работа велась попеременно с использованием углошлифовальной машинки, отрезной машинки и разнообразных крепежей и подкладок.

На эту работу ушло ещё 5 часов.

ДИМДИМ

Сделав заготовки, я приступил к сборке наковальни и попытался соединить все детали вместе. Т.к. рельс попался кривой, детали соединить не удалось. Выручил меня мой друг и пользователь портала Movik.

Участник FORUMHOUSE предложил ДИМДИМ собрать наковальню на станине, в качестве которой приспособили стальной противовес от лифта. Как автор идеи, Movik сварил все детали в единую конструкцию.

Следующий этап — изготовление в «хвосте» наковальни квадратного отверстия, необходимого для закрепления разнообразных приспособлений — оправок, скоб, вилок для гибки и конусов, хвостовик которых имеет такое же сечение как «приёмное» отверстие.

При самостоятельном изготовлении наковальни умельцы делают «квадрат» по-разному. Отверстие прожигают сварочным аппаратом, высверливают и затем дорабатывают напильником. Пользователь упростил себе задачу — взяв «болгарку», он вырезал в рельсе паз, а затем приварил к торцу уголок, сделанный из Т-образной направляющей от лифта.

В собранном виде наковальня приобрела следующий вид.

Также пользователь сделал набор приспособлений для наковальни.

Оборудование для горячей ковки

Если сравнивать холодный и горячий метод ковки, то сразу, можно сказать, то, что первый способ требует от работника значительно большего мастерства, наличия некоторых художественных навыков и, конечно, умения работать с набором необходимых инструментов.

Оборудование для горячей ковки

Ковка материала происходит после его предварительного нагрева в кузнечной печи. Ее называют горном. Горн оснащен оборудованием для принудительной подачи воздуха. Нагрев производят до заданной температуры и после этого переносят на наковальню. Это металлическая плита, на которой производят ударную обработку разогретой заготовки. Ее выполняют с помощью молотков и кувалд разного веса. Один работник, легким молотком наносит удар по нужному месту, а второй, вооруженный тяжелым молотком или кувалдой, наносит в обозначенное место сильный удар. После того как заготовка остыла, ее снова загружают в печь для нагрева. Все перемещения детали в процессе ее обработки выполняют с помощью клещей с длинными рукоятками.

Ручная горячая ковка

Кроме, вышеназванных основных инструментов при горячей ковке применяют множество специального инструмента, который позволяет резать горячий метал, формовать сложные поверхности при горячей ковке металла.

Кузнечный горн

Для нагрева заготовок применяют печи, которые называют кузнечным горном. В его конструкцию входит несколько узлов. В частности:

• ствол, выполненный из материала стойкого к воздействию огня;
• очаг, со встроенной колосниковой решёткой;
• системы подачи и отбора воздуха;
• рабочего окна через которые подают длинные заготовки;
• дымоход, через который происходит удаление продуктов горения.

Кузнечный горн газовый

Кроме того, в состав горна входит и закалочная ванна. В основе работы классического кузнечного горна лежит уникальная восстановительная способность углерода. Именно эта его способность с успехом противостоит окислению заготовки, то есть его горению. Тут важна и теплотворная способность углерода. Дело в том, что подавая воздух необходимо регулировать его количество. Его должно быть столько, что бы хватило сжечь углерод, а тепло, выделяемое при этом, поднимет температуру в горне еще выше.

Кроме того, подачу воздуха в горн необходимо настроить так, чтобы подаваемого кислорода не хватало для окисления металла. Но если разогретую заготовку продержать в таком состоянии свыше необходимого времени, то произойдет ее перенасыщение углеродом. Существует такой термин — пересушивание, то есть металл становится очень хрупким. Кстати, в качестве пересушенного металла можно привести чугун.

Муфельная печь

Оборудование, которое используют для разогрева деталей, выполненных из разных материалов до заданной температуры, называют муфельной печью.

Муфельная печь

Отличительной чертой этого оборудования является наличие муфеля. Так, называют деталь, которая защищает деталь от контакта с топливом и продуктами сгорания и в то же время служит камерой, в которой деталь нагревают. На практике применяют два вида таких печей, с постоянным и сменным муфелем. В первой печи загруженные детали проходят все операции — от нагрева до состояния готовности, во втором, только до охлаждения. То есть, по мере достижения необходимой температуры и определенной выдержки заготовки один муфель убирают и на его место устанавливают другой.

Надо отметить, что и кузнечный горн, и муфельные печи могут использовать разные виды топлива — газ, уголь, дрова, светлые и темные нефтепродукты и пр.

Наковальня

Один из ключевых инструментов применяемый и для холодной, и для горячей ковки металлов — наковальня. Именно на ее поверхности, кузнецы выполняют деформирование заготовки и приведение ее к готовому виду. Наковальню отличает большой вес и поэтому ее жестко фиксируют к деревянной колоде.

Наковальня — ключевых инструментов

Конструктивной наковальня состоит из:

• рога;
• наличника с отверстиями;
• основания с лапами для установки наковальни.

Для изготовления этого инструмента применяют сталь 45Л. Надо отметить, то что, наковальни — это продукция, выпускаемая в соответствии с рядом ГОСТ. Например, ГОСТ 11396-75 нормирует безрогие изделия с весом от 92 до 200 кг, а ГОСТ 11398-75, определяет требования к изделиям с двумя рогами и весом от 100 до 270 кг.

Твердость материала, из которого производят наковальни, составляет 340 — 477 по HB.

Что нужно для кузни – инструмент, оборудование, приспособления, место

Минимум, без которого даже не начать

Чтобы хоть как-то минимально начать заниматься кузнечным делом, осваивать его и работать с металлом, первое, без чего не обойтись – это сварочный аппарат. Трансформатор пойдет, инвертор еще лучше. Это как минимум.

Cм. статью “Как выбрать сварочный аппарат“.

Упростит жизнь также болгарка (еще называют УШМ (угловая-шлифовальная машина), отрезная машинка), она значительно упростит жизнь начинающего кузнеца.

Статья о выборе болгарки, дисках и эксплуатации.

Также нужен из инструмента в первую очередь – молоток. Какой же кузнец без молотка. Тут комментарии излишни. Просто надо приобрести молоток.

Также понадобится какой-то металл для работы. Если средства позволяют, можно покупать сортовой металлопрокат на металлобазе или в строительных магазинах, а если денег мало или нет, можно использовать различный металлолом. Где вы его будете брать, в данной статье рассматривать не будем.

Что можно сделать сначала

Имея сварочный аппарат, можно сделать наковальню. Например, такую, как на видео ниже. Здесь использовался кусок рельса, стальные уголки, куски арматуры и еще какие-то железки.

Обратите внимание, на наковальне уже есть подкладной инструмент- вилка. Сварить такую тоже не сложно, если есть болгарка и сварочник. Если сварить еще в дополнение к этой вилке так называемую “мартышку” (см. фото ниже), то уже можно заниматься холодной ковкой. То есть, что-то подбить, подогнуть молотком вы уже сможете, а также сможете заниматься гибкой на вилке “мартышкой”.

Мартышка и подкладная вилка

Вот еще один вариант наковальни самоделки от адвоката Егорова.

Далее, используя то, что есть, уже можно сварить горн. Вот, например такой как на видео ниже. Более подробно и с картинками об изготовлении этого горна рассказано в этих статьях: часть 1 и часть 2. Добавим лишь, что не обязательным, но очень желательным (облегчающим процесс сборки деталей для резки и сварки) является инструмент клещи зажимные (плоскогубцы сварщика).

Имея все вышеописанное, дальше вы сможете сделать клещи, подкладной инструмент, обжимки и прочие приспособления, инструмент и приобрести оборудование для кузнеца, о которых есть и еще будет немало статей на нашем сайте kovka-svarka.net.

Место для кузницы

Где можно сделать кузницу – почти где угодно. Нельзя только в квартире. Если у вас есть гараж, можно в гараже. Если у вас есть частный дом или дача, можно в сарае. Можно даже просто на улице. Но только соблюдайте правила пожарной безопасности. Все таки кузнечное дело связано с высокой пожарной опасностью. Подробнее о требованиях к месту для кузни тут.

План- схема кузницы для тех, кто хочет самостоятельно заниматься ковкой

Конечно, план-схема кузницы, предложенный в данной статье, это лишь один из множества вариантов планировки, и не под каждые условия и обстоятельства он подойдёт. Но этот план (схема) рабочий, это реальная кузница и в ней работают реальные кузнецы. Как видно на фото.

Итак, вот сама схема. Для рассмотрения в полном имеющемся масштабе, щелкайте по фото плана схемы.

Выбор сварочного аппарата, кабель для сварочника и держатель электрода

Смотрите также:

Кузница дома– минимальные требования к постройке.

Устройство кузницы

Как сделать кузницу в домашних условиях.

Рубрика статей: Кузница

Все статьи про оборудование для кузницы

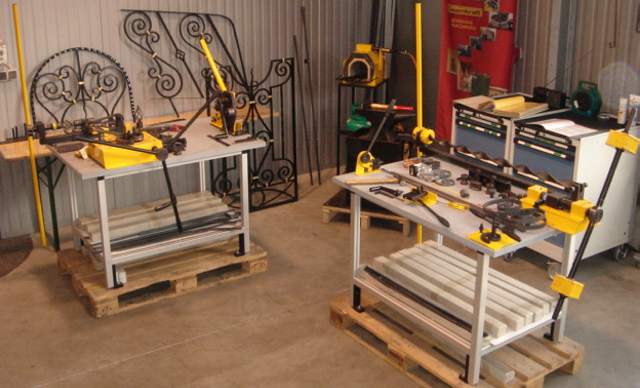

Станки для холодной ковки

Для выполнения работ по холодной ковке будут востребованы разные инструменты и технологическая оснастка. Большая часть необходимых инструментов можно приобрести в любом инструментальном магазине, но некоторые приспособления, вполне возможно, придется заказывать. Можно приобрести уже готовый набор для производства и приспособления для холодной ковки.

Станки для холодной ковки

В количество потребных инструментов входит сварочный аппарат. На рынке существует множество предложений по поставке сварочного оборудования, но для нужд кузни имеет смысл приобретать аппарат, который может работать как с постоянным, так и с переменным током. Такой аппарат позволяет работать с тонкими листами не опасаясь их испортить. Углошлифовальная машинка необходима для механической обработки заготовок. То есть, с ее помощью можно что-то подрезать, что-то отшлифовать. Такая машина должна обладать определенным запасом мощности и высокими оборотами. Не помешает и зачистная машинка, ее услуги будут востребованы в случае необходимости выравнивания сварного шва в труднодоступных местах, например, на стыке двух плоскостей. Из электроинструмента будет востребованы — дрель, перфоратор.

Кроме, перечисленного инструмента будет необходим и набор технологических приспособлений. Например, для получения отдельных деталей используют шаблон, его применяют для получения металлических дуг или колец. Без такого приспособления, как объемник невозможно получить узоры. Кузнечное оборудование для холодной ковки можно приобрести в составе готовых комплектов, а можно изготовить своими силами.

Станок улитка

С помощью оборудования под названием «Улитка» мастер может изготавливать различные завитки. Для большего удобства в работе применяют улитки с воротом.

Монолитная неразборная улитка

Станок торсионный

Торсионное оборудование для ковки предназначено для скручивания прутка вдоль оси.

Торсионы — ручная ковка

Для изготовления такого станка своими руками потребуются следующие материалы и инструменты:

• стальной лист;
• двутавр;
• слесарные тисы;
• крепеж;
• углошлифовальная машина;
• сварочный аппарат;
• приводная станция, которая состоит из редуктора и электрического двигателя.

Станок гнутик

Этот тип оборудования применяют для гиба пруткового материал или труб под определенный радиус и угол. Работа на таком оборудовании не требует приложения значительных усилий, а после обработки на нем, металл не изменяет свою структуру.

Гнутик для холодной ковки

Гнутики работают следующим образом. Для получения готового изделия заготовку устанавливают между гибочным валом и упором. Гибкий вал оказывает давление на заготовку, а упор, не дает ей деформироваться полностью.

Станок волна

Оборудование этого типа позволяет изготавливать изделия волнообразного типа из круга, квадрата и других типов проката. С его помощью получают такие детали, как волны и зигзаги.

Волны для выполнения волнообразного изгиба заготовки

Универсальный станок для холодной и горячей ковки НК-1 Оборудование марки НК—1 это установка, в состав которой несколько блоков и позволяющий выполнять множество операций и изготавливать различные кованые детали, например, завитки, кольца и пр. Оборудование этой марки позволяет наносить рисунок на металлические полосы, трубы и другие виды профиля. При этом применяют метод холодной деформации.
