Восстановление резьбы с помощью клея «Холодная сварка»

Популярность резьбовых соединений объясняется простотой выполнения и прочностью крепления элементов конструкции между собой. Когда при повреждении витков замена детали невозможна, проводят восстановление резьбы. Так как восстанавливать резьбу можно разными способами выбирают тот, который сохраняет прочность соединения на прежнем уровне.

Технология восстановления холодной сваркой

Для восстановления резьбы холодной сваркой выпускаются полимерные составы с металлическими добавками. Процедура реставрации жидким двухкомпонентным клеем выполняется в следующей последовательности:

• достают из упаковки два тюбика;
• детали соединения обезжиривают веществом из тюбика №1;
• затем наносят содержимое тюбика №2;
• шпателем смешивают составы из обоих тюбиков в пропорции 1:1;
• готовую смесь наносят на болт со стороны наружной резьбы;
• затем вкручивают в витки внутренней резьбы;
• после отвердевания смеси (время выдержки указано в инструкции), болт выворачивают.

Для качественного восстановления витков смесь наносят с избытком, чтобы излишки при вворачивании болта выдавливались наружу.

Какую холодную сварку выбрать

Из-за низкой эффективности однокомпонентный анаэробный восстановитель в виде густой пасты применяется редко. Для ремонтных работ используют два вида:

• жидкий состав, который получается после смешивания отвердителя с клеящей массой;
• плотные однослойные или двухслойные бруски по консистенции похожие на пластилин, которые перед применением смешивают.

Для восстановления поврежденных витков выбирают марки с высокой пластичностью, чтобы смесь заполняла мелкие изъяны. Если соединение часто разбирается, нужна холодная сварка с усиленной твердостью, иначе при трении о металл состав разрушится.

Преимущества и недостатки

К достоинствам метода холодной сварки относят:

• возможность большого выбора по цене и качеству среди отечественных и зарубежных производителей;
• восстановление без разборки конструкции;
• стойкость к коррозии;
• простота, так как восстановление выполняется без вспомогательных приспособлений;
• неизменность характеристик деталей из-за отсутствия термического воздействия;
• невысокая цена.

Состав клея

Компоненты, входящие в клеевую массу, направлены на создание однородной смеси. Свойства пластичности создаются за счет эпоксидной смолы. Она улучшает состав и делает более мягкой и удобной для использования. Для получения единого твердого компонента с металлом, добавляются металлические вещества. В ходе процесса заливки и восстановления скола полимерная масса сварки заполняет детали, получившие дефект.

Качество массы для сварки предполагает уникальные свойства. Они делают холодную сварку распространенным и привлекательным для потребителя с разными профессиональными и строительными потребностями. Шов, получаемый при холодной сварке, будет уступать по каким-то характеристикам от стандартного способа, а по скорости работ, условиям и простоте процедуры даст преимущества.

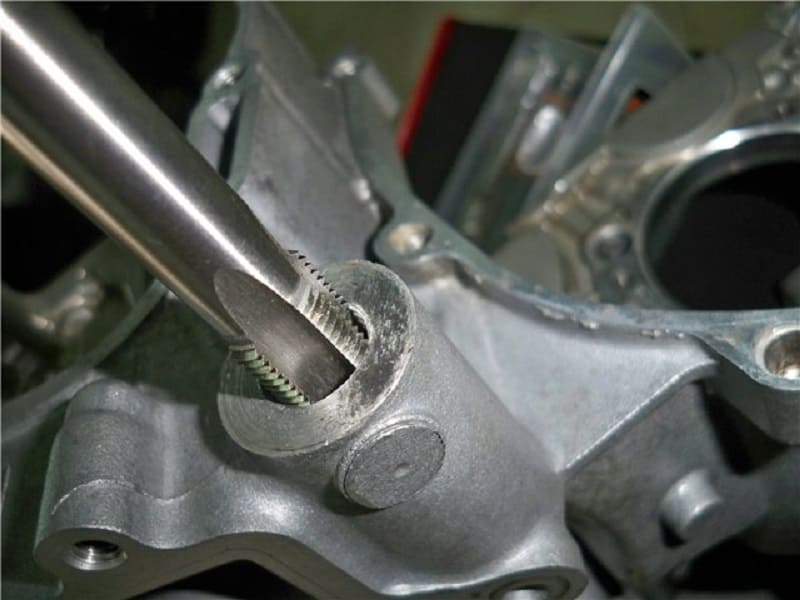

Нарезание резьбы метчиком

Этим способом пользуются, когда можно увеличить размер отверстия без ущерба для надежности соединения. С помощью сверла увеличивают диаметр, чтобы очистить отверстие от испорченных витков, затем нарезают новые.

Работа выполняется по следующим правилам:

• отверстие рассверливают строго перпендикулярно;
• используют два метчика для нарезания резьбы, черновой и чистовой;
• для удаления стружки после 3 прямых оборотов делают 1,5 обратных;
• чтобы облегчить процесс, инструмент смазывают маслом.

Стандарты РФ

• ГОСТ 9066. Шпильки для фланцевых соединений…
• ГОСТ 22032. Шпильки М2 – М48, ввинчиваемые в отверстия…

©elesant.ru

Еще статьи

• Базовые нормативы электромонтажных работ
• Вводной автомат. Расчет, выбор вводного автомата для квартиры
• Встраиваемые, накладные и навесные этажные щиты
• Зарядка батареи дизельного генератора
• Кабели с бумажной изоляцией
• Кабельный металлический лоток
• Как выбрать стильный торшер
• Как правильно выполнить монтаж электропроводки в бане
• Как снизить цены на электромонтажные работы
• Комплектация распределительного щитка, автоматы защиты, клеммы подключения

Применение спиральной вставки

Такие приспособления, называемые также проволочными или пружинными, делают из высококачественной нержавеющей стали. Вставки выполнены в виде цилиндрических спиралей с концентрической резьбой внутри и снаружи. Для установки предусмотрен поводок. Форму и размер внутренних витков делают с минимальными допусками.

Ремонт резьбы выполняют в следующей последовательности:

• отверстие рассверливают сверлом, диаметр которого выбирают по прилагаемой к вставкам таблице;
• витки нарезают не стандартными метчиками, входящими в комплект;
• вставку вворачивают инструментом, который есть в наборе;
• удаляют поводок инструментом, поставляемым производителем, или плоскогубцами, если диаметр большой.

За счет натяга при установке исключается самопроизвольное выкручивание вставки. Упругость материала обеспечивает равномерное распределение нагрузки между болтом и вставкой. Высокая стойкость нержавейки к коррозии исключает возможность заедания болта из-за ржавчины.

Спиральными вставками можно отремонтировать соединения на конструкциях из цветного или черного металла. Их также применяют для усиления резьбы на пластике, дереве.

Продукция «Локтайт»

Эта компания также хорошо известна своей качественной и эффективной продукцией. Но в отличии от Helicoil, восстановитель резьбы «Локтайт» — это полностью химическое вещество. Фиксаторы резьбовых соединений этого бренда знает каждый.

Для решения любых проблем с резьбами компания предлагает анаэробные составы. Это однокомпонентные жидкие материалы с различной степенью вязкости. Они способны длительное время оставаться в своем исходном состоянии, а также быстро затвердевать в небольших зазорах соединяемых деталей или же в резьбе. Чтобы жидкая резьба начала полимеризоваться, нужно соблюсти два условия. Так, необходимо наличие ионов металла, а также минимальный контакт с воздухом. Как использовать восстановитель резьбы Loctite? Достаточно нанести состав на одну из соединяемых поверхностей в таком количестве, которого достаточно для полного заполнения ремонтных зазоров испорченной резьбы.

Производятся данные составы в виде стика, внутри которого содержится густая паста. Достаточно нанести смесь на ремонтируемый узел и после полимеризации резьба будет восстановлена.

Ввертыш для восстановления резьбы

Ввертыши, они же футорки, сделаны в виде полых втулок с крупной наружной и мелкой внутренней резьбой. Они могут быть стальными, медными, латунными, бронзовыми, из других материалов. Устанавливают футорки на деталях, где допускается увеличение диаметра отверстий. Ввертыши применяются во многих отраслях промышленности, например, для сборки мебели, стыковки труб, крепления сдвоенных колес.

Некоторые производители выпускают наборы, которые называются восстановителями резьбы. Комплекты состоят из вкладышей разного размера, сверл, метчиков, вспомогательных инструментов. В зависимости от назначения в наборы входят футорки для ремонта дюймовой или метрической резьбы от М2 до М36.

Ремонт резьбовых соединений при помощи наборов от Helicoil

Восстановить поврежденную резьбу можно по различным технологиям, большинство из которых предусматривает необходимость рассверливания отверстия под больший размер. Но если сорвана резьба свечного отверстия на двигателе автомобиля или на ступице под болт колеса, то в данном случае рассверлить ничего не получится.

Что делать в случае со свечным отверстием? Можно увеличить наружный диаметр резьбы и затем вставить втулку с уже готовой наружной и внутренней резьбой. Во втором же варианте применение втулки приведет к нарушению баланса деталей, которые вращаются.

Вставка изготовлена из формованного профиля ромбовидного сечения. В результате получается откалиброванная резьба для двустороннего использования. Точность соответствует классу 6H.

Традиционная сварка для ремонта

Этой технологией пользуются, если нельзя увеличить диаметр отверстия, и когда нет нужного ввертыша или спиральной вставки. Процедура восстановления выполняется в следующем порядке:

• высверливают поврежденные витки;
• заваривают отверстие;
• наплавленное место зачищают заподлицо с поверхностью;
• сверлят отверстие;
• нарезают резьбу.

Для восстановления соединений из стали используется газовая или электродуговая сварка в защитных средах. Отверстия в чугуне заваривают в холодном состоянии или с местным подогревом. В качестве присадочного материала плавят электроды марки ЦЧ-4, ОЗЧ-1, МНЧ-1 или прутки из чугуна с добавкой кремния. Следует учитывать, что под действием высокой температуры изменяется структура металла детали, возможно образование трещин. Поэтому прочность отремонтированного соединения будет меньше.

Отверстия в деталях из алюминия, без которых не обходится двигатель автомобиля, заваривают аргонно-дуговой сваркой. Для наплавки применяют алюминиевую проволоку. Однако при восстановлении резьбы в алюминии металл в жидком состоянии начинает активно поглощать газы. Образуются поры, а при усадке во время остывания — трещины, которые снижают надежность соединения. Не всегда есть возможность восстановления этим способом без снятия деталей. Например, для ремонта соединений на алюминиевом блоке цилиндров конструкцию придется демонтировать.

При выборе способа восстановления учитывают условия эксплуатации и величину нагрузки. Также принимают во внимание сложность выполнения и цену. Например, покупка спиральной вставки дешевле, чем заказ на вытачивание ввертыша.

Преимущества и недостатки

Основные преимущества использования холодной сварки:

• доступность и разнообразие рынка;
• шов не подвергается воздействию коррозии;
• при ремонте нет необходимости в демонтаже свариваемых деталей;
• при использовании не требуется дополнительных приспособлений и обучения персонала;
• отсутствие термического воздействия, благодаря чему не меняются физические свойства обрабатываемых деталей.

Недостатки метода:

• относительно невысокая прочность;
• разнородность металлов основных и восстановленных элементов конструкции;
• подверженность влиянию температуры и других факторов окружающей среды;
• ограниченность использования на ответственных объектах.
