Как заточить сверло по металлу своими руками: рекомендации

О том, что сверло когда-то затупилось, никто не вспоминает. Но только до тех пор, пока оно вдруг не стало нужным. Без острого сверла работа двигаться не будет. Поэтому придётся покупать новое или попробовать его заточить. Заточка сверла по металлу – процесс непростой. Но стоит попробовать.

Признаки, что сверло затупилось

Перед тем как точить сверла, необходимо удостовериться, что они на самом деле затупились. Какие признаки это показывают:

• режущий инструмент сильно нагревается;
• металлическая стружка, вылетающая из-под кромки, имеет мелкую фракцию;
• повышается шум проводимых операций.

Особенно отметим последний признак, потому что повышается сила трения между затупившейся кромкой сверла и плоскостью заготовки. Поэтому, как только произошло повышения шумности при сверлении, надо работу тут же прекратить. Если работу не прекращать, то режущий инструмент сильно перегреется, изменится структура металла, что приведёт к утрате инструмента окончательно. После чего затачивать его не имеет смысла.

Способы заточки по выведению задней плоскости

Есть несколько видов заточки сверл по металлу, которые различаются по способу выведения задней плоскости. Это одноплоскостная, двухплоскостная и коническая заточка. Последний способ относится к наиболее распространенным, поэтому мы сосредоточимся на его описании.

Способы выведения задней плоскости при заточке сверла

При конической заточке задний угол плавно увеличивается от режущей кромки и по всей задней поверхности. При этом задняя поверхность приобретает криволинейную форму. Угол режущей кромки должен соответствовать 7–17°. Коническая заточка сложнее в выполнении. В ходе работы хвостовик сверла необходимо слегка подкручивать сверху вниз, в результате чего задняя поверхность приобретает вид конуса.

Как выбрать сверло

Перед тем как решать вопрос, как заточить сверло правильно, хотелось бы немного остановиться на самом режущем инструменте.

Начнём с того, что сверла на рынке строительных инструментов представлены в достаточно широком ассортименте. Так как нас интересует только оснастка по металлу, то надо отметить, что и здесь выбор есть.

Во-первых, можно провести выбор по цвету инструмента:

• Чёрный – это оксидная плёнка, функции которой – защитить основу сверла от коррозии и высоких температур. Поэтому эта разновидность обладает высокой прочностью и износостойкостью.
• Серый – этот инструмент можно спокойно отнести к оснасткам невысокого качества.
• Ярко-золотистый. Такой цвет говорит лишь об одном – в составе стали, из которой инструмент изготовлен, есть титан.
• Темно-золотистый. То же самое, что и предыдущий вариант, только внутри стального стержня отсутствуют внутренние напряжения. Отсюда его высокие качества.

• Все та же оксидная плёнка чёрного цвета.
• TiCN – это карбонитрид титана.
• TiAIN – это титано-алюминиевый нитрид.
• Сам нитрид титана.
• Керамика.

Внимание! Два последних покрытия не подлежат перезаточке.

В основном в быту, да и многие мастера для сверления отверстий в металле используют спиральные сверла. Это стальной цилиндрический стержень, в котором нарезаны канавки в виде спирали. Отсюда, в принципе, и название.

Меньшую часть этого инструмента занимает хвостовик, который и зажимается в патроне оборудования по сверлению или в дрели, перфораторе. Основную часть занимает цилиндр с канавками. Канавки нарезаются с одной целью – создать пространство, по которому металлическая стружка будет покидать место сверления, не мешая основному процессу.

Спиральное сверло: его части и элементы Источник studfile.net

Спиральная оснастка также имеет небольшую классификацию, где присутствует три позиции:

• Классическое сверло.
• Левостороннее. Его используют, когда надо высверлить из отверстия сломавшийся крепёжный элемент: болт, шуруп и прочее.
• Высокой точности. Если стоит задача высверлить отверстие с минимальными погрешностями, то используют именно его.

Итак, разобравшись в ассортименте оснастки, переходим непосредственно к главному вопросу – как заточить сверло по металлу.

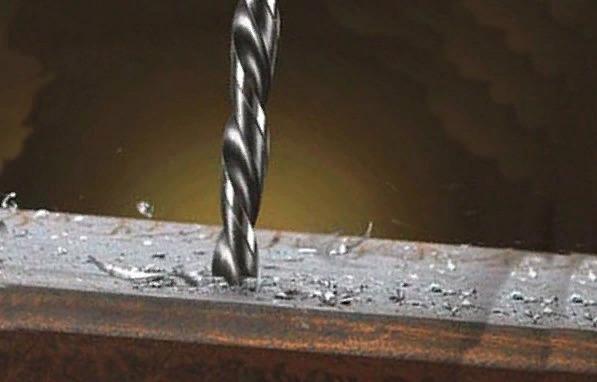

Как определить необходимость заточки сверла

Потребность в заточке сверла определяется при появлении одного из следующих признаков:

• повышенного шума в процессе погружения в металл;
• появления мелкой стружки;
• сильного нагрева изделия.

Затупленное спиральное сверло при трении издает неприятный для слуха высокочастотный звук. Потому следует немедленно остановить работу и перейти к заточке инструмента, иначе он слишком перегреется и не будет подлежать восстановлению.

Ухудшение наточки сверла также можно заметить по прекращению образования спиралевидной непрерывной стружки, появлению мелких частиц металла.

Правила заточки свёрл

Во-первых, для проведения этого процесса потребуется или специальное оборудование, или специальные приспособления в виде насадок к дрелям или перфораторам. К первой группе относится заточной станок, на который насажен точильный камень. У рачительного хозяина такой станок небольших размеров в гараже или сарае всегда найдётся.

Сразу надо оговориться, что технология заточки зависит от типа сверла. Оно может быть коническим, винтовым, цилиндрически или одно- или двухплоскостным. Но необходимо понимать, что затачивать надо в любом случае только задние грани инструмента. При этом каждая грань должна быть одинаково заточена. Понятно, что вручную это сделать практически невозможно. Но небольших размеров сверла мастера точат именно вручную, для чего необходим определённый опыт в проведении этого типа работ.

Смотрите также: Каталог компаний, что специализируются на монтаже металлоконструкций и инженерных сетей

Есть некоторые отличия заточки свёрл разного типа. К примеру, одноплоскостное сверло отличается от других тем, что у него задняя стенка пера имеет всего одну плоскость. А угол наклона этой плоскости варьируется в диапазоне 28-30°. Именно эту плоскость и надо заточить. Здесь важно сверло подносить к вращающемуся точильному камню параллельно этой задней плоскости. При этом инструмент вращать нельзя, даже небольшое отклонение приведёт к неправильно проведённой операции.

Точно также затачиваются и двухплоскостные сверла. Только точить придётся две плоскости по отдельности. Здесь те же требования.

Что касается конических моделей, то главная задача – не нарушить конусность конструкции затачиваемой кромки. Поэтому инструмент подносят к вращающемуся точильному камню, прижимают сверло и делают им колебательные движения по конусу. Здесь важно не отрывать оснастку от камня. То есть процесс проводиться в одно касание.

И ещё одно пожелание – строго придерживаться формы кромки. Понятно, что это не всегда возможно, особенно, если сверло диаметром до 10 мм. Но для этой разновидности можно только выдержать задний угол. И этого бывает достаточно. Что касается свёрл большого диаметра, то специалисты рекомендуют кроме заточки кромок по плоскостям и с точным выдерживанием угла, проточить переднюю плоскость, тем самым улучшив конструкцию. Такие сверла более эффективны при сверлении.

Для чего необходима подточка передней плоскости. Все дело в том, что, уменьшая угол наклона передней плоскости, увеличивается угол режущей кромки. А это увеличение стойкости инструмента к выкрашиванию металла с плоскости режущей кромки. К тому же надо добавить, что длина поперечной кромки резко уменьшается. То есть получается так, что кромка поперечины не режет, а скоблит металлическую заготовку. А точнее центральную часть высверливаемого места.

После заточки сверла также рекомендуется провести доводку. То есть убираются зазубрины, оставленные точильным камнем. Это обязательная процедура в заводских условиях. Именно это позволяет увеличить износостойкость инструмента. Если в домашних условиях есть возможность провести доводку, то её надо провести обязательно.

Обычно для доводки используют другие камни:

• из карбида кремния, он зелёного цвета, марка 63С, при этом лучше использовать круг зернистостью 5-6 и твёрдостью – М3-СМ1;
• из эльбора, здесь требуется зернистость 6-8.

Обратите внимание, что эти камни должны быть изготовлены на бакелитовой связке.

Анатомия сверла

При заточ­ке свер­ла по метал­лу необ­хо­ди­мо иметь пред­став­ле­ние о его устройстве.

Для свер­ле­ния метал­ла наи­бо­лее часто при­ме­ня­ют­ся спи­раль­ные свёр­ла. В основ­ном, когда вы выби­ра­е­те свер­ло для вашей рабо­ты, учи­ты­вай­те его дли­ну, тип кон­чи­ка, тип спи­раль­ной канав­ки, металл из кото­ро­го оно сделано.

Рабо­чая часть свер­ла под­раз­де­ля­ет­ся на две части – на режу­щую и калиб­ру­ю­щую (направ­ля­ю­щую). Режу­щая (или заход­ная) часть состо­ит из 2‑х режу­щих кро­мок, зад­них поверх­но­стей (идут на этой же пло­щад­ке сра­зу за кром­ка­ми) и пере­мыч­ки. Направ­ля­ю­щая часть име­ет 2 спи­ра­ле­вид­ные лен­точ­ки, к кото­рым при­мы­ка­ют канав­ки для струж­ки, а с дру­гой сто­ро­ны – спинками.

Раз­бе­рём базо­вые харак­те­ри­сти­ки спи­раль­но­го свер­ла: угол при вер­шине, угол зазо­ра режу­щих кро­мок, глав­ные режу­щие кром­ки, пере­мыч­ка меж­ду кром­ка­ми и угол спирали.

Угол при вершине

Он рас­по­ло­жен на кон­чи­ке спи­раль­но­го свер­ла. Это угол меж­ду дву­мя режу­щи­ми кром­ка­ми. Он обя­за­те­лен, что­бы цен­тро­вать спи­раль­ное свер­ло на мате­ри­а­ле, кото­рый свер­ли­те. Угол при вер­шине варьи­ру­ет­ся на раз­ных свер­лах и дол­жен быть адап­ти­ро­ван к мате­ри­а­лу (его твёр­до­сти), кото­рый Вы буде­те свер­лить. Чем жест­че металл, тем боль­ше угол при вер­шине (и, сле­до­ва­тель­но, более плос­кий кончик).

Наи­бо­лее уни­вер­саль­ное спи­раль­ное свер­ло по метал­лу име­ет угол при вер­шине 118 гра­ду­сов, при­ем­ле­мый для исполь­зо­ва­ния на дре­ве­сине, мяг­ком метал­ле, метал­ле сред­ней твёр­до­сти, пла­сти­ке и боль­шин­стве дру­гих не твёр­дых мате­ри­а­лов. Для твёр­дых мате­ри­а­лов, таких как нержа­ве­ю­щая сталь, угол при вер­шине дол­жен быть боль­ше (135 гра­ду­сов). С боль­шим углом при вер­шине начи­на­ет дей­ство­вать боль­шая часть режу­щих кро­мок рань­ше. Более малень­кий угол, напри­мер 90 гра­ду­сов, под­хо­дит для очень мяг­ких пла­сти­ков и дру­гих мяг­ких мате­ри­а­лов (к при­ме­ру, алю­ми­ния). Он будет тупить­ся при свер­ле­нии твёр­дых материалов.

Зад­ние поверх­но­сти и угол их расположения

Пере­мыч­ка

Две режу­щие кром­ки вме­сте с зад­ни­ми поверх­но­стя­ми (пло­щад­ка­ми, сле­ду­ю­щи­ми за кром­ка­ми) в месте соеди­не­ния обра­зу­ют пере­мыч­ку. Она рас­по­ло­же­на в сере­дине кон­чи­ка свер­ла, так­же участ­ву­ет в рез­ке, но не режет так эффек­тив­но, как режу­щие кром­ки. Цен­траль­ная пере­мыч­ка отве­ча­ет за ввод свер­ла в мате­ри­ал, его центрирование.

Спи­раль­ные ленточки

Рас­по­ла­га­ют­ся на наруж­ной вин­то­вой поверх­но­сти направ­ля­ю­щей части свер­ла. Лен­точ­ки умень­ша­ют тре­ние, улуч­ша­ют отвод теп­ла и обес­пе­чи­ва­ют направ­ле­ние свер­ла в отверстие.

Спи­раль­ные канав­ки для стружки

Спи­раль­ные канав­ки слу­жат кана­лом для выво­да выре­зан­но­го мате­ри­а­ла (струж­ки) из отвер­стия, поз­во­ля­ют спе­ци­аль­ной жид­ко­сти для рез­ки и свер­ле­ния достичь режу­щих кромок.

Угол спи­ра­ли

Угол накло­на спи­ра­ли у сверл по метал­лу может отли­чать­ся. Боль­шие углы спи­ра­ли обес­пе­чи­ва­ют эффек­тив­ное уда­ле­ние мяг­ких, длин­но­мер­ных стру­жек. Мень­шие углы спи­ра­ли исполь­зу­ют­ся для твер­дых мате­ри­а­лов с корот­ки­ми стружками.

Свер­ла, име­ю­щие очень малень­кий угол спи­ра­ли (10 ° — 19 °), име­ют длин­ную спи­раль. В свою оче­редь, свер­ла с боль­шим углом спи­ра­ли (до 45 °) име­ют корот­кую спи­раль. Свёр­ла с нор­маль­ной спи­ра­лью име­ют угол спи­ра­ли 19 ° — 40 °.

Хво­сто­вик

Это конец свер­ла без спи­ра­ли, кото­рый удер­жи­ва­ет­ся патро­ном дре­ли. Диа­метр хво­сто­ви­ка важ­но учи­ты­вать при покуп­ке сверла.

Дли­на сверла

Общая дли­на свер­ла – это раз­мер от осно­ва­ния свер­ла до его режу­ще­го кон­чи­ка. Дли­на спи­раль­но­го свер­ла вли­я­ет на его жест­кость. Более корот­кое свер­ло будет креп­че и, с мень­шей веро­ят­но­стью, будет блуж­дать или ломать­ся, но может не иметь доста­точ­ную дли­ну, необ­хо­ди­мую для всех работ. В то вре­мя как более длин­ные свёр­ла могут про­свер­ли­вать более глу­бо­кие отвер­стия, они явля­ют­ся более гиб­ки­ми, что озна­ча­ет, что отвер­стия, кото­рые они про­свер­ли­ва­ют, могут иметь неточ­ное рас­по­ло­же­ние или откло­нять­ся от задан­ной оси.

Из чего сде­ла­но свер­ло по металлу

• Для изго­тов­ле­ния свёрл по метал­лу исполь­зу­ет­ся быст­ро­ре­жу­щая сталь (англ. HSS / high speed steel — высо­ко­ско­рост­ная сталь). На таких свёр­лах име­ет­ся обо­зна­че­ние “HSS” на хво­сто­ви­ке. Это общее назва­ние сверл по метал­лу ино­стран­но­го про­из­вод­ства, допол­ни­тель­ные обо­зна­че­ния дают рас­ши­рен­ную инфор­ма­цию о соста­ве свер­ла. Это леги­ро­ван­ная сталь, исполь­зу­е­мая для изго­тов­ле­ния метал­ло­ре­жу­ще­го инстру­мен­та, рабо­та­ю­ще­го при высо­ких ско­ро­стях рез­ки. Свёр­ла сде­ла­ны из угле­ро­ди­стой ста­ли с добав­ле­ни­ем воль­фра­ма, хро­ма, молиб­де­на и дру­гих эле­мен­тов. Это поз­во­ля­ет им исполь­зо­вать­ся на быст­рой ско­ро­сти вра­ще­ния. Свёр­ла HSS более устой­чи­вы к поте­ре закал­ки, они доволь­но рас­про­стра­не­ны в ком­плек­тах и при­год­ны для прак­ти­че­ски любо­го авто­мо­биль­но­го исполь­зо­ва­ния. Если вам не нуж­но свер­лить очень часто, то подой­дёт даже самое недо­ро­гое свер­ло HSS.
• Кобаль­то­вая сталь (свёр­ла с добав­ле­ни­ем кобаль­та отме­че­ны обо­зна­че­ни­ем “Со” и ука­за­ни­ем про­цен­та содер­жа­ния кобаль­та на хво­сто­ви­ке (HSS Co‑5 и HSS Co‑8 или HSS‑E)). Дан­ные свёр­ла очень дол­го сохра­ня­ют заточ­ку, не теря­ют остро­ту режу­щих кро­мок даже при более высо­ких тем­пе­ра­ту­рах. Если вам нуж­но свер­лить нержа­ве­ю­щую сталь, кобальт — луч­ший вари­ант. У тако­го свер­ла есть и недо­стат­ки. Оно более хруп­кое, чем про­стые HSS свёр­ла, поэто­му может повре­ждать­ся лег­че, осо­бен­но при боко­вом напря­же­нии или при застре­ва­нии свер­ла в отвер­стии. Они так­же намно­го доро­же. Кобаль­то­вые свёр­ла слу­жат очень дол­го, если с ними пра­виль­но обращаться.
• Кар­бид воль­фра­ма (Tungsten Carbide / Solid Carbide). Это чрез­вы­чай­но жест­кие свер­ла, но в то же вре­мя хруп­кие. Это огра­ни­чи­ва­ет их широ­кое при­ме­не­ние при руч­ном свер­ле­нии. Чаще встре­ча­ют­ся в про­мыш­лен­ном при­ме­не­нии, в инже­нер­ных цехах. Такие свёр­ла потре­бу­ют­ся, если нуж­но свер­лить высо­ко­проч­ную сталь, чугун или спла­вы титана.

Защит­ное покры­тие сверла

Покры­тие, нане­сён­ное на свер­ло вли­я­ет на эффек­тив­ность и срок его службы.

• Чер­ный оксид (Black Oxide) — самое эко­но­мич­ное покры­тие. Чер­ный оксид добав­ля­ет защи­ту от кор­ро­зии, уве­ли­чи­ва­ет отпуск и сня­тие напря­же­ний в свер­ле. Это покры­тие так­же умень­ша­ет исти­ра­ние, а так­же спо­соб­ству­ет сохра­не­нию охла­жда­ю­щих и сма­зоч­ных мате­ри­а­лов для свер­ле­ния на свер­ле. Чер­ный оксид под­хо­дит для свер­ле­ния чугу­на и ста­ли, но не реко­мен­ду­ет­ся для свер­ле­ния алю­ми­ния, маг­ния или подоб­ных металлов.
• Оксид брон­зы (Bronze Oxide) — уве­ли­чи­ва­ет отпуск и сня­тие напря­же­ний в свер­ле и, как пра­ви­ло, исполь­зу­ет­ся в оди­ноч­ку для визу­аль­но­го опре­де­ле­ния кобаль­то­вой ста­ли или с чер­ным окси­дом для опре­де­ле­ния луч­ших сор­тов высо­ко­ско­рост­ной стали.
• Нит­рид тита­на (Titanium Nitride (TiN)). Более доро­гое покры­тие, кото­рое уве­ли­чи­ва­ет твер­дость свер­ла и обес­пе­чи­ва­ет теп­ло­вой барьер, при­во­дя­щий к уве­ли­че­нию про­из­во­ди­тель­но­сти и уве­ли­че­нию сро­ка служ­бы инстру­мен­та в более твер­дых мате­ри­а­лах. Свёр­ла с покры­ти­ем нит­ри­да тита­на под­хо­дят для свер­ле­ния чугу­на и ста­ли, а так­же алю­ми­ния, маг­ния. Одна­ко на прак­ти­ке тита­но­вое покры­тие, в конеч­ном сче­те, изна­ши­ва­ет­ся, и если зато­чить его, покры­тие пол­но­стью теря­ет­ся. Тита­но­вые свёр­ла выгля­дят как свёр­ла HSS с латун­ной или оран­же­вой окраской.
• Кар­бо­нит­рид тита­на (TiCN — Titanium Carbonitride). Име­ет сине-серый отте­нок. Покры­тые кар­бо­нит­ри­дом тита­на свёр­ла более твёр­дые и изно­со­устой­чи­вые, чем мно­гие дру­гие покрытия.
• Покры­тие цир­ко­ни­ем (Zirconium Coating). Хотя не явля­ет­ся основ­ным мате­ри­а­лом для свёрл, покры­тые цир­ко­ни­ем метал­лы очень хоро­шо слу­жат. Покры­тие из нит­ри­да цир­ко­ния может уве­ли­чить проч­ность твер­дых, но хруп­ких мате­ри­а­лов. Состав цир­ко­ния так­же умень­ша­ет тре­ние для повы­ше­ния точ­но­сти сверления.

Обо­зна­че­ния на свёр­лах по метал­лу HSS

Ино­стран­ные про­из­во­ди­те­ли добав­ля­ют обо­зна­че­ния на свёр­ла по метал­лу HSS, кото­рые гово­рят об при­ме­ня­е­мых тех­но­ло­ги­ях и дру­гих осо­бен­но­стях сверла.

• HSS‑R. Эта мар­ки­ров­ка гово­рит о том, что свер­ло про­шло тер­ми­че­скую обра­бот­ку и роли­ко­вую прокатку.
• HSS‑G. Режу­щие части таких инстру­мен­тов под­вер­га­ют шли­фов­ке при помо­щи бора­зо­на (CBN). Свер­ла HSS‑G полу­чи­ли мак­си­маль­но широ­кое рас­про­стра­не­ния из-за соче­та­ния высо­ких экс­плу­а­та­ци­он­ных харак­те­ри­стик и доступности.
• HSS‑E VAP. Так мар­ки­ру­ют свер­ла, основ­ное пред­на­зна­че­ние кото­рых — обра­бот­ка заго­то­вок из нержа­ве­ю­щей ста­ли. К поверх­но­стям таких инстру­мен­тов струж­ка прак­ти­че­ски не лип­нет. Из-за это­го они мед­лен­нее изна­ши­ва­ют­ся и реже ломаются.
• HSS‑E (HSS-Co8, HSS-Co5 и др.). Эта мар­ки­ров­ка ука­зы­ва­ет на высо­кое содер­жа­ние кобаль­та в спла­ве. Такие свер­ла под­хо­дят для обра­бот­ки вяз­ких и слож­ных металлов.
• HSS‑G TiN. Такие свер­ла име­ют напы­ле­ние из нит­ри­да тита­на. Оно зна­чи­тель­но повы­ша­ет твер­дость инстру­мен­та и его термостойкость.
• HSS‑G TiAlN. Такие свер­ла име­ют напы­ле­ние из нит­ри­да тита­на, леги­ро­ван­но­го алю­ми­ни­ем. Оно еще боль­ше уве­ли­чи­ва­ет твер­дость инстру­мен­та и его термостойкость.

Приспособления для точения свёрл на станке

Держать в руках сверло и точить его на станке, на котором камень крутиться с большой скоростью, сложно. Нужно иметь большой опыт, чтобы «не запороть» инструмент. Поэтому в продаже есть специальные приспособления, которые облегчают проведения этой операции.

На рынке можно приобрести простые устройства. Есть и достаточно сложные с электродвигателями, которые не только удерживают сверло в требуемом положении, но и производят подачу инструмента к точильному камню в автоматическом режиме. Последние чаще используются для заточки спиральных свёрл. Но такие устройства стоят немалых денег, поэтому приобретаются профессиональными точильщиками.

Как оптимально обточить задние поверхности своими руками и выправить сверло за 3 шага

Напоминаю два требования к состоянию периферийной поверхности наждачного круга:

1. ширина должна с запасом превосходить длину РК для выполнения ее обработки за один прием;
2. а обтачивающая поверхность камня иметь идеально прямую линию.

Далее нам потребуется последовательно обеспечить три условия правильной заточки, рассмотренные выше.

Шаг №1. Как легко сформировать задний угол резания

Ось сверла необходимо направить под 60 градусов к образующей линии периферии круга.

Для этого на подручнике по угольнику достаточно нанести маркером хорошо видимую линию под 60О.

Альтернативой этому методу является разметка маркером линий на стекле защитного щитка.

Сверло кладется на указательный палец или пальцы, которые опираются на боковую поверхность подручника так, чтобы его боковая поверхность (ось) была расположена параллельно промаркированной линии.

Сверху его прижимают большим пальцем, а пальцами второй руки удерживают хвостовик и обеспечивают его перемещение вверх-вниз, подвижки вправо-влево, повороты по оси и фиксацию в нужном положении.

В исходной позиции тело сверла располагается строго по плоскости горизонта. Если посмотреть с боку на наждак в этой позиции, то видно, что круг уже готов придать задней поверхности нужный наклон.

Режущая кромка в течение всего периода обработки задней поверхности должна располагаться стабильно относительно вращающегося камня. Это обеспечивается сохранением осевого положения сверла относительно начерченной маркером линии и плоскости.

Движения сверла при заточке следующие:

• Аккуратно подводим режущую кромку к абразивному кругу до касания, легко прижимаем ее и сразу начинаем плавно изменять наклон сверла. Опускаем хвостовик чуть вниз, поддерживая одинаковый прижим до конца прохода.
• Далее следует возвратить сверло в начальную позицию, повернуть его на 180 градусов для обработки второй режущей кромки. При этом важно сохранить стабильность положения осевой линии относительно контрольной черты на подручнике.

Кисти и пальцы своё положение менять не должны. Следует обеспечить равномерность усилия прижима РК при обтачивании обеих задних поверхностей. Хвостовик в исходном положении удерживают свободно, без напряжения, а локти рук прижимают к поясу.

Выставленная горизонтально режущая кромка подводится к поверхности круга до легкого касания (обеспечивается одинаковый прижим), а затем сверло подаётся вверх и отводится назад в исходное положение.

Для смены заточки РК правой рукой сохраняют неподвижность сверла, а пальцами левой поворачивают его на 180 градусов, сохраняя осевое положение по черте маркера.

Если заметили, что одну сторону требуется сточить больше, то ее следует обработать несколько ряд подряд, не меняя величину силы прижима.

Не забывайте периодически охлаждать заходный наконечник, опуская его в баночку с водой, а затем проверять созданную геометрию визуально по заготовленному шаблону.

Шаг №2. Особенности формирования симметричных углов при вершине

Самодельное приспособление из отрезка уголка хорошо обеспечивает равномерную симметрию углов.

Его крепят на подручнике наждака струбциной и выставляют параллельно линии, нанесенной маркером. Оно позволяет сохранить выставленный задний угол резания.

Сверло укладывают на указательный палец, расположенный на подручнике и прижимают по длине к базирующей плоскости уголка.

Обращайте внимание, что не менее двух контактных точек на боковых ленточках должны соприкасаться с поверхностью базы.

Любая из режущих кромок всегда выставляется строго горизонтально при заточке в исходной позиции любой стороны.

Далее происходит стачивание задних поверхностей по тем же правилам, что расписаны выше. Обращайте внимание на равномерность усилия прижатия сверла к уголку и камню.

Вторая РК обрабатывается аналогично после поворота наконечника на 180 градусов. При этом симметрия угла обеспечивается автоматически.

Шаг №3. Как просто обеспечить равенство длин режущих кромок

Вначале потребуется визуально оценить созданную геометрию и расположение РК. Мешающие наблюдению отблески света можно перекрыть ладонью.

Точнее оценить равенство длин позволяет их измерение штангенциркулем.

Самый точный способ замера основан на использовании специального приспособления.

Его поворотную линейку выставляют по угольнику перпендикулярно к неподвижной линейке так, чтобы отступ контрольного острия отстоял от нее на величину радиуса сверла.

После этого заточенный образец укладывают на приспособление и сравнивают положение образованного на нем центра резания.

Более короткая режущая сторона подлежит дополнительной подточке. Причем на этом завершающем этапе не стоит обрабатывать всю заднюю поверхность. Достаточно сформировать под небольшим углом тонкую ленточку режущей кромки.

Она создается легким касанием к вращающемуся кругу при горизонтальном положении оси сверла.

Видео описание

В видео показано, как мастер сделал приспособления, помогающее правильно заточить сверло по металлу:

Как заточить сверло с помощью дрели

Если точильного станка в наличии нет, можно приспособить дрель, на вал которой устанавливают точильный круг. Здесь два варианта проведения процесса:

• зажать дрель в тиски и подводить сверло к камню руками;
• зажать в тисках режущий инструмент и подводить камень с дрелью вручную.

Оба варианта непростые, но второй проще первого.

Как правильно заточить сверло в этом случае:

• режущий инструмент надо установить в тисках в вертикальном положении;
• с помощью круга, установленного на дрель, снимается задняя кромка, цель – удалить следы износа;
• затем производится заточка под требуемым углом – обычно 120°.

Внимание! Чтобы кромка не перегрелась, надо процесс заточки проводить не более двух секунд. То есть металл снимается слоями.

Но есть более простой способ. Для этого надо приобрести специальную насадку. Её устанавливают на дрель и вставляют в специальный жёлоб сверло. Последнее относительно вращающегося точильного инструмента располагается под определённым углом, равным углу заточки. Это хорошо видно на фото ниже.

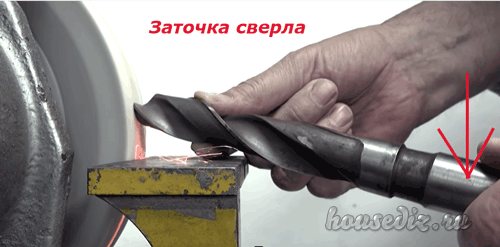

Как заточить сверло по металлу

• Зата­чи­ва­ние свер­ла заклю­ча­ет­ся в вос­ста­нов­ле­нии остро­ты режу­щих кро­мок. Обта­чи­вать нуж­но как сами кром­ки, так и зад­ние поверх­но­сти, кото­рые сле­ду­ют за кром­кой. Свер­ло будет вре­зать­ся в мате­ри­ал, если с поверх­но­стью сопри­ка­са­ют­ся толь­ко пере­мыч­ка на кон­чи­ке свер­ла и режу­щие кром­ки, а зад­ние поверх­но­сти за эти­ми кром­ка­ми долж­ны нахо­дить­ся на рас­сто­я­нии от поверх­но­сти. Зад­ние поверх­но­сти (пло­щад­ки за режу­щи­ми кром­ка­ми) долж­ны рас­по­ла­гать­ся под углом 7–10 гра­ду­сов отно­си­тель­но пер­пен­ди­ку­ляр­ной линии оси свер­ла. Они име­ют изо­гну­тую фор­му, что при­да­ёт опо­ру кром­кам. Если эти пло­щад­ки не будут изги­бать­ся под опре­де­лён­ным углом, а будут на одном уровне с режу­щи­ми кром­ка­ми, то свер­ле­ния про­сто не получится.
• Точиль­ные стан­ки обыч­но име­ют два шли­фо­валь­ных кру­га, один гру­бый, вто­рой для более тон­кой заточ­ки. Если свер­ло круп­ное, силь­но изно­ше­но и повре­жде­но, то нач­ни­те с гру­бо­го кру­га, потом пере­клю­чи­тесь на вто­рой круг. Если свер­ло выгля­дит нор­маль­но, нач­ни­те сра­зу с кру­га для тон­кой заточ­ки. Обра­ти­те вни­ма­ние, что край шли­фо­валь­но­го кру­га дол­жен быть глад­ким и ров­ным. Если это не так, его нуж­но обра­бо­тать для сгла­жи­ва­ния и вырав­ни­ва­ния. Шири­на шли­фо­валь­но­го кру­га долж­на с запа­сом пре­вы­шать дли­ну режу­щей кром­ки зата­чи­ва­е­мо­го сверла.
• Перед заточ­кой не реко­мен­ду­ет­ся наде­вать защит­ные пер­чат­ки, так как их может затя­нуть в ста­нок вме­сте с рукой. Кро­ме того, пер­чат­ки ослаб­ля­ют спо­соб­ность надёж­но удер­жи­вать свер­ло. При этом жела­тель­но наде­вать защит­ные очки.
• При заточ­ке, свер­ло нуж­но рас­по­ла­гать под углом при­мер­но 59–60 гра­ду­сов отно­си­тель­но поверх­но­сти кру­га. Под этим углом рас­по­ла­га­ет­ся каж­дая из двух режу­щих кро­мок, обра­зуя общий угол при вер­шине 118 гра­ду­сов (у боль­шин­ства сверл по метал­лу, у свер­ла для твёр­до­го метал­ла угол может быть дру­гой, см. в этой ста­тье “угол при вер­шине”). То есть, нуж­но дер­жать свер­ло так, что­бы режу­щая кром­ка рас­по­ла­га­лась гори­зон­таль­но и была парал­лель­на поверх­но­сти кру­га. Это не слож­но выпол­нить, но при малом опы­те, для облег­че­ния про­цес­са, мож­но исполь­зо­вать сле­ду­ю­щие приёмы.
• На под­руч­ни­ке мож­но про­ве­сти чер­ту (или несколь­ко, как на фото) или накле­ить маляр­ную лен­ту под углом 60 гра­ду­сов, что­бы мож­но было визу­аль­но сов­ме­щать с этой чер­той боко­вую часть свер­ла. Это будет как ори­ен­тир, что­бы зата­чи­вать пра­виль­ный угол при вер­шине свер­ла. Так­же, на под­руч­ни­ке мож­но рас­по­ло­жить уго­лок под нуж­ным углом к кру­гу и при­кре­пить его струб­ци­ной. Нуж­но будет при­жи­мать к угол­ку свер­ло, и под­во­дить его к кругу.

• Не кри­тич­но, если угол при вер­шине будет не точ­но 118 гра­ду­сов, но углы и дли­на режу­щих кро­мок долж­ны быть сим­мет­рич­ны­ми с обе­их сто­рон. В этом слу­чае отвер­стия, сде­лан­ные зато­чен­ным свер­лом, будут полу­чать­ся нуж­но­го диаметра.
• Попрак­ти­куй­тесь дер­жать свер­ло. Оно будет лежать на паль­цах пра­вой руки, кото­рые опи­ра­ют­ся на под­руч­ник. Свер­ло при­жи­ма­ет­ся свер­ху боль­шим паль­цем. Паль­цы вто­рой руки дер­жат свер­ло за хво­сто­вик и обес­пе­чи­ва­ют его дви­же­ние. Мож­но поме­нять рас­по­ло­же­ние рук, как Вам будет удобнее.

• Удер­жи­вай­те одну из режу­щих кро­мок свер­ла под углом 60 гра­ду­сов к поверх­но­сти шли­фо­валь­но­го кру­га. В нача­ле заточ­ки нуж­но, что­бы линия режу­щей кром­ки нахо­ди­лась горизонтально.
• Вклю­чи­те наждак. Мед­лен­но дви­гай­те свер­ло, пока оно не кос­нёт­ся кром­кой кру­га. Далее нуж­но лег­ко при­жать кром­ку к поверх­но­сти кру­га и начи­нать дви­гать кон­чик вверх (опус­кая хво­сто­вик, угол свер­ла к кру­гу сохра­ня­ет­ся 60 гра­ду­сов). То есть, зата­чи­ва­ет­ся режу­щая кром­ка, потом про­дол­жа­ет­ся обточ­ка пло­щад­ки за кром­кой (зад­ней поверх­но­сти), а режу­щая кром­ка отхо­дит от кру­га, сохра­няя гори­зон­таль­ное рас­по­ло­же­ние (но свер­ло про­дол­жа­ет кон­так­ти­ро­вать с шли­фо­валь­ным кру­гом пло­щад­кой за режу­щей кром­кой). После обточ­ки зад­ней поверх­но­сти, нуж­но отве­сти свер­ло от шли­фо­валь­но­го кру­га. Так нуж­но сде­лать один или несколь­ко раз и пере­хо­дить к заточ­ке вто­рой сто­ро­ны сверла.
• Далее сле­ду­ет пере­вер­нуть свер­ло на 180 гра­ду­сов, сохра­няя его поло­же­ние под углом 60 гра­ду­сов отно­си­тель­но кру­га (режу­щая кром­ка свер­ла рас­по­ла­га­ет­ся гори­зон­таль­но), и начать про­цесс заточ­ки вто­рой сто­ро­ны сверла.
• Если при­хо­дит­ся мно­го ста­чи­вать метал­ла, то металл будет нагре­вать­ся. Дер­жи­те ёмкость с водой рядом, что­бы пери­о­ди­че­ски погру­жать туда свер­ло для охла­жде­ния. При шли­фо­ва­нии не допус­кай­те пере­гре­ва свер­ла. Пере­грев при­ве­дет к тому, что кром­ки свер­ла ста­нут сини­ми, что сви­де­тель­ству­ет о поте­ре закал­ки свер­ла. Если так слу­чит­ся, то синяя область долж­на быть пол­но­стью сточена.
• Если обе режу­щие кром­ки ста­ли ост­рые, про­верь­те, оди­на­ко­вые ли они по длине. Срав­не­ние дли­ны кро­мок мож­но опре­де­лить как визу­аль­но, на глаз, так и изме­рив штан­ген­цир­ку­лем. Более длин­ную кром­ку мож­но допол­ни­тель­но подточить.
• По неопыт­но­сти, может потре­бо­вать­ся мно­го повто­ре­ний, что­бы две режу­щие кром­ки свер­ла ста­ли сим­мет­рич­ны­ми. Это нор­маль­но и тре­бу­ет боль­шо­го тер­пе­ния. Про­дол­жай­те зата­чи­вать до дости­же­ния резуль­та­та. Чаще пере­во­ра­чи­вай­те свер­ло, что­бы не зато­чить одну сто­ро­ну боль­ше другой.
• Для незна­чи­тель­ной кор­рек­ти­ров­ки режу­щих кро­мок, а так­же при под­прав­ке её остро­ты, мож­но обта­чи­вать не всю поверх­ность, сле­ду­ю­щую за ней, а толь­ко саму кром­ку (неболь­шую полос­ку вдоль неё). Это мож­но сде­лать, лег­ко каса­ясь режу­щей кром­кой кру­га при её гори­зон­таль­ном положении.
• Для про­вер­ки фор­мы и рас­по­ло­же­ния обто­чен­ных зад­них поверх­но­стей мож­но исполь­зо­вать как спе­ци­аль­ный шаб­лон, так и само­дель­ный, кото­рый мож­но выре­зать из листо­во­го мате­ри­а­ла. Дру­гой мно­гим извест­ный спо­соб опре­де­лить пра­виль­ность угла при вер­шине – поло­жить вплот­ную две гай­ки с шести­гран­ной голов­кой, что­бы две их кром­ки сопри­ка­са­лись (как пока­за­но на фото). После несколь­ких про­хо­дов шли­фо­ва­ния про­верь­те свер­ло. Оно долж­но под­хо­дить пря­мо в угол двух гаек. Так про­ве­ря­ет­ся угол при вер­шине 118 градусов.

Умень­ше­ние пере­мыч­ки кон­чи­ка сверла

При заточ­ке свер­ла боль­шин­ство людей дела­ют ошиб­ку, не умень­шая пере­мыч­ку на его кон­чи­ке. В даль­ней­шем при­хо­дит­ся исполь­зо­вать боль­шее дав­ле­ние при свер­ле­нии. Поче­му пере­мыч­ка при заточ­ке свер­ла полу­ча­ет­ся широ­кой? Тол­щи­на цен­траль­ной части свер­ла (сер­деч­ни­ка) нерав­но­мер­ная. Она уве­ли­чи­ва­ет­ся от кон­чи­ка свер­ла к хво­сто­ви­ку, для его укреп­ле­ния. Пере­мыч­ка – это, по сути, и есть кон­чик «сер­деч­ни­ка» свер­ла. В более круп­ных свер­лах, когда свер­ло мно­го­крат­но зата­чи­ва­ли, тол­щи­на пере­мыч­ки ста­но­вит­ся боль­ше (так как «сер­деч­ник» свер­ла ста­но­вит­ся тол­ще, бли­же к хвостовику).

Во вре­мя свер­ле­ния центр свер­ла тор­мо­зит про­цесс, созда­вая 50–70% сопро­тив­ле­ния. Это мож­но испра­вить путем умень­ше­ния попе­реч­ной кром­ки ста­чи­ва­ни­ем. Умень­ше­ние пере­мыч­ки очень эффек­тив­но для сни­же­ния сопро­тив­ле­ния рез­ке свер­ла, а так­же спо­соб­ству­ет луч­ше­му уда­ле­нию стружки.

Она шли­фу­ет­ся на менее гру­бом шли­фо­валь­ном кру­ге, его кра­ем. Из каж­дой канав­ки долж­но быть сто­че­но рав­ное коли­че­ство метал­ла. При её ста­чи­ва­нии будь­те осто­рож­ны, что­бы не сде­лать пере­мыч­ку слиш­ком тон­кой и не повре­ди­те режу­щие кром­ки. Осо­бен­но нуж­но быть осто­рож­ным на свёр­лах мало­го диа­мет­ра, что­бы не сто­чить лишнего.

Тести­ро­ва­ние зато­чен­но­го сверла

Для быст­рой про­вер­ки, поме­сти­те кон­чик свер­ла на дере­вян­ный бру­сок и про­сто повер­ни­те его мед­лен­но вруч­ную (по часо­вой стрел­ке). Пра­виль­но заост­рен­ное свер­ло лег­ко нач­нет вре­зать­ся в дере­во, даже при очень неболь­шом давлении.

Для насто­я­ще­го теста уста­но­ви­те свер­ло в дрель. Попы­тай­тесь про­свер­лить бру­сок дере­ва. Свер­ло долж­но вой­ти в дере­во без уси­лия. Обе кром­ки долж­ны сре­зать оди­на­ко­вый слой мате­ри­а­ла. Струж­ка долж­на оди­на­ко­во выхо­дить с обе­их сторон.

Приспособления для заточки

Новичкам трудно провести заточную процедуру качественно. Поэтому производители строительного инструмента уже давно выпускают специальные насадки для дрелей. Это на самом деле насадка. Её надо установит на дрель, вставить в отверстие с торца сверло и включить электроинструмент.

Затем сверло вытаскивается, поворачивается на 180°, опять вставляется в приспособление для заточки свёрл, и дрель снова включается. То есть затачивается вторая плоскость режущей кромки.

Заточка изделий другой конструкции

Кроме спиральных свёрл для обработки металла применяются инструменты других конструкций. В домашних условиях можно осуществить отладку следующих инструментов.

Конусные буравчики

Заточить ступенчатое сверло можно с применением обычного напильника. Режущая кромка изделия затачивается под прямым углом.

Если конусное сверло затупилось на ограниченном участке, то выполнять заточку следует не выходя за пределы повреждённой площади.

Видео:

Корончатые

При отладке корончатых инструментов применяется специальное приспособление и необходимо знать под каким углом должен сниматься металл с режущей поверхности. Учитывая все сложности и временные затраты на выполнение процедуры, лучше для заточки обратится к опытным мастерам.

Видео:

Заключение

Научиться самостоятельно точить свёрла по металлу несложно.

1. При небольших объёмах достаточно приобрести качественный напильник и осуществлять процесс вручную.
2. При больших объемах для сокращения временных затрат лучше приобрести специальное оборудование, которое ускорит работу и снизит вероятность неправильной правки инструмента.

Заточка мелких свёрл

К сожалению, инструмент диаметром меньше 4 мм заточить с использованием насадки или на станке невозможно. Поэтому такие сверла точат вручную, используя напильник или надфиль. Что касается последнего, то лучше выбирать с алмазным напылением. Даже если был использован напильник, доработать кромки необходимо надфилем.

Все сложность проводимой операции заключается в том, что режущий инструмент имеет небольших размеров плоскости и кромку. Поэтому рекомендуется для этого приобрести очки с четырёхкратным увеличением, а также воспользоваться лампой с хорошим световым потоком.

Принцип заточки точно такой же. Но есть и некоторые рекомендации:

• стачивать слой более 1 мм не рекомендуется;
• угол заточки сверла по металлу стандартный, но выдерживается на глаз;
• как показывает практика, первое сверло вы обязательно испортите, не стоит отчаиваться, навык приходит с опытом.

Все о заточке сверл

• Основные правила
• Разновидности
• Угол заточки
• Требования к инструментам
• Как заточить разные сверла?

Люди, профессионально занимающиеся строительством, постоянно имеют дело с разными видами сверл, которые со временем затупляются. Некачественные режущие элементы приходят в негодность спустя несколько месяцев. Дорогие фирменные образцы служат своим владельцам не один десяток лет. И именно их строители не хотят терять, а отправляют на заточку. В принципе, это правильное решение, однако за восстановление состояния затупившегося сверла приходится платить немалые деньги. А чтобы не опустошать свой кошелек, можно воспользоваться рекомендациями по заточке своими руками.

Виды заточек

О некоторых видах заточек уже было сказано выше, но ещё раз повторимся. Итак, существует пять разновидностей заточки, которые выбираются из расчёта типа материала и специфики работ, связанных со сверлением.

Первая из них – нормальная под титром «Н». Эта разновидность является универсальной, но применяется лишь в том случае, если необходимо заточить сверло диаметром не больше 12 мм. По сути, на инструменте формируются две режущие кромки и одна поперечная. Для этого приходится выдерживать угол в пределах 118-120°.

И остальные:

• НП – заточка делается с короткой поперечиной, чтобы снизить на неё нагрузки;
• НПЛ – кроме поперечной кромки уменьшается и ширина ленточки, цель – понизить силу трения, которая создаётся между сверлом и заготовкой;
• ДП – это так называемая двойная заточка, где кроме поперечной кромки формируются ещё четыре кромки, которые собой представляют ломаные линии;
• ДПЛ – все тот же предыдущий вариант, только дополнительно подтачивается ленточка.

Внимание! Для чего необходимы четыре кромки. Это возможность уменьшить угол между участками периферийных плоскостей кромок. Таким образом, достигается увеличение отвода тепла с места сверления. А это увеличивает срок эксплуатации самого инструмента.

Процесс заточки

Правильную заточку сверла по металлу желательно производить с помощью специальных приспособлений и станков. К сожалению, в условиях домашней мастерской такое оборудование не всегда есть в наличии, и обычно заточка сверел по металлу своими руками выполняется на электрическом точильном станке с абразивными материалами, например, на каменных кругах. Заточку проводят по задним граням, при этом все зубья следует заточить абсолютно идентично. При этом вручную выдержать заданный угол и нужную форму тяжело, да и затачивать в домашних условиях проще всего только спиральные и корончатые инструменты.

Углы рабочей поверхности

Для того чтобы знать, как заточить сверло по металлу на точиле, следует запомнить ряд важных параметров, применяемых к режущей части, выполнение которых гарантирует качественный результат:

• Угол расположения задней части инструмента по отношению к плоскости сверления =10°,
• Угол заточки передней поверхности = 20°
• Угол при вершине режущего инструмента = 118°

При этом угол при вершине может меняться, в зависимости от материала, с которым предстоит работать:

• Для нержавейки, чугуна и твердой бронзы — 115−118°;
• Для алюминия — 130−140°;
• Для меди — 125°;
• Для мягкой бронзы — 130°.

Существует несколько видов заточки, применяемых для различных целей. самыми распространенными считаются:

1. Одноплоскостная. При этом виде обработки задняя поверхность пера выполнена в виде одной плоскости. Задний угол лежит в пределах 28−30°. Сверло приставляют режущей частью параллельно точильному кругу и не меняют его положения. Считается самым простым видом заточки сверл диаметром до 3 мм, но недостатком является то, что в процессе сверления режущие кромки могут крошиться.
2. Коническая заточка. Как правило, применяется для сверл относительно большого диаметра. Ее тяжело проводить без специального оборудования и не имея соответствующих навыков. Сверло следует брать левой рукой за рабочую часть ближе к конусу, а правой рукой удерживать хвостик. Затем инструмент прижимают к торцу точильного камня поверхностью задней части и режущей кромкой. В процессе заточки сверло слегка покачивается за хвостик правой рукой, это позволяет создавать на перьевой грани конусовидную поверхность.

Доводка материала после его заточки

Доводка выполняется на специальных доводочных кругах. Их отличие от обычных шлифовальных кругов состоит в том, что агрессивная обработка материала объединяется с получением хорошей финишной поверхности.

Благодаря мягкости материала и качественного абразива такие круги идеально подходят для устранения царапин и других дефектов поверхностей, их устранение производится без изменения геометрии рабочей части материала. Как правило, такие круги устанавливаются на болгарку или дрель, что позволяет более удобно и точно обработать сверло зажатое, например, в тисках.

Помимо доводочных кругов, заправить рабочую поверхность можно с помощью наждака, находящегося на диске той же болгарки.

Подточка поверхности

Правильно выполненной заточки сверла по металлу своими руками на инструменте диаметром до 10 мм вполне достаточно для работы, для более широких рекомендуется дополнительно подточить переднюю поверхность.

Смысл данной обработки состоит в том, что за счет увеличения угла режущей кромки и уменьшения переднего угла возрастает стойкость к крошению, это приводит к повышению ресурса сверла. Помимо этого, ширина поперечной кромки уменьшается, благодаря чему материал в центральной части отверстия не сверлится, а скоблится, что облегчает процесс сверления металла. Для сверла с маленьким задним углом можно провести подточку задней поверхности для уменьшения ее трения внутри отверстия.

Угол заточки

Как уже было сказано выше, перед тем как правильно заточить сверло по металлу, необходимо правильно выбрать угол его заточки. Во-первых, этот параметр табличный. Во-вторых, он зависит от того, какой металл надо сверлить. Если это:

• чугунная заготовка или стальная, то угол должен варьироваться в пределах от 116° до 118°;
• если это латунь или бронза, то от 120° до 130°;
• если заготовка из меди, то 125°;
• алюминий – 140°.

Неправильно заточено сверло приводит к перегреву самого инструмента. Но, как показывает практика, именно неправильно выбранный угол заточки приводит к снижения качества проводимого процесса.

Проверка правильности заточки сверла

Правильность восстановления сверла можно установить посредством шаблона, сделанного из листового металла толщиной 1 мм. С его помощью выполняется контроль:

• угла между перемычкой и режущей кромкой;
• угла вершины;
• длины рабочих граней.

Подобный угломер можно изготовить из обычного металлического транспортира. Лишнюю часть следует отрезать, потому как при точении сверл по металлу углы до 30° не применяются.

Контроль заднего угла осуществляется опосредованно через определение угла заострения.

Для самостоятельного изготовления шаблона достаточно перенести требуемые углы на лист металла. В качестве эталона можно применить новое, еще не использованное изделие.

Для проверки правильности заводской заточки заготовка из любого мягкого металла просверливается на глубину 1 см, после чего замеряется диаметр полученного отверстия. Он должен в точности соответствовать заявленному типовому размеру сверла.

Неправильное восстановление рабочих кромок, если клинья их несоразмерны друг с другом либо заточены они под различными углами по отношению к оси инструмента, вызовет биение сверла. В итоге диаметр отверстия будет большим.

Также правильность заточки можно легко выявить по типу стружки, выходящей при сверлении металла. При разбежке в углах инструмент будет заходить туго, придется прикладывать значительно большие усилия для погружения его в металл.

Коротко о главном

Заточить затупившееся сверло можно, используя разные приспособления: точильный станок, дрель, на который устанавливается точильный камень, насадку для дрели.

Мелкие сверла затачиваются вручную напильником или надфилем.

Главный параметр заточки – угол, формирующий кромки. Угол заточки выбирается с учётом металла, который подлежит сверлению. Этот параметр табличный.

Чтобы увеличить износостойкость сверла, изменяют конфигурацию заточки, где за основу берут пять вариантов формирования кромок.

Когда стоит точить сверло

Резкий скрип при работе служит признаком стачивания, так как данный звук возникает при сильном трении сверла о заготовку. Также пора точить инструмент, если при сверлении стружка имеет вид крошки, а не спиралевидных полосок. После эксплуатации необходимо потрогать сверло, если оно слишком горячее, то режущие кромки затупились, возникает избыточное трение.

При обнаружении какого-то признака следует сразу же прекратить работу и заострить сверло. Ведь при трении металл сильно разогревается. При этом он меняет свои физико-механические свойства, становится мягким. Более того, даже после остывания он не вернёт своих качеств, так как закалка «отпускается» при таком нагревании.

В результате инструмент становится непригодным. Поэтому лучше затачивать свёрла слишком часто, нежели чересчур редко. Не надо бояться, что с них снимается много металла. Уменьшение длины инструмента при заточке не повредит его работе, а вот нагрев при трении выведет из строя очень быстро.

Заточка на специальном оборудовании

Как видно, при заточке очень легко совершить ошибку. Например, нарушить горизонтальное положение режущей кромки или параллельность центральной оси к проведённой маркером линии. Поэтому лучше пользоваться специальными приборами. Меры безопасности при обработке такие же, как на заточном станке, болгарке, все эти правила уже описаны выше.

Приспособления для заострения сверл бывают двух типов. Рассмотрим подробней оба прибора отдельно.

Шлифовальная насадка

Это цилиндрической формы прибор, который ставится на дрель (как насадка). Это требуется для вращения абразивного диска. С другой стороны прибор имеет отверстия различного диаметра. В них вставляются сверла.

Внешний вид установленной насадки:

При использовании насадки нужно особенно тщательно следить за тем, чтобы сверло располагалось как надо. Только тогда его поверхности будут обрабатываться под требуемым градусом. После установки нужно включить дрель и подождать 5-10 секунд. После этого необходимо повернуть хвостовик на 180о.

Существенным минусом насадки является ограничение по диаметру. В прибор нельзя вставить инструмент большего или меньшего размера. На большинстве насадок имеются отверстия от 3 до 10 мм. Впрочем, значительная часть сверл подходит под эти параметры. Существенным плюсом прибора является низкая стоимость – от 600-1000 рублей, но есть и дорогие модели.

Стационарный прибор

Он имеет подвижную плиту, которой можно выставлять и фиксировать нужный угол при обработке. На этой платформе находится поворотный стержень. К нему прикрепляется сверло, им же необходимо поворачивать и подносить инструмент для заострения к абразивному диску.

Внешний вид стационарного прибора:

Данным приспособлением пользоваться значительно удобней. На нём гораздо проще выставить нужный угол и контролировать процесс обработки. Он также прост в эксплуатации, так как не содержит электрических компонентов. Для обработки сверла стационарный прибор нужно использовать в комплексе с заточным станком с абразивным кругом.

Недостатком инструмента является его полная не мобильность. Интересным преимуществом является простота конструкции, в ней большая часть компонентов представлена блоками и винтами. Поэтому многие умельцы способны сделать такой прибор самостоятельно. Для этого нужно лишь соблюдать размеры на чертеже.

Помогающие устройства

Теперь пришло время сделать приспособление для заточки сверл. Оно подойдет 2 типам мастеров:

Новички, у которых не получается ровно держать подходящий наклон. Из-за этого кромка получается неровной и эффективность сверления снижается. Иногда сверло начинает работать еще хуже, чем до этого, а это снижает скорость работы. Приспособы будут полезны мастерам, которым приходится постоянно сидеть за наждаком. В этих случаях самодельные приспособления для заточки сверл — необходимость.

Правила заточки победитовых сверл

А как заточить победитовое сверло? Победитовое сверло чаще всего используют для сверления отверстий в бетоне, кирпиче, камне. В процессе работы сверло нагревается, издавая визжащий звук. Это первый признак, что сверло нуждается в заточке.

Подробно о способах, как заточить победитовый бур для перфоратора. Чтобы заточить победитовое сверло, лучше воспользоваться точильным станком с алмазным диском. Внимание! Старайтесь выдерживать угол заточки. Для победитового сверла он равен 170º. Заточка победитового сверла заключается в подправке затупившейся режущей кромки.

Видео:

Подготовительный этап перед заточкой

Перед тем как начинать заточку инструмента необходимо подготовить очки для защиты глаз и перчатки, чтобы не повредить руки, а также банку с обычной водой. Объяснять важность техники безопасности, наверное, нет никакого смысла, так как здоровье человека, прежде всего.
В процессе работы микроскопические частички металла, искры и крупинки абразивного круга могут разлетаться в хаотическом порядке. Если не обеспечить защиту открытых участков тела, то металлическая стружка и пыль может проникать в кожу. Но особой опасности подвержены незащищённые глаза при попадании, в которые любого инородного тела могут возникнуть большие проблемы со здоровьем.

В свою очередь, банка с водой понадобиться для охлаждения затачиваемого сверла, так как в процессе трения поверхностей точила и инструмента происходит большое выделение тепловой энергии. Если своевременным охлаждением сверла пренебречь, то произойдёт его перегрев и в процессе его использования по прямому назначению оно может быстро сломаться или снова затупиться.

Самодельная насадка для заточки свёрл

Идея точить или править свёрла с помощью гравера уже появлялась на нашем сайте.

Чтобы не создавать насадку из стали и усовершенствовать приспособление, можно воспользоваться 3D принтером.

В отличие от железной, в пластиковой насадке реализованы несколько направляющих для заточки свёрл разного диаметра.

Деталь оказалась сложной даже для 3D принтера, поэтому её пришлось самостоятельно доработать.

Расчёт приспособления выполняется на бесплатных программах, на освоение которых понадобится некоторое время, но видя результат можно с уверенностью заявить: оно того стоило. Подробности на видео ниже.
