Чему равен коэффициент полезного действия редуктора

Тип редуктора Передаточное число [I] Крутящий момент редуктора Эксплуатационный коэффициент (сервис-фактор) Мощность привода Коэффициент полезного действия (КПД) Взрывозащищенные исполнения Показатели надежности Сервис расчета привода

В данной статье содержится подробная информация о выборе и расчете мотор-редуктора. Надеемся, предлагаемые сведения будут вам полезны.

При выборе конкретной модели мотор-редуктора учитываются следующие технические характеристики:

• тип редуктора;
• мощность;
• обороты на выходе;
• передаточное число редуктора;
• конструкция входного и выходного валов;
• тип монтажа;
• дополнительные функции.

Конструктивные особенности

Существует два типа конических редукторов:

• узкие;
• широкие.

Под узким типом редуктора подразумевается то, что ширина зубчатого колеса будет равна четверти внешнего конусного расстояния. Передаточные числа в диапазоне 3-5, а число зубьев у шестерни 20-23. У редукторов широкого типа ширина колеса варьируется в пределах от 0,3 до 0,4 внешнего конусного расстояния. Значения передаточных чисел будут 1-2,5, а количество зубьев шестерни от 25 до 28.

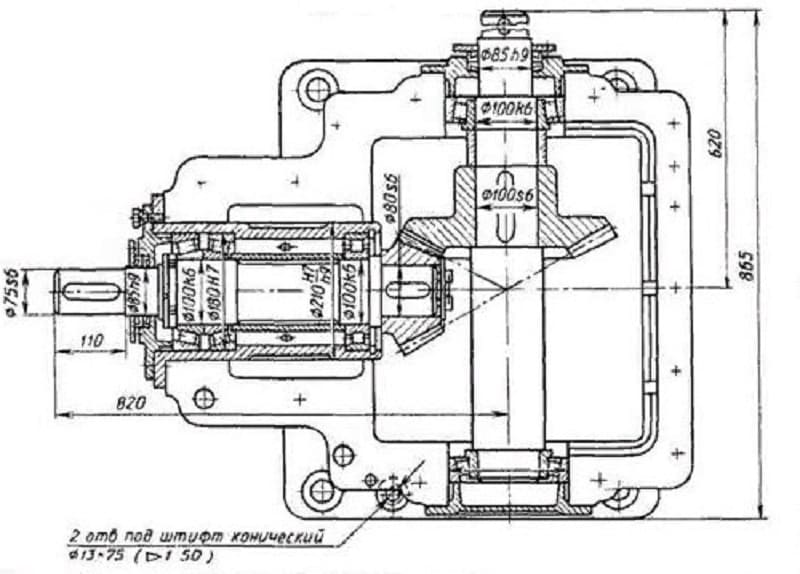

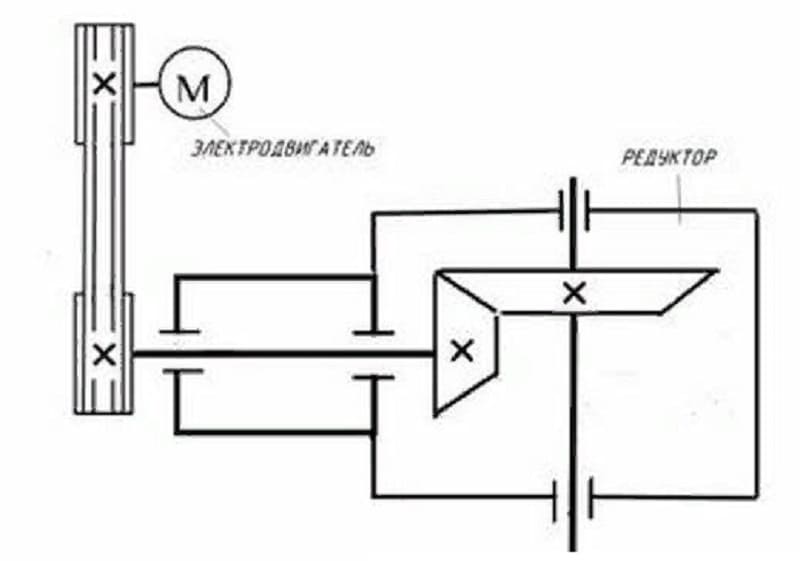

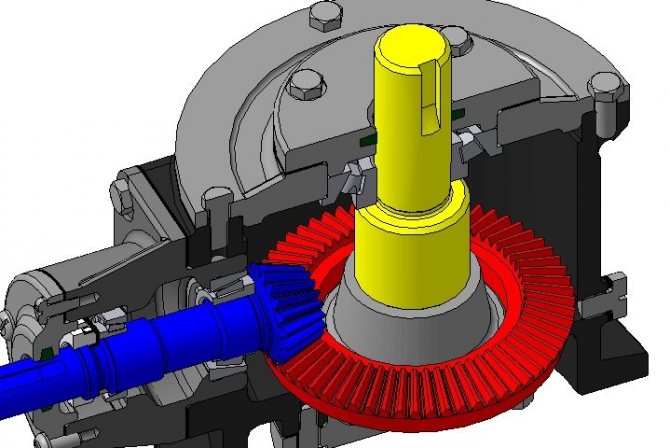

На рисунке ниже изображен чертеж конического редуктора, на котором видно, что зубчатые колеса соприкасаются под определенным углом. Валы установлены на однорядные роликовые подшипники и находятся в закрытом корпусе с крышкой. В большинстве случаев, материалом для корпуса служат сталь или чугун, но встречаются модели из легких сплавов. В конструкции используются шестерни конического типа, имеющие прямые или косые зубья. Использование радиальных подшипников позволяет выдерживать большие осевые нагрузки.

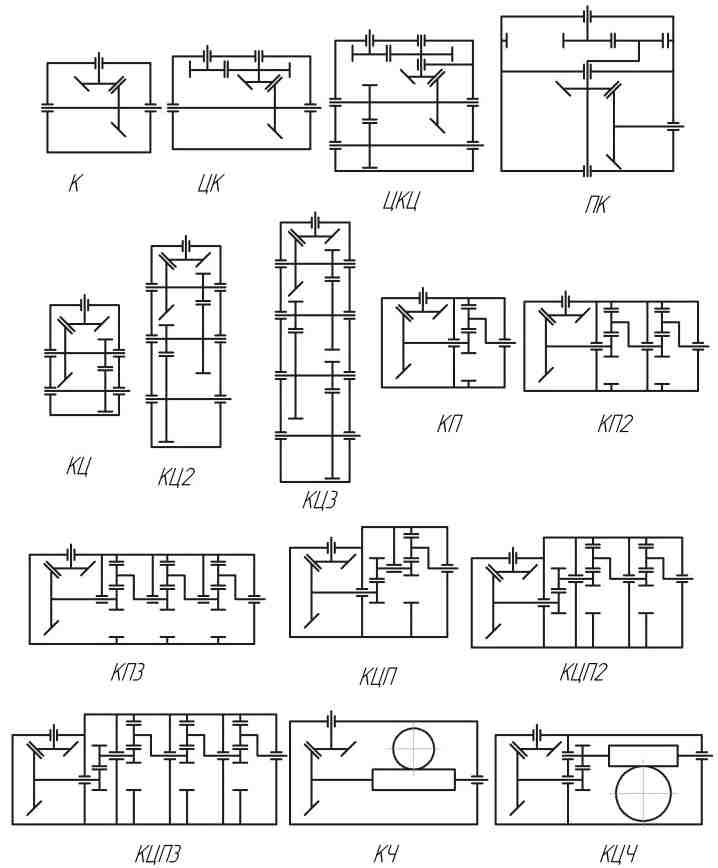

По типу исполнения, конические редукторы могут содержать одну или несколько ступеней, с увеличением которых будет задействовано большее количество валов и конических пар. Самыми распространенными на сегодняшний день являются редукторы конические одноступенчатые. Благодаря двухступенчатым и трехступенчатым агрегатам получается достичь требуемого вращающего момента и реверсивного движения.

В независимости от количества ступеней, вращение к редуктору от электродвигателя передается при помощи муфты, клиноременной или цепной передачи. На рисунке ниже изображена кинематическая схема одноступенчатого редуктора.

Смазка конической пары осуществляется при помощи масляной ванны. Одна из шестеренок частично погружена в масло и при вращении перемещает часть масла на другую шестерню, с которого масла вновь капает в ванну. Во время работы агрегата часть масла попадает на внутренние стенки корпуса, в которых находятся технологические отверстия. Через них масло попадает к подшипникам и смазывает их.

Устройство и принцип работы

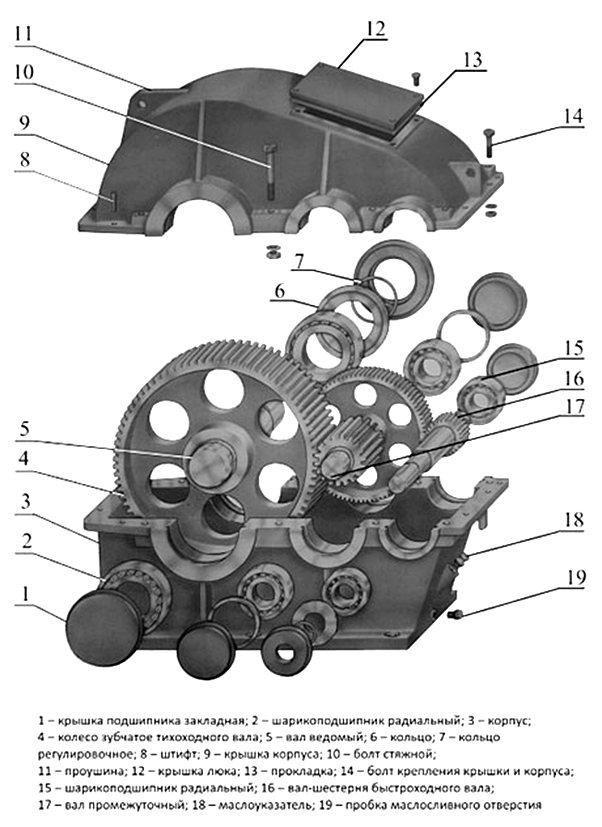

Из каких же деталей состоит такой ответственный механизм? Классическое устройство редуктора предполагает наличие следующих рабочих частей:

• корпусная часть с крышкой, отверстием для проверки уровня технической жидкости;
• комплект подшипников;
• валов — в зависимости от назначения и количества передач помимо входного и выходного добавляется промежуточный;
• детали, реализующие передачу между валами — зубчатые колеса, червячные элементы.

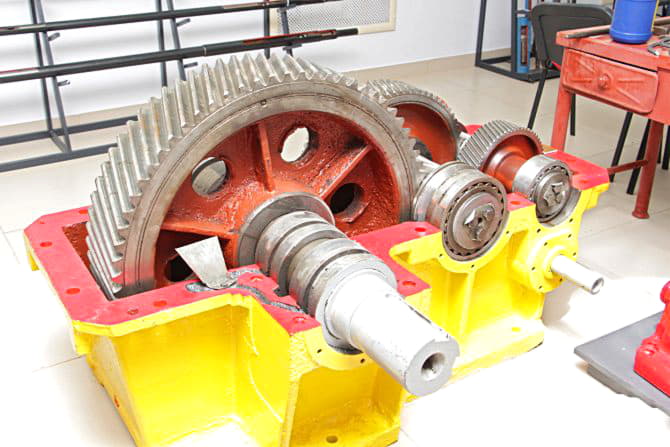

Устройство

Редукторные механизмы бывают одноступенчатыми и многоступенчатыми. Примером простейшего редуктора является зацепление двух зубчатых колес или шестерен разного диаметра, внешнего типа зацепления. Меньшая шестерня является ведущей, размещается на ведущем валу редуктора. Этот вал получает крутящий момент от двигателя. Большая шестерня является ведомой и закрепляется на ведомый вал. При разнице в количестве зубьев между шестернями в 3 раза ведущая совершит один полный оборот, а ведомая провернет вал лишь на треть. Тяговое усилие на ведомом валу возрасте в 3 раза по отношению к выдаваемому усилию двигателя.

Ведущий вал редуктора всегда чуть меньше ведомого — это конструктивная особенность из-за разницы в моментах помогает определить его тип. Использование таких элементов как сальниковые уплотнения необходимо для герметизации смазки внутри корпуса редуктора. Шпонки фиксируют зубчатые колеса на валах. Схемы редукторов необходимы для полного отображения всех элементов с указанием маркировки и размеров.

Интересное: Таблица дюймовых резьб: обозначение в мм

Шестерни на валах располагаются внутри корпуса с посадкой на подшипниках. Смазка реализуется частичным или полным заполнением объема корпуса технологическим маслом. Вязкость и состав масла в промышленных и автомобильных редукторах отличаются. При частичном заполнении ванночки (часто встречается на промышленных редукторах) зубья шестеренки, опускаясь вниз, захватывают на себя масло и таким образом осуществляют смазку зоны контакта в передаче. Масло подлежит замене: для коробки передач график устанавливается от пробега авто в километрах, для промышленного редуктора зависит от наработки в часах.

В зависимости от требуемого передаточного числа, количество ступеней увеличивается, элементы, передающие крутящий момент, меняются. Для моста в легковом автомобиле с полным приводом характерно равное передаточное число в переднем и заднем механизме — для синхронности вращения колес.

Крышка необходима для доступа и осмотра строения внутренней конструкции без полного разбора механизма. Детали подлежат периодической ревизии на предмет износа.

Принцип действия

Принцип работы механического редуктора заключается во взаимодействии зубьев деталей, передающих крутящий момент. Силовой агрегат подает крутящий момент на ведущий вал механизма, выходной вал выдает пониженные обороты и повышенный крутящий момент. Если механизм скоростной, то происходит повышение оборотов вала и снижение силового момента. Редуктор как силовое звено работает над передачей момента исполнительному механизму.

Маркировка

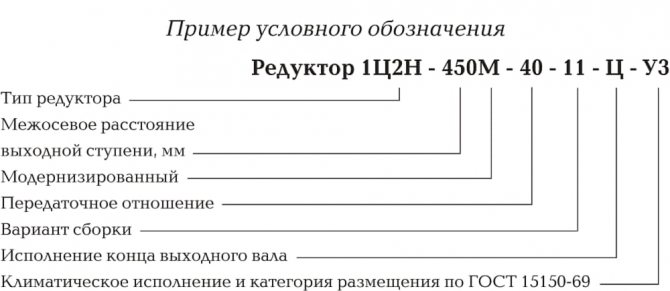

Для обозначения моделей редукторов применяются комбинации букв и цифр, характеризующие параметры и тип устройства. На первом месте указывается число ступеней и вид передачи:

• червячный — Ч;
• цилиндрическое — Ц;
• глобоидное — Г;
• коническое — К;
• планетарные — П.

• цилиндрически-червячные — ЦЧ;
• конически-цилиндрические — КЦ;

Количество передач определенного вида обозначается цифрой, проставляемой перед буквой передачи.

1.Классификация редукторов

Редуктор общемашиностроительного назначения. Этот тип оборудования представляет собой самостоятельный агрегат, используемый в приводах машин. Его технические характеристики отвечают общим для разных применений требованиям. Конструктивно общемашиностроительные редукторы могут отличаться.

Специальные редукторы разработаны для автомобильной, авиационной и других узкоспециализированных отраслей. Из названия понятно, что агрегаты этой группы должны соответствовать специфике и параметрам конкретного применения.

Редукторы можно классифицировать по следующим признакам:

• По типам передач и числу ступеней;
• По расположению осей входного/выходного валов в пространстве и относительно друг друга;
• По способу крепления.

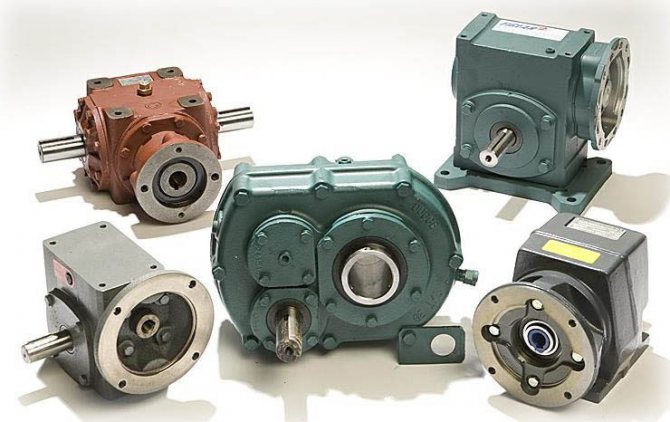

Типы редукторов

Типы редукторов в соответствии с классификацией по ГОСТу классифицируют по типу механической передачи и выделяют:

• цилиндрические;
• планетарные;
• конические (коническо-цилиндрические);
• червячные;
• волновые.

Учитывая технические характеристики редуктора каждого типа рассмотрим их принцип действия и особенности более детально.

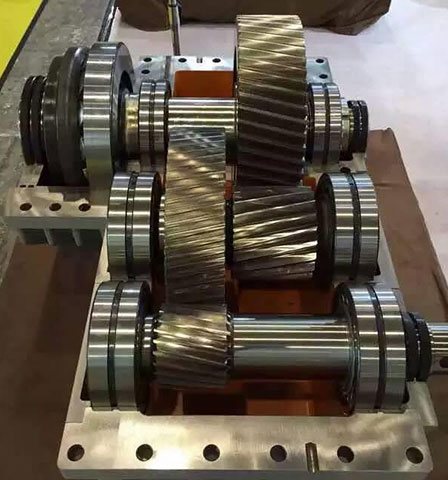

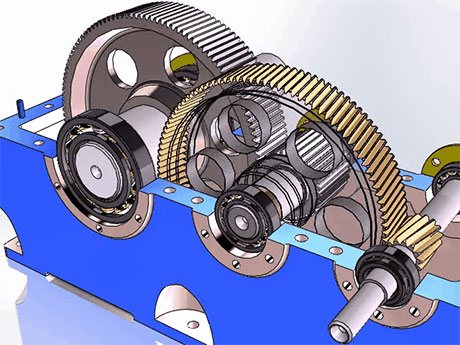

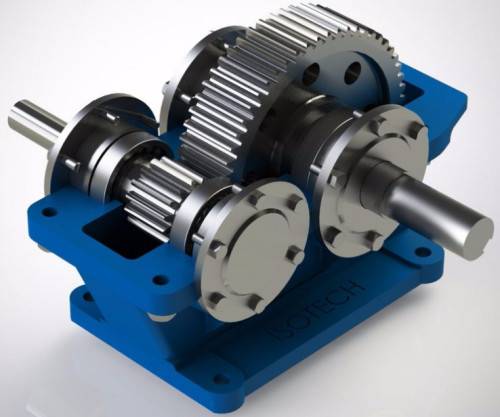

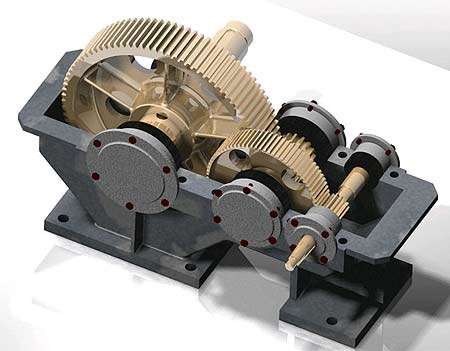

Цилиндрический редуктор

Цилиндрический редуктор – наиболее распространен в промышленности и чаще всего применяется с целью изменения параметров вращения и передачи крутящего момента. В зависимости от типа механизма и специфики конструкции применяются во многих областях, хотя наибольшее распространение получили в металлургии, машиностроении, в электрооборудовании и автомобилях. Особенности конструкции предусматривают различные вариации, обеспечивающие оптимальные рабочие условия для каждого типа механизма индивидуально. Конструкция независимо от модификации включает такие элементы: колесо, комплект подшипников, корпус, смазочную систему, шестеренку, ведущий и ведомый валы. Такой механизм очень шумный, так как во время соприкосновения зубьев валов возникает удар. Но при этом исключается, перегрев механизма из-за отсутствия трения между деталями.

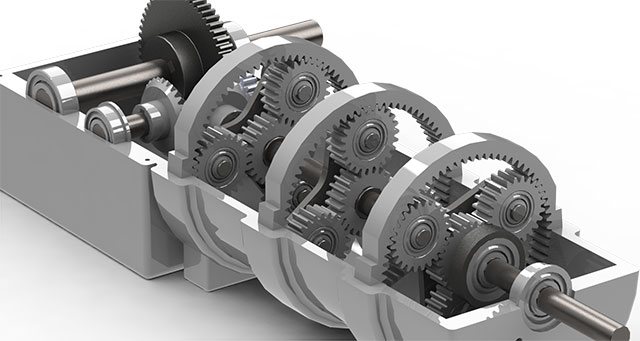

Планетарный редуктор

Планетарный редуктор работает на основании передачи крутящего момента планетарным способом. Планетарная передача предполагает наличие солнечной шестерни, расположенной в центре, коронной шестерни на периферии, а также сателлитов и водила. Три сателлиты располагаются между коронной и солнечной шестеренками. Водила соединяет между собой сателлиты, которые вращаются на его осях. Крутящий момент во время движения будет увеличен во столько раз, во сколько меньше число зубьев на солнечной шестеренка в сравнении с коронной.

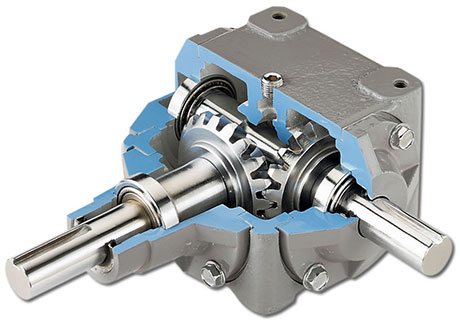

Конический редуктор

Конический редуктор обеспечивает передачу вращательного движения с одного вала на другой при помощи зубчатой передачи и муфт. Механизм незаменим в тех случаях, когда конструктивно требуется расположить ведомый и ведущий валы в перпендикулярном положении относительно друг друга. Показатель крутящего момента и угловая скорость регулируются при помощи изменения размеров зубчатых колес или муфты. Существуют узкие и широкие типы конических редукторов. Механизм имеет в сравнении с цилиндрическим меньший КПД и более частое заедание зубьев во время движения.

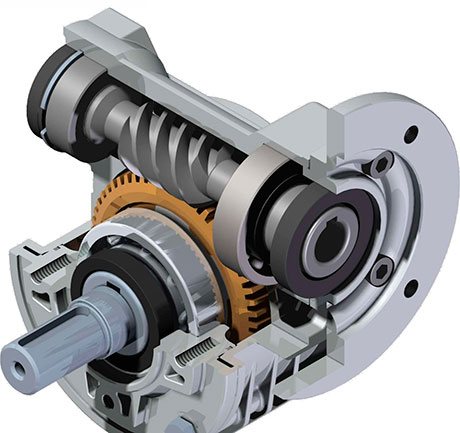

Червячный редуктор

Червячный редуктор за счет уникальной конструкции допускает вращение вала в разные стороны. Такая особенность вызывает перегрев при повышенных нагрузках, самоторможение и заедание, поэтому механизм должен эксплуатироваться при средней загруженности, не доходя до граничных показателей мощности.

Среди преимуществ выделим высокий показатель КПД до 94%, большое передаточное число при использовании одной ступени, отсутствует шум во время движения и устойчивость к неблагоприятным условиям работы.

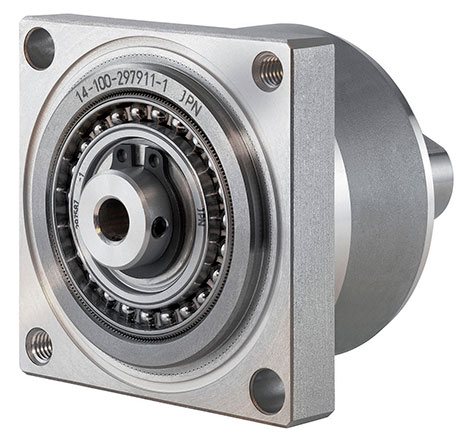

Волновой редуктор

Волновой редуктор конструкционно отличается от других типов и включает неподвижное зубчатое колесо, гибкий элемент с зубьями и генератор волны в центре механизма. Во время вращения внутреннего элемента, гибкая шестеренка зубьями одновременно захватывает несколько зубьев зафиксированной шестерни, что создает высокую жесткость при малых люфтах. Механизм обеспечивает высокое передаточное число, имеет компактные размеры, высокая точность кинематики и плавный ход, устойчивость к повышенным рабочим нагрузкам.

Классификация, основные параметры редукторов

В зависимости от типа зубчатой передачи редукторы бывают цилиндрические, конические, волновые, планетарные, глобоидные и червячные. Широко применяются комбинированные редукторы, состоящие из нескольких совмещенных в одном корпусе типов передач (цилиндро-конические, цилиндро-червячные и т.д.).

Конструктивно редукторы могут передавать вращение между перекрещивающимися, пересекающимися и параллельными валами. Так, например цилиндрические редукторы позволяют передать вращение между параллельными валами, конические – между пересекающимися, а червячные – между пересекающимися валами.

Общее передаточное число может достигать до нескольких десятков тысяч, и зависит от количества ступеней в редукторе. Широкое применение нашли редукторы, состоящие из одной, двух или трех ступеней, при чем они могут, как описывалось выше, совмещать разные типы зубчатых передач.

Ниже представлены наиболее популярные виды редукторов, серийно выпускаемые промышленностью.

Виды редукторов

При выборе механизма и для оценки его рабочих параметров применяют такие технические характеристики редуктора:

• КПД, измеряющийся в процентах;
• тип зацепления и передачи;
• крутящий момент, предающийся входным валом;
• число передач;
• частоты вращения входного/выходного валов.

Существуют редукторы с разным числом ступеней, работающие с одной или несколькими передачами: многоступенчатые, двухступенчатые и одноступенчатые. Различие в конструкции таких редукторов заключается в параллельном размещении осей валов. Ступенью принято считать одну пару зубчатые колес, которые и являются передачей, обеспечивающей преобразование крутящего момента и частоты вращения. Количество ступеней в редукторе приравнивается к количеству валов, уменьшенному на один.

В зависимости от технических характеристик и особенностей конструкции выделяют разные виды редукторов: механические и турбинные.

Механические редукторы предназначены для уменьшения количества оборотов двигателя с одновременным повышением крутящего момента, который обеспечивает привод в промышленном оборудовании. Простейший пример редуктора – пара цилиндрических шестеренок, которые взаимодействуют, цепляясь зубьями. В таком случае ведущим колесом выступает шестеренка меньшего диаметра, а ведомой – большая.

Турбинные редукторы косозубной передачи представляют собой модульную конструкцию в чугунном корпусе. Принцип работы механизма заключается во взаимодействии косозубной шестерни и турбинного колеса. Универсальность конструкции позволяет обеспечить точный показатель крутящего момента и использовать данный тип редуктора на любых промышленных установках. Механизм работает тихо, имеет низкую себестоимость и позволяет максимально снизить затраты на обслуживание.

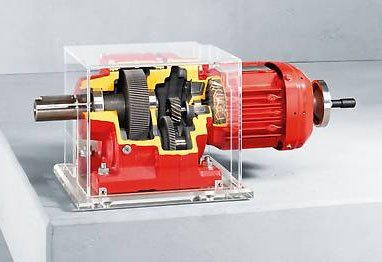

Мотор-редуктор

Мотор-редуктор совмещает в одном корпусе механический узел и электрический двигатель. Такой тип редуктора отличается небольшими габаритами, занимает минимум пространства, прост в монтаже и обслуживании, а также имеет высокий показатель коэффициента полезного действия. Мотор-редуктор незаменим для работы промышленного оборудования, где нужно обеспечить низкую скорость вращения. К такому оборудованию относится строительная техника, бетономешалки, конвейеры, элеваторы, дозаторы.

В зависимости от способа монтажа в промышленных машинах может быть использован: горизонтальный, вертикальный, наклонный или угловой редуктор.

Горизонтальные применяют в промышленных машинах, они выдерживают высокие рабочие нагрузки, имеют широкий диапазон крутящего момента и передаточного числа, высокий показатель КПД и низкую стоимость. Тип сцепления шестеренок в таком механизме может быть косозубным, прямозубным или шевронным.

Вертикальные используются в подъемных механизмах, устойчивы к нагрузкам переменного типа и вращаются в любом направлении, обеспечивая реверс.

Угловые модели позволяют изменить направление движения вращающегося вала под заданным углом. При этом число оборотов может оставаться неизменным или уменьшаться в несколько раз.

История

Процесс промышленной революции был ознаменован переходом деревянных деталей к металлическим. Движители на ветряной и водяной тяге уже создавали такие усилия, которые деревянным деталям было выдержать сложно. Основным фактором промышленной революции явилось создание более совершенных механизмов, поиск новых энергетических ресурсов. Появление паровой машины потребовало наличие очень больших мощностей. Следовательно появилась нужда в конструировании металлических редукторов. К середине девятнадцатого века ручные ткацкие станки уже стали отходить далеко на задний план и заменяться механическими с втрое большей производительностью.

Энергия стала дешеветь, что привело к повышению быстродействия станков и укрепило их экономическое преимущество. Паровой двигатель обладал достаточной мощью, чтобы запускать несколько текстильных станков. Станки размещали вокруг парового двигателя для повышения КПД. Паровой двигатель развязал руки производственным возможностям, что позволило строить предприятия как у воды, так и в тех местах, где были уголь, транспорт, рабочие руки и рынки сбыта. Новое время селекционировало оптимальные конструкции зубчатых передач.

Большую популярность обрели именно те, которые выдавали наиболее высокий экономический эффект. Середина 19 века ознаменовалась появлением первых серийных редукторов. Ну а появление через несколько лет двигателей внутреннего сгорания и электрического привода, ознаменовало создание редукторов с заданными параметрами. Зубчатые механизмы передавали вращательные движения от двигателей с высокими оборотами и преобразовывали их параметры. Даже первейшие образцы электродвигателей и внутреннего сгорания были наделены слишком большой скоростью и моментом, что, априори, не подходило к использованию в промышленности. Сегодня, конечно же сложно найти любое транспортное средство или технологическое оборудование, которое лишено зубчатого механизма. Редукторы применяются практически во всех автомобилях и технологическом оборудовании. Как Вы уже поняли, зубчатые передачи прошли много лет развития.

Сферы применения редукторов

Редукторы применяются в тех случаях, когда в рабочем механизме требуется изменить показатель угловой скорости вращения, передающегося от привода, а также в случае, когда нужно повысить крутящий момент. В зависимости от специфики техники, где требуется использование данного механизма, применяют разные виды редукторов. Мотор-редуктор устанавливается на строительную и землеройную технику, применяется на цементных заводах, используется в машинах горнодобывающей и нефтеперерабатывающей промышленности и в других сферах.

Червячный редуктор незаменим в механизмах, требующих обеспечения плавного движения. Такое устройство используется в лифтах, строительной технике и насосах. Во время работы достигается нужный показатель увеличения крутящего момента без создания лишнего шума во время движения рабочих узлов.

Цилиндрический редуктор наиболее распространен и применяется практически во всех сферах промышленной деятельности, включая машиностроение, робототехнику и строительство. Причиной такой популярности является высокий показатель КПД механизма и его экономичность во время эксплуатации и обслуживания.

Конический редуктор используется в машиностроении в приводах, а также в станках. Наиболее удобен механизм для расположения в поворотных механизмах, где требуется размещение ведущего и ведомого валов перпендикулярно.

Принцип работы газового редуктора

По типу конструкции устройства подразделяются на два основных вида — прямые и обратные. Не углубляясь в тонкости конструкции, можно сказать, что работа газового редуктора направлена на понижение выходного давления до требуемого показателя при помощи системы мембран, пружин и клапанов. Для сжатых газов редукторы рассчитываются на входное давление до 250 атмосфер, для сжиженных — до 25 атмосфер. На выходе баллонные редукторы регулируют давление в диапазоне 1-25 атмосфер. Контроль над входным и выходным давлением осуществляется при помощи независимых встроенных манометров (1 или 2).

Достоинства и недостатки

Конструкция конических редукторов схожа с цилиндрическими, поэтому достоинства и недостатки у них схожи. Основное достоинство конического редуктора заключается в расположении шестерней или муфт под углом. Это дает возможность передать вращение от ведущего вала к ведомому, находящемуся к первому под углом в 90 градусов.

Еще одним немаловажным достоинством такого устройства является невосприимчивость к переменным и кратковременным нагрузкам. За это они часто применяются в производственных процессах с частыми запусками.

Как было сказано выше, конические редукторы имеют схожее с цилиндрическими устройство, но есть свои недостатки. К ним относятся:

• более низкий КПД;
• заедание колес происходит чаще.

Несмотря на то, что КПД такого агрегата на 10% ниже и возможны случая заедания шестерней, конические редукторы пользуются большим спросом и нашли себе применение во многих сферах.

Применение конических редукторов

• Оборудование группы А характеризуется равномерной работой, малыми инерционными массами и отсутствием ударов и вибраций.

Включает: фасовочные машины, сверлильные станки, элеваторы, упаковочные машины, винтовые конвейеры, ленточные конвейеры, подъемники, вентиляторы, миксеры, рольставни, вязальные машины, сборочные конвейеры, стиральные машины, манипуляторы.

• Оборудование группы В характеризуется неравномерной работой, средними по величине инерционными массами и средним уровнем ударов и вибраций.

Включает: гибочные машины, дозаторы, токарные станки, приводы поворотного стола, элеваторы (тяжелые), намоточные машины, смесители, машины для консервирования, шаровые мельницы, мукомольные и комбикормовые заводы, миксеры (тяжелые), смесители (тяжелые), раздвижные ворота, упаковочные машины, ткацкие машины, лебедки, бетоно-смесительные машины.

• Оборудование группы С характеризуется крайне неравномерной работой, большими инерционными массами и сильными ударными и знакопеременными нагрузками.

Включает: пресс-подборщики, машины для раскройки листового металла, дробилки, брикетировочные прессы, эксцентриковые прессы, каландры, поршневые насосы, бумагорезательные машины, галтовочные барабаны, агитаторы, рольганги, вибрационные машины, вальцы, цементные мельницы, центрифуги, измельчители.

1.2.2 Червячный глобоидный редуктор

Винт глобоидного червячного редуктора имеет выпуклую форму (в других червячных передачах он цилиндрический). Эта конструктивная особенность увеличивает передачу крутящего момента и мощность привода.

Глобоидные редукторы предназначены для использования в условиях, предполагающих высокую надежность, отсутствие обратного проскальзывания и динамических толчков на выходном валу. Чаще всего редукторы этого типа применяются в барабанных приводах лифтов: глобоидная пара адаптирована к переменным нагрузкам, возникающим при подъеме и торможении кабины, в состоянии поддерживать нормальную реверсивность при эксплуатации.

Таблица 2. Допустимые нагрузки для червячных глобоидных редукторов типа ЧГ

Типоразмеры	Номинальное передаточное число	Частота вращения червяка, об/мин
750	1000	1500
Рвх, кВт	Твых, Н м	Рвх, кВт	Твых,Н·м	Рвх, кВт	Твых, Н·м
Чг-63	10	1,2	120	1,5	–	1,9	110
12,5	1,1	130	1,3	130	1,7	110
16	1,0	150	1,2	150	1,5	130
20	0,8	150	0,9	150	1,3	130
25	0,5	125	0,6	110	0,8	110
31,5	0,4	110	0,5	110	0,6	90
40	0,3	110	0,3	100	0,5	90
50	0,2	100	0,3	100	0,3	90
63	0,1	90	0,2	90	0,3	80
Чг-80	10	2,4	250	2,8	220	3,1	170
12,5	2,0	260	2,4	240	2,6	180
16	1,6	260	1,9	240	2,1	180
20	1,5	300	1,7	260	1,8	200
25	1,0	250	1,1	220	1,5	190
31,5	0,7	220	0,8	200	1,1	180
40	0,6	220	0,7	200	0,9	180
50	0,5	210	0,5	180	0,6	160
63	0,3	200	0,4	170	0,5	150
Чг-100	10	4,3	460	4,7	380	6,3	350
12,5	3,8	500	4,0	400	5,5	380
16	3,0	500	3,6	450	4,6	400
20	2,7	550	3,2	500	3,9	420
25	2,0	500	2,3	450	3,0	400
31,5	1,4	420	1,6	380	2,1	350
40	1,2	420	1,3	380	1,8	350
50	0,9	400	1,0	350	1,3	320
63	0,7	380	0,8	320	1,1	300
Чг-125	10	8,4	900	10,4	850	12,3	700
12,5	7,1	950	8,9	900	10,0	700
16	5,6	950	7,0	900	8,5	750
20	5,3	1100	6,3	1000	7,8	850
25	4,0	1000	4,6	900	5,2	700
31,5	2,9	900	3,4	800	3,9	650
40	2,4	900	2,8	800	3,2	650
50	1,7	800	2,1	750	2,6	650
63	1,4	750	1,7	700	2,1	600
Чг-160	10	16,7	1850	20,3	1700	28,3	1600
12,5	13,9	1900	16,3	1700	22,8	1600
16	11,0	1900	13,7	1800	18,6	1650
20	9,7	2050	11,9	1900	16,5	1800
25	7,6	1950	8,6	1700	11,2	1500
31,5	5,7	1800	6,4	1550	8,2	1350
40	4,6	1800	5,1	1550	6,6	1350
50	3,6	1650	4,0	1450	5,0	1250
63	2,8	1550	3,4	1450	4,1	1200

Передаточное число [I]

Передаточное число редуктора рассчитывается по формуле:

I = N1/N2

где N1 – скорость вращения вала (количество об/мин) на входе; N2 – скорость вращения вала (количество об/мин) на выходе.

Полученное при расчетах значение округляется до значения, указанного в технических характеристиках конкретного типа редукторов.

Таблица 2. Диапазон передаточных чисел для разных типов редукторов

Тип редуктора	Передаточные числа
Червячный одноступенчатый	8-80
Червячный двухступенчатый	25-10000
Цилиндрический одноступенчатый	2-6,3
Цилиндрический двухступенчатый	8-50
Цилиндрический трехступенчатый	31,5-200
Коническо-цилиндрический одноступенчатый	6,3-28
Коническо-цилиндрический двухступенчатый	28-180

ВАЖНО! Скорость вращения вала электродвигателя и, соответственно, входного вала редуктора не может превышать 1500 об/мин. Правило действует для любых типов редукторов, кроме цилиндрических соосных со скоростью вращения до 3000 об/мин. Этот технический параметр производители указывают в сводных характеристиках электрических двигателей.

Цилиндрические агрегаты

Наиболее распространенные варианты. Они служат на всех сферах производства промышленности, преимуществом данного вида является его простота, и отсутствие необходимости в охлаждении, поскольку нагреваться там нечему.

Такой класс ещё и имеет очень высокий коэффициент полезного действия — до 98 %! Некий АК-47 в мире машинных конструкций.

Способность выдерживать большие нагрузки снимает ограничение в сферах их использования. Они применяются как в металлорежущих станках, так и в мешалках и измельчителях.

Волновые передачи

Появление и дальнейший процесс развития волновой передачи был осуществлен в далеком 1959 году. Изобретателем, а также человеком, который запатентовал эту технологию, стал американский инженер Массер.

Волновой редуктор состоит из нескольких основных элементов:

• Неподвижное колесо, имеющее внутренние зубья.
• Вращающееся колесо, имеющее наружные зубья.
• Водило.

Среди преимуществ, которые можно выделить у этого способа передачи движения, — меньшая масса и размеры устройства, более высокая точность с кинематической точки зрения, а также меньший мертвый ход. Если есть необходимость, то использовать такой тип передачи движения можно и в герметичном пространстве, не используя при этом уплотняющие сальники. Данный показатель наиболее важен для такой техники, как авиационная, космическая, подводная. Кроме того, волновой редуктор применяется и в некоторых машинах, использующихся в отрасли химической промышленности.

Примеры наших цилиндрических редукторов

Редуктор конический, одноступенчатый, аппарата воздушного охлаждения

Документация:
Техническая, сервисная документация, протокол тестового испытания (без нагрузки), подтверждающие сертификаты производителя Вам будут предоставлены бесплатно.

Сертификаты качества:

Имеются сертификаты качества и типовые одобрения на продукцию следующих организаций и обществ: GL / DNV / ABS / RS / CCS / LRS/ГОСТ Р

Покраска и консервирование:

Заводская стандартная покраска. Консервация внешних открытых частей и элементов редуктора с Tectyl 506. Внутренние компоненты Tectyl 511.

Наша компания предлагает купить конические редукторы от надежного производителя.

• Bevel gearbox
• Kegelradgetrieben
• Reductores de engranajes cónicos

Ваши запросы на оборудование просим присылать в технический департамент нашей компании на e-mail, тел. +7 (495) 225 57 86.

Центральный сайт компании ENCE GmbH Наша сервисная компания Интех ГмбХ

Головные Представительства в странах СНГ:

России Казахстане Украине Туркменистане Узбекистане Латвии Литве

Конструктивные особенности редуктора

Конструктивное исполнение – это корпус, внутри которого находятся все элементы передачи – валы, шестерни и подшипники, зубчатые колеса и другие. За счет разницы передаточных чисел сопряженных шестерен, редуктор может снижать скорость вращения выходного вала, относительно скорости входного. Благодаря этому свойству, редуктор активно используется как привод для разных двигателей и механизмов. Универсальность применения, которой обладает редуктор, предопределяет его широкое применение в промышленности.

Для работы, например, конвейера, нужны подшипники и приводные цепи, способные обеспечить движение различных транспортеров и грузовых площадок. Все конвейерные механизмы приводит в движение мотор-редуктор, представляющий собой электродвигатель, конструктивно совмещенный с центральной шестерней редуктора любого типа передачи.

Благодаря тому, что мотор-редуктор имеет простую конструкцию, он не требует постоянного технического обслуживания, а его компактные размеры позволяют закрепить на раму подъемного механизма, не занимая лишнего пространства. В редукторах высокоточного позиционирования, используются радиально-аксиальные подшипники, установленные в композитные положения, обеспечивающие плавное и бесшумное вращение вала. Редукторы разного типа устроены по своему, их валы могут находиться как в одной плоскости, так и под углом друг к другу. От этого зависит производительность редуктора и его передаточное число.

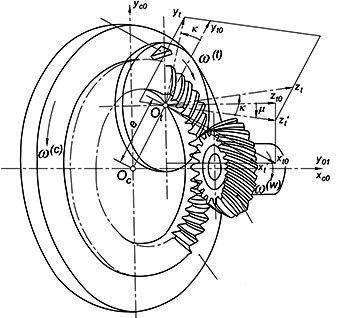

Проектирование конических редукторов

Особое внимание при проектировании конического редуктора уделяется прочным и долговечным подшипниковым опорам. Для установки валов конического редуктора чаще всего применяют конические роликоподшипники или шарикоподшипники с глубоким желобом, в зависимости от исполнения. Для специальных версий применяются радиально-упорные шарикоподшипники для снижения температуры или усиленные подшипники для очень высокой нагрузки на вал. Срок службы подшипников рассчитан на 20 000 часов работы.

При проектировании корпусов конических редукторов и подшипниковых опор необходимо следить за тем, чтобы во время работы не происходило чрезмерного смещения валов. Не менее важно, чтобы корпус и детали, подлежащие установке с точки зрения параллельности, перпендикулярности, посадки и концентричности, изготавливались в пределах установленных допусков.

• Допустимое отклонение расположения отверстий конического редуктора: ± 0,02 мм
• Допустимое отклонение оси от угла 90°: ± 2 угловых минуты

Чтобы правильно выбрать конструкцию подшипниковых опор, необходимо знать величину и направление сил в зубчатом зацеплении и любых внешних дополнительных сил. Для конических зубчатых колес со спиральными зубьями осевые усилия, возникающие в результате осевых составляющих контакта зубьев, должны учитываться для подшипников. Направление этих сил зависит от направления спирали конических зубчатых колес и направления вращения. В стандартных конических зубчатых передачах шестерня левосторонняя, а зубчатое колесо правостороннее.

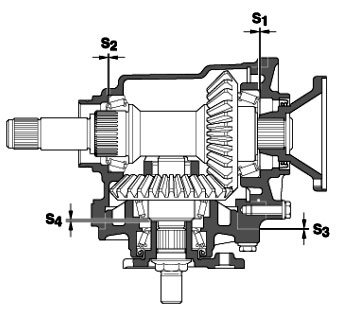

Важным параметром редуктора является люфт в коническом зацеплении. Конические зубчатые колеса предназначены для работы с предварительно заданным люфтом. Величина люфта зависит от модуля зацепления. Если люфт установлен слишком большой или слишком маленький, может возникнуть шум и преждевременный износ. Редуктор в специальном исполнении с уменьшенным люфтом так же доступен по запросу заказчика.

Уровень шума при работе конического редуктора составляет около 75 дБ, и зависит от качества зубчатой передачи. Максимально допустимая температура поверхности корпуса редуктора 80°C. Уплотнения валов конического редуктора могут быть с пылезащитной кромкой или без нее, согласно DIN 3760. Материал уплотнений — NBR или Витон.

Сплошные валы спроектированы со шпонками по DIN 6885/1 и центральными отверстиями по DIN 332/2. Полые валы редуктора имеют шпоночный паз в соответствии с DIN 6885. В дополнение к стандартной конфигурации конического углового редуктора могут поставляться редукторы с несколькими выходными валами, общим числом до 6-ти. Доступна специальная версия конического редуктора с валами из нержавеющей стали или хромированными. Конструктивно конические редукторы могут оснащаться сплошными или полыми валами, фланцем под установку двигателя или фланцем на стороне выходного вала.

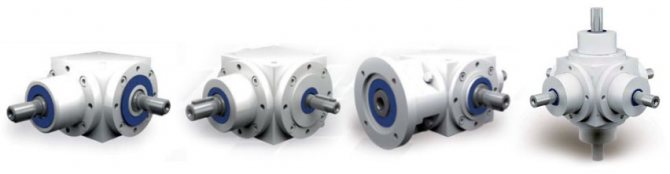

Стандартный ряд доступных конических редукторов подразделяется на достаточное число типоразмеров, определяющих габарит редуктора и соответствующие ему показатели передаваемого крутящего момента. Так же конические редукторы отличаются передаточным числом стандартно от 1 до 6, влияющим на показатели скорости и мощности конкретного редуктора. Конические редукторы с передаточными отношениями, отличными от стандартных, возможны по запросу. Конический редуктор может использоваться в качестве как понижающей, так и повышающей (максимально до 2х) зубчатой передачи.

Для правильного выбора конического редуктора рабочие параметры, необходимые для соответствующего привода, должны быть определены в соответствии с надлежащими расчетами. В частности, необходимо учитывать различные варианты нагрузки, время работы и условия окружающей среды. Возможности привода на основе конического редуктора не безграничны, поэтому, все рабочие факторы, перечисленные в таблицах, должны соблюдаться. Нормальными условиями работы являются указанные значения мощности, постоянная нагрузка при устойчивой работе, малые инерционные массы и 8 -10 часов работы в день при температуре окружающей среды 20°C.

Что делает редуктор

Само по себе слово редуктор в буквальном смысле означает понижение. Соответственно, редакторы были придуманы для того, чтобы понижать частоту вращения. При этом редуктор повышает мощность крутящего момента. Как уже было сказано нами в начале статьи, редукторы используют в автомобилях. Там они нужны для того, чтобы осуществлять понижение передачи и возврат. Этот принцип хорошо можно увидеть на примере работы передач велосипеда, где роль редуктора выполняют так называемые звездочки. Отметим, что сегодня редукторы используются не только в машинах, но и во многих двигателях, а также для снижения и поддержания давления рабочей среды, в том числе газа, пара и жидкости.

Неисправности редуктора

Чаще всего поломки редуктора, как составного элемента автомобильной трансмиссии зачастую связаны полной выработкой ресурса деталей, которые требуют последующей замены. Основными причинами способствующими последующим неисправностям редуктора заднего моста являются: — изношенные сальники хвостовика; — изношенные подшипники хвостовика и дифференциала; — вышедшие из строя элементы дифференциала; — изношенные или сломанные детали главной пары. Признаки сломанного редуктора заднего моста не заметить попросту невозможно. Это и течь масла из самого редуктора, и характерный завывающий звук, который исходит из этого узла при движении. Всё это сразу же выдаёт причину поломки. И если протечку трансмиссионного масла устранить достаточно просто, поставив новый сальник хвостовика, то шум, который издаёт поломанная трансмиссия, убрать не так то и просто.

В первую очередь следует проверить не исчезает ли шум при движении машины накатом. Если он пропадает, то причина шума, естественно в главной паре редуктора. Если же шум и гул никуда не пропали, тогда, скорее всего, причина это заключается в сломанных подшипниках

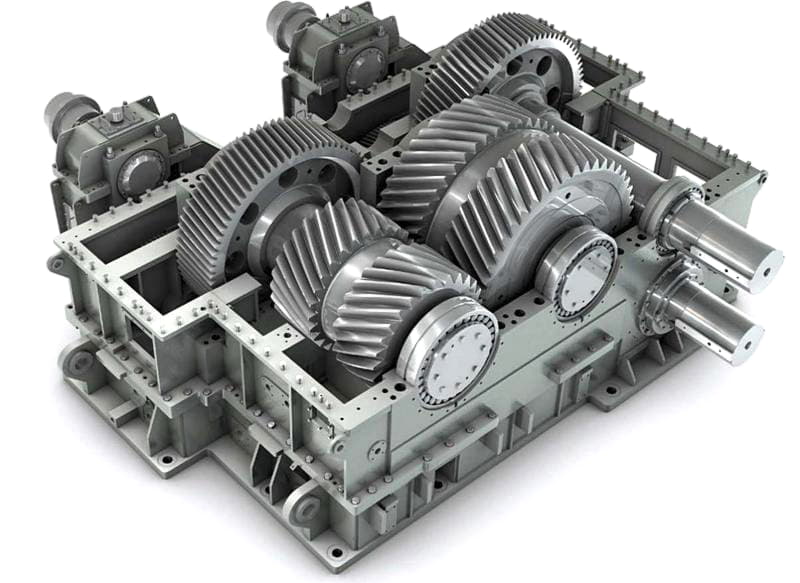

Отметим то, что зачастую главная пара подвержена повышенному износу по причине низкого уровня масла. Когда детали редуктора недостаточно смазаны, это естественно подвергает их очень большим фрикционным и тепловым перегрузкам. А уровень масла, в свою очередь, резко снижается из-за неисправностей в сальнике, который становится непригодным для эксплуатации при плохо затянутой гайке хвостовика. Следующей причиной, приводящей к замене редуктора заднего моста, является повышенная нагрузка трансмиссии, которая возникает при длительном использовании машины с сильным перегрузом. Также не исключайте дефект деталей с конвейера, которые установлены на задний редуктор, стоимость которого непомерно завышена.

Входные и выходные валы редукторов

В редукторах обычно применяются обычные прямые валы, имеющие форму тел вращения. На валы редукторов действуют внешние нагрузки, консольные нагрузки и усилия преодоления зацеплений. Крутящий момент на валу определяется рабочим крутящим моментом редуктора или реактивным крутящим моментом привода. Консольная нагрузка определяется способом соединения редуктора с двигателем, зависит от радиального или осевого усилия на вал. В ряде машин, к которым предъявляются особые требования в отношении габаритов или веса используются редукторы с полым валом. Полый вал редуктора позволяет располагать вал исполнительного механизма внутри редуктора, тем самым отпадает необходимость использовать переходные полумуфты и т.п.

Технические характеристики

Редуктора отличаются внешне по размерам и форме. Внутреннее строение разнообразное. Объединяет их всех перечень технических характеристик, по которым они подбираются на различные машины и станки. К основным параметрам редуктора относятся:

• передаточное число;
• передаточное отношение;
• значение крутящего момента редуктора;
• расположение;
• количество ступеней;
• крутящий момент.

Передаточное число берется общее, всех передач, и одновременно указывается таблица передаточных чисел, если узел имеет 2 и более ступени. По нему подбирают узел, который преобразует вращение электродвигателя или мотора с нужное количество оборотов.

При этом важно знать величину крутящего момента на выходном валу редуктора, чтобы определить, будет ли достаточной мощность, чтобы привести в движение агрегат.

Передаточное число

Основная характеристика зубчатого зацепления, по которой определяются все остальные параметры. Показывает, на сколько оборотов меньше делает колесо относительно шестерни. Формула передаточного отношения:

U = Z2/Z1;

где U – передаточное число;

Срок службы редуктора

Срок службы редуктора зависит от правильных расчетов параметров действующей нагрузки. Также на длительность работы влияет своевременное профилактическое обслуживание редуктора, замена масла и сальников. Регулярный профилактический осмотр позволит избежать незапланированного ремонта или замену редуктора. Уровень масла контролируется через смотровое окно в редукторе и при необходимости доливается до нужного уровня.

Ниже приведена таблица зависимости срока службы редуктора от типа передачи:

Тип передачи редуктора	Гарантированный ресурс в часах
Цилиндрическая, планетарная, коническая, цилиндро-коническая	более 25000
Волновая, червячная, глобоидная	более 10000

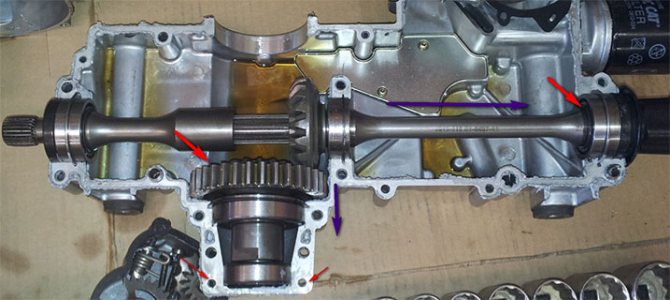

Обслуживание колесного редуктора

Для повышения надёжности агрегата и продления срока его безопасного функционирования, необходимо с определённой периодичностью проводить его техосмотр и соответствующее обслуживание, используя для этого специальную контролирующую и измерительную аппаратуру. Перед началом ремонтных работ следует предварительно отсоединить коробку передач от корпуса сцепления, под который, впрочем, как и под передний мост, устанавливают подвижные подставки. Под коробку передач ставится подставка неподвижного типа. Далее следует отключить гидросистему и разъединить тракторный остов, раскатать его и отсоединить от корпуса сцепления полураму. После того как разборка завершена, можно переходить к диагностике агрегата, в первую очередь обратив внимание на следующие моменты:

• Показатели уровня масла в гидравлическом баке;
• Функционирует ли двигатель на полной мощности;
• В каком состоянии находится ходовая;
• Имеет ли место утечка масла;
• Есть ли давление в сливной линии гидромотора и на входе в него;
• В каком состоянии находятся крепёжные соединения;
• Исправны ли подшипники роликового типа;
• Не нуждается ли в замене система зубчатого сцепления на верхних и нижних конических парах.

Если в процессе осмотра колёсного редуктора будет обнаружено существенное уменьшение уровня масла в верхней конической паре, значит это верный признак того, что в системе имеется утечка. Нужно обязательно выявить причины её возникновения и максимально оперативно устранить неисправность. Вполне возможно, что для этого может потребоваться даже частичная разборка этого узла, хотя, по сути, это единственный способ устранения проблемы.

Смазка редукторов

С целью профилактики преждевременного износа комплектующих редуктора и сокращения потерь мощности в результате трения используется смазка подшипников и зацеплений.

В редукторах небольшой мощности и невысокой скорости зацепления смазка производится методом разбрызгивания либо с использованием масляной ванны. В то же масло, которое заливается в корпус, частично погружаются червяк, колесо (зубчатое или червячное) и разбрызгивающее кольцо.

Для смазки быстроходного оборудования высокой мощности масло в зону зацепления подается насосом из масляной ванны. Для подшипников используется смазка жидкой или густой консистенции.

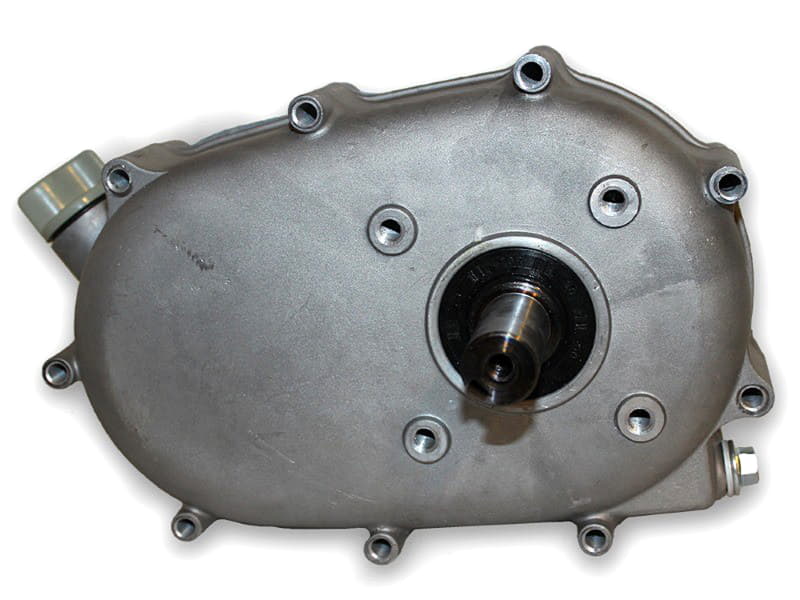

Корпуса редукторов

Главные требования к корпусу редуктора – жесткость и прочность, исключающие вероятность перекоса валов. В современном производстве редукторов выпускаются два типа корпусов – разъемные и неразъемные.

Конструкция разъемного корпуса включает в себя основание и съемную крышку. Отдельные модели вертикальных цилиндрических редукторов имеют разъемы по 2-3 плоскостям. Чтобы предотвратить протекание масла, разъемы корпуса редуктора обрабатывают герметиком. Устанавливать прокладки между крышкой и основанием не рекомендуется, так как при фиксации крепежных болтов они деформируются. Как следствие, посадка подшипников может быть нарушена.

Неразъемный корпус чаще используется для червячных редукторов и других типов оборудования, имеющих легкий вес. В такой конструкции предусмотрена съемная крышка.

Для производства корпусов редукторов используется, главным образом, чугун марок СЧ 10-15. Листовая сталь применяется реже, как правило, при комплектации габаритного приводного оборудования по индивидуальному заказу. У стального сварного корпуса толщина стенок примерно на треть меньше, чем у чугунных редукторов. В последнее время для производства корпусов все чаще используются алюминиевые сплавы.

Комплектация углового редуктора

Угловой редуктор в своей комплектации содержит следующие элементы:

1. Корпус самого механизма. В зависимости от того, какого типа преобразователь, он бывает разборным и неразборным. Изготавливается корпус из металла.
2. Роторный вал. С его помощью обеспечивается крутящий момент.
3. Зубчатые диски. Они имеют вид звездочек и осуществляют движение при цепной передаче.
4. Червяки и зубчатые шестерни. Бывают различных размеров, с их помощью происходит передача вращения от вала к редуктору.
5. Подшипник. Данная деталь предназначена для уменьшения трения между всеми вращающимися деталями, а также для обеспечения их свободного вращения.
6. Шкивы. В случае ременной передачи, ими оснащают механизм и на них надевают ремень.
7. Предохранительная муфта. Ее устанавливают, чтобы предотвратить разрушение преобразователя в случае аварийного заклинивания. Она может быть изготовлена в виде штифта или фрикционов.
8. Сальник (и их крышки). Представляет резиновое кольцо либо прокладку, которая предотвращает протечку масла. Для этого сальник надевают на вал и закрывают крышкой.

Если угловой редуктор правильно подобрать и выбрать качественную модель, то это позволит защитить технику от перегрузок в процессе работы.
