Мотор-редуктор

(от лат. motor — приводящий в движение и лат. reductor — ведущий обратно) — агрегат, представляющий собой совмещённые в одном блоке электродвигатель и редуктор, их комбинация. Как элемент электропривода, широко применяется во всех областях промышленности; достоинства его — высокий КПД, простота обслуживания, компактность, упрощённый монтаж. В зависимости от типа используемой передачи, выделяют планетарные, червячные, цилиндрические, волновые и пр.

Как правило одной ступени бывает недостаточно для достижения необходимого диапазона передаточных чисел мотор-редукторов, поэтому широкое применение нашли двух и трёхступенчатые мотор-редукторы. Не редкостью, также, являются четырёх и пятиступенчатые мотор-редукторы. К основным компоновкам можно отнести:

• цилиндрический соосный мотор-редуктор
  . Обычно имеет две-три ступени и диапазон передаточных чисел от 3 до 200. Для передачи движения в нём используются цилиндрические косозубые колёса. Монтируются они, как правило, на лапах или на фланце. Своё название «соосный» такой мотор-редуктор получил благодаря тому, что выходной вал находится на одной оси с электродвигателем. По компоновке цилиндрический соосный мотор-редуктор схож с планетарным, волновым и циклоидным редуктором.
• цилиндрический мотор-редуктор с параллельными валами
  (плоский редуктор, навесной редуктор). Опять же, использует цилиндрические косозубые колёса. Основным конструктивными преимуществом является полый выходной вал, благодаря которому редуктор может быть смонтирован на вал оборудования без использования эластичных муфт. Передаточное число для двухступенчатого редуктора находится в диапазоне от 5 до 200.

Любой промышленный механизм требует для своей работы источник механической энергии. В качестве такового наибольшее распространение получил электродвигатель. Необходимость согласования с конечным механизмом возникает только по двум параметрам – скорости и моменту на валу двигателя. Общепромышленные варианты электромоторов обеспечивают относительно высокую скорость и небольшой момент. Напротив, механизмы обычно требуют больших моментов при невысоких скоростях. Одним из способов разрешения этого противоречия может стать применение редуктора. Выступая как отдельное устройство, он обеспечивает согласование режимов работы целевого механизма с источником вращающего момента. Связка мотора и редуктора нашла широкое применение в промышленной технике. С целью снижения общей стоимости конечных устройств и упрощения конструкции, производители объединили два этих элемента в единый агрегат, получивший название мотор-редуктор. Благодаря моноблочной конструкции такие узлы обладают множеством преимуществ перед раздельным исполнением и завоевали большую популярность у проектировщиков.

Устройство и принцип работы

Конструкция мотор-редуктора представляет собой соединенные в единый блок механический редуктор и электрический двигатель. Благодаря этому, в технологической установке требуется закладывать одно место установки, вместо двух. Также не придется обеспечивать сносность валов двигателя и редуктора, подбирать и монтировать муфту, передающую вращение. Общая конструкция мотор-редуктора имеет некоторые отличия от раздельных вариантов. Корпус передачи изготавливается с необходимым запасом прочности, обеспечивающим надежное функционирование устройства с закрепленным тяжелым мотором. Для монтажа двигателя на корпусе выполняются специальные посадочные места. В конструкции ведущей шестерни редуктора предусматриваются цилиндрические отверстия, используемые для установки вала приводного мотора. На корпусе дополнительно предусматривают элементы крепления для монтажа мотор-редуктора в технологическую установку. В качестве электропривода мотор-редуктора допускается применять любые типы электродвигателей. Наиболее часто встречаются модели, использующие стандартные асинхронные электродвигатели. Для реализации моноблочного исполнения выбирают модели фланцевого типа.

Принцип действия мотор редуктора не отличается от работы классического редукторного электропривода. Момент вращения двигателя передается на ведущую шестерню, фактически установленную на валу мотора. Благодаря зубчатому зацеплению, вращающий момент преобразуется одним или несколькими ведомыми элементами, которые в свою очередь оказывают воздействие на вал технологического механизма.

Выходная скорость вращения зависит от параметров двигателя и передаточного отношения редуктора. Для получения повышенного коэффициента преобразования используются многоступенчатые модели. При необходимости коррекции скорости, мотор-редукторы легко интегрируются в системы с регулировкой оборотов посредством управляемых преобразователей.

Классификация по основным признакам

Современные инженерно-технические стандарты предусматривают классификацию редукторов по следующим признакам:

• конструкция используемой передачи;
• пространственное расположение элементов;
• конструктивное исполнение.

По пространственному расположению ключевых элементов эти устройства подразделяются на редукторы вертикального исполнения и традиционные горизонтальные. Конструктивное исполнение предусматривает два дополнительных вида: чистый механический редуктор, и редуктор с двигательной установкой (мотор-редуктор). Однако общепринятой классификацией редукторов считается таковая по типу используемого передаточного узла (передачи).

Это интересно: Болты — подробная классификация, маркировка, ГОСТы

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

Классификация готовых устройств ведется по нескольким признакам. В первую очередь принято выделять тип редуктора.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

Рассмотрим 2 самых популярных редуктора

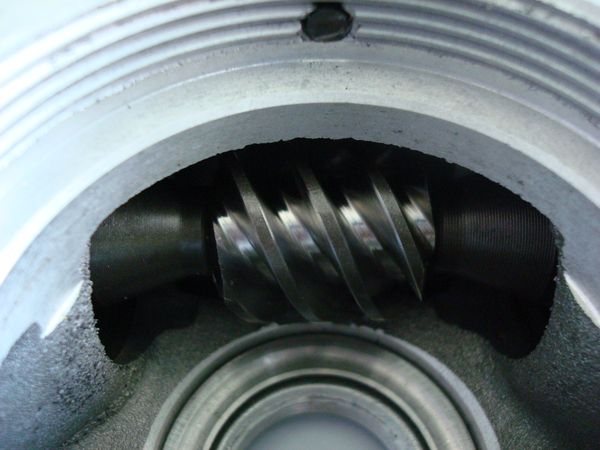

Червячный редуктор: его плюсы и минусы

Лучше всего редукторы червячные покупать непосредственно у производителя таких видов продукции. Например, с помощью интернет. «Червяк» имеет целый ряд положительных свойств. Особенно ценятся среди потребителя его бесшумная работа, плавный в ходу и за большие передаточные числа. В сравнении с другими он имеет меньший размер и более легкий весом. Но нужно учесть, что КПД «червяков» не слишком высоки, потому имеются ограничения по их мощности. Кроме этого, в работе частенько приходится пользоваться дополнительным охлаждением. Классификации червячного редуктора происходит по форме его зубов.

Цилиндрический редуктор: его плюсы и минусы

Конкуренцию «червякам» могут составлять цилиндрические редуктора. Они представляют собой механизмы, основанные на передачах вращений между валами, которые расположены в параллельной плоскости.

Такие механизмы часто встречаются в различных станках, с помощью которых происходят обработки стройматериала. К примеру, металлорежущее оборудование или в агрегат, обрабатывающий дерево. С такими редукторами идеально работают бетоносмесители.

Цилиндрические устройства имеют много положительных характеристик:

• большие выносливости механизмов;
• независимость от величин сил тока и напряжений в сетях;
• высокие значения КПД, которые способствуют отсутствию перегревов деталей.

Технические характеристики

Технические характеристики мотор-редуктора составляют комплекс из отдельных параметров механической части и электродвигателя. Важнейшей характеристикой становятся режим работы механизма. В зарубежной литературе используется подобный параметр, называемый сервис-фактором. Он определяет частоту и уровень механических нагрузок и задается на основе характеристик технологического процесса. Принцип действия редуктора и его передаточное число, позволяют подобрать модель с требуемым типом двигателя для конкретных условий работы. Схема расположения валов позволяет наилучшим образом расположить приводной модуль на оборудовании. Тип выходного вала обеспечивает простоту установки. Важным параметром становится способ крепления мотор-редуктора к технологическому устройству. Встречаются модели с установкой на лапы, фланцевого и комбинированного исполнения.

С целью определения конкретных скоростей выходного вала используют номинальную скорость вращения электромотора. В зависимости от нее, один и тот же редуктор будет обеспечивать разные характеристики. Мощность двигателя определяет нагрузки технологического механизма.

Применение мотор-редуктора

Область применения мотор-редукторов практически полностью перекрывает варианты, использующие связку отдельных электродвигателя с редуктором. В большинстве случаев применение моноблочных моделей дает дополнительную выгоду по массе, габаритам и стоимости. Преимущества раздельного исполнения ограничены случаем использования демпфирующих муфт. Такие муфты способны расцеплять вал двигателя от вала редуктора при значительных динамических нагрузках. В мотор-редукторах скачки нагрузок с большой долей вероятности приведут к разрушению конструктивных элементов. Поэтому при выборе конкретных моделей следует учитывать запас по динамической прочности. Среди недостатков следует учитывать и меньшую ремонтопригодность. При выходе из строя механической части потребуется заменить весь агрегат, а не отдельную часть. Выход из строя электродвигателя менее критичен, так как его замена допускается большинством конструкций редукторов.

В некоторых случаях единая конструкция становится незаменимой. В миниатюрных устройствах автоматики и роботах, использование отдельных привода и механической передачи способно значительно усложнить и укрупнить конструкцию, понизить ее надежность. Конечной целью таких устройств является не поддержание требуемой скорости, а точное позиционирование отдельных элементов. В таких системах большое распространение нашли малогабаритные мотор-редукторы. В качестве привода в них используются шаговые, либо бесколлекторные двигатели, обеспечивающие высокую точность работы.

Химостойкое исполнение

Когда мотор-редуктор предназначен для эксплуатации в среде с парами кислот, щелочей и других веществ, приводящих к химической реакции покрытия редуктора или смазки, то он делается в химостойком исполнении. При реакции покрытия с парами делается покрытие на основе эпоксидных красок, слой которого не разлагается парами. При реакции масла с парами устанавливается клапанный сапун (ниппель). Если пары веществ приводят к разложению маслобензостойкой резины, то в мотор-редукторе устанавливаются манжеты из полимерного материала стойкого к данным парам, как правило, из Витона.

Конструктивные особенности моделей УХЛ1, УХЛ2, УХЛ3

Для этих моделей нижняя рабочая температура составляет минус 60 градусов. Мотор-редукторы этих исполнений отличаются применением другой смазки и материалом манжет, чем для климатического варианта исполнения У3. Манжеты в данном случае выбираются таким образом,чтобы они не трескались при — 60 градусах. Соответственно, и электродвигатель выбирается исполнения или УХЛ1, или УХЛ2, или УХЛ3

Также, необходимо обратить внимание на электродвигатели с тормозом данного климатического исполнения. Дело в том, что тормоза импортного производства имеют температуру эксплуатации минус 20 градусов, в крайнем случае минус 40, а у нас минус 60.По этой причине, если в мотор-редуктор установлен такой тормоз, то тормоз должен подогреваться

В этом случае к катушке тормоза идут не 2 провода, а 4 провода.

Выбор и обслуживание

Подбор мотор-редуктора выполняется на основе режима работы, требуемой мощности и числа оборотов технологического механизма. Также учитывается расположение валов и отдельных частей устройства. Полный расчет мотор-редуктора в отечественной практике ничем не отличается от классических вариантов расчета требуемой передачи. С целью упрощения данной операции, большинство производителей приводят готовые входные и выходные параметры, позволяющие выполнить подбор без сложных вычислений.

Максимальные величины передаточных чисел и КПД мотор-редукторов

Современные мотор-редукторы могут быть в горизонтальном и вертикальном исполнениях с одинаковыми параметрами.

Способы сборки корпусов мотор-редукторов (картеров): радиальный; осевой.

Радиальный — корпус собирается по осям валов, плоскость разъема расположена горизонтально.

Осевая сборка реализуется осевым перемещением закладываемых в корпус валов с зубчатыми колесами и подшипниками. В этой сборке подразумевается несколько разъемов корпуса.

Обычно мотор-редуктор имеет три ступени. Быстроходную, промежуточную и тихоходную, ступени переключаются с помощью шестерен.

Повышение момента редуктора приводит к увеличению массы, поэтому для крупногабаритной мощной техники и станков они изготавливаются индивидуально.

предлагает три модели компактных мотор-редукторов с небольшим моментом:

MR15 (крутящий момент 3 Нм) MR31 (крутящий момент 15 Нм) MR40FC (крутящий момент 15 Нм)

Крепление двигателя с помощью фланца В14, по умолчанию монтирован двигатель постоянного тока 24B или 12В, следящий магнитный энкодер, у модели 40 FC встроенные концевые выключатели для контроля вращения выходного вала и вращающийся потенциометр.

Но кроме этого, мы предлагаем электродвигатели и редукторы отдельно, из которых можно скомплекторать мотор-редутор по индивидуальному запросу, а также конечно заказать готовый механизм.

Так как электродвигатели уже широко освещены на нашем сайте, рассмотрим более подробно сами редукторы, типы их передач и способы крепления к двигателю.

Как правильно выбрать устройство?

На данный момент много компаний предлагают множество моделей такого устройства через каталоги, где описаны назначения для каждого типа. Для начала заказчика будет интересовать соотношение «цена-качество». Сейчас достаточно популярна продукция Ваuеr или Воnfigliоli. Это действительно хорошее оборудование высокого качества, которое прослужит долго и верно. Но все же на его ремонт придется тратиться, так как запчасти привозят из-за границы. Именно по этой причине большинство заказчиков делают выбору в пользу отечественных производителей, да и стоимость по прайсу такого устройства будет намного ниже, равно как и стоимость ремонта.

И лишь для машин высокой точности следует подумать, а стоит ли пренебрегать качеством? Но и здесь отечественные производители стараются наступить на пятки заграничным поставщикам. По этой причине перед покупкой определите для себя, где и как будет использован мотор, что и поможет сделать верный выбор.

Мотор-редуктор – электрический двигатель и редуктор, которые собраны в единое устройство. Он намного компактнее по сравнению с приводом из одного лишь редуктора, установка намного проще, а кроме того, материалоемкость фундаментной рамы уменьшена, для механизмов с полым валом не нужны никакие рамные конструкции. Огромно количество решений в плане конструкции и типичных размеров дает возможность оснащать предприятия устройствами различных назначений, мощностей и габаритов. Данное устройство можно использовать для всех областей промышленности и для строительства.

Самые распространенные – это планетарные и цилиндрические агрегаты, которые сделаны по сообщающей системе расположения выходного вала и электрического двигателя. Червячные устройства имеют расположение электрического двигателя под 90 градусов к валу выходного типа.

Виды зубчатых передач

В редукторах для передачи вращательного движения применяются зубчатые колеса, образующие зубчатые зацепления, передающие движение на валы.

Зубчатые передачи бывают —

• цилиндрический (вращательное движенеи при параллельных осях, a)
• конические (вращательное движение при пересекающихся осях б)
• червячные и гипоидные — (при скрещивающихся осях, в)

Зубчатые передачи бывают с внешним и внутренним зацеплением. Червячные зубчатые колеса выполняются цельными литыми,или кованными или составными. Степень точность зубчатых колес и передач определяется их конструкцией, назначением, скоростью и условиями работы механизмов. Зубчатое колесо с небольшим числом зубьев обычно называют шестерней, а с частыми зубьями — колесом.

Виды редукторов

Цилиндрические передачи могут передавать крутящие моменты до 3000 кН*м, при окружных скоростях до 100м/с, они являются наиболее универсальными, подходящими под большинство задач, допускают кратковременные перегрузки, возникающие при пусках и остановках электродвигателя

По ширине зубчатых колес подразделяются на узкий и широкий тип

Коническо — цилиндрические редукторы (быстроходная ступень выполняется конической, а последующие цилиндрическими) применяются в приводах транспортеров, питателей, конвейерных лентах, механизмах подач и т.п. так как редуктор и двигатель размещаются вдоль обслуживаемого механизма, не занимая лишней площади.крышками.

Достоинства — передача больших передаточных чисел в одной ступени, возможность передачи вращения от двигателя на вал под углом 90 градусов. низкий шум и вибрация, большая точность

Недостатки — потери на трение, большой нагрев.

В глобоидной (гипоидной) передаче увеличивается число одновременно работающих зубьев червяк имеет форму глобоида. Данный тип передачи похож на коническую, только оси пересекаются не под прямым углом и червяк- глобоид меньше чем коническая шестерея. ось ведущего вала не пересекается с осью ведомого вала.

Планетарные передача — сложный механизм, состоящий из зубчатых и фрикционных колес, их расположение напоминает планеты солнечной системы, откуда и название. Окружное усилие распределяется между несколькими колесами.

Составные части планетарной передачи:

Солнечная шестерня — находится в самом центре редутора, Коронная шестреня (еще называют кольцевая) — на переферической стороне, она «окружает» все шестерни и имеет зубцы с внутренней стороны. Сателлиты (еще называют планетарные) — малые шестерни между коронной и солнечной. Водило — с внешней стороны не видно, объединяет сателлиты, имеет оси для их вращения

Существует несколько разновидностей конструктивных исполнений планетарных редукторов

В зависимости от передаточного числа могут быть 1-2-3 и многоступенчатыми, планетарные передачи могут быть объединены в одном корпусе с цилиндрическими коническими или червячными. Валы редуктора могут располагать горизонтально и вертикально, на подшипниках скольжения (при высоких скоростях)или качения (при малых и средних скоростях)

В планетарных редукторах может быть большее количество передач. Окружное усилие распределяется между несколькими зубчатыми колесами.

Обеспечение максимальной точности способствует равномерному распределению нагрузки.

Моменты, передаваемые этими редукторами могут быть до 4000 кН*м

Для передачи больших мощностей используются зубчатые колеса меньшего диаметра, чем у цилиндрическими передач.

Планетарные передачи нуждаются в меньшем количестве масла для смазки, требуют высокой точности изготовления, имеют повышенный момент инерции

Если в редуторе несколько планетарных передач — это дифференциальный редуктор.

Конструктивные особенности

Основой любого редуктора является зубчатое зацепление, передающее вращательный момент и изменяющее число оборотов вала. Для цилиндрических зацеплений характерна возможность вращаться в обе стороны. При необходимости ведомый вал с колесом подключается к двигателю и становится ведущим. Они в данной конструкции расположены параллельно, горизонтально и вертикально. Устройство цилиндрических редукторов может быть самое разное, но оно обязательно включает в свою конструкцию:

• ведущий;
• ведомый вал;
• шестерню;
• колесо;
• подшипники;
• корпус;
• крышки;
• систему смазки.

В простейшем одноступенчатом редукторе одна пара находится в зацеплении – шестерня и колесо. Если ступеней 2 и больше, соответственно увеличивается количество деталей. Появляются промежуточные оси. Для изменения направления вращения, в кинематическую схему включают паразитку, промежуточную шестерню с количеством зубьев как у ведущей.

Корпус и крышка отливаются из чугуна или делаются сварными из низкоуглеродистого листа толщиной 4 – 10 мм в зависимости от габаритов и мощности узла. Сварными делают маленькие редуктора. Остальные имеют крепкий литой корпус.

Характеристика цилиндрических редукторов

Количество зацеплений, тип зуба и взаимное расположение валов для всех видов оборудования описывает ГОСТ Редукторы цилиндрические. В нем указаны типоразмеры всех деталей, которые могут применяться в цилиндрических редукторах при различных количествах ступеней. Максимальное передаточное число одной пары 6,5. Общее многоступенчатого редуктора может быть до 70.

Больше чем у цилиндрического редуктора может быть передаточное число у червячной передачи,оно может достигать 80. При этом они компактные, но используются редко из-за низкого КПД. У цилиндрических одноступенчатых редукторов КПД 99 – 98%, самый высокий из всех видов передач.Отличаются червячные и цилиндрические редукторы расположением валов. Если у цилиндрических они параллельные, то червяк располагается к колесу под углом. Следовательно валы ведущий и ведомый выходят из перпендикулярно расположенных боковых стенок корпуса.

Для смазки достаточно залить масло в поддон, чтобы нижние шестерни в него частично погрузились. При вращении зубья захватывают масло и разбрызгивают его на другие детали.

Проектирование и порядок расчета

Расчет будущего редуктора начинается с определения передаточного момента и подборки его из нормированных пар. После этого уточняются диаметры деталей и межосевое расстояние валов. Составляется кинематическая схема, определяется оптимальная форма корпуса и крышки, номера подшипников. В сборочный чертеж входит кинематическая схема двухступенчатого редуктора, система смазки и способы ее контроля, типы подшипников и места их установки.

ГОСТ 16531-83 описывает все возможные виды и типоразмеры зубчатых колес, которые могут применяться в цилиндрических редукторах с указанием модуля, количества зубьев и диаметра. По размеру шестерни подбирается вал. Его прочность рассчитывается с учетом вращательного момента на скручивание и изгиб. Определяется минимальный размер, умножается на коэффициент прочности. Затем выбирается ближайший больший нормализованный размер вала. Шпонка рассчитывается только на срез и подбирается аналогично.

По диаметру вала выбирается подшипник. Его тип определяется направлением зуба. При косозубой передаче ставят упорные, более дорогие. Прямозубая передача не нагружает их в осевом направлении, и однорядные шарикоподшипники работают по несколько тысяч часов.

Схема сборки указывается на чертеже внизу и подробно расписывается в технологической документации, которая выдается в производство вместе с чертежами. На главном чертеже с общим видом в таблице указываются технические характеристики редуктора, которые затем переносятся в паспорт:

• количество ступеней;
• передаточное число;
• число оборотов ведущего вала;
• мощность на выходе;
• КПД;
• габариты;
• вес.

Дополнительно могут указываться вертикальное расположение зацепления, направление вращение вала и способ установки: фланцевый или на лапах.
