Как правильно ставить гровер шайбу

Шайба пружинная, или как ее еще называют – гровер, нашла свое широкое применение во всех областях, особенно машиностроительной. Рассмотрим же более подробно особенности ее конструкции, требования к качеству, производство, а также ситуации, в которых без нее не обойтись и, наоборот, когда применение такого крепежного элемента недопустимо.

Пружинная шайба – знакомимся с назначением изделия

Начнем с истории, тем более, что она не уходит своими корнями слишком далеко. Все началось в конце XIX века, когда стремительное развитие машиностроения потребовало новых, более качественных резьбовых соединений. Ведь стандартные виды гаек и болтов попросту не могли выдержать всех нагрузок, колебаний и вибраций, приходящихся на подвижные части узлов и механизмов.

Причем последствия несли самый различный характер, в результате ослабления или даже развинчивания крепежных элементов значительно снижалась прочность соединений, возникали усталостные разрушения.

Однако заменить данный вид крепления на клепанные тоже не было выходом из положения. Во-первых, не всегда их удобно применить, что в значительной степени тормозило прогресс и разработку новых элементов.

Во-вторых, даже если это и получалось где-то, то впоследствии возникали сложности с техническим обслуживанием таких механизмов. В общем, потребовалось принципиально новое резьбовое соединение, которое сможет выдерживать ударные нагрузки и выполнять роль, так сказать, стопора, чем и стала гроверная шайба.

Как известно, все самое гениальное представляет собой невероятно простые вещи, это правило относится и к такому изделию. Данная шайба имеет вид одного витка пружины, откуда, собственно говоря, и пошло название.

При этом работает она безотказно, благодаря тому, что ее зазор расходится в направлении, противоположном вращению гайки,что препятствует ее отвинчиванию. Таким образом, при прямом ходе крепежный узел движется без препятствий.

Однако вращению в противоположном направлении препятствует кромка гровера, которая как бы впивается в металл и обеспечивает стопорение гайки.

Шайба-гровер – производство и материалы

Пружинная шайба-гровер (ГОСТ 6402-70) должна соответствовать требованиям, которые описаны в вышеуказанной документации. Итак, в основном изготавливаются эти элементы из стали, однако допускается также бронза и иные цветные металлы, но о них более подробно поговорим немного ниже.

Твердость стальных изделий колеблется в пределах от 40 до 48 HRC (единицы измерения методом Роквелла в рамках шкалы С). В случае, если материалом выступает Ст 70, то этот параметр может достичь 50 HRC, а гровера из бронзы должны иметь твердость не менее 90 HRC.

Недопустимым браком считается наличие заусенцев, окалин, трещин, а также очагов коррозии. Допустимыми являются следы неотделимой окалины и мелкие дефекты в плоскости среза, которые не влияют ни на размеры, ни на прочностные характеристики изделия.

Также не считается браком и трапециевидность сечения, но только в случае если она не выходит за пределы допустимой высоты. Также проводят испытания таких шайб. После трехкратного сжатия таким образом, чтобы расходящиеся концы сошлись и образовалась плоская поверхность, и дальнейшей выдержки в течение суток в этом состоянии высота разводов концов должна составлять не менее 1,65 части от толщины детали. Безусловно, изделия не должны ломаться и трескаться.

Ознакомившись с требованиями, предъявляемыми к данному типу крепежей, рассмотрим некоторые особенности их производства. Конечно же, все параметры, которым должна соответствовать шайба-гровер – размеры, прочность, допустимые и недопустимые дефекты, материал, а также вид покрытия – указаны в технической документации, таковой являются ГОСТ или DIN.

Еще стоит отметить, что существует четыре типа таких шайб: нормальные (Н), тяжелые (Т), особо тяжелые (ОТ) и легкие (Л). Первые три вида имеют поперечное сечение в форме квадрата, последние же – прямоугольника.

В качестве материала очень часто используется пружинная сталь, а затем деталь подвергают термической обработке, благодаря которой снимаются внутренние напряжения в сплаве, увеличиваются его прочностные характеристики, а также стойкость к внешним воздействиям. Кроме того, снижается хрупкость, а ведь это все невероятно важно, особенно учитывая назначение данных деталей.

Но достижение необходимых свойств обеспечивается не только комплексом мероприятий по термообработке. Еще на данный вид шайб может наноситься специальное защитное покрытие (хромирование или же гальваническое цинкование). Правда, это необязательно, так что выпускаются гровера и без покрытия.

Цинкование и хромирование прежде всего обеспечивают надежную защиту от коррозии.

Гальваническое цинкование осуществляется путем электрохимического осаждения частиц цинка на поверхность детали, которую предварительно помещают в электролит. В результате образуется слой толщиной, не превышающей 25 мкм, а шайба приобретает голубой, белый либо же радужный оттенок.

Как ставить гровер шайбу?

Что же насчет его расположения, так здесь нет никакой принципиальной разницы, будет он установлен под шляпкой болта или же под гайкой. Можно даже использовать два элемента одновременно, и тогда эффект усилится в два раза.

Особенностью данного крепежа является то, что чем больше сечение кольца по ширине и высоте, тем выше показатели развиваемой упругой силы, однако такие изменения ничуть не влияют на значение упругой деформации. Кроме того, сила затяжки распределяется неравномерно по всей окружности, ее пики приходятся на участок, где расположены храповые зубчики.

Как правильно установить?

Существует свод правил монтажа болтовых соединений с использованием гровер-шайб. Все они сводятся к следующему.

Нельзя использовать стальные гроверные шайбы с бронзовыми, алюминиевыми гайками. Заусенцы, перепады в плоскости сечения гровера оставляют при затяжке гаек из цветмета борозды на них, могущие привести к слому гайки.
Гроверное соединение нельзя перетягивать. Перетягивание гайки любого размера в любом случае делает деталь плоской, превращая её в обычную прокладку, почти лишённую пружинящего эффекта.
Нельзя гроверную шайбу ставить под прессующую. Вторая должна отстоять от гайки и/или от головки болта дальше, чем первая. То есть болтовое соединение комплектуется в следующей последовательности: головка болта, гроверная шайба, пресс-шайба, скрепляемые заготовки, пресс-шайба, гровер, гайка, – не иначе. Более конкретно – шайбы устанавливаются в зеркальной последовательности по обе стороны от скрепляемых деталей.
Недопустимо зажимать гроверную шайбу между двумя прессующими. Если болт длинный, и резьба нарезана не по всей его длине, но между гайкой и скрепляемыми деталями остался незанятый зазор, то вначале закладывается одна или несколько пресс-шайб, затем – одна или несколько гроверных, наконец, завинчивается гайка. То есть пресс- и гровер-шайбы не должны чередоваться ни случайно, ни циклично. Комплектация напоминает правильную загрузку грифа тренировочной штанги. Метод «зеркалирования» шайб справедлив и в этом случае.

Применение бронзовых гроверных шайб со стальными гайками и болтами не даст эффекта: ни алюминиевый сплав, ни бронза не дадут ожидаемого эффекта. Используйте только высококачественный стальной крепёж, а не подделку под него.

Источник

Применение пружинных шайб и особенности эксплуатации

Такие крепежные элементы нашли свое широкое применение в автомобилестроении, строительстве, машиностроительной и промышленной отрасли, а также во многих иных областях. Вообще, трудно представить себе сферу, в которой бы не использовалась эта шайба особого назначения.

Такие изделия являются незаменимой частью многих узлов и механизмов, особенно если последние испытывают ударные и вибрационные нагрузки, способствующие раскручиванию болтовых соединений. А ведь довольно часто именно на эти места крепления возлагается весьма ответственная миссия, поэтому даже их ослабление, не то, что уж полное развинчивание, может привести к очень опасным последствиям.

Итак, применение пружинных шайб весьма распространено, но рассмотрим еще и случаи, когда не стоит отдавать предпочтение данному типу крепежа. Как уже было сказано, эффект стопорения гайки осуществляется за счет острых кромок гровера, которые после затяжки кольца как бы врезаются в опорные поверхности.

Таким образом, если последние имеют недостаточно высокую твердость, тогда врезание слишком выражено. Поэтому применение гровера в сочетании с мягкими металлами и сплавами, например, магниевыми, алюминиевыми и прочими недопустимо, так как в результате поверхность изделия будет испорчена.

«Гровер» – обозначение, применяемое к пружинным шайбам. Это подкладочная деталь, предназначенная для использования вместе с гайками и иногда с другими видами крепежа, если нет возможности установить гайку. Особенность шайб этого типа, заключается в наличие специфического надреза, из-за которого их концы расположены в разных плоскостях. За счет такой конструкции шайба «гровер» эффективно предотвращают самопроизвольное развинчивание крепежа.

Соответствие шайбы ГОСТ 6402

Изготавливают гровер, как указано в ГОСТе (пружинная сталь 65Г), с последующей термообработкой. Это снижает внутреннее напряжение металла, увеличивает его прочность и противостояние к внешним воздействиям, а также снижает хрупкость изделия.

Шайбы Гровера могут выпускаться с покрытием или без него. Нанесённое покрытие улучшает антикоррозионные свойства, а хромовое покрытие ещё придаёт большей твердости шайбе и увеличивает срок службы.

Гровер диск выпускается в четырёх видах: лёгкие, нормальные, тяжёлые и особо тяжёлые. ГОСТ описывает все показатели, которыми должны обладать пружинные шайбы, а также представлена таблица размеров шайбы-гровера. На вид диска влияет профиль катанки.

Острая кромка диска также останавливает самопроизвольное отвинчивание за счёт упора в металл, поэтому, когда необходимо отвинтить крепёж, на гайке обычно остаются механические повреждения (царапины) от острой кромки как от резчика.

Второй раз использовать диск в сборке с крепежом не рекомендуется, и, когда эта рекомендация игнорируется, то крепёж откручивается в самый не подходящий момент.

Сфера применения и характеристики гроверов

Конструкционно «гровер» представляет собой упругое разрезное кольцо. При поджатии шайбы гайкой, создается натяжение, а острые кромки «гровера» врезаются в тело крепежа и поверхность скрепляемой детали, тем самым предотвращая самопроизвольное раскручивание соединения. За счет упругого разжатия, шайба способна стопорить саму себя и обеспечивать максимальную надежность крепления. Благодаря этому, данный вид крепежа находит широкое применение, позволяя создавать прочные, надежные соединения при этом, не повреждая соединяемые детали и материалы.

Данный вид шайб выполняет несколько важных функций:

уплотняет соединение;
равномерно распределяет нагрузку от крепежа по прижимной поверхности;
позволяет избежать перекосов при затягивании крепежа;
не дает крепежу проваливаться в установочное отверстие.

В соответствии с ГОСТ 6402-70 гроверные шайбы делятся на 4 класса по уровню сопротивления упругой деформации и размерам поперечного сечения:

Как правильно установить гровер?

Данный тип шайб предназначен для установки под головку гайки, но если в тело некоторых деталей врезан болт или резьбовая шпилька – допускается установка «гровера» под головку болта. При этом важно максимально плотно прижать шайбу головкой крепежа, иначе ее использование не будет иметь смысла.

Группа компаний ПАРТНЕР осуществляет поставки по России качественного крепежа и метизов, как собственного производства, так и от ведущих зарубежных и отечественных заводов-изготовителей. В нашем каталоге вы найдете гроверы из пружинной оцинкованной и нержавеющей стали.

Мы предлагаем шайбы наиболее востребованных размеров: М4, М5, М6, М8, М10, М12, М16, М20, М24 и др. Детальные таблицы размеров, вес 1 шт и другие параметры гроверов вы найдете на странице товара в каталоге ГК ПАРТНЕР. У нас вы найдете шайбы, изготовленные по немецким стандартам DIN 7980, DIN 127, а также по национальному ГОСТ 6402-70.

Купить гроверы оптом от производителя ГК ПАРТНЕР вы можете, оформив заказ на сайте или по телефону. Представительства нашей компании находятся в Москве и Санкт-Петербурге, а также еще 47 городах России, что позволяет нам осуществлять доставку заказов в максимально сжатые сроки.

Шайба гровер — история создания нового вида стопорного соединения по Госстандарту

В конце 19 века машиностроительная область стала развиваться с достаточно большой скоростью, что потребовало новый более надежные методы соединения. Качество резьбовых соединений на тот момент было низким, а обычные варианты исполнения не могли выдержать колебательную нагрузку и сильную вибрацию. За счет подобного воздействия существенно снижается прочность соединения, могли возникнуть другие распространенным проблемы, связанные с потерей герметичности. Существенно улучшила ситуацию шайба пружинная, которая существенно повысила прочность и надежность соединений в случае оказания вибрационной нагрузки.

Новый вид соединительного элемента достаточно прост, что определяет низкую стоимость и надежность в использовании. ГОСТ 6402-70 шайбы пружинной определяет применение определенных материалов при их производстве. Ключевыми моментами можно назвать:

Напоминает обычный виток пружины.
Зазор расходится в направлении, противоположном ходу гайки, за счет чего исключается вероятность отвинчивания.
Вращение фиксируется за счет специальной кромки гровера, которая впивается в поверхность.

Проводя обозначение и маркировку пружинной шайбы указывается на то, какой материал при этом применяется и диаметральный размер. Стоит учитывать, что не все материалы подходят для изготовления рассматриваемого изделия, так как нужно обеспечить высокие эксплуатационные характеристики.

Кто придумал Гроверную шайбу?

ШАЙБА

ГРОВЕР – принцип действия, варианты производства

Шайба

Гровера – недопустимое, согласно ГОСТ 27017, название пружинной одновитковой шайбы ГОСТ 6402-70, однако давно прочно заняло свое место. Английский инженер Уильям Гровер изобрел новый вид крепежа на волне бурного роста различных изобретений 19 века.

Интересные материалы:

Как убрать скриншот на айфоне? Как убрать смарт инверсию цвета на айфоне? Как убрать со своего айфона слежку? Как убрать статус в WhatsApp на айфоне? Как убрать страницу виджетов на айфоне? Как убрать царапины с айфона 8? Как убрать царапины с боков айфона 10? Как убрать царапины с экрана айфон 10? Как убрать царапины с экрана iphone 11? Как убрать царапины с яблока на айфоне?

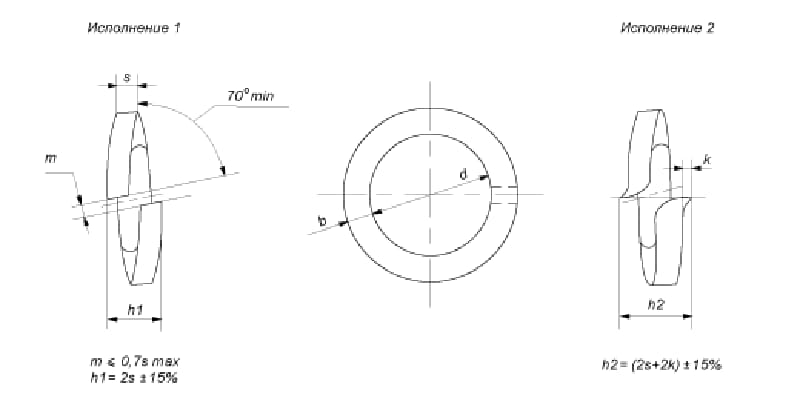

Варианты исполнения шайбы гровера

Чаще всего рассматриваемое изделие применяется для обеспечения надежного болтового соединения. При этом его часто ставят с обычным вариантом исполнения для существенного увеличения площади контакта. За счет этого существенно повышается надежность соединения. Рассматривая чертеж изделия можно отметить два различных варианта исполнения:

Первый считается наиболее простым. Рассматривая din 127 шайбу пружинную отметим, что она иметь различный диаметр отверстия, а также толщину витка. При этом отмечается определенный угол отклонения витков от центральной оси.
Второй вариант исполнения характеризуется большей сложностью в производстве. Однако, за счет усложнения механизм выдерживает большие динамические и разнонаправленные нагрузки.

Довольно большое распространение получила din127 м8 гроверная оцинкованная шайба. За счет специальной обработки существенно повышается защита поверхности от воздействия окружающей среды. Также продается din 7980 шайба м6, которая характеризуется своими определенными особенностями.

Большинство изделий имеют правую навивку, за счет чего проводится производство метизов витка с часовой стрелкой. Но некоторые варианты исполнения изготавливаются с левым витком.

Недостатки шайбы гровера

Прежде чем уделить внимание недостаткам, прежде всего отметим главное достоинство – простота технологии производства и небольшая стоимость. Однако, есть и несколько серьезных недостатков, которые нужно учитывать:

В некоторых случаях силы пружинной шайбы недостаточно из-за высоких динамических нагрузок, которые возникают на момент эксплуатации механизма.
Большое усилие при натяге становится причиной, по которой гровер превращается в обычную пластину. Фиксация обеспечивается лишь в незначительной степени.
Практически во всех случаях рассматриваемый соединительный элемент не может применяться повторно по причине сильной деформации.

При создании обычных устройств проводится применение пружинной шайбы по причине низкой стоимости. В некоторых случаях рассматривается возможность ее замены на другое изделие с аналогичной областью применения.

Чем можно заменить пружинную шайбу гровера

Провести фиксацию гайки можно при применении самых различных элементов, их было выпущено достаточно много. Гровер, так по-другому называется пружинная шайба, часто заменяют следующим:

Гайка самоконтрящаяся. Подобное изделие характеризуется тем, что в верхней части есть пластиковая ставка, которая отвечает за гашение вибрационной нагрузки и раскручивания. Стоит учитывать, что сложности при изготовлении изделия становятся причиной существенно повышения его стоимости, однако эффективность подобной гайки довольно высока.
Шайба тарельчатого типа. Она также может устанавливаться вместо оригинального гровера, характеризуется меньшей стоимостью и большей надежностью.
Встречается и коронная гайка. Она требуется в том случае, когда проводится сверление ответного крепежного элемента с последующим размещением шплинта. Надежность соединения в этом случае довольно высокая, однако оно характеризуется ступенчатостью.
Фланец зубчатого типа. Фланец имеет насечки, которые сращиваются с гайкой. За счет насечек обеспечивается надежная фиксация соединения.
Контрящая шайба. При ее изготовлении создается большое количество зубчиков, которые обеспечивают фиксацию.
Пластины с усиками. В этом случае один из усиков выбирается в деталь, а остальные загибаются поверх витков. В продаже встречается просто огромное количество подобных вариантов исполнения, поэтому есть возможность подобрать наиболее подходящий.
Проволочные замки. Этот вариант фиксации получил широкое распространение по причине низкой стоимости.

Как правило, выбор проводится в зависимости от эксплуатационных условий.

Что такое самоконтрящиеся гайки?

Гайка самоконтрящаяся

представляет собой плоский шестигранный элемент с метрической резьбой. Герметичность и прочность соединения обеспечивается уплотняющим пластиковым кольцом, расположенным внутри отверстия. Данная крепежная деталь используется для фиксации болтового, винтового и любого другого соединения.

Интересные материалы:

Как очистить всю память телефона на андроиде? Как очистить вызовы в вайбере на телефоне? Как очистить журнал звонков на телефоне? Как ограничить доступ к странице в ВК с телефона? Как ограничить доступ к своей странице в контакте на телефоне? Как оплачивать телефоном через приложение кошелек? Как оплатить рекламу Фейсбук с телефона? Как определить человека по номеру телефона в одноклассниках? Как определить местоположение человека по номеру телефона без его ведома? Как определить местоположение по номеру телефона мтс?

Разновидности, материал и методы изготовления

Рассматриваемое изделие производится с учетом стандартов, которые установлены в ГОСТ 6402-70. В нем указано то, какие материалы и методы должны применяться. Среди особенностей выбора металла отметим следующие моменты:

Допускается применения стали, а также бронзы и некоторых других цветных сплавов.
Твердость должна варьировать в пределе от 40 до 48 HRC в случае применения распространенных марок сталей. В случае использования бронзы значение составляет не менее 90 HRC. От типа применяемого материала во многом зависит вес и некоторые другие показатели.
При производстве могут применяться различные методы, однако не допускается появление трещин, окалин, заусенец и иных дефектов. В некоторых случаях допустимы только мелкие дефекты, которые не отражаются на эксплуатационных характеристиках изделия.
Для выявления основных качеств плоская шайба подвергается различным тестам.

Часто встречается ситуация, когда при изготовлении пружинной шайбы проводится применение специальной пружинной стали, обладающей особыми эксплуатационными характеристиками.

Для достижения требуемых свойств проводится термическая обработка, за счет которой повышается твердость и снижается хрупкость.

Материал

По ГОСТ 6402 (в редакции от 1970 г.), материалом для гроверных деталей является сталь 65-Г. Это разновидность высокоуглеродистой стали, пригодной в изготовлении пружинных рессор для наземных транспортных средств и целого ряда спецтехники, используемой в широкомасштабном строительстве. Исключение из данного правила – использование бронзовых сплавов.

Однако бронза в отличие от «пружинной» стали почти не обладает той упругостью, и используют её в серьёзных конструкциях крайне редко.

Как ставить гровер шайбу?

В целом рассматриваемое изделие не существенно отличается от обычного варианта исполнения. Именно поэтому особенностями установки можно назвать следующее:

Располагается между гайкой и основным элементом.
Может идти в комплекте с обычной гайкой.

Именно простота эксплуатации определяет большое распространение рассматриваемого изделия.

Применение пружинных шайб и особенности эксплуатации

Область применения метизов и рассматриваемых пружинных шайб довольно высока. Это связано с тем, что они просты в изготовлении и служат в течение длительного периода. Среди особенностей эксплуатации отметим:

Со временем основные свойства снижаются.
Механическое повреждение может стать причиной выхода из строя.
Воздействие тепла также негативно отражается на основных свойствах.

Допускается применять шайбу рассматриваемого типа в машиностроительной и других областях. При этом учитывается то, что степень фиксации относительно невысокая.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Гровер

(также
шайба Гровера
, по имени изобретателя [1] , Д. Гровера (англ.) русск. , основавшего англ. Grover & Co., Ltd [2] ) — пружинная разрезная шайба, предназначенная для использования в качестве контрящего элемента, предотвращающего раскручивание резьбового соединения.

Гровер изготавливается из пружинной (закалённой или нержавеющей) стали в форме разрезанного кольца (левой спирали). В качестве материалов также применяются бронза, алюминий, монель-металл [3] .

Альтернативные варианты для стопорения

В процессе закручивания винтовой пары, витое кольцо сжимается и приобретает форму обычной шайбы. Сила трения при этом более высокая, однако эффект натяга буде все же не сильно большим.

После однократного использования кольцо теряет большую часть своих качеств и для крепления подвижных элементов, особенно на ответственных деталях, его использование недопустимо.

Поэтому даже если вы используете деталь, входящую в каталог лучших гроверов, то риск снижения прочности крепления все же остается. Альтернативу можно найти – таких вариантов несколько:

гайка с самоконтрящимся действием;
тарельчатая гайка с пружинным эффектом;
гайки коронного типа и с цилиндрическим поясом;
зубчатый фланец;
шайбы контрящие и с усиками и т.д.

Использование шайб гроверного типа помогает обеспечить более прочное крепление и существенно снизить риск раскручивания деталей. Для разных материалов основания и направлений вкручивания можно подобрать соответствующий тип кольца или заменить его альтернативным способом стопорения.

Действие [ править | править код ]

При затягивании соединения острые края гровера, помещённого между соединяемой деталью и гайкой (или головкой винта), врезаются в плоские поверхности соединения и в дальнейшем препятствуют развинчиванию соединения от вибраций. Этот механизм действия делает гроверы неэффективными в случае левосторонней резьбы или очень твёрдых поверхностей.

Эффективность и надёжность действия гроверов были поставлены под сомнение в конце XX века [4] . Сообщество автомобильных инженеров с 1969 года не рекомендует их для критических соединений [ источник не указан 654 дня

] .

Стандарты [ править | править код ]

Согласно ГОСТ 6402, шайбы могут изготавливаться четырёх типов (лёгкие, нормальные, тяжёлые, особо тяжёлые). Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации. Шайбы могут изготавливаться из пружинной стали марок 65Г, 70, 30Х13. Возможно изготовление из бронзы (марки БрКМц 3-1 ГОСТ 18175-78) или других цветных сплавов. Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB. Согласно ГОСТ 27017, термин «шайба Гровера» является недопустимым синонимом термина «пружинная шайба» и не должен применяться во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

Стандарты для гроверов:

ГОСТ 6402-70
— Шайбы пружинные. Технические условия;
DIN 127 B
— Stainless lock washer with smooth ends (пружинная шайба с притуплёнными кромками);
DIN 127 A
— Stainless lock washer with tang end (пружинная шайба с острыми кромками);
NASM 35338
ASME B18.21.1

как правильно и как лучше, или можно и туда и сюда одновременно

Шайба Гровера или пружинная разрезная шайба ставится для предотвращения самопроизвольного отворачивания болта или гайки. Была изобретена как простой и дешёвый крепёжный элемент на заре технического прогресса и до сих пор не сошла с арены, значит не плохая штука.

Пожалуй к немногим её недостаткам относится, что она становится простой ровной шайбой при затяжке и начинает работать только при «чуть ослаблении». Но этого удалось избежать при двух витках, которые до сих пор в почёте на ЖД рельсах. Да ещё то что она (шайба) разовая, после первого применения (отворачивания) теряет свои функции.

Ставят гровер, из личного опыта, под то-что крутят. Крутите гайку- под гайку, крутите болт-под болт. С обоих сторон смысла нет.
