Лист стальной рифленый г/к 5х1500х6000 чечевица

Особенности и свойства проката рифленого листа

Незаменимость данного проката обусловлена привлекательными эксплуатационными характеристиками и большим выбором сортамента. Данный материал раскрывает технологию изготовления рифленого листа, способ нанесения рифления и следствие этого в виде улучшения технических характеристик.
Например, очень важным фактором является появление противоскользящих свойств. Сегодня существует целый ряд регламентирующих документов (в первую очередь ГОСТы), согласно которым производится продукт, а также осуществляется контроль его качества. Существуют, например, нормы относительно размеров рифлей и их рисунка.

Среди достоинств материала отмечается целый ряд преимуществ, делающих его предпочтительным по сравнению с существующими аналогами. Среди них назовем простоту в обработке, устойчивость к коррозии, долговечность, стойкость к деформациям и т.д.

Более подробную информацию по товарам вы можете найти здесь: Лист рифленый

Металлопрокат – продукт не теряющий своей популярности и спроса даже в условиях кризиса. В современном строительстве незаменим, благодаря широкому сортаменту продукции и высоким эксплуатационным характеристикам.

Среди сотен товаров металлопроката наибольшую значимость имеет рифленый лист – это изделие прямоугольного сечения из стали на гладкой основе. Посредством прессовки и формовки на верхней части формируют определенный геометрический рисунок — рифели. Высота образованных выпуклостей составляет от 0,5 мм. Формируют положение рисунка на листе друга от друга на расстоянии до 200 до 350 мм. В качестве геометрических узоров выступают ромбы, квадраты, полосы, штрихи. В зависимости от способностей предприятия, возможно изготовление рифленых листов на заказ с определенным рисунком на нем.

Поставляется данный вид металлопроката в рулонах и листах. Технические характеристики и внешние показатели изделия напрямую зависят от стального сплава или железа и технология проката.

Ключевая особенность рифленых листов состоит в наличие рифелей. Эти выпуклые неровности создают противоскользящую поверхность, благодаря чему передвижение по такому металлическому настилу безопасно как на крупных промышленных объектах, так и на маленьких бытовых площадках (лестничных пролетах).

Характеристики стального рифленого листа

Для изготовления этой металлопродукции в массовом порядке используют углеродистые стали обыкновенного качества Ст0, Ст1, Ст2, Ст3. Характеристики исходного проката, применяемого для стальных рифленых листов, соответствуют ГОСТу 19903-2015. При высоких требованиях к декоративным характеристикам и коррозионной стойкости используют более дорогие нержавеющие марки.

Высота рифления составляет 0,1-0,3 от толщины основного листа, но не должна быть менее 0,5 мм. Ромбическое рифление на стальных листах имеет диагонали (25-30) х (60-70) мм. Схему расположения рифлей определяет заказчик. Расстояние между «чечевицами» составляет 20, 25, 30 мм.

В таблице приведена теоретическая примерная масса квадратного метра и рифленого листа размерами 1,5х6,0 м, рассчитанных по следующим параметрам:

• удельный вес – 7,85 г/см3;
• высота рифли – 0,2 от номинальной толщины исходного листа;
• размеры и расстояния между рифлями – усредненные величины.

Таблица весов стального рифленого листа

Преимущества стального листа с рельефным рисунком:

• эстетичный вид;
• хорошие антискользящие характеристики;
• простота монтажа, благодаря хорошей свариваемости;
• экологичность;
• взрыво- и пожаробезопасность;
• устойчивость к биологическим факторам;
• длительный эксплуатационный период.

Производство рифленого листа

Как на поверхности получаются рифели? Для реализации данного вида металлопроката требуется применять метод горячего деформирования, который включает в себя 3 производственных этапа:

1. Углеродистую сталь нагревают в горячекатаных станках и прокатывают.
2. Посредством валков гладкие листы проталкиваются через пресс, а затем изделие выходит из станка: с одной стороны заготовка гладкая, с другой имеется рифленой рисунок заданной формы и размера.
3. Рифленые листы остужаются и проходят сертификацию.

Для реализации данной продукции используются разные марки нержавейки, а также сплавы железа и других легированных металлов. Для достижения максимальной защиты продукции от коррозии некоторые рифленые листы проходят процедуру оцинкования. Дополнительный защитный слой сводит к нулю окисление металлов под действием влаги, солей, кислот и щелочей.

Наиболее востребованным считается лист с рифлением из нержавеющей стали с оцинкованным покрытием.

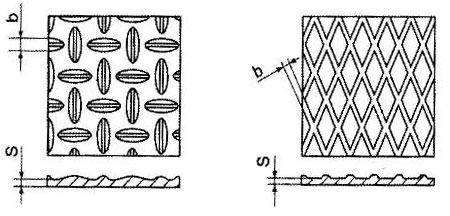

Особенность рифленых листов состоит в наличие рисунка, который может быть двух видов:

• чечевичный орнамент (квинтет, дуэт, обычный);
• ромбический узор.

Независимо от формы рисунка листы имеют идентичные противоскользящие свойства.

Расчет веса оцинкованного листа с полимерным покрытием

• Плотность железа — 7,85 т/м3
• Плотность цинка — 7,13 т/м3
• Плотность полимерного покрытия — 1,5 т/м3
• Толщина полимерного покрытия — 0,035мм
• Толщина холоднокатаного субстрата для цинкового покрытия 1 класса меньше толщины готового проката на 0,05мм, 2 класса — на 0,03мм

Масса 1 м2 считается по формуле: M=t*l*h*?, где t-ширина, l-длинна, h- толщина, ?-плотность.

Пример расчета массы 1 м2 оцинкованного проката с полимерным покрытием толщиной 0,5мм, 2 класс покрытия цинком: m=0,47 х 1 х 1 х 7,85+0,0216 х 1 х 1 х 7,13+0,035 х 1 х 1 х 1,5=3,89кг

Пояснение: толщина холоднокатаного субстрата в мм, умножается на площадь листа (1х1м) и на плотность железа (7,85 т/м3) — получается масса подката. Прибавляется масса оцинкованного покрытия — толщина оцинкованного слоя при 2 классе покрытия (из таблицы ) умножается на площадь и на плотность цинка (7,13 т/м3). Далее прибавляется масса полимерного покрытия, которая расчитывается как толщина (0,035мм), умноженная на площадь, умноженная на плотность (1,5 т/м3).

Технические характеристики: размеры рифелей, листов и масса проката

Рифленые листы могут отличаться друг от друга не только по типу сплава, но и по толщине листа: от 2,5 – 12 мм. Высота рифилей может также варьироваться в пределах от 3 до 6 мм.

Ширина рифленого листа может составлять 600-2200 мм, а длина от 1400 до 8000 мм. При этом высота рифелей не должна превышать 30 % от общей толщины изделия.

При этом рифели, как в целом листы, также имеют по ГОСТу следующие параметры. Ширина для прямоугольного рисунка равняется 5 (±0,15) мм, для овального узора ширина 3,6-6 (±0,15) мм. Если рифленый лист имеет толщину более 5 мм, то высота рифлей будет не менее 1 мм.

В рифленых листах с рисунком чечевичной формы длина рифеля может составлять 24 мм, а радиус закругления 30 мм. Расстояние между смежные рифелями должно соответствовать установленным ГОСТам и быть в пределах 20,25 и 30 мм.

Рифленые листы, где в качестве геометрического рисунка выбран ромбический орнамент, имеют более лояльные требования и допуски по размещению фигур на поверхности металлопроката. Ромбы, где соотношение сторон равняет 25-30/60-70 наиболее распространенные, но возможно производство и по другим размерам рифелей.

При выборе стройматериала особое внимание уделяется массе изделия. На 1 кв.м. рифленого листа приходится:

• с прямоугольным рисунком 21-99,3 кг;
• с овальным орнаментом 20,1-96,8 кг.

Общие характеристики рифленых листов

Основное определяющее свойство всех типов этой металлопродукции – выпуклое рифление, обеспечивающее антискользящие свойства.

Помимо материала изготовления, эту металлопродукцию различают по:

• толщине листа без рифления;
• количеству рельефных выступов на 1 м2 поверхности;
• типу рифлей – в виде ромбов или чечевицы – и схемы их расположения.

Виды рисунков

• «Даймонд» – самый простой, состоящий из совокупности мелких рифлей, расположенных перпендикулярно друг к другу.
• «Дуэт» – рисунок, отличающийся от предыдущего спаренным размещением рифлей.
• «Квинтет» – сложный рисунок, состоящий из элементов, расположенных в шахматном порядке.

Эта металлопродукция применяется в строительстве для наружной и внутренней отделки, в различных отраслях промышленности для сооружения переходов, ступеней, площадок технического обслуживания, в садоводстве и ландшафтном дизайне, дорожном строительстве.

Применение металлопроката

Основная отрасль нуждающаяся в рифленых листах – строительная индустрия. Данный прокат лежит в основе возведения лестничных конструкциях, в частности на открытых уличных площадках, порогов и пандусов у входа в помещение. Является основным материалом для настила полов в шиномонтажных сервисах. Рифленый лист применяется для армирования пола или возведения стеновых перегородок. Может применяться для конструирования смотровых площадок, пешеходных переходов и вентиляционных систем.

Рифленый лист находит применение в сельскохозяйственной индустрии, в частности для облагораживания ферм. В емкостях из рифленого листа удобно хранить зерно, сено и другие смеси.

Область применения рифленых листов напрямую зависит от толщины изделия. Для возведения небольших построек, гражданских объектов используются листы менее 3 мм. В крупных промышленных предприятиях применяются рифленые листы толщиной более 3 мм.

Популярность стройматериал завоевал во многим областях и сферах деятельности человека. Удалось достигнуть этого за счет целого ряда уникальных свойств материала:

• нержавеющая не поддается действию солей и влаги что делает материал устойчивым к коррозии;
• высокая воздухопроницаемость за счет рифелей сквозного типа;
• стойкость к деформациям, физическим и механическим повреждениям;
• противоскользящая поверхность;
• эстетическая привлекательность стройматериала;
• простота в обработке: возможность резки, сварки листов;
• срок эксплуатации свыше 35 лет.

Требования к качеству проката, маркировка листов

Чтобы на рынке не запутаться в сортаменте и подобрать подходящий тип проката, следует знать, как правильно читать маркировку, и что обозначает каждая буква на ней. Как понять, что подразумевается под наименованием «лист ромб В-К-ПУ-4,0х1500х6000 БСтЗсп ГОСТ 8568-77″. В начале каждого именования стоит название продукта и тип рисунка, затем ее параметры (толщина, ширина и длина), после чего в маркировке указывается марка стали и ее сертификацию на соответствие требованиям ГОСТ.

Независимо от того, какую имеет рифленый лист маркировку, он должен соответствовать общим требованиям к качеству продукта. Ширина изделия должна соответствовать указанному на маркировке, при этом погрешность может составлять до +25 мм. Все листы поступившие в продажу должны быть отшлифованы со всех сторон, полное отсутствие зазубрин. Поверхность изделия с гладкой стороны не должна иметь пузырей или явного загрязнения металла. Лист со стороны рифелей должен иметь четкий орнамент, где величина шага одного рифеля до другого будет идентичная.

Изделия, в которых были обнаружены технические нарушения в виде прокатной плены или расслоения кромки, являются бракованными и в продажу не поступают.

Источник: cvet-metall.com

Лист стальной рифленый г/к 5х1500х6000 чечевица

Металлопрокат → Продукция → Лист стальной → Лист горячекатаный рифленый → Лист рифленый стальной г/к 5х1500х6000 чечевица

Рисунок: чечевица

Толщина основания листа, мм: 5,0 Ширина листа, мм: 1500 Длина листа), мм: 6000 Ширина основания рифлей, мм: 5,0 Масса 1 м. кв., кг: 40,5 Метров квадратных в тонне: 24,7 ГОСТ: ГОСТ 8568-77

Лист стальной рифленый представляет собой металлопрокат из углеродистой кипящей, спокойной или полуспокойной стали, на поверхности которого имеются чечевичные и ромбические выпуклые рисунки, расположенные под углом друг и другу. В зависимости от материала, различают стальной, алюминиевый и нержавеющий рифленый лист.

Основная функция листа стального рифленого – противоскользящая. Рифленые стальные листы используются в качестве напольных и стенных покрытий, для ступеней лестниц, настилов в промышленности и метро. Применяется в сельском хозяйстве и станкостроении. Часто стальной рифленый лист используют для отделки зданий.

Стальной рифленый лист является одним из самых востребованных видов металлопродукции. Особенной популярностью этот прокат пользуется в нефтегазовой сфере.

Лист стальной рифленый, поставляемый , отвечает всем требованиям ГОСТ.

Высота рифления стального листа варьируется в зависимости от толщины изделия. При этом толщина готовой продукции не учитывает высоту рифлений. Конфигурацию и расположение рифлей определяет производитель. Высота рифлей листа составляет от 0,2-0,3 толщины, но не менее 0,5мм.

Лист стальной рифленый поставляется в виде рулонов или листов.

Лист стальной рифленый производится нормальной или повышенной точности. Длина листов может быть мерной (вся продукция одинаковой длины), не мерной (листы различны по длине) и кратной мерной (минимальная длина листа).

предлагает широкий выбор стального рифленого листа.

Размеры, масса и количество метров в тонне листа стального рифленого горячекатаного
