Фрезер для врезки дверных замков и петель: настройка, шаблоны и фрезы, видео

Суть методики

Вместо того, чтобы после расчерчивания разметки по петле выдалбливать в древесине паз при помощи молотка и стамески, прибегаем к другой методе. Мы при помощи пальчиковой фрезы сделаем эти углубления, значительно быстрее и красивее.

@youtube.com, канал Школа Ремонтника

Обратите внимание: гнездо под врезной замок лучше сделать перьевым сверлом, не кривляясь и не перенастраивая фрезер. Дальше я опишу эту методику.

Разметка под петли

Я не буду описывать изготовление шаблонов для разметки, поскольку на разных дверях петли могут отличаться и размерами, и геометрией. Посему делаем так: отмеряем от верхнего торца полотна с петлевой стороны вниз по стоевой на полтора размера петли. Скажем, если петля имеет размер 120 мм, отступаем 180, и так же поступаем с нижним навесом.

Если петель три (а бывает и такое, когда дверь достаточно массивная), то третий навес располагают по той же схеме. Он должен располагаться вверху в полутора размерах от верхнего навеса, а не посередине высоты двери. Освойте сразу эту простую схему, чтобы в дальнейшем не путаться с размерами и расстояниями.

@youtube.com, канал Школа Ремонтника

На дверной коробке разметку делают так. После того как она собрана в черновом варианте, кладут её на ровное место. Вкладывают в неё дверное полотно так, чтобы зазор сверху был около 2-3, а снизу — 7-8 миллиметров, поскольку дверь имеет свойство слегка провисать на петлях. Особенно актуально это правило, если коробка с порогом. С боков зазор между полотном и коробкой в идеале должен составлять по пять миллиметров и с замковой, и с петлевой сторон. Очерчивают на торце коробки (при вложенной в неё двери) положение петель.

После того как разметка нанесена карандашом, настоятельно рекомендую легонько пройтись стамеской по её контуру. Это очень упростит задачу при последующей выборке. Особенно обращайте внимание на участки, где стамеска расположена поперёк текстуры дерева (если навешиваются деревянные двери).

@youtube.com, канал Школа Ремонтника

Внимание! Не брезгуйте вгонкой двери в размеры коробки! Этот совет особенно актуален, если дверь вдруг окажется не идеально прямоугольной формы. Бывает и такое, поверьте на слово.

Разметка под замок

Сразу прикиньте высоту, на которой бы вам было удобно расположение дверной ручки. Для кого-то лучше взять 80 сантиметров от низа дверного полотна, другим поднять до метра. Для нормального человека ростом 175 сантиметров, как правило, удобна высота ручки около 90 см. Отсюда и отталкиваемся при разметке.

Кладём врезной замок на дверную стоевую так, чтобы его планка была заподлицо с торцом двери. Отмечаем карандашом точку, где будет располагаться ручка.

@youtube.com, канал Ремонт квартиры своими руками (Remontkv.pro)

Далее вставляем дверное полотно в фиксаторы замковой стороной вверх. Прикладываем планку к торцу, обрисовываем её, следя за тем, чтобы она была приложена к двери ровно, без перекосов. После этого стамеской аккуратно выбиваем контур по периметру разметки. Чтобы чётко определить посадочное место для замка, советую сделать вспомогательную вертикальную разметку на замковом торце двери, найдя середину её толщины, как правило, это 16-20 миллиметров. Она пригодится при высверливании посадочного гнезда перьевым сверлом.

Как установить замок с помощью шаблона?

Установка замка с использованием шаблона происходит по аналогичной схеме, только углубление в торце двери делают большего размера. Процесс состоит из следующих шагов:

• Створку надёжно фиксируют на полу боковым торцом вверх. Карандашом наносят разметку будущей врезки. Корпус замка прикладывают к торцу двери и обрисовывают его.
• По разметке выставляют шаблон. Регулируют совпадение границ матрицы с нарисованными линиями.
• Выборку древесины осуществляют фрезером. При отсутствии инструмента дрелью высверливают отверстия, а оставшиеся перемычки вырубают стамеской. Глубина выборки должна соответствовать длине корпуса замка.
• Шаблон снимают с двери. Замок прикладывают к лицевой части створки, отмечают отверстия для ручки и замочной скважины. Перьевыми свёрлами проделывают отверстия. Замок вставляют в вырезанное углубление, фиксируют саморезами.
• Створку навешивают петлями на коробку. В закрытом состоянии отмечают место расположения ответной планки. К лудке фиксируют шаблон, регулируют по разметке окошко, выбирают углубление фрезером или стамеской.
• Завершается врезка креплением саморезами ответной планки, проверкой работоспособности замка.

Самодельное приспособление для врезки фурнитуры можно собрать по индивидуальным размерам, придумать свою удобную конструкцию, усовершенствовать зажимы.

Гнёзда под петли

Сразу оговоримся: я предполагаю, что ручным фрезером читатель хоть немного работал и хотя бы знает, как его включать, регулировать обороты и поднимать/опускать фрезу. Так вот, берём ненужный брусочек, регулируем выход фрезы на глубину петли от опоры фрезера и пробуем выбрать с него небольшой фрагмент. Размер фрагмента делаем таким, чтобы можно было померить глубину утапливания петли. Ведите фрезер по направлению вращения фрезы — так намного легче работать.

@youtube.com, канал Школа Ремонтника

Померили, прикинули — переходим к делу. Удостоверившись, что поставленное в фиксаторы петлевой стороной вверх полотно не болтается, по разметке выбираем посадочное гнездо под петлю. Затем примеряем, чтобы она входила по габаритам и была полностью утоплена в массив полотна.

Совет: если опыта маловато, сделайте пару-тройку пробных навесов всё на том же ненужном брусочке. Это очень полезное вложение вашего времени и сил.

При навеске на коробке, вместо брусочка берётся образовавшийся при её сборке обрезок. Дело в том, что отобранная четверть на коробке, или, как её ещё называют, фалец, не даст вам поставить площадку фрезера непосредственно на плоскость, где будет находиться петля. Фрезер придётся перенастроить. Как именно — увидите, начав крутить в руках обрезок коробки.

Рекомендую: чтобы не перенастраивать фрезер несколько раз, навесьте сначала петли на всех дверных полотнах (если их несколько), затем начинайте возню с коробками.

Замковая часть

Прежде всего, нужно выбрать и подготовить перьевое сверло. По диаметру оно должно быть на 2-4 мм больше, чем толщина врезаемой части замка. Лучше дайте запас побольше: идеально удержать дрель перпендикулярно торцу двери сложновато, наверняка будет небольшая погрешность из-за того, что по разным волокнам сверло может чуть дёрнуться. Для того чтобы отверстие не получилось слишком мелким, или наоборот, чересчур глубоким, обматываем пёрку изолентой на уровне чуть больше, чем размеры утапливаемой части. Маркер и карандаш для метки не очень годятся, поскольку быстро стираются.

@youtube.com, канал Ремонт квартиры своими руками (Remontkv.pro)

После того как гнездо готово, не спешим выбирать выемку под накладку. Во-первых, проверяем, вошёл ли замок в гнездо, во-вторых, настраиваем на брусочке фрезер. И только затем отбираем выемку.

Отверстие под ручку сверлится в последнюю очередь. И то после того, как ещё раз прикинули замок к стоевой и убедились, что не ошиблись с предварительной разметкой. Опять же, сверло берите диаметром миллиметров 12-16 — ручка перекроет отверстие, а погрешность в измерениях никто не отменял.

Распространённая ошибка — ответную часть от замка на коробке размечают до момента, когда дверь уже поставлена и монтажная пена высохла. Не надо этого делать! Своё положение ответка займёт только после установки, так что не пытайтесь его рассчитать или угадать. Здесь спешка ни к чему, иначе, скорее всего, придётся перебивать её по месту — язычок замка почему-то не будет попадать в предназначенное для него гнездо.

Источник

Как сделать самому шаблоны для врезки?

• доска. Толщина от 20 мм, длиной в 40 см;
• ДВП размером 1*1 метр. Такой размер оптимален для выполнения врезных работ. Но это не критично, каждый сам подбирает размеры;
• брусок из дерева;
• рейка. Длина около 150 см;
• электродрель;
• лобзик;
• крепежи – болты с барашками. Они понадобятся для функционирования готового приспособления.

Процесс изготовления следующий.

• Первым делом подготавливают чертеж. Любое дело начинается с планирования. Если деталь не продумана до мельчайших деталей, то процесс изготовления затянется, возникнут сомнения и лишние дилеммы. Разработайте свой или найти чертежи в сети интернет.

• Итак, чертеж имеется. Приступаем к выполнению.
• Берется ДВП и из него вырезается нужный по размерам кусок.
• По двум краям куска просверлите по 3 отверстия с каждой из противоположных сторон. Расстояние между отверстиями должны быть одинаковыми и на равном отдалении от центра куска.
• Далее в центре куска проделывают отверстие при помощи лобзика. Размеры для отрезаемой части 13,5*7 см.
• Возьмите рейку. К одному из краев рейки прикрепите брусок, который выступит в роли ограничителя.
• Прикрепите ограничитель к плите.
• Вырезать еще три накладки из доски. Две из них одинакового размера, предназначены для крепления по горизонтальным краям изделия и одна для вертикального края.
• Каждая из накладок пропиливается продольно в двух местах. Эти пропилы выполняют функцию изменения размера отверстий под врезные фурнитуры.
• Накладки после того как готовы, прикрепляются к общей конструкции.

На этом самодельное приспособление готово. Можно использовать сделанный своими руками шаблон для врезки фурнитур.

Инструкция по врезке петель в межкомнатные двери своими руками

Автор статьи: Иванова Александра 18 марта, 2021

Дверные петли – важный элемент межкомнатной двери, от которого зависит ее функциональное предназначение, правильное открывание/закрывание. Наибольшей популярностью пользуются врезные петли. Соблюдая инструкцию и рекомендации опытных мастеров, их можно установить самостоятельно.

Особенности работы с разными видами

Установка отличается от типа фурнитуры. Разновидности врезных петель:
Разъемные петли легче в монтаже, т. к. две части устанавливаются отдельно, после чего навешивается дверь. Этот вид используют, когда приходится часто снимать межкомнатную дверь, например, при заносе мебели. Делятся на левые и правые. При их покупке необходимо учитывать этот момент. Разъемные петли требуют четкой разметки, без малейших погрешностей.

Универсальную петлю установить сложней, т. к. к коробу петля фиксируется после закрепления второй части на полотне. Поэтому дверь требуется держать на весу или воспользоваться упорами. Эта разновидность неразъемная. Если понадобится снять дверь, придется откручивать петлю.

К врезным петлям по способу монтажа также относятся скрытые петли. Непрофессионалу их установить бывает сложно, т. к. корпус с шарниром помещается внутрь полотна. С помощью фрезера делается глубокое посадочное место. Для монтажа нужна исключительная точность.

Дополнительные инструменты и рекомендации по ним

Для установки замка в межкомнатную дверь обязательно нужно использовать рулетку. Она помогает точно отмерять необходимые расстояния. Кроме того, полезными приспособлениями окажутся:

сверло диаметром 0,2 см.

Покупать наборы сверл надо в магазинах, продающих фурнитуру для дверей. Но можно искать их и в мебельных магазинах, и на строительных рынках, и в гипермаркетах товаров для дома и ремонта. Выбор зависит от личных предпочтений. Важно: сверло должно быть толще, чем замок. Если каких-то инструментов не хватает, а они нужны срочно, стоит обратиться к службам, сдающим инвентарь напрокат.

Большую пользу в ряде случаев может принести перфоратор. Он нужен, чтобы выровнять и увеличить проем. Перфоратором сверлят отверстия, куда будут ставиться анкерные дюбеля. Приобретая или беря напрокат шуруповерт, стоит выяснить, идут ли в комплекте необходимые насадки. Если придется обрабатывать труднодоступные участки, распускать наличники или доборы, иногда надо приготовить электрический лобзик.

Подбирая карандаши и маркеры для разметки полотна, надо отказаться от покупки изделий с очень жесткими стержнями. Они будут оставлять следы, избавиться от которых окажется крайне тяжело. Чтобы точнее отмерить все размеры, надо использовать рулетку с лентой длиной 3 или даже 5 м. Определить, насколько глубоко нужно врезать замок, поможет штангенциркуль. Чтобы точнее ориентировать замки, исключив перекосы, требуется использовать пузырьковый строительный уровень.

Но поскольку запоры устанавливаются обычно на небольшой части двери, придется использовать стальную линейку. Она гораздо прочнее деревянной и пластиковой, может выдержать даже случайное воздействие инструмента. При помощи проверочных угольников из металла замеряют углы. Ещё это приспособление нужно, чтобы настраивать электрический инструмент. Обязательно надо приготовить набор отверток, тем более что он пригодится еще и при установке петель.

Особого внимания заслуживают пилящие инструменты. Торцевую пилу берут, когда требуется точно пропилить наличники и бруски. Обычные ножовки и даже качественные лобзики могут раскалывать края деталей. Те станут неровными, и это не позволит установить замок полноценно. Чтобы распилить доборную планку, используют дисковые пилы.

Еще следует приготовить: монтажный пистолет для подачи пены, зубила и пики к перфоратору, пилки для лобзика.

Как врезать замок в межкомнатную дверь самому, смотрите в видео.

Такой ручной электрический инструмент, как фрезер, может успешно использоваться для выполнения различных видов обработки изделий, изготовленных из древесины. С помощью этого оборудования и набора рабочих насадок к нему можно не только выполнить декоративное оформление поверхности изделия из древесины, но и качественно подготовить к установке мебельный фасад или дверь, применив фрезер для врезки замков, дверных и мебельных петель. Конечно, выполнить процедуру выборки пазов в деревянном изделии можно и вручную (с помощью обычной стамески и молотка), но при использовании фрезера производительность такой операции увеличивается в разы, а также значительно повышается качество конечного результата.

Выборка углубления под замок фрезером, размещенным на специальном приспособлении

Инструменты для врезки и порядок работы с ними

Для врезки петель в межкомнатную дверь необходимы следующие инструменты:

Профессионалы предпочитают использовать шаблоны и фрезерный станок. Это оборудование облегчает работу, и в результате получается ровная выборка под карту петли.

Многие мастера применяют шаблон Павла Солдатова. Порядок его настройки:

Для врезки петель используют погружной фрезер.

Если шаблона не имеется, можно обойтись без него. В этом случае отмечается местоположение петель, обводится острым карандашом и прорезается ножом.

Предпочтительней использовать небольшую фрезу, в этом случае понадобится вырезать меньше материала вручную в углах выемки.
Ход работы:
После установки карты на полотне, переходят к коробке. На нее переносится расположение петель. Для этого полотно совмещается с петельным брусом с учетом верхнего зазора 3 мм. Делается отметка. Приложив к ней петлю, обводят по периметру, прорезают ножом. Если стойка ровная, без выступа, то сложностей при работе фрезером не возникнет. Выборка делается таким же образом, как и на полотне.

Если на петельном брусе имеется выступ (упорная четверть), то он помешает работе фрезера, подошва будет лежать на плоскости только одной стороной. В этом случае некоторые мастера предлагают следующий способ:

Какие фрезы использовать

Для врезки замка в межкомнатную дверь используются пазовые концевые фрезы с режущей кромкой на боках и торце.

Есть специализация — фрезы, предназначенные именно для этой операции. Они отвечают требованиям по глубине и ширине выборки, резцы выполнены из твердых сплавов (типа ВК8), которые одинаково хорошо выбирают пазы в древесине любой твердости, МДФ, пластике и композитных материалах, хорошо прорезают ламинат.

Такие фрезы выпускаются разных размеров. Средние значения:

• высота режущих ножей 30 мм;
• диаметр рабочей части фрезы 12 мм;
• общая длина фрезы 120 мм;
• хвостовики в трех вариантах – 8 мм, 10 мм и 12 мм.

При ходе фрезы на фрезере 70 мм такой фрезой можно выбрать паз под замок глубиной около 90 мм.

Также есть фрезы больших размеров:

• диаметр рабочей части 16 мм;
• общая длина 130 мм.

Их стоимость колеблется около 1500 руб., плюс/минус 300-500 руб. Но есть экземпляры стоимостью всего 150-500 руб. и свыше 3000 руб.

Полотна многих современных дверей из МДФ, брусков (не из деревянного массива) могут иметь небольшую толщину бокового бруска, в который врезается замок. Например, 50 мм, за которыми начинается пустота. Для таких дверей не обязательно использовать длинные фрезы с большой глубиной выборки.

Ручной способ

При отсутствии фрезерного станка можно врезать петли ручным способом, сделав выборку с помощью стамески и молотка.

Разметка

На дверном полотне отмечают местоположение верхней и нижней петли. Для этого с помощью рулетки или линейки отмеряют 20 см от верхнего и нижнего края. Чтобы не ошибиться, мастера рисуют стрелку, указывающую, куда от отметки будет направлена петля. Стрелки направлены к центру торца двери.
К отметке приставляют карту петли и остро заточенным карандашом обводят ее контур. Шарнирная часть не должна касаться полотна двери.

Не рекомендуется просто измерить длину и ширину карты и нарисовать на торце прямоугольник с этими данными, т. к. карта может иметь не строго прямоугольную форму – может быть скошенной или иметь форму трапеции.

В сделанный по контуру паз петля сядет идеально. Чтобы не перепутать петли во время монтажа, их подписывают маркером В (верх) и Н (низ).

Врезка

Врезаются петли поэтапно:

Монтаж

Прикрутив саморезами одну часть петли к дверному полотну, приступают к врезке другой части к петельному брусу. Разные мастера по-разному осуществляют этот этап.

Что это за приспособление?

Суть этого нехитрого приспособления проста. Оно имеет форму, требуемую для врезки фурнитуры в корпус двери. Это относится к таким врезным деталям конструкций, как петли и замки. При помощи этого приспособления удается сделать углубления в корпусе полотна без проблем.

Внимание! Такие устройства предназначены для увеличения скорости установки фурнитуры, поэтому применяются на производствах дверных конструкций. Цены на такие приспособления немалые.

Чтобы вставить петлю или замок один раз нет необходимости покупать специальный шаблон и фрезер для врезки замков. Потому что она не окупится. Если вы сомневаетесь в своих возможностях по установке врезных деталей, обратитесь к мастерам.

Если вы сами занимаетесь установкой дверей, то вам такой инструмент явно послужит хорошую службу. Можно не приобретать в магазине заводское изделие, а изготовить его самостоятельно. Так вы сэкономите средства и получите полностью идентичное изделие.

Выбираем инструмент

Начнем с выбора подходящего фрезера. На сегодняшний день выпускаются модели, имеющие различное назначение и, соответственно, носящие разные названия:

В целом, если вам нужен фрезер для врезки петель, подойдет как первая модель, так и третья. Но здесь учтите, что погружные модели являются узкоспециализированными. При этом комбинированные скорее считаются профессиональными. Имея больший вес, они отличаются большей сложностью настройки.

Если вы не имеете опыта работы с фрезерами, то лучше использовать обычный погружной фрезер

Поэтому, если у вас нет опыта работы с фрезерами, лучше отдать предпочтение стандартному погружному – проблем наверняка не возникнет.

Основные параметры

Когда вы определились, какой вид фрезера будете использовать, также не лишним будет определиться с конкретной моделью. Каждая из них обладает рядом важных факторов.

Один из них – мощность. Здесь всё довольно просто. Чем выше мощность, тем больший слой сразу сможет снимать фреза. Поэтому профессионалы, набившие руку, покупают обычно мощные фрезера, чтобы быстрее справиться с большим объемом работы. А вот домашнему мастеру лучше подойдет инструмент со средней мощностью. Ведь за мощность приходится расплачиваться – такие модели стоят значительно дороже, да ещё и имеют больший вес. Нередко новички, беря в руку мощный фрезер, просто не справляются с ним и повреждают рабочую поверхность. Поэтому гнаться за высокой мощностью не стоит.

Также стоит обратить внимание на наличие функции регулировки скорости. И здесь желательно не экономить – возьмите модель с такой функцией. Благодаря этому можно будет подобрать оптимальный скоростной режим для выполнения любой работы. Для черновой обработки выберите высокую скорость, а для ювелирной доработки – более медленный. Тогда результат работы будет более аккуратным.

Некоторые модели имеют функцию подсветки. Это вовсе не пустая трата денег – если работать в условиях недостаточного освещения, то бывает сложно проделать работу действительно ровно. Поэтому потратиться на инструмент с такой функцией однозначно стоит.

Фрезер с подсветкой часто бывает нужен в работе при слабом освещении

Остальные функции (если только вы не являетесь профессионалом, выбирающим универсальный инструмент) можно считать ненужными, повышающими стоимость фрезера и сложность работы с ним.

Наконец, не лишним будет просто подержать фрезер в руках, взвесить его, прикинуть, насколько эргономичные у него ручки, удобно ли будет с ним работать. Обязательно убедитесь, что выбранная модель не слишком тяжелая для вас. В противном случае при использовании инструмента вы будете не столько концентрироваться на работе, сколько на том, чтобы не уронить фрезер.

Подготовка коробки и правильный запил петель

Просматриваем рейки коробки на наличие кривизны. В зависимости от профиля бывают разные виды запила, он может быть и под 45 градусов, но в нашем, случае классический профиль с выборкой. Зарезаем ровные углы, дину рейки делаем 2022 мм ( это с учетом зазора от пола 10 мм или 15 мм и зазором для дверей между коробкой и дверью примерно 2 мм ). Лучший и быстрый способ для облегчения самостоятельной установки петель. Для этого берем две струбцины и покручиваем их к двери по торцам. Кладем рейку, коробки на струбцину от верха с помощью угольника отмеряем 3 мм или используем петлю для определения зазора.

Важно оставить зазор между краем коробки и дверным полотном 1-2 мм. Это нужно для того чтобы двери не терли и не скрипели в процессе закрывание и открывания.

Поскольку глубина коробки бывает разная, то здесь нужно четко посчитать зазор. Обычно делают зазор от края петли плюс 2 мм. Установив зазоры высоты, и бокового расстояния прикручиваем коробку к петле, проверяем закрывание, все отлично обводим контур петель ножом и снимаем рейку.

Читать также: Станок гриндер своими руками чертежи

Запил петель на коробке

Берем с помощью, стамеской делаем выборку. Это можно сделать фрезером вот так как на фото такая же манипуляция, выставляем нулевую отметку плюс глубину петли. Для четкости заразе используем вторую палку коробки, она не даст случайно заглубить выборку. Производим выборку дверной коробки фрезером, для удобства фиксируем струбциной. После выборки дорабатываем стамеской. Вот и готово теперь наши дверные петли четко совпадают.

Врезка замка и высота установки ручки

Обычный стандарт установки ручки замка от 900-100 мм в зависимости от дверного замка и удобства использования. Замки и защелки обычно бывают разной толщины притворной планки и могут быть, как прямоугольными, так и с полукруглыми краями. Рассмотрим варианты врезки дверных замков, но принцип у них один. Замок с прямоугольными краями прикручиваем к двери лицевой стороной по центру, из расчета, что ручка будет 1 метр от края двери. Обводим контур строительным ножом, и у нас получается контур для врезки стамеской или при помощи фрезерного станка. Способ врезки замка с полукруглыми краями, эти замки обычно рассчитаны под установку с помощью фрезера.

Важно не нужно сильно углублять выборку под декоративную пластину замка, пускай она лучше немножко выступает. Берем, прикручиваем замок к торцу двери лицевой стороной с учетом, что ручка будет посередине двери расстояние ручки от пола 1 метр: Контур замка четко обводим карандашом; Берем нужный диаметре фрезы; Выставляем глубину заглубление; Выставляем упор фрезерного станка. Теперь не спеша начинаем первую выборку, ведя по контуру, главное не зайти за края, чтобы не испортить дверь. Приступаем ко второму этапу врезки замка, замеряем ширину тела замка, берем цангу нужного диаметра и начинаем выборку глубины. Меняем на удлиненную цангу и выбираем полную глубину замка.

Очень аккуратно работайте, плотно держите станок, потому что могут быть гвозди, сучки, шурупы. Важно знать, что идет вибрация фрезерного станка, и покрытие полотна двери может повредится (особенно это касается дешевых моделей станков).

Приступаем к установке ручки, отмечаем карандашом центры ручки и обводим контур личинки замка, для сверления отверстий используем перья по дереву нужного диаметра. Обязательно сверлить отверстия с двух сторон двери, чтобы не вырвать кусок полотна.

Собираем коробку

Поскольку с длинной мы уже определились (2018мм). Ширину считаем с условием того, что нужно сделать зазор между коробкой и дверью по 2 мм с каждой стороны. Нужно обратить внимание на петли, какой там продольный зазор. Всё учли, делаем запил ширины. При сборке коробки очень удобно использовать угловую струбцину. Кладем все детали на ровную поверхность и выставляем четко углы и наклоны.

К вашему вниманию видео по установке дверей, различные варианты монтажа, советы мастеров установщиков дверей и способы врезки дверной фурнитуры.

Устанавливать замки на межкомнатные двери чаще всего приходится методом врезки. Но приглашать для этого мастеров совсем необязательно. Но вот использовать профессиональный инструмент (и тщательно подбирать его) придется в любом случае.

Настраиваем фрезер перед работой

Во многом легкость и качество работы зависит от того, насколько правильно настроен фрезер для дверных петель. Так что, прежде чем приступать к вырезанию пазов для дверных петель, нужно выполнить определенные действия. Самое важное здесь – глубина, на которую фреза будет врезаться в обрабатываемую поверхность. Это зависит от того, какую толщину имеют петли, которые будут установлены на дверь. Поэтому желательно уже иметь их под рукой, чтобы иметь возможность правильно настроить фрезер.

Всю работу можно выполнить в несколько этапов:

Как видите, ничего сложного здесь нет – справиться с этой работой сможет каждый новичок.

Как выбрать фрезерное приспособление

Специалисты отмечают, что оно помогает в несколько раз ускорить процесс работы. Мало того, подготовленная ниша получается куда ровнее и аккуратнее, чем при использовании ручного инструмента. Знакомясь с отзывами, надо сразу выяснять, обеспечиваются ли оба этих параметра или нет. Существуют различные виды устройств для врезки замков, но они не заменяют друг друга — так что на этот момент стоит обратить особое внимание. Вертикальный, он же погружной, аппарат как раз позволяет выбирать пазы произвольной глубины.

К сведению: этот инструмент пригодится для закрепления не только замков, но и дверных петель. Если требуется сделать края выемки эстетичнее, на помощь приходит кромочный (иногда называемый окантовочным) аппарат. Специалисты предпочитают использовать комбинированное устройство. Оно сочетает обе функции и позволяет исключить перемещение двух тяжелых машин на каждый объект. Однако стоимость подобного оборудования закономерно будет выше.

В домашних условиях правильнее использовать специализированный фрезер. При этом особенно высокая мощность ему не требуется, наоборот — она только неоправданно увеличит тяжесть станка. А вот опция регулировки скорости вращения фрезы для любителей очень ценна. Она поможет аккуратнее выполнить все запланированные работы. Важно: в хорошем станке такой переключатель размещен в безопасном месте (даже при работе туда можно протягивать руку безбоязненно) и позволяет регулировать темп вращения плавно, а не ступенчато.

Читать также: Как прозвонить телефонный кабель тестером

Еще один значимый фактор — насколько далеко фреза может выходить за пределы зажима. Обычно этот показатель иллюстрируется цифрами в названии модели, а выражается в миллиметрах. Но все же стоит ознакомиться с технической документацией, чтобы максимально исключить ошибки. Кроме того, надо посмотреть на то, удобно ли будет использовать фрезер.

Это определяется:

длиной сетевого кабеля;

расположением ручек и иных элементов управления;

перечнем выполняемых функций.

Перед покупкой стоит запустить станок. Если он качественный, перемещение головки должно происходить совершенно свободно. Недопустимо наличие малейших перекосов и люфтов. Чем меньше шума, тем лучше. Еще следует посмотреть:

широк ли обзор рабочей поверхности;

предусмотрена ли там дополнительная подсветка;

есть ли вспомогательные насадки, держатели и так далее.

Установка петель фрезером

Для проведения работ домашнему мастеру понадобится только сам фрезер для петель, а также карандаш, фломастер или канцелярский резак – подойдет любой инструмент, позволяющий оставлять отметки на деревянной поверхности. Впрочем, если вы не обладаете ювелирной точностью, то не лишним будет запастись также хорошо отточенной стамеской и небольшим молотком.

Перед началом обязательно сделайте разметку петель карандашом или фломастером

Весь процесс изготовления пазов фрезером происходит следующим образом:

На этом работу можно считать завершенной – осталось только вложить петли в подготовленные пазы и надежно зафиксировать их при помощи саморезов.

Статья подготовлена при информационной поддержке компании Multicut https://www.multicut.ru/catalog/frezery/ фрезерно – гравировальные станки от производителя.

Источник

Что такое фреза, какие преимущества она дает при установке замочка в дверь?

Ручной фрезер (в народе просто фреза) в свое время позволил сделать прорыв в деревообработке, ведь с таким инструментом сложную резьбу по дереву можно делать практически «на коленке». Преимущество ручного фрезера в его портативности. В повседневной работе плотника могут возникать различные ситуации, когда нужно выполнить работу по месту. Ранее нужно было либо тащить изделие в мастерскую, либо пользоваться стамеской и соответственно получать более грубый и приблизительный результат.

Теперь можно просто взять фрезер с собой, занести в любое помещение, затащить на крышу или в другие труднодоступные места и совершить нужные действия без лишних временных затрат. Установщики дверей серьезно облегчили себе работу начав пользоваться ручным фрезером.

Воспользовавшись подходящей фрезой можно произвести врезку запирающего устройства в разы быстрее, экономя дополнительные 30 минут времени. Это довольно значительно, если учесть, что на монтаж межкомнатной двери под ключ у специалиста уходит 2 часа.

Не следует забывать о том, что раньше мастера при врезке замка вынуждены были «выковыривать» стамеской глубокий паз под него. Тот, кто «орудовал» стамеской, знает, какой трудоемкой может быть эта работа, сколько времени для этого нужно, не говоря уже о риске

Ведь стамеска от неосторожного движения может выскочить и повредить поверхность дверного полотна. В этом случае с одной стороны мастер дискредитирует себя, а с другой пострадает финансово, ведь он будет платить за новую дверь из своего кармана

Разновидности фрез: какие пригодятся при монтаже запирающего устройства?

В настоящее время существует гигантское количество фрез для ручного фрезера. С помощью них невзрачный кусок дерева в умелых руках превращается в готовое изделие прямо на глазах. Все фрезы можно условно разделить на три большие группы.

• Кромочные. Служат для изготовления различных резных элементов на поверхности материала, также они пригодятся при изготовлении кромок изделий.
• Пазовые. Служат для изготовления желобков, углублений, выемок, пазов любой глубины на любых деревянных поверхностях.
• Фигирийные. Предназначены для создания различных резных декоративных элементов на мебельных фасадах, на поверхностях дверных полотен и прочих изделиях.

Для монтажа замков в межкомнатные дверные полотна потребуется именно пазовая фреза, подходящей длины. С ее помощью прорезать идеальное углубление в торцевой части дверного полотна ничего не стоит. Правда может возникнуть трудность при монтаже дверных петель, ведь под них тоже нужно прорезать ровные пазы. Но если имеется под рукой обгонная фреза, проблем никаких не возникнет.

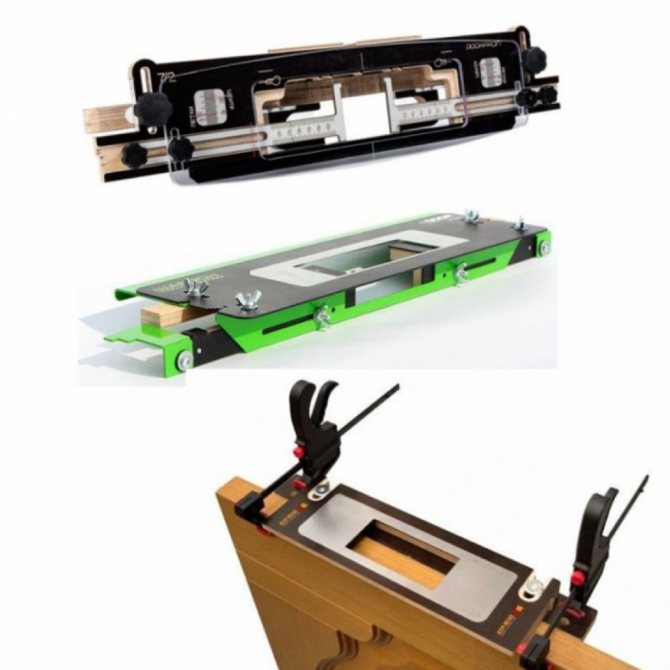

​Топ рейтинг шаблонов для врезки петель и замков в межкомнатные двери

Монтажникам дверных петель необходимо иметь комплект хорошего строительного оборудования. Наряду с привычным набором они орудуют шаблоном для врезки петель и замков. Фрезерное приспособление нужно при установке дверной фурнитуры.

Зачем нужен шаблон для фрезера?

Чтобы купить шаблон для врезки петель и замков, надо изучить их типы и особенности работы. По сути, есть всего два их вида.

Далее подробно описаны плюсы и минусы каждого инструмента для монтажа петель и замков, опираясь на профессиональное мнение установщиков межкомнатных дверей, сделаем правильные выводы и раскроем всю правду о шаблонах для врезки замков и петель.

Какой шаблон для врезки петель и замков выбирают профессиональные мастера?

Квалифицированные монтажники дотошно выбирают нужные инструменты среди предлагаемого разнообразия. Они знают о том, что малейшая ошибка испортить дорогие двери и за них придется платить.

Каретка для фрезера УФК-Профи.

Лидер на рынке среди шаблонов для врезки петель и замков. Превосходит аналогичную строительную технику по стоимости, сроку эксплуатации, удобству и функциональности. Произведена отечественной компанией Мастер Профи, занимающейся производством профессионального и любительского инструмента для врезки фурнитуры в межкомнатные двери. Они знают, что нужно для точности при монтаже фурнитуры.

Используемый материал при производстве уфк-порфи: обработанный дюралюминий, конструкционный текстолит, полиацеталь, капралон, для передвижения матрицы используются каленые валы из нержавеющей стали 16 мм., тиски сделаны из стальных валов 8 мм. с применением трапецеидальной резьбы.

Подшипники линейного перемещения увеличенные, закрытого типа, немецкого производства. Пластики и иные хрупкие материалы в инструменте для установки петель и замков уфк-профи не используются.

Этот инструмент способен установить любую фурнитуру, даже только появившуюся на рынке. Работа с ним настолько точная, что создаётся впечатление, будто фурнитуру монтировали на заводе.

Преимущества шаблона для врезки фурнитуры уфк профи:

Встроенные тиски шаблона, разработаны с двумя независимыми элементами, опорные и прижимные тиски регулируются не зависимо друг от друг. Это дает возможность:

Универсальную каретку для врезки петель УФК-Профи стоит купить потому, что её рекомендуют все опытные специалисты. Они всегда применяют в своей работе лучшие инструменты.

Многочисленные положительные отзывы говорят о том, что инструмент для установки замков и петель УФК-Профи зарекомендовал себя как лучший универсальный шаблон, который не имеет аналогов по качеству врезки, удобству работы и надежности. Заказчики отмечают, что дверная фурнитура монтируется в считанные минуты.

По сравнению с аналогичными инструментами, каретка УФК-Профи стоит гораздо дешевле, при этом она легче, функциональней и удобнее в использовании.

Сайт официального производителя где можно купить шаблон для врезки петель и замков: https://master-profy.ru/ Адрес: М.О. Балашиха мкр. Кучино ул. Южная дом 9. Часы работы: Будние дни с 10:00 до 20:00, выходные с 12:00 до 18:00.

Видео-обзор и инструкции для работы с инструментом. Информация взята с официального источника производителя:

Шаблон для врезки петель Virutex

Один из аналогов с заводской врезкой. К сожалению, имеет ряд отрицательных сторон:

В целом есть и положительные отзывы. Получается качественная и ровная врезка.

Шаблон для врезки замков Gidmaster

По сравнению с предыдущей моделью, этот кондуктор для врезки замков довольно дешёвый вариант (в пределах 12 000 рублей). Но он далеко не универсален и пригодится только в работе с замками. Да и выполнить врезку возможно только с дрелью.

До того, как купить данную модель, важно учесть, что:

Шаблоны для фрезера со вставками и копировальными втулками

Шаблоны для врезки петель и замков со сменными вставками подходят больше для любительского использования. Но работа займет много времени, потому что конфигураций и размеров множество.

В этом случае придется потратить гораздо больше денег, чем планировалось. Приобретение минимального комплекта, который подойдет только на 5 видов петель, замков, скрытых петель, защелок и ответных планок, обойдется в 15 000 рублей. Для стандартного набора при котором вы сможете врезать 30% существующей фурнитуры придется отдать не меньше 25000 руб.

На сегодняшний день полный пакет вставок насчитывает свыше 200-х шт. Стоимость каждой вставки 300-500 руб. не считая цену самой базы для вставок и копировальных втулок, все это удовольствие оценивается свыше 65000 тыс. руб.

Высокая стоимость комплекта с которым можно работать, не основная проблема шаблонов для фрезера на базе вставок.

Вставочные шаблоны имеют свои минусы:

Количество нужных вставок обновляется каждый месяц. Старые вставки для фурнитуры, которая уже не пользуется спросом, нужно будет постоянно обновлять и докупать новые. В некоторых видео отзывах установщики дверей говорили, что у них набралось по 300 шт. вставок общем весом 40 кг. И с каждым годом их становится все больше и больше.

Кондуктор для врезки замков Gidmaster подводные камни

Привлекает доступной, по сравнению с Virutex, стоимостью. От 10 до 12 тысяч рублей. При этом кондуктор не универсален. Используется только как шаблон для врезки замков.

Причем все работы придется производить дрелью. Крайне неудобно, слишком маленькие обороты, можно повредить дверь — часто получаются сколы и рваные края на двери. Тем более, если она покрыта эмалью.

1. Явный недостаток — тяжело верно выставить размер.
2. Работает только с фрезами имеющими резьбу на цанге.
3. Невозможно врезать петли, ответные планки и ригеля.
