Казалось бы, зачем бензопила дачнику, который занимается выращиванием овощей и фруктов, или владельцу загородного дома, имеющему небольшой садик и несколько клумб? Вопрос отпадает, когда возникает желание построить баньку, обновить теплицу, повалить старое дело или просто сделать скамейку для отдыха. К сожалению, любой механизм периодически нуждается в профилактике и смене запчастей, а для этого надо хорошо разбираться в устройстве изделия, к тому же ремонт бензопилы своими руками сэкономит время и деньги.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

Перестает заводиться;
Заводится, но в скором времени останавливается;
Перестает функционировать в распиле;
Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Как избежать преждевременных поломок? Советы по обслуживанию бензопилы

Главным вашим помощником должна стать инструкция по эксплуатации. Если вы ее потеряли, вы можете обратиться к дилеру компании, бензопилой которой вы пользуетесь, вам предоставят инструкцию в электронном виде.

Итак, перед каждым включением бензиновой цепной пилы обязательно убедитесь в исправности цепи, заточены ли ее зубы, хорошо ли она натянута (не провисает, но и не слишком туго натянута, ее можно немного оттянуть от полотна).

Заточить цепь можно с помощью специального станка или напильника со специальным шаблоном (в зависимости от того, какой шаг зуба цепи, есть разные шаблоны).

Каждый раз после использования бензопилу необходимо чистить: цепь, шину, воздушный фильтр, корпус, ребра охлаждения, щели и другие пазы очищаем от опилок. После использования пилы переворачиваем шину, чтобы она равномерно изнашивалась, смазываем звездочку (если есть пазы для смазки в передней части пилы).

При длительном хранении обязательно сливайте топливо и масло! Цепь и шина образуют электрохимическую пару, потому они вместе ржавеют, их нужно хранить отдельно.

Читать статью Правильная эксплуатация бензопилы

Читать статью Советы по обкатке бензопил

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить.

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

Устройство бензопилы Штиль 180

Конструкции Stihl 180 свойственна простота, а также высокое качество деталей и сборки. В комплектацию модели входит 2-тактный бензиновый двигатель, объемом 31,8 см3. Внутренние стенки цилиндра и поршневая группа ДВС покрыты защитным веществом из сплава хрома. Это продлевает сроки эксплуатации двигателя и делает его устойчивым к коррозии. Переработанные выхлопные газы из мотора попадают в глушитель, отведенный в сторону от оператора. Среди преимуществ мотора выделяется высокая надежность, хороший запас крутящего момента, долговечность. ДВС не нуждается в специальном уходе. Все, что требуется от владельца – это использовать качественное горючее и масло.

За охлаждение мотора отвечает система принудительной подачи воздуха. Фирменная система смазки Ematic равномерно распределяет масло по деталям двигателя. Это позволяет продлить их сроки эксплуатации, одновременно сэкономив моторное масло. Для гашения вибрации бензопила Stihl 180 оборудована несколькими демпферами, которые принимают колебания мотора на себя.

Для приготовления топливной смеси в устройстве пилы предусмотрен карбюратор. Особая конструкция этого узла позволяет сократить затраты горючего без потерь в КПД бензопилы.

Запуск инструмента выполняется при помощи ручного стартера. За воспламенение топлива в цилиндре бензопилы отвечает свеча и система зажигания. Крутящий момент ведущая звездочка получает от мотора через долговечную систему сцепления.

Рабочие органы модели представлены пильной шиной и цепью. Для регулировки положения цепи на шине пила оборудована боковой звездочкой. Она дает возможность настроить уровень натяжения цепи без дополнительных инструментов. В передней части инструмента можно установить зубчатый упор. При необходимости вместо шины для работы с пилой можно использовать различные насадки в виде дрели или болгарки.

В комплектацию инструмента входят щитки, защищающие правую и левую руку вальщика. Для защиты цепи от разрыва инструмент оснащен эффективным инерционным тормозом. Он мгновенно срабатывает при попадании цепи на гвоздь или другой твердый предмет,

Все запчасти и рабочие механизмы пилы Stihl 180 помещены под прочный пластиковый корпус. Он предоставляет свободный доступ к свече, резервуарам для бензина и масла, а также ко всем винтам и пружинам. Это упрощает обслуживание и ремонт инструмента своими руками.

Органы управления модели представлены кнопкой включения и выключения зажигания, рычагом переключения положения заслонки дросселя, рычагом газа. В боковой части инструмента находиться рукоятка и трос стартера.

Схема бензопилы Stihl 180 максимально проста и эффективна. Благодаря эргономике, легкости и небольшим габаритам, инструмент может использоваться не только опытными вальщиками, но и начинающими садовниками. При работе немецкая бензопила Stihl MS 180 будет показывать высокую эффективность, независимо от погодных условий, а также поставленных задач.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Все части должны быть чистыми, сухими и исправными.

Что нужно делать, если нет бензопилы?

Бензопила – это наиболее эффективный инструмент для спиливания любых деревьев.

Если же ее нет, можно воспользоваться топором и ножовкой или двуручной пилой.

Чтобы сделать подпил, ножовкой прорезают ствол поперек волокон на 1/3 диаметра ствола.

Желательно использовать ножовку с максимально крупными и острыми зубами.

Затем топором вырубают древесину под углом 45 градусов, нанося удары на 2–4 см выше пропила. После этого прорезают ствол с другой стороны на 3–5 см выше (зависит от диаметр — чем толще ствол, тем больше разница).

Если нет ни ножовки, ни двуручной пилы, то все операции выполняют с помощью топора – сначала наносят удары по линии реза, заглубляя лезвие в древесину на 1–2 см, затем рубят сверху под углом 45 градусов, формируя подпил.

Некоторые мастера делают наоборот, сначала наносят удары под углом, затем рубят перпендикулярно. Оба метода одинаковы по эффективности, поэтому можно делать так, как более удобно в той или иной ситуации.

Если хотя бы часть работ выполняют с помощью топора, то необходимо зафиксировать ствол как минимум веревкой под натягом, а лучше использовать лебедку и пружины. Если же не сделать этого, то дерево может упасть в другую сторону.

Кроме того, с помощью топора и ножовки или двуручной пилы не стоит рубить деревья, диаметр которых превышает 10 см. Их ствол слишком тяжел, поэтому из-за сильных ударов может пойти не в ту сторону и серьезно травмировать. Также топором нельзя рубить трухлявые и гнилы деревья, от ударов ветки могут отломиться и сильно ударить.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

снять глушитель;
разобрать (есть и неразборные модели);
очистить от нагара, используя моющие средства;
высушить феном;
установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Почему не заводится и что делать

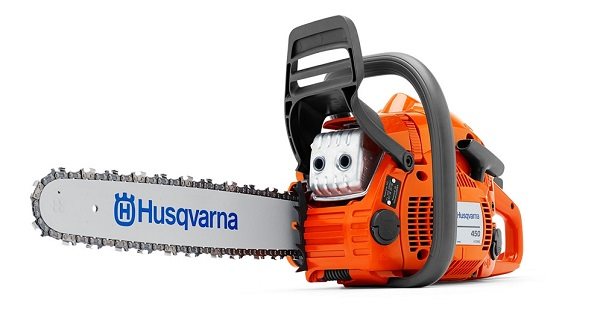

Среди неисправностей бензопилы Хускварна выделяют слабый запуск двигателя. Мотор или совсем невозможно завести, или он плохо заводится.

На вопрос, почему не заводится бензопила, однозначного ответа нет. Главной сборочной единицей инструмента является двигатель. На стабильность работы влияют такие условия:

смешивание топлива;
воздух;
наличие искры;
смазка.

За каждый фактор отвечает свой рабочий узел:

за горючую смесь — карбюратор;
за воздух — система очистки, в частности, воздушный фильтр;
за искру — механизм зажигания и свеча;
смазку — смазочная система и бензин.

К распространенной причине того, что бензопилы не заводятся, относят несоблюдение алгоритма запуска. Моторный агрегат должен запускаться только после полной сборки всех деталей:

Тормоз цепи всегда включен. Чтобы не потерять контроль над инструментом, нельзя стартовать в воздухе.

Запуск мотора в холодном состоянии производится так:

Кладут инструмент на землю, наступают правой ногой на заднюю ручку, левая рука расположена на передней рукоятке.
Пила находится в устойчивом состоянии, цепь не касается грунта.
Правой рукой берут рукоятку стартера, тянут шнур, при этом его не закручивают вокруг руки.
Как только произойдет первая вспышка, возвращают рычаг воздушной заслонки в начальное положение, открывая ее, и повторяют старт.
Газуют и отпускают. Блокировка отключается.
Переводят мотор на холостые обороты за счет быстрого выключения газового ограничителя.

Запуск теплого двигателя осуществляется в той же последовательности, но без открытия заслонки.

Если старт произведен правильно, но двигатель не работает, возможная причина — отсутствие топлива в баке, или не заполнена топливная камера карбюратора. Проверяют бак и камеру, наполняют их смесью.

При неисправности зажигательной системы осматривают свечу и проверяют на наличие искры на электродах. Если она мокрая (бензин заливает свечу), а искра не обнаружена, деталь выворачивают, просушивают или меняют. Если она сухая, искра присутствует, то проблемы в топливной аппаратуре — засорение, разгерметизация бензозаборника.

Неисправности магнето также подтверждаются слабой искрой. Несмотря на работу зажигания, может отсутствовать вспышка в цилиндре, при этом свеча, вывернутая из цилиндра, влажная. Способ устранения — продувка цилиндра при открытых заслонках карбюратора.

Электроды системы покрываются нагаром или замаслены. Это устраняется с помощью металлической щетки. Свечу промывают, очищают, дав бензину испариться.

Нарушение зазора между боковым и центральным электродами приводит к плохому старту. Нормальный показатель интервала — 0,6-0,7 мм. Его подгоняют способом подгибки.

При повреждениях керамического изолятора, окружающего центральную свечу, или токоведущей жилы провода производят замену.

Если заводится и глохнет

Бензопила Хускварна заводится и глохнет при нажатии на газ. К этому приводит засор жиклера карбюратора и загрязненность фильтра топливного бака. Дефект устраняют следующим образом:

отсоединяют топливный шланг от карбюратора;
производят осмотр вытекания жидкости — сапун чистый, если выходит полная струя.

Следующей причиной, почему глохнет бензопила, является загрязнение глушителя выхлопными смолами. Вопрос решается очисткой.

Износ поршневых колец влияет на работу цилиндропоршневой группы. При наличии люфта во время проверки производят замену деталей.

При запуске двигателя агрегат также может заглохнуть:

в результате попадания воды в смесь;
из-за слабой цепной смазки;
подтекания масляного провода;
засора каналов.

Внимание обращают на цепь:

при увеличенной сухости прочищают подающие масло каналы, осматривают элементы соединения штуцеров с трубками;
при течи масла в соединительных точках или наличии трещин на трубках заделывают герметиком.

Оценка состояния цилиндро-поршневой группы

Часто двигатель не заводится или работает не в полную силу по причине низкого давления в цилиндре. Оно может быть вызвано износом поршня или цилиндра, западанием поршневых колец, износом подшипников. Частично рассмотреть состояние цилиндро-поршневой группы (ЦПГ) можно, сняв глушитель и заглянув в открывшееся отверстие.

Компрессометр, помещенный в свечное отверстие, поможет сделать замер компрессии в двигателе – по результатам замера также можно говорить о состоянии ЦПГ. Точные данные получают только после полной разборки механизма. Если на поршне есть сколы или царапины, его нужно заменить. Поршневое кольцо должно быть чистым, без нагара, и находиться ровно на своем месте.

Износ поршня и кривошипно-шатунного механизма относят к серьезным неполадкам

По результатам замера компрессии можно судить о состоянии частей ЦПГ

Конструкция бензопилы и общая классификация неисправностей

Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:

основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.

Неисправность двигателя бензопилы

Неполадки классифицируются по двум узлам:

Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.

Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.

Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.

Последние документы в Базе:

Охрана труда

Журнал учета проветривания помещений

Приказ о соблюдении масочного режима

Журнал регистрации наряд-допусков на производство газоопасных работ

Инструкция по радиационной безопасности при проведении рентгеновской дефектоскопии

Пожарная безопасность

Допуск на тушение пожара в электроустановках

Календарный план противопожарной тренировки

Акт об итогах противопожарной тренировки

Приказ о действии работников при обнаружении пожара

Электробезопасность

Производственная инструкция по электробезопасности

Рабочая инструкция электромонтера

Журнал учета работ в электроустановках (примерный образец)

Инструкция ответсвенного за электрохозяйство

Что потребуется для устранения поломок

Ремонт бензопилы не требует наличие большого арсенала домашних инструментов. Прежде всего, это:

отвертки. Крестовые и плоские, чтобы снять кожух, цепь или другие компоненты, которые крепятся плоскими болтами и обязательно понадобятся, чтобы качественно выполнить ремонт бензопилы;
комплект накидных и гаечных ключей разных размеров. Они понадобятся при разборке двигателя и других движущихся деталей. Ремонт таких деталей иногда предполагает сухую чистку, поэтому они понадобится для отскабливания лишней грязи;
ключ для снятия свечи;
схему самой бензопилы, чтобы знать, как работают определенные узлы и как правильно их обслуживать.

Ремонт бензопил своими руками, система подачи топлива

К самым частым поломкам, требующих выполнить ремонт своих деталей, можно отнести неполадки с движком и топливоподающей системой. Бывает, что невозможно развить номинально максимальную мощность бензопилы, или же бензопила внезапно глохнет через какое-то время, или вовсе не получается ее завести.

Система подачи топлива

Такое случается в двух случаях:

проблемы с запалом смеси топлива;
проблемы с доставкой бензина от бака к двигателю.

Поиск причин выхода из строя и ремонт бензопилы всегда нужно начинать с элементов, которые потребуют наименьшего затрат по времени и деньгам, а именно со свечи зажигания. Ее прямое назначение — генерация искры и воспламенение бензиновой смеси с воздухом. Обычный визуальный осмотр этого элемента может рассказать о многом и подсказать с чего начинать ремонт.

Отсутствие проскока искры в зазоре говорит о плохом контакте с проводом или неисправности самой свечи. Необходимо проверить все контакты и саму свечу. В люльку устанавливается новая свеча, и если она тоже не выдает искру, то проблема заключается в контактах и самом проводе. Менять нужно их.
Сухая свеча является первым признаком того, что горючее вовсе не подается в карбюратор. Причиной поломки является засор в топливофильтрующем элементе или сапуне. Необходимо промыть, если не получиться, то поменять фильтр. Производители рекомендуют менять его не реже, чем один раз в три месяца.
Чрезмерное наличие топлива на головке свечи говорит о неправильной регулировке карбюратора или неправильно осуществляется запуск. Ремонт включает в себя банальное извлечение свечи, которую требуется протереть сухой тряпкой. Нужно еще проверить камеры, в которых топливо непосредственно сгорает.
Свеча покрыта сажей. Этого говорит о чрезмерном поступлении смеси бензина в камеры для его сгорания, плохом качестве масла, неверной настройки карбюратора или неправильной пропорции масла и топлива. Ремонт здесь осуществляется путем промывки свечи, далее ее нужно протереть насухо тряпкой. Зазоры следует также прочистить острой иголкой или шилом. Проблемы с карбюратором возникают, обычно, когда сбиваются его настройки, изнашивается мембрана (здесь поможет только ее замена), есть засор в его каналах (следует разобрать и прочистить).

Замена фильтра бензопилы

Ремонт бензопил своими руками всегда нелегкая задача даже для опытного человека, знающего о технике практически все. Большую часть времени занимает диагностика неисправности, когда нужно найти источник всех проблем с техникой.

Видео: Отдача Стартера При Запуске Бензопилы

Аналогичная ситуация может быть смоделирована на любой бензопиле или бензопиле в условиях, аналогичных описанным здесь.

Как работает зажигание бензопилой.

Устройство самого простого модуля зажигания, установленного на бензопилах, имеет технически схожую конструкцию с другими, более сложными электронными модульными устройствами.

Катушка генератора, управляющая катушка и высоковольтный трансформатор. это основные элементы электрической схемы описанного устройства. Катушка генератора, которая также является катушкой возбуждения, вместе с катушкой управления является импульсной катушкой, индуктивно связанной друг с другом. По сути, они оба являются источниками тока из-за возникающей в них электродвижущей силы.

Садовая техника Stihl уже давно появилась на сельскохозяйственном рынке. Электрические триммеры этой компании отличаются качеством, надежностью, стабильной работой даже при высокой нагрузке. Электрическая плита Stihl проста в эксплуатации и обслужива…
Ножовки по металлу являются одним из самых прочных элементов во всем ассортименте расходных материалов для инструмента. Конечно, многое зависит от технологии металлообработки и использования ножовки, но, прежде всего, вы должны быть в состоянии сдела…
Обладатели дачных участков знают, что с приходом весны у их возникает много хлопот, связанных с поддержанием порядка. Бурный рост растительности вдохновляет дачников часто скашивать травку, не позволяя сорной растительности навредить саду или газону….
Мотоблок издавна известен как средство вспашки земли. Для нормальной работы устройства необходимо отрегулировать клапаны моторного блока, что следует делать не реже одного раза в год. Это устройство значительно упрощает работу человека. С помощью раз…
В наличии Мотоблок В личной экономике мало кого удивлять, так как это техническое устройство известно с советских времен. Это сделало возможным быстрая и качественная обработка почвы, что заняло много времени, а также потребовало много усилий.Однако,…
1 сорт 2 Как вставить сверло 3 Что делать, если сверло застряло 4 видеоЧасто возникают трудности и проблемы с молотком или дрелью. По большей части, неспособность правильно обращаться с тренировками может быть проблемой. Сначала давайте посмотрим на…

Когда маховик двигателя вращается, линии магнитного поля каждого из магнитов, проходящих через U-образную магнитную цепь, индуцируют в них направленное движение магнитного поля, дополнительно магнитный поток, величина которого зависит от скорости магнитов в магнитном поле магнитопровода.

Силовые линии магнитного поля, расположенные между магнитами, пересекающими магнитную цепь, изменяют направление магнитного потока в магнитной цепи, и чем чаще, тем чаще вращается маховик двигателя, перемещая магниты рядом с магнитом. круг.

Направленный магнитный поток, Сформированный в магнитной цепи наш электронный модуль зажигания входит в цепь двух индуктивно связанных катушек, расположенных на одной магнитной цепи. Электродвижущая сила (ЭДС) индуцируется в катушках, полярность которых зависит от направления магнитного потока, определяемого магнитным полем вращающегося сложенного магнитного маховика.

В определенный момент времени вращения маховика от действия магнитного потока, возникающего под воздействием магнитного поля магнита с южным полюсом, в цепях индуцируется его собственная ЭДС с таким же знаком полярности. катушки управления и возбуждения. В контрольной катушке индуцированный ток направлен из точки B в точку B, а в полевой катушке ток будет направлен из точки B в точку A.

Один конец цепи управляющей катушки с отрицательным потенциалом, присутствующим на нем в этот момент, соединен с анодом управляющего диода, через который импульсы с положительным знаком могут проходить к управляющему электроду тиристора. В этой катушке есть ЭДС, но цепь, образованная катушкой катушки с задействованными элементами схемы, будет неактивна, поскольку в этот момент через нее не протекает электрический ток. На управляющем электроде тиристора нет управляющего импульса, тиристор закрыт.

Один выход катушки возбуждения с ее положительным потенциалом соединен с выпрямительным диодом, который в настоящее время передает индуктивный ток через себя на конденсатор. Формируется активная замкнутая цепь элементов. катушка → диод → конденсатор → первичная катушка высоковольтного трансформатора → общий проводник (через точку B), через который протекает электрический ток. То есть в это время, когда тиристор закрыт, высоковольтный конденсатор заряжается.

Устранение проблем с глушителем

Бывает, что двигатель работает спокойно и без проблем при нулевой нагрузке, а при ее увеличении глохнет или работает с перебоями. Это вызвано, как одна из причин, засор в глушителе. Источником засора могут служить продукты сгорания отработанных материалов, переизбыток масла в смеси сжигания, или плохое его качество. В такой ситуации ремонт бензопилы не будет столь времезатратным, так как, чтобы устранить неисправность, необходимо лишь прочистить глушитель. Чаще всего забивается искрогаситель продуктами сгорания бензиновых паров.

Безопасная работа

Во время работы могут происходить следующие вещи:

Высокая вероятность неосторожного прикосновения к руке пыльцевой гарнитуры; Падающие ветви или подпрыгивая к скользящему оператору. Защитные очки защитят вас от прыгающих веток, ползунков и пыли. Контакт тканей ног с рабочей цепью

Чтобы уменьшить вероятность контакта тканей стопы с рабочей цепью, следует надевать плотно облегающие брюки с подкладкой. Конечно, они не спасут их от продолжительного контакта, но они станут большим препятствием, и если вы быстро снимите пилу с ноги, это прекрасная возможность не травмировать ее. Повреждение ног. Чтобы защитить ноги, нужно покупать массивные туфли с металлической вставкой на носке. Это сделано из соображений безопасности, потому что пила часто любит скользить по этой части тела. Повреждение головы. Здесь поможет шлем, он защитит вашу голову от отскочивших наушников и больших веток.

Следуйте этим правилам при использовании:

Бензопила должна крепко держаться в руках, руки можно прижать ближе к телу, чтобы они были намного менее уставшими. Пила должна контролироваться.
При резке никогда не рубите несколько бревен одновременно. Запрещено видеть кончик шины, потому что в этом положении он часто скользит. Луч должен быть заблокирован и контролироваться, чтобы ничто не могло коснуться цепи.
Положение корпуса оператора не должно быть в одной плоскости с рабочей цепью. Вы не должны слишком сильно сгибаться, потому что вы можете легко потерять равновесие, что может привести к катастрофическим последствиям.
Большинство случаев, связанных с отбраковкой пилы, происходят во время обработки древесины или, точнее, при резке веток. Область, где шина падает, может касаться ветви или дерева, что может привести к падению пилы.
Бензопила не предназначена для обработки материалов выше уровня плеча. Этот метод строго запрещен, так как последствия могут быть очень серьезными. Ваша безопасность в ваших руках.

Ремонт цилиндропоршневой группы (ЦПГ)

Иногда бывает, что двигатель не способен достичь максимальной мощности или завестись по причинам недостаточного давления в цилиндрах. Источником подобных проблем порой служат неисправные кольца поршня, неполадки с цилиндром, подшипниками или износ самого поршня. Поэтому ремонт бензопилы следует начинать с визуального осмотра цилиндров двигателя. Инспекция возможна через отверстие, куда устанавливается свеча для воспламенения смеси. Обзор при таких условиях останется минимальным, но первое представление о состоянии рабочей группы на этом этапе получить можно.

Можно также в отверстие для свечи вставить компрессометр. Прокрутить стартер или коленчатый вал. Давление внутри должно быть не менее 8 атмосферных единиц. При меньших значениях двигатель не будет работать ввиду недостаточности создаваемого давления внутри. С уменьшением давления также уменьшается и сама мощность двигателя.

Более детальную картину о том, что происходит внутри, можно увидеть, разобрав его. Для этого следует снять картер и визуально обследовать поршень. Если есть сколы, вмятины или царапины, его обязательно следует заменить. Поршневые пальцы должны быть также в хорошем состоянии без повреждений и не болтаться. Если это происходит, то однозначно следует менять их.

Снижение давления внутри двигателя заключается также в выходе из строя колец поршня. Это можно сразу заметить, так как рабочее кольцо не покрывается нагаром, в канавке оно находится свободно и не болтается, плотно прижимается внутри цилиндра.

Замена колец поршня бензопилы

Также следует обследовать поверхность внутренней части цилиндра. Если она уже выработана, то следует ее расточить.

Предупрежденя

В первую очередь, надо быть осторожным и помнить, какие увечья бензопила может причинить человеку в случае, если работающую на полном газу бензопилу отбросит на оператора. Никогда не надо прикасаться концом шины работающей бензопилы к любому дереву, так как это отбросит бензопилу назад на оператора. Кроме того, надо стараться держать бензопилу как можно правее, чтобы не стоять на одной линии с вращающейся цепью, чтобы в случае обратного удара работающая бензопила не попала оператору в лицо.

Как работать бензопилой – надо использовать все рекомендованные средства индивидуальной защиты — каску, которая защитит от летящих обломков и веток, очки, шумопоглощающие наушники, противовибрационные перчатки, спецодежда, прочные штаны (это минимальный набор).

Настоятельно рекомендуется купить сапоги из специального материала, который работающая бензопила не прорежет в случае, если она попадёт в ногу (такие сапоги стоят около 3000 руб или даже дешевле).

Надо использовать бензопилу с достаточной длиной шины, так как пиление ствола, который толще длины шины бензопилы, удваивает вероятность обратного удара.

Если некому следить за техникой безопасности во время работы бензопилой, разумнее будет подождать, пока у опытного оператора появится возможность присмотреть за работой начинающего бензопильщика. Или стоит сказать кому-то, что человек без опыта будет работать бензопилой и когда он должен закончить — одно неверное движение работающей бензопилой может закончиться плачевно.

Каждый вид пиления, как говорилось выше, предусматривает свои предостережения и навыки. Если описывать подробно, получится очень длинная статья. Если что-то не понятно — лучше спросить!

Топливо для дозаправки лучше убрать подальше от места работы бензопилой.

Надо всегда поддерживать бензопилу в хорошем техническом состоянии. Тормоз цепи и другие элементы безопасности бензопилы созданы для защиты оператора от травм.

Проверка карбюратора и признаки необходимости его регулировки

От хорошего состояния карбюратора зависит номинальная мощность двигателя и экономия расхода топливных ресурсов. Карбюратор бензопилы функционального отличия от автомобильного не имеет. Он смешивает пары бензина с поступающим через трубу воздухом и подает их дальше в камеру для сгорания.

воздуховода или трубки для подачи воздуха;
топливопровода или топливоподающей трубки для его смешивания с воздухом;
воздушной заслонки.

Признаком необходимости регулировки карбюратора:

сильные вибрации в виду разбалансировки винтов. Двигатель с исправным карбюратором работает ровно, по звуку напоминает ход в четыре такта;
повреждения колпака защиты;
износ системы поршней, которая уже требует иной смеси по составу;
непроизвольное заглушение двигателя, невозможность его повторного или изначального запуска;
необоснованное повышение потребления бензина, при этом мощность двигателя может оставаться прежней, а чаще всего снижаться;

Алгоритм калибровки и техника безопасности при устранении неисправностей карбюратора бензопилы

Калибровка или точная регулировка карбюратора должна выполняться строго как это рекомендует сам изготовитель бензопилы. Зачастую эта процедура уже была проделана на этапе сборки в цехе по сборке. Однако ремонт бензопил иногда включает в себя настройку карбюратора. Это связано с неправильной его работой по техническим причинам, сбоем настроек и пр.

Точная подстройка выполняется с помощью трех болтов:

болт «L» регулирует топливоподачу на малых оборотах;
болт «H» регулирует наибольшую топливоподачу в двигатель;
болт «T» регулирует топливоподачу на холостом ходе.

Различают два вида настройки карбюратора:

основная или базовая. Выполняется на выключенном движке;
точная или финальная. Выполняется на прогретом движке.

Сначала болты «H» и «L», регулирующие подачу топливной смеси на больших и низких оборотах соответственно, закручивают до упора против часовой стрелки. Далее проворачивают их на полтора оборота уже по часовой стрелке. Желательно, перед началом процедуры, отметить карандашом или фломастером начальное положение этих болтов, чтобы в последствии вернуть в то положение, в котором они были до этого, если появятся проблемы с подстройкой. Дело в том, что при неквалифицированном подходе к регулировке, есть возможность окончательно убить двигатель.

Дальнейшая регулировка проходит на прогретом до нужной температуры двигателе. Его оставляют работающим на 10 минут. Дальше уже проводят точную настройку болтом регулировки оборотов холостого хода. Его поворачивают до тех пор, пока двигатель (его обороты) не достигнут самых минимальных значений. Двигатель должен работать стабильно, при этом цепь должна оставаться на месте (не вращаться).

Затем следует проверить, как быстро набираются обороты. Для этого медленно проворачивают болт низких оборотов еще на одну восьмую оборота. Максимально возможные обороты можно выставить с помощью тахометра и регулировкой болта «H». Дальше следует еще раз проверить работу карбюратора на холостом ходу.

Как завести бензопилу Штиль 180?

Чтобы продлить сроки эксплуатации пилы Stihl MS 180, нужно изучить особенности ее запуска. Порядок действий при начале работы с инструментом выглядит следующим образом:

Вначале потребуется активировать механизм цепного тормоза пилы. Для этого его штатную пластиковую рукоятку следует перевести в переднее положение;
Далее нужно снять защитный щиток шины, нажать кнопку декомпрессионного клапана. Это даст возможность облегчить запуск мотора, а также начало работы всех важных механизмов пилы;
После этого нужно несколько раз нажать на топливный насос подкачки воздуха;
Затем нужно перевести комбинированный переключатель в положение только холодного запуска;
Далее потребуется установить инструмент на ровную поверхность так, чтобы шина и цепь не касались грунта. Пилу нужно захватить обеими руками, и наступить правой ногой на площадку в задней части пилы – это обеспечит устойчивость инструмента;
Затем нужно медленно потянуть рукоятку стартера на себя до появления сопротивления. После этого потребуется несколько раз сильно потянуть трос;
При запущенном моторе потребуется несколько раз нажать на рычаг газа пилы. В это же время штатный комбинированный переключатель следует перевести в положение работы на холостом ходу;
Затем потребуется потянуть рычаг штатного цепного тормоза на себя до появления характерного щелчка.

Прочие неисправности бензопил

Помимо основных узлов, бензопила имеет ряд других менее функциональных, но не менее важных узлов. Поломки здесь тоже случаются, но их выявить и устранить гораздо проще.

Системная неисправность по запалу топливных паров. Сюда можно отнести поломку стартера. Бывает, у него обрывается тросик, выскакивает или полностью ломается возвратная пружина. Изнашиваются контакты между высоковольтным проводом и свечей.
Нарушается работа самой смазочной системы. Причиной может быть некачественное или неподходящее масло, или сами смазочные материалы. Можно даже просто вовремя долить смазки в необходимые узлы.
Бывает, начинает неправильно работать тормоз для цепи. Для ликвидации этой проблемы нужно правильно настроить его. Очистить, так как бывает он сильно засоряется опилом.
Затупляется или изнашивается цепь пилы. Если нет возможности заточить цепь самостоятельно, то следует ее отдать профессиональному заточнику. Это будет стоить денег, но гораздо меньших, чем покупка новой.

Что такое карвинг

Слово “карвинг” пришло в наш язык с английского и означает “вырезание”. Так называется фигурная резьба по дереву бензопилой. Данное искусство умелого владения инструментом начинает набирать популярность и в нашей стране. Для карвинга используются обычные легкие бензопилы, например, такие как Husqvarna 135.

Бензопила Husqvarna 135

Бензопила имеет небольшие габариты, развивает необходимую мощность, имеет вес 4,4 кг и облегченный запуск двигателя. Шину нужно устанавливать среднего размера, около 14 дюймов. Цепь подбирается с шагом 3/8 дюйма. Рекомендуется сразу приобретать специальные цепи. Например, цепь STIHL Carving Rapid Micro Spezial (RMS) имеет шаг ¼ дюйма, укороченные зубья и разработана специально для фигурного выпиливания по дереву. Пила Husqvarna 135 хорошо подойдет для начинающих карвингистов.

Также хорошо себя зарекомендовала среди мастеров бензопила Husqvarna 450e II, показанная на следующем фото.

Бензопила Husqvarna 450e II

По мере приобретения опыта, можно использовать и более мощные агрегаты.

Скульптуры, созданные из дерева с помощью бензопилы, очень широко используются в парках отдыха, на улицах городов, возле кафе, ресторанов и других общественных мест, и всегда привлекают к себе неподдельное внимание прохожих. Например, увидев такое изделие в парке, мало кто продет мимо него равнодушно

Например, увидев такое изделие в парке, мало кто продет мимо него равнодушно.

Фантазия и мастерство профессиональных карвингистов порой вызывает удивление и восхищение.

Чтобы достичь таких результатов, нужно приложить огромные усилия, потребуются годы практики для оттачивания мастерства. Ведь даже попробовав сделать собственноручно какое-либо простое изделие, вы сразу поймете, что резьба по дереву бензопилой – процесс непростой. Но если вы переполнены желанием научиться этому искусству, то, несомненно, у вас получится реализовать все свои планы и украсить свой участок не имеющими аналогов изделиями.

Причины неполадок свечей зажигания

Как уже говорилось ранее, причиной выхода из строя свечей является, в первую очередь, нарушение контактов между проводом или неисправностью самой топливной системы. Для анализа такой неисправности следует вывернуть свечу и внимательно обследовать ее. Абсолютно сухое ее состояние подсказывает владельцу, что топливо просто напросто не поступает в цилиндры. Влажная головка напоминает, что топливо в цилиндрах не воспламеняется, или присутствует влага где-то в системе. Прежде всего, нужно просушить свечу. Делается это при открытой задвижке и закрытом кранике.

Диагностика состояния свечей

Возможно, потребуется замена бензина или самой свечи. Наличие нагара на головке свидетельствует о дисбалансе между бензиновым составом и масляным. Возможно, имеет место засор топливофильтрующего элемента. Решить проблему можно сменой самого горючего, фильтров и прочисткой системы подачи горючего бензопилы.

Как отремонтировать тормоз приводного механизма
