P.S. А по уму вытяжку для любых паечных работ надо. Канифоль-то она вкусно воняет конечно, мне нравится, но лишняя смола в легких тоже добра не приносит.
2 Rypp А канифольно-восковый флюс это как? В каких пропорциях мешать? И радиотехнический парафин подойдет вместо воска?
Канифольно-восковый – это флюс из пчелиного воска и канифоли. Соотношение примерно 50х50 по обьему, канифоли лучше чуть побольше взять. Пчелиный воск покупается на рынке или в нигазине, в виде слитков. Канифоль дробиться до муки или “сахара”, можно и крупнее, только дольше готовиться будет, и затем спешивается в удобной металлической посуде. Важно сильно не перегревать – до температуры плавления канифоли и чуть выше – 120 градусов примерно. Просто не нужно торопиться и зажаривать смесь. Как только все расплавиться и перемешается – выливаем в обклееную обычным скотчем плоскую форму, как начнет застывать – нарезаем на полоски.
Удобнее всего длинные палочки сечением 5х5мм. С ним удобно выпаивать и впаивать детали, просто тыкаем палочкой флюса в зону пайки. Если нужно добавить очень немного флюса, то слегка разогреваем конец палочки флюса и пальцами лепим нужную форму – лопутку или просто тонкий конус. СМД, БГА, соик, дип и тд – очень удобно и дешево выпаивать и впаивать. БГА с ним запаивать можно , но я бы лучше взял что нибудь специальное. Очень легко смывается спиртами, пока плата теплая. Можно и без спирта тряпочкой плату потереть.
Флюс немного дымит, как и все флюсы. Запах – слегка медовый/восковый/пчелиный и канифольный. На ощупь палочки флюса как воск, не липнут. Кода остаются маленькие огрызки палочек флюса – спаиваются в одну длинную.
Можно и парафин использовать, но запах при пайке будет хуже.
Такого флюса использовал в свое время с полкилограмма. Сейчас, осталась одна палочка.
Что такое канифоль
Канифоль (полное название колофонская смола) представляет собой стекловидное твердое вещество, похожее на янтарь, которое получают из очищенных особым способом смол хвойных деревьев. Она абсолютно не растворяется в воде, но легко растворима в спирте, ацетоне, бензине.
Помимо основного названия, к нему добавляют слова, по которым можно понять, каким способом ее получили: сосновая (гарпиус), таловая, экстракционная и т.д. От способа получения, исходного сырья и химических добавок в составе зависит температура размягчения и плавления канифоли (от 50 до 130 °C).
Получила свое название канифоль от античного города Колофон (Kolophon), где «смола для смычков» изготавливалась и продавалась в больших количествах. О применении канифоли при спайке речи не шло, тогда не было ни такого процесса, ни деталей, нуждающихся в подобном соединении. Канифоль активно использовалась в самых разных житейских ситуациях. Ею смазывали стрелы для лука и смычки музыкальных инструментов. Заполняли щели между досками и пропитывали корпуса кораблей, использовали при изготовлении смазочных материалов.
Свойства
Зная свойства материала для спайки можно точно определять в каких условиях он используется:
- Не смывается обычной водой. Для снятия остатков канифоли нужно использовать бензин, спиртосодержащие составы или ацетон.
- Температура размягчения смолянистого материала начинается от 50 градусов. В редких составах этот параметр может начинаться от 130 градусов по Цельсию.
- Основным компонентом канифоли является абиетиновая кислота. Это смоляное вещество занимает 90% общего состава.
- Температура кипения — от 250 градусов.
- Хрупкий материал, который легко разрушить при ударе или сильном движении.
По цвету канифоли можно определить качество готового материала. Если оттенок яркий и насыщенный, очистка проводилась не по правилам и в составе остались сторонние примеси. Они пагубно влияют на свойства и характеристики канифоли. Качественный состав имеет лимонный оттенок.
Способы получения
Смола на дереве
Существует три метода получения канифоли:
- Экстракция. Древесину размельчают и замачивают в растворителе. Таким образом выделяется экстракт смолы.
- Перегонка таллового масла. Это масло представляет собой отход, который получается при производстве бумаги.
- Самый распространённый метод — получение канифоли из живицы. Сок хвойных пород древесины обрабатывается с помощью равномерного нагревания. В ходе термического процесса испарятся влага и скипидар. В ёмкости остаётся твердые куски канифоли. Далее они проходят процесс химической очистки и поступают в продажу.
От способа получения готового материала изменяется и его название.
Растворимость канифоли
Готовая канифоль отлично растворяется в большинстве химически активных растворителей. В этот список входят бензин, эфир, ацетон, спирты. При этом на воду твердая канифоль никак не реагирует.
Температура плавления
Канифоль отлично подходит для пайки за счет низкой температуры плавления. Точное значение конкретной марки зависит от источника и способа ее получения, но усредненные цифры указывают на диапазон 50-70 градусов. Показатель может быть и больше, но он не превышает температуру плавления любого припоя.
Основная цель применения
Большинство проводников подвержены окислению, а на их поверхности быстро откладываются жировые частицы. Это сильно затрудняет процесс пайки и ухудшает качество соединения. Являясь химически активным кислотным веществом, канифоль при нагревании очищает поверхность от оксидной пленки и инородных веществ.
Состав канифоли
Как устроена канифоль? Она имеет отличную деятельность при добавлении химикатов.
Эфиры из канифоли
Это возможно благодаря тому, что в ней присутствует смоляная кислота, что дает возможность ее широкого использования. Она широко применяются, чтобы получить самые разные производные. Речь идет о резинатах, таком веществе, как эфир, конденсатовских продуктах и прочем. Называются они препарированными смолами. Можно охарактеризовать их с точки зрения химического направления как ряд соединений, образующихся во время взаимодействия смоляной кислоты и других веществ, которые входят в рассматриваемый продукт.
Вот как можно получить одно из веществ канифоли, которое используется в лакокрасочной промышленности. Для этого необходимо канифоль расплавить до двухсот или даже двухсот десяти градусов по Цельсию, которую помещают в этерификатор. Там создается пониженное давление. Постепенно в массу вводят глицерин. Главное правильно соблюсти пропорцию.
То есть нужно на каждые десять или двенадцать частей глицерина использовать сто частей канифоли. Температура при этом должна быть поднята до двухсот восьмидесяти градусов. Такая высокая температура должна сохраняться до полутора или даже двух часов. Пока масса настаивается. После этого ее поднимают еще выше, до трехсот пяти градусов, чтобы избавиться от глицерина. Так получают данный вид канифоли.
Но важно помнить, что нагревание до трехсот пяти градусов трудоемко, ведь вызывается повышение эфирных масел, содержащих кислоту, так как возможен его распад, по крайней мере, неполный.
Где ещё может быть применена смола?
Такая смола используется не только в качестве флюса при пайке. Применяют её и для многих других целей:
- при производстве разных лаков и красок;
- как один из материалов, использующийся при изготовлении пластмасс;
- при обработке струн и смычков для музыкальных инструментов;
- для натирания подошв балетной обуви;
- для создания эффекта дымовой завесы и других эффектов в киноиндустрии.
Свойства канифоли
Низкотемпературный флюс, применяется с легкоплавкими припоями, температура плавления не позволяет использовать канифоль при действиях с твердыми элементами пайки. Основные свойства определяются составом и способом приготовления, даже дорогие разновидности не отличаются высокой активностью.
Свойства канифоли
Изделие в неопытных руках может быть использовано несколько раз.
Канифоль имеет относительный плюс, обладая повышенной растекаемостью, тем самым, воздействие небольших температур может надежно разместить материал на месте. Данное свойство допускает работу в труднодоступных местах, помогает удалить окисленный налет с поверхности ремонтируемого изделия. Жидкая субстанция растекается или наносится на изделие предварительно, тем самым работая без температурного воздействия. Свойства могут отличаться наличием химических добавок. Температура плавления канифоли начинается от 52 °C, вне зависимости от марки.
Основной составляющей качественного продукта является абиетиновая кислота соляного типа, соотношением от 60 до 90%. Количество кислоты определяется от назначения, более дорогие марки имеют большое содержание канифоли. Основа для натуральных разновидностей – около 20% нейтральных веществ, количество химических кислот достигает до 10% путем применения определенного способа производства. Жидкие разновидности имеют в составе разбавитель, эфир, спирт, бензин и т.д.
Разновидности
Сосновую канифоль можно разделить на три вида в зависимости от её производства. От этого изменяются свойства и характеристики материала для пайки:
- Живичная. Из деревьев добывает сок, из которого с помощью термической обработки выделяется неочищенная канифоль. Очищается химическими веществами. При изготовлении этого вида материла, используется сок сосны. Это делает удешевляет канифоль. В готовом составе не содержится жирных кислот.
- Таловая. Исходное сырьё для получения талой канифоли — сульфатное мыло. Оно выделяется в процессе производства бумаги. Сорта высшей категории по составу и свойствам напоминают живичную канифоль.
- Экстракционная. Выделяют этот материал с помощью растворителя, в котором находится раздробленная древесина. Визуально темнее других разновидностей канифоли. В составе содержится около 12% жирных кислот. Размягчается материл при температуре 58–60 градусах по Цельсию. Чтобы улучшить характеристики экстракционной канифоли, проводится процесс химического осветления.
В зависимости от разновидности материала изменяется и цена. Живичная канифоль считается лучшей среди других составов для пайки.
Для чего нужна канифоль
Не многие знают, зачем канифоль при пайке. Чтобы ответить на этот вопрос, нужно понимать, что это смолистое вещество, представляющее собой флюс. Во время соединения деталей паяльником на обрабатываемой поверхности образуется оксидная плёнка. Она не даёт припою соединить детали. Чтобы убрать эту плёнку, требуется использовать флюс или канифоль. Смолистое вещество эффективно справляется с этой задачей при температуре более 150 градусов.
Канифоль используется при спайке, чтобы улучшить параметры соединения. Она поможет справиться с проблемами, связанными с недостаточной текучестью припоя. Он может медленно заполнять шов и снижать прочность соединения. Смолистое вещество используется в основном для проведения домашних ремонтных работ. На производстве применяются серьёзные составы с повышенными характеристиками и свойствами.
Смолу можно использовать не только для спаивания радиодеталей и проводов. На её основе изготавливают лаки и краски. Она является одним из компонентов при изготовлении пластмасс. С её помощью обрабатываются струны на музыкальных инструментах. В киноиндустрии канифоль используется для создания эффектов.
Преимущества и недостатки
Канифоль для пайки имеет сильные и слабые стороны. Преимущества:
- Не проводит электричество.
- Является доступным и недорогим материалом для пайки. Связано это с тем, что материалы для изготовления канифоли распространены по всему миру.
- Эффективно счищает с поверхности обрабатываемого материала оксидную плёнку.
- Не растворяется в воде и поэтом жидкость не может смыть смолистый слой.
- Сохраняет свои характеристики при отрицательной температуре.
- Безопасна для человеческого организма. Смолистый материал не выделяет вредных испарений и не требует использования дополнительных средств защиты.
Недостатки:
- Чтобы состав на основе смолы показал свою эффективность, необходимо уметь работать с ним. Рекомендуется потренироваться на нерабочих деталях или механизмах.
- Канифоль не эффективна при работе с большими деталями.
- Хрупкий материал, который требуется аккуратно транспортировать и хранить.
Безопасна для человеческого организма
Что такое флюс и канифоль?
Флюс канифольный спиртовой ФКСп (или ФК-5У и другие) применяется для удаления оксидной пленки с поверхности паяемых металлов, улучшения растекаемости припоя. Флюс ФКСп обычно применяют для пайки печатных плат, проводов.
Интересные материалы:
Как часто стригут корги? Как часто выкидывать полотенца? Как через сафари зайти на Рутрекер? Как чистить щуку на уху? Как чистить солёную рыбу? Как читать армянский алфавит? Как читать намаз Пятничный? Как читать намаз сунна? Как читать статистику Сторис? Как чуть чуть повернуть изображение в фотошопе?
Изготовление в домашних условиях
Канифоль можно изготовить самостоятельно. Подходит смола всех хвойных деревьев, но лучше брать сосновую. Можно прогуляться по хвойному лесу, прихватив с собой емкость для смолы, скребок, ложку или нож.
Для добычи смолы годится только то дерево, которое достигло 30 см в диаметре. Известно, что взрослое дерево сосны вырабатывает не более двух литров смолы в год. Учеными было доказано что смола — это не сок, необходимый для нормальной жизнедеятельности растения, а средство для заживления его ран.
Достаточное количество смолы можно получить на лесозаготовках, где она выступает на спиленных деревьях и на пнях, или обратиться на пилораму. Смола часто появляется на свежих пиломатериалах. Смолу нужно соскрести скребком или ложкой в металлический котелок или банку.
Заполненную смолой емкость нужно поставить на огонь. Эту процедуру имеет смысл проводить на открытом воздухе так как смола при нагревании будет плавиться и кипеть, выделяя пары скипидара. Содержимое котелка нужно периодически помешивать, удаляя пену и мусор. Нагревать смолу нужно до тех пор, пока она не перестанет кипеть и не прекратится выделение паров.
После прекращения кипения в котелке останется густая прозрачная масса характерного желтого цвета, похожая на янтарь. Ее нужно разлить по формам и дать остыть. Формы лучше изготовить из картона или жесткой бумаги. Можно использовать и пластиковые емкости, но из картонной готовую канифоль проще доставать. Если в получившейся канифоли видны вкрапления мусора, то ее можно профильтровать через мелкую металлическую сетку.
Можно ли заменить спирт
Некоторые бывалые паяльщики, пытающиеся сэкономить спирт для других целей, советуют брать дешевые одеколоны. Рекомендация спорная. Пахнуть будет приятно, но содержащиеся в парфюме добавки могут навредить месту пайки.
Советы использовать водку вместо спирта тоже не очень правомерны. Канифоль — органический продукт, в воде растворяется плохо. Водка – это смесь спирта и воды. Смолу в водочной смеси растворить гораздо сложнее, даже при условии высокого качества водки.
Учитывая, что в домашних условиях расход флюса измеряется умеренными количествами, можно купить медицинский спирт. Гарантированное качество спирто-канифольной смеси стоит усилий. На практике самодельный флюс, сделанный правильно, не уступает продающейся продукции.
Как пользоваться?
Невзирая на кажущуюся простоту, важно знать, как правильно пользоваться паяльником. Весь процесс пайки с применением в качестве флюса любой из разновидностей канифоли в общих чертах можно представить следующим образом:
- тщательная очистка спаиваемых поверхностей (механическая), если речь идет о схемах, то требуется убрать с платы частицы мусора и пыль;
- разогрев паяльника;
- прогрев места пайки;
- обработка жала паяльника флюсом (канифолью);
- обработка канифолью соединяемых поверхностей;
- лужение с припоем;
- непосредственно само соединение и покрытие стыка припоем;
- охлаждение спайки.
Опытные специалисты настоятельно рекомендуют обращать внимание на несколько важных моментов.
- Канифоль с учетом ее характеристик имеет способность, растворяя пленки оксидов, частично восстанавливать последние до состояния металла. Данная функция актуальна при наличии существенных загрязнений соединяемых поверхностей.
- Несмотря на то что температура размягчения описываемого флюса составляет 55-70 градусов, рекомендуется разогревать его до 100-130 градусов.
- Необходимость и степень прогрева спаиваемых поверхностей определяется в первую очередь их размерами. При соединении проводов небольшого сечения или при монтаже схем данный шаг можно смело пропустить. Однако стоит учитывать, что на холодной поверхности канифоль и припой очень быстро остынут. В итоге будет тяжело добиться растворения окислов и необходимого растекания металла.
- При первом или редком использовании паяльника перед началом работы по его жалу нелишним будет пройтись металлической щеткой или же мелкой наждачкой. Однако подобные меры будут актуальными в самых крайних, запущенных случаях. Чаще всего достаточно просто хорошо прогреть инструмент, качественно обработать жало канифолью и покрыть припоем (залудить). После незначительного перерыва в работе лужение жала не понадобится. Его можно просто опустить в канифоль и начать паять.
- Особое внимание следует уделить подготовке поверхностей. В процессе предварительного прогрева, если таковой необходим, важно принимать во внимание как размеры соединяемых элементов, так и габариты жала паяльника. Предварительно поверхности надо жестко зафиксировать в том положении, в котором они будут спаиваться. Затем они при необходимости прогреваются и покрываются канифолью. Следующий шаг – это непосредственно нанесение расплавленного припоя и монтаж. После останется остудить место спайки, и смыть остатки флюса.
Отдельно есть смысл рассмотреть использование припоя с канифолью. Речь идет о прутках, смотанных в небольшие бухты. Они представляют собой тоненькие оловянно-свинцовые трубки, внутри которых находится канифоль. В процессе пайки такие прутки используют в качестве присадочного материала. На начальном этапе паяльником разогревают соединяемые элементы, а потом вводят трубку припоя с канифолью в зону пайки. Шов лудится одновременными движениями присадки и паяльника. Стык равномерно покрывается плавящимся припоем одновременно с флюсом, что само по себе существенно ускоряет и упрощает весь процесс.
Подобный способ актуален в тех случаях, когда отсутствует необходимость в предварительной обработке соединяемых деталей. Выполняя описываемые работы, следует всегда помнить о технике безопасности. Важно учитывать, что процесс пайки неизбежно связан с несколькими вредными факторами. Одним из ключевых моментов в данном случае можно назвать потенциально опасные испарения (канифольный дым, пары олова и свинца).
А также при попадании на кожу флюса его рекомендуется сразу же стряхивать или же смывать.
Талловая
Эту разновидность канифоли можно назвать побочным продуктом. Дело в том, что речь идет об отходах сульфат-целлюлозного производства. Сырьем для получения данного вида паяльного флюса является сульфатное мыло. При этом выделяют несколько с учетом характеристик и свойств материала. Кстати, высший из них по своим эксплуатационным показателям очень похож на живичную канифоль.
Экстракционная
Этот тип канифоли получают методом экстрагирования с использованием, как правило, бензина и хвойной древесины. От живичной она отличается более темным оттенком и более низкой температурой размягчения. Последняя варьируется в диапазоне от 52 до 58 градусов. Кислотное число экстракционного флюса для пайки составляет около 15 при содержании жирных кислот до 12%.
Важно учитывать, что после химического осветления свойства экстракционной канифоли максимально приближаются к аналогичным показателям живичной.
Живичная
Название данной разновидности канифоли появилось с учетом исходного сырья для ее получения. Речь идет о соке (живице) деревьев хвойных пород. В подавляющем большинстве случаев в качестве исходного материала используют именно сосну. Во многом это обусловлено ее доступностью. Главной отличительной чертой живичного флюса является отсутствие в нем жирных кислот.
Чем можно заменить канифоль для пайки
Бывают ситуации, в которых нужно спаять детали, а канифоли под рукой нет. Заменить канифоль в таких случаях можно следующими веществами:
Аспирин
Можно заменить флюс на основе канифоли на флюс из кислоты. Взять из аптечки обычный аспирин (шипучий не подходит), или, как его еще называют, ацетилсалициловую кислоту, и с помощью таблетки этого препарата спаять необходимые детали. Таблетку можно растолочь, этот порошок растворить в спирте или воде, причем изготовить максимально высокую концентрацию кислоты.
Использовать раствор как жидкий состав для обработки поверхностей, также можно использовать сухую таблетку как твердый флюс при паянии. Необходимо учесть, что при использовании аспирина выделяется едкий дым с сильным неприятным запахом, поэтому помещение, в котором проводятся работы, должно хорошо проветриваться.
Паяльный жир
Также вместо флюса на основе канифоли можно использовать паяльный жир. Он очень хорошо растекается, обволакивая всю поверхность. С использованием паяльного жира легко соединить нужные контакты. Только после пайки необходимо промыть место соединения спиртом для удаления остатков жира. Если этого не сделать, то в дальнейшем может развиться коррозия. Также при проведении работ нужно проветривать помещение, нагревание паяльного жира провоцирует выделение специфического запаха.
Смола
Для пайки изделий можно использовать обычную смолу хвойных деревьев. Процесс пайки происходит так же, как с использованием твердого флюса. Смола отлично плавится. Она не агрессивна, поэтому при использовании смолы в качестве флюса, дополнительные меры защиты можно не применять.
Янтарь
Для пайки вместо канифоли можно использовать янтарь, он имеет схожие с ней характеристики и будет лучшей заменой. Но использовать его имеет смысл только в случае совсем уж крайней необходимости, так как янтарь достаточно дорогой материал и поэтому лучше рассмотреть другие варианты для замены.
Канифоль для музыкальных инструментов
Как хорошая альтернатива подойдет канифоль для музыкальных инструментов. Но нужно учесть, что этот вид стоит гораздо дороже обычной канифоли для пайки.
Все аналоги могут заменить канифоль, так как имеют схожие свойства. Но, перед их применением, необходимо изучить особенности каждого материала и нюансы его использования при пайке.
Положительные свойства
Канифоль получали из надрезов хвойных деревьев. Летучие компоненты выпаривали. Остаток составлял три четверти от первоначальной массы смолы. Канифоль для пайки применяли только после такой предварительной подготовки.
Все было бы замечательно, но в смоляной флюс при работе нужно окунать горячий паяльник. Главный инструмент после этого покрывается химической грязью, так что рабочая зона становится не очень видной.
Со временем стало понятно, что жидкая канифоль в качестве флюса гораздо удобнее в работе. Благодаря наличию природных смоляных веществ мягкого кислотного характера, она:
- прекрасно удаляет слой оксидов на деталях;
- хорошо растекается;
- занимает все место спайки.
В качестве растворителя использовали и продолжают использовать этиловый (винный) спирт, получая спирто-канифольный состав. Канифоль также хорошо растворяется в ацетоне, бензоле, бензине и некоторых других органических растворителях.
Этанол самый безопасный и удобный вариант растворителя для канифоли. По химическим свойствам к этиловому спирту приближается изопропиловый, но в каждодневной практике его найти гораздо труднее. Это сугубо химический реагент.
Как паять паяльником с канифолью: 2 методики пользования флюсом
В принципе технология пайки во всех случаях имеет общие черты. Отличия заключаются в особенностях применения флюса.
До начала момента спаивания необходимо подготовить рабочее место, инструмент и соединяемые материалы. Всегда обращайте внимание на чистоту жала паяльника, не допускайте образования нагара и сажи на нем.
3 совета по борьбе с нагаром и сажей
Если не рассматривать дорогие паяльные станции, то сейчас можно встретить два вида паяльников:
- старые советского типа с медным наконечником;
- современные с веллеровским жалом из никелевого покрытия.
При неправильном обращении нагар может образоваться на любом. Однако в первом случае достаточно взять напильник или надфиль с мелкой насечкой и просто зачистить им металл меди до чистого слоя. Когда жало съемное, то его лучше слегка проковать на наковальне: станет плотнее поверхностный слой.
Дальше такой паяльник начинают нагревать, но, не доводя до рабочей температуры, его слегка смазывают канифолью и, пока он прогревается, водят по припою, чтобы хорошо залудить.
Во втором случае поступают иначе, ибо механическая очистка даже лезвием ножа способна повредить внешнюю поверхность никелевого покрытия. В нем станут образовываться микротрещины, начнется процесс растворения ядра жала.
Самый безопасный в этом случае способ иной: загрязненный наконечник паяльника прогревают до высокой температуры порядка 450÷480 градусов около пяти минут. За это время весь нагар просто выгорит. Затем ему дают возможность остыть при температуре 280°.
После этого надо взять обыкновенный целлюлозной карандаш, которым чистят подошву утюгов, и окунуть в него жало с последующей обработкой в специальном активаторе. Если же его нет, то просто обработать паяльной губкой. Последняя должна быть пропитана не обыкновенной водой, а водяной глицериновой смесью с соотношением 7/3, где 7 частей отводятся глицерину.
Чистота жала паяльника — первое необходимое условие обеспечения качественной пайки.
Здесь же важно правильно подобрать паяльник по мощности, ибо каждый его вид предназначен для соединения металлов разных объемов и габаритов. При этом учтите:
- Мощные модели хорошо создают высокий нагрев соединяемых деталей, но они легко пережигают малогабаритные электронные детали и дорожки плат.
- Низковатные паяльники используют при точной пайке маломощных транзисторов и микросхем, но ими невозможно нормально прогреть провода.
Я же отдаю предпочтение трансформаторным паяльникам: видимо сказывается сила привычки и необходимость работать в разных местах. С Советских времен использую заводской паяльник Момент.
Даже, на основе методики простого расчета трансформатора, сделал его более мощный аналог на 100 ватт.
Он немного тяжеловат, но для спаивания проводов 2,5 квадрата подходит идеально, а перегорающие тонкие медные наконечники делаю сам. У электрика такой исходный материал всегда имеется под рукой.
Нагрев наконечника происходит быстро. Он регулируется длительностью включения кнопки на рукоятке, позволяет контролировать процесс визуально по дымообразованию от канифоли.
В большинстве случаев домашнего мастера выручают регуляторы температуры жала паяльника, которые можно сделать своими руками из доступных деталей или приобрести в магазине.
Стал часто наблюдать, что многие радиолюбители стали пользоваться простыми диммерами, предназначенными для регулирования освещения.
Только подбирают их по нагрузке и ограничивают величину выходного напряжения в пределах от 150 до 220 вольт.
Во всех случаях пайки необходимо позаботиться не только о чистоте жала паяльника, но не забыть про качество поверхности соединяемых деталей. Минеральные и органические загрязнения, влагу — удалить, а после очистки будущие контактные соединения необходимо по отдельности залудить.
Особенности пайки твердым флюсом
Этот вариант рассматривается как классическая схема пайки. Ее можно представить за пять шагов.
Шаг №1. Подготовительный этап.
Какая бы спешка ни была, всегда начинайте с оборудования рабочего места, обеспечения правил безопасности и подготовки инструмента. Заранее продумайте стационарное фиксирование проводов и соединяемых деталей.
Помните, что закрепленный с одной стороны провод работает как пружина и способен при случайном нажатии на конец паяльником отбросить расплавленный припой в глаз. Пользуйтесь защитными очками, не паяйте навесу.

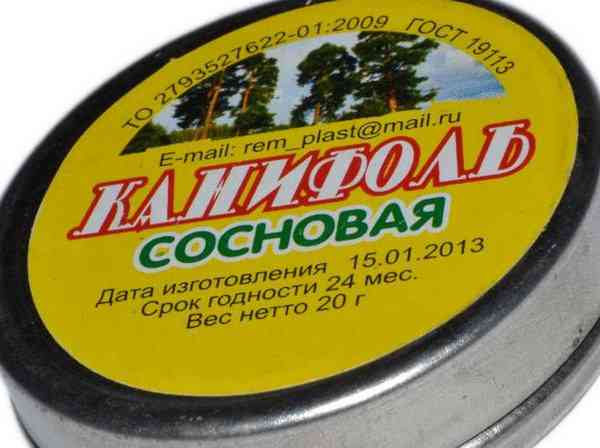

Твердую канифоль удобно держать в специальной жестяной баночке, которая показана на фотографии моего советского паяльника. О чистоте жала и спаиваемых поверхностей я уже заострял внимание выше.
Шаг №2. Лужение соединяемых поверхностей
Процесс сводится к покрытию зачищенных медных жил и контактных площадок тонким слоем припоя.
Для этого начинают нагревать паяльник и его наконечник погружают в твердую канифоль. Она плавится и смачивает жало, дополнительно очищая его. Сразу же быстро касаются припоя. Он переходит в жидкое состояние, а небольшая капелька прикрепляется на конце наконечника.
Ее переносят на очищенную контактную площадку, быстро прогревают колебательными движениями и убирают паяльник в сторону. Припой охлаждается и затвердевает.
Если необходимо залудить обычный конец провода, то его можно просто прогреть паяльником в баночке с канифолью, а затем обработать припоем.
Процесс необходимо выполнять быстро, уложиться буквально за пару секунд. Правильно залуженная поверхность выделяется однородным цветом чистого олова, покрыта ровным тонким слоем.
Новые электронные детали обычно всегда залужены на заводе. Им дополнительная обработка припоем не требуется.
Шаг №3. Фиксация деталей
Элементы, подлежащие спаиванию, необходимо четко соединить и надежно зафиксировать, исключить их случайное смещение. С этой целью используют небольшие тиски, пинцеты, острогубцы.

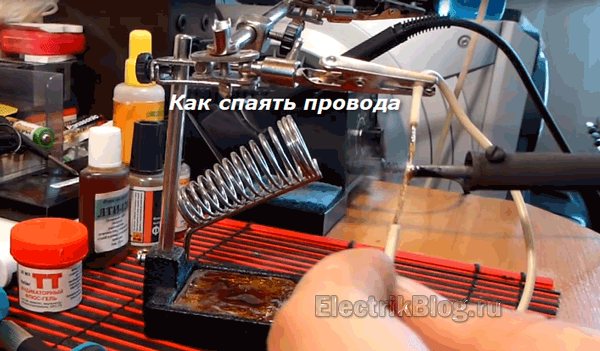

Удобно пользоваться специальным приспособлением, которое получило название «третья рука».
Существует много вариантов его заводского исполнения и самодельных конструкций.
Шаг №4. Непосредственная пайка
Подготовленные детали соединяют и прогревают паяльником с каплей припоя, а затем быстро отводят его, обеспечивая естественное охлаждение.
Работаем быстро, помним о правиле двух секунд.
Шаг №5. Проверка качества и заключительные операции
Созданную спайку необходимо визуально осмотреть, проверить соединение деталей на механическую прочность легким продергиванием. Поверхность застывшего припоя не должна иметь шероховатостей, пор.
На этом этапе многие работники считают процесс законченным, что неправильно. Необходимо удалить следы оставшегося флюса с поверхностей и дорожек.
Дело в том, что канифоль, являясь хорошим диэлектриком, обладает гигроскопичностью. Влага же, впитанная ей, нарушает изоляционные свойства. В результате на ответственных участках микросхем и малогабаритных электронных плат возможны токи утечек. Они приведут к сбоям в работе микропроцессорных устройств.
Да и внешний вид пропаянного участка изменится, станет более аккуратным, скроются следы ремонта.
Удаляют остатки флюса с дорожек спиртом. Он растворяет возникшие подтеки, после чего обработанное место протирается сухой чистой тряпочкой.
В продаже можно встретить трубчатый припой в виде прутков с канифолью, расположенную во внутренних полостях. Такой материал сокращает время пайки, удобен в работе.
Как паять растворенной и гель-канифолью
Технологический процесс практически повторяет предыдущий метод. Только в нем используется жидкий флюс, диктующий особенности:
- Спиртовым раствором или гель-канифолью первоначально покрывают очищенные контактные площадки для лужения.
- Обрабатывают их разогретым паяльником с каплей припоя, обеспечивая равномерное тонкое покрытие.
Залуженные детали прочно соединяют и пропаивают, как описано выше.
Старый проверенный прием: упражнение для освоения качества пайки от бывалых
Проверить свое мастерство и усовершенствовать практический навык может любой человек. Для этого потребуется паяльник с подготовленным рабочим местом и кусочек медного провода от электропроводки.
Из него нарезается 12 отрезков одинаковой длины порядка пары сантиметров. Они будут служить ребрами кубика. А его потребуется спаять и проверить на прочность небольшим усилием сжатия в ладони.
Тренируйтесь на этом упражнении и осваивайте правильную, качественную пайку. Надеюсь, что мой материал про канифоль: что это такое поможет вам хорошо развить этот навык. Если же знаете другие способы или имеете отличное от меня мнение, то пишите его в комментариях. А я рекомендую посмотреть видеоролик автора AlexGyver «Как паять паяльником».
Готовность канифоли
Как определить, готов ли товар для использования?
Факторы определяющие готовность канифоли:
- цвет,
- пропускание солнечных лучей на капле канифольной смолы, которую помещают на стекло,
- число кислотной производной.
Для того чтобы ускорить дело выделения рассматриваемого продукта, следует увеличить скорость ее выпадения. Для этого применяют катализаторы. Это обычно металлический цинк в малых дозах, а также можно использовать окисленный кальций. Отгоняют при этом масло в вакууме. Получается в итоге вещество канифоли, которое состоит только из триглицеридов смоляной кислоты.
Для производства эмалей, масляных лаков, нитролаков используется эфир гарпиуса, который используют при получении полуфабрикатов перечисленного строительного материала.
Также можно получить пентаэритритовый эфир, выделяемый из канифоли. В этом случае получают именно то вещество, которое аналогично глицериновому. Этот эфир выделяется только при более низкой температуре. Требуется порядка двухсот шестидесяти или даже двухсот семидесяти градусов по Цельсию.
Процесс пайки
В зависимости от того, какой состав был выбран и как была проведена работа, будет зависеть качество шва. Способ пайки:
- Изначально контакты зачищаются.
- Затем их нужно залудить.
- После проведения лужения необходимо расплавить припой паяльником и равномерно растянуть его по месту соединения.
При работе с деталями необходимо прочно закрепить их в тисках или струбцинах, чтобы избежать движений в процессе пайки.
Канифоль для пайки играет роль флюса. Чтобы её использовать нужно правильно выбрать состав и потренироваться на ненужных элементах.
Применение
Спирто-канифольный флюс на протяжении многих лет не теряет актуальности благодаря удобству применения и положительным результатам пайки.
Он гарантирует прочное соединение многих деталей, прежде всего, медных изделий. С помощью спирто-канифольного флюса паяют радиосхемы и платы. Он хорошо растекается, достигая труднодоступных мест. При работе используют легкоплавкие припои (до 330 ℃).
В настоящее время в продаже есть весь ассортимент средств для пайки, в том числе спирто-канифольный флюс СКФ. Стараются как отечественные, так и зарубежные производители.
Можно купить готовый флюс СКФ и не заниматься самодеятельностью. Если все пропорции соблюдены в соответствии со стандартами, состав оправдает надежды.
Способы пайки
Изучив свойства и характеристики колофонской смолы и флюсов, выполняемых на её основе, можно приступить к процессу пайки. Как он происходит?
Процесс пайки с использованием канифоли происходит несколькими способами.
Первый способ.
- Нагревают паяльник до необходимой температуры.
- На жале паяльника размещают немного легкоплавкого вещества, используемого в качестве припоя. Это может быть — олово, свинец, медь, сурьма, висмут, цинк, кадмий.
- Опускают жало паяльника вместе с выбранным припоем в канифоль, чтобы набрать смоляное вещество. При этом нужно учесть что, при полном нагреве паяльника должен появиться лёгкий дымок.
- Как можно быстрее — до испарения смолы — производят спайку необходимых деталей.
Описанный выше способ требует быстроты действий, внимания и высокой точности. Чтобы выполнить его, нужно обладать определёнными умениями и навыками. Поэтому можно произвести спайку с использование канифоли и другим методом.
- Используют самый обыкновенный этиловый спирт в качестве основы для флюса.
- В спиртовой раствор добавляют порошок из канифоли. Взвесь хорошо перемешивают и оставляют до тех пор, пока канифоль полностью раствориться.
- Спиртовой раствор колофонской смолы наносят с помощью кисточки на детали, которые будут соединять с помощью пайки.
- Паяльник опускают в припой и вынимают, только когда жало паяльника будет полностью покрыто блестящей плёнкой.
- Захватывают ещё немного расплавленного припоя и быстро переносят к местам будущей спайки.
- Равномерно распределяют припой по всей поверхности — заслуживают места будущей спайки.
- Таким же способом переносят необходимую массу припоя, требующуюся для прочного сцепления в местах спая.
- После того как места спая остынут, их протирают с помощью влажной мягкой ткани и дают подсохнуть.
- Обрабатывают получившийся спай при помощи напильника. Вместо него можно использовать мелкозернистую наждачную бумагу.
- Протирают поверхность сухой тряпкой.
С помощь указанных методов производится пайка деталей с использование канифоли.
Виды паяльной канифоли
Реализация канифоли происходит разбавленным и чистым видом. Очищенное сырье существует в форме палочки или кусков. Более дорогими и сложными по производству являются флюсы жидкого типа. Наиболее простой вариант спиртосодержащий, состоящий из раствора канифоли и спирта, разведенный практически равными пропорциями. Данный раствор не вызывает реакций при использовании, предотвращает коррозию и не проводит электрический ток.
Живичная канифоль по ГОСТ 19113-84
Изготовления спиртового раствора может быть выполнено в домашних условиях. Важно соблюдать последовательность действий:
- Необходим этиловый спирт в малых количествах, крепостью не менее 70°. Найти его можно в аптеке или местах реализации подобных изделий.
- Канифоль живичная измельчается до песчаного состояния ступкой, после этого необходимо добавить спирт в соотношении 70 на 30.
- В случае отсутствия под рукой спирта, возможно использовать аналогичный растворитель, к примеру бензин или ацетон. Добавлять размягченную субстанцию необходимо малыми порциями, перемешивая до полного растворения.
Более современная модель раствора имеет вместо спирта глицерин. Приготовление происходит тем же способом, данный материал более удобен в работе. Его можно непосредственно наносить на спаиваемые детали, имеет более твердую форму относительно раствора. Некоторые припои реализуются уже с готовым флюсом посередине проволоки. Вариант удобен при действиях, однако высокая цена и отсутствие в мелких торговых токах могут привести к эксплуатации таловой канифоли.
Получение жидкой канифоли
Канифоль сосновая имеет следующие характеристики:
- Температура кипения начинается от 250 °C, зависит от состава и добавленных примесей.
- Размягчение происходит на пороге 52-72 °C.
- Теплопроводность элемента – 0,1 ккал/м, теплотворность – 9100 ккал/кг.
- Расширение в расплавленном состоянии равняется коэффициенту 0,05, кислотное число от 145 до 175.
Основной разновидностью материала является прозрачная колофонская смола, применяется твердым состоянием, имеет светло желтый оттенок. Основой для качественного производства продукции используется абиетиновая кислота, занимающая большую долю в составе вещества.
Как хранить канифоль
Чтобы канифоль не растаяла и не кристаллизировалась со временем, её нужно уметь правильно хранить.
Вот основные условия касательно долгого хранения канифоли:
- Нельзя хранить канифоль в ржавой железной ёмкости. В результате этого, ржавчина вступит в контакт с кислотами, которые содержаться в канифоли;
- Если канифоль добавляется в уйат-спирит, то при этом нужен ещё и скипидар, не менее 4%;
- Перед длительным хранением, раствор канифоли рекомендуется профильтровать.
И хотя на сегодняшнее время существуют новые флюсы для пайки, канифоль, ещё со времён СССР, пользуется неимоверной популярностью. Она востребована и поныне.
Как сделать самостоятельно
Многие домашние мастера предпочитают своими руками готовить спирто-канифольный флюс. В этом случае они уверены в содержимом, да и процесс занимает несколько минут.
Сначала смолу нужно тщательно измельчить. Чем лучше это сделать, тем быстрее произойдет равномерное распределение всех веществ в растворителе. В результате получится качественный спирто-канифольный флюс.
Можно кусочек завернуть в плотную ткань. Некоторые паяльщики советует взять целлофан, хотя он обладает меньшей прочностью. При последующих процедурах может порваться.
Завернутую канифоль кладут на прочный стол, затем методично разбивают молотком до порошкообразного состояния. Самые ловкие мастера умудряются применять для измельчения обычные мясорубки.
Другие практики, раздробленную в полотне канифоль с усилием раскатывают скалкой или толстой бутылкой. Главная цель ясна. Для приготовления спирто-канифольного флюса нужно получить пылевидный порошок.
После измельчения смолу аккуратно засыпают во флакон или пузырек. Многим нравятся емкости из-под лака для ногтей или парфюмерно-косметических средств. Пыль не должна разлетаться по столу. Нужно приловчиться и сделать это тщательно.
После чего во флакон заливают медицинский спирт. Состав спирто-канифольного флюса практически готов. Рекомендуемое соотношение жидкости к сухому веществу равно 2 к 3.
Если нужен более вязкий флюс, можно долю смолы увеличить. Концентрацию раствора канифоли в спирте каждый мастер может подобрать самостоятельно, ориентируясь на личный опыт, специфику предстоящий работы, характер деталей.
Если куски смолы были недостаточно измельчены, то растворить канифоль будет немного сложнее. Придется подождать пару дней, чтобы спирто-канифольный флюс стал однородным.
