Самодельный рыхлитель для земли на даче

Практически все дачники знают, что самый сложный этап в обработке почвы – это рыхление и перекопка территории. Данный процесс требует много физических усилий, а также времени, для осуществления задуманного. Даже если почва постоянно обрабатывается, все равно это не удастся сделать быстро.

Рыхлитель является незаменимым инструментом, который имеется в арсенале любого дачника. Он значительно упрощает процесс рыхления. Благодаря ему можно качественно подготовить почву для посадки растений или снять корку, которая образовывается на поверхности грунта после дождя/полива.

На сегодняшний день специализированные магазины предлагают хороший ассортимент рыхлителей. Они отличаются между собой ценой, материалом, производителем и другими характеристиками. Но чтобы существенно сэкономить, можно попробовать сделать незаменимый на даче инструмент своими руками.

Чем отличается и что может

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

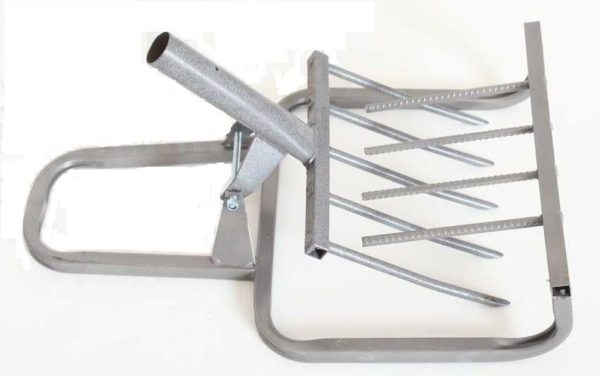

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

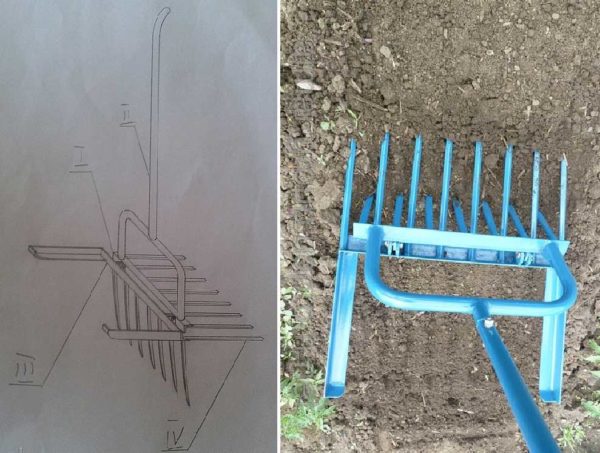

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

Копалка

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые. И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь. Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами. Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

Чертежи

Рабочие вилы чудо-лопаты

Детализация упора и вил упора

Полная конструкция с передним упором

Вариант с одними вилами и рамой-упором сзади

Другие размеры копалки и отличается конструкция упора

Источник

Обзор моделей

Перед приобретением ручного культиватора необходимо ознакомиться с его техническими характеристиками, убедиться в удобстве и достаточной длине ручки.

Землероб

В комплекте есть 5 насадок:

1. Культиватор для рыхления.
2. Бритва для устранения сорняков.
3. Образователь борозд.
4. Окучник.
5. Междурядник.

Гном

Ручной культиватор Гном выполнен из металла, комплектуется съемными элементами для выполнения таких видов работ:

• ручная сеялка;
• прополка;
• окучивание;
• вспашка.

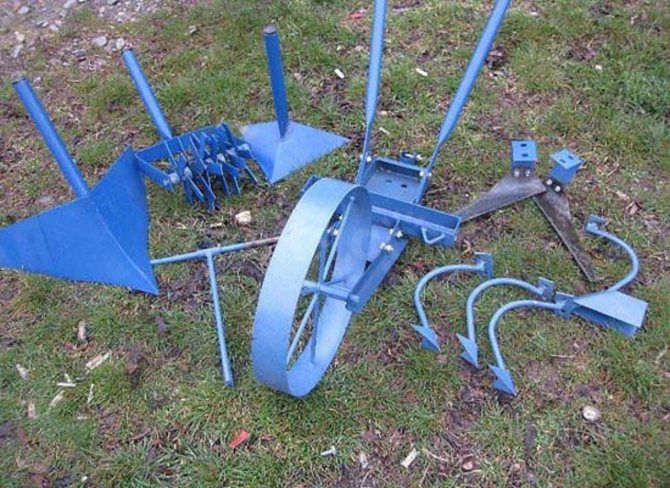

Батрак

Ручной культиватор Батрак представляет собой усовершенствованный вариант сельскохозяйственного инвентаря, так как он снабжен колесом и имеет сменные насадки:

• окучник;
• бороздовик;
• 2 вида плоскореза.

Его вес составляет около 4 кг. С его применением обработка почвы проходит намного быстрее.

Чудо-Лопата

Шаг перемещения – 0,1-0,2 м (зависит от плотности грунта). Захватываемая ширина для обработки – 0,5 м. В процессе перекапывания дачного участка рекомендуется проводить вскапывание рядами, продвигаясь спиной вперед, и перемещая следом Чудо-Лопату.

Игольчатый

Культиватор – компактный и недорогой помощник для дачника. С его помощью облегчается уход за участком. В зависимости от поставленных задач, возможно подобрать подходящую модель необходимой комплектации.

Варианты самодельных ручных культиваторов

Такую важную функцию можно выполнять и лопатой. Но тяжёлый труд себя не оправдает. Сама эффективность труда повышается в несколько раз, если использовать механизированные средства обработки почвы. Ручной плуг своими руками может сделать любой владелец небольшого участка земли. Из специальных инструментов может понадобиться сварочный аппарат.

Нужно отметить, что культивировать грунт начали очень давно. Несколько десятилетий назад, на пике огородного и дачного образа жизни, подобный инструмент был очень популярен. Его как покупали на заводах, так и изготавливали самостоятельно.

В основном популярностью пользуются такие виды инструмента:

Область применения устройств самая широкая. Культиваторы могут выполнять следующие задачи:

Принцип работы роторного культиватора

Роторный культиватор сохраняет основной принцип обработки почвы. Он перемещает верхний слой почвы, обеспечивая поток воздуха и влаги к нижним слоям грунта. По принципу работы он ничем не отличается от обычного плуга, не учитывая того, что работает он от сети, соответственно, сводит к минимуму энергозатраты фермера.

Культиватор ротационный похож на роторный, но ручная обработка земли все же намного сложнее и дольше. К тому же однороторный плуг работает в разы быстрее, и производительность у него выше, чем у ручного плуга. Это незаменимый помощник на целине, густо заросшей дикими растениями.

Роторный культиватор

Этот электрический плуг имеет в своем комплекте несколько лемехов, которые в процессе обработки земли отбрасывают измельченный верхний слой почвы в сторону, что при следующей обработке даст о себе знать. Во-первых, земля станет мягче и податливее, во-вторых, обеспечатся постоянный поток и циркуляция воздуха, земля улучшит свою производительность. По качеству обработки земли данное оборудование занимает одно из первых мест в линейках садовой техники. Электрический агрегат способен переработать почву на глубину 23 см, что является оптимальной глубиной для вспахивания плодородного слоя почвы.

При работе трактора с навесным культиватором все лопасти насадки приводятся в действие за счет тягового усилия. В груббере ротор заставляет работать все лопасти одновременно. Фрезерный агрегат работает по такому же принципу, отличаются эти две техники только сложностью выполняемых работ. В роторном культиваторе функционирует барабан, который при запуске заставляет работать прикрепленные к нему ножи. Эти ножи и вспахивают землю, перемещая нижние слои наверх, верхние, соответственно вниз, при этом качественно их измельчая и переворачивая. По ценовой политике культиваторы на потребительских рынках очень отличаются

Важно найти оптимальный вариант соотношения цены и качества агрегата

Нужно найти оптимальный вариант

Необходимые материалы и инструменты

Чтобы всегда иметь возможность на даче изготовить какие-то нужные изделия, необходимо заранее подготовить самые востребованные материалы.
Сперва нужно запастись большим количеством стали. Она должна быть в каждой мастерской. От количества разнообразных полос, профиля и труб зависит, насколько много нужных инструментов можно сделать собственноручно.

Незаменимым инструментом в каждом хозяйстве будет и сварка. С её помощью можно быстро и надёжно соединять все детали различных конструкций. Как альтернативу сварке используют болты и гайки, но надёжность не будет сравнима.

Многие не знают, с чего начать при сборке ручного культиватора своими руками. Чертежи — это первое, чем следует запастись начинающему хозяину. А также нужно иметь следующий набор инструментов и материалов:

Рекомендации по выбору мотокультиватора

Выбирая культиватор (ручной, дисковый, автоматический), рекомендуется учитывать:

Назначение. Если площадь участка не превышает 25 соток, то можно выбрать обычный ручной или электрический культиватор. При больших площадях и сложных работах оптимальным решением будет мотоблок; Внешний вид. При покупке внимательно осмотреть технику на наличие дефектов (потертости, деформации, потеки, сколы, трещины). Видимых недостатков быть не должно; Бренд. Стоимость техники зависит от производителя. Качественная техника с надежной сборкой имеет соответствующую цену. Приобретая брендовый товар, клиент имеет возможность получать бесплатное сервисное обслуживание, на товар выдается гарантия; Исправность. Технику обязательно проверить в магазине на функционирование узлов и агрегатов. Мотор должен легко заводиться и работать, валы вращаться. Тросики газа и сцепления должны двигаться легко. Не допускается наличие заломов и потертостей; Качество сборки

При внешнем осмотре обратить внимание на крепеж болтов и гаек. Не должно быть раскрученных или плохо закрепленных деталей

При включении прибора все составляющие должны работать и двигаться без скрипа и рывков; Документы. Качественный товар обязательно проходит сертификацию, на него должны быть технологический паспорт и инструкция; Индивидуальные особенности. Если культиватор приобретается для личного использования, то надо оценивать собственные физические возможности. С тяжелыми агрегатами женщины и подростки работать не смогут.

Культиватор «Торнадо»

Изготовить такой культиватор не составит труда. Его основу можно сделать из металлической трубы. На торец нижней части трубы необходимо приварить стальные прутья, тем самым образовав форму квадрата. После этого прутья сгибаются в спиральном направлении, а концы затачиваются.
Как альтернативу можно использовать руль от велосипеда в качестве рычага, а вместо металлической ручки установить древко от лопаты. Это позволит значительно сэкономить собственные силы во время работы.

Подобный аппарат предназначен для выкапывания различных корней на большой глубине, для готовки ямок под посадку деревьев и т. п. Можно использовать в качестве электрофореза для обработки почвы своими руками.

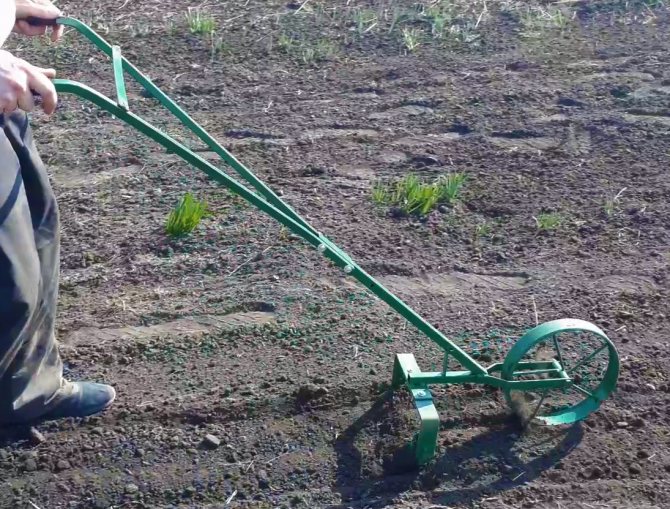

Как изготовить плоскорез

Многие ищут культиватор для прополки сорняков. Такой прополочный аппарат можно сделать и самостоятельно. В качестве основы для рамы используют профильную трубу из металла или стали. Эту основу необходимо сделать из 2 частей. Приваривать нужно под углом 30 градусов. К раме приваривается вилка для колеса, изготовленная из стальной трубы или пластины толщиной 3 миллиметра. Само колесо может как изготавливаться самостоятельно, так и покупаться. Руль нужно делать из 2 стальных труб, закреплённых на раме. Особым подвидом плоскореза является конструкция с вилками. Такой аппарат имеет несколько ножей, которые закреплены на вилке. Она изготовлена из стальных прутьев, а они, в свою очередь, изогнуты особым образом.
Для такого аппарата также нужно сделать ножи ручной работы своими руками. Чертежи этих приспособлений встречаются в различных тематических форумах и блогах.

Конструкция имеет довольно лёгкий ход. Подобным аппаратом может работать как хрупкая девушка, так и маленький ребёнок. Рыхление происходит на высшем уровне, но корни сорняков практически не срезаются. Для этого нужно выбрать, что важнее: качественное рыхление или удаление вредителей из почвы.

Порядок работы

1. Первым делом свариваем раму. Её легче всего сделать из двух прочных профильных труб достаточной длины. С одного края в металле сверлятся отверстий, через которые можно будет пропустить и закрепить гайками ось, на которой будет держаться колесо.
2. Сразу за колесом поперёк двух труб наваривают перемычку — ребро жёсткости. Таких рёбер обычно делается не менее трёх, чтобы конструкция приобрела необходимую прочность. На другом конце труб к ним приваривается поперечина, которая служит рукоятками.
3. Примерно на расстоянии 30 — 40 см от колеса делается держатель для насадок. Он может быть сделан из профтрубы или двух стальных уголков. Насадки закрепляются болтами через предусмотренные отверстия.
4. Сам отвал, если он небольшой, можно сделать из полотна старой садовой ножовки, придав ему форму треугольника с тупым углом в вершине. Если же речь идёт о более тяжёлом лемехе, то его сваривают из стального листа толщиной 2 — 3 мм, а затем затачивают место стыка.
5. Чтобы рабочая часть культиватора не тупилась, изделие желательно закалить. Для этого его разогревают до ярко-красного свечения газовой или пропановой горелкой, а затем опускают в воду или минеральное масло.

Мнение эксперта Левин Дмитрий Константинович

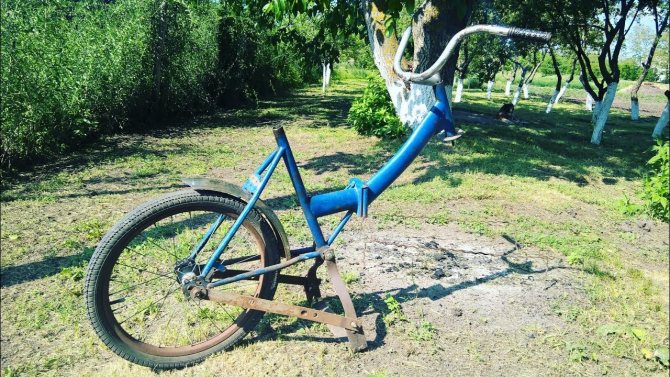

Отличной основой для небольшого ручного культиватора может стать старый велосипед. Минимум, который можно использовать — это вилка с передним колесом. Некоторые умельцы умело разрезают старый, но крепкий байк так, что заднее колесо едет по земле, вместо блока педалей приваривается мини-плуг или плоскорез, а развёрнутый и зафиксированный руль дачник сжимает в руках, идя за культиватором.

Ручной плуг

Хотя называется такое устройство плугом, прямое предназначение этому перечит. Он не имеет классических свойств плуга. Для работы с подобным орудием труда не хватит даже двух человек. Он является больше классическим культиватором. Аппарат напоминает плоскорез, но дополнительно устанавливается тяговая рукоятка.
За такую конструкцию спереди берётся один человек, который исполняет роль тяговой силы. А второй, оператор, контролирует процесс культивации земли. Без второго пилота использовать такое приспособление невозможно.

Важно отметить, что для вспашки грунта подобный инструмент не подходит по двум причинам. Первая — это то, что нормальный плуг переворачивает пласты почвы, а приспособление лишь её разрыхляет. К тому же для нормальной вспашки земли недостаточно всего одной человеческой силы.

Ротационный, или звёздочный

Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом. Возможна и комбинация двух моделей, когда сперва в конструкции идут звёзды, а потом плоскорез используется для завершающего этапа. Так можно значительно сэкономить силы и энергию трудящемуся. Поскольку звёзды исполняют в конструкции функцию колёс, то дополнительная ось не нужна.
Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.

Культиватор «Ёжики»

Для основы нужно подготовить мощную вилку, изготовленную из стальной полосы. Спереди инструмента расположена рабочая ось с насадками. Их нужно делать из кусков трубы, на которые наварены стальные прутья с заострёнными кончиками. Собственно, и название отсюда.

Рыхление осуществляется за счёт лёгкого встряхивания почвы и её прокалывания, но сорняки остаются на месте, особенно их корни. Главным плюсом такого подвида является лёгкий ход инструмента. Междурядный проход осуществляется практически без усилий.

Так же как и в звёздочной модели, в конструкции «ёжики» можно дополнительно установить плоскорез для последнего этапа обработки земли, с помощью которого удаляются все сорняки. Для рукоятки можно применить как палку от лопаты, так и велосипедный руль. Такой руль можно использовать перед собой и позади.

Для первого варианта необходимо саму насадку «ёжики» загонять в грунт собственным весом. Этот процесс довольно трудоёмкий. Для второго случая нужно рабочую часть утяжелить. Тем не менее работать им намного легче, несмотря на лишний вес. В подобной работе можно прислушаться к советам родителей. Они знакомы с такими инструментами лично. В прошлом ручными конструкциями очень часто пользовались, так как механизированных средств не было вообще.

Виды

Корнеудалитель

Культиватор корнеудалитель ручной для дачи поможет вам в борьбе с сорняками и выкапывании небольших ямок под рассаду. Принцип действия: за счет заостренных спиралевидных зубьев, поворотом ворота устройство «ввинчивается» в землю. Небольшая площадь соприкосновения с землей позволяет это делать с наименьшими усилиями.

Корнеудалитель

Для этого достаточно сделать не более полуоборота вокруг оси. После заглубления, пользуясь рукоятью и осью как рычагом, земля вместе с корнями сорняков извлекается наружу. Управляться с ним очень легко, производительность высокая.

Очень удачную (и вместе с тем – простую) конструкцию имеет культиватор ручной для дачи торнадо. Высота ворота легко регулируется, что позволит удобно работать человеку любого роста и не создавать большую нагрузку на спину. Показал отличные результаты при обработке земли различной степени твердости.

Выбирайте модели, идущие в комплекте с различными рабочими насадками. В дальнейшем необходимые можно приобретать по отдельности.

Бензиновый

Культиватор ручной для дачи бензиновый (или мотокультиватор) будет самым универсальным решением. Расширяют область его применения различные сменные насадки и навесное оборудование.

В продаже огромный выбор моделей – от легких (10-50 кг) до тяжелых мотоблоков (до 500 кг), по производительности которые уже близки к минитрактору.

Бензиновый

При выборе не соблазняйтесь дешевыми моделями неизвестных производителей – в дальнейшем могут быть проблемы с техническим обслуживанием и приобретением запчастей. Присмотритесь к проверенным временем маркам, например к таким как: Тарпан, Патриот, Чемпион, Техас, Викинг, Кайман.

На ручные культиваторы для дачи, цена может варьироваться от 10 до 40 тысяч рублей (бензиновые культиваторы) и доходить до 150 тыс. рублей на мотоблоки.

Электрический

Культиватор ручной для дачи электрический – легче и проще в обслуживании своего бензинового собрата. Главное предназначение – разрыхлять землю. Преимущества:

• малый вес;
• простота в управлении;
• низкий уровень шума;
• отсутствие выхлопных газов;

Наглядно видно на фото:

Электрический

При выборе не гонитесь за мощными моделями – все равно, полноценного «труженика полей» из него не выйдет

Обратите внимание на легкие, недорогие модели, например Лоплош, Мантис, с которыми легко сможет управиться женщина или пожилой человек

К недостаткам следует отнести привязанность к источнику электроэнергии. Плохо подойдет для обработки участков с нескошенной травой. Из-за относительно небольшой мощности, способен взрыхлять только мягкую, песчаную землю или обработанный чернозем.

Звездочный

Ротационный культиватор ручной для дачи (или звездочный) используется для разрыхления почвы и комьев после вспашки, перемешивания земли с удобрениями и удаления сорняков. Принцип действия: на рабочем валу под прямым углом прикреплены «плечи», на конце которых имеется режущая кромка.

Таких элементов несколько по всей длине окружности, и в боковой проекции они напоминают звездочку. Отсюда и название. При бензиновом или электрическом приводе, звездочки быстро вращаются (независимо от скорости движения) разрыхляя грунт.

Эвездочный

Культиватор ручной для дачи звездочный без механического привода, имеет пару небольших опорных колес. Также в комплекте идет нож, который (если повернуть к земле) при движении срезает траву и корни сорных растений.

Сразу после покупки, ручку лучше заменить на более длинную – работать будет намного легче.

Важные нюансы при работе

Во время выполнения любых работ в мастерской является необходимым соблюдение всех мер безопасности. Очень важно защищать глаза при работе со сваркой независимо от её типа.
При использовании дуговой сварки опасность может нести не только свет от горения дуги, но и откалывающаяся сталь на месте новообразовавшегося шва. Причём шов может откалываться самостоятельно и выбрасываться на большое расстояние.

Обстукивать горячий шов тоже будет плохой идеей, поскольку калёная сталь может попасть не только в глаза, но и за воротник или в волосы. Поэтому эти места необходимо закрывать в первую очередь.

Работая с электросваркой, требуется иметь обязательно перчатки и защитный шлем, поскольку работа происходит при больших температурах. Также следует избегать соединения кислорода и масла, поскольку это взрывоопасная смесь, а для детонации искра не нужна.

Производство ручного рыхлителя почвы своими руками обойдётся гораздо дешевле, чем его заводские аналоги. Стоимость будет более высокая, когда конструкция будет в себя включать и механизированные, и дополнительные средства, и «гаджеты».

Делая междурядную самоделку, можно не только сэкономить средства, но и получить возможность сконструировать её под личные нужды. Это позволит достичь максимального удобства при работе с подобным инструментом.

Поэтому даже такие простые изделия, как «ёж» или культиватор из велосипеда, могут существенно уменьшить трудозатраты при работе. Этот процесс будет неповторимым и очень удобным.

Originally posted 2018-04-18 12:10:44.

Источник

Ручной культиватор своими руками

С наступлением весны у дачников и владельцев садовых участков появляется много работы, ведь перед посадкой огородных культур требуется обработка почвы. Самой трудной работой считается перекопка и рыхление участка. Для этой цели большинство дачников используют обычную лопату, но отнимает такая работа много времени и сил. К счастью, есть более эффективное устройство – культиватор. С его помощью можно за короткий промежуток времени выполнить большой объем работы. Вы можете купить устройство или изготовить ручной культиватор своими руками, сэкономив при этом немало средств.

Ручной культиватор своими руками

Описание универсального роторного культиватор Top Keeper

Важно! Следует выбирать оборудование из максимально надежных материалов, только в этом случае оно прослужит садовнику на протяжении многих лет. Широкое распространение на потребительских рынках получил роторный культиватор Top Keeper

Он имеет некоторые отличительные особенности от других роторных плугов. Питание он получает со съемного аккумулятора, который связан непосредственно с электрическим мотором. Длина штанги, которая обеспечивает силу давления на грунт, меняется и регулируется, что обеспечивает комфортную работу. Ширина захватываемой площади обрабатываемого участка составляет 20 см. Головка оборудования оснащена 4 сменными ножевыми конструкциями, изготовленными из высокопрочного материала. Съемные ножевые конструкции хороши в том случае, когда следует уменьшить ширину обрабатываемого грунта

Широкое распространение на потребительских рынках получил роторный культиватор Top Keeper. Он имеет некоторые отличительные особенности от других роторных плугов. Питание он получает со съемного аккумулятора, который связан непосредственно с электрическим мотором. Длина штанги, которая обеспечивает силу давления на грунт, меняется и регулируется, что обеспечивает комфортную работу. Ширина захватываемой площади обрабатываемого участка составляет 20 см. Головка оборудования оснащена 4 сменными ножевыми конструкциями, изготовленными из высокопрочного материала. Съемные ножевые конструкции хороши в том случае, когда следует уменьшить ширину обрабатываемого грунта.

Для того чтобы триммер культиватора избавил участок от сорной травы, необходимо немного углубить его в верхний почвенный слой. Благодаря острым ножам, сорняки быстро измельчаться. Другая съемная насадка, позволит аккуратно и качественно подрезать газонную траву, оставляя за собой ровные ёжики, рыхля землю в некоторых доступных местах.

Газонная трава

Цены на данное высококачественное оборудование разные. Можно по характеристикам подобрать агрегат, наиболее подходящий для собственного участка земли. Роторные культиваторы фирмы Top Keeper зарекомендовали себя как высококачественное и незаменимое в сельском хозяйстве оборудование.

Какой бы культиватор ни выбрал себе фермер, он существенно облегчит ему тяжелый физический труд. С его помощью можно обработать 2 гектара земли в 4-6 раз быстрее, чем эта обработка производилась бы вручную.

vote

Article Rating

Подробнее об устройстве

Наиболее популярными являются небольшие конструкции, вес которых не превышает 20 кг. Они очень производительны и компактны, к тому же с помощью таких изделий можно выполнять разные задачи на участке: удаление сорняков, рыхление грунта и даже внесение различных удобрений. Ручной культиватор будет полезным также и при уходе за некоторыми растениями, так как способен рыхлить почву возле грядок, прореживать и окучивать их.

Популярностью пользуются небольшие ручные культиваторы

Обратите внимание! Разумеется, сравнивать ручной культиватор по мощности с мотоблоком нельзя, но для элементарных задач на огородном участке его вполне хватает. К преимуществам ручного инструмента стоит отнести отсутствие затрат на топливо или электричество, а также возможность использования в труднодоступных местах.

В конструкцию большинства видов культиваторов входят специальные фрезы, которые, перемещаясь по участку, выполняют рыхление почвы. Применяться могут и другие насадки:

При правильном использовании ручные культиваторы существенно облегчают земляные работы. Разумеется, для этого нужно применять соответствующие насадки и типы конструкций.

Культиваторы бывают различных типов

Сфера использования роторного культиватора

В последнее время роторные плуги, или мотокультиваторы, завоевывают все большую популярность среди фермеров, имеющих не очень большие земельные территории. Это крайне полезное и современное оборудование, позволяющее свести к минимуму физический труд человека. Приобрести его можно в специализированных точках продажи сельскохозяйственной техники.

Покупать в специальных магазинах

Если речь идет о новом оборудовании, в специализированных магазинах выдают сертификат и гарантию от фирмы-производителя. Можно приобрести и бывший в употреблении агрегат. Сделать это можно через объявления, размещенные в интернете. Перед покупкой оборудование следует проверить на посторонние шумы, на мягкость роботы лопастей, на другие видимые механические повреждения. Данное оборудование может быть навесом к мотоблоку или другой, более крупной сельскохозяйственной технике.

Важно! При выборе навесного оборудования нужно следить за его маркой, так как к определенной фирме-производителю мини-трактора не каждое оборудование подойдет по креплению, а менять крепления обойдется очень дорого. В управлении электрический культиватор достаточно прост. Эксплуатировать его сможет женщина и даже подросток

Но некоторые культиваторы, в основном те, которые имеют большую мощность, весят под 100 кг. Поэтому с перемещением данного агрегата надо быть осторожным

Эксплуатировать его сможет женщина и даже подросток. Но некоторые культиваторы, в основном те, которые имеют большую мощность, весят под 100 кг. Поэтому с перемещением данного агрегата надо быть осторожным

В управлении электрический культиватор достаточно прост. Эксплуатировать его сможет женщина и даже подросток. Но некоторые культиваторы, в основном те, которые имеют большую мощность, весят под 100 кг. Поэтому с перемещением данного агрегата надо быть осторожным.

Обратите внимание! При работе с любой сельскохозяйственной техникой (роторные культиваторы не являются исключением) следует придерживаться техники безопасности. Роторным плугом можно обработать любой грунт, предназначенный для посадки абсолютно разных культур, даже небольшое поле, на котором планируется высадить рис, который, как известно, очень требователен к состоянию почвы. Роторным плугом можно обработать любой грунт, предназначенный для посадки абсолютно разных культур, даже небольшое поле, на котором планируется высадить рис, который, как известно, очень требователен к состоянию почвы

Роторным плугом можно обработать любой грунт, предназначенный для посадки абсолютно разных культур, даже небольшое поле, на котором планируется высадить рис, который, как известно, очень требователен к состоянию почвы.

Очень часто роторный плуг используют для того, чтобы окультурить участок земли, который долгое время считался диким и заброшенным. Данный культиватор отлично справится с тяжелой и каменистой почвой и дикими растениями, которые на ней растут. На некоторых дачных или приусадебных участках роторный груббер используется для выкапывания картофеля.

Виды культиваторов

Классификация устройств осуществляется в зависимости от используемых механизмов. Разделяют культиваторы со следующим оборудованием.

Ручной культиватор

К преимуществам ручных культиваторов также можно отнести то, что их легко изготовить самостоятельно. Для этого не нужны специальные навыки, достаточно следовать рекомендациям. Для изготовления той или иной конструкции нужен правильный чертеж изделия, немного свободного времени, терпения и, конечно же, некоторых инструментов и материалов.

Ручной культиватор «Гном»

Цветочные горшки своими руками

В нашей новой статье мы делимся лучшими идеями цветочных горшков! Самые оригинальные и красивые варианты, пошаговые инструкции по изготовлению, полезные советы – все это можно найти в этой статье!

Преимущества и недостатки роторного культиватора

Как и любая другая дорогая и полезная техника, предназначенная для обработки земли, роторный плуг имеет свои достоинства и недостатки. Среди достоинств многофункционального оборудования можно выделить основные:

• Он достаточно мелко перебивает вспаханную землю, не оставляя после себя огромные глыбы земли;
• Позволяют воздуху циркулировать в земле, напитывая ее таким образом кислородом;
• Существенно сокращается время, затраченное на обработку грунта;
• Снижаются расходные ресурсы на трактор, который вспахивал бы землю. Роторный культиватор потребляет значительно меньше энергии;
• При удобрении земельного участка электрический агрегат позволяет равномерно распределить все полезные вещества по верхнему слою земли;
• Эффективно борется с сорной травой;
• Позволяет производить серии культиваций.

Также он идеален для работы на целинных землях. При использовании рыхлителя на почвах значительно уменьшается давление на верхний почвенный состав, чем, например, от трактора. В зависимости от мощности роторного груббера, меняется время обработки земель.

Рыхлитель

Даже удивительно, что в таком инструменте, как роторный культиватор, могут быть недостатки. Но, по сравнению с другой сельскохозяйственной техникой, культиваторы ей все же уступают в чем-то. Например, у роторного агрегата производительность в разы меньше, чем у трактора. Это считается самым главным недостатком этой продукции. Он не подходит для использования на участках с большой территорией. На земельном участке, площадью более 4 га, рациональнее работать трактором с насадками.

Роторный культиватор подходит для подготовки земли к посевному периоду. Он качественно и быстро поможет фермеру привести грунт в надлежащее для посадки овощей состояние.

Что нужно для работы

Чтобы изготовить в домашних условиях различные приспособления для обработки грунта, нужно подготовить специальные материалы для этого. В первую очередь, вам нужно позаботиться о том, чтобы раздобыть сталь. Чем больше различных труб, листов или металлических прутов у вас будет, тем лучше. Нельзя обойтись без набора инструментов, но они присутствуют в любом гараже, так что с их поиском не придется заморачиваться.

При работе с металлическими трубами не обойтись без специальных инструментов

Сварочный аппарат – это один из самых главных инструментов для работы с металлическими изделиями. С его помощью вы сможете всего за несколько секунд соединить различные части, выполненные из металла. Разумеется, в большинстве случаев вы сможете обойтись без сварочного аппарата, соединив детали при помощи саморезов. Но качество таких соединений нельзя сравнивать с качеством сварочных швов.

Инверторный сварочный аппарат

Классификация культиваторов

Есть несколько разновидностей такого приспособления, но чтобы выбрать тот или иной вариант, следует знать о каждом из них больше.

Например, конструкция ротационного рыхлителя включает в себя четыре движущихся диска, один вращающийся нож черенок и скобы. Кроме этого, он оснащен колесиками и длинной ручкой. С помощью данного приспособления можно выполнять такие действия:

• рыхлить землю;
• обогащать ее удобрениями;
• удалять сорняки.

Средство в движение приводится посредством надавливания на ручку и узел из звездочек, затем он проворачивается.

Другая разновидность устройства — мини-модель. Она специально предназначена для использования в саду или малых теплицах. С ее помощью почва обрабатывается вокруг деревьев и кустарников, также быстро убираются сорняки и выкапываются лунки для рассады и малые садовые культуры.

Бензиновый культиватор оснащается двигателем, который нужен для работы культивирующих фрез. Рабочая их глубина составляет 150 мм, часто они применяются с целью закладки новых ландшафтов. Еще ими можно быстро вспахивать тяжелые грунты и удалять с корнем сорняки.

Ручной культиватор-рыхлитель внешне напоминает маленькие грабли и оснащен 3−5 изогнутыми зубьями с острыми концами.

Если оказывать небольшое усилие, то они могут разрыхлить землю и разбить на ней корку. Когда зубья входят в почву, то прибор тянется на себя, чтобы получились борозды. Варианты инструментов на длинных ручках применяется на огороде, а на коротких — на клумбах и комнатных растениях.

Корнеудалитель — рыхлитель «Торнадо» имеет заостренные спиралеобразные зубья, имеющие разностороннее направление. Сначала аппарат ставят вертикально по отношению к земле, потом проворачивают на 60 градусов и заглубляют в почву, а потом еще раз разворачивают по часовой стрелке. Потом устройство приподнимается, с ним удалятся и корни.

Глубина обработки с помощью «Торнадо» составляет 20 см, соответственно, удаляются только сорняки, а посаженые культуры не страдают.

Электрические инструменты предназначаются для работы на малых участках, они компактные и имеют хорошую маневренность, соответственно, их можно применять рядом с кустами и деревьями и окучивать их.

Заранее позаботьтесь о том, чтобы шнур имел длину, достаточную для свободной обработки почвы. Такой культиватор экологичный и может быть применен в теплицах.

Сборка ручных культиваторов

Как только подготовите все необходимое для работы, можно приступать к изготовлению ручного культиватора. Это уникальное изделие, имеющее целый ряд преимуществ, например, компактность, доступность материалов для ее изготовления и эффективность готового культиватора.

Ручной рыхлитель почвы

Самодельный культиватор даст возможность не только удалить сорняки по всему участку, но и качественно разрыхлить почву. Но, как уже отмечалось ранее, ручные культиваторы не предназначены для больших участков, поэтому если ваш сад или огород имеет большую площадь, тогда есть смысл приобрести бензиновый культиватор. Ручные конструкции лучше всего подходят для дачных работ. В домашних условиях можно изготовить такие виды ручных культиваторов, как роторный, дисковый, плоскорез и другие.

Культиватор-прополыцик: 1 — колесо в сборе (от садовой тележки), 2 — рама основная, 3 — пружина, 4 — фиксатор цепной, 5 — крюк, 6 — рукоять U-образная поворотная в сборе, 7 — винт Ml2 фиксирующий с шестигранной головкой (3 шт.), 8 — кронштейн поворотный, 9 — рама прополыцика (стальная полоса 20×7), 10 — сгребатель навесной (стальная цепь из прутка диаметром 10), 11 —прополыцик-комкоразбиватель 15-звездочный (от сельхозтехники), 12 — гайка М10 с контргайкой и шайбой (2 шт.), 13 — лапа культиватора поворотная (от сельхозтехники, доработанная), 14 — ось-болт с гайкой и шайбами (2 шт.), 15 — болт М14 с гайкой (2 шт.).

Роторный культиватор

Основные задачи роторной конструкции заключаются в бороновании почвы и дальнейшем ее разравнивания. Культиватор состоит из специальных полусферических дисков в количестве 2 или 4 штук. Каждая из пар этих дисков крепится к оси, за счет чего основа конструкции может двигаться. Это позволяет при работе увеличивать или уменьшать угол наклона дисков.

Схема дискового роторного культиватора

Основа обязательно должна быть металлической, так как на нее оказывается большая нагрузка при работе. Саму основу можно прикрепить к ручке. Если все детали будут выполненными из металла, это существенно увеличит вес конструкции, поэтому многие дачники делают ручки из дерева. При работе к дискам такого культиватора не будет цепляться трава, что очень удобно, особенно при обработке участков, покрытых сорняками.

Легкий культиватор своими руками Дисковый роторный культиватор

Культиватор «Торнадо»

Отличный культиватор с самой простой конструкцией, состоящей всего из трех частей – погружного элемента, ручки и черенка. Во многом принцип работы культиватора схожий с работой штопора. Нужно надавливать конструкцией в землю и проворачивать, а затем культиватор можно поднимать. В ходе обработки участка сорняки удаляются вместе с корневой системой. Изделие легко можно изготовить в домашних условиях, если соблюдать пошаговую инструкцию, приведенную ниже.

«Торнадо» — ручной культиватор

Таблица. Изготовление культиватора «Торнадо».

На заметку! Если вам нужна большая конструкция, то можете использовать более крупные детали. Технология изготовления от этого не изменится, а надежность культиватора не пострадает.

Дисковый культиватор

Еще один вариант изготовления ручного культиватора, главной деталью которого являются стальные диски. Стандартная конструкция предусматривает 5 дисков, к которым должны крепиться специальные зубья. За счет этих зубьев и происходит рыхление грунта. Вы можете изготовить такие диски собственноручно или же купить в специализированных магазинах. Поверхность двух дисков обязательно должна быть гладкой, а к остальным необходимо прикрепить зубья. В качестве альтернативы вместо зубьев можно использовать изогнутые гвозди.

Дисковый окучник: 1 — рядок картофеля обрабатываемый, 2 — диск окучника в сборе (от сельхозтехники, 2 шт.), 3 — кулак (от сельхозтехники, 2 шт.), 4 — кронштейн Т-образный, 5 — стойка, 6 — скребок стальной (от сельхозтехники, 2 шт.), 7 — балка моста (стальная труба 32×2,5), 8 — болт стопорный Ml0, 9 — грядиль-рукоятка

Готовые диски нужно одевать на ось поочередно, а затем ставятся подшипники. Готовая конструкция крепится к рукоятке, выполненной из дерева. При культивировании грунта диски начинают вращаться, а зубья поочередно вонзаются в землю. Дисковый культиватор способен срезать сорняки и рыхлить почву. Периодически его нужно чистить от застрявших растений.

Плоскорез

Еще одна разновидность культиватора, которую можно изготовить самостоятельно. Плоскорез является достаточно эффективным предметом инвентаря, для его изготовления требуется старый велосипед и одно колесо. Дальше нужно следовать инструкции, приведенной ниже.

Шаг 1. Подготовьте два небольших полукруга, изготовленные из каленого металла. Они должны быть прочными, поскольку на них оказывается основная нагрузка.

Два подготовленных полукруга

Шаг 2. Согните два метровых отрезка 15 мм трубы для ручек. Затем отрежьте лишнюю часть от велосипедной рамы.

Будущие ручки и обрезанная велосипедная рама

Шаг 3. Приварите ручки к велосипедной раме, а также упорный прут, который будет принимать на себя нагрузку с ручек во время обработки почвы.

Ручки приварены к велосипедной раме

Шаг 4. Соедините две пластины между собой при помощи сварки, наточите получившееся лезвие и приварите его к велосипедной раме. Его нужно устанавливать на месте сидения, чтобы у вас была возможность регулировать лезвие по высоте.

К раме приварено лезвие

Шаг 5. Покрасьте собранную конструкцию, защитив ее тем самым от коррозии. При желании можно обмотать изолентой рукоятки плоскореза. На данном этапе процесс изготовления ручного культиватора можно считать завершенным.

Ручки рекомендуется обмотать изолентой

Видео – Самодельный плоскорез или спасение утопающих

Культиватор из бензопилы

На случай, если в вашем гараже лежит ненужная бензопила, из некоторых ее частей можно изготовить неплохой культиватор. Но, в отличие от предыдущих вариантов, изготовить изделие из старой бензопилы смогут те люди, которые хоть немного разбираются в технике. К тому же здесь есть дополнительные расходы, например, покупка горючего и смазочных материалов. Поскольку бензопила работает на бензине, то и культиватор, который вы изготовите из нее, тоже будет работать на нем.

Обратите внимание! Культиватор из бензопилы имеет целый ряд преимуществ перед другими конструкциями, например, высокая мощность и производительность, минимум приложенных усилий и т. д. Но такой культиватор имеет и недостатки, главным из которых является необходимость регулярной дозаправки. Поэтому у вас на хозяйстве всегда должен быть наготовлен бензин.

Обслуживание и ремонт культиватора

Культиваторы можно проверять и обслуживать в специализированных сервисных центрах. ТО культиваторов состоит из:

• Полной диагностики всей составляющих частей и механизмов прибора;
• Определения неисправной части или узла в работе агрегата;
• Проведения ремонтных работ с заменой отдельных частей или восстановлением родных запчастей, если это возможно;
• В результате проведенных ремонтных работ техника полностью восстанавливает свою работоспособность;
• Тестирования культиватора, смазки запчастей.

В домашних условиях можно проводить самостоятельную диагностику и устранение неисправностей отдельных механизмов, если знать, где проблема. Если разобраться в устройстве аппарата, то можно определить поломку. Составляющие части культиватора, возможные неисправности, меры предупреждения и устранения:

Рама. Самая надежная часть агрегата. После каждого использования оборудования ее надо очищать от остатков земли, камешков. При частом попадании камней возможна поломка; Редуктор. В редукторе есть маслянистые смазочные вещества

Важно следить, чтобы масло не капало. Для этого все болтовые соединения должны быть надежно закреплены

Раз в полгода надо производить замену масла; Двигатель. Основная часть культиватора. Система топлива, зажигания, охлаждения, смазочные системы необходимо периодически проверять; Ручки. На ручках имеются специальные прорезиненные накладки для удобства пользователя. Со временем они изнашиваются, стираются. Поэтому их надо менять на новые или обматывать ручки изолентой. Если руки будут скользить, то тяжело будет управлять агрегатом; Трос. Перед работой трос проверяют на целостность и надежность подключения. Если культиватор постоянно работает с влажной почвой или находится в местах влаги, то трос теряет свою первоначальную способность перемещения в оплетке.

Культиватор – надежный помощник в вопросе обработки земли. Подойдя серьезно к выбору модели, изучив, какой культиватор лучше, основные характеристики в техпаспорте оборудования, покупатель останется доволен своим выбором. Зная особенности прибора, основные моменты по устройству агрегата, можно самостоятельно следить за исправностью культиватора, тогда он прослужит годы.

vote

Article Rating

Дополнительные рекомендации

Если вы, ознакомившись с пошаговыми инструкциями, все-таки решились делать такой культиватор собственноручно, то нельзя забывать о мерах безопасности. В первую очередь, защитить необходимо органы зрения и руки, особенно при работе со сварочным аппаратом. Если при работе используется дуговая сварка, то защищаться нужно не только от интенсивного и очень яркого света, издаваемого устройством, но также от окалин, которые, появившись на месте сварочного шва, могут откалываться от металла и высоко подлетать.

Средства индивидуальной защиты при выполнении сварочных работ Десять правил сварочных работ

Используя газосварку, при разогревании металла обязательно надевайте защитные перчатки и используйте специальную защиту для лица. Вы работаете с высокими температурами, поэтому кожу нужно защищать от ожогов. Примечательность ручных культиватором заключается в том, что изготовить их можно даже без особенных навыков или опыта.

Изготовить самодельный культиватор не так сложно, как может показаться
