Как собрать угловую струбцину самостоятельно: 2 варианта

Когда надо соединить пару заготовок под углом 90 градусов, советуем использовать специальные зажимы — угловые струбцины. Чем они хороши?

Эти простые приспособления удобны в работе и обеспечивают надежную фиксацию заготовок на время их склейки (например, при изготовлении деревянных рамок своими руками) или сварки.

Рассказываем, как быстро и недорого собрать их своими руками.

Самодельные угловые струбцины для домашней мастерской условно можно разделить на две основных группы (по сфере применения):

• для слесарных работ (сварочные);
• для столярных работ (мебельные).

Слесарные обычно изготавливаются из металлолома, и используются, когда нужно зафиксировать заготовки в неподвижном положении при сварке.

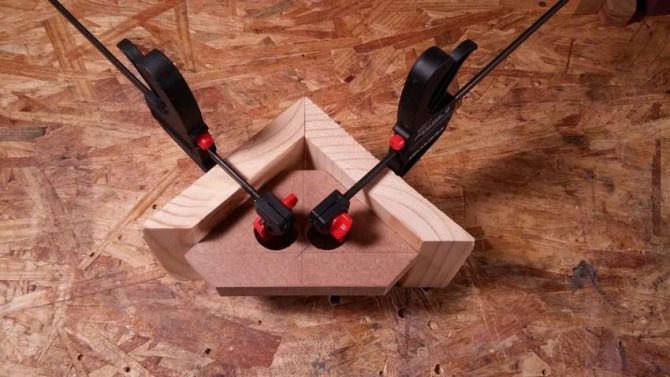

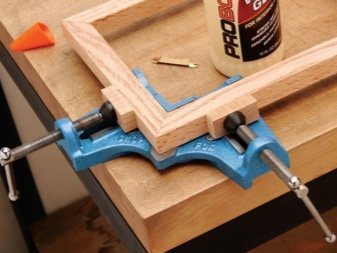

Столярные изготавливаются из остатков пиломатериалов (фанеры, МДФ) или дерева (бруски или доски). Используются при сборке мебели или при изготовлении других деревянных конструкций.

Необходимые материалы для изготовления самодельных угловых струбцин своими руками можно без проблем найти в мастерской и гараже — использовать, что есть в наличии.

В конструктивном плане оба варианты особо ничем не отличаются. Состоят они из трех основных элементов:

1. основание;
2. упорные полки;
3. прижим.

Сам прижим угловой струбцины может иметь полукруглую или же треугольную форму. Приводится в движение с помощью ходового винта.

Струбцина быстрозажимная своими руками

Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.
Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.

Зажим для удержания и фиксации мелких деталей

Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.

Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.

Струбцина из прута арматуры и дерева

Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.

В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.

Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.

Выбор струбцины для дома и гаража: критерии и рекомендации

Выбор зажимного инструмента даже у профессионального мастера может вызвать массу вопросов, что уже говорить о новичках. Посещая современный строительный магазин, можно столкнуться с большим разнообразием разновидностей струбцин, которые предназначены для решения конкретных задач. И чтобы решить эти задачи максимально правильно, следует ответственно подойти к процессу выбора струбцины

Специалисты рекомендуют принять во внимание следующие критерии:

1. Механизм фиксации заготовки — наиболее популярными являются модели, оснащенные винтовыми зажимами. Они практичны, удобны и недорогие. Выбирая струбцину с резьбовым механизмом, рекомендуется отдать предпочтение моделям с передвижной губкой. Их преимущество в том, что они позволяют работать с заготовками любых размеров.
2. Усилие зажима — это еще один очень важный параметр, ведь от него зависит не только качество и скорость проведения работ, но и безопасность. Этот параметр зависит непосредственно от типа используемого инструмента, и может варьироваться в пределах от 20 кг до 1 тонны. Максимальное усилие естественно обеспечивают гидравлические и вакуумные струбцины.
3. Присутствие вспомогательных элементов — при помощи струбцины можно не только сжимать заготовки, обеспечивая тем самым временное их соединение, но и использовать в качестве распорного инструмента. Такая опция в приборе точно не будет лишней.
4. Вес — чем тяжелее инструмент, тем сложнее им работать. На массу прибора влияют такие факторы, как размер инструмента и материал, из которого он изготовлен. Самыми тяжелыми являются чугунные и стальные приборы, а легкие — из дерева, алюминия и пластика. Выбирая инструмент по весу, стоит также учитывать, что чем меньше масса, тем соответственно ниже его надежность и прочность.
5. Подверженность коррозии — металлические части струбцин защищают при помощи краски или специального цинкового покрытия, что позволяет увеличить эксплуатационный ресурс инструмента. Устройства с гальваническим покрытием стоят дороже, чем окрашенные.
6. Дополнительные аксессуары — чтобы повысить удобство работы со струбцинами, многие производители оснащают их различными элементами. Одним из таковых элементов является Т-образная рукоять, главным предназначением которой является регулировка усилия зажима. На губках крепятся резиновые накладки, которые предотвращают повреждение поверхности зажимаемых деталей. При работе с металлическими деталями такие накладки также играют большую роль. Их отсутствие не повлечет за собой деформацию металлических заготовок, но при этом вероятность их смещения не исключена.

Хотя струбцина является многофункциональным зажимным инструментом, однако при ее использовании необходимо учитывать условия эксплуатации, к примеру, не рекомендуется работать пластиковым инструментом с металлическими заготовками. Если вы уважающий себя мастер, то обязательно должны иметь в распоряжении минимум пять разновидностей струбцин.

Правила использования

Есть несколько различных правил, касающихся применения устройства. Среди особенностей отметим следующее:

Нужно уделять внимание тому, чтобы поверхность прилегала полностью к рабочей части инструмента. При зажиме следует уделять внимание прилагаемому усилию. Слишком высокий показатель становится причиной повреждения поверхностного слоя. Не стоит забывать о том, что сама угловая струбцина при механической обработке заготовки также должна быть надежно закреплена

В противном случае проводимая обработка существенно усложняется.

Простота механизма определяет то, что пользоваться им достаточно просто. При этом не нужно обладать какими-либо особыми навыками.

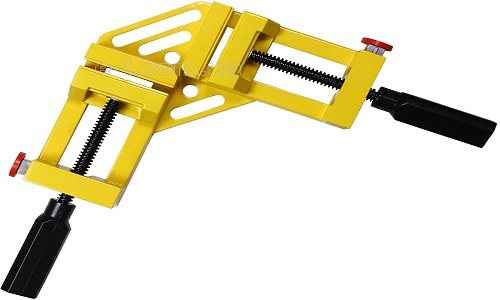

Угловые зажимы для металлических заготовок

Применение зажимного приспособления возможно также при необходимости обеспечения надежной фиксации металлических элементов. Также для крепления металлических деталей используются угловые струбцины, изготавливаемые при применении металла. Это связано с тем, что металлические заготовки должны крепится более надежно, так как во время обработки возникает серьезная нагрузка.

Стоит учитывать, что металлическая угловая струбцина изготавливается по той же схеме, как и деревянная.

При этом в качестве основы применяется листовой металл, толщина которого составляет 8-10 мм. Для существенного повышения крепления проводится сваривание отдельных элементов.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

1. G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.
2. F-образная (F-cramp). Быстрозажимная, действует по принципу заклинивания скользящего упора в положении мертвой точки. Дожим до прочного закрепления обеспечивается чаще всего винтовым зажимом, как в G-образной. Еще более «мягкий» и быстрый зажим, но менее надежный, дает курково-эксцентриковый зажимной механизм, см. далее. Наиболее универсальная и широко распространенная из струбцин. Главный недостаток – от вибраций и толчков в работе может саморасклиниться и отпустить. Или, наоборот, заклинивается намертво, а при расклинивании ударом молотка (см. далее) «выстреливает» либо струбцина, либо деталь. Для приспособления под сварку труб встык непригодна: губки от косвенного нагрева ведет, стык труб разъезжается.
3. C-образная (C-clamp, fixing tongs). Достаточно узко специализированный инструмент. Основное назначение – сжимание склеиваемых деталей. Простые C-струбцины выполняются с пружинным зажимом. Курково-рычажный зажим позволяет точно устанавливать силу прижима.
4. Угловые струбцины для сварки линейных деталей (труб, профилей) под заданным углом. Вполне устоявшегося специального англо-американского термина нет. Чаще других употребляются welding clamp и dead-lock clamp.
5. Вайма (joiner’s bench) – столярная струбцина для сплачивания щитов из досок, реек и брусьев, сборки узлов из фасонных деталей (напр. перил с балясинами). На след. рис. показана рельсовая вайма; бывают еще реечные и трубные, см. далее. Учтите, что в продаже под названием «трубная струбцина» идут трубные ваймы, а зажимы для сварки/пайки кругляка встык нужно искать по запросу «варная струбцина».
6. E-образная (E-clamp). Узкоспециализированный инструмент для кромления столярных излений на клею. Если нужно аккуратно подклеить кромку на существующей ценной мебели/в интерьере, без E-струбцины трудно обойтись.
7. O-образная или ленточная, или обжимной захват (loop stay, loop brace). Пользуются ленточными струбцинами чаще всего столяры-виртуозы и мебельщики-реставраторы. Если за качественно отреставрированный старинный венский стул можно выручить до $1000 и более, то за самую малость перекошенный или хлябающийся дадут в лучшем случае 15-20 тех же самых. Рамку для большой картины или фотографии сделать без ленточной струбцины тоже не так-то просто.
8. Рычажно-плунжерная (precision clamp). Под нажатием на курок плунжер (толкатель) с зажимным упором плавно двигается вперед. Курок отпущен – плунжер фиксируется поджатой пружиной кулисой, становящейся в положение мертвой точки. Повторное нажатие освобождает кулису и еще продвигает плунжер. В хорошей рычажно-плунжерной струбцине можно надежно зажать куриное яйцо, не повредив его скорлупы. В домашней мастерской такая точность зажима вряд ли когда понадобится, но вдруг – неплохая прецизионная струбцина получается из монтажного пистолета для туб с силиконом и т.п. вязкими составами. В проем (окно) для горловины тубы без проблем устанавливается неподвижная губка, а подвижная насаживается на шток вместо штатного толкателя. При необходимости то и другое можно снять и пользоваться инструментом по прямому назначению.

Устройство простейшей конструкции

Разновидностей данного инструмента достаточно много, в зависимости от ряда критериев (форма, размеры, материал, принцип действия прибора). Однако, все модели имеют стандартную схему строения:

• Каркасная рамка, имеющая форму буквы П.
• Одна стационарная фиксирующая деталь.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)
• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих
• Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

Дополняет конструкцию подвижный элемент для прочной фиксации предметов (а именно, винт). Чертежи струбцины позволяют ознакомиться с особенностями конструкции.

Процесс самостоятельного изготовления

Существует несколько вариантов изготовления этих приспособлений своими руками.

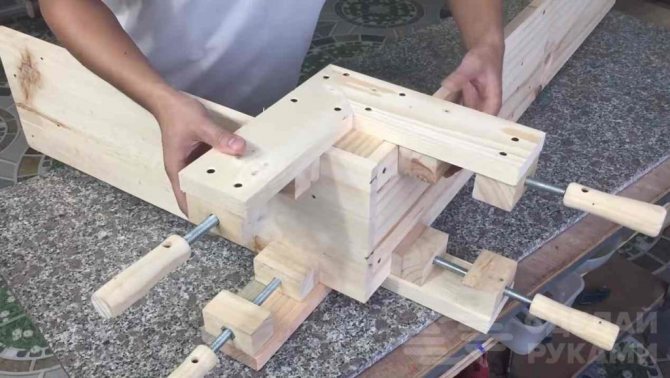

Угловая для сборки мебели

Те, кому доводилось самостоятельно собирать мебель, не раз ругались по ходу сборки из-за неудобств при соединении больших частей друг с другом. Особенно трудно это делать, если нет помощника. Таким помощником могут стать несложные мебельные тиски, точнее, несколько простейших зажимных устройств и прочный прямоугольный стол или столярный верстак, о изготовлении которого можно узнать из данной статьи.

На столе устанавливаются пазы для закрепления деталей собираемой мебели, а столярные струбцины служат фиксаторами. Есть очень много разных вариантов того, как сделать такие приспособления.

Столярная струбцина

Простейшая винтовой зажим изготавливается по принципу штангенциркуля. Для этого понадобится несколько брусков прочного дерева и небольшой лист фанеры. Для фиксации такого устройства в определённом положении используется винтовое приспособление с фиксирующим бруском на рейке этого нехитрого инструмента.

Для прижатия обрабатываемой детали к столу часто используют самозажимные струбцины. Принцип действия их очень прост. На верстаке такое приспособление фиксируется с помощью винтовой шпильки, а зажим производится специальным рычагом с закруглением на зажимном конце.

Такие инструменты очень удобно использовать для обработки большого количества деталей одной формы. Например, при фрезеровании или шлифовании, а также при сверлении и пилении.

https://youtube.com/watch?v=ayx-NSjjB8M

Для сварочных работ

Сегодня сварочный аппарат в гараже уже не редкость, а порой и необходимость. Для сварочных работ зажатие деталей под определённым углом порой бывает нужно, как воздух. Покупные инструменты часто подводят из-за недобросовестности их изготовителей, поэтому лучше сделать струбцину угловую для сварки самому.

Найдя нудный чертёж или сделав его самостоятельно, готовим нужный материал и инструменты. После этого приступаем к изготовлению по нехитрой схеме:

Изготовление основы. Стальные пластины и уголок такой же толщины свариваем по чертежам выбранного варианта. Главная задача — тщательно вымерять угол под 90 градусов для закрепления свариваемых деталей. Угол может быть и другим, если вы делаете инструмент для узконаправленной цели. Изготовление зажимного устройства. Для этого можно использовать гайки большого диаметра. Их закрепляем с помощью болта, чтобы можно было менять в случае срыва резьбы. Можно найти винтовые устройства с поломанных тисков или верстаков

Опять же важно проследить, чтобы зажимные лапки были под прямым углом или тем углом, на который рассчитано наше устройство. Сборка изделия и крепление. Когда основа и зажим готовы их соединяют в зависимости от конструкции изделия: сваркой или с помощью болтов и гаек

Здесь можно продумать вариант закрепления приспособления к неподвижной поверхности. Для этого можно просверлить в основании несколько отверстий для такого крепления.

Изготовление любого варианта требует немало усилий и стараний. Всё это окупится сторицей, когда очередная сварка или соединение двух реек под прямым углом пройдёт быстро и гладко. Ведь у вас будет надёжный помощник, который всегда рядом и готов исправно служить тому, кто его сделал своими руками.

Приспособления для вторичной защиты при аргонодуговой сварке

Сварочные струбцины заводского производства обладают немалой стоимостью, потому рационально сделать угловой фиксатор своими руками. Такую задачу нельзя назвать сложной, так как для сборки можно использовать годами складываемые в гараже или сарае металлические элементы, которые жалко выбросить. Благодаря простоте конструкции для изготовления угловой струбцины не требуется использование сложного инструмента.

Независимо от конструкции основное предназначение приспособлений – жесткий зажим заготовок для их последующего сваривания либо наплавления поверхности. Угловые фиксаторы, изготовленные из фанеры, позволяют соединять как металлические детали, так и заготовки из дерева.

Для самостоятельного изготовления струбцины потребуются такие материалы:

• пара брусков из твердых сортов древесины толщиной 25 мм;
• лист фанеры толщиной не менее 12 мм;
• крепежные элементы: шпильки, саморезы;
• ножовка либо лобзик;
• дрель.

Из фанерного листа вырезается квадрат размером сторон 250 или 300 мм, к которому под прямым углом прикрепляются бруски.

Угол следует установить максимально точно, так как от него в будущем будет зависеть правильное закрепление заготовок относительно друг друга.

Сначала бруски следует приклеить, дождаться схватывания клея и прозенковать дрелью. В полученные отверстия вкручиваются саморезы или иные крепежные детали. От центра колодок необходимо провести перпендикулярные линии, вдоль которых будут перемещаться винтовые шпильки.

На удалении в 20 мм от угловых закрепляются бруски упорные, между которыми оставляется небольшой промежуток. Размер его должен немного превышать максимальную ширину подлежащих фиксации заготовок. Шпильки удобнее вкрутить сразу, до прикрепления упорных колодок.

Также требуется подготовить подвижные бруски, которые соединяются со шпилькой. При вкручивании ее деталь будет придвигаться к угловой колодке.

При изготовлении угловой струбцины из массивного материала, например ДСП, для брусков следует подобрать материал большей толщины.

В первую очередь нужно сделать чертеж или эскиз угловой струбцины, определиться с основными размерами.

Для изготовления основания потребуется листовой материал толщиной 8–10 мм. Для закрепления можно применить уголок соответствующего размера. Соединение элементов удобно выполнять электросваркой.

1. Для винтового зажимного механизма между собой свариваются две гайки. Кронштейн с находящимся в центральной части резьбовым отверстием изготавливается высотой 30–40 мм. Для крепления рекомендуется использовать болтовое соединение, которое можно легко заменить при срыве резьбы.
2. Особого внимания требует взаимное размещение прижимных губок. Необходимо идеально выставить прямой угол, так как при выполнении сварочных работ добиться их приемлемого качества будет невозможно. Сначала к зажиму приваривается один уголок, на него накладывается другой. Полученная конструкция плотно сжимается и приваривается на скобу.
3. К боковым плоскостям фиксатора крепятся направляющие, обеспечивающие перемещение основания. По линии биссектрисы прижимного приспособления прорезается паз размером 8–10 мм.
4. В верхнее основание струбцины закручивается болт. Резьба его не должна доходить до головки, что обеспечит свободное передвижение оснований относительно друг друга.

Пользуетесь ли вы струбциной дома или на работе? Изготовили вы ее своими руками или приобрели готовую в строительном магазине? С какими трудностями и особенностями выполнения сварки вы столкнулись при использовании приспособления? Поделитесь, пожалуйста, своим опытом в комментариях.

Для получения качественного шва детали изделия необходимо правильно расположить их в пространстве относительно друг друга. Чтобы сделать данное действие, применяются специальные приспособления различных видов для сборки и сварки.

Первые применяются для установки и закрепления частей конструкции, используя прихватки, сварочные клещи, сварочные зажимы, и другие простейшие механические устройства.

Сварочные приспособления применяются для соединения заранее собранных изделий, зафиксированных в определенном положении. К ним также можно отнести зажим массы. Третий вариант позволяет совмещать перечисленные выше две операции.

Стоит отметить, что сборочные механизмы должны допускать свободное перемещение частей конструкции. В процессе работы они будут нагреваться, и их размеры могут меняться.

Если детали будут располагаться вплотную друг к другу без возможности перемещения, тогда могут произойти деформации, возникающие из-за термического воздействия.

ЧИТАТЬ ДАЛЕЕ: Подсистемы для вентилируемого фасада SIRIUS

При работе с крупными деталями, обладающими малой жесткостью, инструменты должны обеспечивать возможность соединения только кромок деталей, а не всей конструкции целиком.

При планировании сварочных работ, необходимо заранее предусмотреть возможность доступа к местам соединения. В случае расположения деталей под прямым углом, следует использовать угловые зажимы. Если есть возможность, можно прихватить части конструкции точечной сваркой.

Затем достаточно накинуть на изделие клеммы массы сварочного аппарата и можно приступать к работе. Иногда можно воспользоваться и массой самих деталей. Под своим весом они могут достаточно надежно расположиться в необходимой конфигурации.

Однако данный вариант не всегда применим, поэтому всегда лучше иметь под рукой клещи для сварки.

Магнитные прижимы относят к установочно-крепежным механизмам. Это значит, что они позволяют правильно расположить детали и закрепить их. Осуществляется данная операция с помощью сильных магнитных элементов.

Какие же преимущества обеспечивает данное приспособление для сварки? Давайте разберемся.

К основным достоинствам можно отнести:

• возможность быстрого соединения деталей;
• установка деталей под разными наклонами за счет использования магнитного уголка для сварки;
• значительное уменьшение времени на подготовительные работы;
• небольшие габариты;
• наличие в некоторых моделях активатора магнитного поля;
• возможность быстрой и легкой чистки магнитов.

Главным недостатком подобных приспособлений является ограничение их применения в зависимости от материала. Немагнитные металлы, дерево и т.п. не позволяют применять магниты.

С другой стороны, магнитные сварочные приспособления позволяют закреплять детали под любым углом друг другу, и они являются более универсальными, чем, например, струбцины.

Кроме того, в интернете можно найти большое количество обзоров, посвященных изготовлению самодельных приспособлений для сварочных работ. Например, можно самостоятельно сделать магнитный угольник для сварки своими руками или магнитную массу на сварку.

Если найти все необходимое и подробно изучить чертеж, то в домашних условиях можно сделать неплохой инструмент. Струбцина из металла, изготавливаемая своими руками – агрегат, который отличается надежностью. В этом ему будет существенно уступать деревянный агрегат. Для изготовления потребуется не только материал, но и сварочное оборудование, а также некоторый инструмент, используемый в слесарном деле.

Многие мастера предпочитают делать струбцину из швеллера, арматуры, из уголка или из шпильки. Все эти металлические элементы прекрасно подойдут для этого.

Из металла

Лучше всего использовать металлическую трубу. В результате получится трубчатая конструкция. Можно сделать инструмент другого типа.

Дополнительно потребуются металлические кольца в количестве трех штук. Их внутренний диаметр обязательно должен совпадать с внешним у трубы. Допускается использовать в конструкции металлический стержень вместо трубы. Для создания инструмента используется сварочный аппарат.

Алгоритм работы следующий.

1. Опорные площадки приваривают к двум кольцам. Их изготавливают из металлического уголка. Лучше, если он будет стальным.
2. На оставшееся кольцо ставят гайку, а его приваривают к концу стержня или трубы, смотря что используется.
3. На шляпку используемого блинного болта устанавливают рукоятку, а болт вкручивают в кольцо.
4. В свободном конце проделывают отверстие, куда будут установлены фиксирующие штифты.

Если под рукой имеется арматура, ее можно использовать для сборки струбцины. Процесс выглядит следующим образом:

• на первом этапе арматуру потребуется нарезать;
• затем изготавливается скользящая часть, устанавливается гайка, которую прикрепляют к рычагу;
• на третьем этапе готовят винт и подставку, что будет поворачиваться;
• в стержне потребуется нарезать резьбу, после сделать плечо;
• на последнем этапе делают ручку и панель на челюсть.

Из дерева

Из древесины тоже можно самому сделать струбцину. Таким инструментом удобнее всего работать с деревянными заготовками. Это может быть фанера, листы ДВП или ДСП, брус или доски, только они должны быть небольшой толщины. Изготавливая деревянный инструмент по данной технологии, стоит придерживаться следующей последовательности.

1. Сначала создается шаблон на картоне будущих деревянных заготовок.
2. Шаблоны переносят на древесину в соответствии с выбранным масштабом.
3. Лучше не использовать доски, изготавливаемые из сосны. Древесина должна быть твердой, тогда агрегат прослужит долго.
4. Каждую часть будущей струбцины выпиливают при помощи лобзика.
5. Чтобы форма была четкой, края подправляют напильником.
6. Поверхность обязательно шлифуется.
7. В челюстях сначала намечают отверстие для болта, а потом просверливают. Его длина должна быть для осевого болта не менее 1.5 от диаметра болта.
8. В детали, что будет играть роль ручки, тоже просверливают отверстие для гайки.
9. Гайка устанавливается на клей. Он может быть эпоксидным или цианакриловым.
10. Теперь можно собирать инструмент. Осевой болт фиксируется на клеевой состав. Задняя петля устанавливается на шурупы.
11. Устанавливается верхняя челюсть, после подкладывается шайба и ставится рукоятка.

Из древесины можно изготовить и быстрозажимной вариант струбцины. Единственный недостаток этой технологии – требуется больше времени, однако в момент выполнения работы удается его сэкономить. Процесс выглядит следующим образом.

1. Сначала макет будущих деталей переносится на пиломатериал, затем из досок вырезают элементы будущей струбцины.
2. Лобзиком делают прорези для осевой пластины. Они необходимы в подвижной губке.
3. На следующем этапе используется стамеска. Для кулачкового рычага делается паз.
4. Для установки штифтов просверливают отверстия.
5. Внешнюю и внутреннюю поверхность обязательно обрабатывают сначала напильником, чтобы убрать грубые выступы, а потом наждачной бумагой.
6. Осевая пластина вырезается из металла. Ее также потребуется качественно зашлифовать, а потом высверлить отверстия, куда необходимо установить штифты.
7. На последнем этапе производится сборка инструмента.

Из домкрата

Как сделать своими руками

Готовые инструменты иногда не подходят для выполнения некоторых работ, поэтому умельцы изготавливают их своими руками. Для начала нужно приготовить отрезки ДСП или фанеры с гладкой поверхностью.

Можно выполнить устройство в формах треугольника или прямоугольника, чтобы был один прямой угол:

• с обеих сторон от угла, отступив на три или пять сантиметров от верхушки, необходимо при помощи саморезов прикрепить бруски;
• приготовленные отрезки укладываю на ровную поверхность и плотно прижимают при помощи обычных струбцин;
• для освобождения доступа к стыку, выступающую верхушку угла лучше срезать.

Следующий шаг посвящен изготовлению зажима струбцины. Нужно приготовить следующие детали: три гайки, длинную шпильку или болт, ручку, скобу:

• для основания оптимальной станет треугольная форма;
• шпилька выступает за края основания в состоянии полного сжатия, без детали;
• из угла проводят биссектрису;
• гайку с болтом закрепляют скобой на расстоянии десяти, двадцати миллиметров от пересечения биссектрисы с гипотенузой;
• изготавливают металлическую скобу, выгибая ее по форме гайки;
• отверстия сверлят на краях гипотенузы;
• болт направляется головкой в верхушке прямого угла;
• с противоположной стороны от болта крепится ручка.

Во время работы с листами для мебели нужно приготовить:

• фанеру толщиной от 8 до 12 мм, можно ДСП;
• дрель;
• лобзик и ножовку;
• прямоугольный или квадратный деревянный брусок.

Вырезаем несколько треугольников с прямыми углами, катеты которых, равны по длине, и должны составлять 25-40 см. В зависимости от размера устройства простых струбцин, отверстия делают в углах треугольника. Расстояние должно быть 10-15 см от катетов до отверстий. На гипотенузе сделать два отверстия и прикрутить листы. Устройство готово.

Инструментов лучше сделать не одну, чтобы провести сборку всей конструкции. Изготовление их не составляет сложностей, в финансовом отношении это выгоднее, чем купить готовые, поскольку это не универсальный инструмент. Он не подойдет для всех работ по сборке мебели. Выполненное своими руками устройство можно изготовить под любую работу.

Ножовка по металлу до модификации и полученные из нее струбцины после модификации

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

• два деревянных бруска толщиной 25 мм из древесины твердой породы;
• фанера толщиной 12 мм или больше;
• саморезы, шпильки;
• лобзик или ножовка;
• дрель.

Из фанеры вырезают квадратную дощечку со стороной 25 или 30 см. На ней закрепляют два бруска под углом 90 °.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.

Конструкция и виды столярной струбцины

Теперь, поговорим о конструкции и видах струбцины, в зависимости от которых, возможно, и будет зависеть ваша покупка. Устройство данного инструмента элементарно – как правило, она состоит из 2-х частей. Это основная рама, и подвижная часть – элемент с зажимом. Перемещение этого зажима, позволяет столяру изменять расстояние между двумя губками струбцины, и устанавливать необходимое для себя значение. Также, в подвижной части струбцины имеется зажимное устройство. Оно может представлять собой винт или рычаг, который используется для фиксации той самой подвижной части. Кроме того, с помощью этой детали можно регулировать степень сжатия.

Теперь, о разновидностях рассматриваемой нами детали

Прежде чем купить струбцины для столярных работ, вам необходимо обратить внимание на тип и устройство данного инструмента. Так, в зависимости от конструкции, различают «G » и «F »-образные струбцины, автоматические струбцины и зажимы

Различие между «G » и «F » заключаются в самой конструкции. Так, «G »-образная струбцина имеет форму английской буквы «G », в котором одна часть – основание инструмента образует форму буквы «C », вдоль которой устанавливается подвижный механизм, образовывая «G »-форму. Данные струбцины для столярных работ очень удобны во время работы с деревом, при фиксировании металлических поверхностей и других деталей. Особенность такой струбцины обусловлена тем, что с её помощью можно более крепко зафиксировать деталь, нежели, используя другие виды столярных струбцин. Более того, она также может использоваться при слесарных работах.

Внимание!

При покупке столярных струбцин будьте бдительны, так каких неподвижная часть, как правило, изготовлена из чугуна, который порой может быть не самого лучшего качества, может быть хрупким и так далее.

«F »-образные струбцины, имеют несколько иную форму и конструкцию. Она основывается на «скользящем» принципе. Так, данная струбцина имеет неподвижную часть с удлиненной пластиной, по которой перемещается зажимной механизм. Такой тип струбцины очень удобен тем, что имеет больший шаг зажима, а также больший зев зажима.

Остальные виды струбцин очень схожи по своей конструкции и идентичны по своему назначению. Они имеют автоматический привод фиксации, или же специальный зажимной механизм, который позволяет зафиксировать подвижную часть одной рукой.

Чтобы купить столярную струбцину, в целом, не требуется большого количества знаний или секретов покупки. Достаточно просто внимательно осмотреть инструмент, убедиться в том, что их прижимные поверхности плотно соприкасаются друг с другом, а также, что эти поверхности имеют гладкую и ровную структуру. Поворотные винты, резьбы и ручки должны быть качественными, не иметь никаких дефектов – сколов или трещин.

Для того чтобы избежать вмятин, которые могут оставаться на заготовках после работ, необходимо использовать специальные пластиковые или резиновые прокладки

Поэтому, при покупке обращайте внимание на то, чтобы они присутствовали в комплекте. Главное, чтобы прокладки были изготовлены из материала, который более мягкий, нежели зажимаемая деталь

И, конечно, во время покупки обращайте внимание на рабочий ход струбцин, который может составлять от 20 до 250 мм. Он выбирается в зависимости от того, как и где вы будете использовать дополнительный инструмент.

Струбцины являются незаменимым помощником каждого столяра. Сложно представить мастера, который способен обходиться в своей работе без этих приспособлений. Разновидностей струбцин и зажимов существует довольно много, при этом производители не перестают искать новые решения, чтобы сделать свой инструмент еще более удобным, функциональным и адаптированным к специфическим столярным задачам.

В нашем материале мы подробно поговорим об основных типах струбцин для дерева: расскажем из чего состоят и как работают различные модели зажимов, рассмотрим преимущества и недостатки каждой из них, дадим полезные советы, как выбрать струбцину для конкретных столярных задач.

Материал изготовления зажимов

Струбцины заводского производства изготавливаются из металла. В качестве сырья используется дюралюминий и различные сплавы на его основе. Такие приспособления изготовлены по стандарту, поэтому технические характеристики и общие размеры у них одинаковы.
Использование этого инструмента не требует больших усилий от пользователя. Работать с ним легко и быстро.

Изделия заводского производства стоят немало. Если требуется провести сварочные работы или осуществить сборку мебели, одним зажимом не обойтись. Покупка нескольких струбцин существенно ударит по бюджету, поэтому многие мастера предпочитают их изготавливать самостоятельно.

В классическом виде конструкция выглядит как простой и компактный мебельный зажим, который позволяет фиксировать составные конструкции под прямым углом.

Материал самодельных зажимов подбирается с учетом работ, которые предстоит выполнить. Струбцины, используемые для сборки мебели, обычно делаются из древесины. Для сварочных работ пригодны только металлические зажимы. Если же требуется разово провести какую-нибудь операцию, можно ограничиться изделиями из листовой фанеры.

Угловые мебельные струбцины применяются для сборки мебели. Это их главное, обобщающее назначение.

Для создания деревянных зажимов используется древесина:

• лиственницы;
• граба;
• бука;
• березы.

Она имеет высокие прочностные характеристики, обладает упругими свойствами и способностью восстанавливать первоначальную форму. Древесина этих пород гораздо тверже, чем материл, из которого выполнено большинство мебельных конструкций. Чтобы не повредить заготовки, желательно использовать защитные набойки. Они бывают деревянными, кожаными, войлочными. Допускается применение резины светлых тонов, чтобы на поверхности не оставалось цветного следа.

С помощью струбцины можно фиксировать практически любые детали, которые подходят под допустимые размеры инструмента.

Зажимы в виде рамок изготавливаются из металла. Для этого обычно используются профильные трубы или стальные уголки. Металлические детали предварительно нужно зачистить, чтобы на заготовках в процессе сборки не появлялись царапины. После этого изделие покрывается краской. Это необходимо для того, чтобы металл не повреждался коррозией и не оставлял следов ржавчины на поверхностях, с которыми соприкасается. После этого на раме закрепляются деревянные планки.

Инструмент, изготовленный в домашних условиях, может быть железным или деревянным.

Изготовление струбцины своими руками

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Типы струбцин

Существует три категории струбцин:

• Простые, обеспечивающие фиксацию деталей с рабочей плоскостью верстака.
• Угловые, предназначенные для удержания двух заготовок под требуемым углом.
• Объемные, способные фиксировать три заготовки в трех разных направлениях.

Первый тип изготавливается в виде C-образного кронштейна с резьбовым зажимом. Сфера применения — обработка дерева, металла, пластиковых основ. Второй тип — наиболее часто применяемый.

Чаще всего угловую струбцину используют для фиксации заготовок под углом 90°. Но существуют образцы, позволяющие изменять угол до необходимого значения.

Третий тип фиксаторов нужен, если специфика работы предусматривает выполнение больших однотипных процессов.

Заводские модели достаточно дороги. Решение — делать струбцины самостоятельно.

Угловая и объемная струбцины изготавливаются на основе простой конструкции, отнесенной к первой категории, и дополнительных деталей, которые можно найти в домашней мастерской. Размеры, прочностные характеристики зависят от материала изготовления. Обычно параметры ориентированы на тип обрабатываемых деталей. В статье описано, как сделать столярные струбцины из фанеры, представлена схема сборки угловых зажимов для работы с металлическими деталями.

Фанерные струбцины

Для сборки мебели часто применяют листы ДСП, которые фиксируются под прямым углом. Рекомендуется сделать приспособление на основе простых струбцин. Для этого потребуется:

• лист фанеры или ДСП толщиной 8–12 мм;
• квадратный или прямоугольный деревянный брусок;
• электролобзик или ножовка;
• электрическая дрель с набором насадок.

Из фанеры или древесно-стружечной плиты выпиливают два и более прямоугольных треугольника с катетами длиной 30–40 см. Угол 90° каждого сегмента должен быть максимально точным, иначе готовая конструкция будет некачественной. В каждом углу треугольника формируют отверстие. Оно должно соответствовать размерам простых зажимов, взятых за основу.

Необходимо, чтобы от края отверстия до катета треугольника расстояние было 10–15 мм.

Приспособление испытывают на практике. Для этого самодельный треугольник прижимают обычной струбциной к обрабатываемому листу, выравнивают по краю. Второй простой струбциной фиксируют следующую деталь под углом 90°. Чтобы крепление было надежным, по краям стыка применяют две треугольные фигуры.

Угловые зажимы для металлических заготовок

Для работы с металлическими деталями применяют железные угловые струбцины, усиливающие зажим. Металлы прочнее дерева, фиксировать их нужно более крепким инструментом. Обработка нередко сопряжена с процессом сварки, высокие температуры быстро приведут деревянные элементы из строя. Лучше отдавать предпочтение железу. Оно не боится электрической дуги, высоких температур, механического воздействия.

Металлическую угловую струбцину изготавливают по той же схеме, что и фанерную. Но вспомогательный инструмент делают из листового металла толщиной 8–10 мм. Фиксирующие элементы собирают из металлического уголка заданного размера. Для большей надежность уголки свариваются. Резьбовое крепление также подойдет.

Винтовой зажим делают из трех сваренных между собой гаек. Можно создать кронштейн с резьбовым отверстием диаметром 35–40 мм в центре. Крепят устройство болтами, что позволяет в случае срыва резьбы осуществить быструю замену.

Внутреннее основание приспособления перемещают по направляющим. Для их изготовления в биссектрисе треугольника формируют паз шириной около 10 мм. Просверливают технологическое отверстие в верхнем основании фигуры. Снабжают его болтом и закручивают снизу гайкой. Чтобы обоюдное перемещение оснований не было затруднено, работа выполнялась корректно, резьба не должна доходить до головки болта.

Угловую струбцину легко изготовить самостоятельно, нет необходимости приобретать заводской зажим.

Общая характеристика

Струбцина выручает, когда требуется зафиксировать детали, чтоб дать время высохнуть клею или выполнить сварку. При сборке мебели приспособление поможет собрать элементы без смещений, просверлить в нужном месте отверстия для крепежа. Самодельный инструмент весит немного, но с фиксацией справиться на «отлично». Его проще переносить с места на место, чем обычные строительные тиски. Угловая струбцина для сварки изготавливается из металла.

На зажиме самодельного приспособления есть два упора. Обязательно присутствует блок-зажим, обладающий хорошей подвижностью, благодаря чему он может использоваться для заготовок разного размера. Для высокой жесткости фиксации должны наличествовать винт и рычажный механизм. Для столярного варианта допускается использование бегунка и планки. Но при любой конструкции детали упора должны быть подвижными.

Преимущества инструмента

Из-за дороговизны заводских изделий выгодно сделать струбцину своими руками, но экономия — это не единственное преимущество инструмента. Подобранная под определенные работы калибровка струбцины поможет зафиксировать детали лучше. Если струбцина делается для разовой работы, в изготовлении используются дешевые материалы.

Подготовительный этап работы

Все, кому доводилось что-то делать своими руками, прекрасно понимают, что без хороших чертежей не обойтись. Здесь на помощь приходит интернет. Набираем в поисковике «чертежи угловой струбцины для сварки своими руками». Если вы плотник и ищете данные для своей профессии, то запрос такой: «чертежи столярных струбцин своими руками». Получив множество вариантов, выбираем нужный и печатаем его на принтере.

Теперь необходимо приготовить инструменты и материалы для изготовления приспособления. На этой стадии важно проследить, чтобы не забыть чего-нибудь. Ведь порой один забытый маленький винтик может заставить опять ехать в магазин, а это может стоить не одного потерянного часа драгоценного времени. Когда всё готово, приступаем непосредственно к работе над самодельной струбциной.

Угловые струбцины своими руками

Использование специализированных струбцин на сегодня остается единственно возможным способом собирать любые прямоугольные или квадратные конструкции из дерева и металла с идеально выставленным прямым углом.

Например, система из готовых треугольников, которые охватывают плоскости стыкующихся сторон и прочно удерживают их в нужном положении, до момента установки крепежа или окончания сварочных работ.

Зажим универсальный под любой угол

Прямой угол, как правило, не представляет особой проблемы при работе со струбцинами, значительно сложнее сделать угол произвольной величины. Для решения подобных задач нужно сделать приспособление к струбцине, как на фото.

В основе дополнительного устройства используется обычный сосновый брусок с вырезанным по центру сектором прямого угла. Второй деталью является обычный прямоугольный треугольник, который можно сделать из еловой или сосновой рейки.

В вершине угла сектора высверливается сквозное отверстие, диаметром 5-6 мм. Именно отверстие позволяет треугольнику качаться и менять угол наклона струбцины на 3-7о.

Угловая стальная струбцина для сборки

Соединить две детали под прямым углом намного проще, если закрепить их в угловой струбцине. В простейшем случае приспособление представляет собой две направляющие из обрезанной профильной трубы или стального уголка.

Направляющие необходимо выставить с помощью угольника под углом в 90о и соединить дополнительными накладками из листового металла.

Для того чтобы заготовки при работе не выпадали из приспособления, на каждой из направляющих дополнительно устанавливают по две G-образных струбцины.

Метод сборки струбцины из дерева

Угловые струбцины для сборки мебели создаются определенным способом. Две длинные рейки размещаются на столе. Первая укладывается ребром вверх, а вторая — наоборот. В них дрелью просверливают отверстия для соединения.

Одна пластина плотно крепится к нижнему бруску. Отверстия для крепежа обеих деталей должна совпадать. Параллельно первой пластине крепится вторая. Для этого используется проходящий через них саморез. Он будет регулировать степень зажима детали между двумя пластинами.

На концах реек также просверливаются отверстия. К ним крепятся еще пластинки или пайки. Угол между ними должен составлять ровно 90 градусов. Для соблюдения этого требования понадобится прибегнуть к помощи соответствующей измерительной техники.

Выполнив монтаж всех деталей угловой струбцины для сборки мебели, можно проверить ее работу, закручивая саморез для фиксации уровня зажима пластин.

Как пользоваться?

Безусловно, угловой зажим – практичный инструмент, который облегчает работу в каждой мастерской. Однако его применение требует достаточно надежной и прочной фиксации, поэтому нужно придерживаться правил пользования данной моделью.

Нужно сконцентрировать свое внимание на том, чтобы зажим полностью и ровно «садился» на поверхность изделия, сохраняя при этом угол 90 градусов. При сжатии равномерно распределите прилагаемые усилия, иначе можно нанести вред площади изготавливаемой конструкции

При сжатии равномерно распределите прилагаемые усилия, иначе можно нанести вред площади изготавливаемой конструкции.

В иной ситуации проводимая вами работа намного усложнится, так как деталь не будет хорошо закреплена.

Пользоваться таким инструментом довольно-таки просто, лишь запомнив несколько базовых моментов, которые помогут сделать вашу работу более качественно.

Как пользоваться угловыми струбцинами – видео ниже.

Столярные клещи

Деревянные временные задимы используются в столярном деле так же широко, как стальные в слесарно-сварочном. В силу особенностей основного конструкционного материала столярные струбцины выполняются почти исключительно C-образными (струбцины-клещи).

Самое мощное из столярных зажимных устройств – струбцина-крокодил, поз. 1 на рис.:

Разновидности столярных струбцин

Губки из дуба, вяза, бука, граба, ореха. Резьбовые пары – от М12. Зажимать детали «крокодилом» дело хлопотное, поэтому вместо него нередко пользуются шарнирной винтовой C-струбциной, поз. 2. Ее «челюсти» можно переклеить из фанеры, и только накладки («губы») наклеить из прочного дерева. Вместо фасонной гайки возможно использовать обычную шестигранную, запрессовав ее в рукоять в тисках; в таком случае рукоятку нужно делать из клена, бука или вяза; дуб при запрессовывании может расколоться.

Струбцины-крокодилы используются для надежной фиксации достаточно больших и тяжелых деталей. При склеивании сильного прижима не нужно, зато струбцин нужно много, не менее 3-4 на 1 пог. м клеевого шва. Поэтому столярные струбцины для склеивания делаются чаще всего фанерными. Каждая «челюсть» переклеивается из 3-х или иного нечетного количества слоев. В одной из «челюстей» с выступом будет средний слой, а в противоположной – два крайних; таким образом, и при помощи стальной шпильки, образуется шарнир. Прижим – пружинный (поз. 3 на рис.), и из подручных эластичных материалов, поз. 4.

Выпиливать и подгонять заготовки фанерных струбцин-крокодилов дело трудоемкое, но в распоряжении современного умельца оказывается отличный заменитель – обрезки ПВХ труб большого диаметра. Разрезное кольцо из трубы, пара деревянных палочек, столько же обрезков садового шланга, и струбцина для прижима при склеивании готова, поз. 5. Дешево и сердито. Еще о струбцинах из дерева см. ролики:

Что такое мебельный кондуктор и как его использовать

Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы. Для изготовления этого помощника применяют различные материалы:

Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.

Виды кондукторов

В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:

Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.

Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

На что обращать внимание при выборе кондуктора

Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен. Например, качественной и надежной будет продукция из нержавеющей стали

Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.

Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно

При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить

В использовании данного прибора кроется значительное количество преимуществ

Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств. Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.

Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.

Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.

Инструкция по изготовлению мебельного кондуктора

Шаг №1 – готовим инструменты и материалы:

Для начала соберем все необходимые для работы инструменты и материалы

Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины. Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.

Далее выполняем высверливание отверстий
