Ручной самодельный культиватор из триммера и велосипеда

Виды насадок-культиваторов к триммеру

Культиваторные насадки хороши для обработки небольших земельных участков. Часто есть сразу несколько режущих деталей. У насадок может настраиваться ширина захвата фрез в пределах 130–250 мм. Чтобы не попал мусор, у них есть защитный щиток. Варианты использования:

• прополка небольших территорий;
• перекапывание огорода и клумб;
• рыхление грунта возле деревьев;
• окучивание моркови, картофеля и т.д.

Шлицевое присоединение фрез или дисков к валу удобно. Оно допускает свободное перемещение режущих органов, что идеально для культивации. Почву можно рыхлить с широким захватом – до 200–250 мм за проход. При выборе насадки нужно учесть механические ограничения по мощности привода. Если устройство рассчитано на мощность до 1,5 тыс. Вт, то культиватор подойдет лишь с целью обработки взрыхляемого грунта или окучивания грядок, картофельных кустов.

Разновидности конструкции

Насадки для триммера отличаются по типу режущего механизма. От него зависит эффективность и качество работ, которые предстоит выполнить при помощи бензинового агрегата. Культиваторная насадка для триммера бывает двух видов:

• Зубчатая. Такой тип включает в себя прямой ряд, состоящий из нескольких изогнутых и заостренных ножей. Они выворачивают землю и вскрывают ее. Зубчатая насадка бывает тяжелой – ее вес достигает 5 кг.
• Дисковая. Эти культиваторные приспособления оснащаются несколькими дисками, которые имеют закрепленные ножи. Окончания лезвий изогнуты в определенном направлении. Сверху них установлена протекционная заслонка, благодаря которой земля не вылетает во время рабочего процесса.

Приспособления для прополки могут крепиться к триммеру несколькими способами. Всего их три:

• возле двигателя вместо штанги;
• внизу штанги вместо редуктора;
• путем разъединения штанги посередине.

Преимущества и недостатки

Культиваторные насадки к триммеру имеют несколько важных плюсов. Подробнее о них:

• Отлично подходят для уборки и прополки. Инструмент часто применяют приверженцы органического земледелия, склонные считать, что часто рыхлить и окучивать почву вредно.
• Культиваторная насадка легко и быстро справляется с сорными растениями, которые еще не слишком сильно выросли. К тому же культивация позволят разрыхлить почву и насытить ее кислородом, что положительно повлияет на развитие растений.
• Простые в обслуживании и стоят на порядок дешевле по сравнению с подвесным оборудованием на мотоблок.
• Быстро вращающиеся фрезы способны обеспечить высокую эффективность работы.
• Подходят для рыхления почвы не только на обширном участке, но и в теплицах, цветниках, клумбах.
• Дисковый культиватор оснащается предохранительным кожухом.

• Любая насадка-культиватор для триммера значительно увеличит вес собранного агрегата – примерно на 5-6 кг. Длительная работа будет под силу не каждому.
• Насадка фреза не даст возможности прижать лезвия близко к почве. Чрезмерный нажим станет причиной поломки или как минимум изгиба штанги.
• Культиватор для мотокосы рекомендуется использовать на глинистом грунте, т.к. он не способен проникать вглубь – он будет лишь царапать поверхность земли.
• Привод бензиновых триммеров находится сзади работающего, а штанга часто является длинной. Во время культивирования постоянно появляются вибрации. Их величина обуславливается как изменяющейся нагрузкой на фрезы или диски, так и длинной штанги.
• Вибрации передаются через наплечный ремень на руки пользователя. Держать на весу емкий узел и управлять кнопкой включения агрегата не всегда удобно. Долгая культивация земли с применением насадки небезопасна для здоровья.

Особенности эксплуатации

Учитывая возможности триммера и самой насадки, работу с навеской осуществляют до периода, когда сорняки еще не особо выросли и укрепились. Так, работа пользователя будет более эффективной, ведь проще срезать невысокую траву, нежели бороться с грубыми и толстыми стеблями. Своевременное рыхление почвы с помощью насадки-культиватора поспособствует ускоренному росту и укреплению посаженых культур и, как следствие, высокой урожайности.

Важно надежно крепить саму насадку на бензиновый триммер. Важно учитывать тот факт, что работать мотокосой с насадкой-культиватором сможет далеко не каждый огородник, причиной чего является вес косы и навески

Если двигатель агрегата не рассчитан на мощность более 1500 Вт, данную насадку можно использовать лишь не более, как рыхлитель или легкий окучиватель. Важно понимать, что насадка для культивирования почвы посредством бензокосилки никоим образом не заменяет агрегат для прополки, вспашки и окучивания. Это мини-устройство для небольших целей.

Вращающиеся в процессе работы ножи достаточно опасны, а потому работать бензиновым триммером надлежит предельно внимательно. Нельзя пытаться счищать ножи от сорняков, когда устройство включено. Делать это можно исключительно при полной остановке двигателя. Нельзя хвататься за ножи руками или пытаться блокировать их. Своевременно надлежит выполнять осмотр устройства, устраняя поломки, а также изношенные детали.

Заправлять агрегат нужно на улице

Важно следить, чтобы не было протечки масла либо топлива. Нельзя допускать перегревания двигателя

В процессе работы оператор должен находиться в стороне от вращающихся элементов, поскольку фрезы могут повредить конечности. Перед тем как приступить к работе, нужно осмотреть территорию будущей обработки и избавить ее от твердых предметов. Например, желательно избавиться от камней, которые могут стать причиной остановки, а то и вовсе поломки фрез.

Больше о насадке-культиваторе для бензинового тримера узнаете из видео ниже.

Топ-5 лучших насадок на бензотриммер для прополки

Прежде чем заказать приспособление на триммер, ознакомьтесь с описанием и характеристиками топовых конструкцией. Изучите их преимущества и недостатки, соотношение цены и качества. Известные производители: Bosch, Echo, Elitech, Husqvarna, Patriot, Oleo-Mac, Stihl и др. Лучшими насадки на бензиновые триммеры являются:

• KAAZ Kat-MC250P для VSP255S;
• ECHO PAS-Tiller Cultivator для PAS-265ES;
• KR400MP MAKITA 195710-3;
• Oleo-Mac CULT;
• для бензокос TAC.

KAAZ Kat-MC250P для бензокос VSP255S (244G03)

Культиваторная насадка для триммера VSP255S имеет почвоуглубитель, благодаря которому можно менять глубину вспашки. Подходит для обработки небольших огородов. За счет компактных размеров насадка подходит для культивации почвы, обработанной вокруг цветов на клумбах, взрыхления земли вокруг деревьев и в труднодоступных местах. Она эффективно борется с сорняками. Подробнее:

• цена: 9990 р.;
• характеристика: подходит для Caiman VSP255S, материал ножей – сталь повышенной прочности, рабочая ширина – 240 мм, глубина – 360 мм, производитель – Kaaz (Япония);
• плюсы: широкий спектр действия, возможность регулировки глубины вспашки, прочность;
• минусы: надевается только на одну модель триммера.

ECHO PAS-Tiller Cultivator для мотокос PAS-265ES

Данная насадка была создана специально для мотокосы PAS-265ES с целью обработки небольших площадей, цветочных клумб и газонов. Она компактна, но не эффективна для прополки крупных территорий. Конструкция отличается хорошей прочностью и долговечностью. Ею можно заменить целый ряд рабочих инструментов для сада. Прополка будет быстрой и эффективной. Параметры:

• цена: 17800 р.
• характеристики: производитель – ECHO (Япония), сочетаемость – с PAS-265ES, вес брутто – 3,36 кг;
• плюсы: компактный, маневренный, высокое качество исполнения, легкая установка;
• минусы: дорогой, подходит для одной мотокосы.

KR400MP MAKITA 195710-3

Насадка на триммер от японского производителя значительно упростит уход за дачным участком, небольшим огородом или садом. Хорошо подходит и для благоустройства газона, клумб с цветами. Весит немного меньше других аналогов для прополки. Конструкция в целом надежная, выполненная из металла. Режущим элементом являются фрезы. Параметры:

• цена: 17160 р.
• характеристики: модель инструмента – EX2650LH, DUX60Z, ширина – 16 см, диаметр фрез – 23,2 см, производитель – MAKITA (Япония);
• плюсы: неплохая эффективность, высокая надежность, идеален в прополке небольших участков;
• минусы: высокая стоимость.

Велосипед с двигателем от триммера

Самодельный велосипед с мотором от триммера — высокотехнологичное транспортное средство, которое отличается от простых аналогов высокой скоростью езды, практичностью и пониженной стоимостью, благодаря использованию дешевой комплектации.

Для сборки мотовелосипеда необходимы следующие приспособления:

• велосипед в рабочем состоянии;
• мотор от триммера;
• цепь;
• натяжитель;
• звездочка;
• хомут;
• трос;
• предохранитель;
• контроллер;
• выхлопная труба;
• втулка, болты, шайбы.

Преобразование велосипеда в велобайк:

1. К заднему колесу крепят 2 прокладки из резины: первую — между спицами, вторую — за ними.
2. Звездочка должна подходить к мотору триммера. Ее вставляют во втулку, которая находится на внешней части колеса. К внутренней стороне прикрепляют полумесяц.
3. Двигатель монтируют на багажнике или позади сиденья с помощью хомута, купленного или изготовленного из стальной пластины своими руками.
4. Устанавливают цепь на звездочку и силовой агрегат, регулируют натяжителем. Вместо цепи не рекомендуют использовать ремни. Под действием силы трения они часто приходят в негодность, срок службы их минимален.
5. Рукоятку газа и двигатель соединяют тросом.
6. Крепят бак для топлива и карбюратор.
7. Выхлопную трубу приваривают сварным швом.

Некоторые умельцы создают систему торможения и производят замену стандартных покрышек колес на нескользящие. После сборки всех узлов обязательно проверяют работу велосипеда. От этого будет зависеть функциональность механизма и собственная безопасность.

Ледобур из триммера — маломощный агрегат для любителей зимней рыбалки, отличающийся небольшим весом и удобной транспортировкой. С целью экономии средств на покупку новой техники и сил, необходимых при ручном бурении льда, рыболовы делают их из старых триммеров. Для этого нужны:

• бензокоса;
• бур заводской или самодельный;
• подручные материалы.

В домашних условиях сделать ледобур сложно. Деталями, на которые надо обратить внимание, являются шнеки и основание для ножей.

Для создания шнеков требуется:

1. Рассчитать размеры сегментов изделия.
2. Подготовить металлические заготовки, разметить, вырезать сектор, сварить сегменты между собой. В результате получается стальная пружина, заваренная с одной стороны.
3. Растянуть пружину на заданный шаг на специальном станке для того, чтобы проварить сегменты с другой стороны.
4. Прихватить реборду и приварить ее к трубе.
5. Проварить соединения шнеков и покрасить.
6. При выборе вращения шнека учитывают направление вращения бензоинструмента.

Переоборудование триммера в бензобур подходит для агрегатов со складывающейся штангой. Адаптер для соединения приготовить проще всего.

При необходимости увеличения жесткости и устойчивости механизма делают прочный каркас для крепления редуктора и мотора.

Мотобуры — агрегаты для прокладывания отверстий под установку деревянных свай, закладку фундамента, бурения скважин. Принцип действия и способ изготовления аналогичен.

Виды и принцип работы культиваторов

Принцип работы культиватора прост: элемент, разрыхляющий землю, начинает работать после того, как запускается механическая часть устройства. В зависимости от внешнего размера, мощности двигателя и работоспособности культиваторы делятся на три вида: легкую, среднюю и тяжелую технику.

• Легкую технику применяют на маленьких участках с мягкой почвой (клумбы, теплицы).
• Средней тяжести используют на глинистых почвах.
• Тяжелая техника относится к универсальному оборудованию. Ее можно использовать для любого грунта.

Культиваторы бывают разных видов: дисковые, ротационные, лаповые и фрезерные. По функционированию они могут быть: ручными, с электрическим приводом и работающие на бензине, а также прицепными, навесными, обрабатывать один или несколько рядов.
При обработке земельного участка, каждый выбирает нужную для себя модель. Ручные культиваторы хороши тем, что их можно изготовить самостоятельно с минимальными денежными затратами.

Достоинства и недостатки

Каждый культиватор, вне зависимости от того, ручной он или электрический, имеет свои плюсы и минусы.

• Ручной культиватор. Прост в использовании и намного удобнее лопаты, компактен. Не нагружает поясницу. Хорошо рыхлит почву, не растаскивает корни по всему участку. Но эта техника не справится с непаханой землей, так как обладает низкой производительностью. Ее лучше использовать на маленьких участках, таких как клумбы или теплицы.
• Электрический культиватор. Легкая и компактная техника, работающая от сети. Простая в обслуживании. Недостаток техники — это электрический шнур. Он может мешать во время работы, а из-за его длины появляется ограниченность в обрабатываемой площади. Имеет низкую мощность и маленькую глубину обработки почвы. Не предназначен для навесного оборудования.
• Бензиновый культиватор. Благодаря навесному оборудованию обладает множеством функций. Не подключается к электричеству, поэтому может перемещаться по всему участку. Подходит для обработки небольших территорий. Весит намного больше электрического оборудования. За ним тяжело ухаживать, а для заправки требуется топливо.

Как правильно выбрать готовый культиватор в магазине

Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

• параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
• стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
• значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
• наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
• в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
• значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
• на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
• двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.

Разновидности культиваторов

Торнадо

Торнадо — это простейший вариант культиватора, который можно изготовить своими руками. Внешне он похож на штопор, который закреплен на вертикальном штативе. Сверху конструкция оборудована горизонтальной ручкой. Для его изготовления используют простые вилы и насадку для черенка. Насадку можно купить в хозяйственном магазине. Она имеет форму ручки и применяется для работы с вилами и лопатами.

• В культиваторе ручка должна быть длинной. Поэтому насадку необходимо увеличить. Для удлинения используют пластмассовую трубу, немного большего диаметра, чем толщина пластмассовой насадки. Длина трубы должна быть около 0,5 м. Чтобы трубу можно было надеть на рукоятку ручки, ее осторожно разрезают вдоль и выворачивают.
• Трубу приматывают изолентой. Закрепленная, во время работы она не будет скользить, и соскакивать со своего места. У готовой рукоятки с двух сторон получатся выступы длиною около 25 см.
• С помощью простого молотка изменяют зубья вил под форму штопора. Нанося сильные удары по металлическим зубьям, они начнут гнуться в необходимую сторону. Оригинальное фото культиватора, поможет повторить точные его изгибы.

Культиватор из велосипеда

Конструкция этого ручного культиватора более сложная. Его изготовляют из частей велосипеда: рамы и колеса.

• Культиваторную головку, изготовленную своими руками из острых металлических прутьев, закрепляют на велосипедной раме. В качестве головки можно взять деталь от старого культиватора. Из небольшого плуга создают каркас устройства.
• Из металлической или алюминиевой трубы диаметром от 2 до 2,5 см сооружают рукоятку.
• Все соединения жестко фиксируются болтами. Элементы конструкции не должны болтаться.
• Колесо среднего размера закрепляют на раме. В качестве крепежных элементов используют гайки-барашки или простые контргайки. Колеса слишком большого или маленького размера сюда не подходят.

Культиватор предназначен для удаления сорняков. Хорошо обрабатывает междурядье.

Дисковое роторное оборудование

Дисковый роторный культиватор предназначен для боронования, и выравнивания поверхности земли. Им хорошо разбивать большие грунтовые куски. Сборка техники:

• Выпуклые диски шаровидной формы, установленные в культиваторе — это основной рабочий инструмент. Изготовить диски самостоятельно очень сложно. Металлическим пластинам толщиной 44 мм из простой формы нужно сделать сферическую. Нанося сильные удары молотком в центр пластины, выбивают чашу. Получаются выпуклые диски. Готовые элементы приваривают к одетым на ось втулкам.
• Ось вставляется в скобы и фиксируется шплинтами.
• В большой скобе располагается специальный уступ. Через него проходит труба с рукоятками.
• Шток, диаметром 24 мм, длиною 25 см приваривают к малой скобе.
• Стержень толщиной 16 мм ввинчивают внутрь штока. Небольшая часть стержня будет выступать над перекладиной.

Угол установки дисков можно регулировать с помощью гайки-барашки, которую устанавливают на перекладине. Поворачивая гайку, стержень поднимется вверх и большая скоба прогнется, меняя направление дисков.

Культиватор из мясорубки

Кроме изготовления ручных устройств, можно собрать самостоятельно электрическую модель. Конструкция культиватора, собранного из мясорубки, очень проста.

• Для изготовления рукояток к редуктору прикручивают два уголка, а к ним приваривают две трубы.
• Для удобства концы труб загибают, а между ними приваривают подходящий отрезок трубы, который создаст рукояткам дополнительную прочность.
• Ось для колес приваривают к уголкам. Размер колес выбирают средний.
• Насадку от мясорубки отбивают кувалдой до тех пор, пока втулка не станет чугунной.
• Из простого лома вытачивают вал и устанавливают его в насадку. Сюда же приваривают винт-грунтозацеп.
• Чтобы культиватор было удобно включать и выключать, выключатель двигателя устанавливают на рукоятке.

Если необходимо сделать аккуратное рыхление земли, культиватор передвигают медленно. Грубая вспашка получается при быстром передвижении техники, при этом земля перепахивается крупными комьями.

Как ещё можно использовать велосипед для изготовления окучника

Рассмотренный выше способ — не единственный. Вы можете сделать окучник из переднего велосипедного колеса с вилкой. Понадобится ещё два куска металлической трубы, сваренные под тупым углом. К длинной трубе сверху прикрепляется велосипедный руль. Его тоже лучше приварить для надёжности. На стыке двух труб снизу присоединяется культиватор.

Изготовить окучник из переднего колеса велосипеда ещё проще

Также можно сделать окучник из трёхколёсного велосипеда для детей. Для этого снимается сиденье и откручивается переднее колесо. Но для такого варианта не подходит готовый культиватор от трактора. Лучше будет, если вы приварите лопасти под определённым углом с внутренней стороны рамы рядом с колёсами. Данная конструкция предусмотрена для передвижения не по междурядью, а по ряду.

Как видите, садово-огородные заботы можно значительно уменьшить, а окучник, который станет вашим помощником, вы легко изготовите самостоятельно. Кроме того, вы ещё и пристроите старые, уже непригодные вещи, сделав их полезным приспособлением. А если у вас будет время на изготовление соответствующих сменных насадок, то окучник можно использовать в качестве культиватора, или пропалывать и рыхлить грядки. Удачи!

При наличии некоторых навыков культиватор своими руками достаточно легко можно сделать из обычного металлического лома или бывших в употреблении деталей от оборудования. Такой самодельный культиватор, безусловно, будет уступать по показателям производительности, но позволит значительно облегчить ручной труд и многие садово-огородные работы.

Как сделать ручной культиватор для обработки междурядий

Чтобы обработать узкие места между рядами, в первую очередь культиватор должен быть компактным. Для такой работы хорошо подойдет ручное устройство под названием «Еж». Имея все необходимые детали, его легко изготовить самостоятельно. Для сборки «Ежа» понадобятся: скоба П-формы с отверстиями, вал, черенок и колеса с шипами из металла.

• Чтобы мотоблок легко перемещался по участку, нужны хорошие колеса. Для этого берут стальные блины среднего размера и приваривают к ним металлические шипы. Шипы сделать легко, нужно заточить арматуру в форме конуса.
• На ось надевают готовые фрезы.
• Ось вставляют в скобу и фиксируют с двух сторон.
• К торцу скобы приваривают крепление и вставляют черенок.

Техника собрана и готова для культивации и прополки между рядами.

Из триммера

Обработать быстро и легко небольшую территорию поможет сделанный культиватор из триммера своими руками. Собрать его можно из подручных материалов: рабочего бензинового триммера, болгарки или сварки, садовых вил, трубки из стали.

• Для изготовления фрезы используют зубья от вил, которые загибают в нужную форму. Обычно почву рыхлят на глубину от 10 до 15 см, поэтому длина зубьев должна быть не более 15 см.
• Далее, делаем рабочую часть. Зубцы вил сплющивают на ширину около 1 см.
• Фрезы затачивают наждаком и закрепляют на круглом пятаке.
• Пятак диаметром 10 см должен быть идеально ровной формы. Фрезы в количестве трех штук располагают равномерно на пятаке. Если поставить больше трех штук, то аппарат окажется сильно перегруженным.
• Заключительная часть — это соединение основы с фрезами и триммер. Хорошо, если наконечник вала имеет резьбу. Тогда триммер к ней просто прикручивается.

Техника предназначена для рыхления почвы на небольшой глубине.

Создание культиваторной секции

Если не удалось найти/купить/снять культиватор, его можно изготовить самостоятельно.

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

• общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
• культиватор должен уходить под грунт на 10-15 см;
• угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее видео:

Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.

К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.

Насадка-культиватор

Насадка-культиватор на триммер бензиновый используется для рыхления почвы на небольших участках, таких как клумба, теплица или вокруг кустов и деревьев. Инструмент может быть:

• Зубчатым, у него фрезы расположены с обеих сторон ведущего вала.
• Дисковым, когда вместо фрезы используются режущие диски.

Разница в этих двух узлах только в их конструкции и названиях, суть выполняемых работ у них одинаковая — рыхлить землю.

Важно! Зубчатые модели отличаются меньшим весом, следовательно, обрабатывать ими лучше всего легкие грунты в отличие от дисковых.

Работает такая насадка от двигателя при помощи специальной штанги (продается отдельно). На штанге имеются шлицы, их может быть от 7 до 9. То есть надо точно знать, какую насадку покупать, так как от одной модели она может не подойти на другую.

Когда фрезы и диски фиксируются при помощи шлицев, режущие органы будут свободно смещаться, можно разрыхлять почву на ширину 20-25 сантиметров.

Обратите внимание! Длинные грядки обрабатывать удобнее, нежели короткие. В первом случае надо делать меньше поворотов.

Выбирая насадку, надо учитывать мощность триммера. Если мощность устройства не более 1500 Вт, то обрабатывать получится только уже взрыхленную землю. Например, можно только окучивать картофель.

К недостаткам конструкции можно отнести то, что глубоко взрыхлить почву не получится. Обрабатывать можно только верхний слой, и то если он вспахан недавно. На твердой почве такая культиваторная приставка будет просто «прыгать», почву она не взрыхлит. И прижать ее плотнее к земле тоже не получится, штанга будет пружинить и изгибаться, что приведет к поломке триммера.

Насадки на триммер культиватор

Но все же иногда есть смысл приобрести такую насадку. Учитывая ее порой не малую цену, многие умельцы решают сделать культиватор для мотокосы самостоятельно.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Универсальный культиватор для триммера своими руками

Если есть дачный участок, то наличие насадки-культиватор значительно облегчит труд при обработке почвы (при работе тяпкой затрачивается много усилий и времени). Специальное заводское оборудование стоит недешево, значит, надо заняться сборкой насадки- культиватор на мотокосу самостоятельно.

Далее приведен простой пример, как сделать культиватор на основе триммера. Для этого понадобятся следующие инструменты и материалы:

• болгарка с дисками по металлу;
• дрель в комплекте со сверлами;
• сварочный аппарат;
• электроды;
• ножовка по металлу;
• наждачный станок;
• вилы садовые;
• стальная трубка для вала триммера;
• молоток, плоскозубцы, рулетка и прочее;
• лист металла.

Насадка культиватор на мотокосу (бензокосу)

Изготовление начинается с взрыхляющего элемента. Для этого надо изогнуть прутья садовых вил. Длина их должна быть около 15 см.

Затем изготавливают рабочую насадку. Для этого зубья вил нужно расплющить до ширины 1 см, затем полученные фрезы заточить при помощи наждака. После этого вырезать круг из прочного металла диаметром около 10 см и к нему приварить фрезы, лучше всего 3 штуки.

Следующим этапом будет прикрепление фрезы для прополки на триммер. Если на конце вала триммера есть обратная резьба, то полученную часть просто прикручивают. Достаточно приварить к фрезе трубку с гайкой. Все, рыхлитель из триммера своими руками готов.

Пошаговая инструкция по изготовлению ручного окучника плужкового типа

Необходимые инструменты:

1. Газовый резак;
2. Сварочный аппарат;
3. Тиски и слесарные инструменты;
4. Дрель со сверлом по металлу;
5. Угловая шлифмашинка.

Материалы, которые понадобятся в работе:

1. Труба д 32 толщ 2,5 длиной 1000 мм и 700 мм;
2. Труба д 45 толщ 6,5 длиной 1000 мм;
3. Труба д 21 толщ 2,5 длиной 1000 мм и 1700 мм;
4. Железо листовое толщ 3 мм;
5. Электроды;
6. Болты М10 — 4 шт;
7. Гайки М10 — 4 шт;
8. Ремень из гибкого материала — 2 м;
9. Механизм талпер.

Изготовление стойки

Изготовление стойки производится следующим образом:

1. Нужно согнуть трубу д 45 длиной 1000 мм пополам под углом 30 градусов;
2. На одной стороне трубы просверлить пять сквозных отверстий д 12 с шагом 50 мм;
3. Приварить на другой стороне два кронштейна для крепления передней рукояти и механизма талпер, как показано на рисунке 2.

Производство двухотвального рабочего органа с подрезным ножом

Для изготовления рабочего органа окучника с двумя отвалами и подрезным ножом следует выполнить следующие действия:

1. Разметить на листе металла два отвала как показано на рисунке 1;
2. Вырезать их при помощи резака;
3. Заточить ножи шлифмашинкой;
4. Сварить два отвала по схеме, изображенной на рисунке 1;
5. Приварить рабочий орган окучника к стойке.

Изготовление задней рукояти управления

Изготовление задней рукояти производится в три этапа:

1. Загнуть трубу д 32 длиной 1000 мм с двух сторон в точках загиба 150 мм от краев под углом 90 градусов;
2. Просверлить пять сквозных отверстий д 12 шагом 50 мм в трубе д 32 длиной 700 мм;
3. Сварить обе заготовки согласно рисункам 2,3.

1. Рабочий орган двухотвальный;
2. Подрезной нож;
3. Стойка;
4. Задняя рукоять управления;
5. Передняя рукоять управления;
6. Механизм талпер;
7. Кронштейн;
8. Кронштейн;
9. Рукоять левая;
10. Рукоять правая;
11. Ремень для нашейно- подмышечной тяги;
12. Спецболт.

Изготовление передней рукояти управления

Чтобы изготовить переднюю рукоять управления необходимо:

1. Просверлить сквозное отверстие д 12 на расстоянии 10 мм от края на трубе д 21 длиной 1000 мм;
2. Приварить кронштейн для крепления талпера на расстоянии 500 мм от края, как показано на рисунке 2;
3. Загнуть в трех точках трубу д 21 длиной 1700 мм в точках загиба 850 ии и 500 мм с обеих сторон;
4. Приварить на сгибах трубы с обеих сторон на расстоянии 500 мм от краев два кронштейна для крепления ремня;
5. Сварить все элементы согласно схеме на рисунках 2,3.

Сборка ручного окучника

Для окончательной сборки ручного плужкового окучивателя нужно соединить все элементы окучника болтами, как показано на рисунках 2,3.

Сделать самодельный окучник довольно просто, лучше потратить некоторое количество времени и сил на сооружение этого необходимого приспособления, чем обрабатывать картофельный участок вручную при помощи подручных средств.

Важно!Иметь в хозяйстве такой инструмент не только необходимо, но и выгодно.

В эксплуатации такой окучник удобен и прост, он может корректироваться под рост и параметры своего хозяина и станет просто незаменимым помощником в нелегком труде огородника.

Читайте далее:

Как сделать самодельный окучник для картофеля своими руками? Наглядное руководство

Как выбрать окучник для картофеля — ручной, тракторный и на культиватор? Практичные советы.

Виды вил для копки картофеля, их плюсы и минусы. Можно ли сделать своими руками?

Упростите работу на огороде! Посадка картошки мотоблоком с помощью картофелесажалки и других приспособлений

Как осуществлять посадку картофеля в гребни вручную и мотоблоком, в чем плюсы и минусы метода?

Тяпка на триммер

Для многих дачников прополка сорняков является проблемой № 1. Особенно если участок приобретен недавно, а до этого он пару-тройку лет не обрабатывался. И часто садоводы мечтают о механической тяпке. Сделать ее не составит труда, если есть в наличии триммер. Прикрепляется такая насадка к триммеру по принципу триммерного ножа.

Изготовление насадки-тяпки

Из плотного листа железа (лучше нержавейки) выпилить круг, в центре должно быть посадочное отверстие, а на всей поверхности надо просверлить дыры. В них закрепить заточенные болты при помощи шайбы и гайки. Получается конструкция, напоминающая ежика. Вот этими самыми колючками-болтами и будет производиться прополка.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.


   Если культиватор будет прикручиваться, то затягивайте гайки максимально туго, иначе ручной окучник не протянет и пары дней. Именно здесь и приходят на помощь оба ключа: для болтов и гаек. Орудуя ими одновременно, удастся крепко и надолго закрепить детали.

4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
5. Заранее снятый руль туго закручивается на месте седла.

Достоинства и недостатки насадки-культиватор

Приставка-культиватор для триммера все больше становится популярной у покупателей. Вот некоторые достоинства этого приспособления:

• Простота в обслуживании.
• Ощутимо дешевле в сравнении с оборудованием для мотокультиватора.
• Такой культиватор просто незаменим для тех людей, у которых много теплиц. При помощи этого устройства можно быстро разрыхлить в теплице землю и насытить ее кислородом.
• Конструкция выполнена очень качественно, что дает возможность пользоваться культиватором длительное время.
• Защитный щиток. Защищает от мусора оператора.

Недостатков не так уж и много:

• Каждая насадка утяжеляет конструкцию, при длительной работе человек почувствует усталость.
• Нужно подбирать насадку и триммер с одинаковыми соединительными узлами.
• Из-за вибрации управлять кнопкой переключения триммера и держать на весу нелегкий агрегат часто бывает неудобно.

Важно! Модель насадки-культиватора должна быть произведена той же фирмой, что и триммер. Если инструмент для рыхления выпускается компанией Husqvarna, а мотокоса — Oleo-Mac, то обработать почву не получиться: насадку просто не удастся навесить.

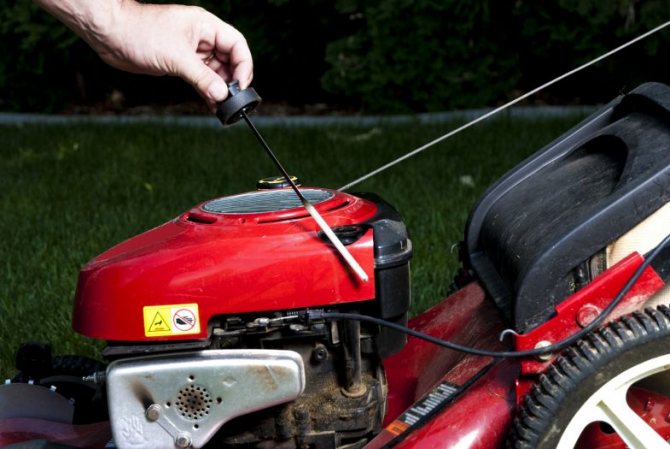

Бензиновая газонокосилка

На практике пользуется популярностью ещё одна модель, работа которой осуществляется на бензине. Для самостоятельной сборки также понадобится каркас или корпус, удерживающие ручки, бензобак достаточного объёма, нож.

При сборке бензиновой газонокосилки своими руками следует внимательно отнестись к вопросу о безопасности, учитывая горючесть бензина. Все модели данной серии обладают большей мощностью, позволяя ухаживать за огромными площадями натурального газона.

Дополнительные насадки

Помимо насадки-культиватор в магазинах имеются многие другие приспособления, которые монтируются на триммер, к ним относятся:

• Дрель. При установке на бензиновый триммер можно работать без электричества.
• Сучкорез. Работает по принципу ножовки.
• Садовые ножницы. При их помощи легко подстричь кусты, деревья и привести в порядок живую изгородь.
• Аэратор. Разрушает корку на поверхности газона.
• Высоторез. При помощи этой насадки можно удалять ветки на высоте до 4 метров.
• Снегоуборщик. Предназначен для удаления снега с садовых дорожек и площадок.

Минусом всех этих полезных насадок будет их высокая цена. Также при оснащении любой насадкой вес триммера увеличится на 5-6 кг, работать таким инструментом будет не всем под силу.

Чтобы облегчить себе работу в саду, надо приобрести несколько различных насадок для триммера. Если же бюджет ограничен, то приспособления для мотокосы можно сделать самостоятельно.

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

1. Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.



2. Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.



3. Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.



4. Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.



5. После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
6. Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.



7. Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Читать также: Не регулируется сварочный инвертор

Таким способом можно изготавливать и устанавливать защитный кожух и на триммере, купленном в магазине, если щиток по каким-либо причинам раскололся. Щитки в заводских аппаратах изготавливаются из пластика и часто ломаются, если неудачно стукнуть головкой триммера о землю для удлинения лески.

Насадки для триммера. Что лучше — купить или сделать своими руками?

Собственники загородных участков и домов часто покупая бензиновый триммер получают в распоряжение довольно мощное автономное приспособление, способное справляться с разного рода сельскохозяйственными работами. А учитывая, что изготовители зачастую комплектуют инструмент еще и разными полезными насадками, например, воздуходувками, измельчителями и кусторезами, то работать с таким устройством становится одной удовольствие! В сегодняшнем материале мы не будет разбираться с особенностями работы различных насадок, а поговорим об одном конкретном решении – о насадке-культиваторе для триммера.

Механические газонокосилки

Существуют и самые безопасные модели, для работы которых не понадобится мотор или бензин. К плюсам сборки механической газонокосилки своими руками относят меньшие затраты, легкость монтажа конструкции.

Однако, качество стрижки газона при неправильной сборке может пострадать (например, трава будет подстрижена не на едином уровне).

Как и предыдущие модели, данные устройства имеют корпус, удерживающие ручки, и остро заточенные ножи или диски.

Способы крепления и конструкция

Современные насадки-культиваторы могут быть выполнены в двух исполнениях:

• Зубчатом, при котором фрезы располагаются последовательно на валу;

• Дисковом, когда в качестве режущих органов выступают несколько режущих дисков.

Несмотря на разные названия и конструкции, по большому счету основополагающее различие заключается лишь в виде рыхлительного узла.

Зубчатые насадки для триммера отличаются меньшей массой, а потому лучше подходят для обработки легких грунтов. Что до дисковых моделей, то они используются для разрыхления более тяжелых почв, так как имеют большую жесткость.

Вращающий момент передается на насадку-культиватор от двигателя благодаря валу, который скомпонован посредством специальной штанги. Последнюю, к сожалению, часто приходится докупать отдельно.

Рассматриваемый узел нельзя назвать взаимозаменяемым, при этом число шлицов на торцевой части штанги может меняться от 7 до 9. Исходя из этого, покупая насадку-культиватор, к примеру, от Oleo-Mac стоит знать, что она не подойдет для работы с триммером марки Husqvarna, как и наоборот.

Шлицевой метод фиксации фрез или дисков к валу предусматривает свободное смещение режущих органов, благодаря чему почва будет разрыхляться с довольно широким охватом – 200-250 миллиметров. Такой вариант отлично подходит с целью культивации земли на участке, поскольку избавляет от большой амплитуды смещения штанги во время работы. Помимо этого, данный метод позволяет уменьшить или вовсе отказаться от ограничений по плотности грядок.

При обработке длинных грядок процесс работы с насадкой и триммером становится еще более удобным, так как в этом случае придется существенно реже делать повороты.

Из болгарки

Чаще всего самодельный электрический триммер делается на базе обычной болгарки, которая имеется в наличии у каждого домашнего мастера. Данный инструмент почти идеально подходит для переделки в триммер. Он имеет большую, чем у магазинных аппаратов, мощность и большее число оборов в минуту. К тому же, штатная гайка, используемая в болгарке для закрепления дисков, уже имеет отверстия, через которые легко вставить леску (корд).

Итак, существует множество вариантов, из чего сделать штангу (держак). Самый простой – это более длинный, чем для лопаты, деревянный держак. К концу его под нужным углом прикрепляется болгарка с помощью обычного скотча. Леска вставляется в 2 отверстия гайки, после чего она закручивается. Таким образом за несколько минут вы получаете триммер, которым можно без проблем косить траву.

Для безопасности эксплуатации самодельного аппарата, можно его усовершенствовать, изготовив защитный кожух (как это сделать, будет рассмотрено далее).

Для продвинутых мастеров, имеющих сварочный аппарат, можно посоветовать более совершенную конструкцию для закрепления болгарки и защитного кожуха. Изготавливается она из алюминиевой трубки (служит держаком) и металлического квадратного профиля. Посмотрев на рисунок ниже, можно понять принцип изготовления держателя.

Болгарка закрепляется на держателе болтами, вставленными в отверстия, которые предназначены для крепления ручки к аппарату.

На следующем фото показано, как эта конструкция выглядит снизу.

Читать также: Т образный станок для бритья российского производства

Далее снимается “родной” кожух болгарки, и вместо диска устанавливается либо леска, либо металлический дисковый нож.

Кстати, к отверстиям для крепления ручки можно прикрутить и сам держак (штангу), когда вы хотите сделать простой триммер, который легко собирается и так же легко разбирается, если понадобится воспользоваться болгаркой по ее прямому назначению.

Чтобы во время работы было удобнее держать триммер в руках, и он не вращался вокруг оси штанги, можно к ней прикрепить боковую ручку, сделанную из согнутой трубы.

Нюансы при работе с насадкой-культиватором

Важно подчеркнуть, что любого рода насадка заметно увеличивает массу всего инструмента в целом, причем рост веса зачастую составляет, как минимум, 5-6 килограмм. Именно поэтому продолжительная работа с триммером в данном случае становится под силу далеко не всем! На ряду с этим, при выборе насадки важно учитывать и механические ограничения мощности привода устройства. К примеру, если вы выбрали модель триммера с движком мощностью меньше 1500 Вт, то при обработке почвы придется ограничиваться только окучиванием кустов картофеля и грядок, так как работать можно будет лишь с регулярно взрыхляемой землей!

Так как штанга привода имеет немалую длину, а сам привод в триммерах, работающих на бензине, как правило, размещается позади работающего, то в процессе культивации работы сопровождаются заметными вибрациями, величина которых может меняться в зависимости от нагрузки на фрезы и диски, а также длины самой штанги. Через наплечный ремень данные вибрации передаются прямо на руки человека, в связи с чем удерживать на весу немалый узел и одновременно управлять кнопкой культивации почвы бывает затруднительно. Учитывая это, важно подчеркнуть, что продолжительная обработка грунта при помощи насадки-культиватора не всегда остается безопасной для здоровья человека.

Но есть и плюсы: так повышенная мобильность навесного бензинового триммера с отсутствием колес дает возможность запросто работать с грунтами на междурядьях и грядках без повреждения уже высаженных растений.

Важно заметить, что насадки-культиваторы «плохо ладят» со слежавшимися грунтами, поскольку при первом же внедрении в подобный слой штанга резко отбрасывается назад. Беря во внимание это, многие производители оснащают дисковые культиваторы специальными предохранительными кожухами, благодаря чему больше шанс, что зубчатые фрезы вероятнее погнуться, нежели сломаются. Однако в последнем случае не лишним будет хотя бы небольшой защитный щиток для ног.

Присутствие предохранительного экрана существенно снижает видимость работника!

Принцип действия

Как уменьшатся ваши трудозатраты, понять просто. Принцип действия самодельного окучника для картофеля несложен.

Знаете ли вы?
В Европе картофель начали выращивать в середине XVI века.
Основная часть агрегата, которая углубляется в землю на 10-15 см, делается конической формы или в форме наконечника стрелы. Лопасти размещаются под таким углом, чтобы земля в междурядье раздвигалась на нужную ширину и присыпала ряд . Ширина будет зависеть от ширины ряда. Крепится эта часть на велосипедную раму с рулём. Именно рулём управляется весь агрегат. А более всего облегчает работу колесо, которое движется впереди.

Таким образом, процесс окучивания картошки совершается следующими действиями:

• углубляем в землю;
• передвигаем его с помощью колеса;
• посредством руля управляем агрегатом.

Процесс окучивания картошки проходит более легко, чем если бы вы это делали вручную сапой, окучивая каждый куст отдельно. Работа идёт гораздо быстрее и качественнее. Такая обработка подойдёт для плантаций , посаженных рядковым и гребневым способом.

Стоит ли делать насадку своими руками?

Фактор стоимости готового изделия способен оказать сильное влияние в конечном выборе между тем приобрести ли новую насадку-культиватор в магазине либо же сэкономить и сделать своими руками. Высококачественные модели для триммера могут оцениваться в 11-20 тысяч рублей. Такая стоимость может быть оправдана только, если вы предполагаете большие объемы работ с инструментом! Кроме этого, покупать дорогостоящее приспособление не стоит при наличии на участке тяжелых почв, например, суглинков и черноземов, поскольку в таком случае культиватор не будет приподнимать землю, а станет только перебрасывать комья в разные места вместе с корнями травы и сорняков.

Выбирая насадку, стоит понимать и технологию ухода: так первым делом необходимо проходить насадкой-ножом, обрывая всю растительность на грядке, после чего можно переходить непосредственно к разрыхлению земли!

Прежде чем окончательно решиться на то, чтобы своими руками сделать насадку-культиватор для триммера, нужно вначале учесть следующие моменты:

• Исполнение рукоятки. Многолетняя практика использования инструмента и исследования показали, что наиболее удобной в работе была и остается Т-образная рукоятка, обеспечивающая максимально надежное и точное направление. Применяемая в некоторых бензиновых триммерах рукоятка в виде буквы «J» существенно усложняет работу с культиваторной насадкой;
• Размеры топливного бака. Так как насадка для триммера будет выполнена из подручных материалов, то общий уровень расхода топлива возрастет. Поэтому есть смысл организовывать бак вместимостью не меньше одного литра топлива;
• Мощность привода, которая не должна быть меньше 1000 Вт. В противном случае движок станет часто перегреваться, что приведет к низкой производительности приспособления;

• Конструкция штанги. Если она выполнена в виде гибкого вала, то про культиватор можно забыть, ведь все время меняющийся крутящий момент просто выведет его из строя. Лучшим решением станет многошлицевая прямая штанга в паре с карданной передачей. Это сделает инструмент более функциональным и надежным!

Если у вас дома уже имеется триммер, который бы полностью удовлетворял всем перечисленным моментам, а опыт позволяет организовывать подобного рода работы, то сделать самостоятельно дисковую насадку не составит труда. Что до зубчатых культиваторов, то своими руками выполнить подобного рода насадку будет непросто и трудоемко, а готовый результат не сможет обеспечить нужное качество.

Другие виды окучников

Существует множество схем создания окучников. Далее рассмотрим иные способы.

Из велосипедного колеса и вилки

Если имеется передняя велосипедная вилка и колесо к ней, то можно создать окучник и по такой технологии:

• 2 трубы нужно заварить под тупым углом;
• к длинной трубе крепится руль от велосипеда (разумнее будет его приварить, чтобы не слетел при работе);
• к стыку обеих труб, внизу, прикрепляется/приваривается культиватор.

Итоговый результат работы будет похож на это:

Создать такой окучник гораздо проще, чем упомянутый ранее. Однако для разных целей следует применять разные типы агрегатов.

Из детского велосипеда

Вам понадобится металлический велосипед на 3 колёсах:

• седло и переднее колесо снимаются и убираются;
• с внутренней стороны рамы возле колёс привариваются лопасти культиватора;
• угол их размещения подбирается индивидуально (влияет на то, как будет перемещаться окучник: по рядам или между ними).

Рекомендуется приварить лопасти так, чтобы угол был направлен к ногам работника, а раскрывался спереди. Таким образом, окучник будет передвигаться по земле не между рядами, как предыдущие разновидности, а по самому ряду. Преимущество в том, что каждая из лопастей культиватора будет обрабатывать ряд сразу с двух сторон:

Но важно помнить, что если детский велосипед слишком низкий, то чем выше растения картофеля, тем сложнее будет процесс окучивания (повреждение ростков прямо скажется на здоровье клубней).

На этом создание самодельного окучника для картофеля окончено, и можно приступать к процессу окучивания грядок. Изготовить данное устройство несложно, особенно в сравнении: немного поработать сварочным аппаратом и получить огромную эффективность в работе или же окучивать каждую грядку собственноручно.

Вот-вот настанет лето, и бо́льшая часть нашего свободного времени будет занята огородными хлопотами. Наверняка основные из них заключаются в выращивании картофеля. Ведь именно эта культура стала едва ли не основной на наших огородах и столах. А значит, вы знаете, как нелегко окучивать ряды картошки вручную. Существует немало устройств, призванных облегчить этот труд, и одно из них — окучник. Его можно сделать самостоятельно из старого велосипеда.

Как используется окучник

Те, кто окучивает картофель руками, знают, какими болями в спине, плечах и руках отзывается долгое стояние в согнутом положении. Даже если вы пользуетесь относительно удобным плоскорезом с длинной ручкой, это вряд ли спасёт от дискомфорта. Поэтому очень важно во время окучивания свести к минимуму наклоны с длительным удержанием такой позы. Что бы ни говорили о необходимости физических нагрузок, но гимнастические упражнения и работа в огороде — это очень разные вещи. Как раз окучник благодаря своей высоте поможет вам провести работы, не сгибая спины. Есть много способов изготовить это устройство из подручных средств (не говоря уже о том, чтобы купить готовую заводскую модель), но было бы неплохо свести расходы и трудозатраты к минимуму. Старый велосипед, уже не пригодный к выполнению прямых обязанностей, подходит для этого как нельзя лучше. У него идеальная высота, подходящая форма, руль на нужном уровне, и он немного весит.

Старый сломанный велосипед очень легко переделать в полезное приспособление для огородных работ

Давайте рассмотрим, по какому принципу работает ручной окучник.

Основной частью устройства является плуг, который может быть конической формы или в виде наконечника стрелы. Именно он вспахивает землю, углубляясь в неё на 10–15 см. Лопасти плуга должны быть расположены под определённым углом, чтобы при продвижении раздвигать почву в междурядье на нужную ширину и засыпать поднятым грунтом картофельный ряд. Ширина этой детали зависит от ширины рядов.

Плуг подходящей формы — главная составляющая часть окучника

Плуг закрепляется на велосипедной раме с рулём. Посредством руля вы управляете агрегатом. А продвижение устройства по грядке обеспечивается за счёт колеса спереди рамы.

То есть, простыми словами, алгоритм действий при работе с окучником выглядит так:

Углубляете плуг в землю;

Передвигаете его вперёд с помощью колеса;

Направляете агрегат вперёд и при необходимости в стороны рулём.

Окучивание будет гораздо легче с таким простым и удобным устройством

Картошка будет окучена быстрее, а главное — легче, чем если бы вы делали это сапой, обрабатывая каждый куст.

Обратите внимание! Такой способ окучивания при помощи рассматриваемого устройства одинаково хорошо подойдёт для грядок, посаженных как гребневым, так и рядковым способом.

Изготовление окучника из велосипеда

Если вы давно дружны с инструментом и носите гордое звание «на все руки мастер», то собрать такое устройство для вас будет не более, чем развлечением на пару часов. Но окучник из старого велосипеда настолько прост, что даже новичку не составит труда сделать это.

Какие понадобятся материалы и инструменты

Всё, что нужно, наверняка есть в вашем гараже. В крайнем случае любую составляющую нетрудно достать где угодно — у знакомых, соседей, в магазине или на мусорке.

1. Культиваторная часть, то есть тот самый плуг, который вспахивает почву. Если вы имеете дело со сваркой, вы можете сварить его, расположив лопасти под подходящим углом. В ином случае проще использовать готовую секцию культиватора от трактора.

2. Старая рама от велосипеда. Хорошо, если у неё будет колесо и руль. Ну, или вам нужно будет найти их отдельно и соединить все эти детали.

Велосипедная рама станет корпусом будущего окучника

1. Резину с колеса нужно снять, чтобы обод остался голым. Металл хорошо врезается в грунт, обеспечивая лучшую устойчивость, и вам будет легче управлять устройством.

2. Для работы вам будут нужны велосипедные и гаечные ключи.

Пошаговое описание процесса

Изготовление окучника состоит из нескольких этапов.

Обратите внимание! Помните о технике безопасности во время работы. При необходимости надевайте перчатки или рукавицы, защищайте глаза очками, а дыхательные пути — респиратором.

Подготовительный этап

Сначала вам нужно подготовить велосипедную раму к дальнейшим действиям. Снимите руль, седло, заднее колесо и педали. Переднее колесо освободите от шины и камеры, чтобы остался только обод.

Разберите велосипед, сняв с него все лишние детали

Подготовьте секцию плуга (культиватора) к креплению на место, где было заднее колесо. Для этого приварите крепление к секции.

Этап изготовления агрегата

Обрежьте крепление для заднего колеса, чтобы остался только треугольник рамы. Секция тракторного культиватора прикручивается на обрезанное место, впритык к участку, на котором крепились педали. Туго затяните гайки подходящим по диаметру гаечным ключом. Таких ключей может понадобиться два: один — чтобы удерживать болт, другой — закручивать гайку.

Используйте одновременно велосипедный и гаечный ключи, чтобы было удобнее затягивать гайки

Отрегулируйте вынос секции плуга, чтобы во время окучивания вам было удобно идти на некотором расстоянии от агрегата. Вместо седла установите руль и туго затяните место соединения велосипедным ключом. Отрегулируйте высоту руля под ваш рост.

Также потребуется затянуть как можно туже переднюю вилку, а лучше заварить её намертво, чтобы она не поворачивалась во время процесса окучивания.

Если у вас нет готовой культиваторной секции, можно сварить её самостоятельно или заказать специалисту-сварщику. При этом нужно придерживаться правил:

Ширина окучника должна составлять 2/3 ширины ряда;

Угол между сваренными лопастями должен быть около 80–90°, чтобы деталь хорошо схватывала грунт.

Помните о технике безопасности во время сварочных работ! При нарушении можно получить механические травмы, термические ожоги от капель расплавленного металла и шлака или поражение электрическим током.

Вы можете ещё больше облегчить работу с окучником, если будете работать в паре. Наденьте на переднюю часть агрегата ремень, за который будет тянуть первый участник, пока второй управляет устройством. Также к низу окучника можно прикрепить груз, чтобы плуг лучше врезался в грунт.
