Магнитный уголок для сварки - преимущество, выбор, типы

Сварка металлических конструкций становится проще и точнее. Используя магнитный угольник для сварки, мастер обеспечивает точность стыковки двух изделий, а соответственно и точность сборки всей конструкции. Поэтому специалисты сами используют этот инструмент, выполняя сварочные работы, и советуют приобрести его начинающим сварщикам.

Преимущества работ с магнитным угольником

Магнитный уголок для сварки используется и для разовых сварочных операций, и для поточных работ. Вот преимущества его использования:

С помощью угольника производится крепление двух стыкующихся элементов, что освобождает сварщика от поддержки одного из них. А это свобода действия, плюс удобство выполняемых операций.
С помощью магнитного угольника фиксация двух деталей производится четко, соответственно сварочный шов будет аккуратно проварен, что в конечном итоге повысит его качественные показатели. Поэтому, проводя сварку металлических конструкций повышенной точности, магнит для сварки – это уже не совет или рекомендация, это необходимость.
Минимизация трудозатрат, особенно это касается работ, связанных с изготовлением сложных конструкций. Нет необходимости использовать труд двух работников: сварщика и помощника. Сам сварщик все сделает как надо. Особенно это заметно, когда производится большой объем сварочных работ.

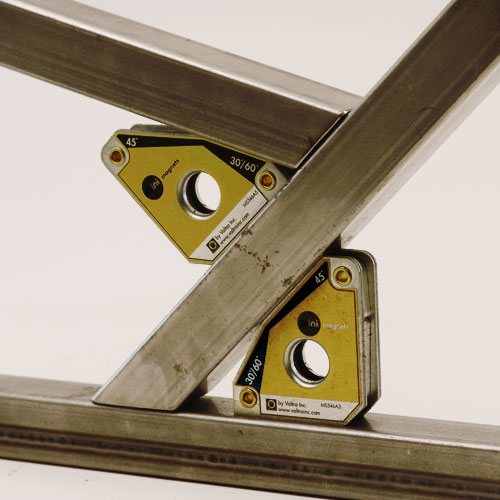

С помощью магнита производится фиксация деталей, расположенные в разных плоскостях.
Кроме сварки магнитный угольник может быть использован при разметке, резке стальных элементов, прочно удерживая их по месту установки.

Как выбрать магнитный уголок

Магнит для сварки представлен на рынке несколькими конфигурациями, в основу которых входят углы установки двух свариваемых элементов. Компании, производящие это приспособление, предлагают конфигурации со стандартными углами: 45-60-90-135°. Чаще всего в каждой модели есть несколько посадочных углов для многофункционального использования магнита. Но есть и стандартные модели с определенными позициями: только соединяющие детали под углом 90° или 30° и так далее.

Производители предлагают и универсальные модели, углы которых можно менять под необходимые параметры. Их чаще всего используют для проведения сварочных работ, связанных со сборкой сложных конструкций, где кроме плоских элементов применяются и скругленные цилиндрические.

По типу магнитные уголки делятся на:

отключаемые;
с постоянным магнитом.

Первый вариант – это магниты, которые в своей конструкции имеют рычажки с отключением магнитного поля. То есть, при выключенной позиции приспособление не прилипает к металлу. Во второй, наоборот, крепко прикрепляется к нему. Это очень удобная функция, которая позволяет легко проводить корректировку установки деталей относительно друг друга.

Плоскости магнита для сварочных работ работают по отдельности. То есть, можно выключать отдельно одну или другую плоскость (грань). Если закрепили металлическую заготовку к одной из плоскостей, то вторую можно корректировать по месту установки при выключенной второй плоскости. Как только точное монтажное место выбрано, можно включать вторую магнитную грань, прочно закрепив вторую заготовку.

Внимание! Этот вид сварочных магнитов может выдерживать вес детали до 35 кг в подвешенном положении.

Фиксаторы для сварки с постоянным магнитом – это простая конструкция, состоящая из двух металлических шаблонов, формирующих углы стыковки двух деталей, и магнита, который расположен между двумя шаблонами. Он постоянно действующий, что иногда усложняет процесс подгонки. Во всем остальном это все тот же магнит, с помощью которого легко фиксировать место расположения свариваемых деталей и узлов.

Есть мнение, и это подтверждают физики, что магнитное поле будет влиять на процесс сварки. Все зависит от силы поля. Чем она больше, тем ниже качество сварочного шва. Но в магнитных угольниках установлены не такие сильные магниты, чтобы говорить о снижении качества.

Разновидности магнитов для сварки

Главной задачей сварочных работ является создание шва, который по своим характеристикам не уступал бы качеству материала соединяемых деталей. Чтобы добиться достойных показателей в процессе работ необходимо использовать разного рода устройства и приспособления.

Вот 7 самых популярных из них:

Магнитные уголки. Это приспособление представляет собой конструкцию из двух металлических пластин и магнита между ними. В середине устройства вырезано круглое отверстие. Углы магнита могут быть фиксированными или регулируемыми.
Отключаемые магниты. Данный крепёж позволяет фиксировать соединяемые детали при помощи активатора магнитного поля. После завершения сварных операций устройство такого типа можно снять одним поворотом выключателя. Магнит быстро и легко очищается от стружки и металлических частиц.
Струбцины. Устройство такого типа позволяет стягивать между собой свариваемые элементы. Его внешняя сторона используется в качестве фиксирующего компонента, а внутренняя часть, как прижимное приспособление. Использовать такое устройство довольно просто — соединяемые изделия помещаются в струбцину, после чего затягиваются винтом.
Распорки. Это простейшее приспособление, позволяющее исправлять дефекты кромок у собираемых изделий. Они способны придать деталям необходимую форму и устранить местные недостатки. Принцип действия у распорки имеет схожесть с функционированием струбцины, но в отличие от последней он работает не на стягивание, а на разжимание.
Установочные магниты. Данное устройство может обладать монолитной формой либо иметь сложную конструкцию с возможностью изменения углов. Оно предназначено для установки рабочих элементов в определённую позицию. Соединяемые детали фиксируются в требуемом положении, после чего свариваются в готовое изделие. Одной из его функций может быть способность отключения крепежа. После нажатия кнопки отключения, магниты приспособления уменьшают своё воздействие, и устройство можно легко переместить в другое место.
Закрепляющие устройства. Эти приспособления предназначены для фиксации свариваемых деталей в необходимом положении. Делается это для того, чтобы не допустить смещения или деформации изделий. К таким устройствам относятся зажимы, прижимы и стяжки.
Установочно-крепёжные изделия. Устройства такого рода выполняют комплексный подход к установке свариваемых деталей в определённое положение и их последующее закрепление. В этом случае достаточно поместить изделия в приспособление и стянуть их между собой при помощи винтов. Детали можно скреплять как в одной, так и в двух плоскостях. Чтобы было удобно извлекать конструкцию после сварки, один из крепёжных элементов выполнен в виде поворотного механизма.

Типы магнитов по конструкции

Как уже было сказано выше, магнитные фиксаторы бывают разных конфигураций, с помощью которых можно выставить необходимый угол сварки двух металлических элементов. Но есть разделение и по назначению.

С фиксированным углом – обычная и традиционная конструкция.
С регулируемыми углами. Этот инструмент гибкого типа. С его помощью можно выставить любой угол, что позволяет вести сварочные работы в сложных конструкциях.
С постоянным магнитом или отключаемым (выше об этом уже упоминалось).
Многоугольные модели, в конструкциях которых присутствуют несколько стандартных угловых сопряжений.
Существует разделение по мощности: для фиксирования тяжелых элементов и легких.

Эти показатели влияют на стоимость инструмента. Чем больше положительных характеристик, тем он дороже.

Самодельный сварочный магнит

Можно ли сделать магнитные угольники для сварки своими руками? Никаких проблем, потому что их конструкция достаточно проста. Что для этого понадобится?

Круглый магнит диаметром 80-90 мм и толщиною 15 мм.
Стальной лист толщиною 2 мм.
Четыре болта М6 длиною 40 мм и гайки к ним.

Из листа вырезаются шаблоны необходимой конфигурации (используйте болгарку). Шаблонов должно быть два. Обратите внимание, что размер вырезанных из стального листа изделий не должен быть меньше диаметра магнита. Все кромки подгоняются точно под необходимые углы, они обязательно шлифуются до максимальной чистоты. Шлифовке подвергаются и поверхности, чтобы ржавчина и другие дефекты не снизили силу магнитного поля.

На один из шаблонов устанавливается магнит точно посередине, и делаются метки под крепежные детали. Должно быть четыре отверстия: три по углам, один посередине. По меткам высверливаются сквозные отверстия в двух шаблонах.

Собирается угловый инструмент путем установки болтов М6 в отверстия. При этом необходимо установить гайки не только на конец болта, но и между шаблонами, чтобы в процессе вкручивания резьбового соединение не погнулись уголки самодельного инструмента. Важно, чтобы круглый магнит не выступал за грани шаблонов. Хвостовики болтов, которые выходят на гайки, надо обрезать болгаркой. Вот такая технология, чтобы сделать своими руками свой собственный магнит для проведения сварочных работ. Магнитное приспособление для сварки – инструмент простой, но необходимый. Им сегодня пользуются и профессионалы, и только начинающие свою деятельность сварщики.

Критерии выбора

Перед тем, как приобрести магнит для сварочных работ, необходимо тщательно проанализировать вопросы, касающиеся режима использования устройства и сферы его применения. Нет надобности переплачивать за бренд и покупать чересчур дорогое приспособление, если оно будет применяться редко и не в профессиональных целях.

Поэтому при выборе магнита необходимо придерживаться ряда простых правил:

Чем качественнее приспособление, тем дольше оно будет сохранять свои технические характеристики. Магнит находится в непосредственной близости с зоной сварки, в связи с этим он постоянно подвергается воздействию высоких температур, которые систематически ухудшают его свойства;
Чем выше мощность поля, тем шире диапазон использования устройства. Серьёзные модели магнитов способны удерживать детали, масса которых достигает 35 килограмм;
Чем выше перечень рабочих углов, тем более функциональным является устройство. Наиболее предпочтительны магниты со следующими значениями углов: 30, 45, 60, 75, 90 и 135 градусов;
Чем больше количество углов, тем разнообразнее будет подход к выполнению сварочных работ.

Магнитные приспособления практически не оказывают какое-либо влияние на качество сварочной дуги. Но сегодня всё же встречаются дешёвые модели, выпущенные китайскими производителями, использование которых может негативно сказаться на рабочем процессе. От покупки этих устройств следует воздержаться.

Если позволяют денежные средства, то стоит присмотреться к приспособлениям с активатором магнита. Сегодня отечественный рынок представлен довольно большим количеством этих устройств.

Отключаемый магнит для сварки — это незаменимый помощник профессионала в его повседневной трудовой деятельности. Он позволяет эффективно выполнять сварочные работы самостоятельно, в период отсутствия подсобного работника. Но не стоит забывать, что, если выбран неподходящий магнит или его качество находится на низком уровне, может произойти ситуация, когда собираемая конструкция разрушится в самый неподходящий момент, тем самым нанеся непоправимый ущерб рабочему процессу.
