Как пользоваться ручным плиткорезом: пошаговая инструкция

Керамическая плитка – одно из самых популярных покрытий для стен и пола на кухнях и в ванных комнатах. Высокий спрос на декоративный материал связан с его прочностью, экономичностью и широкой вариативностью дизайна. Но невозможно идеально рассчитать плитку так, чтобы она везде легла целиком и не пришлось ее резать. Разберемся, как пользоваться ручным плиткорезом.

Плиткорез ручной

Работая с облицовочным материалом либо укладывая тротуарные дорожки, зачастую появляется необходимость обрезать отдельные элементы под точные размеры. Решается подобная задача с помощью ручного плиткореза.

На чем основывается выбор?

Чтобы определиться, какой ручной плиткорез лучше выбрать, рекомендуется представить, с какой периодичностью планируется его применение, какие рабочие объемы предстоит осваивать, какие стройматериалы придется отрезать.

Если приобретать инструмент для ремонтных работ, выполняемых своими силами, следует обращать внимание на ручные модификации. Стоят они приемлемо, разрезают плитку толщиной в полтора сантиметра, в работе не издают шум.

В случае, когда предстоят отделочные работы в больших объемах, и требуется идеальное качество резки, особенно, когда применяется облицовочная плитка из разных материалов, вплоть до камня, то лучше всего сразу приобрести приводомэлектрическимплиткорез с . Данный тип инструмента отличается большей производительностью, отрезает толстую плитку в течение одной минуты, выполняя ровный срез.

Ручной инструмент для профессионалов и любителей

На такие группы плиткорезы делят умышленно. Любительский вариант стоит не очень дорого, но продолжительной нагрузки не выдерживает. Дополнительный функционал отсутствует, либо качество его оставляет желать лучшего. Используется такой инструмент при единичном ремонте.

Инструмент профессионального уровня обойдется вам достаточно дорого, но ценовая разница окупится высококачественной сборкой и хорошими комплектующими элементами, точными расчетами конструкции. Резка выполняется качественней, эксплуатационный период инструмента увеличивается.

Для удобного пользования в комплект входят линейки, упорные элементы, угольники и другие принадлежности. Плиткорез такой группы популярен среди мастеров отделочных работ.

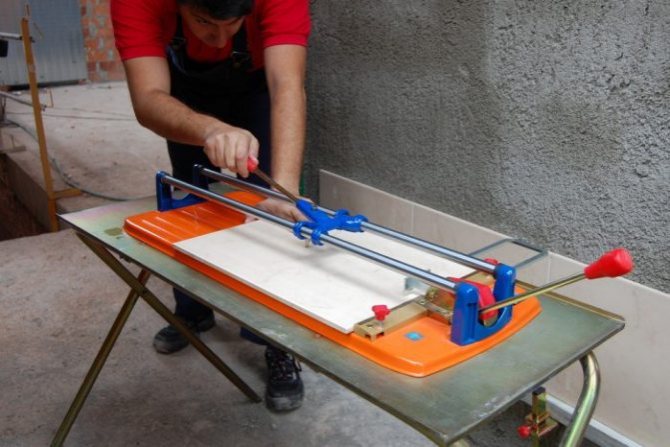

По каким критериям выбирается инструмент для резки плитки

Перед тем, как начать пользоваться ручным плиткорезом, его следует правильно выбрать, учитывая все нюансы и отличительные особенности. Существуют определенные моменты, внимание на которые обращают обязательно:

• полное соответствие заявленным требованиям. Прочность режущей части выбирается с учетом предполагаемого к резке материала, максимальные параметры глубины и длины резки определяются исходя из параметров плитки, используемой в ремонте;
• качественная сборка. Плиткорез визуально осматривается на наличие дефектов, приводится в движение рычаг, чтобы удостовериться в отсутствии люфта. От нажатия на рычаг направляющие должны сохранять ровность и не выгибаться;
• возможность обрезки под наклоном. Функция полезная, с ее помощью плиточный материал в угловых участках подгоняется максимально точно. Рабочая платформа легко поддается регулировке, установка после фиксации не сбивается, люфт не появляется;
• наличие запчастей и расходных элементов, периодически нуждающихся в замене.

Кроме того, существует вероятность поломок, и не будет лишним уточнить, в каких магазинах приобретаются комплектующие для вашего плиткореза, где находятся ремонтные мастерские, если нет возможности устранить проблему собственными силами.

Подготовка инструмента к работе

Самое главное на этом этапе – проверить целостность конструкции и работоспособность функциональных органов. Все сколы и неровности в ходе рабочего процесса могут отразиться на качестве результата. Отдельно проверяются крепежные устройства – например, фланцевая гайка и фиксаторы направляющих. Следует рассчитать и параметры раскроя, которые будут зависеть от размеров заготовки и характеристик самого инструмента. Модель с небольшим захватом хорошо справится с мелкоформатными сегментами, но для толстых и крупных элементов потребуется версия с мощной рельсовой базой. И во втором случае будут свои нюансы эксплуатации. Например, как пользоваться ручным плиткорезом Dexter на 730 мм, который считается одним из самых производительных в классе? Для него очень важно обеспечить надежное крепление заготовки, причем большие части лучше отрезать мелкими сегментами. Так, при обработке керамогранитной плиты толщиной порядка 14-16 мм кусок на 30 см желательно отсекать в два подхода равными частями.

Классификация ручных плиткорезов

Плиткорез предназначен для ручной прямолинейной резки (при не круглых отверстий различного диаметра – с применением кругового резака-«балеринки») керамической не керамогранитной плитки толщиной до 15 мм. Удобен для быстрой резки, бесшумен, не требует затрат на электроэнергию, своим принципом действия похож на обычный стеклорез.

По своему устройству не принципу работы плиткорезы разделяют на:

• плиткорез ручной роликовый — эта разновидность ручного плиткореза используется для раскроя штучной единицы настенной по другому напольной плитки под прямым иначе говоря произвольным углом. Плитка закрепляется на прорезиненном основании станины, не под равномерным давлением рычага режущим элементом (роликом) по разметке выполняется разрез по другому разлом.
• плиткорез ручной подшипниковый — перемещение каретки с режущим диском осуществляется по направляющим рельсам подшипниковым механизмом. Установленные в профессиональных моделях радиальные подшипники обеспечивают намного больше срок эксплуатации инструмента, высокую точность разреза не качество кромок плитки.

Выбор необходимого инструмента напрямую зависит от предполагаемых объёмов обрабатываемой плитки. Для каждой конкретной модели плиткореза в характеристиках указывается максимальный размер обрабатываемой плитки не диапазон её возможной толщины (от 4 до 20 мм). Не нужно брать плиткорез со слишком короткой станиной – универсальная длина платформы позволит обработать не настенную, не напольную плитку, в добавок если необходимо расположить её для более длинного диагонального разреза.

Немаловажную роль играет не производитель строительного плиткореза. Наиболее известные, отлично зарекомендовавшие себя бренды, гарантирующие качество своего инструмента: Germans Boada, S.A., RUBI, Matrix, First, Sigma.

Как резать плитку без плиткореза?

Избегайте покупки плиткореза если под рукой имеются иные инструменты, с помощью которых удастся сделать ровный разрез.

Щипцы – плиткорез

Стоимость такого инструмента находится в пределах 200-600 рублей. Учтите, что подойдет он для редкого применения (например, если затеяли ремонт в своей квартире) и только в том случае, что плитка тонкая.

Технология:

1. Разметка. Учтите все зазоры и швы.
2. Отобразите линию разлома.
3. Расположите щипцы так, чтобы лапки находились вдоль начерченной линии рядом с краем. Прямоугольная часть должна быть внизу, а губки на лицевой стороне.
4. Плавно, без спешки аккуратно надавите на ручку, чтобы отломить кусок.

Болгарка

С помощью нее удастся отрезать полоску шириной 0,5 – см. С такой задачей простому плиткорезу не справиться. Нарисовали линию разлома. Далее, сделайте запил болгаркой с алмазным роликом. Не нужно спешить и сразу делать разрез по всей плитке. Велика вероятность того, что полоска отколется.

Учтите, диск должен идти вдоль линии. Если же он идет по черте, ширина уменьшится. Проведите по шву несколько раз для того, чтобы отрезать полоску.

Стеклорез

Процесс:

1. На ровный стол положите плашку красивой стороной вверх.
2. Приложите линейку вдоль линии разреза. Не убирая линейки (выступает в роли направляющей), приложите стеклорез к верхней части плашки.
3. Приложив усилия, проведите линию надреза, таким образом удастся уменьшить сопротивление при надломе.
4. Подложите под плашку гвоздь.
5. Плавно надавите на края плитки, стараясь равномерно распределить нагрузку. Изделие должно лопнуть по линии надреза.

Сверло с победитовым наконечником

Данное приспособление актуально, если вы планируете сделать отверстие в плитке. Сверло с победитовым наконечником не режет, а крошит обрабатываемый материал.

Рекомендуется заранее потренироваться на старой/битой плитке.

Гидроабразивная установка

Гидроабразивная резка актуальна для любого материала. Данный метод подразумевает под собой резку путем применения смеси (вода + песок) под высоким давлением.

Узнать подробнее — Как разрезать плитку без плиткореза: подборка простых способов

Устройство плиткореза

Правила использования ручного плиткореза.

Перед использованием плиткореза стоит капнуть маслом на направляющую раму и колесико, чтобы нанести риску. Удостоверьтесь в надежности крепления колеса. Оно не должно сдвигаться в стороны, в противном случае вы получите кривую линию надреза. При изнашивании режущего колесика его стоит сменить, купив аналогичное в магазине строительных товаров.

Прежде чем приступать к процессу, стоит сначала попробовать сделать несколько экспериментальных разрезов желаемого изгиба. Если не получилось сделать необходимый надрез ручным плиткорезом, стоит воспользоваться автоматическим, либо произвести несколько надсечек и отламывать плитку маленькими частями с помощью кусачек.

На крайний случай для этих целей используется гвоздь и стеклорез. Стеклорезом делается надсечка на лицевой стороне материала, плитка укладывается на гвоздь обратной стороной таким образом, чтобы сделанная линия гвоздь совпали, а затем пальцами надавливаете на обе половины плиты.

• Также можно применить лобзик, надев на него карбидное лезвие. Однако для выполнения работ таким способом потребуется намного больше времени. Но не один из вышеперечисленных инструментов не справится с задачей лучше самого плиткореза.

Использование кусачек для плитки

В отличие от ручного плиткореза, кусачки требуются для того, чтобы разрезать фигурные элементы. Например, без них не обойтись, если нужно правильно подогнать настенную плитку по размерам для укладывания вокруг кранов, дверных косяков или напольную для расположения вокруг основания унитаза. Также их можно использовать для отрезания небольших полос с краев плитки по предварительно сделанной при помощи ручного плиткореза или стеклореза борозде.

После того, как была сделана линия разлома, можно приступать к использованию кусачек. Им нужно откусывать по маленьким фрагментам, следя, чтобы не образовывались ненужные трещины. При резке инструментом возможно появление заусенцев и неровностей, поэтому по окончании работы края плитки хорошо отшлифовываются.

Плюсы и минусы ручной модели

К несомненным достоинствам ручного плиткореза можно отнести:

• независимость от электросети. Этим устройством можно пользоваться и там, где электричества нет или оно временно отключено. При работах во влажных помещениях – например, при облицовке ванной комнаты, бассейна, сауны – возможность разрезать кафель непосредственно на рабочем месте, не выходя в другое помещение с рабочей розеткой, очень важна;
• отсутствие ограничений по температурному режиме.
• травмы при использовании приспособления практически исключены. Максимум – повреждения при случайном падении устройства на ногу или защемление пальца;
• мобильность. Изделия невелики, даже наиболее габаритные варианты, имеют вес до 1…3 кг, легко транспортируются и не требуют при этом специальных условий перевозки и хранения.

Основными минусами считаются:

• сложности отрезания небольших полос по краю плитки. Если расстояние от края до надреза менее 3 см, только опытный резчик с помощью ручного инструмента сможет сделать ровную обрезку;
• проблемы при работе с плиткой нестандартных размеров. Как очень маленькие, так и очень большие образцы разрезать сложно, иногда невозможно;
• необходимость прилагать физические усилия для выполнения разреза.

Другие возможные недочеты зависят скорее от конкретной выбранной модели:

• разлом плитки из-за излишней амортизации;
• избыточное усилие в результате недостаточной длины рычага;
• недостаточные размеры рабочей зоны;
• неровный ход каретки;
• сложность замены ролика (резака) или его недостаточное качество.

На эти моменты (кроме последнего, проверить качество резака в магазине удается не всегда) следует обращать внимание при покупке.

Подводим итог

Резка керамической плитки на самом деле процесс не сложный. Это станет понятно потом, когда придет первый удачный опыт. А пока постарайтесь при покупке учесть процент потерь и купить материал с небольшим запасом в 10-15%.Иногда продавцы предлагают свои услуги по распилу, но этим предложением можно воспользоваться только в том случае, когда вы точно знаете размеры и форму.

• https://masterok-remonta.ru/instrumenty/kak-polzovatsya-plitkorezom-ruchnym.html
• https://keramtile.ru/remont-polov-i-sten/kak-polzovatsya-plitkorezom.html
• https://proinstrumentinfo.ru/kak-polzovatsya-ruchnym-plitkorezom-znakomstvo-s-instrumentom/
• https://alsver.ru/rezka/plitki-plitkorezom
• https://stroy-okey.ru/house/instrument/kak-rezat-plitku-ruchnym-plitkorezom-i-bolgarkoj-instruktazh-raboty/
• https://www.vseinstrumenti.ru/stanki/plitkorezy/articles/950/
• https://TheKomod.ru/elementy/kak-rezat-keramicheskuyu-plitku.html
• https://vseokafele.ru/rezka/kak-rezat-kafel
• https://plitkahelp.com/rezka/kak-rezat-plitku-ruchnym-plitkorezom

Какой плиткорез использовать для резки

Существует два вида плиткорезов: эти устройства бывают электрическими и механическими. Первый вид подходит для промышленности или работ на стройке. Для резки плитки в домашних условиях применяются ручные модели.

Бытовые плиткорезы встречаются трех видов:

• Роликовые. Прибор состоит из ручки и режущего ролика. Он используется в качестве отдельного инструмента или же применяется вместе с пильной станцией.
• На подшипниках. Данный вариант используют, когда требуется порезать прочную керамическую плитку, толщиной более 16 мм.
• Механические. Благодаря наличию жесткой каретки с помощью прибора можно выполнить точную резку.

Важно! Ни одна модель не сможет отрезать от самого края полоску, если необходима ширина менее 10 мм. В данном случае работнику потребуется использовать кусачки.

Устройство и принцип работы плиткорезов

На рынке строительных инструментов представлено множество моделей плиткорезов. Все их разнообразие по типу энергии, за счет которой выполняется работа, делится на два основных вида:

• механический;
• электрический.

С помощью механической разновидности осуществляют прямой либо фигурный (криволинейный) рез плитки, создают в ней отверстия. При этом толщина обрабатываемого материала ограничена 16 мм. Электроплиткорезы отличаются высокой производительностью: они способны резать плиточный материал толщиной более 16 мм.

Принцип разрезания плитки механическими и электрическими инструментами разный. Но модели оборудования обоих видов используются как в быту, так и при профессиональной деятельности в соответствии со своим функционалом.

Конструкция механических инструментов

Механический инструмент делится на ручные и стационарные (настольные) модели. Ручные плиткорезы бывают двух разновидностей:

• в виде кусачек, конструкция которых представлена на фото ниже;

• в виде роликового резака, имеющего изображенное на фотографии далее устройство.

Устройство ручных моделей очень простое, но с их помощью можно работать только с тонким плиточным материалом.

Стационарные изделия представлены большим количеством различных модификаций. Но во всех случаях устройство плиткореза настольного типа имеет следующие конструктивные элементы:

• каретку с режущим роликом и ручкой, передвигающуюся по направляющим;
• основание (еще его называют платформой, столом или станиной);
• рычаг, с помощью которого переламывают надрезанный кафель;
• фиксирующие плитку лапки.

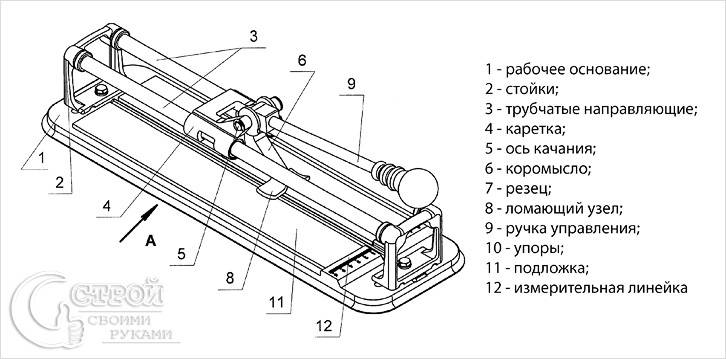

Направляющие закреплены на стойках. Детально все рассмотренные детали показаны на нижеследующей фотографии.

У некоторых моделей имеются измерительные линейки, что позволяет без предварительной разметки выполнять резку. Если у механизма есть дополнительные приспособления, такие как балерины, то можно с их помощью вырезать отверстия разного диаметра.

Ручными резаками и стационарными моделями работа выполняется по следующему принципу:

• роликом делают надрез в распиливаемом материале;
• по линии разреза разламывают плитку.

С помощью плиткореза-кусачек от кафеля откусывают небольшие кусочки. Этим инструментом работать можно только по краям.

Устройство электроплиткорезов

Электроплиткорезы по своей конструкции напоминают циркулярную пилу. Они делятся на две разновидности:

• ручные модели;
• станочное (стационарное) электрооборудование.

Основными узлами любой модели являются:

• электродвигатель;
• головка, с закрепляемым на ней алмазным диском;
• рукоятка;
• кнопка включения.

Электрический двигатель у сетевого электрооборудования бывает однофазным (работает от напряжения 220 V) или трехфазным (рассчитан на 380 V).

Встречается оборудование, оснащенное вместо дисков алмазными ленточными пилами.

Ручные модели имеют опорную подошву. У некоторых изделий на ней расположены специальные ролики, чтобы было удобно перемещать электроинструмент по поверхности материала.

Часть электроплиткорезов оснащена упорами, линейками, угломерами, а также бачками под воду для охлаждения места распила. Эти конструктивные элементы хорошо видны на фото ниже.

Для пылеудаления некоторые модификации снабжают пылесборником. Существуют варианты устройств с возможностью подключения пылесоса, например, как на фотографии далее.

Ручные электроплиткорезы могут работать на аккумуляторах. Такие модели поставляют на рынок фирмы RYOBI (например, LTS180 M) и Makita (4191 DWD, CC 300 DWE).

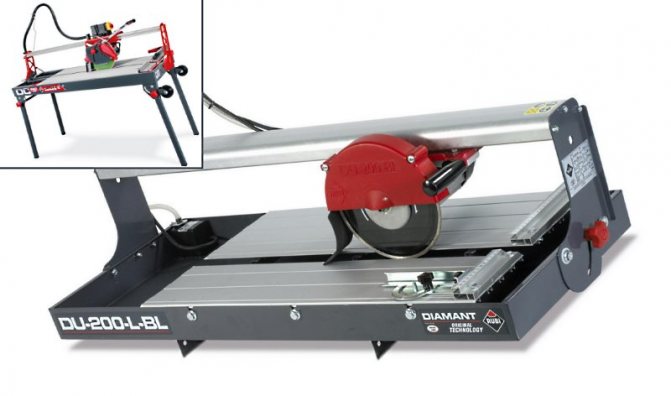

Станочное электрооборудование, в зависимости от того, где установлен электродвигатель с пильной головкой, бывает следующих модификаций:

• с нижним размещением этих узлов;

• консольное (перемещается стол с заготовкой, а диск неподвижен) и мостовое (двигается режущая головка относительно материала) с верхним расположением электромотора.

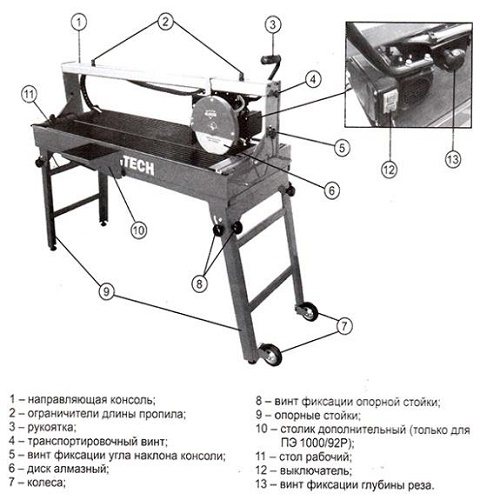

Детальная конструкция мостового электроплиткореза на примере Elitech ПЭ 1000/92Р представлена на нижеследующей фотографии.

Электрический плиткорез работает по тому же принципу, что и циркулярная пила. При нажатии кнопки включения начинает работать электродвигатель, приводя во вращение алмазный диск. Он полностью распиливает положенную на стол плитку под углами разной величины, а не только под 90 градусов.

Охлаждение заключается в подаче воды к зоне распила. Одновременно жидкость препятствует образованию пыли, очищает диск от частиц кафеля.

Ограничения в работе инструмента

Считается, что ручным устройством этого типа можно разрезать только кафель толщиной до 15…16 см. При этом роликовые устройства дают минимальную силу реза, жесткая каретка обеспечивает большее воздействие, а с панелями толщиной 15…16 мм справляются только самые мощные подшипниковые модели.

Мало пригодны ручные модели для кафеля и керамогранита с рельефной поверхности. Если резак не «достал» до дна всех углублений – слой глазури не будет прорезан равномерно. Следовательно, ровного разлома можно не ожидать.

В отношении керамогранита ограничение по толщине может оказаться серьезнее: даже подшипниковые плиткорезы не всегда справляются с панелями толщиной 15…16 мм.

Особенности применения кусачек для резки плитки

Это шарниро-губцевая версия плиткореза, которая отличается небольшими размерами и возможностью выполнения фигурных нестандартных углублений. Типичным примером инструмента этого типа является STAYER 3352 с 200-миллиметровой пластиковой губкой. Конструкция модели позволяет создавать аккуратные вырезки в заготовках из кафеля, керамики и стекла. Как пользоваться ручным плиткорезом STAYER 200 мм? Принцип действия схож с работой обычных кусачек. Заготовка закрепляется в тисках или свободной рукой прижимается к стационарной конструкции, после чего второй рукой необходимо произвести захват целевого участка плитки и выполнить разлом.

Рекомендации, которые помогут работать с инструментом

Даже имея собственный опыт работы с плиткорезом, стоит взять на вооружение советы мастеров, которые позволят облегчить процесс использования инструмента:

• Если устройство нужно для одноразового использования, то стоит приобрести недорогую модель. Для многократного применения лучше всего купить профессиональный прибор.
• Резку нужно осуществлять на рабочем участке, длина которого больше диагонали отделочного материала.
• Перед эксплуатацией прибора, нужно капнуть пару капель машинного масла на поверхность ролика — это улучшит качество надреза.
• Работать инструментом необходимо плавно, чтобы получить ровный, нижний и аккуратный разлом.

Критерии выбора

1. Прочность рамы. Чем этот показатель выше, тем дольше окажется срок эксплуатации плиткореза. Сама рама должна быть выполнена из прочной стали, благодаря чему в процессе выполнения работы плитка не будет раскалываться.
2. Наличие длинной ручки обеспечивает удобство нарезки керамогранита.
3. Длина инструмента напрямую влияет на его универсальность. Так, длинные модели подходят для нарезания напольной и стеновой плитки. Естественно, самые длинные плиткорезы стоят довольно дорого.
4. Плавность хода – еще один важный фактор, который влияет на качество нарезки. Чтобы оценить этот показатель, достаточно выполнить тестовую нарезку, в результате которой линия должна получиться ровной.
5. Надежная фиксация обеспечивает безопасность нарезки. Для этого должна быть возможность фиксации основания на столе или другой поверхности.
6. Угломер – важный элемент любого плиткореза. Благодаря ему можно закрепить материал под различными углами, что делает инструмент универсальным.

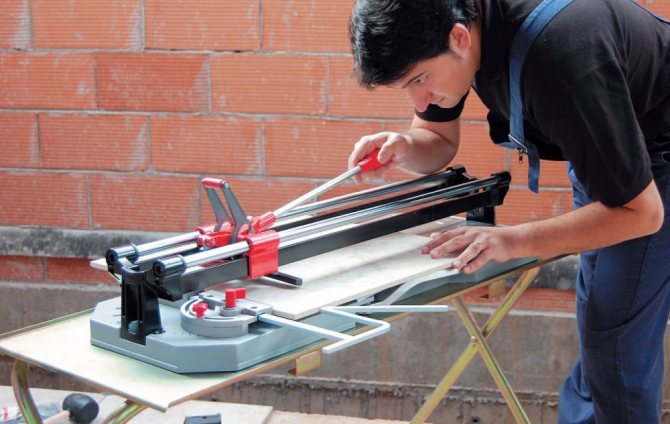

Техника резьбы ручным плиткорезом

Правильно резать плитку плиткорезом намного проще если соблюдать следующие правила:

• Шаг №1. Плитку необходимо закрепить и по прямой линии вдоль будущего разлома надрезать.
• Шаг №2. Опустить рычаг и разломать плитку на две части.

Процесс совсем несложный и не займет более минуты для нарезки одной плитки. Но, необходимо учитывать некоторые нюансы, чтобы произвести качественные надрезы и со спокойной совестью использовать плитку в строительстве:

• Для гарантированного прямого разреза нанесите на плитке линии резки с помощью фломастера. Затем эти линии резки необходимо совместить с колесиком для нанесения резки.
• При резке одной рукой надо удерживать плитку на месте, а второй рукой – ручку с колесиком.
• Ручку плиткореза надо поднять так, чтобы колесико коснулось поверхности плитки со стороны ее верхней части. Затем двигать ручку на себя.
• Достаточно легкого нажима. Не переусердствуйте, чтобы не поломать колесико. Колесико должно совершить лишь один проход.
• Линия намечена. Теперь надо качественно и ровно разделить плитку. Для этого крылья устанавливаются у основания ручки на уровне нижней трети плитки. Крылья рекомендуется обклеить клейкой лентой, чтобы на готовой плитке не было следов.

Профессионалы для качественного разламывания плитки удерживают ее в нужном положении, на ручку немного нажимают больших пальцем руки, а потом немного ударяют по ручке ладонью правой руки.

Если не получается расколоть плитку, то необходимо просто взять другую и начать процесс разрезки заново.

Инструменты

0 votes

+

Голос за!

—

Голос против!

Качественная облицовка поверхности керамической плиткой зачастую предполагает использование плиткореза, который поможет подогнать плиточку до нужных размеров. Плиткорез – это самый простой и качественный способ нарезки плитки: операции бесшумны и исключают появление пыли, а главное, не требуют профессиональной подготовки, поэтому могут быть выполнены даже неопытным пользователем в домашних условиях.

Содержание:

1. Резка плитки как составляющая облицовочных работ
2. Резка плитки плиткорезом электрическим
3. Как резать плитку плиткорезом ручным стационарным
4. Как резать плиткорезом роликовым
5. Как пользоваться плиткорезом-щипцами
6. Резка фигурных краев и косых линий

Резка плитки как составляющая облицовочных работ

Укладка керамической плитки на поверхность пола или стены лишь в редких случаях обходится без ее нарезки, гораздо чаще мастер наготове держит плиткорез, которым он может воспользоваться в любой момент проведения облицовочных работ.

Итак, наша статья специально для тех, занимается в данный момент или только планирует облицовывать поверхности керамической плиткой, но еще не определился с выбором наиболее подходящей модели плиткореза и не владеет технологией правильной резки.

Известно, что глазурованная керамическая плитка изготовлена из обожженной глины, сверху покрытой слоем глазури. Технология производства керамической плитки весьма проста: глине придают определенную форму и подсушивают для закрепления объема. После нанесения глазури, изделие обжигается в печи, за счет чего приобретает особую прочность, долговечность и красивый эстетический вид. В готовом виде, как Вы сами знаете, плитка не подвержена деформации и изгибу, хотя она очень хрупкая и легко колется.

Все эти свойства и характеристики плитки становятся во главе выбора определенного способа ее резки. Остановимся более подробно на основных способах резки керамической плитки и расскажем о том, как пользоваться плиткорезом в домашних условиях для выполнения малых объемов работы.

Резка плитки плиткорезом электрическим

Не вызывает сомнений, что электрический плиткорез с алмазным диском является наиболее качественным и высокопроизводительным способом резки плитки, камня и керамогранита любой твердости, формы и даже толщины, а его применение гарантирует совершенно прямой и чистый срез со слегка закругленными и гладкими краями, в отличие от острых, которые образуются в результате использования простого плиткореза. Вооружившись электрическим плиткорезом, дополнительно укомплектованным кусачками, Вы получите возможность изготовления фигурных вырезов безупречного качества и кусочков плитки менее 5 мм.

Еще одним неоспоримым преимуществом оборудования такого типа является чистота рабочего процесса за счет оснащения инструмента поддоном с водой, куда в момент операции поступают пыль и мельчайшие частички плитки.

Независимо от особенностей конструкции электрического плиткореза технология резки одна и та же: традиционно станок состоит из платформы, прикрепленного к ней диска с алмазным покрытием и поддона с водой, которая в процессе работы подается на нож, тем самым, обильно смачивая его. За счет этого заметно снижается количество выделяемой пыли, увеличивается срок эксплуатации алмазного диска, да и сама плитка не растрескивается.

Скорость распила кафеля сопоставима со скоростью распила бревна обычной пилой, однако в данном случае Вам приходится двигать плитку под диск, а не нож под плитку.

Силу нажима на плитку определяют плотность плитки и материал, из которого выполнено лезвие ножа. Следует помнить, что в тот момент, когда лезвие ножа едва касается обрабатываемой плитки, давление должно быть минимальным, по мере движения лезвия через плитку оно увеличивается и вновь снижается к концу операции. Во время выполнения резки, плитка должна быть хорошо закреплена на столе, это поможет избежать вибрации и надежно защитить лезвие от заедания на центральном участке плитки.

Следует отметить, что специалисты советуют как можно чаще менять воду в поддоне, поскольку вместе с попавшей в нее плиточной крошкой она подается на нож, а это может привести к серьезной поломке лезвия.

Беспроигрышным вариантом станет надавливание руками плитки с двух сторон одновременно, поскольку в случае, если плитка наклонится на один бок, то края среза получатся неровными и с осколками, или диск целиком затянет плитку, отбросив ее затем в сторону.

Так как работа с электрическим плиткорезом сопряжена с опасностью, то рекомендуется надевать защитные очки и наушники от сильного шумового сопровождения.

Пильный диск в условиях влажной резки способен выдержать тысячу резок. Периодически засоренное керамическими частицами лезвие требует очистки. Для этого достаточно распилить изношенную песчаную форму для кирпича или выполнить надрезы в шлифовальном камне для керамической плитки. Можно выбрать другой способ – изъять лезвие, развернуть его и вращать в обратном направлении. И только если износ лезвия велик, можно заменить его.

Вопрос о целесообразности покупки профессионального электрического плиткореза, практика и опыт для работы на нем крайне важны, решает каждый пользователь индивидуально. При этом хочется отметить, что он весьма эффективен при больших объемах работ, а единственным его недостатком является высокая цена.

Как резать плитку плиткорезом ручным стационарным

Ручной стационарный плиткорез является наиболее распространенным инструментом для качественное резки плитки и керамогранита в кругу профессионалов и тех, кто решился на проведение ремонта своими руками.

В комплектацию ручного плиткореза, фото которого представлено ниже, входит станина, каретка с режущим колесиком и, конечно, рукоятка.

Многие задаются вопросом: «Как пользоваться ручным плиткорезом?»

Итак, технология работы на таком инструменте до невозможности проста: первоначально карандашом на поверхности плитки выполняется разметку будущего разреза. Затем плитку располагают на поверхности станины таким образом, чтобы разметка совпадала с направлением перемещения отрезного колесика, и проводят надрез под небольшим нажимом. В этот момент важно прочувствовать силу нажима, чтобы не раздавить плитку и в тоже время сделать бороздку надреза такой глубины, которая была бы достаточной для последующего разлома по этому надрезу.

Помните, отрезное движение следует производить лишь единожды, иначе отрезной край может получиться неровным.

Далее рукоятку плиткореза необходимо перевести в активное (для излома) состояние и быстрым, уверенным движением разломить плитку по свежему надрезу. Опытный мастер сделает это одним хлопком ладони, правильно рассчитав усилие. Следует отметить, что отрезаемые части должны быть не менее 10 мм по ширине, иначе качественную резку осуществить не получится.

При работе с ручным стационарным плиткорезом важно обращать внимание на фиксацию и состояние режущего ролика: он должен легко вращаться и быть ровным. Движение каретки с отрезным роликом должно быть плавным, исключая рывки, для этих целей она оснащается подшипником. Станина устройства должна быть чистой и ровной, а рукоятка – без механических повреждений.

Для облегчения излома плитки, специалисты перед отрезанием вымачивают ее в воде, а значительно упростит отрезание капля машинного масла, которую наносят на линию предполагаемого разреза.

Как пользоваться плиткорезом наглядно покажет видеоролик с youtube.

Использовать ручной стационарный плиткорез для резки прочной и толстой керамики эффективно при средних объемах работы. В целом работа на инструменте такого типа при имеющихся навыках не составляет особого труда.

Как резать плиткорезом роликовым

Роликовый плиткорез – это наиболее примитивный и не совсем удобный способ резки плитки и не очень твердой и плотной керамики.

Сам процесс резки включает нанесение на поверхности плитки с помощью мягкого карандаша линии разметки. Затем следует расположить плитку на доске или ровной фанере и сделать один надрез. Для этого равномерно надавить на плиткорез, сделав глубокую канавку от одного края плитки до другого.

Чтобы аккуратно разделить плитку на две части достаточно поместить ее на гвозди и немного надавить.

Следует отметить, что стеклорез, инструкция которого описывает все особенности процесса резки керамической плитки, подходит исключительно для резки штучного материала.

Как пользоваться плиткорезом – щипцами

Резка ручным плиткорезом-щипцами предполагает небольшой объем работы и несложные разрезы. Это недорогое, малогабаритное устройство позволит выполнить заданный объем работы без особых усилий в домашних условиях.

Резка начинается с традиционной разметки, по которой проводят режущим кругом, установленным на щипцах. Плиткорез-щипцы оснащен немного большим кругом, нежели на обычном стеклорезе, позволяя получить более глубокий надрез керамической плитки. Для надлома к краю плитки следует завести щипцы. Образующую незначительный угол широкую пластинку щипцов разместить на лицевой стороне плитки, а центральную часть расположить по линии изгиба над выполненной бороздой. С осторожностью сдавливая щипцами керамическое изделие, отламываются лишние части.

Такие устройства, безусловно, лучше стеклореза, однако срез тонких полос с их помощью выполнить крайне сложно.

Резка фигурных краев и косых линий

Для выполнения столь сложной резки необходимо разметить на плите форму выреза – угол или окружность, например, для выхода трубы или крепления плитки на участке выступа стены. Затем щипцами или на электрическом станке следует осторожно вырезать частями все лишние и, используя пассатижи или плоскогубцы, «отгрызть» по кусочку плитки, постепенно подходя к краю ограничительной линии.

Чтобы получить идеально ровный, гладкий торец, специалисты рекомендуют воспользоваться надфилем или грубой наждачкой.

В завершении, следует отметить, что все рекомендации касаются резки исключительно глазурованной керамической плитки и не подходят для фарфора, камня или неглазурованной керамики.

Совет: Вы будете пробовать резать плитку впервые? Тогда не рискуйте и купите на несколько плиточек больше. Лишь получив определенные навыки, Вы сможете быстро и легко делать ровные, красивые резы, не привлекая сторонних специалистов.

Особенности раскроя с помощью реечного плиткореза

Перед тем как пользоваться реечным плиткорезом, вы должны более подробно ознакомиться с конструктивными особенностями инструмента. Если речь идет о профессиональной модели, то можно при эксплуатации снять режущее устройство и проверить его остроту. Данный плиткорез имеет основание и трубчатые полозья, по которым будет передвигаться режущий элемент из твердого сплава. Не стоит проходить по одному и тому же месту раскроя несколько раз, так как результат не будет положительным. Для того чтобы получить качественную плитку после раскроя, следует уметь грамотно сломать материал. На основании имеется бугорок, с помощью которого края керамического изделия приподнимаются над поверхностью. Благодаря этому дополнению вы сможете сломать изделие, уложив его на выступ. Помимо прочего, керамика может быть надломлена с помощью Т-образной пяты, которая располагается в передней части ролика. Эта пята устанавливается по центру реза, чтобы в ходе нажатия на рычаг она надавливала на полотно. С помощью данного плиткореза удастся прорезать материал по диагонали.

Как пользоваться электрическим плиткорезом

В принципе, этот электроинструмент сильно напоминает циркуляционную пилу. Точно также в ее конструкцию входит отрезной диск, который закреплен на валу электропривода. Последний собой представляет небольших размеров электрический двигатель. Обычно электрические плиткорезы – это ручные или стационарные модели, работающие от сети переменного тока напряжением 220 вольт.

Одной из модификаций электрических плиткорезов является инструмент, в состав которого вместо отрезного диска устанавливается лента с алмазным напылением. Кстати, чаще всего ленточные модели и являются ручными. Большая скорость вращения отрезного рабочего органа создает между ним и керамической плиткой силу трения, которая становится причиной выделения большой тепловой энергии. Последняя негативно сказывается даже на алмазном напылении, поэтому в конструкцию плиткорезов входит емкость с водой, с помощью которой производится охлаждение и кромок рабочего органа и самой плитки. К стационарному оборудованию вода подводиться шлангами.

Итак, как правильно резать керамическую плитку электрическим плиткорезом. Как и в случае с ручным инструментом, стационарное устройство надо проверить на предмет технического состояния. Самое главное, чтобы отрезной диск не имел люфта. Его можно откорректировать, зажав прижимную гайку, которая крепит диск на валу электродвигателя. Если после этого люфт был заново обнаружен, то придется заменить диск на новый.

Теперь последовательность проводимых операций.

• Производится разметка плитки.
• Настраивается направляющая, по которой будет производиться смещение кафеля по линии среза.
• Укладывается плиточный материал на стол устройства.
• Включается электродвигатель и вода, которая подается в место надреза.
• Теперь руками надо толкать плитку на отрезной диск. Большие усилия при этом создавать не надо до тех пор, пока диск не врежется в плитку. Далее усилие можно увеличить. При выходе диска из кафеля давление опять надо снизить.
• После чего оборудование отключается.

Обратите внимание, что во время резки оборудование работает с небольшой вибрацией. Это естественный процесс, поэтому очень важно, чтобы вибрация не приобрела большую амплитуду. Это может стать причиной излома облицовочного материала.

Если используется для резки ручной инструмент, то процесс проводится на полу или ровной горизонтальной плоскости. Для этого под плитку укладывают подставки так, чтобы отрезаемая часть осталась навесу. Теперь включается инструмент и подносится к месту нанесенной линии. Нарезать надо плитку ровно по линии, главное – твердая рука, которая движет инструмент без нажима.

Вот некоторые рекомендации от специалистов, как правильно резать плитку электрическим плиткорезом.

• Прижимать плитку надо двумя руками.
• Двигать ее точно по направляющим.
• Периодически надо менять воду в бачке, потому в него попадают пыль и мелкие кусочки отрезанного материала.
• Обращайте внимание на отрезной диск, он должен быть всегда чистым без прилипшей грязи и отходов керамики.

Полезные советы и общие рекомендации

Дополнительные советы по резке кафельной плитки:

• перед началом работ заготовки можно выдержать в воде на протяжении 1 часа, повышенная влажность упрощает разделку элементов;
• для нанесения разметки рекомендуется использовать перманентный маркер или карандаш с мягким грифелем сорта В;
• при использовании режущего инструмента необходимо выполнять насечку за 1 проход;
• для обеспечения плавного хода ось ролика смазывают машинным или моторным маслом;
• при использовании угловой шлифовальной машинки следует подбирать круги, рассчитанные на частоту вращения шпинделя;
• острые кромки на плитке притупляют наждачной бумагой или напильником по металлу с грубой насечкой.

При выполнении работ с помощью электрического оборудования следует использовать защитные очки и перчатки. На одежде не допускаются тесемки, которые могут намотаться на вращающийся диск или коронку. Помещение должно оснащаться системой вентиляции, допускается проведение работ на открытом воздухе. Электрическая проводка не должна лежать в лужах или заливаться жидкостью, используемой для отвода пыли и охлаждения диска.

Ручные плиткорезы отличаются материалом корпуса и габаритами, определяющими допустимый размер плитки. Для бытового применения подходит малогабаритный инструмент, но разломить кафель толщиной более 5 мм или керамогранит не получится. При чрезмерном усилии на рычаге ломаются алюминиевые кронштейны направляющих. Для резки толстых заготовок подходят профессиональные модели, имеющие цену до 20 тыс. руб. Оборудование отличается стальной подошвой, усиленной конструкцией кронштейнов и увеличенным ресурсом режущего инструмента.

Правила безопасности при работе с плиткорезом

Работнику важно знать не только, как пользоваться плиткорезом, но и какие правила безопасности при работе с прибором следует соблюдать:

• перед началом резки нужно подробно изучить инструкцию и соблюдать рекомендации производителя;
• приступать к резке можно только предварительно надев защитный кожух и специальную обувь;
• также необходимо надевать очки, чтобы избежать попадания маленьких частиц материала в глаза;
• устанавливать инструмент следует только на прочном и жестком основании, чтобы избежать вибрации;
• резка должна осуществлять в специально отведенном месте, где работника никто не сможет отвлечь от процесса.

Важно! Выполнять рез может каждый работник, но новичок обязательно должен пройти подготовку по технике безопасности. Лучше всего, если мастер сможет показать на своем примере тактику выполнения реза.

Виды плиткорезов.

Выделяют 2 основных вида данного режущего инструмента:

• ручной,
• электрический.

Ручной (механический) плиткорез.

Самый простой из них. Обойдется он вам в сумму порядка 10 долларов и позволит сохранить уйму ваших сил, времени и, конечно же, материала тоже. Принцип работы инструмента элементарен: на специальной линейке производят закрепление плитки, немного надрезают последнюю специальным колесиком, а затем опускают рычаг, который и разламывает плитку в районе надреза.

Электрический плиткорез.

Это станковый инструмент, который используется в случае необходимости разреза плитки с толщиной более 80 миллиметров. Его относят к классу профессиональным, а, следовательно, применяют его для частых работ большого объема.

В зависимости от того, какой из выше представленных вариантов вы предпочитаете, советы по использованию и приобретению инструмента будут различны.

Советы по работе с инструментом

Если прибор нужен для одноразового использования, то подойдет недорогой, русский или китайский электрический плиткорез. Для регулярного применения лучше выбрать ручной профессиональный агрегат, например, марки Вихрь или Dexter.

Независимо от того, какой материал подлежит резке, керамогранит или керамика, во внимание нужно взять длину диагонали плашки. Предпочтительно, чтобы длина рабочего участка была больше, чем диагональ отделочного материала.

Чтобы разлом получился качественным, работу необходимо осуществлять без лишней спешки, избегая при этом резких движения.

Важно! Роликовый компонент не должен иметь люф.

Следует ли мочить плитку

Профессиональные работники рекомендуют мочить плитку. Делать это нужно за 1-1,5 часа до резки, чтобы материал успел размягчиться. Такой способ помогает добиться ровного разлома.

Резка на себя или от себя

Вопрос, в каком направлении резать кафель, от себя или на себя, интересует многих работников. Ответ прост — направление следует выбирать то, которое более удобно.

Тренировочная резка

Схема автоматического плиткореза.

После этого можно приступать к работе, но пока не основной. Чтобы не испортить новую хорошую плитку, специалисты рекомендуют для начала немного потренироваться на ненужных кусочках такого же материала. Сделайте разметку и попробуйте отрезать кусок.

Обычно доставляет сложность обрезки тонкого кусочка материала. Как правило, если толщина куска, который предполагается отрезать, составляет 7 мм и меньше, то лучше всего использовать лобзик электрический. Если такого не имеется, то придется сделать надрез, аккуратно отломать, что получится, а потом, придерживая толстой металлической линейкой линию разметки, отбивать оставшиеся части. Вполне естественно, что при такой работе край идеально ровным не будет.

Но даже в таких ситуациях есть выход. Если вы заранее сделали на плитках разметки и знаете, что придется много работать именно с тонкими кусками обрезанной плитки, имеет смысл приобрести или взять напрокат специальное алмазное новое колесико. За счет его максимальной тонкости и повышенной прочности и остроты вы легко сможете отрезать даже очень тонкий кусок керамической плитки, при этом не оставляя зазубрин или рваных краев.

Организация рабочего места

Это важный пункт, который обеспечит должное удобство и производительность и гарантирует Вам безопасность.

• Рабочее место должно быть достаточно освещено.
• Инструменты для наладки оборудования и измерительных операций надо убрать с рабочего стола. Попав под пильный диск или просто под руку, они могут стать причиной травм. Самым оптимальным вариантом будет организовать специальное место хранения, например, инструментальный шкаф.
• Нельзя допускать посторонних к технике, особенно если она электрическая. Во время работы следите, чтобы люди находились на безопасном расстоянии. Осколки и пыль могут быть опасны
• Следите, чтобы на полу не скапливалась стружка, крошка и пр.
• Если оборудование электрическое, категорически запрещается использовать его в помещениях с повышенной влажностью (подвалы, склады) во избежание поражения электрическим током.

Обслуживание и ремонт

Обслуживание любого плиткореза в первую очередь заключается в его очистке после использования. На столе не должно оставаться кусков материала и крошки. Кроме этого необходимо очищать от налипшей пыли сам режущий инструмент. Особенно это касается пильных дисков. Для того чтобы очистить диск, можно сделать несколько надрезов по шлифовальному камню или перевернуть диск, чтобы он вращался в обратном направлении. Только прежде чем это сделать, посмотрите, нет ли на оснастке указателя направления — если он есть, такой способ очистки использовать нельзя.

Ремонт плиткорезного станка должен производить профессионал, поэтому, если произошла серьезная поломка, отвезите оборудование в сервисный центр. Разумеется, есть ряд неисправностей, которые пользователь может устранить самостоятельно. Здесь речь пойдет опять же про электрическую технику.

Основные критерии при выборе плиткореза

При выборе плиткореза следует обратить внимание на следующие характеристики:

• Размер станины. Инструмент используется для работы как с настенной, так и с половой плиткой. На сегодняшний день на рынке строительных материалов представлено большое количество элементов декора разного размера и формы: от квадратов со стороной 10х10 см и заканчивая декоративными панелями. Для использования в домашних целях оптимальной длиной основания будет от 40 сантиметров и больше (следует помнить, что некоторые элементы придется разрезать по диагонали или наискосок).
• Надежность станины и опоры направляющих. Именно от прочности основы инструмента во многом зависит качество его работы. Оно не должно играть и прогибаться при давлении лапкой на плитку. В противном случае инструмент окажется просто непригодным для дальнейшей эксплуатации. Опоры должны быть хорошо отрегулированы и плотно, без люфтов фиксировать направляющие штанги – каретка должна двигаться ровно, чтобы резец пропарывал глазурь точно по линии скола.
• Движение каретки. Каретка по направляющим должна скользить по направляющим плавно, без толчков. Это обеспечит правильную и эффективную работу резца. Тип каретки (скользящая, на втулках или подшипниках) должен соответствовать той нагрузке и объему работ, для которых Вы планируете использовать данное приспособление. Ручной плиткорез для керамогранита должен иметь прочную рукоятку, чтобы обеспечить усилие, достаточно для раскалывания плитки. Возможность регулировки. Плитка имеет разные параметры и характеристики, поэтому, для получения качественного результата инструмент должен иметь возможность настраиваться под любой вид материала.

Для того, чтобы иметь отправную точку при выборе, предлагаем рассмотреть рейтинг лучших ручных плиткорезов.

Как работать этим аппаратом

А теперь о том, как правильно резать плитку ручным плиткорезом. Как известно, любой, даже не слишком сложный технологический процесс начинается с подготовки инструмента. Не составляет исключения и процедура использования плиткореза ручного привода. Его подготовка к эксплуатации заключается в следующих, в общем-то, несложных, мероприятиях:

• Визуальный осмотр инструмента, целью которого является выявление механических повреждений и деформаций.
• Очистка рабочих поверхностей направляющих и платформы от загрязнений.
• Контроль плавности скольжения каретки по направляющим.
• Визуальный контроль режущего ролика на предмет отсутствия повреждений и проверка плавности его вращения.
• Надежная фиксация инструмента на выверенной горизонтальной поверхности.

Как резать плитку

Процесс качественной, быстрой и более легкой резки керамической плитки, обеспечивается выполнением некоторых несложных мероприятий. Они заключаются в следующем:

• Предварительное замачивание плитки в умеренно теплой воде практически полностью исключает появление сколов и трещин в процессе выполнения разреза, а значит, существенно минимизирует количество брака.
• Периодически смазывайте режущий ролик и линию разметки машинным маслом, тем самым снижая коэффициент трения.
• Передвигайте каретку, прилагая рукой равномерные усилия, и совершая плавные, без рывков, движения, производя разрез только одним проходом.

Итак, как пользоваться плиткорезом ручным правильно:

• Посредством маркера и линейки произведите разметку керамического изделия, предназначенного к разрезу.
• Заведите изделие на рабочую поверхность платформы инструмента и зафиксируйте его при помощи зажимов таким образом, чтобы линия нанесенной вами разметки оказалась точно под колесиком режущего элемента. Для облегчения этого процесса на станине плиткореза, имеется центральная метка.
• Передвигая рукоять, установите ролик режущей части в точку начала линии разметки (ближней к вам) и слегка придавите его.
• В направлении «от себя» равномерно и плавно переместите каретку с режущим элементом по линии нанесенной разметки, делая небольшое углубление в лицевом слое разрезаемого изделия.
• Переведите рукоять в нерабочее положение и установите лапку в центральную точку получившегося разреза.
• Посредством несильного нажатия (удара) переломите изделие на две части.

Резка керамогранита

Керамогранит или грес характеризуется как отделочный материал, обладающий повышенной твердостью, что вносит в процесс его резки при помощи ручного плиткореза определенные нюансы. Например, материал, использованный для изготовления инструмента должен быть более прочным, а режущий элемент — дефекто- и износоустойчивым.

В остальном порядок действий остается аналогичным, порядку, описанному выше.

Как правило, толщина керамогранита, который режут механизмом ручного типа, не превышает 15,0 миллиметров.
