Технологический процесс на установку химических анкеров Hilti HIT

является лидером по производству оборудования для стройки и ремонта, а также сопутствующих товаров, таких как болты или анкеры. Чем отличаются анкеры от данного производителя? Какие преимущества и недостатки имеет анкер Hilti? Какие разновидности анкерных болтов выпускает компания и как установить той или иной вид своими руками, читайте далее.

Продукция

Разновидности анкеров и их особенности

В настоящее время компания Хилти выпускает несколько видов анкеров:

Химические анкеры

Химический анкер – это специальный дюбель, который оснащен клеевым составом для фиксации в таких материалах, как:

• пустотелый кирпич;
• керамзитобетон;
• ракушечник;
• известняк и так далее.

Благодаря своим особенностям крепление к пористым основаниям получается высокопрочным и максимально надежным. Однако замена такого крепежного элемента при необходимости будет достаточно сложной, так как придется несколько разрушить основание.

В настоящее время химические анкеры выпускаются двух видов:

1. Химические капсулы (маркируются HVU). Устройства представляют собой емкость (чаще всего изготовленную из полиэтилена) определенного размера, внутри которой располагается двухкомпонентный клеевой состав. При соприкосновении с металлическим дюбелем емкость разгерметизируется и под воздействием воздуха смешивается и отвердевает, тем самым фиксируя крепежный элемент. Основными преимуществами данного вида является быстрота и простота установки. К отрицательным качествам можно отнести относительно высокую стоимость и дозированность клеевого состава, которая не позволяет добиться прочной фиксации анкера при установке в пустоты большого объема.

Капсульный химический анкер

1. Химические инъекции (маркируются HIT) представляют собой двухемкостные ампулы, в одной из которых находится клеевой состав, а в другой – отвердитель. В отличие от капсул инъекционные дюбели могут выпускаться с различным объемом, что способствует надежному креплению даже в пустотах. Еще одним преимуществом данного вида является более низкая стоимость, обоснованная применением клея иного состава. Существенным недостатком инъекционного анкера является необходимость приобретения (аренды) дополнительного оборудования для монтажа.

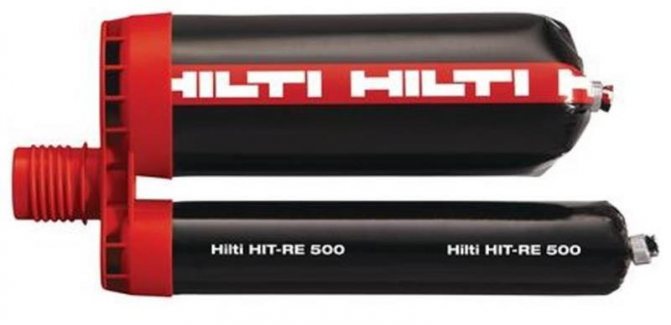

Химический анкер инъекционного типа

Распорные анкеры

В отличие от химического анкера распорный анкер является более стандартным крепежным элементом. По мере затягивания резьбовой шпильки распорная часть анкера увеличивается по всей длине, что позволяет создать прочные крепления даже для массивных конструкций.

Стандартный анкер для крепления тяжелых конструкций

В зависимости от вида основания, к которому необходимо присоединить дополнительные элементы, различают следующие виды анкеров:

• для бетона, имеющего трещины – HST/HST3. такой вид также можно использовать для монтажа в районах с сейсмической активностью;
• для цельных оснований – HSA или HSV (более бюджетный вариант, также отличающийся высокой прочностью);
• для крепления конструкций с большим весом – HSL 3 или 3G.

Забивные анкеры

Последний вид – забивные анкеры отличаются простотой монтажа. Такие крепежные элементы предназначаются для фиксации обшивки (гипсокартона, стеновых панелей и так далее), изоляционных материалов или малой нагрузки (конструкций с небольшим весом).

Они могут быть изготовлены:

• из металла. Отличаются большей прочностью, но вместе с тем и большей стоимостью;

Забивной анкер, изготовленный из металла

• из пластика. Предназначаются для крепления конструкций с малым весом.

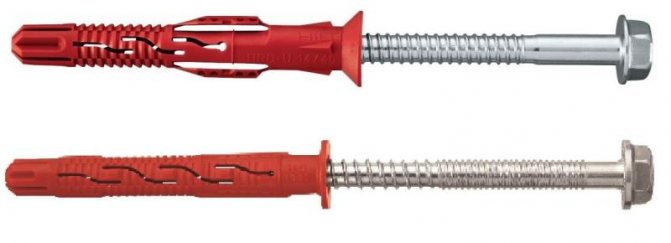

Забивные анкеры, изготовленные из пластика

Что представляет собой анкер Хилти для бетона?

Анкер ХИЛТИ приставляет собой двухкомпонентное вещество, состоящее из смолы и отвердителя. Установка крепежных элементов с использованием анкера Хилти один из самых надежных способов крепления несущего болта или несущей шпильки имеющий следующие преимущества и недостатки:

• Высочайшая прочность крепления на растяжение и отрыв;
• Возможность использования снаружи и внутри помещений;
• Единственно возможный способ надежной установки крепежного элемента в пористые материалы;
• Простота использования;
• Герметичность соединения;
• Средний срок службы от 50 лет;
• Высокая стойкость к вредным атмосферным и химическим факторам;

Недостатков несколько: высокая стоимость, длительный срок твердения в условиях низкой температуры (от 5 до 7 часов) и ограниченный срок хранения не более 12 месяцев.

Технология монтажа

Процесс установки анкеров зависит от вида крепежного элемента.

Установка химических анкеров

Монтаж инъекционных анкеров, в отличие от капсульных, производится при наличии специального оборудования – дозатора.

Приспособление для монтажа химического анкера

В целом схема монтажа выглядит следующим образом:

1. в выбранном месте просверливается отверстие с параметрами, полностью соответствующими крепежному элементу;
2. из отверстия по возможности полностью удаляется пыль и иные скопления грязи (можно использовать спринцовку или иные аналогичные приспособления);
3. в отверстие вставляется капсула (монтаж капсульных анкеров) или отверстие при помощи дозатора заполняется инъекционным анкером;
4. на нужную высоту вставляется крепежный элемент;
5. выжидается время (согласно прилагаемой инструкции), необходимое для полного высыхания клеевой смеси.

Технология установки химических анкеров

Обзор химических анкеров и методика их установки представлены на видео.

Установка распорных и забивных анкеров

Монтаж забивных и распорных анкеров выполняется так:

1. просверливается отверстие, ширина и глубина которого соответствует диаметру и длине соответственно крепежного элемента;
2. из отверстия убирается пыль и грязь (данной операцией можно пренебречь, так как в данной ситуации она не имеет существенного значения и выполняется только для чистоты);
3. в подготовленное отверстие вставляется крепежный элемент: забивной анкер углубляется в отверстие при помощи молотка, а распорный – закручивается ключом (отверткой в зависимости от вида) соответствующего размера.

Зачем они нужны?

Химические капсульные анкеры Hilti

Такой вид химического анкера четко дозирован на установку только одного крепежного элемента. Представляет собой полиэтиленовую емкость цилиндрической формы, заполненную клеевым составом. Два компонента клеевой смеси разделены непроницаемой перегородкой. Смешивание компонентов смеси происходит в момент монтажа. Изделия данного вида маркируются буквами HVU, с указанием резьбы анкерной шпильки и глубины посадочного отверстия для нее. Например, маркировка “HVU M16X125” означает, что данная капсула предназначена для крепления анкерной шпильки с резьбой М16, глубиной отверстия в бетоне 125 мм. Линейка капсул представлена довольно широко: от М8 до М39.

Технология установки шпильки с использованием клеевой капсулы довольно проста:

• Бурим в основании отверстие необходимого диаметра и глубины. Производитель рекомендует выбирать диаметр сверла или бура для шпилек М8÷М16 на 2 мм больше, для М20÷М39 на 3÷4 мм больше. Например, для капсулы “HVU M12X110” понадобится бур диаметром 14 мм, глубина отверстия 110 мм.
• Тщательно очищаем отверстие от пыли, используя воздух или ершик.
• Вставляем в отверстие капсулу.
• По часовой стрелке закручиваем шпильку в отверстие: нижним концом шпилька разрывает капсулу и при вкручивании происходит перемешивание компонентов клеевого состава.

Время окончательного застывания клеевого состава, после которого на шпильку можно оказывать максимальные нагрузки зависит от окружающей температуры: от 20 мин при температуре +20˚С до 5 часов при температуре -5˚С.

Для шпилек, испытывающих повышенные динамические нагрузки, компанией разработаны специальные капсулы “HVU-TZ”. Линейка этих видов капсул предназначена для установки шпилек от М10 до М20.

Изготовление своими руками

Химические анкеры для бетона стоят достаточно дорого, поэтому иногда целесообразно изготовить их самостоятельно. Из-за того, что рецепт клея производители держат в секрете, точно такой же анкер воспроизвести не удастся. Но сделать надежный и прочный крепеж из имеющихся клеевых веществ вполне реально.

Обычно в качестве клея используют эпоксидную смолу – сравнительно недорогой прочный материал, обладающей прекрасной адгезией к разным структурам, может использоваться для установки металлических втулок, шпилек, арматуры и т.д.

Как приготовить клей химического анкера:

• Взять определенное количество эпоксидной смолы (ЭД-20), смешать с пластификатором в объеме 5-10% от общей массы (ДЭГ-1, ДБФ и другие добавки).
• Перемешать с наполнителем (гипс или цемент) в достаточном объеме для получения нужной консистенции.
• Добавить в состав отвердитель (УП-583) в пропорции 1:8 до 1:10, тщательно перемешать и использовать смесь.

Основные преимущества такого самодельного химического анкера: минимальный коэффициент усадки в процессе застывания, хорошая прочность, высокий уровень износостойкости, возможность использовать при температурах от -10 до +35С. Твердеет состав на протяжении 2 часов, прочность набирает лишь через 12 часов. Использовать такие химические анкеры можно лишь на хорошо просушенных поверхностях. Также нужно отметить, что состав в атмосферу выделяет небольшой объем фенольных соединений.

Инъекционные анкерные системы Hilti

Этот вид химического анкера (маркируется буквами HIT) представляет собой пластиковый картридж, с двумя закрепленными герметичными емкостями из фольги (одна с клеевым наполнителем, вторая – с отвердителем). На сегодняшний день компания представляет 7 разновидностей этого вида химического анкера. Цена на такие анкеры зависит от емкости картриджа (существует их две разновидности: 330 и 500 мл), компонентов состава, области применения и нагрузки, которую выдерживает шпилька, установленная с его применением.

Например, универсальный гибридный состав “HIT-MM-Plus” является химическим анкером бюджетного класса (стоимость одного картриджа емкостью 330 мл составляет 650÷900 рублей). Двухкомпонентный клей изготовлен на основе уретан-метаакрилата. Рекомендован для установки шпилек с резьбой в диапазоне М6÷М16 в основных строительных материалах, таких как кирпич (цельный и пустотелый), известково-песчаных блоках, бетоне, блоках из ячеистых видов бетона, искусственном и натуральном камне. Для крепления шпилек в пустотелых блоках и кирпичах фирма предлагает специально разработанные перфорированные пластиковые гильзы, которые позволяют увеличить прочность крепления и сократить расход клеевого состава.

А состав “HIT-RE-500-V3”, который замыкает линейку инъекционных анкеров, стоит уже 2700÷3300 рублей за упаковку емкостью 330 мл и предназначен для вклейки выпусков рабочей несущей арматуры перекрытий, колонн, фундаментов и лестничных пролетов. Состав на основе эпоксидного клея с добавками, позволяющими устанавливать шпильки и арматурные прутья диаметром 10÷55 мм даже в отверстия, полностью заполненные водой.

Выдавливание составляющих клея осуществляем при помощи механического ручного дозатора. Для химических анкеров емкостью 330 мл предназначен дозатор “HDM-330”, для 500 мл – “HDM-500”. Капсулы вставляем в пластиковую кассету дозатора (он входит в комплект), на резьбовую часть картриджа прикручиваем смеситель (в котором происходит смешивание компонентов клеевого состава) и через его коническую трубку клей попадает в просверленное отверстие. Параллельные поршни соединены с рукояткой дозатора, и при однократном нажатии на нее происходит подача одной порции клеевого состава (около 5 мл).

Расчет химического анкера

Для надежной и правильной установки шпильки в соответствии с техническим регламентом отверстие должно быть заполнено клеевым составом на ⅔ (излишки должны выступить за края отверстия только после установки шпильки). Расчет расхода химического анкера для установки одного изделия легко произвести самостоятельно по следующей формуле:

V₁ – объем клеевого состава, необходимый для установки одного анкера (мл);

π – число «ПИ» (3,14);

h – глубина отверстия (мм);

D – диаметр пробуренного отверстия (мм).

Например, используем состав “HIT-MM-Plus” и шпильку М12. Рекомендованные производителем: диаметр бура – 14 мм, глубина отверстия для надежной фиксации шпильки – 85 мм. Подставляем наши значения в формулу и получаем:

Так как одно нажатие на рукоятку дозатора выдавливает около 5 мл клеевого состава, то для нашего примера достаточно двух нажатий для установки одной шпильки.

Совет! Так как производитель рекомендует после использования инъекционной системы осуществлять замену дозатора, то целесообразно заранее просверлить и зачистить необходимое количество отверстий, после чего установить все шпильки на химический клеевой состав.

На современном рынке представлены химические анкеры различных производителей: Hilti, Himitex, Фишер, Sormat, МКТ, Mungo. Выбор того или иного вида анкера зависит от материала основания, в котором предусматривается установка шпильки, и от планируемой нагрузки на нее. Перед покупкой необходимо внимательно ознакомиться с инструкцией производителя, тогда ваш выбор будет правильным как в техническом, так и материальном отношении.
