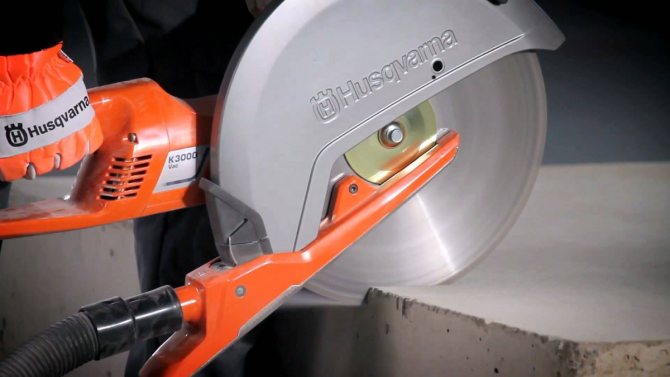

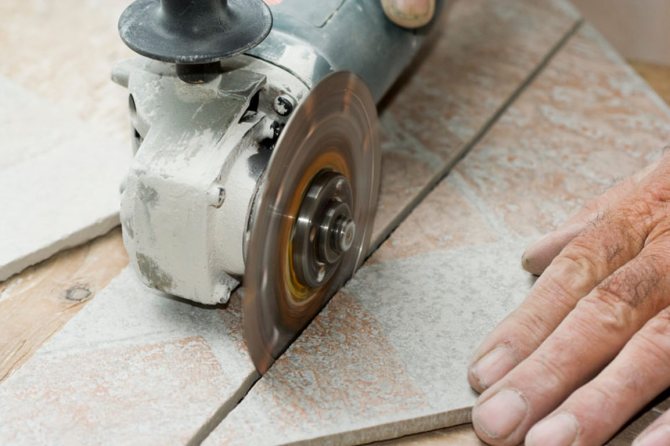

Для резки бетонных изделий или кирпича существуют алмазные диски. Так же, их разновидность используется при резке плитки. Алмазные диски приспособлены под использование турбинками, штроборезами, а так же на станках.
На данный момент производители предоставляют на рынке весьма широкий ассортимент дисков для разных устройств и разных стран – изготовителей.
Характеристики
Алмазные диски весьма долговечны, по сравнению, например, с дисками по металлу, а так же они довольно неплохо экономят время проведения самих работ.
В течении всего времени эксплуатации диск сохранят как глубину своего прореза, так и практически не стачивается. Он представляет собой металлический круг из прочнейшей стали (для инструментов), где на конце окружности напаяны резцы (алмазная пыль).
Сварка там используется не обычная, а лазерная. Алмазное же напыление делается при использовании пресса, где сама пыль прессуется с металлической частью изделия.
Разновидности
Алмазные диски бывают для сухой и для мокрой резки. Диски сухой резки отличаются наличием особых сегментов, чего нет в шлифовальных дисках. Теперь о типах подробнее.
Диск сухой резки по бетону называется еще отрезным.На круге расположены специальные каналы, между которыми находятся сектора. Это связанно с необходимостью уменьшения напряжения на режущей плоскости.
Также эти каналы отбрасывают шлак и прочие отходы, которые возникают при резке. С технологической точки зрения, такие диски имеют особый тип расточки, распределяющий напряжение и нагрузки гораздо лучше обычных.
Диски для шлифования бетона. Так же их называют бесконечными. Его визуальное отличие от своих аналогов – отсутствие разрезов на краях диска, а сами отверстия (технологические выемки в форме окружности) обычно располагаются по всему радиусу. Они так же необходимы для лучшего распределения напряжения.
Но главное отличие – при использовании отрезных дисков такого типа необходима постоянная подача воды. Многим не до конца понятно устройство таких дисков, потому лучше посмотреть на фото.
Конструкция отрезных алмазных дисков
Конструктивно алмазный диск представляет собой стальной круг с режущей частью и прорезями по всей площади, которые способствуют отводу тепла и снижают деформационные напряжения. Алмазы вкраплены по всему ободу диска. Они вставляются в обод из сплавов никеля, цинка, кобальта и олова. При линейной скорости движения до 80 м/с и громадных силах трения, крепление должно быть исключительно прочным, что достигается использованием специальных технологий.
Для обеспечения удержания режущей части при больших нагрузках они могут закрепляться при помощи лазерной сварки, спекания, гальваническим способом или пайкой. Пайка используется только в дисках для резки машинами с водяным охлаждением.
В зависимости от способа закрепления алмаза, определяется назначение диска. Закрепленные гальваническим способом алмазы предназначены для работы с мягкими видами природного камня, обработанные лазерной сваркой и спеканием, особенно сегментные — для всех видов твердых материалов сухим и «мокрым» способом.
Отверстия и прорези расположены строго симметрично, также уравновешена масса алмазов по диаметрально противоположным направлениям. Это исключает вибрации и «биения» диска и обеспечивает равномерность резки. Но использовать круги для сухой резки можно только для выполнения прямолинейного реза — при криволинейной траектории диск может не только потерять алмазы, но и разрушиться. Этот вид инструментов очень чувствительный к боковым нагрузкам.
1. Демпфигующие прорези. 2. Режущий слой. 3. Посадочное отверстие. 4. Стальной диск.
Какие еще бывают алмазные диски?
Для резки бетона используют те диски, которые выполнены из материалов с армированием. Толщина их предельно широкая, ведь тогда напыления гораздо больше.
При изготовлении на поверхность дисков наносится слой алмазного напыления, распределяющийся кольцом. Это прекрасно видно со стороны, край окружности этот ещё называют «чашка».
При шлифовке бетона же используются конструктивно сложные диски. Они имеют основание, выполненное из инструментальной стали на которой крепятся шлифовальные чашечки.
Классификация алмазных дисков
Диски для штробореза не являются уникальным оборудованием: они могут подойти для угловой шлифовальной машины или стационарного камнерезного станка. В общем случае они представляют собой круглую деталь из инструментальной стали с посадочным отверстием в центре. На наружной его поверхности располагаются резцы. В них вплавлена алмазная крошка, которая и выполняет основную работу по выскабливанию обрабатываемого материала.
В зависимости от конфигурации режущей кромки, напрямую связанной с назначением и способом применения инструмента, алмазные диски для штробореза делятся на:
- сегментные;
- сплошные;
- турбосегментные.
Каждый из названных типов имеет свои технические особенности.
Сегментные диски
Главной отличительной чертой отрезных кругов этого типа стало наличие прорезей, ориентированных в радиальном направлении. Они делят режущую часть инструмента на несколько секторов, количество которых зависит от предполагаемых нагрузок. Подобная конструкция обеспечивает максимальную скорость реза.
Такая форма позволяет лучше распределять возникающие напряжения, эффективно удалять образовавшиеся крошки и охлаждать трущиеся поверхности.
Эти диски идеально подходят для сухой резки однородных твердых материалов: их применяют по бетону, кирпичу, натуральному и искусственному камню. Алмазная крошка, нанесенная на наружную часть каждого сегмента, не имеет вязкого связующего сплава, что не позволяет использовать отрезные круги этой конструкции по строительным деталям с внутренним армированием.
Цельные круги
Алмазные диски этого типа имеют форму идеального круга. Их сплошная режущая кромка позволяет делать предельно тонкий и точный рез даже по железобетону. Серьезным недостатком такой конструкции является перегрев трущихся поверхностей вследствие недостаточного отведения тепла.
Такой расходный материал годится только для инструмента, оснащенного системой подачи охлаждающей воды.
Турбосегментные диски
Изделия этого типа соединили в себе лучшие качества первых двух разновидностей отрезных кругов, что сделало их универсальными, но и самыми дорогими. Они имеют сплошную структуру с волнообразными прорезями по бокам. С их помощью происходит эффективное охлаждение и создается воздушный подпор для удаления из штробы образующейся пыли. Эти диски подходят для резки армированного бетона и других твердых материалов.
Размеры
Практически весь инструмент имеет свой типоразмера, алмазные диски не исключение. Типоразмеры указываются в маркировке, где указана ширина (прорези), диаметр диска и диаметр отверстия для прикрепления к турбинке. Если не указывается ширина прорези, то это означает, что она минимальна.
Для строительства редко применяются круги с большей глубиной прорези, которая может доходить до 60 см. Такие диски используются на специализированных производствах, занимающимися работами по камню, мрамору.
Стоимость
Цена диска зависит от двух факторов: диаметр и количество (качество) напыления. При диаметре диска в 120 мм цена на варианты с самым маленьким напылением будет составлять порядка 150 р, со средним – 380 – 450р, а за диски с высоким качеством напыления можно отдать от 600 до 800р.
Чем больше диаметр – тем выше цена, обычно от предыдущего можно смело умножать на 45%, но лучшие диски по бетону больших диаметров стоят больше 1000р.
Отзывы об области использования
При выборе и покупке алмазных дисков нужно определиться с тем типом работ, который будет выполняться, а так же с условиями эксплуатации. При покупке дешевых дисков следует взять несколько штук, так как их качество будет весьма посредственным.
При работе в обычных помещениях с не особо толстыми стенами подойдет и обычный вариант в 12-13 см, а вот при резке бетонных перемычек лучше брать диски от 20 до 25 см.
Как подобрать алмазный диск для болгарки
При подборе алмазного диска необходимо обращать внимание на тип материала, для которого предназначен диск, на его размер, посадочный диаметр и скорость вращения диска.
Материал, с которым предстоит работать
Большинство алмазных кругов предназначены для работы с неметаллическими материалами. Чаще всего они применяются для резки бетона, керамики, стекла, кирпича и асфальта. Но существует ряд дисков, созданных для резки металлов различной твердости. При покупке следует помнить, что разные виды алмазных дисков предназначены для работы с различными материалами. Есть диски, предназначенные для работы с бетоном, керамической плиткой, мрамором, гранитом, песчаником, камнем и асфальтом.
Существует определенное правило выбора диска — для мягких материалов выбираются круги с твердой обвязкой алмазов, а для твердых — с мягкой. Это определяется степенью износа искусственных алмазов, находящихся на ободе круга.
При резке твердых материалов они истираются быстрее и следующие выходят на их место из достаточно мягкой режущей полосы. Мягкие же материалы на алмаз влияют мало, он должен находиться на своем месте максимально долго, что и обеспечивает твердое вещество, в которое вкраплен минерал.
Кроме того, для разных кругов используются различные искусственные алмазы.
Промышленным способом производится два вида алмазов:
- Монокристаллические, представляющие собой одну пространственную структуру правильной формы;
- Поликристаллические, состоящие из нескольких прочно связанных между собой монокристаллов меньшего размера.
Первые очень прочные и используются для резки твердых материалов и металлов, вторые могут разрушаться при контакте с ними, поэтому используются на более дешевых инструментах, предназначенных для сравнительно мягких материалов.
Размеры алмазных дисков
От размеров диска зависит максимальная глубина реза и, в некоторых случаях, скорость работы. Основные диаметры — 115, 125, 180 и 230 мм, что соответствует абразивным кругам для УШМ наиболее распространенных марок. В продаже можно встретить и алмазные диски диаметром 150, 300 и более миллиметров. Большие диаметры устанавливаются на мощные режущие машины — бензорезы, отрезные станки стационарного типа и т.д.
Наиболее распространенные посадочные отверстия дисков могут быть — 22,2 мм или 25,4 мм. Покупайте диск только того размера, для которого предназначен ваш инструмент.
Никогда не устанавливайте диск большого размера на болгарку, которая предназначена для работы с диском меньшего размера, предварительно сняв защитный кожух. Это очень опасно, так как при разрушении металлического диска можно нанести смертельный урон своему здоровью. Если же у вас есть такие идеи, то найдите в интернете фото последствия работы с алмазным диском без защитного кожуха и вам навсегда перехочется работать без защиты.
Скорость вращения диска
Также на дисках указывается максимальная скорость вращения и линейная скорость. Если возможности вашего инструмента превышают характеристики диска, то ставить его нельзя — центробежные силы попросту разорвут его.
