Подготовка поверхности алюминия перед нанесением металлических покрытий.

Метод чернения алюминия хлорным железом

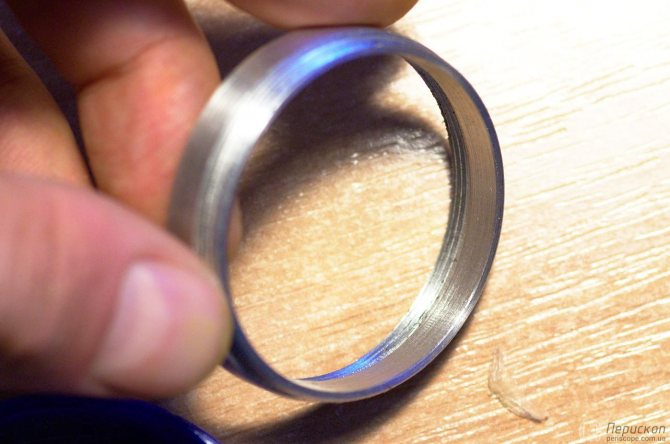

Мне нужно было зачернить пару дюралевых колечек для макромеха и пару алюминиевых переходничков. Для такого небольшого количества деталей достаточно 15-20 грамм хлорного железа.
Хлорное железо в посуде для приготовления раствора

Вначале нужно развести его с небольшим количеством воды. На такое маленькое количество железа, воды нужно совсем немножко

Важно, чтобы в результате получилась густая смесь. чтобы она не растекалась а намазывалась на поверхность

Я делал на глаз — чем гуще раствор, тем лучше.

Пока раствор “настаивается” подготавливаем наши детали к чернению. Очищаем их от возможной грязи и пыли и обезжириваем. Я просто помыл их с мылом под краном, этого было достаточно.

Теперь, когда раствор готов, берем какую-то палочку. например для чистки ушей с ваткой на кончике. и аккуратно намазываем внутренние поверхности переходника. Я чернил только их, предпочитая оставить снаружи их блестящими. Следите, чтобы раствор оставался на поверхностях, а не стекал.

Далее нужно немного времени, чтобы прошла химическая реакция. Длительность реакции зависит от пропорции раствора и температуры. Если вы добавляли теплую воду — реакция пройдет быстрее.

В моем случае алюминиевые детали почернели через 7-10 минут. Дюраль темнела чуть дольше, может минут 20, точно время не засекал.

В результате поверхность стала темно-серая, матовая. Не бликует, что и требовалось получить.

Если результат вас не удовлетворил, можно промыть детали и пройтись еще раз оставшимся раствором. Я так и сделал с дюралью, сталью и латунью, в надежде что получится лучше.

Дюраль стала выглядеть заметно лучше, сталь и латунь остались такими же. Можно также оставить их намазанными на более длительное время.

После достижения чернения детали можно промыть проточной водой и высушить. Далее ими можно пользоваться.

После того, как я зачернил кольцо для макромеха, которое изначально блестело, контраст на фотографиях намного улучшился, особенно это стало заметно снимая черные детали с длинными выдержками.

Вот такой, относительно простой и качественный метод чернения. Надеюсь что будет полезен не только мне, но и другим энтузиастам.

Источник

Травление нержавеющей стали

Травление нержавеющей стали – немаловажный процесс, который обеспечивает удаление верхнего слоя материала и восстановление первоначального состояния.

Суть в том, что после проведения определённых работ на поверхности нержавейки могут образоваться дефекты в виде сварных швов, оксидов и окалин, которые способны заметно подпортить внешний вид материала, а также ухудшить эксплуатационные и эстетические свойства. Отличительной чертой стали считается наличие оксидохромовой пленки, целью которой является защита верхнего слоя.

Именно из-за неё и возникают вышеперечисленные дефекты, которые с трудом вступают в связь с реагентами. В случае возникновения таких неприятностей можно исправить ситуацию, воспользовавшись специальной процедурой – травление нержавеющей стали.

Процедура травления нержавеющей стали

Химическая и электрохимическая обработка или травление считается одним из лучших способов очистки верхнего слоя нержавейки.

Данная процедура отлично очищает поверхность стали от сварных швов, устраняет деформации различного типа, а также способствует укреплению структуры сплава после термической обработки.

Кроме очистных свойств, процедура обеспечивает восстановление пассивного слоя стали, необходимого для защиты сплава от разрушения структуры при повышенных температурах.

В основном используются соляная либо серная кислоты, после чего в ход вступает смесь расплавленной щелочи.

Процесс очистки кислотой имеет две стадии: в первую очередь металл обрабатывается основным кислотным составом, а в заключении сплав выдерживается в ванне с раствором азотной кислоты.

Обрабатывая нержавейку, стоит строго соблюдать этапы технологического процесса. Емкость с раствором, в которую помещен сплав, должна обрабатывать лишь верхние слои металла, дополнительно устраняя имеющиеся повреждения. Не рекомендуется допускать изменение макроструктуры нержавеющей стали, так как железо может потерять свои первоначальные свойства.

Травление алюминия в домашних условиях

Травление алюминия (изделий из данного металла) осуществляется для того, чтобы очистить его поверхность от верхнего, ненужного слоя либо от ржавчины. Также еще существует такая его разновидность — художественное травление, когда необходимо выгравировать рисунок на поверхности детали из металла.

Травление металлов вообще и алюминия в частности бывает двух основных видов: химическое и гальваническое. Последним методом осуществляют как раз художественное.

При химическом: изделие кладется в емкость, в которую предварительно налит раствор соляной или серной кислоты. Таким же способом осуществляется травление алюминиевой заготовки щелочью, например едким натром.

А гальваническое (иначе — электролитическое или электрохимическое) происходит благодаря электрической батарее. Сам процесс осуществляется в специальной ванне, где есть анод и катод.

Далее будет рассмотрен каждый из способов травления алюминия более подробно. Также выясним, какой метод наиболее безопасный в домашних условиях.

Травление алюминия кислотой

Ввиду того, что в данном процессе применяются очень сильные кислоты, то прежде всего необходимо соблюдать повышенные меры предосторожности при работе с ними. Оператор должен надевать перчатки, маску, фартук

Важно, чтобы помещение, где происходит сам процесс, хорошо проветривалось. Не имея определенных навыков и без определенных средств защиты работать с кислотами не рекомендуется

Как уже отмечалось выше, изделие из алюминия помещается в емкость с кислотой. Наиболее часто при химическом травлении алюминия кислотой применяют следующие реагенты: соляная или серная кислоты. При взаимодействии их с металлом выделяется водород. Внешне это выглядит следующим образом: поверхность изделия покрывается мелкими пузырями. Но, в принципе, это можно предотвратить, если заранее добавить в емкость специальный ингредиент. Таким образом металл будет защищен от пузырьков тончайшей пленкой.

Очень важный момент: все операции по травлению изделия из алюминия кислотой необходимо выполнять интенсивно, чтобы сама поверхность металла осталась целостной.

Описываемый способ рекомендуется проводить в емкостях из дерева или бетона. При этом внутренняя поверхность ее должна быть облицована кислотоупорной плиткой, чтобы не разъедались стенки емкости.

Такой метод применяется на практике не очень часто.

Травление алюминия щелочью

Чаще всего при данном способе применяется водный раствор едкого натра (возможен вариант с добавками или без них).

А используется он для того, чтобы очистить поверхность алюминиевого изделия от оксида или ненужной смазки и получить более гладкую (матовую или глянцевую) поверхность.

Метод травления щелочью алюминия, с одной стороны, является достаточно недорогим, но он очень трудоемкий.

Особенности этого способа

Применяемые растворы содержат от четырех до десяти процентов натра. Температура при травлении щелочью составляет примерно 40-90 градусов по Цельсию.

При необходимости, чтобы получить легкое пенистое покрытие на заготовке, применяется увлажняющее средство или специальная добавка.

Средняя температура в разгаре процесса – шестьдесят градусов. Именно при таких тепловых показателях происходит качественная очистка поверхности.

Оптимальные показатели чистоты алюминия — 99.5%, а концентрация раствора едкого натра — 10, 15, или 20% .

Таким образом, во время реакции алюминий растворяется в едком натре, при этом выделяется водород. В результате формируется составной алюминат, и существует он только в растворе щелочи.

Гальванический метод

Второй способ травления – гальванический. Он более простой и по времени происходит намного быстрее. А в результате получается очень качественная поверхность изделия, четкие контуры рисунка (при художественном способе, как разновидности гальванического).

Особенность данного метода заключается в том, что в нем применяют источник электрической энергии (4-5 В).

Также понадобится ванна такого размера, чтобы в нее поместилось изделие из алюминия. Материал, из которого изготовлена ванна, должен быть диэлектриком. Состав ванны для травления алюминия – это раствор медного купороса и поваренной соли.

Перед началом процесса заготовку необходимо очистить, а также обезжирить. Далее припаять оловом к изделию медную проволоку и опустить ее в раствор едкого натра, а потом – в раствор серной кислоты. Через 2 минуты достать и промыть под потоком горячей воды. Запрещено в этот момент изделие трогать руками.

Если некоторые участки заготовки травить не нужно, на них наносится мастика. После этого можно начинать сам процесс.

В данном методе применяются две так называемые опоры, которые необходимо присоединить к аноду (положительный заряд) и катоду (отрицательный) источника электроэнергии. Важно, чтобы эти опоры располагались поперек ванны. На опору с анодом крепится заготовка из алюминия, а на вторую – заготовка из другого металла.

Все это опускается в ванну и выдерживается определенное количество времени. После этого промывается скипидаром и дообрабатывается шлифованием и полированием.

Описание процесса

Смысл реакции протравки алюминия в том, чтобы снять тонкий слой металла с поверхности. В промышленности таким образом избавляются от трещин, сколов, царапин и оксидной пленки на поверхности. Процедура помогает подготовить металл к дальнейшей обработке.

Если речь идет о химическом травлении, то алюминий растворяется кислотой или восстанавливается в щелочь. Время выдержки металла зависит от раствора и всегда строго нормировано. Если не соблюсти время реакции, то раствор снимет слишком большое количество металла. В рамках промышленной отрасли потери в несколько грамм на реакцию способны перерасти в общие потери в размерах десятков и сотен тонн.

Если речь идет о художественной травке, то для неё чаще используется электролитический способ, который подразумевает восстановление алюминия в растворе электролита. Для того, чтобы создать на поверхности металл надпись, его сначала покрывают защитным составом или пленкой. Обязательным условием является плотное прилегание пленки к поверхности металла Следующим шагом на пленке или составе выполняют отверстие в форме будущей гравировки. В результате электрохимической реакции раствор собирает металл исключительно с будущей надписи. Время реакции для художественной травки алюминия так же ограниченно, слишком глубокая гравировка может порезать пальцы.

Как в условиях домашнего творчества, так и в промышленности обязательно использование защитных средств. Если речь идет о химическом процессе, то обязательны следующие средства индивидуальной защиты:

• Толстые резиновые перчатки.
• Респиратор с защитной планкой для глаз.
• Фартук.

Так же стоит помнить, что ванночки под кислоту изготавливают из дерева или бетона, служба одной ванночки не превышает 2 лет вне зависимости от активности использования. Раствор для травления алюминия

Травку химическим путем может осуществляться в следующих растворах:

Хлорное железо. Травление алюминия в хлорном железе подразумевает активный процесс выделения металла в кислоту и его осаждение в месте травления. Это значит, что место гравировки придется постоянно чистить, чтобы освободить его для дальнейшей реакции. Поэтому в промышленных условиях хлоридное железо для травления используется очень редко. Но для домашних условий раствор вполне подходит. Травление стоит производить из условий 0,1 мм в минуту. Достаточно эстетично смотрятся гравюры глубиной 0,5 мм, залитые краской. Каустическая сода. Травление алюминия каустической содой подразумевает использование бытовой химии. Наиболее подходящим является сухая вариация средства против канализационных засоров «Крот». Стандартный пакет средства заливается граненные стаканом теплой воды и производится травление. Для красивой гравюры или отчистки поверхности металла хватит 3-4 минут реакции

Обратите внимание, что реакция происходит с выделением вредного газа, поэтому должно проводиться в хорошо проветриваемом помещении. Оптимальная температура раствора 70-80 градусов. Ортофосфорная кислота

Травление алюминия ортофосфорной кислотой подразумевает использование 10-20 % ортофосфорной кислоты. Для реакциии раствор подогревают до 40-50 градусов. В зависимости от изначального состояния металла на реакцию требуется от 40 секунд до 2- 3 минут. Использование щелочей, ортофосфорной и соляной кислоты недопустимо в электротехнике. Если в будущем планируется использовать алюминиевую деталь для использования в электродеталях или самодельных радиосборках лучше использовать другую смесь для травления. Азотной. Травление азотной кислотой непригодно для использования в художественной гравировке. Используется азотная кислота, как правило, после щелочи или для подготовки поверхности перед покраской. В результате травления металла в щелочи на поверхности образуется темный слой металлического шлама, который образуется в результате восстановления металла в объем щелочного раствора. Для того, чтобы придать изделию эстетичный вид используется 15-20% раствор азотной кислоты. Оптимально травление при комнатной температуре раствора. На всю реакцию достаточно 2-5 минут.

Как говорилось ранее, на поверхности алюминия образуется оксидная пленка. Большая часть химических растворов используется для так называемого осветления поверхности металла. Иначе говоря, чтобы убрать шлам от прошлых манипуляций или подготовить металл к будущей обработке.

Для домашнего травления можно использовать кислоты. Но для художественной гравировки лучше использовать электролитический способ. Так же, при использовании кислот стоит учитывать требования к проветриванию помещения.

Коррозионная стойкость алюминия, покрытого через цинкатный подслой.

Об исследовании коррозионной стойкости алюминия с химникелевым покрытием через цинкатный подслой можно прочитать в статье.

Толщина и строение цинкового слоя, полученного методом погружения или каким-либо другим путем, влияют не только на прочность сцепления алюминия с покрытием, но и на сопротивление коррозии алюминия с тем или иным гальваническим покрытием. Это покрытие по отношению к алюминию всегда катодно по своей электрохимической природе, а цинковая прослойка анодна как по отношению к алюминиевой основе, так и по отношению к гальваническому покрытию. Такое положение определяет специфическое течение коррозионного процесса алюминия, подвергнутого цинкатной обработке и гальваническому покрытию.

В то время как продукты коррозии стальных изделий, несущих катодные гальванические покрытия, представляют собой ржавчину, которая может быть удалена тем или иным путем, коррозия алюминия, подвергнутого цинкатной обработке и последующему гальваническому покрытию, обычно проявляется во вспучивании и отслаивании покрытия (так как продукты коррозии цинка имеют объемный характер). Схема такой коррозии приведена на рисунке 5.

Так, на рисунке 5 (а) показано сечение алюминиевого покрытого образца, в котором сделана выемка, открывающая доступ окружающей среде к основному металлу (сплаву), к цинковой прослойке и гальваническому покрытию. На рисунке (б) показано протекторное действие цинка по отношению к основному металлу и к гальваническому покрытию. Это протекторное действие продолжается до тех пор, пока цинк не растворится на определенную глубину. После этого начинается растворение алюминия (в) и оголение цинковой прослойки, в результате чего она вновь станет защищать от коррозии как алюминиевую основу, так и гальваническое покрытие (г). В дальнейшем подобный цикл повторяется.

Рисунок 5 — Схема коррозии алюминиевой детали с покрытием через цинкатный подслой.

Исходя из такого механизма коррозионного процесса, подвергнутого цинкатной обработке и гальваническому покрытию алюминия, можно руководствоваться следующими основными положениями:

• При более тонкой цинковой пленке алюминий лучше сопротивляется коррозии, так как боковая проницаемость цинка не может простираться глубоко: рассеивающая способность тем меньше, чем уже щель.
• Те алюминиевые сплавы, которые сами по себе имеют менее электроотрицательные потенциалы, лучше сопротивляются коррозии после гальванического покрытия. Так, например, сплавы типа дюрали лучше сопротивляются коррозии, чем нелегигрованный алюминий из-за меньшей разности потенциалов между основой и гальваническим покрытием.
• Большие разрывы (поры) в гальваническом покрытии менее опасны, чем малые, так как в последнем случае оголяются малые анодные участки, функционирующие в качестве протекторов, защищающих от коррозии гальваническое покрытие. В результате протекает быстрое разъедание, которое приводит к вспучиванию и отслаиванию осадка. Особенно опасны мелкие трещины, появляющиеся в более напряженных гальванических покрытиях, полученных из электролитов, содержащих органические блескообразователи, которые при гальваническом покрытии алюминия должны применяться с особой осторожностью.
• Любой модифицированный цинкатный процесс, который замедляет скорость растворения цинка при анодной реакции, оказывает благоприятное воздействие.

Одним из основных положений, определяющих широкое применение цинкатного метода подготовки поверхности алюминия, является близость электрохимических потенциалов алюминия и цинка в щелочной среде. Как было указано выше, сопротивление коррозии алюминиевых сплавов с гальваническим покрытием тем больше, чем тоньше слой цинка, вытесняемого в момент погружения. Очевидно, что чем меньше разность потенциалов между алюминиевым сплавом и цинком, тем быстрее прекратится процесс вытеснения последнего из щелочного раствора, тем плотнее и тоньше будет цинковая пленка. Следовательно, разность потенциалов между тем или иным алюминиевым сплавом и цинком в щелочной среде может служить критерием для суждения о поведении алюминиевых сплавов в процессе цинкатной обработки и после гальванического покрытия.

Бенгстон определял вес цинковой пленки, получающейся на различных алюминиевых сплавах при их цинкатной обработке, и установил, что наиболее тяжелые пленки образуются на нагартованных сплавах АМц и АМг, а наиболее легкие — на сплавах типа дюрали (рисунок 6).

Рисунок 6 — Вес цинковой пленки, получающейся на различных алюминиевых сплавах при их цинкатной обработке.

Разность потенциалов между алюминием и цинком, а следовательно, и толщиной цинковой пленки определяются также условиями предварительной подготовки поверхности алюминия. Эта разность, наибольшая после обезжиривания алюминия органическими растворителями, значительно меньше после обезжиривания в щелочном растворе и осветления в азотной кислоте. На рисунке 7 показано влияние вида и продолжительности предварительной обработки на разность потенциалов Al-Zn.

Хлорное железо — реагент для очистки воды.

Преобладающее количество производимого хлорного железа используется для очистки промышленных и сточных вод.

Проблема очистки промышленных и сточных вод является одной из важнейших задач охраны окружающей среды. Коагуляция – один из распространённых методов очистки сточных вод. Сущность метода коагуляции заключается во взаимодействии веществ, загрязняющих стоки, с минеральными коагулянтами. В качестве коагулянтов чаще всего используют хлорное железо, которое в результате гидролиза образует малорастворимый гидроксид железа Fe(OH)3. В процессе образования данного гидроксида захватываются неорганические и органические примеси с образованием рыхлых хлопьев, которые можно легко удалить из очищаемых стоков. Образующиеся хлопья размером 0,5–3,0 мм и плотностью 1001–1100 г/л имеют очень большую поверхность с хорошей сорбционной активностью. В процессе их образования и седиментации в структуру включаются взвешенные вещества (ил, клетки планктона, крупные микроорганизмы, остатки растений и т. п.), коллоидные частицы и та часть ионов загрязнений, которые ассоциированы на поверхности этих частиц. Высокая скорость осаждения хлопьев гидроксида обуславливает преимущество хлорного железа перед сернокислым алюминием. Процесс осаждения шлама при помощи хлорного железа протекает быстрее и глубже, кроме того, хлорное железо благоприятно влияет на биохимическое разложение шлама. Расход хлорного железа составляет 30 г на куб. метр сточных вод. Химическая очистка сточных вод уменьшает содержание нерастворимых примесей до 95% и растворимых до 25%.

При проведении очистки сточных вод микроорганизмы и ядовитые соединения, содержащиеся в водах, разрушаются гипохлоритом натрия.

Гипохлорит натрия можно использовать для обработки сточных вод, содержащих соли аммония, фенольные соединения, ртуть. Степень очистки достигает 99,9%.

В результате проведенных исследований эффективности применяемых в пищевой промышленности дезинфицирующих средств гипохлорит натрия был оценен как наиболее эффективный и экономичный продукт. Он показал высокую эффективность воздействия на практически все виды растительных клеток, спор и бактерий. Обычно используют раствор с содержанием 30 – 40 мг/л активного хлора.

Хлорное железо применяют также в качестве катализатора в процессах органического синтеза, окисления нефтяных битумов, при получении термостойких смол. Он является энергичным хлорирующим агентом, поэтому может использоваться для избирательного извлечения отдельных компонентов руд.

Водные растворы хлорного железа обладают мягкими травильными свойствами, поэтому их применяют для травления печатных плат, медной фольги и металлических деталей перед нанесением гальванических покрытий.

Хорошо известно применение хлорного железа в качестве добавки к портландцементу для ускорения процесса схватывания. Водоцементное отношение (В/Ц) рекомендуется в пределах 0,4 – 0,5. Добавка хлорного железа позволяет повышать значение В/Ц. Добавка хлорного железа повышает прочность бетона.

Технические характеристики раствора хлорного железа.

1. Массовая доля хлорного железа — не менее 40 %;

2. Плотность раствора при 20 °С — не менее 1,41 г/куб. см;

3. Массовая доля хлористого железа — не более 1 %;

4. Массовая доля нерастворимых в воде веществ — не более 2 %;

5. Массовая доля соляной кислоты – не более 1,5 %.

Нормативная документация: ТУ 2152-081-56856807-08

Травление поверхности. Часть 2

Травление цветных металлов может проводиться как для окончательной отделки поверхности с последующим пассивированием (см. «Декоративные покрытия»), так и для подготовки к нанесению гальванических покрытий.

Медь и ее сплавы

Травление меди и ее сплавов проводят в растворах на основе серной, азотной, соляной или фосфорной кислот, в зависимости от способа изготовления изделия.

Окалина большой толщины, образовавшаяся при прокатке или термообработки, хорошо поддается травлению концентрированной серной кислотой, при этом не подтравливается металл.

Присутствие в растворе травления даже небольшого количества раствора нитратов или хроматов ускоряет процесс травления самого металла.

Поэтому травление деталей из медных сплавов осуществляют в две стадии: сначала удаляют окалину в растворе серной кислоты (200 – 250 г/л) при температуре 50 – 800С, а затем проводят травление в растворе из смеси серной и азотной кислот с добавкой хлоридов, сод. г/л:

Серная кислота 500 – 550

Азотная кислота 650 – 750

Натрий хлористый 5 – 10

Раствор предназначается для травления деталей из меди и латуни.

Более подробно процесс травления различных металлов представлен в нашем обучающем курсе.

Снятие термической окалины с бронзовых сплавов типа БрОФ, БрБ, можно вести при температуре 135 – 1450С травлением в растворе, содержащем 450 – 600 г/л едкого натра и 100 – 200 г/л азотнокислого натрия с последующей обработкой в течение 0,5 – 1 мин. в концентрированной соляной кислоте.

Предварительное травление термообработанной бериллиевой бронзы можно проводить в растворе серной кислоты (80 – 100 г/л) с добавлением в раствор бифторида аммония (30 – 50 г/л) при температуре 40 – 500С.

Алюминий и его сплавы

Травление алюминия и его сплавов ведут в растворе (5 – 10% ) едкой щелочи при температуре 20 – 400С, в который для уменьшения выделения газов, образующихся при травлении, добавляют раствор 0,5 г/л сульфанола НП-3, а для предотвращения образования плотного осадка аллюминатов, добавляют в раствор 2,5 – 3,5 г/л глюконата натрия.

Обработку литейных сплавов проводят травлением в растворе азотной кислоты (650 г/л) и плавиковой (120 – 140 г/л) при комнатной температуре.

Травление деталей, имеющих точечную сварку, осуществляют в растворе фосфорной кислоты (80 – 100 г/л) с кремнефтористоводородным калием (4 – 6 г/л).

Осветление поверхности деталей после травления проводят в растворе азотной кислоты (300 — 400 г/л) или в смеси растворов азотной и плавиковой кислот.

Титан, молибден, никель

Термическую окалину с поверхности титановых сплавов удаляют травлением последовательно в два этапа: разрыхление – в щелочном расплаве едкого натра с азотнокислым натрием при температуре 300 – 3200С и травление при комнатной температуре в растворе, сод. (г/л):

Серную кислоту 80 – 100

Азотную кислоту 130 – 140

Плавиковую кислоту 40 – 60,

при комнатной температуре.

Для снятия травильного шлама используют раствор кислот азотной (100 – 200 г/л) и плавиковой (10 – 30 г/л).

Особенно большое значение операция травления в растворах приобретает при осаждении на титан гальванических покрытий, так как при этом требуется удалить с поверхности путем травления в растворе тонкие окисные пленки, препятствующие прочному сцеплению с основой.

Окислы с поверхности молибдена можно удалить травлением в растворе , содержащем 10 г/л едкого натрия и 250 мл/л перекиси водорода (30%-ный раствор) при 40 – 500С .

Изделия из никеля и его сплавов обрабатывают травлением в растворе серной кислоты (20%-ном) с добавкой хромового ангидрида при температуре 60 – 800С.

Точную очистку поверхности никеля, вольфрама, ковара проводят травлением в растворе из смеси муравьиной кислоты, перекиси водорода и воды в об.% : 10, 45, 45.

Ванны травления и активации поверхности металлов

Активирование поверхности

Активирование поверхности проводится с целью удаления тонких окисных пленок, ухудшающих сцепление покрытия с основой, непосредственно перед нанесением покрытия, поэтому растворы травления выбираются в зависимости от состава раствора электролита на последующей операции.

Активирование поверхности стальных деталей перед никелевым или цинковым покрытием проводят травлением в растворе (5 – 10 %) серной или соляной кислоты в течение 0,1 – 1,0 мин.

Активацию поверхности деталей из меди и медных сплавов перед осаждением сплава олово-висмут проводят травлением в растворе только серной кислоты, во избежание попадания в электролит хлор – ионов.

Активацию серебряных покрытий перед родированием или палладированием также проводят травлением в растворе серной кислоты (0,5 – 1,0%).

Последней операцией перед осаждением гальванического покрытия после травления является промывка деталей. От чистоты промывки зависит качество осаждаемого покрытия. Во избежание брака используйте для отмывки от растворов травления струйную промывку, каскадную или диффузионную. Это позволит снизить расход воды и повысить качество покрытий.

Следует помнить, что при травлении металлов в растворе образуются вредные вещества, поэтому необходимо применять необходимые меры безопастности (см. «Безопасная гальваника»).

За услугами по выбору раствора травления обращайтесь к нам.

Похожие публикации:

О меднении

Для окрашивания поверхности предусмотрен гальванический способ. Благодаря медному слою внешне изделие получится более привлекательным. Это объясняет, почему медное гальваническое покрытие используется преимущественно в дизайнерских проектах. Кроме того, слой меди обеспечивает металл высокой электропроводностью. Меднение может быть основным процессом, задача которого – создать поверхностный слой. Также данный гальванический способ используют в качестве промежуточной операции, когда требуется нанести на поверхность другой металлический слой. Например, если нужно выполнить серебрение, хромирование и никелирование.

Что такое травление

Это технология удаления верхнего слоя с поверхности металлической детали. Технология применяется для очистки заготовок от окалины, ржавчины, окислов и снятия верхнего слоя металла. Используя этот способ, снимают верхний слой для поиска внутренних дефектов и изучения макроструктуры материала.

С помощью травления зачищают деталь и увеличивают адгезию поверхности. Это делают для последующего соединения металлической поверхности с другой заготовкой, перед нанесением краски, эмали, гальванического покрытия и других защитных покрытий.

Метод позволяет не только быстро очистить деталь, но и создать на металлической поверхности нужный рисунок. Этим методом вырезают на металлической поверхности тончайшие каналы и сложные изображения. Можно выполнять очистку габаритных деталей или проката. Глубина обработки регулируется с точностью до несколько микрон, что позволяет изготавливать сложные детали с небольшими пазами и другими сложными элементами.

Поиск данных по Вашему запросу:

Алюминий, пожалуй, самый распространенный в быту металл. Практически в каждом доме есть множество мелких предметов из алюминия, сюда можно отнести разного рода брелоки, подарочные имитации ножей, металлические покрытия флэшек и т. Вполне естественно желание любого мужчины сделать свои мелкие принадлежности уникальными. Для металлических предметов идея усовершенствования приходит сама собой: нанести гравировку.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:Обсуждения, статьи, мануалы:

Точные машины

Точные машины Пропустить. Анодирование алюминия AL в домашних условиях Всё связанное с покраской, лакокрасочными материалами и сопутствующим инструментом. Вложения Здравствуйте, дорогие друзья! По просьбе друзей и коллег, набрался смелости и решил написать в тему про Анодирование! С последующим окрашиванием в цвета. Пролог: Все началось с года, живя и работая в Москве, волею судьбы мне пришлось вернутся к давно забытому хобби , к столярному ремеслу.

Потихоньку мне приходилось по новому изучать столярку, инструменты, оснастку, аксессуары и прочее. В один из прекрасных дней, довелось познакомится с хорошим человеком, столяром по жизни.

И в его мастерской я познакомился с удивительной приблудой оснастка , фрезерная плита, для установки ручной фрезерной машины в стол. Так сказать маленький удобный вертикально фрезерный станок по дереву. Но вот беда, данные плиты производства INCRA, и в нашу страну доставлялись очень тяжело, долго, да и не гуманно как то.

Далеко не отходя от кассы, задался я вопросом, не ужели у нас их никто не производит в России? Оказалось, производят, но не совсем то что надо! Единственные в своем роде варианты представляли нам братья из под небесной China. Худо бедно, закупался я у них, продавал у нас. Все бы ничего, ежели не кризис, двойной рост курсов, напрочь отбило желание далее заниматься этим делом. Ну вот и проходит год уже, плиты я давно уже произвожу тут у нас России Дагестан , и считаю что не худчего качества чем у других.

Ибо покупатели есть, а раз есть спрос, значит качество устраивает народ. С чем тут связано «Теплое анодирование» спросите Вы, и вопрос имеет место быть. И соответственно обработанный алюминий имеет несколько не удобную поверхность для применения его на практике. Не защищен от внешних воздействий, от агрессивной среды, да заготовки дерева чернеют при обработке по не обработанному алюминию.

Вроде бы и все. Далее пойдет речь по теме. Будут возникать вопросы, задавайте вопросы постараюсь ответить. Учтите: не всегда нахожусь за компом, проявите терпение. Процесс анодирования алюминиевых сплавов состоит из следующих стадий: 1. Промывка деталей в органическом растворителе 2. Монтирование деталей на подвески 3. Травление 4. Промывка в горячей проточной воде 5. Промывка в холодной проточной воде 6. Осветление 7. Промывка в холодной проточной воде 8.

Получение

Способы получения уксусной кислоты:

• из ацетальдегида путём окисления атмосферным кислородом в присутствии катализатора Mn(CH3COO)2 и высокой температуре (50-60°С) – 2CH3CHO + O2 → 2CH3COOH;
• из метанола и угарного газа в присутствии катализаторов (Rh или Ir) – CH3OH + CO → CH3COOH;
• из н-бутана путём окисления в присутствии катализатора при давлении 50 атм и температуре 200°C – 2CH3CH2CH2CH3 + 5O2 → 4CH3COOH + 2H2O.

Рис. 2. Графическая формула уксусной кислоты.

Уравнение брожения выглядит следующим образом – СН3СН2ОН + О2 → СН3СООН + Н2О. В качестве сырья используется сок или вино, кислород и ферменты бактерий или дрожжей.

Травление алюминия в домашних условиях

Травление алюминия (изделий из данного металла) осуществляется для того, чтобы очистить его поверхность от верхнего, ненужного слоя либо от ржавчины. Также еще существует такая его разновидность – художественное травление, когда необходимо выгравировать рисунок на поверхности детали из металла.

Виды травления

Травление металлов вообще и алюминия в частности бывает двух основных видов: химическое и гальваническое. Последним методом осуществляют как раз художественное.

При химическом: изделие кладется в емкость, в которую предварительно налит раствор соляной или серной кислоты. Таким же способом осуществляется травление алюминиевой заготовки щелочью, например едким натром.

А гальваническое (иначе – электролитическое или электрохимическое) происходит благодаря электрической батарее. Сам процесс осуществляется в специальной ванне, где есть анод и катод.

Далее будет рассмотрен каждый из способов травления алюминия более подробно. Также выясним, какой метод наиболее безопасный в домашних условиях.

Травление алюминия кислотой

Ввиду того, что в данном процессе применяются очень сильные кислоты, то прежде всего необходимо соблюдать повышенные меры предосторожности при работе с ними. Оператор должен надевать перчатки, маску, фартук

Важно, чтобы помещение, где происходит сам процесс, хорошо проветривалось. Не имея определенных навыков и без определенных средств защиты работать с кислотами не рекомендуется

Как уже отмечалось выше, изделие из алюминия помещается в емкость с кислотой. Наиболее часто при химическом травлении алюминия кислотой применяют следующие реагенты: соляная или серная кислоты. При взаимодействии их с металлом выделяется водород.

Внешне это выглядит следующим образом: поверхность изделия покрывается мелкими пузырями. Но, в принципе, это можно предотвратить, если заранее добавить в емкость специальный ингредиент. Таким образом металл будет защищен от пузырьков тончайшей пленкой.

Очень важный момент: все операции по травлению изделия из алюминия кислотой необходимо выполнять интенсивно, чтобы сама поверхность металла осталась целостной.

Описываемый способ рекомендуется проводить в емкостях из дерева или бетона. При этом внутренняя поверхность ее должна быть облицована кислотоупорной плиткой, чтобы не разъедались стенки емкости.

Такой метод применяется на практике не очень часто.

Дальнейшие процессы, происходящие при травлении щелочью

Во время данного процесса постепенно количество едкого натра становится меньше. И таким образом уменьшается и скорость самого протекания процесса, но повышается вязкость.

При условии, что в емкость совсем не добавлялось едкого натра, реакция может очень сильно замедлиться. Но в итоге коричневатый или чистый раствор для травления алюминия становится белым.

И с этого момента скорость процесса повышается.

В результате реакции в осадок выпадает гидрат окиси алюминия, который выглядит как суспензия. А также выделяется едкий натр, который также необходим, чтобы процесс травления продолжался.

↑ Делаем фотошаблон

Далее в любой удобной программе готовим фотошаблон и печатаем на прозрачной пленке для принтеров. При печати указываем максимальную контрастность и минимальную яркость, но тут надо пробовать. У меня Epson RX610. Настройки такие: качество печати «Наилучшее фото», «Оттенки серого», тип бумаги «Epson Matte», яркость: -25, контрастность+25. Фоторезист негативный! То есть, где на шаблоне отсутствует краска, там фоторезист засветится и при проявке не смоется! Будьте внимательны.

Рис. 5. Фотошаблон. Пленку я использую экономно. Поэтому печатаю разные проекты на одном листе пока остается место.

Применение хлорного железа в промышленности и коммунальном хозяйстве. Бытовое использование

Соли железа находят применения во многих сферах. Хлорид трехвалентного металла используется для обработки воды, металлов и закрепления красок. Вещество применяется в промышленном органическом синтезе (катализатор, окислитель). Особенно ценятся коагулирующие свойства иона Fe3+ в очистке коммунальных и производственных стоков. Под действием хлорида железа мелкие нерастворимые частички примесей слипаются и осаждаются. Также происходит связывание части растворимых загрязнений, которые удаляют на очистных сооружениях. Кристаллогидрат и безводная соль FeCl3 применяются в процессах травления металлических печатных форм. Добавляют вещество в бетон для укрепления его прочности.
