Пошаговая инструкция регулировки карбюратора бензопилы Partner (Партнер)

Пошаговая инструкция регулировки карбюратора бензопилы Partner (Партнер)

Проблемы в работе бензопилы могут возникать из-за неправильной регулировки карбюратора. Подобную процедуру нужно выполнять регулярно. Это поможет продлить срок эксплуатации инструмента. Выполняться регулировка карбюратора бензопилы Партнер может своими руками, но предварительно рекомендуется изучить устройство и способы устранения основных неисправностей.

Когда вообще необходима регулировка?

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм. Вот некоторые признаки:

• После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
• Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса – перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

• Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
• Из-за износа поршневой части двигателя. В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.
• По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Как устроен карбюратор

Правильная регулировка возможна только в том случае, если заранее было изучено устройство карбюратора бензопилы и было проверено качество данной детали. Например, для инструмента Partner p350s производителем карбюратора является компания Walbro. Показателем качества в данном случае является маркировка WT-891.

Знать эту информацию необходимо для заказа запасных деталей.

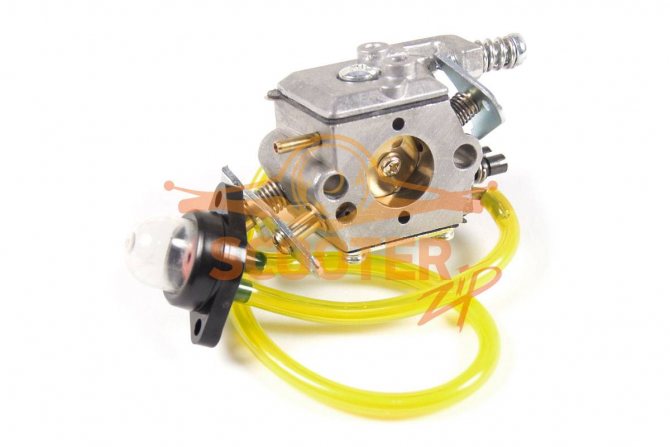

Карбюратор бензопилы Партнер 371 или любой другой модели имеет классическое строение. Основными элементами являются:

• топливный насос;
• главная камера с мембраной;
• дроссельная и воздушная заслонки;
• винты (регулировки качества, количества и регулировки холостого хода).

Помимо этих деталей, в карбюраторе имеются технологические каналы, по которым и движется смесь бензина с маслом.

Принцип работы же заключается в следующем. Из картера в топливный насос подается импульс. С него и начинается работа карбюратора. После получения импульса топливная смесь направляется в главную камеру, поступая туда через игольчатый клапан, управление которым выполняется с помощью диафрагмы. Из главной камеры по технологическим каналам жидкость направляется в цилиндр, при этом количество жидкости можно самостоятельно регулировать с помощью дроссельной заслонки.

Дополнительно можно регулировать и пропускную способность технологических каналов. Для этой цели надо использовать винты качества и количества, которые работают по принципу задвижек.

Инструкция по запуску бензопилы

Бензопила Partner 351 работает по тем же принципам и имеет схожее устройство, что и другие инструменты с бензомоторами:

1. Перед первым включением все составные части бензопилы Партнер 351 надежно прикручиваются, проверяется целостность корпуса.
2. Перед каждым запуском проверяется сила натяжения цепи. При необходимости цепь натягивается или расслабляется с помощью регулировочного винта.
3. Перед каждым запуском проверяется количество масла.
4. Запуск бензопилы производится только с твердой поверхности. Нога должна плотно прижимать инструмент к земле.
5. Перед запуском заслонка ставится в положение «открыто».
6. Кнопка запуска переводится в положение «вкл.» после чего надо 5 раз нажать на праймер и начать дергать за шнур стартера. Главное — заводить бензопилу плавно, без рывков.
7. После старта мотор должен поработать на холостом ходу 60 секунд. Затем можно приступать к работе, регулируя мощность с помощью дросселя.

Руководство пользователя содержит рекомендации по техническому обслуживанию, которое проводится следующим образом:

1. Очистка воздушного фильтра. Необходимо снять крышку воздушного фильтра, ослабив крепежные болты. Вытащить фильтрующий элемент, промыть его в чистой воде с мылом и дать полностью высохнуть. Установить все элементы на место.
2. Топливный фильтр. Нужно достать фильтр из резервуара, а затем установить новый фильтрующий механизм, вставить конец фильтра в отверстие резервуара. После проделанных действий нужно залить новую топливную жидкость.
3. Свеча зажигания. Следует заглушить двигатель, убрать головку, которая фиксирует крышку воздушного фильтра, отсоединить высоковольтный провод, открутить свечу и установить на ее место новую.
4. Экран искроуловителя. Необходимо демонтировать глушитель, убрать крепежный винт, выбросить износившийся экран и установить новый.

Основные неисправности

Для бензопилы Партнер характерными являются следующие типы неисправностей:

• нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
• выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.

Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.

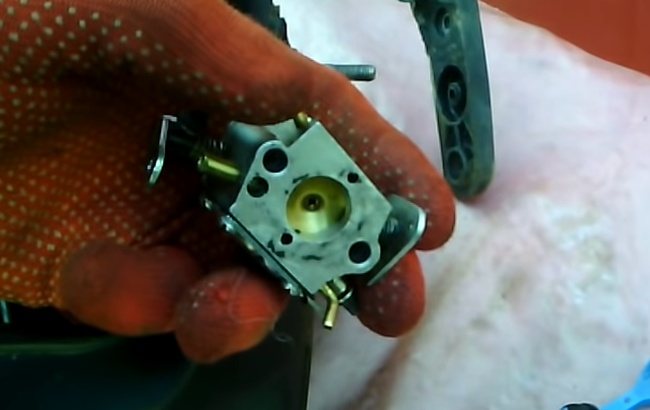

Как снять и разобрать

Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:

1. Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
2. После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
3. После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.

Чистка

Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:

1. Открутить верхний болт крышки детали.
2. Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
3. Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
4. Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.

Другие ремонтные работы

Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.

Наиболее частой проблемой является отсутствие:

• искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
• подачи топлива (причиной может быть засор шланга или топливного фильтра);
• подачи воздуха (требуется промывка воздушного фильтра).

Как отрегулировать

Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:

• тахометр (электронный счетчик частоты вращения коленчатого вала);
• шлицевая отвертка;
• комплект фильтров (их замена является частью процесса регулировки).

Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:

1. Для доступа к регулировочным винтам нужно снять крышку. Также к ним есть доступ через специальные отверстия с левой стороны карбюратора. При этом необходимо помнить, что левый винт является винтом качества (маркировка H), а правый — количества (маркировка L).
2. После этого надо винты полностью закрутить, а затем ослабить на ⅕ оборота.
3. Затем бензопилу нужно запустить, поскольку настроить карбюратор можно только при горячем двигателе.
4. После этого винт регулировки количества требуется закрутить по часовой стрелке до максимальных оборотов двигателя. По достижении такого результата винт нужно открутить против часовой стрелки на ¼ оборота. После этого бензопила должна работать на холостых. Если оборотов слишком мало или много, то используют дроссельную заслонку.
5. Теперь с помощью винта качества устанавливают максимальные обороты. Данный параметр определяется тахометром. Максимально возможное значение легко просмотреть в инструкции. Например, для мотопилы Партнер 350 данное значение равно 12500 об/мин

Если же тахометра нет, то определить качество регулировки можно визуально. Если при работе инструмент сильно дымит, то винт количества нужно немного прикрутить. Возможен и другой вариант. Бензопила может хорошо работать на холостых оборотах, но плохо на максимальных. Исправить ситуацию способна закрутка винта качества, при этом газ нужно держать полностью зажатым.

Partner 351 – технические характеристики

Бензопила Partner 351 – одно из лучших устройств, характеризующихся небольшим весом и высокой производительностью. Также найдется немного товаров представленной категории, которые смогут составить этой бензопиле конкуренцию по мощности двигателя.

Эксплуатационные особенности:

• Расход топлива минимален благодаря установленному воздушному фильтру, который функционирует на системе ССS.
• Моторесурс Partner 351 повышен с помощью двойной системы воздушной очистки. Работа цепи совершается на максимально возможных высоких оборотах.
• Бензопила Партнер рассчитана на долгое беспрерывное использование.
• В устройстве предусмотрена система гашения вибрационных потоков.
• Безопасность работы с инструментом Партнер 351 гарантирует моментальное срабатывание цепного тормоза.

Солидные заводские параметры 351-ой модели компании Partner значительно выделяют ее на фоне других бытовых бензопил.

Показатели садового инструмента включают:

• мощность штатного бензомотора – 1,9 л. с./1,4 кВт;
• скорость вращения коленчатого вала на холостых/максимальных оборотах – 3000/12000 об/мин;
• возможная длина используемой для работы шины – 35–40 см;
• количество звеньев цепи – 56;
• звуковое давление на оператора – 98 дБ.

Сейчас читают: Как Отрегулировать Карбюратор На Бензопиле Чемпион 137

Одно из главных преимуществ фирменной модели Partner 351 заключается в ее сравнительно небольшом весе. При полностью заправленных топливном и масляном резервуарах, а также с установленной пильной гарнитурой этот параметр составляет 4,7 кг.

В сегменте непрофессиональных бензопил Партнер 351 (Partner 351) занимает достойное место. Легкая, производительная и надежная, пила позволяет выполнять широкий круг задач по распиловке древесины на бытовом уровне.

Бензопила Партнер 351 — это устройство, предназначенное для заготовки дров и валки небольших деревьев.

Как компания Хускварна, дочернее предприятие Patrner специализируется на выпуске широкого ассортимента бензоинструмента и цепных пил различной мощности.

Среди востребованных у отечественных покупателей моделей бренда лидирующие позиции занимает бензопила Партнер 350 s.

Бытовая модель широко применяется в частном хозяйстве, на дачах и садовых участках, в столярных мастерских для выполнения следующих задач:

• обрезка сучьев и веток;
• уход за деревьями и их кронирование;
• валка деревьев небольшого диаметра;
• очистка территории от нежелательной поросли;
• распиловка стволов, веток, досок, брусьев;
• заготовка дров на зиму.

Бензопила Partner 350 может использоваться и для частного строительства (при возведении срубов, бань, альтанок, беседок, деревянных домиков).

У пилы Партнер 351 хорошие показатели по мощности и производительности, несмотря на компактный размер и вес 4,7 кг:

• мощность мотора 1400 Вт (1,9 л.с.);
• шина 35 см. Есть возможность установки шины на 41 см;
• цепь на 56 звена с шагом 3/8 дюйма;
• свеча зажигания — Bosch WSR 6F;
• ёмкость бака для топлива 380 гр;
• бачок для масла на 200 гр;
• уровень шума чуть более 100 дБ.

Воздушный фильтр, работающий на системе CCS, способствует значительному уменьшению расхода топлива. Двойная система очистки воздуха увеличивает ресурс мотора бензопилы Партнер 351. Цепь работает на высоких оборотах.

Продуманная эргономика и надежная система гашения вибраций позволяет пользоваться инструментом несколько часов без перерыва.

Цепной тормоз срабатывает моментально, что делает работу с бензопилой еще более комфортной и безопасной.

Самая лучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В сегодняшней статье я решил рассмотреть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А так как мы с вами экономные и не желаем тратить деньги на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без привлечения профессиональных ремонтников. И как вы вскоре увидите, сделать это совсем легко. Вам даже ничего особенного не понадобиться, выполнять. Я специально рассмотрел регулировку карбюраторов всех известных марок пил, каждая из которых обладает своими хитростями и нюансами и на мой взгляд это лучшая информация в сети!

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это именуется стандартная регулировка. Но для обычного прохождения процесса обкатки требуется снизить наибольшие обороты мотора, провести регулировку карбюратора. После обкатки, бензопила

нуждается в четкой настройке для заслуги наибольшей эффективности работы мотора.

При избытке горючего в консистенции, детали мотора плохо смазываются, и происходит ранний износ. Также не высококачественная смесь может стать предпосылкой заклинивания мотора из-за перегрева (это одна из обстоятельств почему бензопила не заводится).

Регулировка нужна в случае, когда движок не держит холостые обороты, глохнет либо не развивает полной мощности. Настройка карбюратора должна проводиться с незапятнанными воздушным и топливным фильтрами.

Итак, давайте начнем!

Что же вам понадобиться?

• Во-первых, инструкция по эксплуатации самого устройства.
• Во-вторых, тахометр. Для чего именно он нам понадобиться, рассмотрим немного позже.
• В-третьих — отвертка.

Как ни странно, это все, что нам будет нужно.

Для начала внимательно ознакомьтесь с устройством вашей пилы. Что вам необходимо сделать первым делом, так это определить где находятся жиклеры карбюратора, а также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Один из них регулирует холостые обороты, а два остальных – низкие и высокие.

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

• Низких оборотов – L
• Высоких – H
• Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Настройка работы карбюратора

Если вами была приобретена мотопила «Партнер-350», регулировка карбюратора может понадобиться в процессе эксплуатации. Для того чтобы произвести данные действия правильно, необходимо ознакомиться еще и с принципом работы этого элемента оборудования. Обзор бензопилы партнер 351, ремонт своими руками, отзывы в сегменте непрофессиональных бензопил партнер 351 (partner 351).

Если вами была приобретена мотопила «Партнер-350», регулировка карбюратора может понадобиться в процессе эксплуатации. Для того чтобы произвести данные действия правильно, необходимо ознакомиться еще и с принципом работы этого элемента оборудования. Топливо распыляется в диффузоре струей воздуха, что позволяет создавать смесь, нагнетаемую в цилиндр.

У бензопилы Партнер 351 несколько рабочих механизмов, которым требуется периодический осмотр и техническое обслуживание. Одни их них – это карбюратор.

Проводить ремонт карбюратора бензопилы Partner 351 своими руками не рекомендуется, а вот выполнить небольшую настройку возможно. Есть две основные поломки, которые можно устранить посредством настройки карбюратора своими руками:

1. Прокручивание цепи во время холостой работы мотора. Для устранения неисправности надо воспользоваться регулировочным винтом. Сначала его до конца поворачивают по часовой стрелке. Затем делают 4,5 оборота против часовой стрелки. Неисправность должна исчезнуть.
2. Неправильная подача топливной смеси. Причин может быть несколько. От разбалонсировки регулировочных винтов до поломки деталей карбюратора. В любом случае регулировка проходит по одной схеме.

Для настройки карбюратора предусмотрено три регулировочных винта: L – для высоких оборотов, H – для низких оборотов, T – холостой ход бензопилы Партнер 351.

1. Регулировку начинают с винта Т. Для этого заводят пилу, и крутят регулировочный винт против часовой стрелки до тех пор, пока цепь не остановится.
2. Затем прокручивают винт L на четверть оборота против часовой стрелки. Во время регулировки на холостом ходу должны быть самые большие витки.
3. Винт H прокручивают на четверть оборота против часовой стрелки.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Приобретая бензопилу марки HUS365, следует быть готовым к тому, что уже после месяца ее использования, вам не захочется иметь дело, с какой бы то ни было пилой, кроме этой марки. Объясняется это ее надежностью, доступностью по цене, а самое главное – легкостью в управлении.

Настройка карбюратора китайской бензопилы

Для режима обкатки, чтоб детали получали смазку в достаточном количестве, настройка карбюратора бензопилы Husqvarna изготовлена таким макаром, чтоб наибольшая частота оборотов была на 600–700 об/мин. ниже рабочей. Если нет способности установить рабочую наивысшую частоту по тахометру, поменять подготовительные опции винтом H не стоит.

Для четкой регулировки пила должна быть прогрета более 10 минут, установлена на ровненькую поверхность. Шина должна быть ориентирована в обратную сторону от человека, проводящего настройку. На исходном шаге следует найти наибольшее значение частоты холостого хода. Для этого винт L плавненько поворачивают поначалу слева вправо, позже напротив. Когда опытным путём найдены наибольшие обороты, надлежит выкрутить винт L против часовой стрелки на значение от 1/8 до четверти полного оборота.

Стандартным для карбюраторов «китайцев» считается позиция винта L, при которой он на полтора оборота ослаблен от стопроцентно зажатого положения. Для винта H — один оборот от такого же состояния. На многих винт L именуют регулировкой свойства консистенции, а винт H — её количества. Холостой

ход регулируется таким же образом, как описано выше, на прогретом движке.

На русском рынке можно повстречать не очень высококачественные подделки бензопилы Partner 350, что не только лишь является дополнительным свидетельством ее популярности, да и вредит бренду в целом. Ну и другие модели этой марки пользуются фуррором у дачников и фермеров.

Не очень высококачественная система гашения вибрации, в итоге чего руки устают достаточно стремительно. Но, беря во внимание то, что это бытовой инструмент, требующий 15 – 20-минутного отдыха через каждые 20 – 25 минут работы, с этим недочетом можно смириться.

Подтекание масла из системы смазки цепи, которым, вобщем, мучается большая часть бензопил, снабженных ею, включая и поболее именитую родственницу бензопил Partner – Хускварну.(ссылка)

Отсутствие зрительного контроля за уровнем масла, что не очень комфортно в работе, а эксплуатация пилы без смазки приведет к резвому растяжению, перегреву и износу цепи.

Почетаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Похожие записи

Настройка карбюратора бензопилы своими руками

Для самостоятельной опции карбюратора необходимо ознакомиться с его устройством и уяснить порядок работ, которые осуществляются для регулировки деталей, отвечающих за правильное функционирование составных частей устройства и близкорасположенных к нему деталей.

Необходимо аккуратненько обращаться с предметами для опции системы, также определять соответствие выставленных характеристик очень допустимым значениям.

Об устройстве карбюратора

Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве топлива по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. До работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:

1. Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
2. Диффузор. Это ссуженная часть трубки. Регулировка карбюратора бензопилы партнер 350. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
3. Каналыдля подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
4. Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства.

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Что нужно иметь для настройки

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

• L — винт для коррекции низких оборотов.
• H — винт для регулировки высоких оборотов.
• T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Воздушный фильтр бензопилы

Перед регулировкой карбюратора нужно подготовить устройство:

1. Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. как завести бензопилу).
2. Проверяется и промывается воздушный фильтр.
3. Останавливается цепь с помощью поворота винта T до упора (см. масло для цепи).

Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.

Инструкция по настройке

Регулировка карбюратора разделяется на два основных этапа. Первый называется базовым. Он производится при включенном двигателе. Второй выполняется тогда, когда двигатель прогрет.

Чтобы провести процедуру настройки карбюратора успешно, нужно заранее ознакомиться с инструкцией по эксплуатации конкретной модели для выявления дополнительных особенностей настройки устройства.

Начальный этап

Регулировочные винты наиболее высоких и низких оборотов следует провести по часовой стрелке до момента встречи наивысшего сопротивления. Когда винты дойдут до упора, нужно перевести их в обратную сторону и оставить при прохождении 1,5 оборота.

Основной этап

PARTNER 350 Правильная регулировка карбюратора.

Не заводится бензопила Partner

.
Карбюратор
за 7 баксов,недостатки,как исправить.

Бензопила Partner.Карбюратор ремонт,регулировка.

Регулировка карбюратора

на бензопиле
Партнер
(
Partner
) с помощу винтов THL.

Двигатель включается на средние обороты и прогревается так около 10 минут. Винт, отвечающий за регулировку холостого хода, должен перемещаться по часовой стрелке. Его отпускают только при приходе двигателя в режим стабильного функционирования. Нужно проконтролировать, чтобы цепь во время этого процесса не передвигалась.

В режиме холостого хода двигатель может заглохнуть (причина — тут). В этом случае нужно незамедлительно довести регулировочный винт по часовой стрелке до упора. Иногда начинает перемещаться цепь. В этом случае следует перекрутить регулировочный винт в обратном направлении.

Не заводиться бензопила Партнер 351 – причины и способы устранения

Регулировка карбюратора бензопилы «Партнер-350» может пригодиться и при механических сбоях. К примеру, из-за воздействия сильных вибраций возможно окажется повреждён защитный колпак. В итоге имеющиеся в карбюраторе болты теряют фиксацию. Может износиться и поршневая часть мотора. Настройка карбюратора выручает в этом случае на определенное время, для устранения препядствия необходимо поменять изношенную деталь.

Внешний вид бензопилы partner 351 инструкция по эксплуатации бензопилы partner 351. Бензопила партнер 351 мало отличается от. Предпосылкой может выступить засор, который появляется из-за использования горючего низкого свойства. К схожим последствиям способны привести повреждение фильтра и нарост окалины. При всем этом карбюратор необходимо будет разобрать, отлично помыть и произвести его регулировку.

Регулировка карбюратора бензопилы «Партнер-350» может пригодиться и при механических сбоях. К примеру, из-за воздействия сильных вибраций возможно окажется повреждён защитный колпак. В итоге имеющиеся в карбюраторе болты теряют фиксацию. Может износиться и поршневая часть мотора. Настройка карбюратора выручает в этом случае на определенное время, для устранения трудности необходимо поменять изношенную деталь.

Предпосылкой может выступить засор, который появляется из-за использования горючего низкого свойства. К схожим последствиям способны привести повреждение фильтра и нарост окалины. Предупредительные знаки пилы partner 352 регулировка карбюратора partner 352. Бензопила партнер 352 вследствие неправильного хранения, перегрузок во время использования, а также несоответствия.

Чаще всего причина этой проблемы заключается в заливании свечи зажигания, которая отвечает за образование искры, необходимой для воспламенения горючего в цилиндре ДВС. В этом случае владельцу бензопилы потребуется осмотреть свечу и, при необходимости, промыть ее в чистом бензине. Устанавливать деталь обратно можно только тогда, когда она полностью высохнет.

Нередко бензопила Partner не заводиться из-за нарушенного зазора между маховиком и встроенной катушкой зажигания. В нормальном состоянии эти запчасти должны располагаться друг от друга на расстоянии 0,5 мм. Если зазор больше, то его потребуется откорректировать. Лучше всего делать это при помощи специального шаблона, который устанавливается между маховиком и магнето.

Третья причина поломки пилы Partner заключается в нарушении работы топливной системы. Из-за длительной эксплуатации пилы из строя может выйти топливный насос или потерять целостность одна из трубок. В этих случаях потребуется немедленно заменить насос или трубку, не дожидаясь вытекания горючего в систему.

Последняя распространенная причина отсутствия запуска бензопилы заключается в банальном использовании некачественного топлива. Горючее и моторное масло, в составе которых нет нужных компонентов, не сможет обеспечить работу пилы. В таком случае топливо нужно заменить.

Регулировка карбюратора бензопилы «Партнер-350» может пригодиться и при механических сбоях. К примеру, из-за воздействия сильных вибраций возможно окажется повреждён защитный колпак. В итоге имеющиеся в карбюраторе болты теряют фиксацию. Может износиться и поршневая часть мотора. Настройка карбюратора выручает в этом случае на определенное время, для устранения препядствия необходимо поменять изношенную деталь.

В результате длительного использования бензопилы Партнер 351, ее владелец может столкнуться с поломкой основных механизмов инструмента. Из-за этого пила перестает запускаться. Чтобы определить причину неисправности и методы ее ремонта, потребуется осмотреть систему зажигания модели.

Сейчас читают: Пила Штиль Регулировка Холостого Хода

Сначала потребуется осмотреть свечу. Если она сухая, то это говорит о поломке в топливной системе пилы. В этом случае свечу можно вкрутить обратно, а также приступить к определению поломки в системе подачи горючего.

Если свечу заливает горючим, на ней скопился толстый слой нагара, то это свидетельствует о необходимости настройки карбюратора или о нарушении правильной последовательности запуска инструмента.

Чтобы завести бензопилу, нужно извлечь свечу, а также очистить ее от нагара. Также потребуется очистить детали, расположенные под свечей, осушить цилиндр. Для этого нужно несколько раз резко потянуть трос стартера. После это сухую свечу нужно установить на место и завести пилу Партнер 351.

Еще одна причина поломки – это нарушение зазора между маховиком и катушкой зажигания инструмента. В этом случае нужно снять верхнюю крышку корпуса пилы, сделать замеры расстояния между деталями.

Если он больше или меньше 0,2 мм, то зазор потребуется настроить. Для этого нужно использовать специальный бумажный шаблон или обычную картонную визитку. Регулировка зазора производится путем поворачивания двух боковых винтов.

Регулировка карбюратора бензопилы «Партнер-350» потребуется и при механических сбоях. К примеру, по причине воздействия сильных вибраций возможно окажется повреждён защитный колпак. В итоге имеющиеся в карбюраторе болты теряют фиксацию. Может износиться и поршневая часть мотора. Настройка карбюратора выручает в этом случае на определенное время, для устранения препядствия необходимо поменять изношенную деталь.

Какой карбюратор используются на бензопиле Партнер 350

На бензопилах Партнер 350 используются карбюраторы японской компании Walbro, которая является крупнейшим мировым производителем топливных узлов для бензотехники.

Это специализированная компания, которая постоянно ведет работы по улучшению конструкции и качества своих изделий и дорожит репутацией.

На корпусе карбюратора от этой фирмы присутствует отлитая крупными буквами надпись Walbro, а также есть номер изделия. Если такая надпись отсутствует, это значит, что на конкретной бензопиле Партнер 350 стоит точно такой же карбюратор, но от другого, менее известного производителя. В России встречаются бензопилы Партнер 350 как с карбюраторами от Walbro, так и с немаркированными изделиями. По конструкции и рабочим параметрам они идентичны.

Принцип работы и устройство карбюратора Партнер 350

Карбюратор получает топливо из бензобака, распыляет его в форсунке-диффузоре и подает топливно-воздушную смесь в камеру сгорания.

Подача топлива из бака в накопительную емкость карбюратора дозируется мембраной, которая открывает и закрывает игольчатый клапан. Калиброванное отверстие в жиклере и регулировочные винты дозируют подачу топлива из карбюратора в камеру сгорания.

От количества топливно-воздушной смеси, поступающей в камеру сгорания, зависят обороты двигателя. Это количество регулируется во время работы, дроссельной заслонкой, которая открывается при нажатии рукоятки газа, и наоборот.

Воздушная заслонка регулирует подачу воздуха от воздухофильтра. При холодном запуске она закрыта, что облегчает пуск двигателя. При нажатии ручки газа открывается.

Для работы в холостом режиме предусмотрен режим холостого хода, когда без нажатия ручки газа в камеру сгорания поступает минимальное количество топливной смеси.

Для запуска холодного двигателя карбюратор оснащен насосом ручной подкачки-праймером (подсосом). Основные узлы карбюратора:

Устройство бензопилы Партнер 351

Если вы решили, что необходима регулировка пилы «Партнер-350», то первоначально нужно изучить конструкцию элементов. Система состоит из диффузора, который выступает в качестве сужения для увеличения скорости потока кислорода. Диффузор находится в непосредственной близости от входного отверстия, через которое подается топливо.

Бензопила «Партнер» 351 – достойный представитель бытовой линейки бензопил от бренда «Партнер». По своим техническим возможностям ориентирована на садовые работы и несложные задачи по пилению древесины. Простота конструкции, легкость управления и обслуживания позволили этой модели стать в один ряд с другими именитыми бензопилами от брендов «Штиль» и «Хускварна».

Бензопила Partner 351 обладает стандартной конструкцией. В комплектацию инструмента входит надежный бензиновый 2-тактный двигатель, объемом цилиндра 38 см3 и мощностью 1,4 кВт. Для запуска мотора производитель предусмотрел безотказный ручной стартер, сопротивление которого было снижено на 30 %. Современная сборка и компоновка стартера дает возможность запустить бензопилу Партнер 351 в любое время года, оказывая минимальную нагрузку на двигатель и другие механизмы инструмента. За охлаждение мотора отвечает эффективная система принудительной подачи воздуха.

В комплектацию бензопилы Партнер 351 входит долговечная система зажигания и фирменная свеча Bosch WSR 6F. Хорошая сборка системы зажигания и ее оптимальное сочетания со сцеплением делает запуск и работу инструмента стабильнее и эффективнее.

Рабочие органы модели представлены шиной и цепью. За натяжения цепи отвечает отдельная звездочка, расположенная в боковой части модели. Свободный доступ к звездочке дает возможность быстро настроить натяжение цепи без использования инструментов.

Все внутренние запчасти бензопилы Партнер 351 помещены в прочный корпус. Он изготовлен из качественного многослойного полимера, что дает корпусу возможность успешно выдерживать падения с небольшой высоты и случайные удары о посторонние предметы.

Корпус модели продуман таким образом, чтобы дать оператору свободный доступ к основным расходным элементам модели. Благодаря этому вальщик может быстро произвести ремонт инструмента прямо в полевых условиях.

Технические характеристики модели

Бензопила Partner 351 обладает хорошими техническими показателями. Характеристики модели включают:

• мощность – 1,9 л. с.;
• вместительность резервуара для заливки горючего – 380 мл;
• вместительность резервуара для заливки масла – 200 мл;
• рекомендуемая длина используемой шины – 35–40 см;
• шаг цепи – 3/8 «;
• количество звеньев пильной цепи – 56;
• вес в готовом к работе виде – 4,7 кг.

Модель Партнер 351 выделяется скромными габаритами и малым весом. Это дает возможность уверенно использовать ее на высоте без дополнительной страховки для оператора. Важное преимущество инструмента заключается в низком уровне шума. При работе двигателя пилы на максимальных оборотах, этот параметр составляет 106 дБ.

Конструкция бензопилы включает в себя:

• пильную цепь и шину;
• экран уловителя искр;
• тормозной механизм и цилиндро-поршневую группу;
• переднюю ручку;
• выключатель системы зажигания;
• предохранительное устройство и систему гашения;
• маслосливное отверстие;
• крышку топливного отсека;
• дроссельную заслонку;
• кнопку подсоса топливной жидкости;
• уловитель цепи;
• защитный чехол;
• зубец упора;
• крышку воздушного фильтра;
• трубчатую рукоятку.

Сейчас читают: Как выбрать высоторез: 7 основных правил

Особенности устройства заключаются в приборах безопасности:

1. Цепной механизм с низким риском отдачи. Помогает сократить риск получения травмы.
2. Экран искроуловителя. Необходим для удерживания сажи, которая содержится в выхлопных газах.
3. Защитный щиток для руки. Помогает защитить руку от получения травм в случае соскальзывания с рукоятки инструмента.
4. Выключатель зажигания. Моментально останавливает двигатель при аварийной ситуации.
5. Предохранитель. Предотвращает случайное ускорение.

Узлы бензопилы Partner 351 (их расположение и строение) идентичны устройствам других моделей, состоят из следующих элементов:

• звеньевая цепь, щиток на цепи (защита для рук), тормозная ручка цепи;
• шина, тумблер выключения зажигания, искроуловитель;
• передняя рукоятка, предохранители, задняя рукоятка;
• выход стартера – ручка, трубчатая ручка, упорный зубец;
• отверстие для залива масла, бачок с топливом;
• покрытие стартера (корпус), гайки (предохраняющие), глушитель;
• свеча зажигания, рукоятка заслонки (воздушной) карбюратора;
• крышка на воздушном фильтре, уловитель для цепи, заслонка дросселя;
• подсос топлива (кнопка);
• курок управления дросселем, чехол для защиты, винт регулировки натяжки цепи.

Бензопила марки Partner в 351-ой модификации не сильно отличается от других моделей этого известного бренда. В основу ее фирменного устройства вложен долговечный 2-тактный бензомотор, состоящий из увеличенного хромированного цилиндра и кованого поршня. Для обеспечения очистки воздуха, попадающего к двигателю, бензопила Partner 351 оснащена инновационной охлаждающей системой. В комплектации двигателя предусмотрен топливный бак, емкостью 380 мл.

Для связи двигателя с пильной гарнитурой садовый инструмент оборудован устойчивой к износу системой сцепления. За своевременное воспламенение горючего в цилиндре отвечает зажигание, состоящее из катушки и свечи Bosch WSR 6F. Свободный доступ к свече зажигания обеспечивает простой демонтаж детали для ее очистки или замены своими руками.

За более удобную эксплуатацию модели в ее базовое устройство входит эффективная система гашения вибрации и шума. Для подавления колебаний двигателя производитель оборудовал садовый инструмент 6-ю мощными стальными пружинами, которые принимают нагрузку от мотора на себя. Благодаря этому колебания двигателя на рукоятках модели практически не ощущаются.

Бензопила Partner 351 оборудована заводской пильной гарнитурой, состоящей из 35-сантиметровой металлической шины и цепи, шаг которой составляет 3/8 «. Смазка рабочих органов выполняется при помощи автоматического масляного насоса, свободный доступ к которому упрощает эксплуатацию и собственноручный ремонт узла. За регулировку цепи на шине отвечает боковая звездочка-натяжитель, использовать которую можно без ручных инструментов.

Для надежной защиты внутренних комплектующих модели от повреждений, бензопила Partner 351 оборудована ударостойким пластиковым корпусом. Он выполнен с учетом всех требований к эргономике инструмента, а его сборка предоставляет оператору возможность самостоятельно устранять любые неисправности бензиновой пилы.

В задней части корпуса пилы Partner производитель предусмотрел все нужные для эксплуатации пилы рычаги и переключатели. Средняя часть садового инструмента оснащена рычагом переключения инерционного тормоза цепи. Для лучшего захвата модель комплектуется прорезиненными рукоятками.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Бензопила PARTNER 352. Разборка карбюратора.

L – винт жиклера низких оборотов

H – винт жиклера больших оборотов

Т – винт регулировки холостого хода

При помощи винтов H и L регулируется соотношение горюче-смазочной консистенции и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение консистенции, обороты вырастают.

Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов возрастает, против часовой стрелке – миниатюризируется.

Основная настройка карбюратора делается на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем лучшая смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Потом делается четкая регулировка карбюратора.

При вращении цепи на холостых оборотах нужно поворачивать винт T против часовой стрелки до того времени пока цепь не остановится.

Точную регулировку карбюратора можно проводить исключительно в нагретом состоянии спецами со особым оборудованием (счетчик оборотов).

«PARTNER 350» Правильная регулировка карбюратора.

Регулировка карбюратора

на бензопиле
Партнер
(
Partner
) с помощу винтов THL.

Как отрегулировать карбюратор на бензопиле Partner

Не заводится бензопила Partner

.
Карбюратор
за 7 баксов,недостатки,как исправить.

Сначала регулируется винт L, затем H и в конце винт Т.

Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на 1/4 оборота против часовой

стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.

Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка

карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.

После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на 1/4 оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.

Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру.

Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H.

если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.

Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя.

Сравнительно невысокая цена на пилы с бензиновым двигателем сделали их доступными для большинства владельцев загородных участков. В процессе эксплуатации иногда возникает проводить регулировку карбюратора бензопилы своими руками. Пользователи вынуждены заниматься подобной работой из-за сбоев, которые возникают по разным причинам.

У большинства моделей бензинового инструмента используются двухтактные двигатели. Производители идут на установку подобных силовых агрегатов потому, что при небольшой массе мотора можно получить высокую мощность. Привлекает и относительная простота устройства, так как для осуществления рабочего процесса отпадает необходимость в использовании сложного газораспределительного механизма. В двухтактной энергосиловой установке отсутствуют клапаны впуска и выпуска рабочей смеси. Каждый оборот коленчатого вала сопровождается рабочим ходом, при котором происходит воспламенение горючего с последующим выхлопом отработавшего газа.

Особенности карбюратора, плюсы и недостатки

Карбюратор бензопилы Партнер 350 имеет типовую (классическую) конструкцию, идентичную практически всем современным карбюраторам бензопил аналогичной мощности. Он достаточно надежен, вполне обеспечивает оптимальные режимы работы двигателя на всех режимах и экономичный расход топлива. Каких-то уникальных особенностей, радикально отличающих его от других карбюраторов, не имеет.

Плюсы и минусы зависят не от конструкции самого карбюратора, а от производителя. Оригинальные карбюраторы от Walbro высокого качества. Карбюраторы от неизвестных производителей оставляют желать лучшего, с ними как повезет.

Устройство карбюратора

Приготовление рабочей смеси, подаваемой внутрь двигателя внутреннего сгорания, происходит в карбюраторе. Топливная смесь должна содержать на одну часть топлива до 13…15 частей воздуха. Тогда будет происходить полное сгорание при подаче искры.

• В случае снижения концентрации топлива и увеличения воздуха образуется бедная смесь. Процесс горения происходит медленнее.
• Давление газов на поршень при рабочем ходе будет ниже, что приведет к снижению крутящего момента.
• Довольно часто наблюдается перегрев двигателя, так как догорание происходит на фазе выпуска.
• Богатая смесь характеризуется увеличенной подачей топлива и сниженной концентрацией воздушного заряда.
• Из-за недостатка кислорода для полного сгорания образуется нагар. Он отлагается в выпускном тракте, засоряет глушитель. Вызывает перегрев двигателя.
• На выхлопе наблюдается образование черного дыма.

Устойчивая работа возможна только при оптимальном соотношении компонентов горючей смеси. Добиваются путем регулирования положения регулирующих игл в карбюраторе. Производитель снабжает устройство жиклером, в нем просверлено калиброванное отверстие, через которое топливо подается в диффузор.

Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.

Ремонт карбюратора бензопилы Партнер 350 своими руками

Детали карбюратора бензопилы Партнер 350 при работе не испытывают сильных механических и температурных нагрузок, в отличие, например, от поршневой системы. Поэтому в теории в нем нечему ломаться. На практике после многолетней эксплуатации чаще всего происходит разгерметизация прокладок и выход из строя эластичной мембраны. Со временем она может стать жесткой.

Поломки контрафактных карбюраторов непредсказуемы. В них может сломаться что угодно и когда угодно – оси заслонок, игольчатый клапан, насос, диффузор и т.д.

Кроме поломок, карбюратор бензопилы Партнер 350 может выйти из строя по причине загрязнения. Для ремонта и прочистки карбюратор снимают и разбирают.

Как снять и разобрать: пошаговый алгоритм

Перед снятием карбюратор бензопилы Партнер 350 и пространство вокруг него надо почистить щеткой, чтобы грязь не попала внутрь двигателя. После чего, снимают:

• Воздушный фильтр.
• Топливный шланг.
• Тягу дроссельной заслонки.
• Затем откручиваются винты крепления карбюратора к корпусу двигателя.

После снятия, карбюратор кладут на чистую поверхность, откручивают винты крепления крышки на корпусе. Снимают крышку и прокладку. Детали и крепеж раскладывают последовательно. Разборку проводят не спеша, хорошо запоминая, какая деталь откуда снята. Крайне важно не спутать при сборке винты H и L. Они одинаковые по форме, но разной длины.

После произведенных операций карбюратор Партнер 350 доступен для чистки.

Чистка карбюратора: основные моменты, как правильно почистить

Чист карбюратор или нет – как правило, определяется сразу, визуально.

В первую очередь загрязняются самые небольшие отверстия – в жиклере, диффузоре, каналах. Может быть грязный отстой в камерах. Корпус разобранного карбюратора и детали промывают в ванночке с бензином или керосином. Затем продувают каналы и отверстия автомобильным насосом или воздушным компрессором. Лучше всего использовать специальную насадку с тонким каналом на конце. Снова промывают.

Во время сборки при необходимости меняют прокладки и мембрану на новые из ремкомплекта.

Ремкомплект: что в него входит и где купить

Ремкомплекты продаются с двумя наборами комплектации.

В первую входят прокладки и мембрана, то есть неметаллические запчасти. Во второй дополнительно поставляется крестовина с игольчатым клапаном.

Ремкомплекты стоят примерно от 300 до 370 руб. и продаются в специализированных магазинах и на многих интернет-площадках.

Заводские Настройки карбюратора бензопилы Хускварна 137. Устройство и принцип работы карбюратора

Карбюратор служит для подготовки горючей смеси в определяемой оператором пропорции из бензина и воздуха.

Излишне обогащенная, как и излишне бедная, смесь приведет к нестабильной работе двигателя, может вызвать перегрев и ускорить износ поршневой системы.

От правильной настройки и регулировки зависит исправное функционирование устройства.

А для этого необходимо знать принципы работы карбюратора бензопилы Хускварна.

Его конструкция состоит из следующих элементов:

• корпус с зажимными болтами и набором прокладок;
• топливный насос — устройство, закачивающее в карбюратор бензиново-масляную смесь;
• диафрагма — предназначена для ограничения подачи горючей смеси в двигатель;
• поплавковая камера — в ней собирается топливо, уровень регулируется поплавком, по мере необходимости смесь подается в основную камеру для смешивания с воздухом;
• основная камера — через нее проходит воздух, и туда же впрыскивается топливо, количество подаваемой в двигатель смеси регулирует расположенная здесь же дроссельная заслонка;
• диффузор — участок сужения трубки, подающей воздух, в месте впрыска топлива;
• игольчатый клапан — устройство, регулирующее подачу топлива;
• жиклер — винты, регулирующие подачу смеси на высоких и низких оборотах, а также винт холостого хода.

Также в устройстве карбюратора, помимо дроссельной, есть заслонка, расположенная на входе из воздушного фильтра. Она искусственно снижает подачу воздуха, делая смесь более насыщенной для облегчения запуска холодного двигателя.

За впрыск топлива в основную камеру отвечает клапан-форсунка, он же предотвращает попадание воздуха

При настройке карбюратора на бензопиле Хускварна особое внимание стоит уделить этому клапану, т. к

его состояние оказывает прямое воздействие на работу двигателя. При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель.

Также от длительного использования либо по причине заводского брака клапан может пропускать воздух в основную камеру. В этом случае исправить проблему поможет только его замена.

Работа карбюратора происходит следующим образом: воздушный поток, попадая в диффузор, смешивается с впрыскиваемым топливом, получившаяся смесь подается в двигатель. Количество смеси регулируется дроссельной заслонкой. Чем больше смеси, тем выше обороты двигателя.
