Как укоротить цепь бензопилы своими руками: советы профессионала

Можно ли укорачивать

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

Важно: ремонт цепи, даже самый качественный, не дает гарантии, что она будет служить вечно. Звенья изнашиваются равномерно, поэтому в любой момент цепь может порваться в другом месте.

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Целесообразность самостоятельного ремонта

Специалисты советуют с минимальными потерями качества расклепать и отремонтировать поврежденную цепь, используя технический потенциал сервисной мастерской. Несмотря на заверения производителей о проблемах и сложности самостоятельного ремонта, значительная часть пользователей предпочитает осваивать приемы восстановления работоспособности пильных гарнитур самостоятельно.

Причина этого явления:

проживание владельца на большом удалении от пунктов сервисно-технического обслуживания;
высокая стоимость предоставляемых службами ремонтных услуг;
отсутствие нужного оборудования.

Компенсировать укорачиванием естественный износ цепи не целесообразно и небезопасно. Эксплуатация пильной гарнитуры с растянутой цепью неизбежно сопровождается:

форсированным износом шины и венца приводной звездочки;
увеличением нагрузки на двигатель;
повышенной травмоопасностью распиловочных работ разных уровней сложности.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Причины, по которым происходит растяжение цепи

Цепь бензопилы, вне зависимости от производителя, может растянуться по нескольким причинам:

Система смазки цепи бензопилы

Неправильная работа масляного насоса. К перегреву цепи и ее быстрому растяжению приводит подача масла в недостаточном количестве.
Естественный износ. Происходит в результате продолжительной работы инструмента.
Использование некачественной смазки.
Нарушение правил эксплуатации бензопилы.

Важно: При выявлении нарушений в работе масляного насоса необходимо устранить неисправности, обеспечить нормальную смазку пильного полотна. Невыполнение этого требования может привести к выходу из строя ведущей звездочки

Также следует обращать внимание на качество масла. Не допускается наличие в масле различного рода абразивных микрочастиц

Растянулась цепь, что делать

Если растянулась цепь, но износ звеньев еще позволяет её использовать, можно её переклепать и продолжать работать. Определить количество звеньев, которые необходимо убирать не сложно. Для этого на бензопилу устанавливается шина, винт натяжения закручивается в крайнее положение и проводятся измерения. Определив необходимую длину можно приступать к клепке.

Клепка цепей для бензопил проводится при помощи вспомогательных инструментов и специальных станков. Рассмотрим подробнее, какие инструменты потребуются для того что бы уменьшить или увеличить длину цепи.

Ассортимент станков для ремонта пильных цепей

Специальный станок для клепания цепей бензопил входит в перечень рабочего оборудования специализированных мастерских. Предлагаемый ассортимент включает в себя несколько бюджетных и фирменных моделей импортного производства стоимостью от 2000 до 5500 рублей.

Повышенными возможностями и комфортным уровнем работы характеризуются заклепочные станки торговых марок Штиль, Хускварна и Чемпион.

Стоимость универсальных расклепочно-заклепочных станков типа Штиль NG-7 составляет около 18000 рублей. Совершенные в техническом плане устройства обеспечивают высокое качество заклепочных соединений, экономию рабочего времени и материальных средств.

Стоимость же специального станка для заточки цепей бензопил варьируется от 2000 до 6000 рублей

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры.

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Какие инструменты понадобятся

Очень часто необходимость укоротить режущий элемент возникает не в домашних условиях, а в лесу во время выполнения распиловочных работ. При наличии необходимого инструмента, данную процедуру можно выполнить быстро, чтобы продолжить выполнение работы.

Для разъединения звеньев режущего элемента понадобится произвести процедуру расклепки. Для выполнения таких действий своими руками понадобятся следующие необходимые инструменты:

Молоток и наковальня
Бородок
Тиски
Болгарка

Даже если возникла необходимость произвести процедуру вдалеке от дома, то сделать это не составит большого труда знающему человеку.

Пробойником называется такое устройство, при помощи которого оперативно происходит процесс удаления заклепок. Простая конструкция устройства функционирует по принципу пресса. В комплектации к данному инструменту обычно прилагаются различные насадки для проведения соответствующих работ.

Заклепочно-обкатным станком называется такой вид инструмента, который представлен в виде электродвигателя с редуктором (бывают и ручные инструменты, которые в десятки раз дешевле).

На станке можно осуществлять заклепывание звеньев на цепях с шагом от 0,325 до 0,404 дюйма. Оптимальный вариант для любителей — это приобретение ручного заклепочника, который представлен на фото ниже. Такие станки достаточно дорогие, и целесообразно его приобретать, если приходится еженедельно производить процедуру укорочения цепей на бензопилах.

Когда все необходимые инструменты и материалы готовы, можно разобраться в вопросе о том, как укорачиваются бензопильные цепи.

Как убрать звено без применения станка

Есть несколько способов убрать заклепки.

Сточить при помощи наждака. Работу проводить аккуратно, стараясь не повредить соседнее, целое звено.
Сточить при помощи болгарки.
Срубить зубилом. Для этого цепь необходимо зажать в тиски за направляющие, таким образом, что бы иметь возможность рубить заклепки на соединительном звене.

После того, как головки заклепок сточены или срублены, для разъединения звена необходимо провести следующие действия. Установить между пластин соединительной звенки бородок и резким движением ударить по нему молотком. Пластинки должны соскочить с тела заклепки, которое проходит сквозь них.

Важно: если необходимо заменить рабочий зуб, то расклепывать придется соединительные звенья с лева и справа от него.

Теперь разберемся, как склепать обратно.

Признаки износа режущей кромки цепи

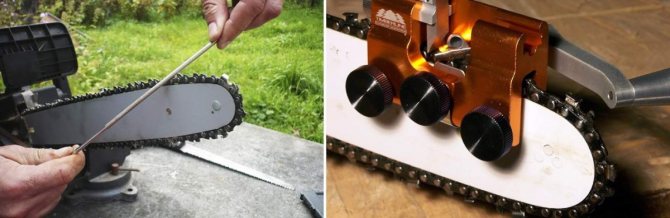

Прежде всего, следует помнить, что заточка цепи должна выполняться с соблюдением особенностей формы ее зуба. Так, в современных инструментах зубья располагаются двумя способами: сбоку или сверху.

Здесь важно учитывать угол заточки, так как режущие элементы находятся под определенным градусом, что является едва ли не основным критерием при обработке режущей кромки. Этот параметр, как правило, указан на упаковке

Чем плотнее материал для распила, тем тупее должен быть угол заточки. Как правило, мастера, которые часто и помногу пилят, имеют несколько цепей с различными углами зуба.

Например, для продольной распиловки дерева его величина находится в районе 10 — 12 градусов.

Основные признаки необходимости выполнения процедуры следующие:

в процессе работы инструмент хаотично движется из стороны в сторону вне зависимости от угла наклона;
скорость и эффективность работы падает;
стружка, полученная в процессе распила дерева, отличается от стандартной внешним видом и фактурой;
режущее полотно натягивается недостаточно.

Техника безопасности предусматривает работу только с исправным инструментом во избежание не только порчи оборудования, но и получения опасных травм.

Как заклепать

Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.

Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.

Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.

На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.

Важно: если работа проведена не правильно и ремонтное звено не ходит, то устанавливать такую цепь на бензопилу нельзя.

Рассмотрим, что может случиться, если склепать не правильно.

Укорачивание цепи своими руками

Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.

Какие инструменты понадобятся для ремонта в домашних условиях?

Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:

тиски;
болгарка;
молоток;
зубило;
надфиль;
бородок;
плоскогубцы или пассажи.

Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.

Удаление заклепок

Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:

Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком. Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь

Работу нужно проводить осторожно, периодически смачивая область водой. После зажатия цепи в тисках за направляющие срубить клепки зубилом.

Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.

Соединение звеньев

Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:

Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.

После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.

Как правильно одеть и натянуть цепь?

Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм

Снять защитный кожух с бензопилы, осторожно надеть ее на шину

В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.

Последствия некачественного ремонта

Последствия некачественного ремонта могут быть весьма печальные, цепь в момент разрыва может травмировать оператора. Конечно, современные пилы оборудованы всякого рода защитой. Например, на них устанавливаются улавливатели, которые призваны защитить оператора в экстренной ситуации, а правая рука, которая находится на линии цепи, спрятана за корпусом.

Но, 100% гарантии защита не дает, поэтому, прежде чем использовать ремонтную цепь с максимальной нагрузкой, необходимо опробовать её на легких работах, распилить пару веток или досок.

Также последствия некачественного ремонта могут отразиться на работоспособности бензопилы. Рассмотрим, какие можно допустить ошибки при ремонте и как они отразятся на работе пилы.

Ошибки при ремонте цепей

Не совпадает по шагу. Причина в том, что установлено рабочее звено не подходящее по основным параметрам: шагу, толщине звена. Если такую гарнитуру использовать для работы, то в результате потребуется замена ведущей звездочки и шины пилы, т. к. звездочку на шине сломает.
Еще один вариант несовпадения по шагу, это установка рабочего зуба в обратном направлении. Встречается крайне редко, но все же бывает, особенно у тех, кто ремонтирует в первый раз. Последствия аналогичны первому пункту.
Цепь длиннее шины. С эти все понятно, регулировочного винта не хватит для натяжения, цепь будет болтаться и увеличится износ ведущей звездочки.
Короче. Такую гарнитуру нельзя будет установить, потребуется расклепывать и удлинять.
Соединительное звено немного длиннее. Аналогично первому пункту изменится шаг, что приведет к разрушению ведущей и ведомой звездочки.

В заключении хочется уделить особое внимание качеству статей на данную тему. На страницах сайтов в интернете есть информация о том, как ремонтировать цепь пилы при помощи сварки. Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут.

Ремонтировать при помощи сварки можно, но это не пильные цепи, а редукторные, предназначенные для передачи усилия с одной звездочки на другую.

Такие, можно встретить в механизмах сельскохозяйственных машин, транспортерах и прочих агрегата.

Алгоритм натяжения цепи

Такая обычная и банальная процедура может поставить многих пользователей в тупик. Из-за этого люди обращаются в сервисные центры где им и производят настройку за определённую плату. Разумеется, специалисты могут рассказать, как безошибочно установить цепь на бензопилу, но можно поступить более простым способом, выполнив следующие манипуляции:

первым делом снимается боковая крышка и устанавливается шина. Нужно отметить, что она монтируется максимально близко к звёздочке; затем одевается цепочка и движением направляющей вперёд натягивается

Тут главное обращать внимание на хвостовики, которые обязаны находиться в пазе; крепиться защитный кожух, где винт натяжения цепи устанавливается в отверстие бензопилы; после следует убедиться в верности установки крышки (она обязана плотно прилегать по всем краям) и зафиксировать её при помощи двух нагелей. Однако не стоит её туго фиксировать, и шина должна свободно «гулять»

Алгоритм натяжения цепи

Большая часть сделана, и остаётся только провести регулировку. Для этого необходимо взять «плоскую» отвёртку и поворачивая соответствующую конструкцию (во большинстве моделей она расположена снизу болтов кожуха) произвести регулировку. Натяжка цепи выполняется так, чтобы нижняя её сторона не провисала, и был свободным ход по оси. После зажимаются болты на корпусе.

Многие неопытные работники не обращают внимание на положение направляющей и выполняют фиксацию в произвольном положении. Однако в период распила происходит давление на нижнюю плоскость, которая смещается и создаётся провисание. Во избежание этого настройку советуется проводить с приподнятой вверх направляющей шиной

Во избежание этого настройку советуется проводить с приподнятой вверх направляющей шиной.

Некоторые задаются вопросом о том, как натянуть цепь на бензопиле штиль от Немецкого производителя. Дело в том, что регулятор у этого производителя сделан спереди (рядом с наружной частью направляющей), что и создаёт недоумение. Все остальные действия делаются аналогичным образом и в том же порядке.

Разумеется, к комплекту большинства моделей прилагается инструкцию о том, как правильно натянуть или заменить цепь на бензопиле, но в ней не указываются многие моменты. Также большое количество потребителей предпочитает покупать мотопилы б/у, чтобы сэкономить значительную часть денежных средств. А прошлые владельцы вряд ли будут сохранять такие мелочи как руководство.

Регулировка цепи на бензопилах марки Хускварна, Макита, Партнер

Ниже представлены видео ролики на тему, как отрегулировать натяжение режущей гарнитуры на бензопилах разных производителей.

Инструкция для бензопил марки Husqvarna

Инструкция для мотопил Partner

Алгоритм настройки натяжения гарнитуры для бензопилы Carver

Как видно, принцип регулировки для мотопил разных марок практически одинаковый. Самое главное — это правильно выполнить процедуру настройки, чтобы режущая гарнитура не провисала, и не была перетянута.

Как выбрать цепь для бензопилы – рекомендации экспертов

Многие садоводы-новички порой задумываются о том, какая цепь для бензопилы лучше. Несмотря на множество факторов, по которым делятся пильные элементы, на практике подобрать цепь для бензопилы достаточно просто. В первую очередь потребуется изучить ряд правил:

Выбирайте цепь, которая оптимально подходит конкретно к вашей модели бензопилы

При этом учитывайте мощность пилы и рекомендации в ее инструкции по эксплуатации; Обращайте внимание на материал, из которого изготовлен пильный элемент, Помните, что алмазная цепь гораздо надежнее стального изделия; При выборе потребуется определить шаг цепи бензопилы – для регулярных работ по валке леса следует выбирать цепи с шагом 3/8 “, а для нерегулярной эксплуатации лучше отдать предпочтение цепи с шагом ¼ “; Обращайте внимание на угол заточки цепи – для спиливания сухих деревьев лучше покупать цепь с углом 30 °, а для распиловки влажных бревен можно приобрести пильный элемент с углом 10 °. Маркировка этого параметра указана на упаковке каждой цепи; Убедитесь в том, что длина цепи соответствует размерам шины – в противном случае пильный элемент будет провисать, или вы просто не сможете его установить на шину бензопилы; Обязательно учите количество звеньев цепи

Чем их больше, тем продуктивнее будет работа с бензопилой. Лучше всего, если в ваши руки попадет самозатачивающаяся цепь – она более проста при эксплуатации, хоть и стоит немного дороже.

https://youtube.com/watch?v=WcSkze6aEnU

таблице пильных цепей

Критерии самостоятельного выбора пильной цепи

В обиходе высоко ценится качество съемного пильного оборудования ведущих европейских брендов. Направляющие шины и цепи, торговых марок Штиль и Хускварна пользуются неофициальным статусом эталонной продукции.

При покупке изделия необходимо убедиться, что модель по длине, шагу и толщине хвостовика соответствует конструкционным стандартам бензопилы. Весь цепной ассортимент делится на пять размерных групп с интервалом от 1/4 до ¾ дюйма.

Изделиями с меньшим шагом комплектуются малокубовые модели бензопил бюджетного класса, цепи с увеличенным шагом и утолщенными хвостовиками — характерная особенность гарнитур мощных и производительных бензопил профессиональных.

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
Качаем воздух литрами: лучшие масляные компрессоры 2020

Функции и устройство бензопилы

Для того чтобы разобраться с особенностями проведения рассматриваемой процедуры следует подробно рассмотреть и устройства бензопилы. Среди особенностей можно отметить нижеприведенные моменты:

Основная часть представлена двигателем. В большинстве случаев проводится установка конструкции с одним цилиндром, так как этого вполне достаточно для резки.
Поршневая система двухтактная, а охлаждение воздушное. При работе выделяется относительно небольшое количество тепловой энергии, поэтому достаточно и обдува для отвода тепла.
Как и во многих других конструкциях, в рассматриваемой требуется масло, которое обеспечивает плавность хода подвижного элемента. Добавление масла проводится непосредственно в топливо. В зависимости от особенностей конструкции, масло с топливом смешивается в диапазоне 1:20 или 1:50.
Важным конструктивным элементом можно назвать и воздушный фильтр. Топливо смешивается с воздухом для получения определенной смеси, которая подается в камеру сгорания. Если не проводить постоянную чистку фильтрующего элемента, то есть вероятность того, что мусор попадет в блок цилиндров. Это станет причиной быстрого износа или даже заклинивания устройства.
В качестве стартера представлена специальная конструкция, которая приводится в действие за счет веревки с ручкой. Если сильно потянут за веревку, то в движение приводится маховик.
Основной рабочий механизм представлен шиной с застежкой. Она предназначена для направления цепи и ее фиксации.

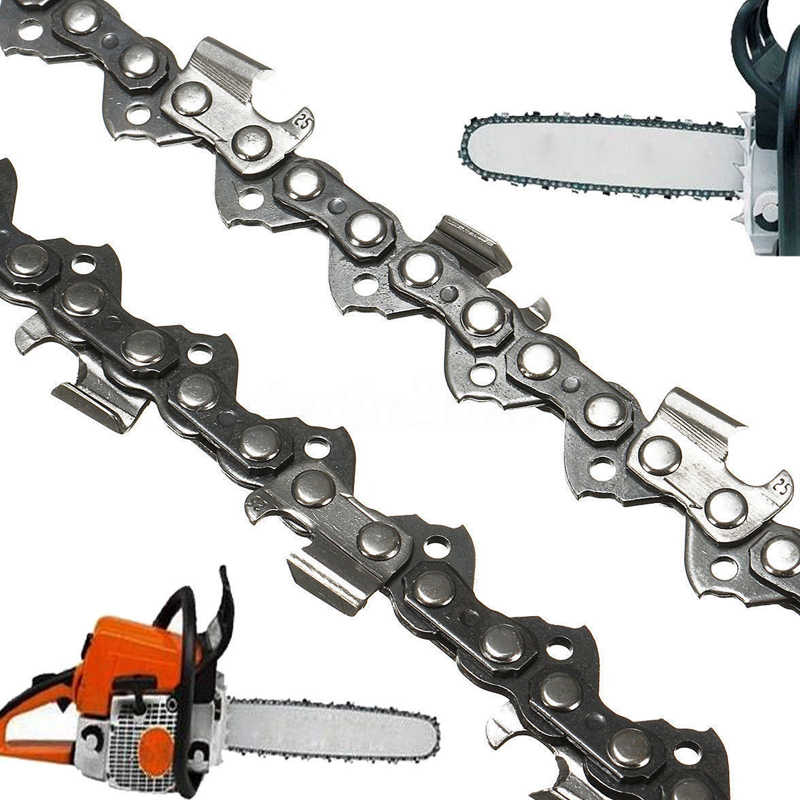

Классическая цепь состоит из трех зубьев: ведущие, режущие, соединительные. Крепление режущей кромки проводится при помощи заклепок.

Довольно распространенной ситуацией можно назвать случай, когда приходится долго тянуть за ручку. Она связана с тем, что карбюратор проводит неправильное смешивание топлива с воздухом. В большинстве случаев достаточно провести настройку устройства в соответствии с особенностями эксплуатации. Бензопила не прослужит долго в случае, если не обеспечивать соответствующее обслуживание.

Если возникла необходимость укорачивания

Часто в условиях работы в лесу или на удаленной стройплощадке у вас будет отсутствовать возможность найти замену растянутой цепи

Приняв во внимание все советы, и убедившись в необходимости именно укорачивания цепи, важно знать последовательность действий и возможные способы замены

Их не так много и зависят от того, сколько звеньев нужно убрать, и в каких условиях будет производиться ремонт.

Это важно знать: цепь бензопилы состоит из резцов и связующих звеньев, которые соединяются клёпками в заводских условиях. Соединять укороченную цепь следует так же, но при помощи самодельных заклепок

Каждое звено (резец и связующие их звенья), имеют по две таких заклепки. При повреждении близстоящих «родных» связующих звеньев, можно воспользоваться элементами от любой другой схожей цепи любого, даже автомобильного, оборудования. Нужно лишь подогнать напильником профиль, в особенности снизу, где он имеет небольшой желоб.

Схема цепи бензопилы

Проще всего взять длинную цепь, в которой без проблем можно удалить несколько сегментов. Так, по крайней мере, появляется возможность использования родных звеньев. Удаляются они с помощью ножовки по металлу, но лучше воспользоваться наждаком.

Первоначально необходимо сточить ненужные клепки, а затем срезать лишний участок. Для этого необходимо поддеть ножом и выбить при помощи самодельной выколотки клепки из ненужных звеньев.

Соединяя новую цепь, приходится производить самодельное клепание звеньев. Сами заклепки можно купить в магазине, но при отсутствии таковых воспользуйтесь стальной проволокой, а лучше коротким болтом с плоской шляпкой. Клепку производят на жестком основании (верстак из металла или тиски). Поочередно продевая сквозь элементы будущих заклепок, молотком развальцуйте их с обратной стороны.

Возможно, Вас также заинтересует статья заточка цепи бензопилы своими руками. О видах и характеристиках современных бензопил можно прочитать здесь.

А в этой статье Вы можете узнать, как отремонтировать бензопилу «Штиль 180».

Как устранить риски приобретения низкокачественной подделки

При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.

С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.

Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.

Какие бывают цепи для бензопил – виды и особенности

Сегодня в продаже существует широкий выбор цепей, которые принято различать по ряду критериев. В зависимости от направления распиловки цепи делятся на такие виды:

Продольные – использование такие пильных элементов при работе увеличивает производительность бензопилы;
Поперечные – применение цепей этого вида позволяет сгладить «агрессивность» пилы, что существенно снижает вибрацию на ее рукоятку и нагрузку на мотор инструмента.

Помимо этого пильные цепи делятся между собой по такому параметру, как шаг цепи бензопилы – это дистанция между тремя соединенными между собой звеньями, разделенная на 2. В зависимости от этого значение в продаже можно найти цепи с такими маркировками:

¼ “ или 0,25 – цепи с таким шагом устанавливаются на одноручные бензопилы, которые не обладают высокой мощностью, однако применяются в целях точной распиловки древесины и для работы в труднодоступных местах;
3/8 “ или 0,325 – эти пильные элементы используются чаще всего. Более 80 % производимых на сегодня бензопил комплектуются именно такими цепями;
¾ дюйма или 0,404 – это довольно крупные цепи, которые монтируются на профессиональные бензопилы для работы по газобетону и другим твердым материалам.

Следует помнить, что чем больше шаг цепи, тем выше ее производительность. При этом нужно учесть, что с повышением шага увеличивается ширина распила, поэтому с целью преодоления сопротивления древесины потребуется большой и мощный инструмент. Следующий критерий, по которому делятся пильные элементы – это толщина хвостовика. Данный параметр должен совпадать с величиной паза шины бензопилы. Это условие позволит увеличить надежность фиксации цепи на шине и снизить риск соскальзывания пильного элемента при работе с инструментом. По этому параметру цепи делятся на такие виды:

С толщиной хвостовика 1,1 мм – цепи этого типоразмера применяются для оснащения бытовых мини-пил;
С толщиной хвостовика 1,3 мм – этими цепями комплектуются полупрофессиональные бензопилы;
С толщиной хвостовика 1,5 мм – цепи с таким типоразмером используются для оборудования мощных бытовых бензопилы;
С толщиной хвостовика 1,6–2 мм – применяются исключительно для монтажа на профессиональные и промышленные бензопилы для работы по бетону.

Еще несколько важных параметров, которые используются для классификации бензопил – это высота профиля пильного элемента и глубина его резки. По высоте профиля бензопилы делятся на такие виды:

Низкопрофильные – увеличивают площадь опоры режущего звена, что, при необходимости, позволяет получить тонкую стружку. Цепи этого вида считаются наиболее безопасными для оператора;
Высокопрофильные – такие цепи существенно увеличивают производительность бензопилы, однако являются более опасными для оператора.

Глубина резки – это размер зазора между ограничителем пропила и верхним краем резца. Самыми востребованными на рынке являются цепи с такой глубиной резки:

0,025 “ – применяются для оснащения небольших бытовых бензопил;
0,03 “ – используются преимущественно для работы с полупрофессиональными инструментами;
0,07 “ – цепи с такой глубиной резки применяются преимущественно с целью оснащения бензопил для валки леса.

Именно от глубины резки во многом зависит производительность бензопилы. Но не нужно забывать, что чем больше этот параметр, тем сильнее будет вибрировать бензопила.
