Как правильно выбрать и применять паяльник для микросхем

Паяльник известен человечеству с древних времен. Методу соединения различных материалов путем пайки около 5000 лет. Археологи находят разные примитивные паяльники, которые применялись нашими далекими предками. Если необходимо спаять микросхемы, провода, пластиковые и металлические детали – то паяльник незаменим.

Современные паяльники работают по следующему принципу: инструмент используют электрическую энергию, подаваемую либо от сети, либо от аккумулятора. Затем, он преобразует ее в тепло, которое, посредством нагревательного элемента накаляет жало. Горячее жало расплавляет припой, которым соединяют нужные детали. Когда припой остынет, происходит окончательная фиксация. Паяльники различаются по принципу нагрева и конструкции. Топ-10 лучших паяльников на 2022 год и советы по выбору инструмента помогут купить то, что нужно вам под конкретные нужды.

Виды паяльников

Паяльники бывают с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного использования: от сильного удара такой паяльник выйдет из строя.

Спиральный ударов не боится, и он прослужит долгие годы. При выборе паяльника нужно обратить внимание на его мощность. Нужно учитывать, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20. Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов.

Паяльник с маленькой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой области пайки. Для пайки крупных металлических деталей существуют паяльники от 100 ватт и выше. Самым оптимальным паяльником для новичка 25-40 Вт. Такой паяльник считается универсальным, и им возможно выполнить большинство поставленных задач. Обычно радиолюбители имеют в своем арсенал несколько паяльников для охвата широкого спектра работ.

В широкой продаже нормальные и надежные паяльники для микросхем – почти редкость. Если человек занимается ремонтом техники профессионально, он может приобрести подходящий рабочий инструмент. Но выберет он скорее паяльную станцию со всеми необходимыми для пайки приспособлениями и возможностью устанавливать режимы работы.

Это интересно! Все о полупроводниковых диодах.

② JCD 908S

Рейтинг: 4.9 Цена: от 641.60 руб.
до
719.08 руб.
Перейти в магазин JCD 908S – недорогая модель паяльника для домашнего использования, в котором есть регулятор температуры. Ручка прибора выполнена из пластика, в месте удерживания имеется дополнительный силиконовый слой, обеспечивающий теплоизоляцию. Рукоятка нескользкая, в руке лежит очень удобно.

Внутри ручки есть электронная система управления температурой жала, на поверхность выведен ЖК-дисплей с кнопками для регулировки температуры. В паяльнике используется долговечный керамический нагреватель, который обеспечивает нагрев до 350 градусов за 15 секунд.

Достоинства:

• большой температурный диапазон работы – 180-500 градусов;
• высокая скорость нагрева;
• удобная регулировка нагрева с помощью кнопок;
• набор из 5 дополнительных жал в комплекте;
• подставка;
• удобный пластиковый футляр для хранения;
• возможность калибровки диапазона нагрева.

Есть и один недостаток – использование регулятора позволяет изменить температуру одним нажатием на 1 градус, в результате чего установка высокой температуры после низкий и наоборот занимает немало времени.

Купить на AliExpress.com

Жало паяльника

Обратите внимание на жало паяльника. Оно бывает медным или с никелевым покрытием. Медное жало лучше подходит для пайки, так как медь имеет высокую теплопроводность. Его можно зачищать наждачной бумагой или напильником, но такое жало очень быстро обгорает. Никелевое используется в паре с паяльником, у которого регулируется температура, но его недостатком является то, что жало данного типа нельзя очищать ни напильником, ни наждачной бумагой.

После такой обработки припой больше не будет липнуть к паяльнику. Достаточно много людей не знают об этой особенности никелевых жал, и после зачистки такого жала работа по пайке превращается в ад. Жало – это сменный элемент с различными видами крепления. У одних паяльников для фиксации жала закручивается колпачок, у других жало фиксируется винтом.

Жало имеет различную форму. Паяльник продается с уже установленным универсальным жалом. Им можно делать большинство работ. Есть жала тонкие как иголка. Они предназначены для ювелирных работ про пайки SMD компонентов и не способны выполнять другие задачи. Широкие жала предназначены для быстрого прогрева всей детали и удобного монтажа/демонтажа компонента.

Регулировка температур

Существуют паяльники с ручной регулировкой температуры на самой ручке. Это отличная вещь для радиолюбителя, так как без данной функции всегда присутствует шанс по неосторожности сжечь или перегреть тот или иной компонент. Если перегреть радиодеталь, она потеряет свои первоначальные свойства и будет работать неустойчиво, а то и вовсе выйдет из строя.

Жало у паяльника имеет свойство сгорать при длительной эксплуатации. Если ваш паяльник не имеет регулировки температуры, будьте готовы к частой покупке нового жала. Однако к недостаткам таких паяльников относится неудобность расположения регулировки ручки и не слишком надежная конструкция.

Автономные устройства

Помимо перечисленных выше типов следует упомянуть об устройствах автономного типа, то есть тех, что могут работать без подключения к электросети, к ним относятся:

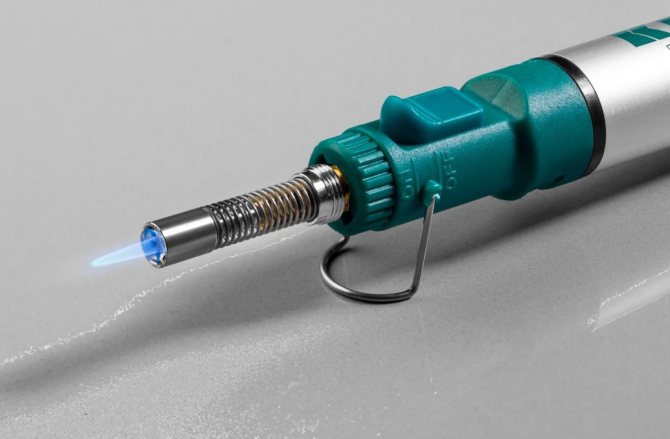

• газовый паяльник, в котором жало нагревается от пламени, образующегося при сгорании газа. По сути это обычная газовая горелка, где применяются насадки для пайки;

• паяльники, работающие от аккумулятора;

Мини паяльник с автономным источником питания

Паяльная станция

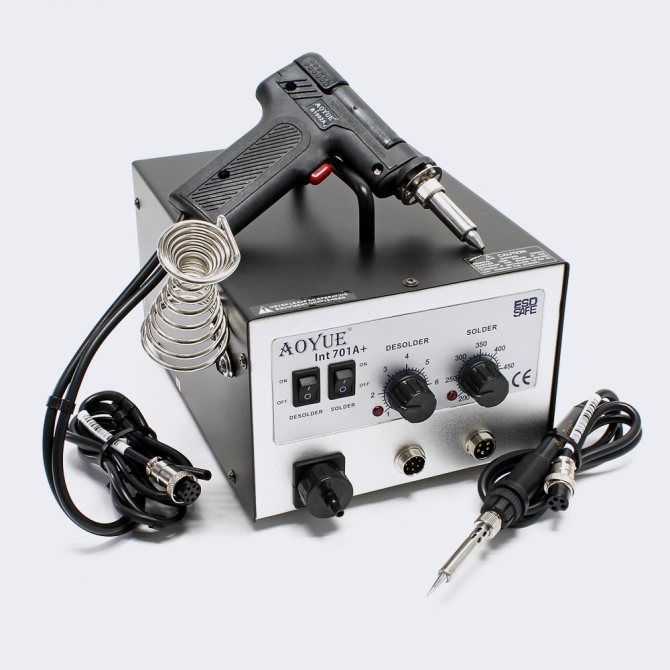

Помимо паяльника можно приобрести термовоздушную паяльную станцию. Это мощный инструмент в руках радиолюбителя. Данный инструмент оснащен настройкой температуры с точностью до одного градуса. Паяльная станция имеет удобную подставку. C помощью такого прибора можно паять не только мелкие радиодетали, но и выпаивать целые микросхемы из плат за счет горячего воздуха.

Будет интересно➡ Что такое цифровой амперметр и чем он лучше обычного

Паяльные станции могут значительно ускорить вашу работу. Но чтобы паять такой станцией, необходим опыт. Для новичков в паяльной станции на первых порах нет необходимости. Достаточно простенького паяльника для обучения мастерству пайки. Но как только вы освоитесь и будете уверенно держать паяльник в руке, то можно подумать о более дорогом оборудовании.

Инструментарий

При работе по пайке схем и проводов недостаточно лишь наличие паяльника. Для такого вида монтажа потребуются дополнительные материалы, инструменты и оборудование:

• Подставка для самого паяльника. Температура жала даже после окончания работ некоторое время может составлять до 300 градусов. Чтобы обезопасить окружающих людей и предметы от ожогов обязательно должна быть подставка. Если нет желания тратить не нее деньги, можно с легкостью сделать ее самому.
• Припой. Он представляет собой сплав олова со свинцом, который нужен для контакта с поверхностью.
• Канифоль. По сути, это твердая смола, которая применяется для удаления пленок оксида и слоя жира с поверхностей.

Вам это будет интересно Устройство и принцип работы лампы накаливания

Важно: нельзя дышать парами или дымом от припоя и канифоли, так как это негативно сказывается на организме человека.

• Пинцет. Применяется для работы с мелкими радиодеталями. Лучше всего брать инструмент, концы которого заостренные.
• Бокорезы. В основном пригодятся для работы с проволокой и для зачистки проводов.
• Напильник. Он используется для спиливания наконечника паяльника при необходимости.
• Отвертки. Лучше купить сразу целый набор с различными насадками.

Флюсы: основа для пайки в радиоэлектронике

Как правило, в арсенале у радиолюбителя имеется много различных химических веществ, что позволяет создать максимально качественный и надежный припой. Флюсы – это специальная химия, предназначенная для радиомонтажа. Она позволяет удалять оксидные пленки и дает припою равномерно растекаться. Флюсы разделяются на несколько типов: нейтральные, активные и антикоррозийные.

Нейтральные флюсы

Нейтральные – самые ходовые, простые и безопасные флюсы. Они не содержат кислот и других агрессивных элементов, вызывающих коррозию металлов, и, в основном, не требуют смывки. Канифоль – самый дешевый тип флюса – обязана быть у каждого радиолюбителя. Она защищает поверхность от окислов и предотвращает разъедание. Можно сказать, что это универсальный тип флюса.

ЛТИ 120 – жидкий флюс, относится к нейтральным. В нем нет кислот, а значит он не будет разъедать металл. Основой его состава является канифоль, растворенная в спирте. ЛТИ-120 прост в использовании: необходимо всего лишь нанести слой флюса на пропаиваемую поверхность, а потом припаять нужный элемент к плате.

В продаже также можно найти гелевые флюсы, в основе которых есть канифоль. Они очень удобны для пайки, когда нужно нанести только небольшую часть флюса в определенную зону. Обычно нейтральным флюсам не нужна смывка, тем не менее многие радиолюбители предпочитают смывать любой флюс после использования.

Активные флюсы

Активные (их еще называют кислотные) флюсы имеют в составе соляную, фосфорную или лимонную кислоту. После их применения обязательно требуется промывка детали, так как остатки флюсов будут вызывать коррозию и разъедать пайку. Такими флюсами удаляют в основном агрессивные вещества с паяемых деталей.

Самый ходовой флюс такого типа – паяльная кислота. Ею можно паять, например, никелевые сплавы. Ф38Н применяется для пайки стойкой коррозионной стали, различных медных сплавов, бронзы, нихрома и латуни. Остатки Ф38Н легко могут смываться водой.

Другие виды

Также существуют флюсы антикоррозийные, состоящие из фосфорной кислоты. Они не вызывают коррозию черных металлов, а значит нет необходимости удалять остатки флюса после пайки. Для цветных металлов желательна промывка теплой воде. Помимо воды флюсы можно смывать ацетоном, нефразом, этиловым или изопропиловым спиртами. Все эти средства подходят для очистки печатных плат.

Еще есть паяльные пасты, представляющие собой смесь флюса с припоем. Бывает, такую пасту изготавливают самостоятельно. Нужно всего лишь при помощи напильника сделать стружку из припоя и смешать ее с жидкими флюсами. Такую пасту можно наносить на деталь с последующим прогревом паяльника. Ее можно применить при пропайке навесного монтажа или использовать ее в труднодоступном месте на плате.

Интересно почитать: что такое электрический ток.

④ OSSIEAO HAKKO T12 DIY

Рейтинг: 4.9 Цена: от 466.91 руб.
до
826.13 руб.
Перейти в магазин OSSIEAO HAKKO T12 DIY – недорогой набор для самостоятельной сборки универсального паяльника. В комплекте есть следующие детали для работы: термопара, нагреватель, большой комплект разных жал стандарта T12. Блок питания и корпус в набор не входят, их нужно приобретать отдельно.

Оптимальный вариант блока питания – на 12 или 24 В с цифровым контроллером температуры. Качественная ручка не греется и после продолжительной работы. Присутствует функция стабилизации температуры.

Достоинства:

• быстрый нагрев;
• поддержка высокой температуры, так что можно выполнять любые работы;
• наличие дисплея на контроллере температуры;
• возможность регулировки температуры работы.

Недостатки:

• небольшое отличие между установленной и реальной температурой.

Купить на AliExpress.com

Требования к паяльникам для пайки радиодеталей

Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.

Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:

• Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента.
• Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе.
• Регулятор мощности. Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы. Благодаря этому, можно одним паяльником выполнять множество видов процедур.
• Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора.
• Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.

Производители

Самые лучше приборы всегда изготавливались и будут производиться в Германии и Японии, а самые известные марки, которые отличаются своей надежностью, требованиям и качеством, это Goot, Ersa, Hakko, Matrix и Weller. Используя паяльники этих производителей, вы всегда сможете провести работу даже с самими мельчайшими деталями.

Более того паяльники этих фирм используются как любителями и новичками, так и профессионалами. Фото паяльников вы можете посмотреть в статье.

Для чего может пригодиться паяльник

Сфер применения этому высокотехнологичному прибору — достаточно много. Вот неполный список задач, в котором вы наверняка найдете и собственные периодически возникающие проблемы.

• Пайка проводов и ремонт электро-удлинителей;
• Пайка и замена радиодеталей в бытовой технике;
• Ремонт светильников и светодиодных ламп;
• Ремонт тонкостенных металлических трубных соединений;
• Ремонт прохудившихся металлических баков и емкостей;
• Быстрый прожиг отверстий в пластике;
• Отрезка лишних частей в пластиковых деталях и корпусах;
• И т.п.

Будет интересно➡ Как подключить амперметр к цепи переменного или постоянного тока

Как видно из этого перечня, применение паяльнику найдется всегда, лишь бы руки были достаточно прямые. Да и паяльник в ряде случаев подойдет самый простой и недорогой, лишь бы мощность была достаточная, например, 60 Вт.

Он отлично подойдет для пайки проводов. Но для «электронных» задач с мощностью лучше не переборщать, т.к. дорожки на платах не любят слишком высоких температур и легко отслаиваются, а сами радиодетали выходят из строя. Ниже мы расскажем, какой паяльник выбрать для пайки радиодеталей. При выборе паяльника следует определиться, для каких целей вам нужен данный электрический инструмент.

Дополнительные советы и выводы

Купить паяльник электрический для микросхем с помощью этой статьи не сложно. Но надо не забывать о правильном оснащении рабочего места:

• Настольное покрытие должно быть устойчивым к высокой температуре.
• Хорошее освещение поможет точно выполнять самые сложные операции.
• Для отвода испарений пригодится хорошая вентиляция.
• Хранить мелкие электронные компоненты, расходные материалы удобно в подходящих по размерам коробках.
• Крупные инструменты размещают в шкафчиках.

Характеристики

Технические характеристики, на которые следует обратить внимание при выборе инструмента:

• Мощность. В случае с паяльниками для схем значение мощности не должно превышать 10 Вт. Данный параметр влияет на работоспособность и сохранность электрических элементов. Такой подход используется при монтаже схемы. Если же происходит удаление элементов с платы и их сохранность не имеет значения, то большое значение мощности облегчит процесс.

Мощные приборы могут использоваться только опытными радиолюбителями, которые способны точно и быстро производить работу, не вызывая перегрева элементов.

Приборы различной мощности

• Напряжение, которое потребуется для работы. Большое напряжение от сети, равное 220 В, также может нанести вред деталям. По этой причине паяльник подключается через понижающий трансформатор, который в зависимости от модели выдает либо 12, либо 36 В. При выборе товара лучше всего брать комплект, куда уже входит трансформатор или блок питания, дабы не докупать его отдельно.
• Толщина наконечника также играет важную роль. У обычных инструментов она составляет около 5 мм. Для инструментов для микропайки нормальным считается значение до 3 мм. Сменные наконечники чаще всего имеются в продаже отдельно, но бывают комплекты, куда они тоже входят.
• Инструмент для пайки
• Вместе с паяльником неплохо приобрести различные принадлежности и инструмент. Если вы однажды поработали с хорошим инструментом, то потом вряд ли захотите работать с плохим. Поэтому лучше один раз купить хороший инструмент, чем несколько раз плохой.
• Для пайки понадобятся такие инструменты:
• – маленькие кусачки — для проводов, выводов деталей и снятия изоляции,
• – напильник — для зачистки жала паяльника,
• – пинцет — чтобы пальцы не обжигать,
• – медицинский скальпель или канцелярский нож,
• – игла от шприца с затупленным кончиком,
• – тонкое шило.
• По мере приобретения опыта в ремонте и изготовлении электронных схем этот ваш арсенал будет постепенно расширяться и модифицироваться.
• Как организовать рабочее место для пайки
• Хорошая мастерская, а особенно набор инструментов создаются годами. Тем более, когда приходит мастерство, то покупные инструменты уже не удовлетворяют нашим требованиям, приходится изготавливать инструменты своими руками. Но для этого нужно иметь не только рабочее место, но и соответствующее оборудование.
• Мастерская нужна не только для работ с электронными приборами и конструкциями, но и для общих домашних работ. Современные квартиры, как правило, не оставляют нам возможности оборудовать свое рабочее место в отдельной комнате, поэтому можно использовать любой свободный угол. Крепление полок к стене, планировка уголка и нижнего шкафа – дело вашей фантазии и умения.
• Для размещения инструмента можно использовать планки с постоянными магнитами или самодельный набор из магнитных дверных защелок. На поверхности стола оборудуйте специальное поле, покрытое асбестом — для работы с паяльником, кислотами и растворителями.
• Для особо мелких деталей одного назначения приспособьте пластмассовые коробочки для кактусов, склеенные (скрепленные) в наборную кассу. Или купите специальные емкости в специализированном магазине. Для деталей средней величины хорошо подходят прямоугольные коробочки из-под сметаны, которые имеют очень удобные бортики, хорошо входящие в специально прорезанные пазы. Микросхемы, кроме стандартных пластмассовых коробок, удобно хранить в листах пенопласта, вложенных в коробку из-под обуви.
• Шкафчики вверху и внизу могут вмещать в себя ЗИП, электродрель (малый сверлильный станок), ЛАТР, различные напильники, лобзик, малую ручную дрель, различные емкости с лаками, клеями, растворителями и хлорным железом. Особое место выделите для измерительных приборов, отдельно разместите малые тиски с наковальней, большие тиски и т. д.
• Позаботьтесь о емкости с низкими бортами и достаточно большой площадью для мусора — откусанных выводов и снятой оплетке. Очень хорошо для такого мусора подходит пластиковая одноразовая тарелка (не стоит касаться ее жалом разогретого паяльника!).
• Электропитание и освещение рабочего места
• Необходимо обязательно предусмотреть местное освещение рабочего места. Ранее у нас на сайте была опубликована статья с инструкциями по изготовлению мощного настольного светильника. Смотрите: вечная настольная лампа своими руками. Такой светильник идеально подходит для выполнения мелких работ с большой нагрузкой на зрение.
• Свет должен падать на плату так, чтобы рука с паяльником не закрывала его. Пульт электропитания в лаборатории должен обеспечивать: регулируемое напряжение постоянное (выпрямленное) и переменное 0 – 250 В (ЛАТР) питание для паяльника и любое нужное напряжение постоянного тока для питания любых электронных конструкций.

Рейтинг

WEP 927

Наш топ открывает, а вместе с этим занимает в нем заслуженное первое место — WEP 927.

Чрезвычайно мощный и функционально-разносторонний продукт. Этот паяльник позволит даже новичку чувствовать себя уверенно благодаря множеству удивительных функций. Он обладает большими размерами, оснащен резаком “CHP170” и регулируемым температурным режимом, с помощью которого можно выполнять широкий спектр операций.

Он вряд ли поместится в любой верстак, однако им легко пользоваться из-за кнопок управления. Устройства WEP 927,мощностью 130 Ватт, более чем достаточно, чтобы выдержать температуру от 90 до 480-ти градусов по Цельсию.

Плюсы:

• Простой в использовании;
• Наличие “регулируемой температуры”;
• Несколько предустановленных режимов;
• Защищенный пароль.

Минусы:

• Размеры.

Цена: 2 686,36 — 3 478,54 руб.

Ссылка

Бекон 950D

Вторая строчка нашего рейтинга достается этому паяльнику. В нем действительно все построено так, чтобы произвести впечатление.

Начиная со съемного жала, этого прочного керамического нагревательного элемента, имеющего и более чем 50 изменяемых размеров. Данный 75-ваттный прибор всего за несколько секунд может достичь базовой рабочей температуры в 450 градусов. Кроме того, регулятор давления позволяет легко контролировать нагревание для различных типовых систем, а встроенная губка очень эффективна для удаления излишнего материала с наконечника.

Достоинства:

• Почти мгновенно достигает максимальной уровень нагретости;
• Точный контроль;
• Наконечник из твердого железа (с различными видами в комплекте)
• Температура отображается в цифровом виде;

Недостатки:

• Небольшой потенциал заземления;
• Недостаток сварочных товаров в комплекте.

Цена: 1 490,59 — 3 206,23 руб.

Ссылка

WEP 853-AAA

Эта модель занимает третье место по оптимальному соотношению стоимость / качество. Такой прибор рассматривается большинством любителей, как “стартовый комплект”, благодаря которому легко регулировать циферблат температуры, позволяющий легко выбрать любое значение в пределах 896 градусов по Фаренгейту.

Кроме того, присутствие самой “станции” делает ее еще проще, поскольку вы просто подключаете и пользуетесь. Вы можете легко использовать его для широкого спектра операций, от сборки печатных плат, ремонта различных игрушек или электронного оборудования, до резки или гравировки дерева. Этот большой датчик для электроники работает от сети переменного тока с напряжением 110 Вольт, поэтому и может выдавать максимум 1200 Вт, чего более чем достаточно для любой операции.

Положительные характеристики:

• Простота использования;
• Контроль температуры с помощью “ручки”;
• Можно использовать для гравировки по дереву.

Отрицательные характеристики:

• Габариты;
• Заземление.

Цена: 18 452,29 руб.

Ссылка

JCD 80

Совершенно заслуженная 4-я строчка нашего топа. Если вы здесь для инноваций и для знакомства с новейшими моделями отличных паяльников — это то, что вам нужно. Керамический элемент JCD 80 имеет стильный дизайн и проводную функциональность. У него есть газовый “резервуар”, который позволяет ему работать в течение долгого времени.

Он способен достичь температуры плавления за 40 секунд, и, поскольку обладает миниатюрными размерами, вы можете использовать его где угодно. Кроме того, JCD 80 очень легкий, поэтому точность не будет проблемой даже для новичков. Предлагается потребляемая мощность, которую можно легко регулировать от 25 до 80 Вт.

Плюсы:

• Компактный и легкий;
• Отличная маневренность;
• Низкая стоимость.

Минусы отсутствуют.

Цена: 705,56 — 1 096,03 руб.

Ссылка

Электрический паяльник с регулируемой температурой

Продолжая наше путешествие по лучшим паяльникам, мы останавливаемся, чтобы полюбоваться этим комплектом для пайки и множеством его инструментов. Действительно, сравнение всего набора с другими отдельными устройствами может быть нечестным делом, поэтому эта модель находится в середине списка.

Новички и опытные люди оценят полный набор, предоставленный изготовителями данного прибора, ведь он содержит несколько разных наконечников, демонтажный насос, оловянную проволоку, подставку для утюга, пинцет, кусачки и электронные провода.

Используя этот набор, вам ничего не мешает попробовать даже самые смелые проекты, и, несмотря на множество предлагаемых инструментов, он легко переносится. Вы можете попробовать все, что угодно: от хобби, печатных плат, изготовления украшений до ремонта различных электронных устройств.

• Большой комплект с множеством аксессуаров;
• Очень устойчивая подставка;
• Работа при высоких температурах.

Недостатки:

• Низкая мощность;
• Небольшая неточность температуры.

Стоимость: 1 066,63 — 1 610,87 руб.

Ссылка

Пинцет YIHUA 938D

Шестая позиция — пинцет YIHUA 938D. На этот раз мы имеем дело с мини-станцией, у которой есть исключительные особенности.

Вы получаете небольшой, но мощный инструмент, обеспечивающий достаточную точность благодаря своей ручке. Это устройство способно нагреваться до температуры 480 градусов по Цельсию, что делает YIHUA 938D подходящим для любого типа домашних работ.

Что нам больше всего понравилось в этом приборе, так это трехточечная светодиодная система, которая обеспечивает идеальный свет, гарантирующий, что даже самые крошечные провода идеально сплавлены друг с другом.

Положительные свойства:

• Наличие отличных светодиодов;
• Мягкое сцепление;
• Беспрецедентный контроль над наконечником.

Отрицательные свойства:

• Слишком много света, из-за которого электронные компоненты светятся;
• Цифровой дисплей маленького разрешения.

Цена: 2 020,19 — 3 074,00 руб.

Ссылка

TS100 65 W

Как насчет распайки? В большинстве случаев людям, которые занимаются ремонтом электронных устройств, необходимо распаять старую деталь перед установкой новой. Это означает, что у вас будет много потраченного времени, если у вас нет подходящих инструментов. Что ж, благодаря TS100 65 W вы можете избавиться от старого припоя всего за несколько секунд. Этот прибор не только достигает температуры в 400 градусов за короткий промежуток времени, но и обеспечивает всасывание всех старых припоев, оставляя компонент свободным для удаления.

Его можно комбинировать с различными паяльными станциями, представленными выше, некоторые пользователи рекомендовали эксплуатировать этот датчик при работе если вы работаете с печатными платами большего размера.

Плюсы:

• Высокотемпературный наконечник;
• Используется для чистой распайки;
• Очень прост в обращении благодаря рукоятке

Минусы

• Не пригоден для работы профессионалами в повседневной работе, так как имеет маленькие размеры.

Цена: 3 938,61 — 4 469,29 руб.

Ссылка

CXG E60w

Не нужно быть экспертом, чтобы знать, что лучший паяльник для электроники требует большой точности. Печатные платы иногда могут быть всего несколько сантиметров в ширину, и вам нужна стопроцентная точность, чтобы ничего не повредить.

Благодаря повышенной мощности этот регулируемый прибор способен быстрее нагреваться и восстанавливаться для достижения оптимальной точности. Кроме того, формованная ручка дает вам все необходимое, а экран помогает контролировать температуру.

Внешний вид дает ощущение премиальности, но это не главная особенность. Главная — широкий спектр, которые вы можете выполнять.

Достоинства:

• Щедрый тепловой диапазон;
• Защищен паролем для дополнительной безопасности;
• Мягкий кабель для питания;
• Наличие ЖК-дисплея.

Недостатки:

• Слишком высокий уровень термостойкости (это не всегда хорошо);
• Большая температурная погрешность;

Цена: 1 217,39 — 2 068,43 руб.

Ссылка

WEP 862BD

Мы предлагаем вам один из лучших приборов с регулируемой температурой. Этот 720-ваттный электроинструмент расположился лишь на девятой строцке нашего рейтинга, увы. Однако, это не умаляет достоинств данного товара, который может работать при температуре от 200 до 900 градусов.

Его сердечник не требует времени для нагрева утюга, а температура остается стабильной благодаря очень эффективной системе.

Светодиодные индикаторы показывают, что выбранная температура достигнута, а означает то, что утюг все еще нагревается.

Вы можете легко установить температуру с помощью шкалы, а несколько различных наконечников делают этот инструмент еще более универсальным.

Плюсы:

• Отличный контроль температуры;
• Дополнительные функции по универсальности;
• Светодиодный индикатор позволяет узнать, когда была достигнута желаемая степень нагретости;

Минусы:

• Слишком большие размеры;
• Качество материалов, из которых изготовлен WEP 862BD, не самого высокого качества.

Цена: 5 538,93 — 5 799,74 руб.

Ссылка

TS80P

Итак, вот мы и дошли до последнего места в списке наших лучших паяльников, доступных на рынке. TS80P — достойная десятая строчка.

Эта модель отличается впечатляющим временем восстановления. В то время как большинство пользователей сосредотачиваются на времени, необходимом для нагрева железа, никого не заботит, насколько быстро остывает такой инструмент. Что ж, те из вас, кто работает в этой сфере давно, точно знают, как долго ждать, пока “утюг” остынет.

Конечно, отличное охлаждение — это не главная реклама датчика, ведь он нагревается так же быстро. Благодаря большому значению напряжения и керамическим элементам — очень легко достичь максимальной рабочей температуры в 900 градусов по Фаренгейту.

Плюсы:

• Остывает за секунды;
• Поставляется со сменными насадками;
• Есть керамический индукционный нагреватель.

Минусы:

• Небольшая величина выходной мощности;
• Маленькое жало.

Цена: 5 757,53 — 6 591,24 руб. Ссылка

Сколько стоит паяльник для микросхем в магазинах и интернете

Подобный вид инструмента достаточно тяжело найти в продаже. Чаще продаются жала для обычных паяльников, которыми можно паять и микросхемы. Но если вы хотите приобрести именно отдельный прибор под эти задачи, то поищете получше и вы увидите что в продаже они всё же есть. Стоимость подобных устройств начинается от 300 рублей, для совсем простых устройств для домашнего и нечастого использования, и может достигать порядка 6-8 тысяч рублей для оборудования, рассчитанного на профессиональное использование.

Будет интересно➡ Что такое цифровой амперметр и чем он лучше обычного

Выбирать готовый паяльник для микросхем или сделать его самостоятельно, каждый решает сам. Иногда достаточно в имеющемся паяльнике сменить жало на более тонкое или более удобной формы. Любая работа требует своего инструмента, так и работа по демонтажу или установке микросхем требует специального паяльника, который в умелых руках обеспечит и качественный контакт микросхемы с дорожками платы, и чистоту, и красоту и, главное – нормальную работоспособность установленного прибора.

Как избавиться от статики

При пайке микросхем или SMD компонентов схем необходимо избавляться от статического электричества. Таким разрядом они запросто пробиваются. Потому при работе часто на стол кладут металлическую заземленную пластину, применяют инструмент с антистатическим покрытием. Металл на столе не всех радует, заменить его можно антистатическим ковриком или покрытием. Они есть в магазинах, торгующих электронными деталями.

Со статическим электричеством надо быть осторожнее

Паяльники, кстати, тоже бывают с антистатическим корпусом. Это неплохо, но модели недешевые. Проблему можно решить и по-другому — уровняв потенциал. Для этого все действующие элементы надо соединить между собой медным проводником. «Все элементы» — это и вы, и паяльник, и плата. Все надо соединить одним проводом — обмотать. Проводник берем с хорошим запасом длины, чтобы не сковывал движения. А еще перед началом работы с электроникой снимаем шерстяные и синтетические вещи и руками прикасаемся к металлу. Можно — к заземленным элементам, но необязательно.

⑥ CXG 936d

Рейтинг: 4.9 Цена: от 1115.07 руб.
до
2756.81 руб.
Перейти в магазин CXG 936d – паяльник с системой стабилизации температуры и ее регулировкой, имеющий возможность калибровки. Отличается высоким качеством исполнения корпуса. Есть встроенный дисплей для отображения текущей температуры нагрева, регулировка выполняется от 80 до 450 градусов с шагом 1 с помощью двух кнопок по краям экрана.

Тип нагревателя – керамический, может работать с жалами маркировки 900M, для нагрева до максимальной температуры требуется до 20 секунд. Имеется качественная ручка, которая не греется и при длительной работе.

Достоинства:

• быстрый нагрев;
• запасные жала в комплекте;
• система термостабилизации, которая удерживает значение нагрева на заданном уровне в процессе работы;
• сохраняется последняя заданная температура;
• совместимость с любыми жалами серии 900М;
• качественный керамический нагреватель;
• наличие цифрового ЖК-дисплея;
• небольшое расстояние от ручки до жала, что позволяет лучше «ощущать» деталь;
• возможность калибровки температуры, не разбирая устройство;
• широкий диапазон температур.

Недостатки:

• отсутствие подставки в комплекте.

Купить на AliExpress.com

⑨ Quicko T12-952

Рейтинг: 4.9 Цена: от 1810.51 руб.
до
3057.57 руб.
Перейти в магазин Quicko T12-952 – компактная и производительная паяльная станция, работающая на жалах Hakko T12. От предыдущих моделей производителя отличается наличием встроенного блока питания и более высокой мощностью – 108 Вт, что обеспечивает очень быстрый нагрев жала до 350 градусов.

Особенностью модели является OLED-дисплей, на котором отображаются основные параметры работы – мощность питания паяльной станции, температура внутри нее, степень заполнения ШИМ-контроллера, текущее и установленное значение температуры жала.

Достоинства:

• быстрый нагрев;
• наличие дополнительного Booster-режима нагрева;
• поддержка функции перехода в спящий режим, когда паяльник не используется, температура при этом автоматически устанавливается на уровне 150 градусов (можно менять в настройках);
• автоматическое выключение в случае продолжительного простоя;
• наличие коррекции температуры работы;
• можно включать звуковые сигналы о состоянии станции.

Купить на AliExpress.com

⑦ Urijk MT-100

Рейтинг: 4.9 Цена: от 321.79 руб.
до
338.20 руб.
Перейти в магазин Urijk МТ-100 – небольшая горелка-паяльник, компактные размеры которой позволяют поместить устройство даже в карман. Максимальная температура пламени – до 1300 градусов, температура горения – 450, работает от обычного газа – бутана. На одной заправке может проработать до 60 минут, заправляется как обычная зажигалка.

Пьезоэлектрический элемент отсутствует, так что для розжига используется обычная зажигалка или спички. Подходит для сварки и пайки плат электроники, ювелирных изделий и тому подобного.

Достоинства:

• компактные размеры;
• большое время работы на одной заправке;
• удобство использования;
• высокая температура пламени;
• портативность – не нужна розетка.

Недостатки:

• нет контроллера остатка газа, так что за этим нужно следить визуально.

Купить на AliExpress.com
