Кулачковый патрон для микродрелей как альтернатива цанговым зажимам

Чтобы не задумываться над тем, как сделать цанговый патрон или зажим своими руками, можно приобрести для оснащения своей микродрели кулачковый патрон. Такой зажим является аналогом кулачковых патронов, используемых для комплектации обычных электродрелей, и работает по схожему принципу. При вращении подвижной обоймы на корпусе такого устройства кулачки, которыми оно оснащено, сдвигаются и тем самым обеспечивают надежную фиксацию инструмента.

Миниатюрный кулачковый патрон обеспечит жесткую фиксацию рабочих насадок

Для оснащения микродрели сегодня предлагается большое разнообразие недорогих кулачковых зажимов. Преимущественное большинство их моделей фиксируется на валу приводного электродвигателя при помощи резьбового отверстия на боковой стороне посадочной части, в которое вкручивается винт. Вращение обоймы кулачкового зажима в зависимости от конкретной модели может осуществляться как вручную, так и при помощи специального ключа, который обязательно присутствует в заводском комплекте данного устройства.

Приобретение кулачкового патрона – это хорошая возможность за небольшие деньги оснастить свой электроинструмент универсальным зажимным устройством, удобным в использовании и обеспечивающим надежную фиксацию рабочих насадок

Главное, на что следует обращать внимание при выборе, – это материал, из которого изготовлены основные рабочие элементы зажима. Если выбрать патрон, кулачки которого сделаны из прочной высокоуглеродистой стали, то он прослужит значительно дольше и будет обеспечивать точную фиксацию используемого инструмента

Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).

Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.

Трудности выбора

Учитывая то, что рассматриваемые приспособления являются надстройками для основного оборудования, то для каждого инструмента лучше приобретать переходник, произведенный тем же брендом. Хотя на рынке и существуют универсальные адаптеры, но профессионалы советуют лишний раз не подвергать свой шуруповерт или дрель излишнем риску работы со сторонними комплектующими. Таким образом, при покупке насадки следует обратить внимание на следующие моменты:

• Адаптер должен уверенно выдерживать не менее 300 оборотов в минуту;
• Наличие магнита для захвата биты обязательно;
• Хвостовик и патрон должны быть приспособлены под минимальный размер биты в 6 миллиметров;
• Выбранный бренд переходника должен обладать хорошей репутацией (и желательно быть производителем основного инструмента);
• В сопроводительных документах (инструкции) должны быть точно и полно описаны все технические параметры;
• Желательно наличие сертификата качества, подтвержденного российскими сертифицирующими организациями;
• Желательно наличие различных вариантов фиксации биты/сверла;
• Возможность настройки высоты;
• Регулируемая глубина ввинчивания или сверления.

ВАЖНО! Если угловой адаптер подбирается именно для дрели, то немаловажным будет возможность ее закрепления посредством переходных магнитных колец, что значительно облегчит фиксацию в патроне. Данная особенность поможет надежно зафиксировать биту, а вынуть ее возможно будет только при нажатии на выступ адаптера.

Технические аспекты выбора насадок для шуруповерта

Для начала необходимо четко определиться с потребительскими запросами, то есть, какая потребуется глубина ввинчивания, какова нужна будет минимальная высота, каков будет диапазон диаметров крепежа. Для определения последнего параметра возможно использовать следующие соотношения (данные ориентированы для работы по металлическим основаниям средней плотности):

1. При наибольшем диаметре крепежа в 8 миллиметров – крутящий момент должен составлять не менее 12 Ньютонов на метр;
2. При наибольшем диаметре крепежа в 12 миллиметров – крутящий момент должен составлять не менее 20 Ньютонов на метр;
3. При наибольшем диаметре крепежа в 16 миллиметров – крутящий момент должен составлять не менее 30 Ньютонов на метр;
4. При наибольшем диаметре крепежа в 21 миллиметров – крутящий момент должен составлять не менее 60 Ньютонов на метр;
5. При наибольшем диаметре крепежа в 50 миллиметров – крутящий момент должен составлять не менее 180 Ньютонов на метр.

Также, нужно обратить пристальное внимание на способ, каким крепится бита к насадке. Как правило, известные своим качеством бренды, снабжают переходник для этих целей специальными магнитными кольцами, устанавливаемыми в патрон шуруповерта. Это делает надежной фиксацию ненамагниченных бит и головок непосредственно самих саморезов. Извлечение же кольца осуществляется путем нажатия на крестовидный выступ, расположенный на корпусе адаптера. Однако, качество фиксации лучше сразу проверять на месте до момента приобретения изделия. Все дело в том, что иногда, крепление может быть не слишком надежным в силу маленьких размеров кольца, что является «платой» за общую компактность переходника.

Патрон токарный: назначение, виды и особенности выбора

Вернуться в список статей

Стремительное развитие металлообрабатывающего комплекса сложно представить без постоянного совершенствования станочного оборудования. Оно определяет скорость заточки деталей, соблюдение их геометрии, качество обработки поверхности.

Для прочной фиксации заготовки используется патрон для токарного станка, обеспечивающий необходимое зажимное усилие и точность центрирования. В этой статье рассмотрены основные вопросы, касающиеся выбора устройств:

В данной статье будут освещены следующие вопросы:

Патроны токарные устанавливаются на универсальных и специальных станках и используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Деталь не срывается, сохраняет правильное положение при работе, снижая риск поломки резца и обеспечивая высокую скорость изготовления изделия.

Патроны для токарных станков производятся из закаленной стали, реже – чугуна, и отличаются друг от друга конструкцией и назначением. В России разработано и утверждено восемь стандартов, описывающих требования к этим элементам. Например, согласно ГОСТ 1654-86, выделяется 4 класса точности: А (особо высокая), В (высокая), П (повышенная) и Н (нормальная).

Все используемые токарные патроны условно делятся на две группы: кулачковые и цанговые. Первые состоят из нескольких подвижных сегментов (кулачков), за счет которых и происходит фиксация детали.

Они применяются для большинства операций и отличаются друг от друга особенностями конструкции и назначением.

Патрон токарный также классифицируется по:

• количеству кулачков (от двух до шести);
• особенностям крепления (по внешней или внутренней поверхности);
• специфике исполнения (цельные, сборные или накладные кулачки);
• используемому приводу (ручной или механический).

Каждый вид устройства имеет свои преимущества, особенности использования и предназначен для определенных функций.

2-х кулачковый патрон для токарного станка используется для крепления сложных фасонных деталей, нецилиндрических и несимметричных заготовок. Их особенность заключается в способности фиксировать в губках необработанные поверхности, обеспечивая достаточное сцепление.

Все детали изделия производятся из стали, подвижные части подвергаются термообработке, что увеличивает их прочностные характеристики и износостойкость. Размеры стандартизированы: диаметр варьируется от 125 до 400 мм. К недостаткам устройств этого типа относят высокий риск нарушения центрирования из-за широкого зазора между направляющими.

Снижение временных затрат позволяет ускорить процесс, что особенно важно при большой загрузке, например, на серийных станках. Механизированный привод обеспечивает еще одно немаловажное преимущество: постоянство зажимного усилия, за счет чего деталь не перекашивается и не вылетает при любых оборотах

Механизированный привод обеспечивает еще одно немаловажное преимущество: постоянство зажимного усилия, за счет чего деталь не перекашивается и не вылетает при любых оборотах. а — трехкулачковый патрон; б — четырехкулачковый патрон

а — трехкулачковый патрон; б — четырехкулачковый патрон.

3-кулачковый патрон для токарного станка может быть спиральным и реечным. Спиральные конструкции появились одними из первых и применяются более 100 лет благодаря простоте и надежности.

К быстрому выходу из строя приводит использование непрочной улитки, попадание грязи и металлической стружки в зазоры.

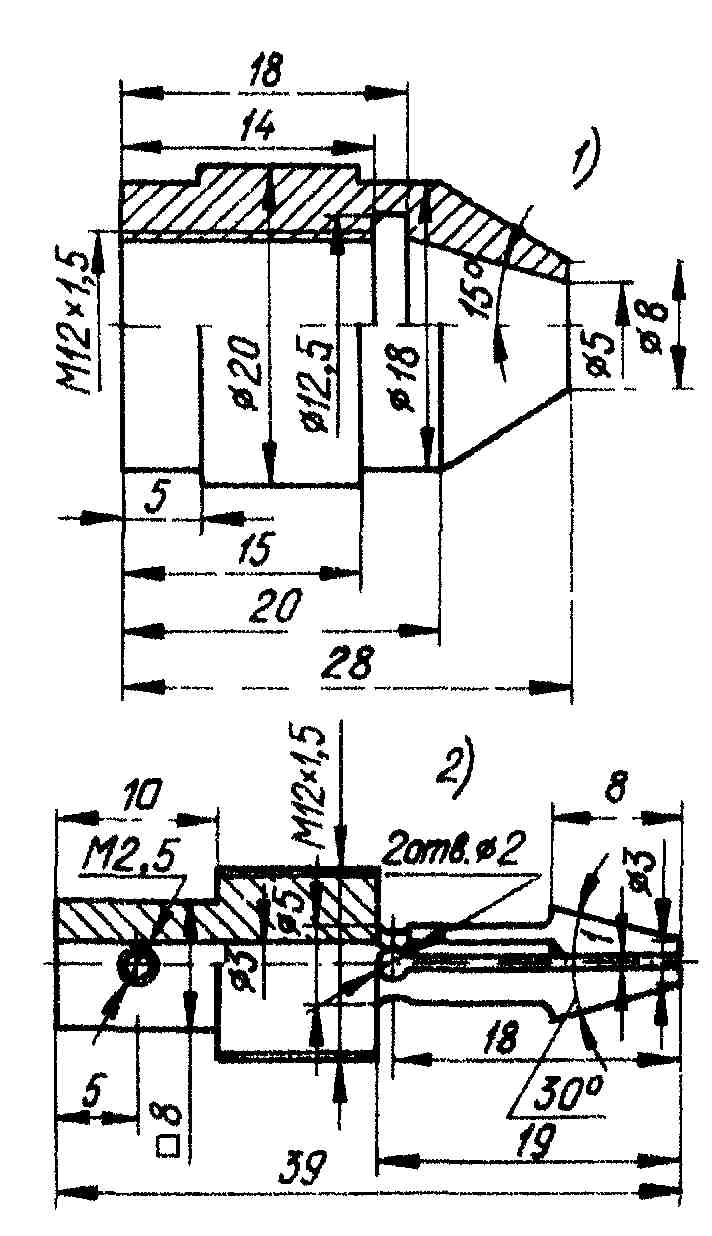

Делаем цанговый патрон для ручного инструмента и станка

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки

Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя

Фотография №2: Простейший цанговый зажим из проволоки

Для работы потребуются такие инструменты и материалы:

1. цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
2. стальная проволока толщиной 1 мм;
3. электрический паяльник;
4. флюс для пайки или КФЭТ.

Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.

Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

Способ 2. Цанговый зажим из винта

Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.

Фотография №3: Заготовки для изготовления цангового зажима

Для работы потребуются:

1. болт или винт на 8 мм;
2. закрытая гайка М8;
3. болгарка с диском по металлу;
4. дрель и сверла на 2 и 5 мм.

Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе

В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.

Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке

Изготовление корпуса патрона:

1. Зажмите болванку в патрон обратными кулачками.
2. Просверлите в ней сквозное отверстие по оси и расточите его.
3. Нарежьте в отверстии резьбу М27 х 2.
4. Обточите наружную поверхность болванки.
5. Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
6. Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.
7. Расточите цилиндрическую и коническую поверхности гнезда под цангу.
8. Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.

Изготовление зажимной гайки:

1. Заготовку зажмите в обратные кулачки трехкулачкового патрона.
2. Просверлите в ней отверстие, расточите внутреннюю полость.
3. Проточите внутреннюю торцевую опорную поверхность.
4. Нарежьте в гайке ответную резьбу.
5. Навинтите гайку на патрон, предварительно установленный на шпиндель станка.

Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.

Бормашинка для мелких работ своими руками

Бормашина уже давно перестала быть исключительно профессиональным стоматологическим инструментом. Сегодня, бормашинка с гибким валом активно используется для выполнения мелких декоративных работ, шлифовки, полировки, резки различных изделий.

При этом, следует учесть, что для качественной работы самоделки понадобится достаточно мощный мотор. Так, для питания бормашинок отлично подойдет моторчик на 18В от шуруповерта. Проще всего будет изготовить гравер из старого блендера.

Для изготовления бормашины нужно будет:

1. Отсоедините верхнюю часть блендера от рабочей;
2. С помощью канцелярского ножа снимите резиновую накладку на кнопку, и отверткой раскрутите болты, расположенные под ней;
3. Отверткой, со стороны кабеля питания, подденьте верхнюю крышку корпуса, и снимите аккуратно ее;
4. Извлеките из корпуса блендера схему, соединенную с кабелем питания;
5. Извлеките из корпуса пластмассовую часть, расположенную над вращателем;
6. Снимите пластмассовый наконечник с вала электромотора;
7. Измерьте диаметр вала штангенциркулем (если его нет, то для этих целей подойдет и канцелярская линейка);
8. Очистите корпус электромотора от масла и обезжирьте его поверхность при помощи спиртовой салфетки;
9. Наденьте на вал цанговый патрон соответствующего размера;
10. Установить на место кнопки включения нажимной механизм, управляющий как включением, так и отключением устройства;
11. Соберите блендер.

Как снять и поменять патрон

Понимать, как снять патрон у шуруповерта, нужно даже в том случае, если ремонт пока не и не предвидится.

Процедуру нужно периодически выполнять для плановой чистки и смазки.

Это повысит срок эксплуатации инструмента.

Есть различные способы снятия зажимного устройства.

Метод зависит от производителя шуруповерта и конкретного типа модели.

Ниже рассмотрим, как снять патрон «Бош» и «Макита».

На примере этих брендов можно будет управиться с инструментом других изготовителей – снять патрон «Интерскол», «Метабо», «Деволт», «Зубр» и т. д.

Нужно помнить, что снимаем патрон только с охлажденного инструмента.

Правильно снять нагретый элемент будет сложней, поскольку длительное время вращающиеся детали прочно фиксируются в гнезде.

Для начала рассмотрим, как открутить патрон с фиксирующим винтом.

Для этого понадобится шестигранник соответствующего размера.

Схема, описывающая, как поменять патрон при таком способе крепления:

• откручивают винт по часовой стрелке (если деталь с левой резьбой); для этого разжимают кулачки по максимуму; • вставляют ключ в кулачки и резко проворачивают его против часовой стрелки; для этого можно использовать подспорье – например, молоток; • откручивают патрон.

Далее о том, как заменить патрон с креплением другого типа.

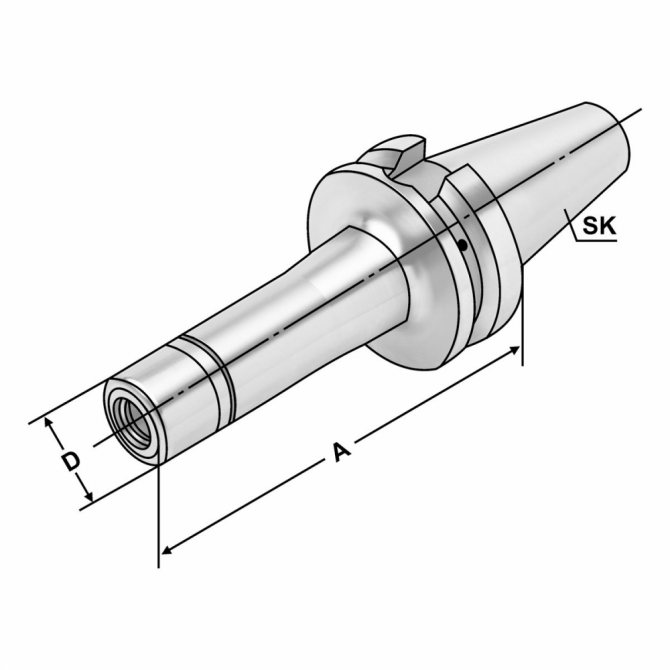

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

• простота конструкции;
• удобство применения;
• высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Как пользоваться устройством

Манипуляции не вызывают особых сложностей. Однако, как и работа со многими другими инструментами, требует аккуратности и соблюдения правил по технике безопасности. Основными требованиями принято считать:

1. Прежде, чем начать действия, необходимо убедиться в надежности закрепления сверла.
2. Заготовку нужно прочно зафиксировать.
3. Манипуляции с дрелью осуществляются обеими руками.
4. Без защитных приспособлений проводить действия с агрегатом строго запрещено.
5. Не рекомендуется прилагать максимальные физические усилия при работе с дрелью или шуруповертом. Давить на технику нельзя.
6. Если возникла необходимость переключить режимы работы, инструмент стоит полностью остановить. Нельзя этого делать в процессе проведения манипуляций.
7. По окончанию сверления не стоит прикасаться рукой к адаптеру. Он может разогреться и стать причиной ожога.

Где купить товар? Вопрос не вызывает особых сложностей. Желательно посетить специализированную торговую точку. Там можно ознакомиться с представленным ассортиментом, понять, что сколько стоит, пообщаться с профессиональным менеджером по продажам, в случае необходимости получить от него профессиональную консультацию.

Есть и другой вариант покупки – заказать изделие онлайн в интернет – магазине. Это позволяет сэкономить свободное время и немного денег. Однако, от получения некачественной модели никто не застрахован, даже если предварительно изучить характеристики выбранного устройства, просмотреть представленные фото, определиться с раскрученным брендом. Зачастую вместо дорогостоящего товара от зарубежного производителя приходит некачественная одноразовая китайская подделка. Многое зависит тут от порядочности поставщика.

Виды и особенности

В зависимости от области применения, конструктивных особенностей механизма, цанговые патроны разделяются на несколько видов:

• ER цанги. С двумя точками зажима и сквозным отверстием, наиболее часто используемый вид;
• для метчиков. С пазом квадратной формы, компенсирующих ось;
• сквозные и глухие. Первые обрабатывают детали неограниченной длины, вторые подходят для заготовок ограниченного размера, например, заготовок, у которых один конец запаян;
• с одной и двумя участками зажима. Второй вид, по сравнению с первым, более надежно фиксирует деталь за счет удержания в двух точках оси.

Фиксаторы цанговых патронов бывают двух типов:

• зажимные. Втулка изготовлена в виде нескольких пружинящих, соответствующих размеру крепежа, лепестков. Трехлепестковая втулка предназначена для обработки заготовок диаметром до 0,3 см, четырехлепестковые — от 0,3 до 8 см, шестилепестковые — для деталей более 8 см в диаметре;
• подающие. Цанга из стали оснащена тремя продольными канавками, образующими лепестки со сближающимися окончаниями. Хорошо пружинящая особенность конструкции предполагает легкую установку, надежное удерживание заготовки необходимого диаметра в патроне. В процессе работы подающий механизм с накрученной цангой начинает двигаться, что способствует еще более плотному сближению лепестков.

Подающий тип патрона является более надежным, но требует наличия специального ключа для фиксации. Зажимные типы применяют в тех случаях, когда необходима частая замены фрез во время работы.

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней; • зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон; • выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется; • необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Ручная дрель своими руками: инструкция по изготовлению

Маленькая электродрель нужна каждому, кто мастерит электронные поделки или занимается тонкими декоративными работами. Такая машинка идеально подойдет для выполнения мелких работ по дереву, пластику и металлу, сверления печатных плат.

Моторчик можно взять с фена или болгарки. Подойдет для изготовления поделки и электродвигатель от видеомагнитофона, двигатель от старого кассетного магнитофона.

Чтобы сделать электрическую мини-дрель нужно:

1. Соединить патрон с моторчиком. Сделать это, лучше всего, с помощью холодной сварки. Но работать нужно быстро и аккуратно: сварка быстро застывает и становится прочной, как железо. Переделать соединение, при неудаче, не выйдет.
2. Поместить патрон в баночку. Для лучшей фиксации, патрон необходимо обработать термоклеем.
3. Проделать во втором основании отверстие под выключатель. Лучше, если выключить будет небольшим, клавишным.

Ручная микродрель готова! Осталось лишь припаять к выключателю провода от мотора и питания, соблюдая полярность. Для питания мини-дрели будет достаточно батареек на 9-12v. Дополнительно можно сделать реверс на шестиконтактном переключателе.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Если ваша дрель крутится не в ту сторону – поменяйте местами расположение контактов проводов.

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели

можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку

. необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из
корпуса антиперсперанта
. в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Одним из основных недостатков сбора дрели своими руками из моторчика является меньшая мощность, в сравнении со стандартным аппаратом, и низкая прочность сверла.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки.

Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру

к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

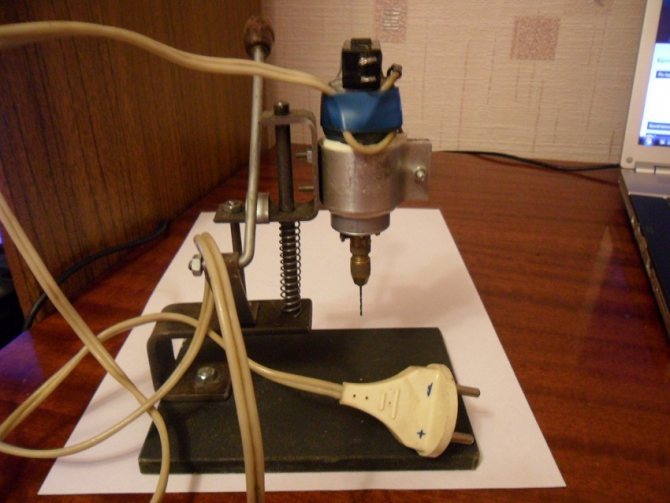

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Проблема расхода или отсутствия цанговых патронов особенно знакома ювелирам. Специалисты, занимающиеся изготовлением печатных плат, так же сталкиваются с означенной проблемой.

Цанговые патроны могут быть созданы самостоятельно из подручных средств. Однако существуют некоторые нюансы, которые и будут подробно освещены в нижеприведённой статье.

Сразу следует отметить, что изготовленная на скорую руку цанга будет неразборной. То есть вынуть из неё одно сверло и вставить другое, строго говоря, не получится. По этой причине методика изготовления больше подойдёт для тех, кто нуждается в создании большого количества одинаковых отверстий.

Итак, для создания самодельного цангового патрона нам понадобятся:

• сверло;
• болванка;
• стальная проволока;
• флюс для пайки;
• пяльник.

Изначально, следует намотать стальную проволоку на болванку в виде жёсткой пружины (полукольца подходят друг к другу максимально близко). Далее полученная конструкция должна быть хорошенько пропаяна.

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Рейтинг качественных недорогих адаптеров

DeWalt 200 mm DT-71517 (180181)

Незаменимый атрибут для шуруповертов. Представляет собой угловой держатель для бит. Длина – 200 мм. Твердого типа. Хвостовик рассчитан на шестигранник ¼. Держатель комбинированного вида. Количество элементов в наборе – 10 штук. Ударная функция не предусмотрена. Позволяет быстро и качественно закрутить и открутить крепежи, вне зависимости от вида шлиц. Дает возможность проводить манипуляции в труднодоступных участках.

Средняя цена – 1849 рублей.

Видео-обзор насадки:

Угловая насадка с комбинированным держателем отличается надежностью, удобством в эксплуатации и долгим сроком службы. Хвостовик под биты ¼. Не гибкий. Вес незначительный. Усиленная модель. Позволяет закрутить крепеж там, где обычный инструмент бесполезен или малоэффективен. Механизм редуктора обладает повышенной прочностью. Показатель крутящего момента – 20 Нм. Специалисты советуют выполнять манипуляции с устройством на первой скорости. Отзывы положительные. Брак в продажу не поступает.

Приобрести товар можно по цене 1149 рублей.

Hammer AB/20 (623053)

Достоинства:

• можно использовать для дрелей и шуруповертов;
• прочность используемого материала;
• повышает функционал инструмента;
• простота в использовании.

Недостатки:

• не найдены.

KWB/1181-00 (242841)

Бюджетный вариант углового адаптера. Подходит для шуруповертов и дрелей. Набор состоит из одного элемента. Ударная функция отсутствует. Размер насадки под оснастку – ¼ дюймов. Вес незначительный. Габариты – компактные. При изготовлении используется металл значительной толщины. Можно заказать с Али Экспресс. Продукция пользуется повышенным спросом у отечественных мастеров. Ускоряет процесс завинчивания метизов в труднодоступных местах.

Цена приобретения – 995 рублей.

KWB/1181-00 (242841)

Достоинства:

• недорогой продукт;
• брак к продаже не встречается;
• универсальность;
• надежность;
• компактность;
• долговечность.

Недостатки:

• не установлены.

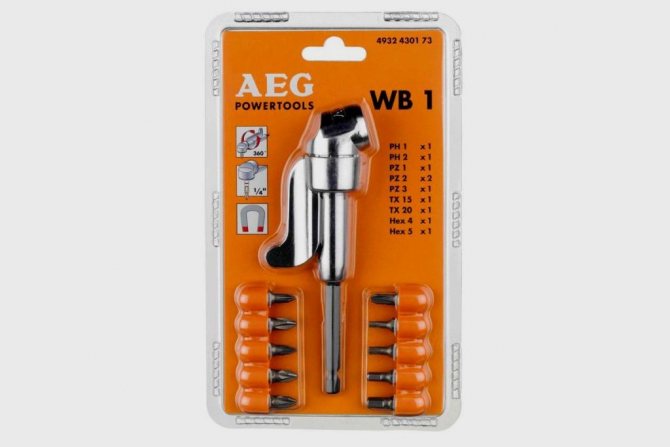

AEG/4932430173 (542052)

Угловой держатель для бит с шестигранным хвостовиком на ¼ дюйма. Держатель магнитного типа. Относится к твердому типу. В наборе присутствует 10 предметов. Вес – 30 грамм. Несмотря на китайское происхождение, претензии к товару не поступали. Станет незаменимым помощником для закручивания или откручивания крепежей в труднодоступных участках.

Цена покупки – 1534 рубля.

Видео-обзор адаптера:

Угловая насадка с магнитным держателем. Присутствует шестигранный вал на ¼ дюйма. Подходит для любого аккумуляторного шуруповерта. Смена сверл происходит легко и быстро. Угол наклона – 90 градусов. Функция ножниц и ударная отсутствует. Качество сборки и используемых материалов на высоте. Приобрести можно в специализированной торговой точке или заказать онлайн в интернет – магазине. Поможет мастеру справиться с самой сложной задачей – провести манипуляции в труднодоступных участках. В комплекте присутствует 9 предметов. Вес – 240 грамм.

Средняя стоимость – 1419 рублей.

KWB/1182-90 (700825)

Достоинства:

• надежность управления при завинчивании сверл;
• безопасность передачи энергии;
• долгий срок службы;
• надежность;
• износостойкость.

Недостатки:

• не выявлены.

Зубр 135 мм (Эксперт 26754-135) (400696)

Угловой переходник от отечественного производителя. Пользуется повышенным спросом у тех, кто занимается ремонтными работами на профессиональном уровне. Прельщает специалистов соотношение цены и качества. Длина – 135 мм. Держатель магнитный. В наборе только один элемент. Вес – 200 грамм. Присутствует дополнительная рукоятка. Отзывы положительные. Обеспечивает профессиональность и комфортность проделываемым манипуляциям.

Цена приобретения – 1119 рублей.

Зубр 135 мм (Эксперт 26754-135) (400696)

Достоинства:

• недорогая модель;
• универсальность;
• удобство в использовании;
• качество сборки;
• практичность.

Недостатки:

• не установлены.

FIT 37853 (188786)

Угловой магнитный держатель для бит. Угол наклона – 105 градусов. Прорезиненный. Твердый. Ударная функция производителем не предусмотрена. Подходит для работы с любыми электрошуруповертами и дрелями. При изготовлении используется инструментальная сталь и ударопрочный (ABS) пластик. На реализацию поставляется в блистерах. Пользуется огромной популярностью среди отечественных мастеров.

Реализаторы предлагают продукция по цене 929 рублей.

FIT 37853 (188786)

Достоинства:

• соотношение цены и качества;
• простота в использовании;
• универсальность;
• долгий эксплуатационный срок.

Недостатки:

• отсутствуют.

Metabo/627261000 (267813)

Угловой держатель для бит подходит к любому аккумуляторному шуруповерту. Оснащен хвостовиком Quick. Относится к твердому типу. Вес небольшой, габариты – компактные. Позволяет соединять элементы в труднодоступных местах. Работать с ним можно долгое время. При этом руки не устают. Больших усилий прикладывать не надо. При изготовлении применяются добротные материалы. Качество сборки на высоте.

Средняя цена – 2669 рублей.

Об этом и других аксессуарах к шуруповертам METABO — в видео:

Адаптер для аккумуляторных дрелей. Посадка под оснастку – ¼ дюйма. Угол наклона – 90 градусов. Не относится к гибкому классу. Отсутствует также ударная функция. Помогает справиться с работой в труднодоступных участках. К качеству сборки и используемым материалам претензий нет. Отзывы положительные.

Средняя цена – 1439 рублей.

Proline 31380/P (261336)

Достоинства:

• износостойкость;
• безопасность;
• функциональность;
• простота в эксплуатации.

Недостатки:

• не выявлены.

Sturm! PH2, 25mm (1041-02-AD) (547629)

Удобный и практичный угловой адаптер для шуруповертов с комбинированным держателем. Длина – 25 мм. В наборе присутствует 5 предметов. Хвостовик – шестигранник на ¼ дюйма. Гибкость отсутствует. Позволяет легко и просто выполнить манипуляции в пространстве, ограниченном шириной, высотой и длиной. Ускоряет процесс проведения действий в два раза.

Средняя цена – 563 рубля.

Sturm! PH2, 25mm (1041-02-AD) (547629)

Достоинства:

• соотношение цены и качества;
• практичность;
• удобство в использовании;
• износостойкость.

Недостатки:

• не найдены.

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

• с неподвижным механизмом;
• с выдвижным механизмом;
• с втягиваемым механизмом.

Каждая конструкция имеет свои особенности. Подающий тип выполнен в виде стальной втулки с 3-мя разрезами образующими лепестки, которые обладают пружинящим эффектом.

Тип F

Цанги типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

Тип LN

Цанги типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

Тип R

Типа R – являются цангами тянущего типа.

Тип T

Типа Т – зажимные.

Чертеж № 5 цанги BF

Тип BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

Цанги на вал 2 мм (0,1-3 мм) для микродерели

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Как определить метод крепления

Прежде чем разбираться с тем, как открутить патрон у шуруповерта, нужно определить способ фиксации.

Инструмент, в котором используется зажимное устройство с типом крепления конус Морзе, может иметь маркировку В10, В12, В14 и т.д.

Согласно ГОСТу, может быть 9 типоразмеров – от В7 до В45.

Число означает размер конуса.

Рядом в миллиметрах указывается диапазон диаметров хвостовиков крепежных изделий, которые подходят для крепления в этом шуруповерте.

Патрон шуруповерта с резьбовым креплением имеет иную маркировку.

На отечественных моделях можно встретить обозначение типа 1,0-11 М12х1,25.

Это маркировка в метрическом формате.

Цифры до буквы указывают допустимый размер хвостовика, остальная часть – размер резьбы.

В иностранных шуруповертах используется дюймовое обозначение.

Например , деталь может маркироваться так: 2-13 мм ½-20 UNF.

Здесь первые цифры – диаметр бит, дробь – диаметр резьбы в дюймах, 20 – число ниток в каждом дюйме.

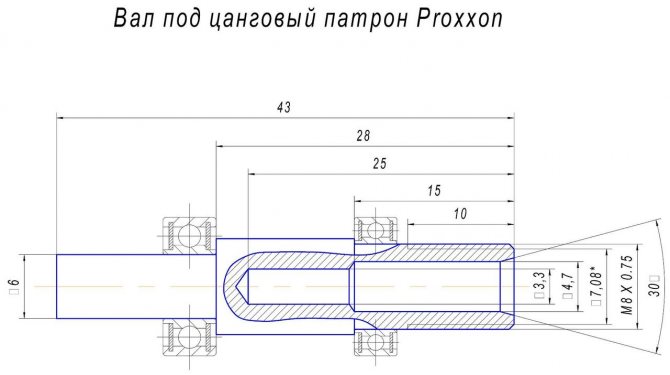

Гибкий вал для бормашины своими руками

Если вам необходимо передать вращение мотора гравера, дрели или бора на насадку, то вам понадобится гибкий вал. Это устройство состоит из заключенной в гибкую броню проволоки, свитой в несколько слоев, и

сможет значительно расширить функционал ротационного инструмента. Собрать гибкий вал можно самостоятельно.

Для этого понадобится:

• Латунная трубка;
• Две втулки М4 с резьбой;
• Вал из электрода (диаметр 5 мм) с резьбой М5;
• Переходник с внутренней резьбы М5 и наружной М8 на 0,75;
• Быстрозажимной мини-патрон;
• Зажим из просверленного по оси болта М12;
• Защита для соединения.

Собираем гибкий вал. Для этого вставляем в латунную трубку вал из электрода и надеваем на обе стороны трубки втулки М4. С одной стороны трубки накручиваем на втулку переходник, а на него – мини-патрон. С обратной стороны трубки располагаем зажим, с помощью которого соединяем вал из электрода с гибким. Для удобства можно сточить на наждаке головки винтов на зажиме. Надеваем на зажим специальную латунную защиту, и фиксируем ее крепежами. Изолируем соединение. Гибкий вал готов! Для удобства со стороны патрона можно разместить хомут с пластмассовой ручкой.

Читать также: Схема электроотопления в частном доме

Особенности проведения работ с помощью угловых адаптеров

Естественно, что при проведении работ с использованием угловых насадок, необходимо соблюдать правила техники безопасности. К тому же, во время работы желательно применять следующие практические советы:

• Бита либо сверло должны быть надежно закреплены в адаптере, равно как и сам адаптер должен быть надежно закреплен в основном инструменте;
• Если адаптер установлен на дрель, то ее предпочтительнее удерживать обеими руками;
• Вне зависимости от используемого для угловых работ прибора (дрель или шуруповерт), не следует чрезмерно давить на него;
• Запрещено изменять рабочий режим до полной остановки вращения прибора;
• Оператор должен использовать средства индивидуальной защиты во время работы;
• Сразу по завершении работы запрещено прикасаться к насадке, ибо она будет крайне нагрета.
