Как установить подъемник в гараже своими руками

Установка подъемника в гараже своими руками

При желании создать из обычного гаражного помещения настоящую мини-автомастерскую необходима установка подъемника в гараже, в этом случае можно производить практически любой ремонт легкового авто. Монтаж оборудования может быть выполнен своими руками, но прежде грамотно выберите подъёмник, ведь спешка при покупке сделает технику набором деталей.

Установка подъемников в автосервисе

Компания PRO-PODEMNIK оказывает услуги по установке автомобильных подъемников в автосервисах, мастерских, на станциях техобслуживания, в цехах транспортных компаний и т. д. Правильная установка автоподъемника является залогом его функциональности, эффективности и быстрой окупаемости. Мы выполняем монтажные работы в профессиональном качестве с гарантией по демократичной цене от 8000 рублей.

Монтируем разные виды автоподъемников:

ножничные;

грузовые;

пневматические; двухстоечные; четырехстоечные.

Производим установку строго по технологии с соблюдением правил техники безопасности. Такой подход обеспечивает безошибочную сборку и стабильную работу подъемной конструкции на протяжении всего срока службы.

— это процесс, который требует тщательного планирования и подготовки. Первым делом надо выбрать оборудование с учетом загруженности автосервиса, вида обслуживаемых транспортных средств. Фундамент готовят заранее. Обычно его делают из бетона с армированием. Можно использовать бетон с топпингом, технический керамогранит. Главное, чтобы покрытие было ровным и прочным. К монтажу приступают после того как застынет пол.

Отличия приводов подъемника

По типу привода оборудование бывает:

В свою очередь типы подъёмников градируются на:

Электромеханическая техника по типу подъемных опор подразделяется на:

Одно-двух-трёхстоечные,
Многостоечные,
Ножничные.

По количеству плунжеров гидравлическая техника бывает:

Одноплунжерной,
Двух-трехплунжерный,
Многоплунжерной.

Для оптимального выбора и установки оборудования отличия приводов принимают во внимание обязательно.

К недорогим подъемникам относится электромеханическое оборудование, которое отличается простотой конструкции и легкостью в обслуживании и эксплуатации. Из особенностей электромеханической техники выделим:

Отсутствие в комплекте стопоров,
Необходимость регулярно смазывать рабочие части,
Наличие трансмиссионного вала заметно повышает безопасность техники.

Если вы хотите, чтобы оборудование работало плавно и бесшумно, то выбирайте вариант с электрогидравлическим приводом. Небольшая переплата окупит себя при эксплуатации техники, а установка оборудования практически не отличается от монтажа других типов техники. Также при выборе электрогидравлического привода повышается скорость работ, что в ряде случаев имеет ценность для владельца гаража.

Обратите внимание! Если ваш выбор пал на двухмоторный подъемник для гаража, то выбирайте оборудование с качественной программой синхронизации. Если двигатели будут высшего класса, а программное обеспечение не очень, то работа техники станет не только неэффективной, но и небезопасной!

Особенности приводов подъемников

Существенное значение имеет тип привода подъемника. Стоимость находится здесь в прямой зависимости от комплектации, функционала. Более простой вариант – электромеханическая модель. Конструкция несложная, что обеспечивает простоту эксплуатации. Необходимо следить за соединениями, чтобы оборудование не износилось. Укажем наиболее важные моменты.

Электромеханические подъемники не имеют в составе стопоры. Это несколько понижает уровень безопасности, но увеличивает скорость и эффективность работы.
Можно сделать оборудование более долговечным, если вовремя смазывать его.
Модели с одним двигателем имеют цепные и ременные передачи, которые делают подъемник менее надежным. Более современный вариант имеет трансмиссионный вал, передающий на вторую колонку усилие. Это повышает уровень безопасности.
Если двигателя два, они синхронизируются специальной электронной программой. Крайне важно, чтобы система контроля была качественной, надежной, поскольку именно от нее зависит результативность работы и безопасность.
Электрогидравлический привод обеспечивает плавность и бесшумность, высокую скорость работ. При этом гарантируется и существенная экономия электричества.
Среди разных видов подъемников наибольшим устойчивым спросом пользуются двухстоечные и одностоечные. Они экономят площадь, отличаются простотой конструкции и надежностью.
Крайне важно учитывать и высоту потолка при выборе конкретного вида подъемника. К сожалению, в большинстве гаражных помещений потолки довольно низкие, что не позволяет размещать там крупногабаритное подъемное оборудование. Иногда, если есть такая возможность, стоит достроить гараж в высоту дополнительно.

Во внимание обязательно принимается скорость и высота подъема, уровень грузоподъемности, а также конструктивные характеристики. Помните, что это важное оборудование, поэтому стоит доверять только производителям с хорошей репутацией, опытом.

Надежная установка – обязательное условие успешной и безопасной работы

Многих интересует, как устанавливать подъемник в гараже. Важно сделать прочный фундамент, хорошо армировать и залить его, надежно закрепить конструкцию. В противном случае, даже качественное оборудование может стать опасным, неэффективным.

Минимальная высота опускания лап

Большое значение имеет нижняя точка опускания. Именно по ней и выбирают гараж с подъемником. Плоскость в нижней точке должна быть ровной. Минимальная высота опускания лам отличается у разных производителей. Однако стандарт есть: максимум в 110 мм и минимум в 95.

Определяем высоту потолка

Надо правильно рассчитать высоту потолка вместе с подъемником. Поднятый багажник в таком случае не учитывается. Вид оборудования тоже имеет значение. Когда модель имеет выдвижные лапы, надо вычесть из итоговой цифры высоту между днищем автомобиля и полом, это примерно 300 мм. Если подъемник эстакадный, в формулу добавляют высоту машины.

Обратите внимание на примерные параметры. Эстакадные подъемники составляют 440 см для внедорожника, а 3990 см для легкового авто. У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см.

Советы по выбору подъёмника для гаража

Для обычного гаража оптимальный вариант – это установка одно- или двухстоечного электромеханического подъемника, так как такой агрегат надежен и имеет достаточную для ремонта легкового авто грузоподъемность. Кроме этого, такой тип оборудования компактен (подойдёт небольшая высота помещения и меньше требований к размеру гаражного бокса) и не требует специальных знаний для обслуживания. Небольшой размер такой техники позволяет монтировать её даже в небольших помещениях при высоте потолка 2 метра.

Подъёмник более высокого класса редко используется для частных нужд, его место в автомастерской, а не в гаражном помещении.

Также обязательно принимайте в расчёт высоту помещения. Небольшая высота гаража для подъемника просто технически не позволит производить установку мощного оборудования, да и не нужно оно для частника.

Еще при выборе подъемника обратите внимание на:

Грузоподъёмность,
Скорость подъёма груза,
Особенности конструкции (размер, вес и конфигурация).

Не желаете сделать роковую ошибку и приобрести технику низкого уровня? Не доверяйте неизвестным производителям – советуем выбрать марки NORDBERG и Trommelberg.

Нюансы установки подъемника в гараже

Даже правильный выбор подъемника для гаража не гарантирует оптимальную работу оборудования, так как технике требуется качественная установка. В первую очередь гараж должен иметь надежный фундамент.

Площадка под грузоподъемную технику должна быть с толщиной бетона от 10 см, плюс при бетонировании проводится дополнительное армирование бетонного основания. Без армирования подъёмник продавит фундамент и оборудование придётся демонтировать до перезаливки бетона с учетом рекомендаций.

Если вы только покупаете гараж, то сразу уточните у продавца информацию о толщине стяжки и фундамента. Золотое правило – размеры помещения и габариты оборудования должны быть совместимы!

От этих данных и подбирается после размер, тип привода, высота и особенности грузоподъемной техники. Если требования к основанию проигнорировать, то вы повредите фундамент, выведете оборудование из строя и можете получить травму при работе с подъемником.

Помните – гараж и сложное оборудование для ремонта авто требует соответствующего подхода, если вы не разбираетесь в типах техники и не знаете, как правильно провести ее установку, то лучше потратьте деньги на специалиста.

При установке учитываете также:

Минимальную высоту опускания лап,
Размеры оборудования и помещения.

Нижняя точка опускания лап разная у разных производителей и находится в интервале 95-110 мм. В нижней точка основание должно быть ровным и прочным (читайте про армирование выше).

Высота потолка гаража для подъемника должна быть такой, чтобы машина могла подниматься на нужную высоту, при этом подъемник не должен застывать на половине подъёма из-за низкого потолка в гараже.

Если в гаражном помещении имеется подвал, то лучше сделать в нём нижние опоры, которые устанавливаются между основанием подвала и верхней плитой и бетонируются. Так снижается нагрузка на плиты перекрытия и уменьшается вибрация при работе оборудования под весом авто.

Желательно производить установку подъемника на шпильки марки M18 с длиной 30 см. Снизу закрепляется также металлическая пластина с толщиной металла 3-5 мм. Этот вариант подойдет для небольшого и среднего по размеру и весу подъемника. В автомастерских в любом случае требуется заливка фундамента с армированием и оборудование не устанавливается над подвалом, так как плиты перекрытия могут не выдержать веса грузового авто даже при устройстве дополнительных опор.

Подъёмник, который вы установите в гараж, поможет на месте обслуживать собственное авто, но важно грамотно отнестись к выбору оборудования. Также внимания требует и установка подъемной техники с учетом ее размера, типа, мощности и конфигурации.

Безопасность и надежность

Кроме цены имеются еще факторы, ставящие под сомнение самостоятельное изготовление автомобильного подъемника – безопасность и надежность. Даже не слишком большой автомобиль может весить больше тонны. Если подъемник не выдержит, автомобиль упадет на человека, находящегося внизу. Таких случаев много.

Подъемник может не выдержать по причинам:

Опоры конструкции плохо закреплены.
Стопорное устройство сломалось, так как имело неправильную конструкцию.
Масса автомобиля оказалась больше допустимой, в результате приводной механизм не выдержал.

Для самостоятельного изготовления подъемника обычно берут готовую разработку, надеясь, что ее разработчик правильно сделал расчет деталей на прочность, либо производят эти расчеты сами. Такой проект может выполнить только квалифицированный инженер, а простой водитель не способен это сделать. Также, нужно рассчитать, какая нагрузка может прилагаться к приводу и механизму тормоза.

Если эти расчеты выполнены неправильно, то такой подъемник становится смертельным устройством

Также важно правильно рассчитать и основание этой конструкции. Здесь нужно не только залить необходимый слой бетона, но и сделать крепления в заданных местах

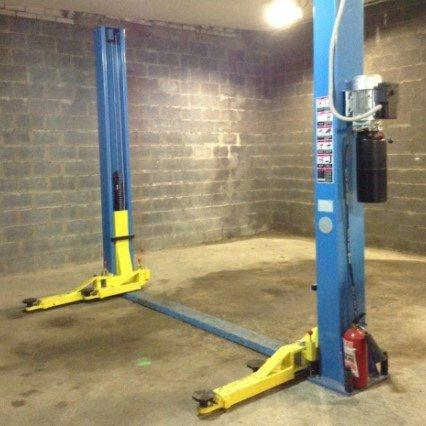

Как установить двухстоечный подъёмник?

Выбор и покупка двухстоечного подъёмника, это лишь часть работы, которую предстоит сделать перед тем, как начать использовать его у себя в автосервисе. Важным вопросом остаётся установка подъёмника. 90% наших клиентов доверяет установку нам, но некоторые решают самостоятельно справиться с этой задачей. Специально для тех, кто решил установить подъёмник у себя в сто или гараже, мы написали небольшую шпаргалку.

Далее мы покажем последовательность действий, которую нужно соблюдать для установки подъёмника:

1. Определяем место установки двухстоечного подъёмника, его наиболее удобное расположение для работы. Проверяем, чтобы к месту установки было проведено электричество.

2. Распаковка и проверка комплектующих. Проще всего убедиться в наличии всех деталей можно с помощью паспорта. Просто загляните в него и проверьте всё по списку.

Существует два варианта фундамента:

По паспорту изготовителя. По всему периметру помещения заливается стяжка толщиной не менее 200 мм.
Заливка тумб. Заливка тумб под стойки подъёмника размерами 1м*1м*1м. Это вариант используется, если невозможно сделать стяжку по всему периметру помещения.

Если стяжка пола залита марками бетона 150, 200 или 250, то рекомендуем применить химические анкера. Химический анкер – клей на основе эпоксидной смолы.

После заливки стяжки или тумб стоит подождать, согласно ГОСТу, 28 суток. Время высыхания химических анкеров зависит от следующих факторов: температура, влажность, плотность бетона, состояния грунтовых вод.

4. Установка двухстоечного подъёмника:

Устанавливаем стойки подъёмника вертикально друг напротив друга.

Между стойками крепим переездную планку (напольную пластину).
Далее с помощью уровня выравниваем стойки по горизонтали и вертикали.
Крепим стойку клиновым анкером, который входит в комплект поставки, к бетону. Просверливается отверстие в бетоне, в соответствии с диаметром анкеров. В это отверстие забиваем анкер и зажимаем моментным динамометрическим ключом.

Снимаем переездную рамку (напольную пластинку) и протягиваем троса с левой колоны в правую и наоборот, в соответствии со схемой в инструкции по эксплуатации подъёмника.

Подключаем гидравлические шланги к цилиндру в обеих стойках. Укладываем обратно переездную планку.

Надеваем подъёмные лапы на каретки и закрепляем с помощью пальца-фиксатора.
Вешаем двигатель на стойку и прикрепляем болтами. К двигателю подключаем шланг гидравлической системы.
Подключаем подъёмник к сети и заправляем бочок маслом.
Запускаем подъёмник нажав на кнопку подъёма. Для плавной работы подъёмника стоит 1-2 раза поднять лапы на максимальную высоту, до упора.

Проблемы, которые могут возникнуть во время работы с подъёмником, и их решения описаны в таблице ниже.

Разная высота кареток

Отрегулируйте натяжение кабелей и затяните гайки

Не работает система фиксации кареток
