Руководство по сгибанию металлического уголка

Как согнуть арматуру, лист металла и т.д. не имея специального инструмента



Если уж затеяли капитальный ремонт своими руками, независимо от того, где он проводится: дома или в квартире – то нужно быть готовым ко многим испытаниям.

В том числе может возникнуть ряд вопросов, которые решить, не имея должного опыта и специального оборудования, весьма затруднительно. Например, далеко не каждый знает о том, как согнуть лист металла, арматуру, профиль, уголок и т.д., получив при этом достойный результат.

В этой статье мы попытаемся ответить на «несгибаемые» вопросы, обойдясь при этом минимальным количеством инструмента.

Очень часто при монтаже металлических конструкций необходимо не только резать стальные листы, но и придавать им изогнутую форму. Сделать это можно и в домашних условиях, не тратя средства на услуги третьих лиц. Например, как согнуть лист металла? Для этого нам понадобится деревянный или резиновый молоток, клещи, стол. Если предполагается искривление под углом в 90 градусов, то такого набора инструментов должно хватить.

Лист просто свешивается с края стола, после чего равномерными постукиваниями в области изгиба добиваются нужного искривления. Если заготовка относительно мала, то можно воспользоваться тисками, в которых при помощи двух обхватывающих брусков можно прочно закрепить лист металла, а уже после этого искривлять его молотком.

При необходимости место изгиба можно прогревать газовой горелкой, но этот способ неприменим к оцинкованным изделиям!

Сгибаем лист металла

Если речь идет о тонком металлическом листе, то можно существенно упростить процедуру сгибания. Для этого в месте сгиба металл «царапается» (используем правило или металлическую линейку, в качестве резака – заостренный кусок ножовочного полотна по металлу). Прорезанный на половину толщины металл впоследствии легко гнется по очерченной линии. Можно сказать, что с тем, как согнуть лист металла, мы почти разобрались.

Гнём оцинковку

Как согнуть оцинковку? Это может быть либо оцинкованный металлический лист, либо уже готовое изделие, например, профиль. Лист изгибают так же, как и при сгибании любого другого металлического полотна. Как согнуть профиль? С ним придется повозиться.

Для получения большого радиуса кривизны квадратного или прямоугольного профиля можно использовать следующий метод: плотно набиваем профиль мелким песком, закупориваем оба отверстия деревянными кольями, и только после этого аккуратно постукивая киянкой изгибаем.

Чтобы изогнуть П-образный профиль (это, в принципе, касается и получения листов искривленной формы), необходимо дополнительно использовать предмет-форму, кривизна которого соответствует финишной детали. Для облегчения процесса сгибания можно вырезать в профиле треугольные элементы.

Затем сгибаемое изделие «оборачивается» вокруг предмета равномерными постукиваниями молотком. Важно! Чтобы сгиб был максимально ровным и правильным, удары молотка должны быть легкими и ложиться как можно ближе друг к другу.

Как согнуть оцинковку проще? Используя болгарку, делаем один-два разреза в области сгиба (тем самым конструкция временно ослабляется), загибаем изделие, после чего свариваем место изгиба. Такой подход актуально использовать при сгибании профилированных труб и изделий сложной металлической формы.

Помним о том, что нагревать оцинкованную сталь для упрощения искривления нельзя!

Пожалуй, одна из самых непростых задач стоит перед людьми, которые думают над тем как согнуть уголок. Чтобы получить цельное изделие придется попотеть, равномерно и неспешно выстукивая поверхность уголка, постепенно выгибая его. Рекомендуется использовать при этом газовую горелку, которой можно прогревать место изгиба. Можно поступить проще – воспользоваться болгаркой как в вышеописанном случае с оцинкованным изделием. Еще проще – купить уже изогнутое изделие, тогда вопрос «как согнуть уголок» отпадет сам собой.

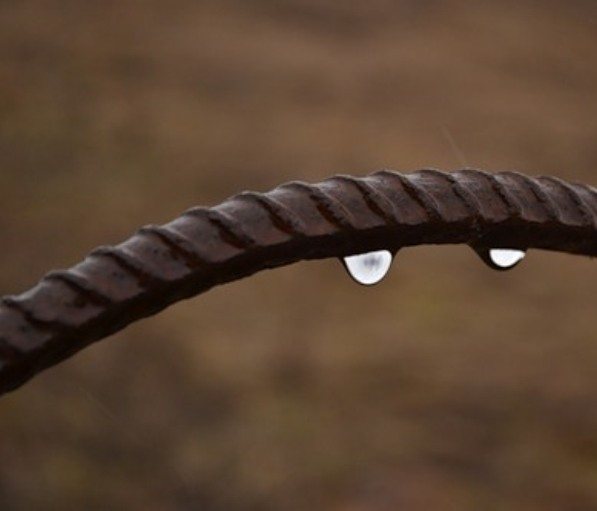

Как согнуть арматуру

В домашних условиях вполне можно согнуть арматуру, правда, многое зависит от ваших физических данных и диаметра металлического стержня. Как согнуть арматуру? Для этого нам понадобится два куска стальных труб, диаметр которых больше диаметра изгибаемого стержня.

Чем больше длина таких труб, тем проще будет сгибать арматуру (выигрыш в силе за счет рычага).

Все, что нужно сделать для того, чтобы согнуть арматуру – вставить ее в две трубы и, закрепив одну из труб (прижав ее ногой или уперев между столбами), орудуя второй как рычагом придать арматуре нужную кривизну. Вот и все!

Источник: https://CdelayRemont.ru/kak-sognut-armaturu-list-metalla-i-t-d-ne-imeya-specialnogo-instrumenta

Способ сгибания арматуры

Согнуть толстую арматуру под силу только физически подготовленному человеку. С этой целью необходимо воспользоваться двумя фрагментами труб из стали. При этом их диаметр должен превышать диаметр арматуры. В этом случае можно получить выигрыш в силе благодаря рычагу. Для сгибания арматура помещается внутрь обрезков трубы. При этом один фрагмент трубы должен быть надежно зафиксированным. Второй обрезок призван выполнять роль рычага, которым и искривляется стержень из металла.

Сварка изделий из металлического уголка

При изготовлении различных металлических конструкций, стальной угловой прокат (уголок) относится к наиболее часто применяемым материалам. Кроме сварки угловых заготовок между собой, часто возникает необходимость приварить уголок к трубе или к плоской поверхности. Такие соединения используют при строительных и монтажных работах, изготовлении мебели и поделок.

Виды соединения

Сварка стальных изделий с применением уголка сводится к нескольким основным видам соединений:

• стыковая сварка заготовок из углового проката;
• сварка угловых заготовок под углом 90 °;
• сварка угловой стали с другими изделиями.

Создавая конструкцию, хороший сварщик решает как минимум, две задачи. Первая заключается в том, чтобы сварить прочное изделие, успешно выдерживающее определенные нагрузки. Вторая задача в том, чтобы выполненная работа смотрелась эстетично. Ведь работа настоящего мастера всегда радует глаз.

Рассмотрим типовые примеры, показывающие, как сваривать железные уголки между собой, а также с другими поверхностями.

Стыковое соединение

Можно сварить куски углового профиля встык. Такой вид сварки часто требуется для того, чтобы удлинить имеющийся отрезок стали. Технология выполнения такого соединения проста и в основном не отличается от стыкового соединения листовых заготовок. Но некоторые особенности всё же имеются.

Как правильно изогнуть металлическую трубу, уголок или полосовой профиль?

Иногда может возникнуть необходимость согнуть металлическую трубу, металлический уголок или полосовой профиль в домашних условиях. Давайте выясним, как это можно сделать, не прибегая к услугам специалиста.

https://www.youtube.com/watch?v=oT8_D6E7r8U

Перед началом манипуляций нужно учесть, что с профилем толщиной до 5 миллиметров, а также с трубой до 15 миллиметров в диаметре можно работать, даже если заготовки холодные. В результате сгибания заготовок большего размера, без предварительного нагревания, могут образоваться трещины или разрывы.

Изгибаем полосовой профиль

При необходимости гнуть металлические полосы, их необходимо зафиксировать, например, в тисках, предварительно подложив металлические уголки, сберегая тиски от нанесения повреждений, а профиль от деформации (в случае с уголками мы увеличиваем площадь давления на точку полосы металла).

Затем, точными ударами молотка профиль сгибают до нужного угла. Чтобы металл не испортить и получить ровный изгиб, лучше ударять не по профилю непосредственно, а по ровному деревянному бруску, положенному на него.

Чтобы правильно изогнуть профиль, придав ему самую сложную конструкцию, перед работой нужно нанести на него риски в местах будущих изгибов.

Следует помнить, что идеально прямой угол практически невозможно получить в домашних условиях и минимальный радиус изгиба, при всем умении мастера, все же останется.

Изгибаем трубу

Трубы в холодном состоянии изогнуть намного сложнее, т. к. она при изгибании имеет внутреннюю сторону, которая сжимается, и внешнюю, которая значительно расширяется, растягиваясь, холодная труба может деформироваться и попросту лопнуть.

Чтобы этого не произошло, следует наполнить трубу сухим песком, что распределит давление, сделает изгиб более естественным, не допустив излома. Для этого засыпают сухой однородный песок в трубу, предварительно закрыв выход деревянной или пластиковой заглушкой (можно приобрести на металлобазах под ваш диаметр трубы). Засыпая песок, трубу нужно постукивать для уплотнения содержимого, а затем закрыть вход.

После этого трубу изгибают, плотно зажав один из концов в тисках и применяя физическую силу. Желательно, конечно, для этого использовать трубогиб (специальный станок для сгибания труб), так как в случае с тисками особые требования предъявляются к их опоре (точка опоры должна выдерживать значительные нагрузки на сдвиг и отрыв от земли).

Лучше всего подлежат гибке медные и алюминиевые (наиболее пластичные) трубы. Их чаще всего используют в сантехнике — здесь без специализированного инструмента не обойтись (чаще всего трубогибы сантехнические работают с радиусным искривлением труб).

Сложнее ситуация обстоит со стальными или оцинкованными трубами.

Первые гнуть значительное труднее, оцинкованные же трубы гнуть вовсе не рекомендуется, так как на изгибах образуются мелкие трещины верхнего защитного слоя, и труба будет ржаветь, а при нагревании цинк может испарится и в месте сгиба все равно начнется коррозия, даже если трещин нет.

Для успешного сгибания стальных, чугунных труб, а также труб из различных сплавов, можно прогреть место будущего изгиба паяльной лампой. Однако, необходимо помнить, что, грея трубу без меры, можно значительно изменить структуру металла и повысить его хрупкость.

Гнем уголок

С уголками, как и с трубами дело обстоит сложнее, чем с простыми полосами.

Самым действенным вариантом получения изогнутого металлического уголка будет следующая операция – в требуемом месте сгиба делается вырез на одном и ребер металлического уголка и тогда изделие гнется здесь как обычная полоса металла (до тех пор, пока это позволяет сделать вырез).

Чтобы получить правильный угол сгиба, понадобится некоторая практика и правильный расчет вырезаемого участка, так как именно от него будет зависеть конечный угол сгиба.

Более сложным вариантом будет изгибание уголка без надрезов. В этом случае, как и квадратным профилем, угол изгиба будет незначительным, так как острые углы приведут к трещинам в материале. Для такого изгиба требуется сильный рычаг и надежная опора с фиксацией изделия. При ребрах уголка более 15 мм потребуется нагревание места сгиба.

Выводы

Качественно изогнуть трубу или полосовой профиль в домашних условиях не так просто. Но, как и в любом деле, здесь важен навык и знание основных особенностей и правил процесса. Попробовав несколько раз, работая с разными материалами, вы вскоре станете экспертом в этой области и добавите новое умение в копилку домашнего мастерства.

Принцип сгибания листового металла

Листовой металл сгибается при помощи молотка, выполненного из резины или дерева, клещей и ровной поверхности, роль которой может сыграть стол. При создании прямого угла другие инструменты не понадобятся. Лист из металла надо сначала свесить со стола, а затем в зоне изгиба производить не слишком сильные постукивания до получения требуемого искривления. При небольших размерах листа можно применить тиски. Их обхватывающими брусками металл надежно фиксируется, а само изгибание производится молотком.

Как соединять отливы на углах в 90 градусов?

Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.

Есть два способа, о которых я слышал, но никогда не использовал:

• Пайка. Даже не представляю, как это делать.

• Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.

У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:

1. Соединение отливов под углом в 90 градусов (в этой статье).
2. Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
3. Прямое соединение отливов. Без углов.

Ну вот, давайте и рассмотрим подробнее первый способ.

Как соединять отливы под углом в 90 градусов?

Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.

Инструменты

Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:

• Ножницы по металлу
• Плоскогубцы
• Угольник 90 градусов
• Угломер
• Карандаш
• Ручной клепочник
• Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
• Шуруповерт
• Шурупы (клопы или 4,2 х 25 со сверлом)
• Герметик под цвет отливов (как правило белый)
• Монтажная пена
• Пистолет для монтажной пены
• Рулетка
• Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)

Кажется такое простое дело, а сколько инструментов и расходных материалов требуется. Ну впрочем у монтажника окон этот список гораздо больше.

Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.

Как соединять отливы?

Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.

Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.

1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.

Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.

2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.

Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.

Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.

Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:

— либо угломером от уже поставленной метки до внешнего края отлива

— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине. После чего можно соединить полученные метки. Такая разметка будет более точной.

Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.

3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.

Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.

Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от . Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»

Важно. Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.

4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.

Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.

Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.

Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально. Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.

Важно понимать. Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).

Источник: https://lankins.ru/montazhnikam/kak-soedinyat-otlivy-na-uglax-v-90-gradusov.html

Сгибаем профильную трубу в домашних условиях без трубогиба несколькими способами

При строительстве малых архитектурных форм, изготовлении козырьков, навесов, или монтаже систем отопления (водоснабжения), домашние мастера сталкиваются с необходимостью согнуть профтрубу. При массовом производстве металлоконструкций, особенно в профильных мастерских, используют трубогибы промышленного изготовления.

Такие приспособления позволяют быстро и без дефектов загнуть профтрубу размером от 20 до 40 мм. Однако покупка трубогибочного оборудования для разового применения нерентабельна, в ряде случаев дешевле обратиться в мастерскую и оплатить работу по формовке профиля.
