Электрический Отбойный Молоток Как Работает По Бетону

Август 27, 2022 Оборудование и неисправности kmelectric

Отбойные молотки сегодня активно используются в строительном процессе. Стоит ли говорить о том, что по мощности оборудование может различаться разительно. Естественно, это затребует различного подхода в эксплуатации. Отметим, что при выполнении определённых работ отбойный молоток вполне может быть использован и в бытовых условиях (домашним мастером, к примеру, для трамбовки аллеи на приусадебном участке – используется специализированная насадка на отбойный молоток).

В нижеприведённой публикации будут даны наиболее распространённые рекомендации, обеспечивающие комфорт и безопасность во время работы с отбойным молотком. Безусловно, вне зависимости от сложности работ категорически требуется использование индивидуальных средств защиты.

Инструкция по охране труда при работах с молотком ручным электрическим

1.1 К самостоятельной работе с молотком ручным электрическим допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, вводный инструктаж, первичный инструктаж, обучение и стажировку на рабочем месте, проверку знаний требований охраны труда, имеющие группу по электробезопасности не ниже II. 1.2 Работник обязан: 1.2.1 Выполнять правила внутреннего трудового распорядка. 1.2.2 Правильно применять средства индивидуальной и коллективной защиты. 1.2.3 Соблюдать требования охраны труда. 1.2.4 Немедленно извещать своего непосредственного или вышестоящего руководителя о любой ситуации, угрожающей жизни и здоровью людей, о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния своего здоровья, в том числе о проявлении признаков острого профессионального заболевания (отравления). 1.2.5 Проходить обучение безопасным методам и приемам выполнения работ и оказанию первой помощи пострадавшим на производстве, инструктаж по охране труда, проверку знаний требований охраны труда. 1.2.6 Проходить обязательные периодические (в течение трудовой деятельности) медицинские осмотры (обследования), а также проходить внеочередные медицинские осмотры (обследования) по направлению работодателя в случаях, предусмотренных Трудовым кодексом и иными федеральными законами. 1.2.7 Уметь оказывать первую помощь пострадавшим от электрического тока и при других несчастных случаях. 1.2.8 Уметь применять первичные средства пожаротушения. 1.3 При работе с молотком ручным электрическим возможны воздействия следующих опасных и вредных производственных факторов: -повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека; -повышенный уровень вибрации; -повышенная или пониженная температура воздуха рабочей зоны; -повышенная влажность воздуха; -расположение рабочего места на значительной высоте относительно поверхности земли (пола, перекрытия); -недостаточная освещенность рабочих мест; 1.4 Работник должен быть обеспечен спецодеждой, спецобувью и другими средствами индивидуальной защиты в соответствии с Типовыми отраслевыми нормами бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты и Коллективным договором. 1.5 Запрещается эксплуатировать молоток ручной электрический при возникновении хотя бы одной из следующих неисправностей: -нечёткой работы выключателя; -вытекания смазки из редуктора или вентиляционных каналов; -появления дыма или запаха, характерного для горящей изоляции; -появления повышенного шума, стука, вибрации; -поломки или появления трещин в корпусных деталях. 1.6 Все работы по подготовке молотка ручного электрического к работе должны производиться при отключённой от сети штепсельной вилке. 1.7 При работе в условиях низких температур, из-за загустения смазки молоток не всегда может входить в рабочий режим. Поэтому для разогрева молотка необходимо обкатать его на холостом ходу от 10 до 20 минут (в зависимости от температуры окружающей среды).

1.8 В процессе работы необходимо следить за нагревом молотка. Практически нагрев определяют обнажённой ладонью руки, приложённой к поверхности корпуса. При нагреве рука не выдерживает прикосновения, при этом молоток ручной электрический должен быть отключён от сети. 1.9 В случаях травмирования или недомогания необходимо прекратить работу, известить об этом руководителя работ и обратиться в медицинское учреждение. 1.10 За невыполнение данной инструкции виновные привлекаются к ответственности согласно законодательства Российской Федерации.

Функциональные особенности отбойного молотка

Отбойный молоток отличается многофункциональностью, используется преимущественно в дорожно-ремонтных работах и строительной сфере. Незаменимое устройство при демонтаже бетонных, кирпичных и металлических конструкций, при разрыхлении асфальтобетонных покрытий и мерзлого грунта.

Агрегат отличается высокой мощностью и производительностью. Его мощность определяется количеством ударов, вырабатываемых инструментом за одну минуту. Главным исполнительным органом инструмента является пика, которую в движение приводит боек. Пика под механическим воздействием бойка совершает возвратно-поступательные движения, в результате которых происходит деформация и полное разрушение рабочей поверхности.

Техника безопасности при работе отбойным молотком

В связи с мощностью вибрации и грубой энергией, которую вырабатывает отбойный молоток, рабочий должен соблюдать технику безопасности при использовании данного инструмента. Требуется обязательное применение защитных средств. Техника безопасности обусловлена следующими правилами:

1. Работу с помощью отбойного молотка следует осуществлять только после прохождения специального обучения и подготовки.
2. Рабочий инструмент необходимо проверить на целостность и его исправность, перед тем как приступить к использованию. Произвести тщательный осмотр затяжки винтов и оценку надежности крепления зубила. Если инструмент не использовался продолжительное время, необходимо дать ему поработать несколько минут вхолостую.
3. Запрещено совершать какую-либо работу при помощи инструмента без использования специальных защитных средств. Оператор должен быть в каске и защитном костюме, продолжением которого является антивибрационные рукавицы и специальная защитная обувь. Обязательны защитные очки, беруши и респиратор.
4. В рабочем состоянии отбойник следует крепко удерживать обеими руками. Только в случае необходимости производить легкое надавливание инструментом на рабочую поверхность.
5. Отбойник рекомендуется погружать в обрабатываемый материал под прямым углом. Небезопасно выполнять дробление рабочей поверхности отбойным молотком под наклоном, в большинстве случаев неправильная работа приводит к серьезным травмам.

Внимание! В рабочем состоянии инструмент следует держать только за изолированные ручки. Если произойдет пробитие пикой электропроводки, изолированные ручки защитят рабочего от удара током.

1. Использование электрического отбойника при обработке цельного и твердого куска материала должно проводиться с учетом специальной техники. При дроблении монолитного камня твердой породы обработку необходимо начинать с одного края и плавно вести до конца по линии скола. Если рабочая пика отбойного молотка застряла в материале, извлекать ее следует легким покачиванием инструмента.
2. При завершении работы необходимо отпустить кнопку включения и прижать отбойник к рабочей поверхности до полной остановки. Во избежание ожогов и травм, запрещено прикасаться к рабочим поверхностям.
3. Строго запрещено направлять работающий агрегат в находящегося рядом человека.
4. Не рекомендуется использовать инструмент без нагрузки или в качестве лома в спящем режиме.
5. Запрещено использовать инструмент более чем 6 часов. Оптимальный режим работы – 1 час работы и 20 минут отдыха.

Электрический отбойный молоток и разновидности пик

Для небольших объемов работ удобнее и выгоднее использовать электрические отбойники. Электрические отбойные молотки не производят высокую вибрационную энергию, сильный шум и запыленность.

Электрический инструмент может быть оснащен различными видами пик. Каждая пика имеет свое предназначение для выполнения определенной задачи.

Основные виды пик:

• Пика-ломик. Данный вид пики предназначен для демонтажа кирпичных, бетонных, асфальтных покрытий. Легко справляется с разрыхлением промерзшего грунта и дроблением горных пород.
• Пика-лопатка. Используется для выравнивания кромки асфальтированных поверхностей.
• Зубило. Используется преимущественно для разрубки, дробления и пробивания любого материала.

Особое значение имеют вес и габариты электрического отбойника. Легковесные отбойники до 6 кг используются для выполнения отделочных работ. Удобны в использовании при работе на высоте.

Отбойники весом до 10 кг используются для дробления горизонтальной рабочей поверхности. Широко применяются для рубки окалины и пробивания горизонтальных бетонных поверхностей.

Важно! При вертикальных работах рекомендуется использовать отбойник с Т-образной рукояткой, при горизонтальной работе подойдет инструмент с D-образной рукояткой.

Тяжеловесные отбойники до 30 кг используют преимущественно для пробивания и дробления грунтовых и фундаментных поверхностей.

При работе отбойником следует неукоснительно соблюдать все требования безопасности. Выполнение вышеперечисленных правил позволит избежать преждевременного выхода из строя инструмента и травм при выполнении работы.

Отбойный молоток электрический Makita (Макита) цена, возможности и характеристики

Ремонтно-строительная работа, процесс трудоёмкий, требующий применения специальных инструментов. Их использование облегчит труд строителей, повысит качество, сократит время ремонта.

Сегодня отбойный молоток электрический Makita цена, которого разнится по объективным причинам, о них мы поговорим позже, является действующим помощником. Он может справиться с кирпичной кладкой, кафельной плиткой. Поможет разрушить бетон, те так, конечно, как гидроклин, но тоже хорошо.

Изначально отбойник применяли при проведении ремонтных дорожных операций. С его помощью снимали старый слой асфальтового покрытия. С его помощью и сегодня добывают уголь.

Сегодня отбойник, это не примитивное устройство, узкой направленности. О его предназначении пойдёт речь ниже.

Неограниченные возможности отбойника

По своей конструкции он отдалённо напоминает знакомый нам перфоратор. Хотя есть отличие –не производит вращательных движений. В основе лежит принцип: ритмичные возвратно-поступательные движения. Они могут доходить до 1500 ударов в минуту. Эти движения направлены на боёк, который взаимодействует привод. Именно от привода зависит, каким образом, и за счёт чего, осуществляется процесс.

Классификация:

1. Молоток, работающий на бензине.
2. Пневматический принцип действия.
3. Отбойник, работающий на электричестве.

Молоток, работающий на бензине

Его главное достоинство – это автономность. Многие строительные организации отказываются от услуг старого, проверенного дорожного бойца. Рост цен на топливо, повышенная шумность в работе и загрязнение им воздуха (большой выброс выхлопных газов в атмосферу) делают его мене привлекательным.

Пневматический отбойник

Но именно он является незаменимым помощником при проведении операций с повышенной нагрузкой. Им сегодня оснащены бригады дорожной службы и шахтёрские коллективы. В этом нет ничего удивительного. Многие шахты по выбросу метана считаются взрывоопасными. А добыча угля в этих условиях возможна инструментом, который взрывобезопасен и нейтрально относится к влаге.

Электрические отбойники

Сегодня набирают обороты применение отбойной техники питающейся эклектической энергией. Небольшого веса, компактные и практически бесшумные, они сегодня желанные помощники во многих сферах хозяйства.

Давайте представим многоэтажный жилой дом. Проведения ремонтных работ с применением пневмооборудования. Нам кажется, жильцы грохот долго терпеть не будут. Другое дело использование тихого помощника, электрического отбойника.

Рабочий инструмент в отбойниках – это пика, имеющая всевозможные формы для разных работ. Существуют: пика-ломик (для разрушения стен и рыхления поверхностей), пика-зубило (для перерубки чего-либо), пика-лопатка (для скалывания и выравнивания кромок твердых тел).

Для каких целей приобретается электроотбойник?

Прежде чем отправиться за покупкой, нужно чётко представлять, для каких целей необходим инструмент? Как и в каких условиях будет использоваться. В продаже есть молотки для работ на высоте, для проведения технически несложных отделочных работ и мелкого ремонта.

Вес изделий этого направления не превышает 7 кг. Средней тяжести отбойный молоток вести в пределах 10 кг. Вес тяжёлого изделия доходит до 40 кг. Они используются при ведении земляных работ, снятия старого дорожного полотна. С их помощью разрушают фундамент.

Это неполный перечень применения отбойной техники. Естественно, что в зависимости от функционального назначения и технических возможностей, стоимость на изделия разная.

Важно! Перед покупкой конкретного изделия уточняйте предварительно цену на интересующий вас отбойный молоток.

Также рекомендуем ознакомится с инструментом, с помощью которого вы с лёгкостью всё уберете после работы перфоратора.

Отбойный молоток электрический Makita

В продаже есть множество разновидностей надёжных японских технических изделий. Можно подобрать электрического помощника профессионалам. Широкий выбор изделий для проведения домашних работ.

Отбойный молоток электрический цена, на который колеблется от его «начинки» и предназначения, можно приобрести в специализированных магазинах или в интернете.

Хотя, как нам кажется, покупку этого инструмента лучше совершать в магазине узкой специализации.

Общение вживую с продавцом консультантом не помешает. Наоборот, он профессионально ответит на все вопросы, даст рекомендации с учётом специфики проведения работ. Тем более, что ассортимент, более чем впечатляющий.

От «мелкого» изделия до строительных монстров – разрушителей. Электрический отбойный молоток Makita может использоваться при проведении дорожных работ, окажет помощь в демонтаже любой сложности.

Домашние помощники помогут «снести» перегородку из гипсокартона.

Также рекомендуем статью о дрелях ударного типа, их свойствах, и принципе работы.

Отбойный молоток электрический Makita характеристики инструмента

Основные характеристики:

1. У изделия, надёжная электронная система, контролирующая обороты.
2. Скорость вращения подбирается автоматически.
3. Стальной патрон защищён. Смена насадок происходит быстро.
4. Отбойный молоток электрический Makita фото, представлено в интернете, имеет регулировку частоты, которая выполняется с помощью переключателя.
5. Силовой агрегат с высоким КПД (коэффициентом полезного действия).

Давайте на примере Makita HK0500 рассмотрим технические возможности японского изделия:

• вес изделия 3 (три) кг.
• Производит в минуту 3500 ударов. Это максимум на что он способен. Минимально выдаёт
• 2000 (две тысячи) ударов.
• Входная мощность — 0,55 кВт;
• Сила удара 2,8 Дж;
• Стальной патрон — SDS-plus;
• Его длина — менее 0,5 м (46,8 см);
• кабель — 5 м.

Область применения :

• эффективное снятие старых отделочных материалов;
• штробление стен;
• возможность пробития отверстий для окон и дверных проёмов;
• демонтаж монолитной конструкции;
• разрушает фундамент, стены. справляется с железобетонными перекрытиями.

Выводы

Главным преимуществом считается практически бесшумная работа. Мы уже привыкли к японскому качеству и стабильной работе техники мастеров Страны восходящего солнца. Радует широкий выбор изделий компании Makita.

Отбойный молоток электрический Makita отзывы, о котором выложены в интернете, может радовать профессионалов и любителей.

Все они тепло отзываются о его технических характеристиках, отмечают возможность продолжительного ведения работ без каких-либо отклонений.

Рекомендует к прочтению статью с обзором перфоратора Makita HR2450.

Источник: https://betonzone.com/ispolzovanie-elektricheskogo-otbojnogo-molotoka-makita

Как работать отбойным молотком?

Август 27, 2022 Оборудование и неисправности kmelectric

Отбойные молотки сегодня активно используются в строительном процессе. Стоит ли говорить о том, что по мощности оборудование может различаться разительно. Естественно, это затребует различного подхода в эксплуатации. Отметим, что при выполнении определённых работ отбойный молоток вполне может быть использован и в бытовых условиях (домашним мастером, к примеру, для трамбовки аллеи на приусадебном участке – используется специализированная насадка на отбойный молоток).

В нижеприведённой публикации будут даны наиболее распространённые рекомендации, обеспечивающие комфорт и безопасность во время работы с отбойным молотком. Безусловно, вне зависимости от сложности работ категорически требуется использование индивидуальных средств защиты.

Сколько можно времени работать на отбойном молотке в 8 часов графики.

Сколько можно времени работать на отбойном молотке в 8 часов графики.

Ответы на вопрос:

Игорь, Статья 94. Продолжительность ежедневной работы (смены)

Продолжительность ежедневной работы (смены) не может превышать:

Для работников, занятых на работах с вредными и (или) опасными условиями труда, где установлена сокращенная продолжительность рабочего времени, максимально допустимая продолжительность ежедневной работы (смены) не может превышать:

Продолжительность ежедневной работы (смены) творческих работников средств массовой информации, организаций кинематографии, теле-и видеосъемочных коллективов, театров, театральных и концертных организаций, цирков и иных лиц, участвующих в создании и (или) исполнении (экспонировании) произведений, в соответствии с перечнями работ, профессий, должностей этих работников, утверждаемыми Правительством Российской Федерации с учетом мнения Российской трехсторонней комиссии по регулированию социально-трудовых отношений, может устанавливаться коллективным договором, локальным нормативным актом, трудовым договором.

Игорь. Работа на отбойном молотке является вредной.

Для работников, занятых на работах с вредными и (или) опасными условиями труда, где установлена сокращенная продолжительность рабочего времени, максимально допустимая продолжительность ежедневной работы (смены) не может превышать:

Для обеспечения требования норм по защите работника от воздействия вибрации, продолжительность работы одного работника молотком ручным электрическим в течение смены (8 часов) должно быть не более 30 минут.

Источник

Различная ударная мощность

Отметим, что отбойный молоток может быть использован для следующих целей:

• удаление слоя асфальта;
• разрушение бетона;
• работа со скальными породами;
• трамбовка и т.д.

Безусловно, большая часть вышеозначенного оборудования работает от сжатого воздуха. Рядом располагается мобильный компрессор. Между тем, главное заключается в рабочей части инструмента.

К примеру, чем прочнее материал, тем больше требуется коронка. Кстати говоря, для выполнения работ с гранитом и асфальтом рекомендуется использовать широкие коронки. При этом заглублять инструмент сильно не следует.

Высока вероятность блокировки. Часто вытащить инструмент можно без дополнительной помощи. Необходимо лишь раскачивать его из стороны в сторону.

Что такое отбойный молоток, принцип его действия

Устройство представляет собой ударный инструмент, предназначенный для работы по разбиванию и раскалыванию скальных осадочных пород, бетонных конструкций, асфальта и т.д. Управление молотком производится оператором вручную, регулируется направление удара, частота и длительность воздействия на обрабатываемую поверхность. Так как силовое воздействие передаётся на рабочий орган (пику, лопатку,зубило и т.п.) от бойка, приводимого в действие сторонним источником энергии, устройство относится к механизированному классу инструментов. Привод может быть

• электрическим;
• пневматическим;
• гидравлическим;
• бензиновым.

Количество ударов варьирует от 15 до 45 Гц. (т.е. 15–45 рабочих движений бойка в секунду).

Кроме ручных отбойных молотков существуют станковые машины, использующие аналогичный принцип работы. Их применяют при разработке горных пород в шахтах и открытых карьерах. Изобретателем станков считается французский инженер Жермен Соммейе (конец 50-х годов 19 столетия).

Устройство отбойника

Несмотря на многообразие видов, их принцип действия ничем не отличается. Рабочая часть представляет собой зубило, пику или долбёжную лопатку. Это, как правило, изготовленный из высокопрочной стали шестигранник, заострённый на конце. В действие его приводит боёк, который получает импульс от приводного механизма. Боёк и поршень устанавливаются в гильзе. Между ними находится воздушное пространство, которое сжимаясь, толкает боёк по направлению к пике. Такая конструкция необходима для того, чтобы разрушающая сила не имела прямого приложения к приводному механизму. В противном случае, удары в 30–50 кДж. быстро разрушили бы шток двигателя. Во время обратного хода поршня, внутри гильзы образуется пониженное давление воздуха, которое «втягивает» боёк в исходное положение и цикл повторяется снова. Независимо от конструктивного решения привода, механическая часть отбойника остаётся неизменной.

Видео: принцип действия техники этого типа

Используемые рукоятки и пики

При работе с бетоном (подразумевается прочный бетон (не менее М400)) на отбойный молоток устанавливаются специальные пики. Они отличаются более широкой рабочей поверхностью.

В виду этого отделение слоёв осуществляется значительно проще. Кроме того, заблокировать подобный инструмент становится практически невозможно.

Отбойный молоток может комплектоваться различными ручками в зависимости от направления работы. К примеру, если выполняется дробление породы сверху вниз (или удаление асфальта), профессионалы советуют использовать Т-образную ручку. При этом сам инструмент направляется ногами.

При работе с под углом более подходящей считается ручка D-образная.

Техническое обслуживание отбойного молотка

Это в силу простоты конструкции и предназначения достаточно надёжный и «неубиваемый» инструмент. Специалисты по ремонту оборудования отмечают, что 70% случаев поломок связаны с перегрузками и недобросовестным отношением к эксплуатационным нормам.

Избежать преждевременного износа помогут простые правила.

Нужно помнить, что новый инструмент, полученный с завода, необходимо разобрать, очистить от консистентной смазки, тщательно промыть все составляющие в керосине. Только после этого производится сборка и молоток готов к работе. Подавляющее большинство изготовителей, предусматривает определённый период хранения изделия и защищает инструмент от коррозии, покрывая его защитными составами, которые нужно удалить.

Техническое обслуживание включает в себя два следующих вида:

• ежесменное, которое проводится каждый день перед началом работы;
• ежемесячное, производимое один раз в месяц в стационарных мастерских и предполагающее полную разборку, промывку и смазку.

Расходные материалы, которые изнашиваются постоянно, нужно менять по мере их годности. Долото и пику можно затачивать самостоятельно. Для этого используют болгарку или стационарный точильный станок. При этом важно сохранить правильный угол заточки. Запрещается «править» точилом хвостовик — это приводит к увеличению технологических зазоров со всеми вытекающими отсюда последствиями.

Работа с отбойным молотком. Виды инструмента и инструкция по работе

Работа с отбойным молотком требует тщательного соблюдения техники безопасности. Сейчас отбойники применяют в качестве многофункционального инструмента как на крупных строительных площадках, так и при ремонте в бытовых условиях. Чтобы модель наилучшим образом подходила для выполнения той или иной задачи, необходимо заранее ознакомиться с параметрами и характеристиками модели.

Основные характеристики:

• Мощность;
• Сила удара;
• Частота ударов;
• Вес.

Важнейшим параметром является мощность. От неё зависит, какой по толщине материал сможет «преодолеть» инструмент, а также время непрерывной эксплуатации. На разных аппаратах мощность отличается от 500 до 2000 Вт.

Сила удара указывает, сколько материала можно сбить за один удар. От этого параметра зависит производительность, а также вес.

Частота — количество ударов в минуту. Как правило, чем меньше сила удара, тем больше частота.

По весу перфораторы можно разделить на легкие, средние и тяжёлые. К легким и компактным относят молотки весом 5-6 килограмм, которые часто применяют для выполнения задач на высоте и в экстремальных условиях. Из-за небольшого веса мощность аппаратов данной категории тоже ниже, однако это компенсируется частотой ударов. Средние (5-10 кг) и тяжелые (10-30 кг) используют в промышленности, для разрушения стен, фундаментальных работ. Тяжелые аппараты используют только в вертикальной плоскости.

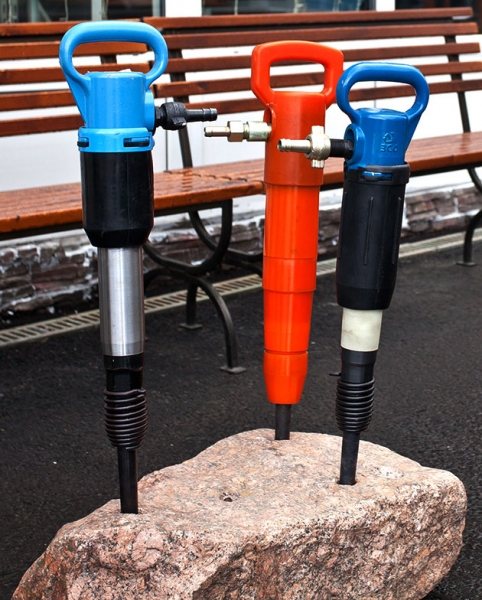

Отбойный молоток. Наносим сокрушительный удар!

Любая серьёзная стройка не обходится без применения соответствующего оборудования, к которому относятся и отбойные молотки. Они считаются незаменимым инструментом при необходимости снятия различного покрытия, а также разрушения строительных конструкций. По типу привода отбойные молотки могут быть бензиновыми, гидравлическими, пневматическими или электрическими.

Пневматический отбойный молоток выступает одним из наиболее оптимальных видов инструмента для демонтажа. Главное его преимущество-это полное отсутствие искр. Благодаря этому достоинству молотки могут применяться даже в условиях повышенного риска появления взрывов или пожаров.

Назначение отбойных молотков с пневмоприводом

• строительные работы различных видов, которые предусматривают разрушение кирпичных или бетонных сооружений, стен и конструкций, проведение прочих демонтажных работ разной степени сложности;
• формирование дорожного покрытия – дробление твёрдого грунта, разрушение асфальта;
• горнодобывающая промышленность.

К достоинствам пневматики можно также отнести: высокую надёжность, долговечность в эксплуатации, простоту и значительную дешевизну конструкции.

Эти критерии, делают пневмоинструмент, привлекательным и по сей день, особенно по сравнению с его электрическими аналогами.

Единственным минусом пневматического инструмента является строгая привязка к компрессору, который нагнетает воздух под давлением.

Устройство и принцип работы пневматического молотка

По своим конструктивным особенностям подобный инструмент входит в категорию поршневых пневматических систем, оснащённых воздухораспределителем с ударным принципом действия. В работу пневмомолоток приводится за счёт воздействия на него потока сжатого воздуха, подаваемого компрессором.

Основными конструктивными элементами инструмента являются:

1. Рукоятка.
2. Амортизатор.
3. Пружина
4. Клапан
5. Фиксирующее кольцо
6. Корпусная часть
7. Ударная часть или боек – воздухораспределительный ударный механизм
8. Буферная пружина
9. Насадка
10. Ниппель.

В целом пневматические молотки состоят из нескольких основных узлов:

• корпус-рукоятка – входит пусковой механизм, глушитель и корпус. Глушитель используется для подавления аэродинамического шума, возникающего при выбросе отработанного молотком воздуха;
• виброзащита рукоятки – предполагает оснащение инструмента стаканом с двумя уплотняющими втулками;
• антивибрационная защита от зубила – включает подпружиненную втулку и манипулятор;
• ударный узел (устройство пуска) – состоит из ствола, воздухораспределительной системы и ударника.

Ударная система выполняет ряд основных функций:

• обеспечивает подачу воздуха в инструмент с дальнейшим его распределением между блоками ходов ударника и выведением после использования из общей системы оборудования;
• переводит энергию используемого воздуха в механическую работу основного рабочего элемента – ударного узла.

Насадка – выбирается в зависимости от типа задачи:

• зубило – разрушение железобетонных и металлических конструкций;
• острая пика (карандаш) – обработка промёрзлой почвы, кирпича или асфальта;
• лом (цилиндр) – кирпичные стены, наледь, бетон;
• лопатка – подойдёт для снятия льда или для работ с асфальтом.

Пневматический отбойный молоток может также дополнительно оснащаться:

• боковой рукояткой, позволяющей правильно распределять прикладываемые физические усилия, тем самым обеспечивает комфортную эксплуатацию оборудования;
• плавный пуск – даёт возможность плавно разгонять двигатель, увеличивая его срок службы, и исключает излишние перегрузки устройства;
• регулятор частоты ударов – помогает настраивать молоток для работы с материалами с разным уровнем твёрдости, контролируя интенсивность работы инструмента.

Принцип работы молотка заключается в следующем: давление (сжатый воздух) подаваемое через шланг, воздействует на рукоятку, приводит в работу инструмент и преодолевает сопротивление, которое оказывает пружина вентиля.

При этом вентиль сдвигается, и открываются отверстия распределительной системы воздуха.

Воздух начинает поочерёдно поступать в блоки ударника разного типа (то в верхнюю, то в нижнюю часть цилиндра), в результате чего ударная система начинает совершать быстрые движения возвратно-поступательного характера.

Главными характеристиками, от которых зависит эффективность работы любого типа отбойника, являются сила и количество ударов.

Классификация пневмомолотков

Сейчас на рынке строительных инструментов имеется множество пневматических отбойных молотков разных производителей. Поэтому непрофессионалу будет достаточно сложно разобраться, какие же молотки по своим параметрам лучше, и что следует учесть при выборе такого инструмента.

Отбойный молоток делят на 2 основных типа:

• объёмные – работа устройства приводится в действие за счёт быстрого расширения воздуха в специальной камере;
• турбинные – работают за счёт энергии, которая вырабатывается при вращении лопаток воздушной турбины.

Все отбойные молотки по своим техническим характеристикам классифицируются на четыре типовых размера по такому показателю, как энергия и частота ударов в секунду:

• Первый тип – энергия удара достигает до 30 Дж, а частота ударов до 45 Гц. Инструмент применяется для удаления, разрушения материалов (глина, кирпич, асфальт) со средней прочностью, а также при проведении работ в стеснённых условиях.
• Второй тип – энергия ударов – до 40 Дж, частота ударов до 34 Гц. Устройства используются для общестроительных работ.
• Третий тип – энергия удара до 45 Дж, частота до 20 Гц. Применяется при работе с прочными материалами с направлением ударов вертикально вниз.
• Четвёртый тип – энергия свыше 50 Дж, частота до 24 Гц. Осуществление работ с материалами высокой степени прочности.

Помимо энергии удара пневматический молоток условно разделяют по среднему весу инструмента:

• от 5 до 6 кг – лёгкие – проведение высотных, отделочных и прочих работ, которые по своей специфике не предусматривают масштабных разрушений. Зачастую используются в быту. Такой инструмент обладает сравнительно небольшим уровнем мощности;
• от 6 до 10 кг – средние – предпочтительнее использовать при осуществлении горизонтальных работ. Такой вес позволяет достаточно длительное время удерживать инструмент при соблюдении определённого направления работы. Поэтому устройство широко применяется в строительстве и при ремонтных работах;
• в пределах 15 кг – тяжёлые. Подобные пневматические молотки предназначены лишь для проведения тяжёлых видов работ, чаще всего в промышленности.

Сила удара – это показатель, связанный с количеством отбиваемого за 1 удар материала. Может колебаться от 2 до 63 Дж. Считается, что чем выше будет показатель силы удара, тем выше скорость и степень эффективности работы устройства.

Частота удара – данный критерий отображает число ударов за единицу времени, то есть скорость работы оборудования. Чем больше сила ударов, тем меньшей будет их частота. Зачастую тяжёлые молотки имеют 1100 ударов в минуту, а более лёгкий инструмент – 3500.

Для обеспечения эффективного функционирования пневматического отбойного молотка и поддержания высокого уровня его производительности следует также обращать внимание на характеристики используемого компрессора: рабочее давление и объём сжатого воздуха.

Источник: https://proinstrumentinfo.ru/pnevmaticheskij-otbojnyj-molotok-nanosim-sokrushitelnyj-udar/

Отбойные молотки и перфораторы Atlas Copco

Популярное оборудование Atlas Copco представлено широким ассортиментом, который можно разделить на категории:

• Пневматические перфораторы;
• Отбойные молотки электрические;
• Пневматические;
• Бензиновые.

Как нетрудно понять из названия, электрические отбойные молотки питаются от электрической сети. Это значит, что уровень опасности выше и требуется повышенная аккуратность. Бензиновые имеют бак и питаются от жидкого топлива, не требуя доступ к электросети. Пневматические перфораторы значительно легче, так как у них отсутствует двигатель. Приходят в действие за счёт воздействия сжатого воздуха. Отлично подходят для демонтажа.

Инструкция по работе с отбойным молотком

Процесс очень травмоопасный и требует предельного внимания и осторожности рабочего. При работе с отбойными молотками необходимо пользоваться средствами индивидуальной защиты, такими как очки, перчатки, каска (шлем), также часто используют наушники и респиратор. Перед началом работы важно разобраться в настройках и особенностях перфоратора, а также в обрабатываемом материале. Почему это важно? Очень твердые материалы могут спровоцировать вредные для здоровья вибрации, поэтому стоит воздержаться от работы перфоратором для таких материалов.

Обычно в комплекте инструмента есть дополнительная ручка, которая помогает контролировать процесс, не рекомендуется игнорировать её использование.

Для повышения уровня безопасности не следует забывать о своевременной смазке инструмента. Если во время работы образуется много пыли, стоит поливать материал водой.

Как безопасно использовать молоток?

Если вы используете молотки в работе, безопасно ли вы ими пользуетесь? В противном случае возможны серьезные травмы. Международная ассоциация буровых подрядчиков предлагает следующие советы по безопасности отбойного молотка:

Если вы используете кувалду, ассоциация рекомендует заручиться помощью другого работника. Помощник должен использовать удерживающее устройство, например щипцы, чтобы закрепить ударяемый предмет. Этот человек также должен оставаться сбоку, а не впереди рабочего, размахивающего молотком. Убедитесь, что никто не находится в пределах досягаемости размаха, и не подпускайте ненужный персонал.

Источник
